Jaltest  |  SKU: JDC519A

Jaltest (JDC519A) | Claas/Renault 4+4-pins OBD – 16-pins OBD2 Verloopkabel | Landbouwvoertuig

€168,95 incl.
€139,63 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

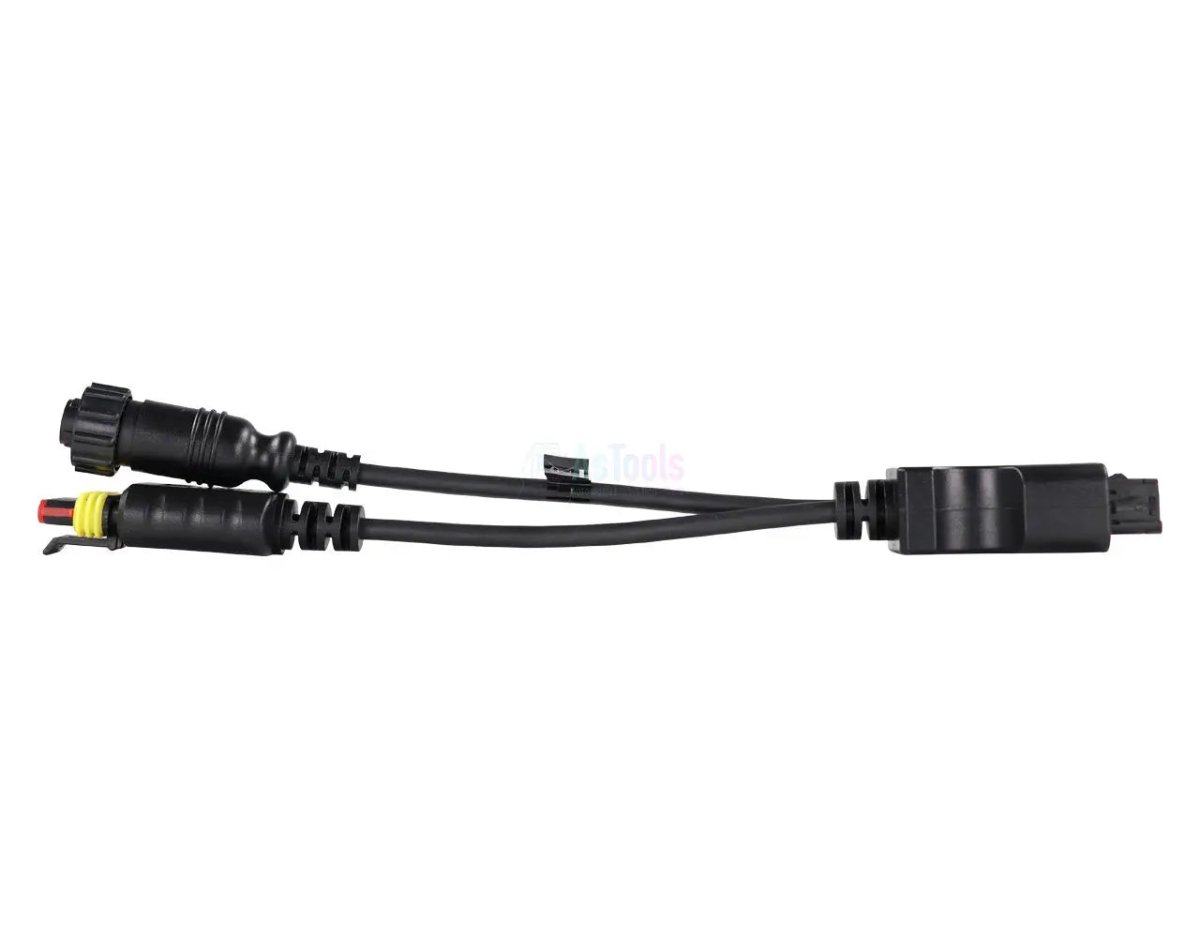

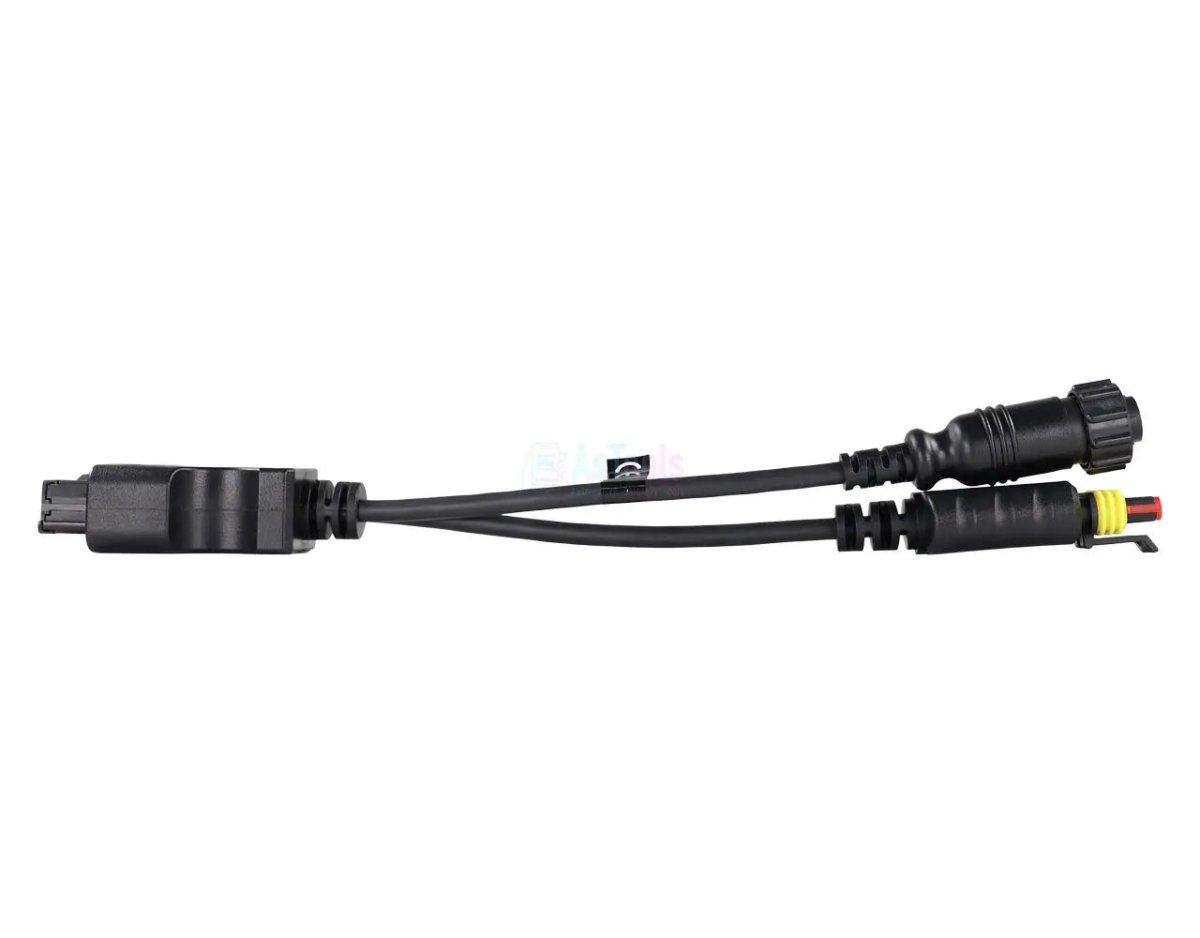

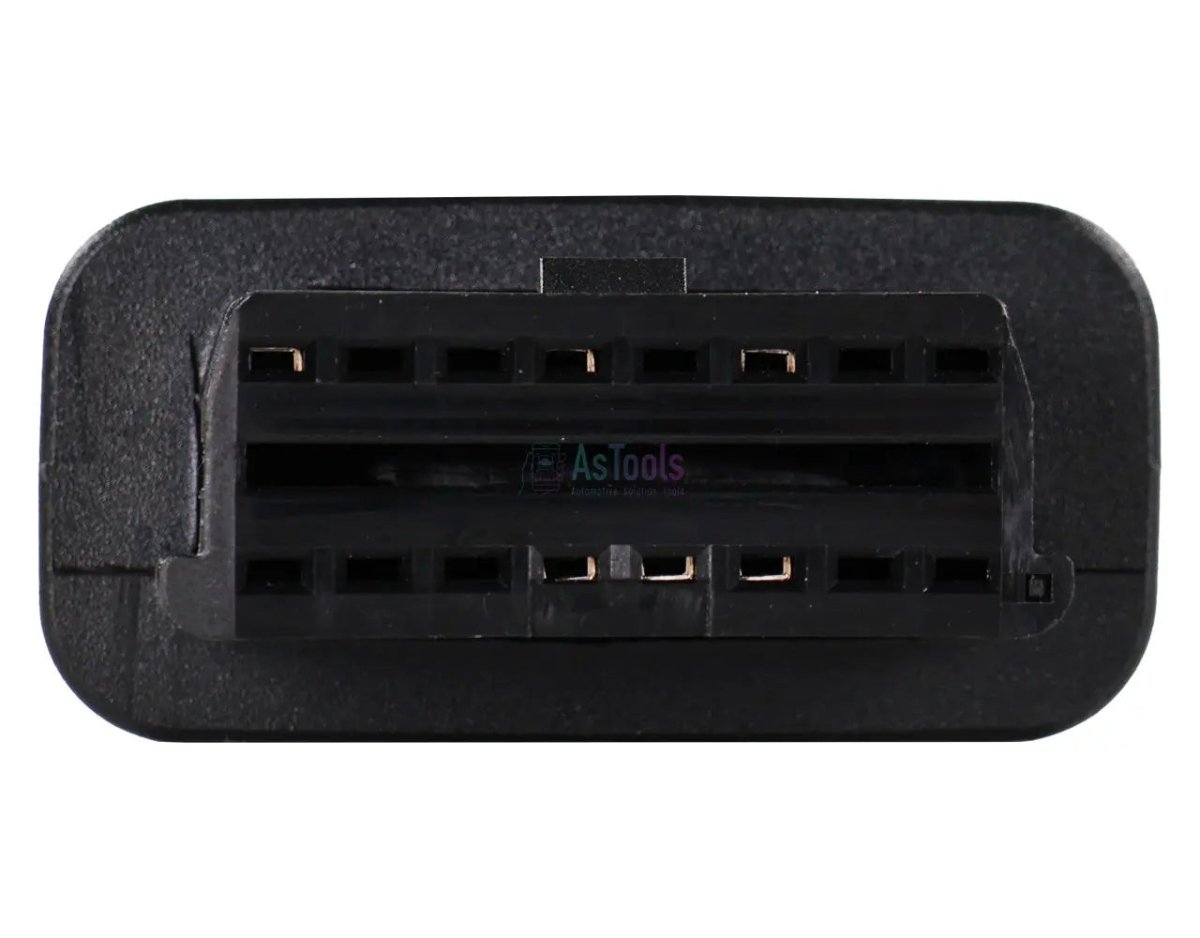

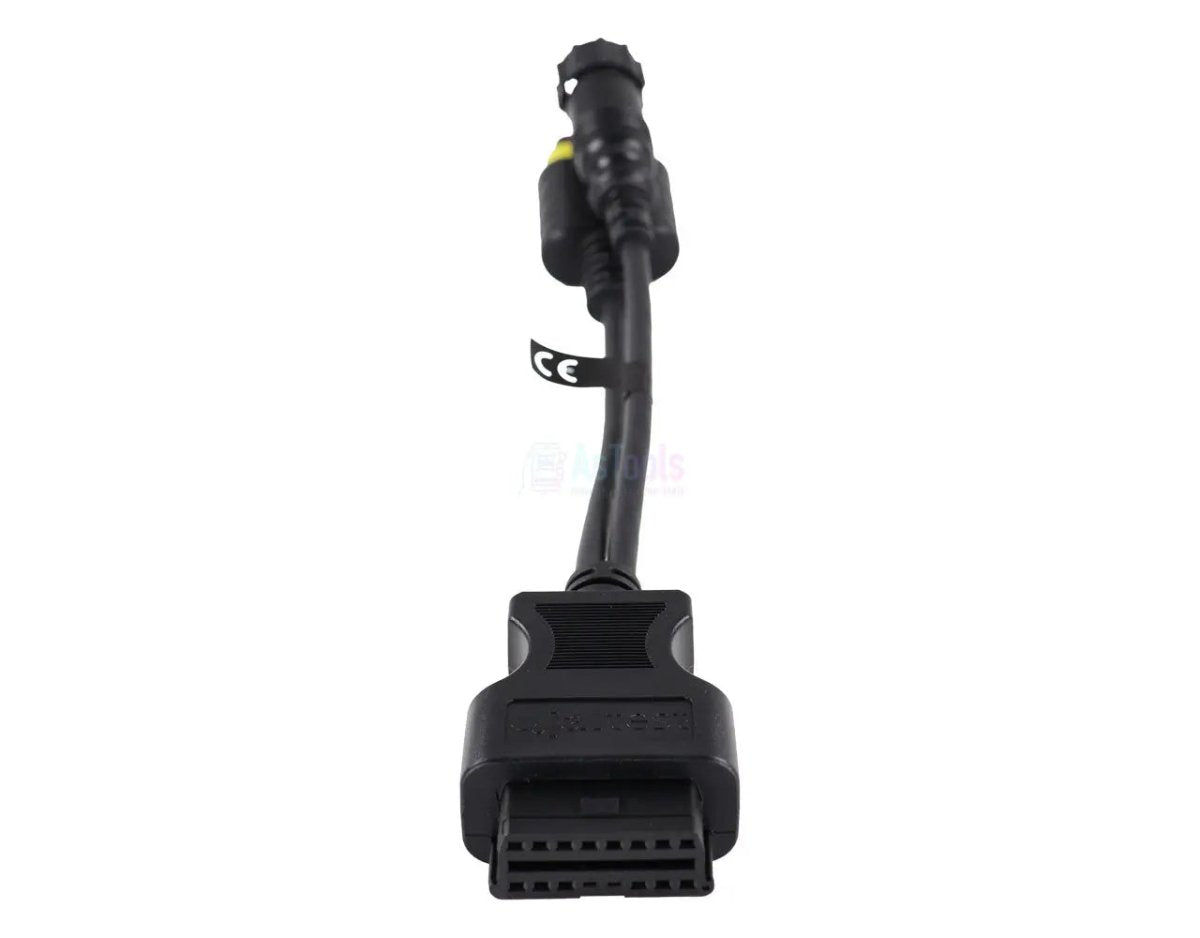

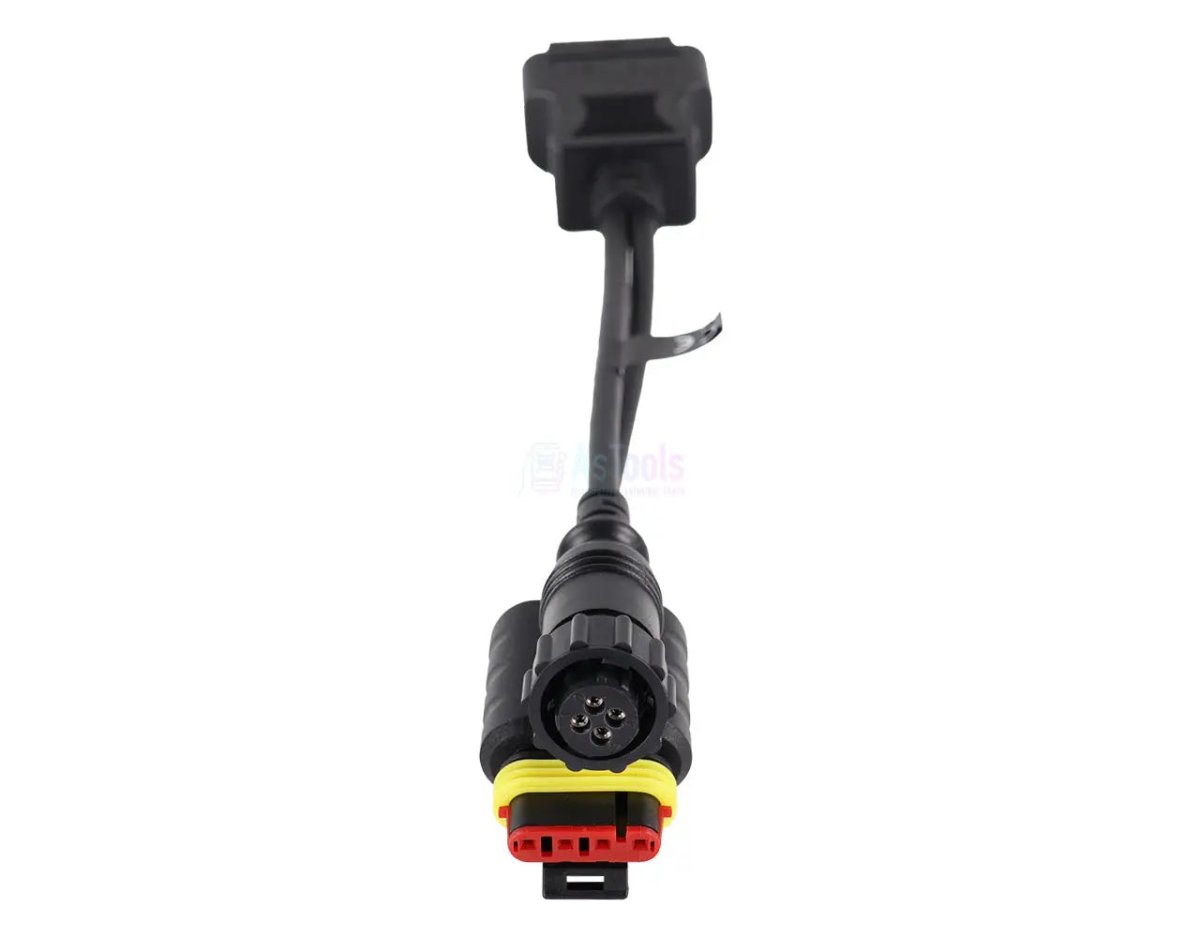

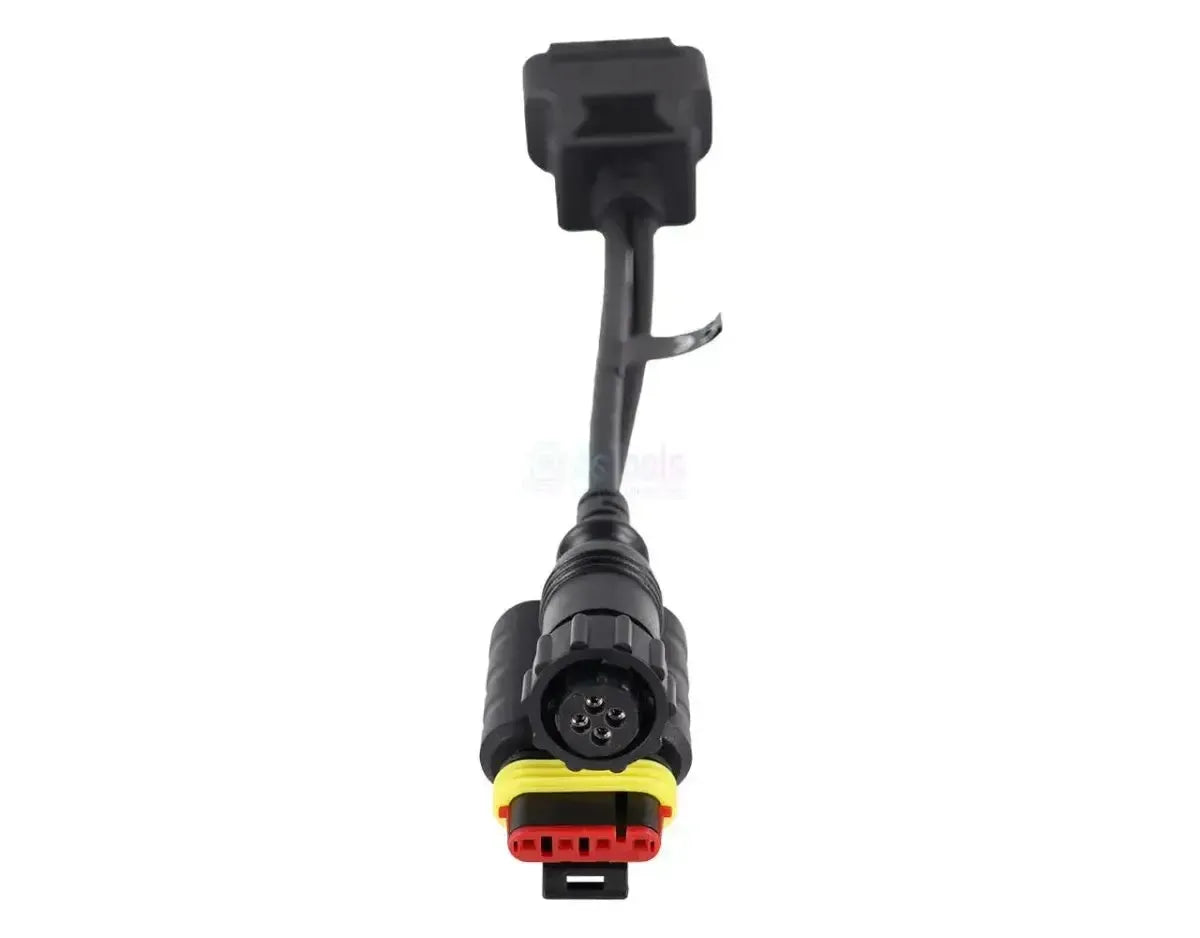

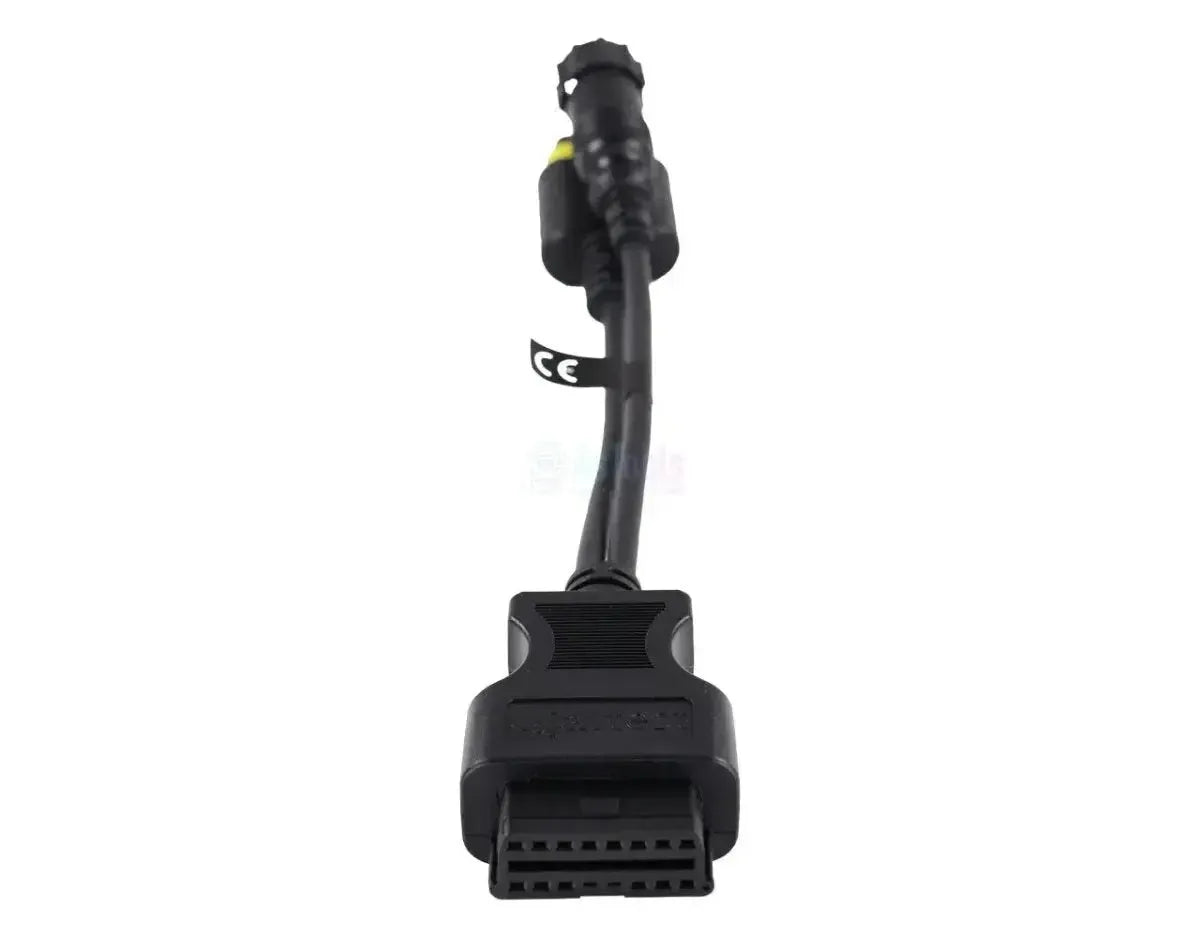

De Jaltest JDC519A verbindt de diagnoseaansluiting van Claas- en Renault-trekkers met uw Jaltest-apparatuur en splitst zich aan de machinezijde in twee takken van elk vier pinnen. De eerste tak is een vlakke 4-pins stekker met een rode contacthouder, een gele afdichtingsring en een zwarte vergrendelclip erboven. De tweede tak is een ronde 4-pins stekker, geheel zwart, met een geribbelde koppelring en vier contacten in een ruitvorm. De interfacezijde is de 16-pins OBD2; de kabel meet 28 tot 30 cm.

Met die koppeling bereikt de Jaltest-software de motorregeling DE-10 met radiaalzuigerinspuitpomp, vier bakregelingen (QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41, EHM 24 en TRAX), de ventielbediening ELECTROPILOT, de TCE-hefinrichtingen en het instrumentenpaneel DBD2. De onderhoudsintervallen lopen bij deze trekkers uitsluitend via dat DBD2; bij de motor- en bakregelingen zijn ze niet beschikbaar. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest AGV (landbouwvoertuigen).

PLUSPUNTEN

✔De twee takken zitten aan dezelfde kabel: De vlakke stekker met de rode contacthouder en de ronde zwarte stekker komen samen op de 16-pins OBD2.
✔Bereikt de motorregeling DE-10 (Level 12 - Tier 2/Stage II) met radiaalzuigerinspuitpomp van de ARES- en CELTIS-series.
✔Meerdere bakvarianten in dezelfde dekking: QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41 (Autotronic 5 en Drivetronic 3B), EHM 24 en TRAX (CAN).
✔Ook de hydrauliek en het dashboard: ELECTROPILOT, TCE 15/25/35, TCE15T, TCE 6 en het DBD2, waarlangs u de onderhoudsintervallen raadpleegt.

AANDACHTSPUNTEN

✕De TCE9-hefinrichting van de CELTIS staat wel in de dekkingslijst, maar biedt geen diagnosefuncties.
✕De onderhoudsintervallen lopen bij deze serie via het DBD2-instrumentenpaneel; bij de motor- en bakregelingen zijn ze niet beschikbaar.
✕Alleen voor de 4+4-pins aansluiting; dezelfde trekkerfamilie komt ook voor met een 14-pins diagnosestekker, waarvoor de JDC525A bedoeld is.
✕De machinezijde ligt vast op deze twee stekkers: Een vlakke 4-pins en een ronde 4-pins. Wijkt de vorm op uw trekker af, dan past deze kabel niet.

Toepassingen en functionaliteiten

Via deze 4+4-pins verbinding benadert u met de Jaltest-software de regeleenheden van de trekker. Welke eenheden aanwezig zijn, verschilt per serie en uitvoering: De ARES en de CELTIS hebben een andere bakregeling dan de NECTIS. De opsomming hieronder komt uit de Claas- en Renault-dekking van Jaltest AGV.

Regeleenheden die u kunt benaderen

  • DE-10 (Level 12 - Tier 2/Stage II), motorregeling met radiaalzuigerinspuitpomp: De motorregeling van de ARES- en CELTIS-series, met foutcodes, meetwaarden en ECU-gegevens.
  • QUADRISHIFT / TWINSHIFT, transmissieregeling: De bakregeling van de ARES-serie.
  • REVERSHIFT-B41 (Autotronic 5) en REVERSHIFT-B41 (Drivetronic 3B), transmissieregeling: De bakregelingen van de CELTIS.
  • EHM 24, TRAX en TRAX (CAN), transmissieregeling: De bakregelingen van de NECTIS-serie.
  • ELECTROPILOT, hydrauliek: Het bedieningspaneel voor de externe hydraulische ventielen.
  • TCE 15/25/35, TCE15T en TCE 6, hydrauliek: De elektronische hefinrichtingen.
  • DBD2, instrumentenpaneel: Het dashboard, met toegang tot de onderhoudsintervallen.

Wat u kunt doen

  • Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen met de omschrijving van de storing, en het na reparatie leegmaken.
  • Meetwaarden bekijken: De actuele waarden van de sensoren op de regeleenheid, met de mogelijkheid alarmgrenzen in te stellen voor waarden buiten het normale bereik.
  • Onderhoud raadplegen: De onderhoudsintervallen opvragen en de uitgevoerde werkzaamheden vastleggen in een rapport. Bij deze serie beschikbaar via het DBD2-instrumentenpaneel.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke trekker uit de Renault Agriculture-lijn en de latere Claas-uitvoeringen waar de vlakke en de ronde 4-pins stekker naast elkaar zitten. Onderstaande series voert Jaltest AGV in de dekking; de 14-pins uitvoering van dezelfde familie valt er niet onder.

Claas / Renault:

  • ARES 5X0-6X0 / 5X6-6X6 / 5X7-6X7: (1996 - 2009)
  • ARES 7X0 / 7X5: (1996 - 2005)
  • ARES 8X5 / 8X6 (816, 826, 836): (2002 - 2005)
  • ATLES 9X5-9X6 (926, 936, 946): (2000 - 2015)
  • CELTIS: (2003 - 2008)
  • CERES: (1993 - 2003)
  • CERGOS: (1998 - 2004)
  • NECTIS: (2004 - 2014)
💡

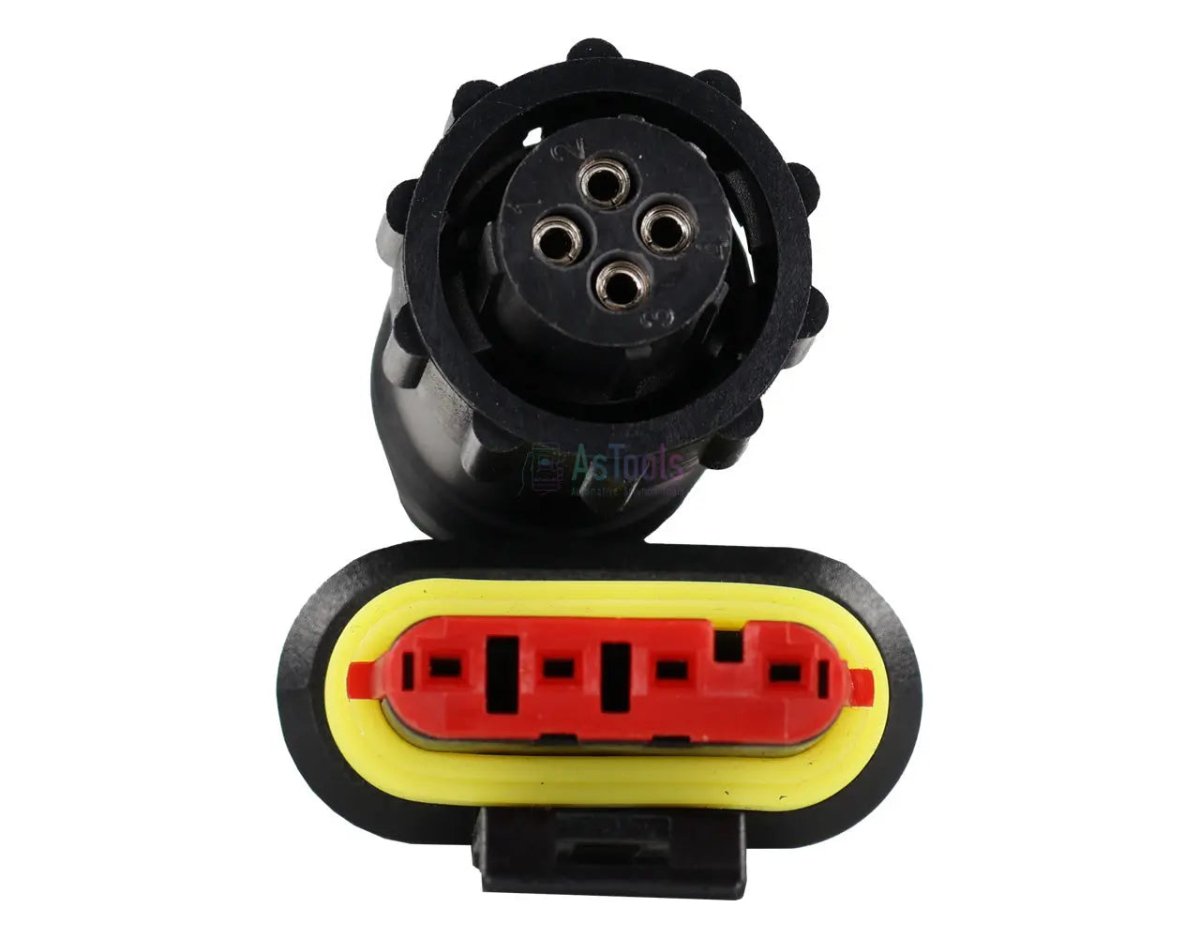

Goed om te weten: De machinezijde bestaat uit twee stekkers in de cabine die u aan hun vorm uit elkaar houdt: Een vlakke stekker met een rode contacthouder en gele afdichting en een ronde zwarte stekker met een geribbelde koppelring. Dezelfde trekkerfamilie komt ook voor met een 14-pins stekker (JDC525A). Controleer aan de trekker zelf welke aansluiting erin zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC519A) | Claas/Renault 4+4-pins OBD – 16-pins OBD2 Verloopkabel | Landbouwvoertuig

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk
Jaltest
Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product
Verloopkabel
Op welke soorten voertuigen of machines je de kabel gebruikt. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
  • Landbouwmachine

Geschikt voor

Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat
  • Jaltest
Op welke versie van de Jaltest Link interface de kabel past. Sommige kabels werken alleen op de nieuwste V9.Jaltest Link versie
  • Link V8.1
  • Link V9
Welke Jaltest-module je nodig hebt om de kabel te gebruiken. Zonder de juiste licentie werkt de kabel niet.Jaltest-softwaremodule
  • AGV landbouw

Aansluitingen

De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde
4+4-pins OBD
De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde
16-pins OBD2

Diagnosefuncties

Je ziet de actuele meetwaarden van sensoren terwijl het voertuig draait. Handig om storingen op te sporen.Live data bekijken

Afmetingen en gewicht

Referentienummer
JDC519A

Overige specificaties

Toepassing
Claas en Renault Agriculture met de 4+4-pins diagnoseaansluiting
Lengte
28 tot 30 cm
Regeleenheden
DE-10 (motor), QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41, EHM 24 en TRAX (transmissie), ELECTROPILOT, TCE 15/25/35, TCE15T en TCE 6 (hydrauliek), DBD2 (instrumentenpaneel)
