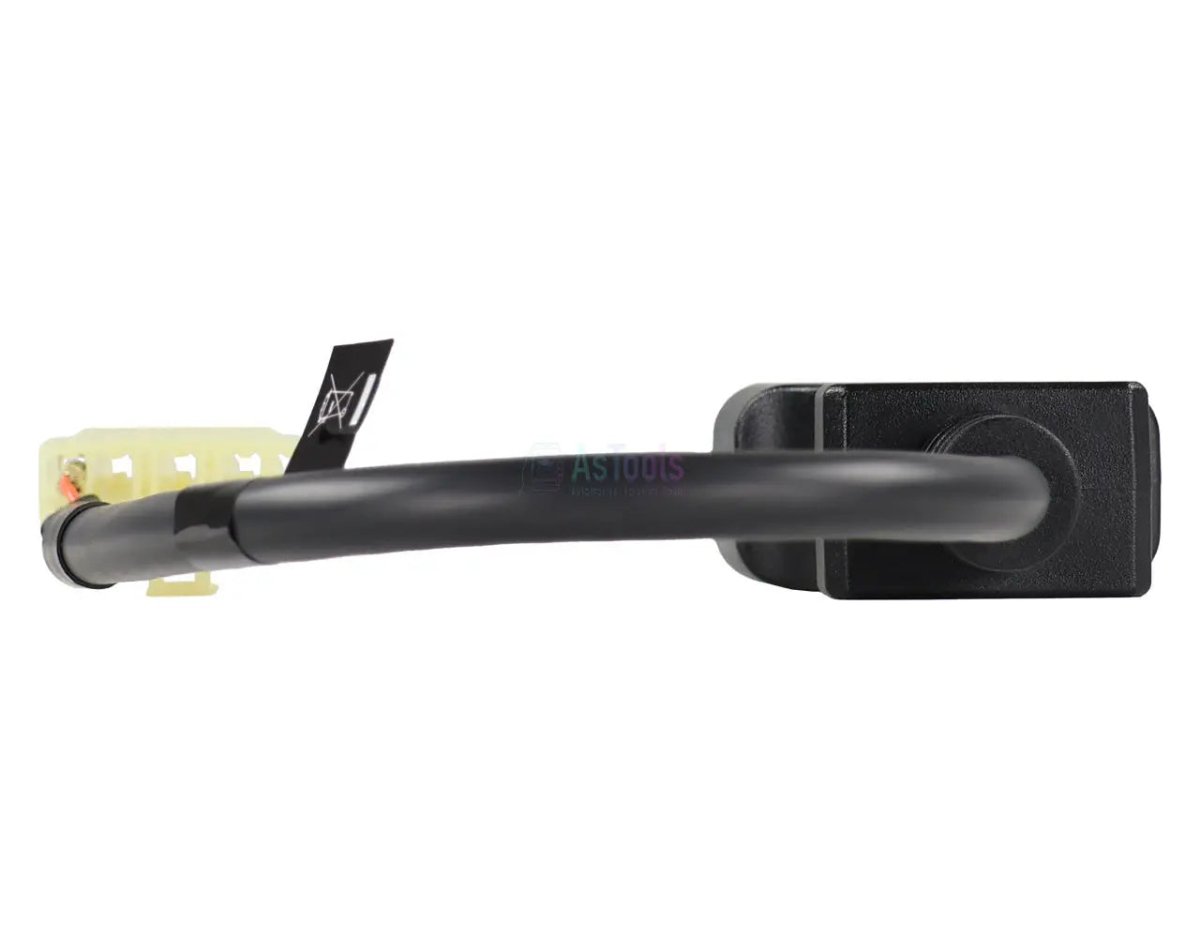

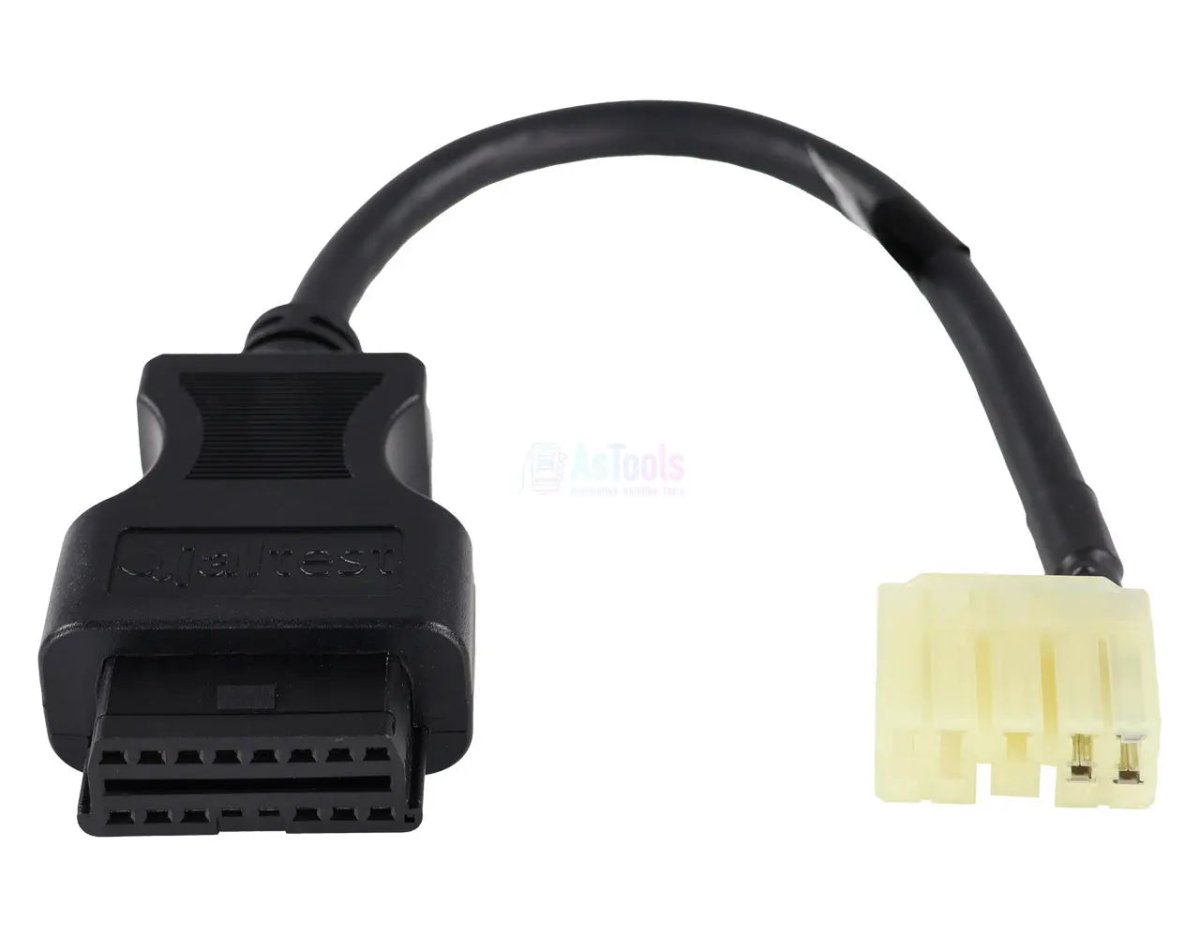

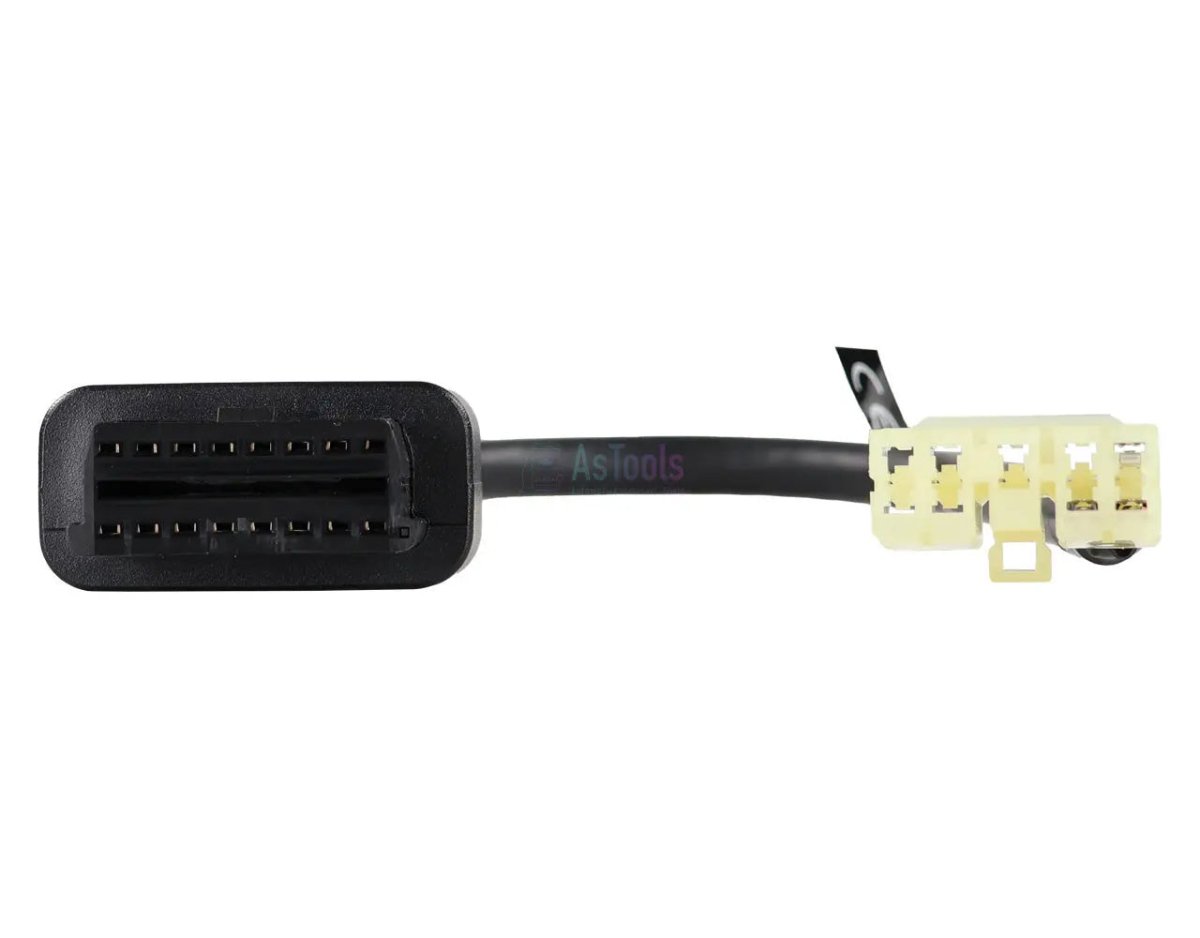

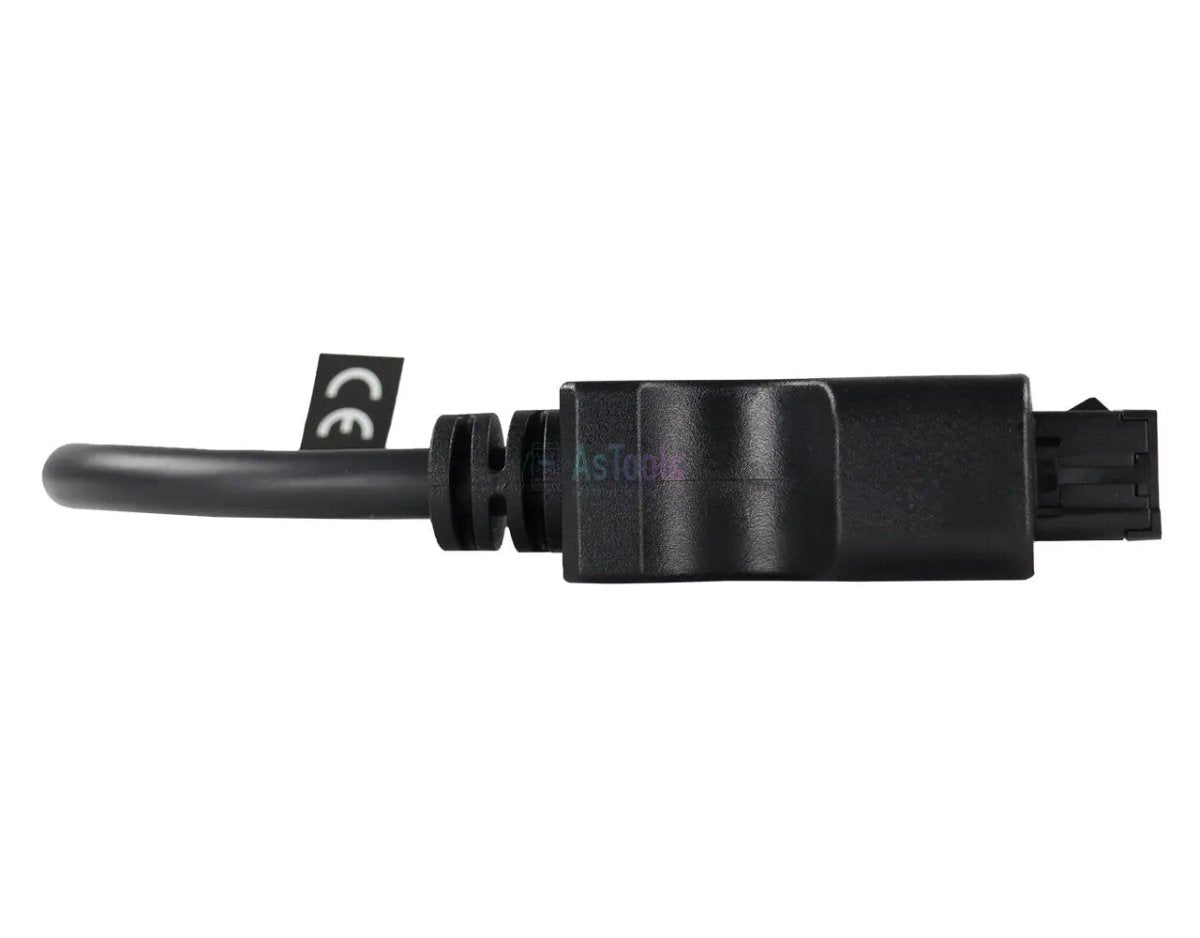

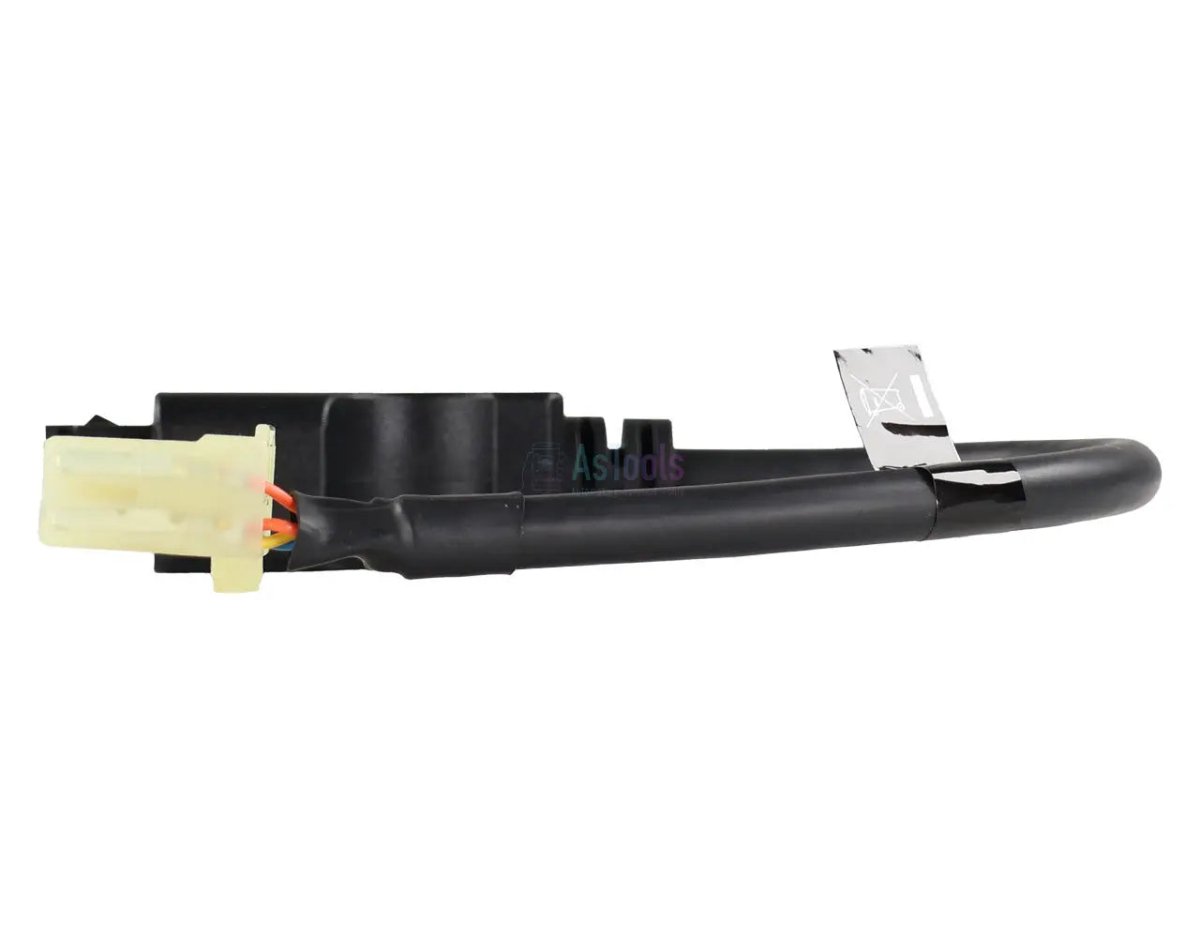

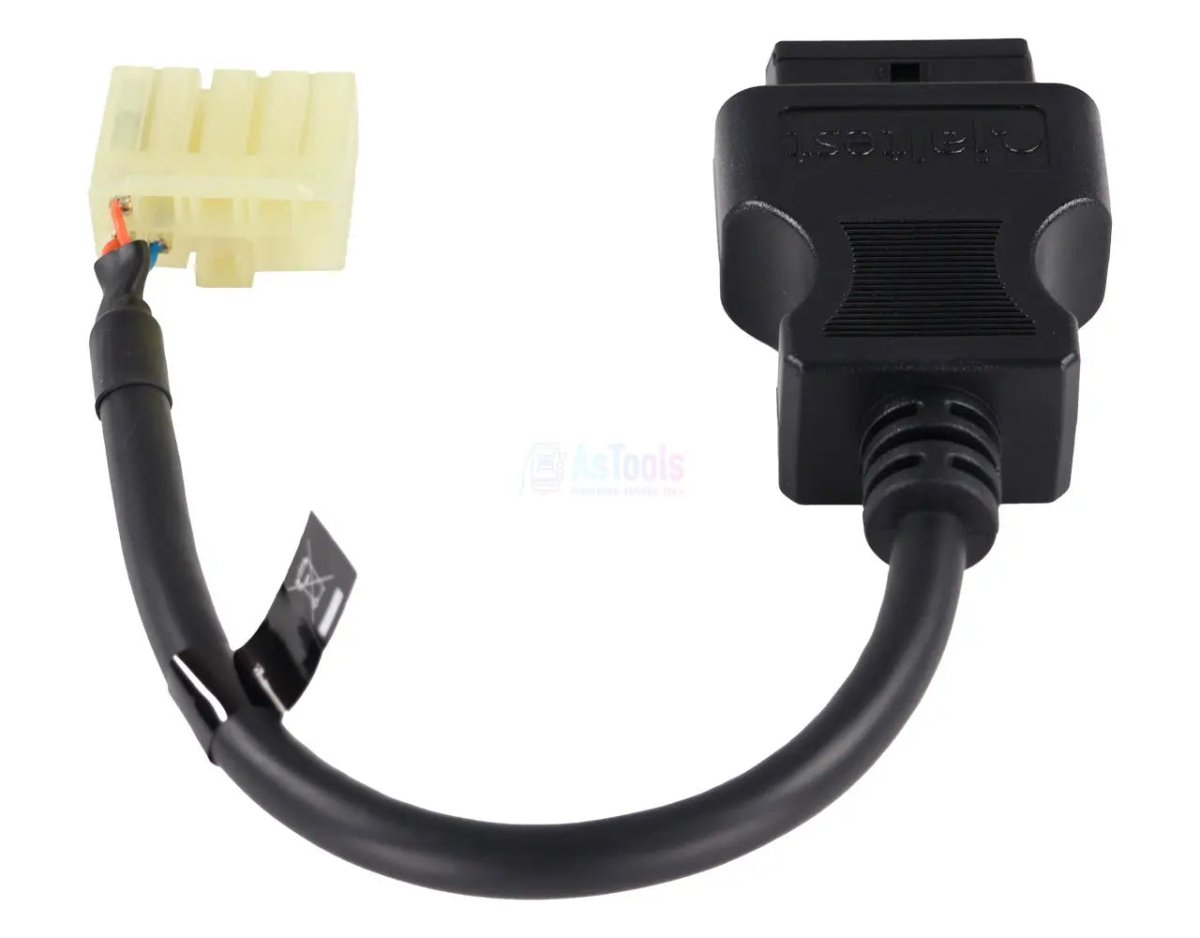

De Jaltest JDC534A verbindt de 9-pins diagnoseaansluiting van de FPT-motoren in CNH-bouwmachines met een standaard 16-pins OBD2-interface. De machinezijde is geen ronde stekker maar een rechthoekig, melkwit kunststof huis met negen posities en een zwarte trekontlasting op het snoer. Die aansluiting hoort bij de motorregeling en zit in de motorruimte, niet bij de standaard machinediagnose. Omdat de motor uit het FPT-programma komt, treft u dezelfde stekker aan op bouwmachines van New Holland CE, Fiat Kobelco en Q&K. Het snoer meet 28 tot 30 cm.
Achter deze ene aansluiting liggen de FPT-motorregelingen die Jaltest onder IVECO-FPT dekt: EDC 7 C1 en EDC 7 UC31, EDC 16 C39, EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101, plus het AdBlue-doseersysteem Denoxtronic 2.1. De functieomvang loopt op met de generatie: Aanvullende acties staan alleen bij de twee nieuwste eenheden, en bij EDC 16 C39 en EDC 7 C1 ontbreken ook de onderhoudsintervallen. De kabel valt onder Jaltest OHW (bouw- en terreinmachines).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de motorregeling van de FPT-motor in de bouwmachine. De functieomvang loopt op met de generatie van de regeleenheid. Onderstaande eenheden komen uit de IVECO-FPT-dekking, waar Jaltest deze motoren onderbrengt.
Regeleenheden die u kunt benaderen
- EDC 7 C1 en EDC 7 UC31 (CAN en K Line): De eerste commonrail-generaties van FPT.
- EDC 16 C39, motorregeling: De tussengeneratie.
- EDC 17 CV41 + Denox 2.2: De regeleenheid met geïntegreerde uitlaatgasnabehandeling.
- EDC MD1 CE101, motorregeling: De actuele generatie, met de ruimste functieset.
- Denoxtronic 2.1, uitlaatgasnabehandeling: Het AdBlue-doseersysteem als apart systeem in de dekking.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen met de omschrijving van de storing, en het na reparatie leegmaken.
- Meetwaarden bekijken: De actuele waarden van de sensoren op de regeleenheid, met de mogelijkheid alarmgrenzen in te stellen voor waarden buiten het normale bereik.
- Onderhoud: De onderhoudsintervallen van de motor raadplegen en de bijbehorende werkzaamheden vastleggen in een rapport. Beschikbaar bij onder meer EDC 7 UC31 (CAN), EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101.
- Aanvullende acties: De extra procedures die Jaltest per regeleenheid aanbiedt, zoals reset- en instelfuncties. Alleen bij EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het machinemodel. Deze kabel volgt de FPT-motor in de bouwmachine, dus het bouwjaar en het model van de machine zeggen weinig. Jaltest dekt bij IVECO-FPT onder meer de volgende motorreeksen; de vorm van de stekker wijst uit of u de juiste kabel heeft.
CNH CE en FPT:
- N-serie: N45 en N67 (F4)
- F-serie: F1C (F1) en F34 en F36 (F5)
- Cursor-serie: Cursor 8 en 9 (F2) en Cursor 10, 11, 13 en 16 (F3)
- Ingebouwd in bouwmachines van New Holland CE, Fiat Kobelco en Q&K
Verpakkingsinhoud
- 1x Jaltest (JDC534A) | CNH CE/FPT 9-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC534A |
| Type | Verloopkabel |
| Toepassing | FPT-motoren in CNH-bouwmachines met 9-pins diagnoseaansluiting |
| Lengte | 28 - 30 cm |
| Interface | Jaltest Link V8.1/V9 |
| Aansluiting machinezijde | 9-pins rechthoekige melkwitte kunststof stekker |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | EDC 7 C1 en EDC 7 UC31, EDC 16 C39, EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101 (motorregeling), Denoxtronic 2.1 (uitlaatgasnabehandeling) |
| Segment | Verbrandingsmotor |
| Jaltest-module | Jaltest OHW (bouw- en terreinmachines) |
