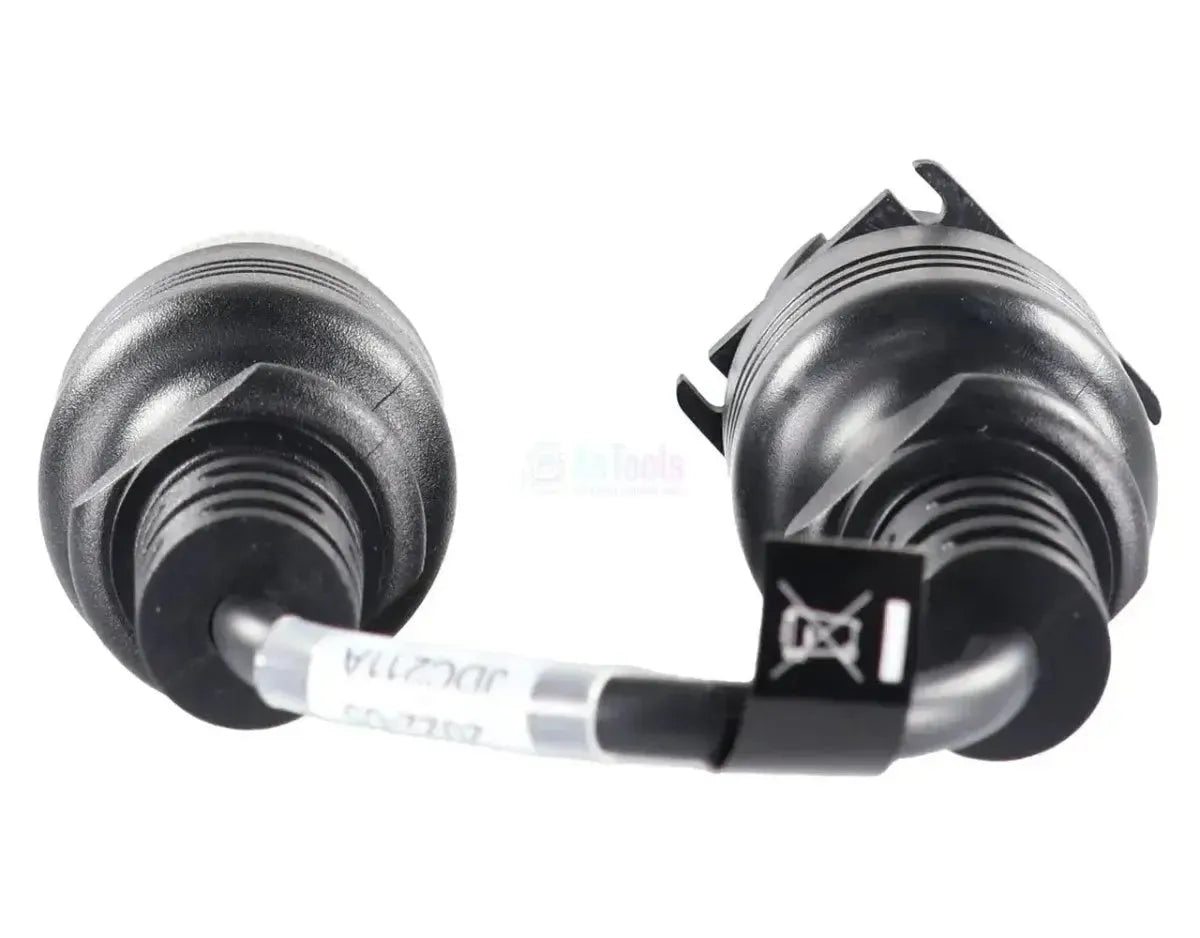

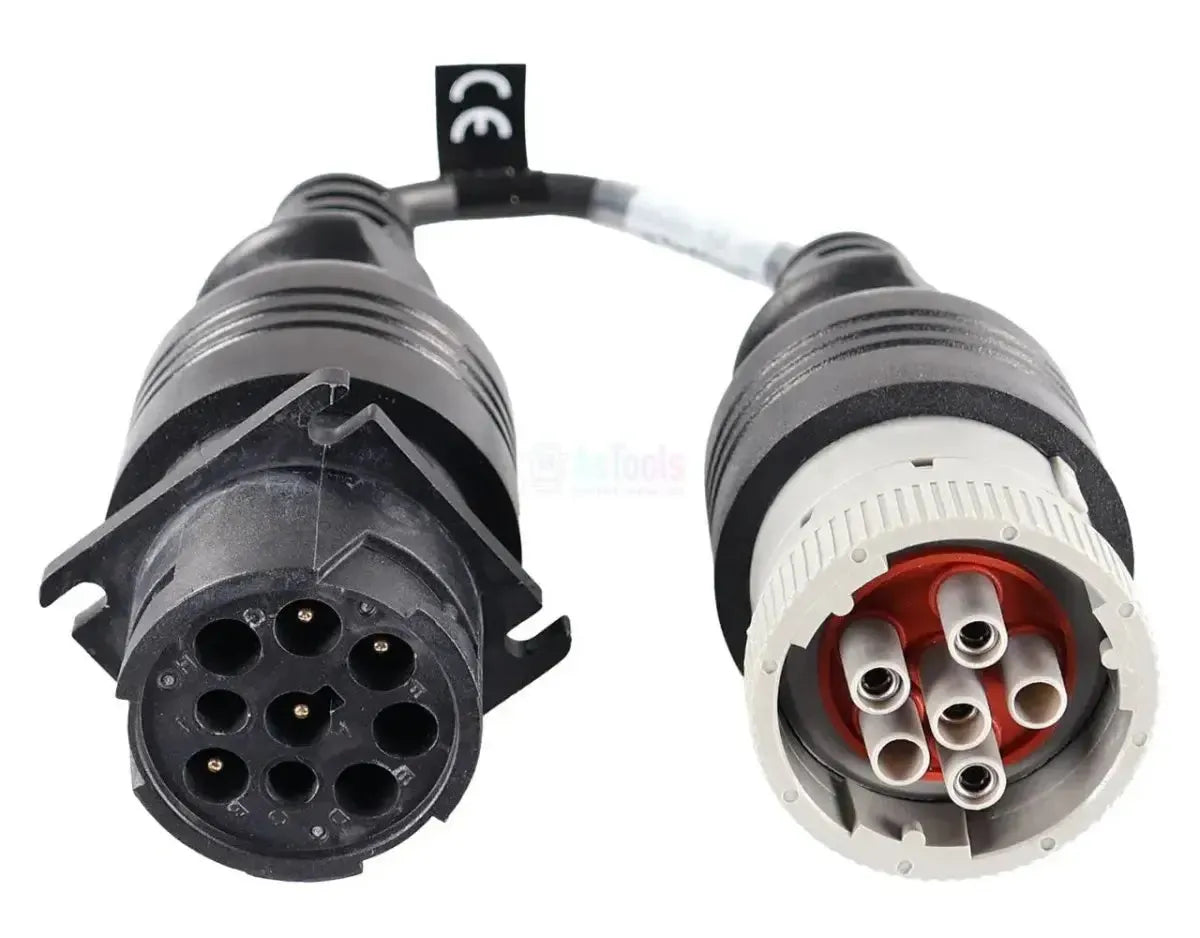

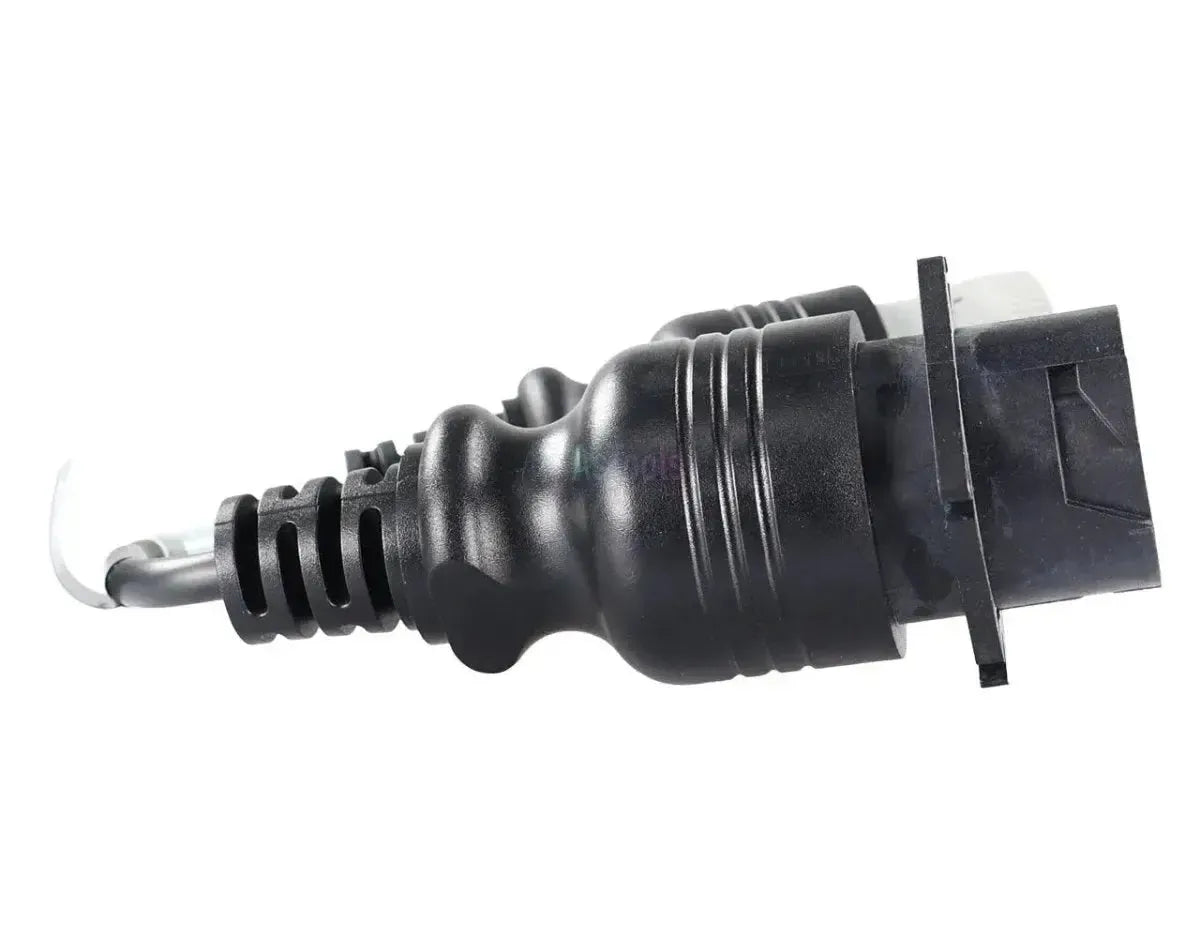

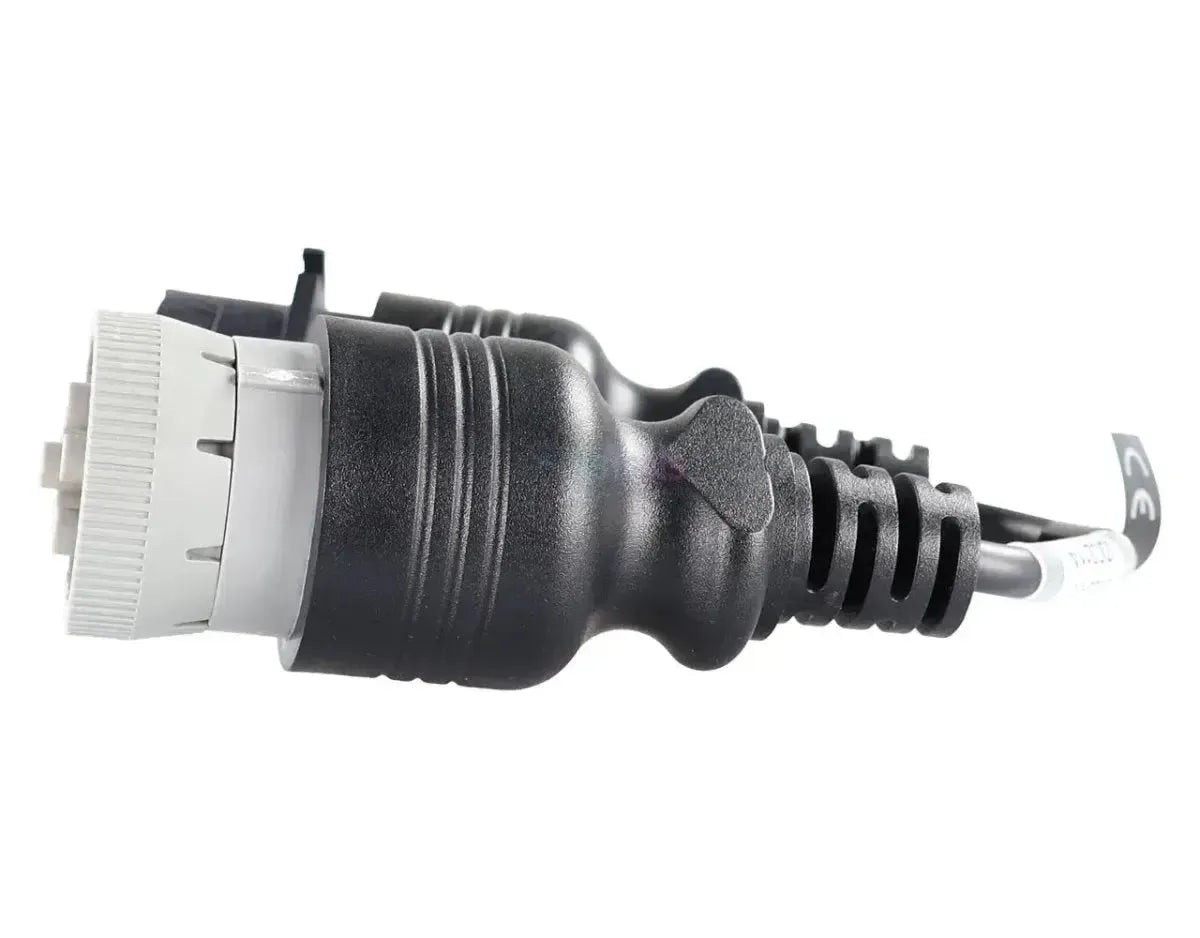

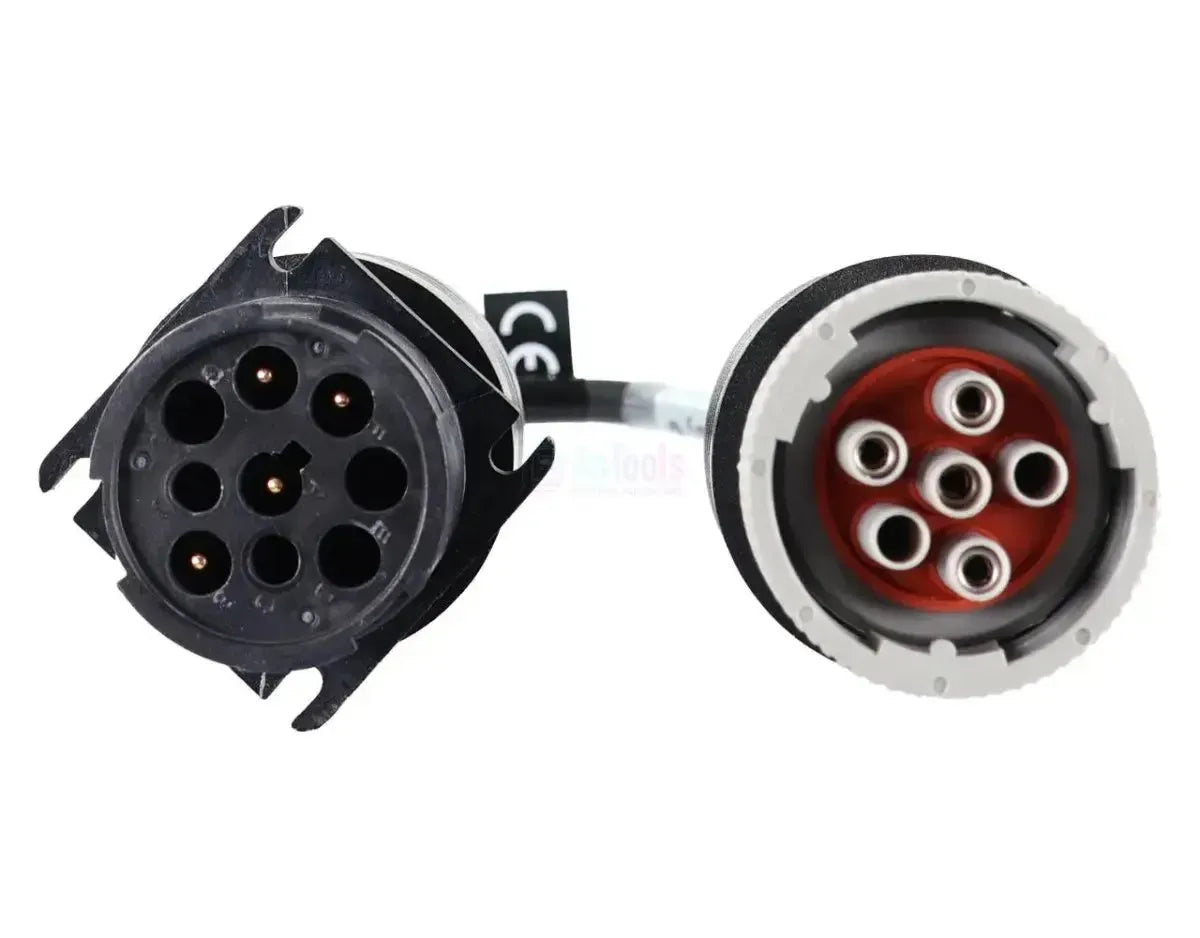

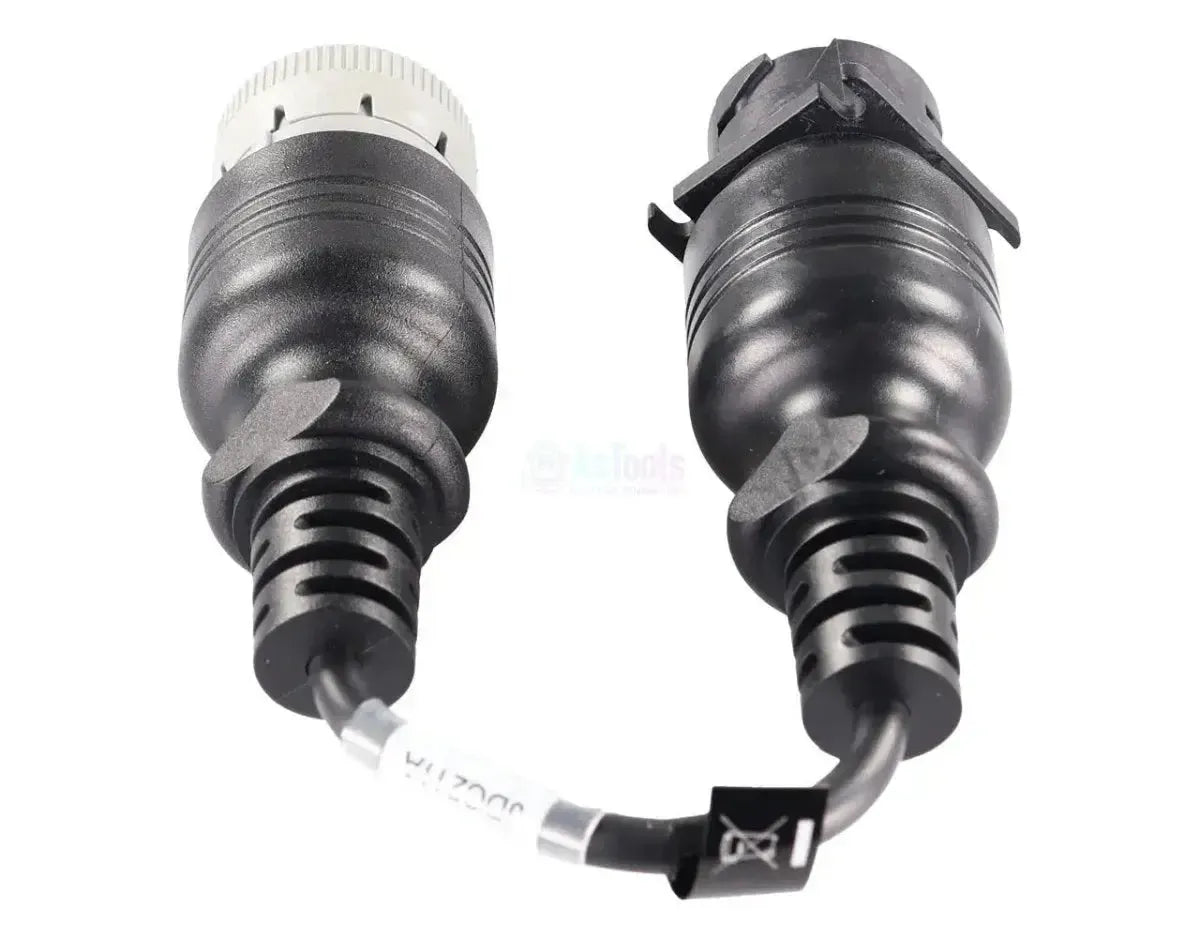

De Jaltest JDC211A brengt de oudere 6-polige Deutsch-diagnoseaansluiting van bedrijfs- en werkvoertuigen naar een 9-polige J1939-aansluiting. Aan de voertuigzijde zit een ronde stekker met een lichtgrijze koppelring en een rode binnenring, waarin zes grijze hulzen zitten met vier bezette posities. Aan de andere kant zit geen 16-pins OBD2 maar een zwarte 9-polige Deutsch-behuizing met montageflens, waarvan de posities met letters zijn gemerkt. Het snoer meet 28 tot 30 cm en de kabel werkt met Jaltest Link V8.1 en V9.
De 6-polige stekker hoort bij de SAE J1708/J1587-databus, de seriële diagnosestandaard die zware voertuigen gebruikten voordat het snellere J1939 op CAN de norm werd. Deze kabel is een connectorovergang, geen systeemkabel: Hij zorgt voor de juiste pinbezetting tussen die 6-polige aansluiting en uw 9-polige J1939-diagnosekabel, zodat u met één set kabels ook bij de oudere voertuigen terechtkunt. Welke regeleenheden u vervolgens ziet, bepaalt de Jaltest-dekking van het aangesloten voertuig of de machine. De kabel valt onder Jaltest CV (bedrijfsvoertuigen).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Deze kabel maakt de verbinding; wat u daarna kunt uitlezen, hangt af van het voertuig of de machine waarop u aansluit. Op de J1708/J1587-lijn hangen doorgaans de zwaarste regeleenheden, zoals de motorregeling en de transmissieregeling. Welke fabrikant wat op die lijn heeft gezet, verschilt per voertuig.
Regeleenheden die u kunt benaderen
- Regeleenheden op de diagnoselijn: Via de 6-polige Deutsch-aansluiting communiceert Jaltest met de regeleenheden die de fabrikant op die lijn heeft aangesloten, zoals de motor- en transmissieregeling.
- Per voertuig verschillend: De fabrikant bepaalt welke systemen op deze aansluiting beschikbaar zijn; de Jaltest-dekking van het betreffende voertuig laat dat per model zien.
Wat u kunt doen
- Volgens de dekking van het voertuig: Foutcodes, meetwaarden en de overige functies komen uit de Jaltest-dekking van het aangesloten voertuig of de machine.
- De kabel voegt niets toe en neemt niets weg: Hij zorgt alleen voor de juiste pinbezetting tussen de 6-polige Deutsch-aansluiting en de 9-polige J1939-kabel.
Compatibele voertuigen en toepassingen
Bepalend is de connector, niet het merk. Deze kabel hoort bij de 6-polige Deutsch-diagnoseaansluiting volgens SAE J1708/J1587. Omdat die aansluiting in een norm is vastgelegd en niet door een fabrikant, komt hij bij uiteenlopende merken voor. Voor zware voertuigen is nooit een merkeigen diagnosestekker voorgeschreven geweest, dus u treft hem aan op alles wat uit de J1708-periode stamt.
Toepassing:
- Bedrijfs- en werkvoertuigen: Met een 6-polige Deutsch-diagnoseaansluiting volgens SAE J1708/J1587.
- Voertuigmerk niet bepalend: De kabel volgt de genormeerde connector.
- Te gebruiken met de 9-polige J1939-diagnosekabel van Jaltest: De kabel eindigt op die aansluiting en niet op 16-pins OBD2.
Verpakkingsinhoud
- 1x Jaltest (JDC211A) | Deutsch 6-pins – 9-pins J1939 Verloopkabel | Bedrijfs- en Werkvoertuig
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC211A |
| Type | Verloopkabel (connectorovergang) |
| Toepassing | 6-polige Deutsch-diagnoseaansluiting volgens SAE J1708/J1587 |
| Lengte | 28 - 30 cm |
| Interface | Jaltest Link V8.1 en V9, via de 9-polige J1939-diagnosekabel |
| Aansluiting voertuigzijde | 6-pins Deutsch (lichtgrijze koppelring met rode binnenring, vier van zes posities bezet) |
| Aansluiting interfacezijde | 9-pins J1939 (zwarte Deutsch-behuizing type 1, met montageflens) |
| Regeleenheden | De regeleenheden die de fabrikant op de 6-polige diagnoselijn heeft aangesloten, zoals de motor- en transmissieregeling; per voertuig verschillend |
| Segment | Bedrijfs- en Werkvoertuig |
| Jaltest-module | Jaltest CV (bedrijfsvoertuigen) |
