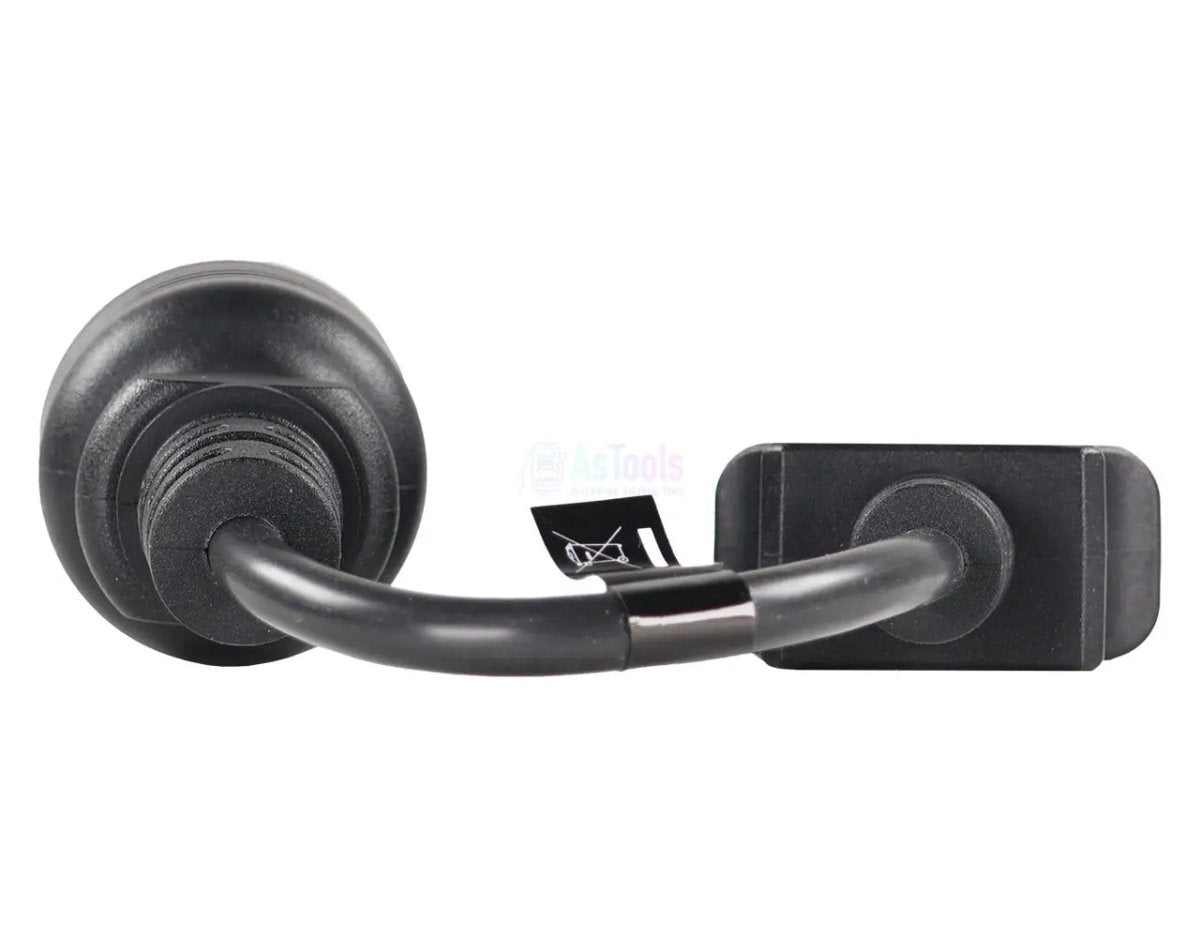

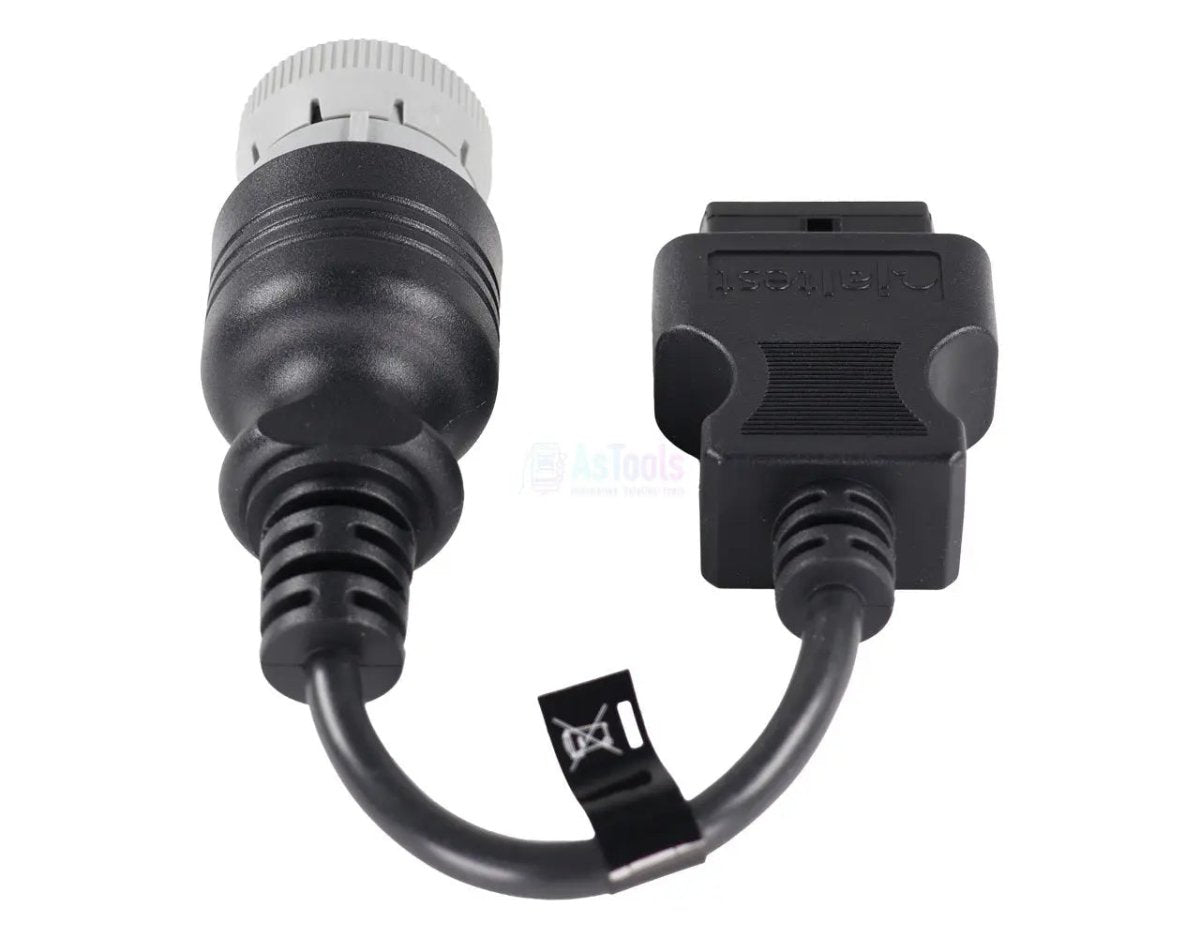

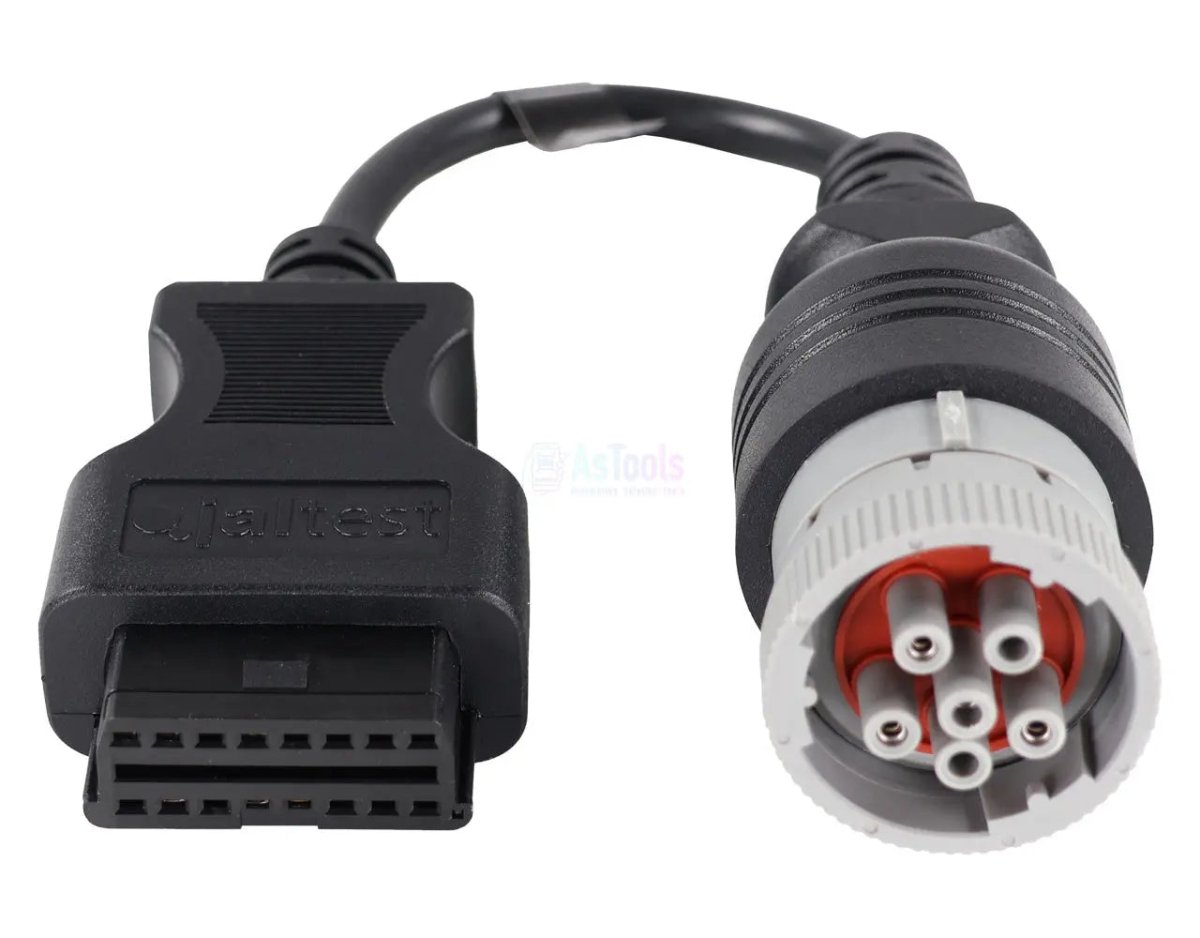

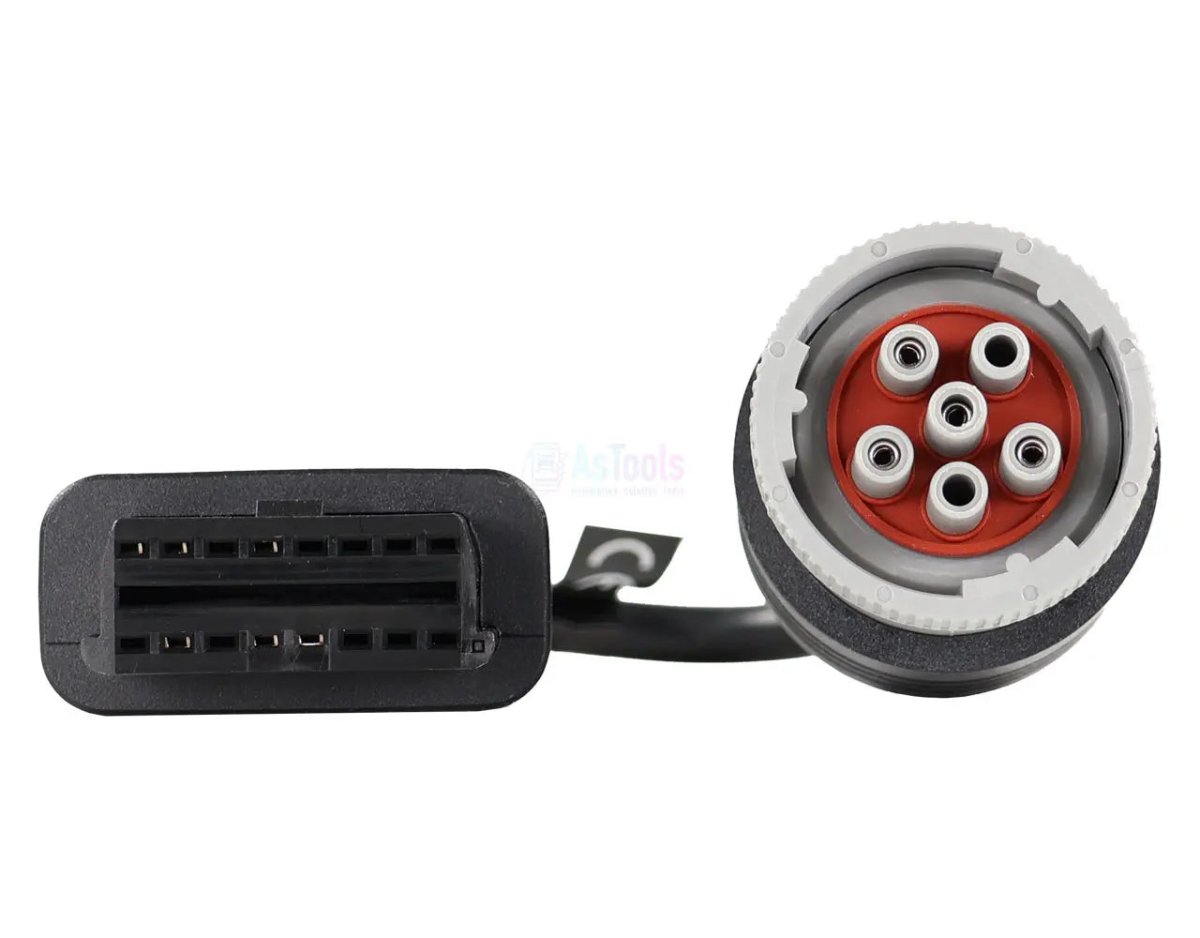

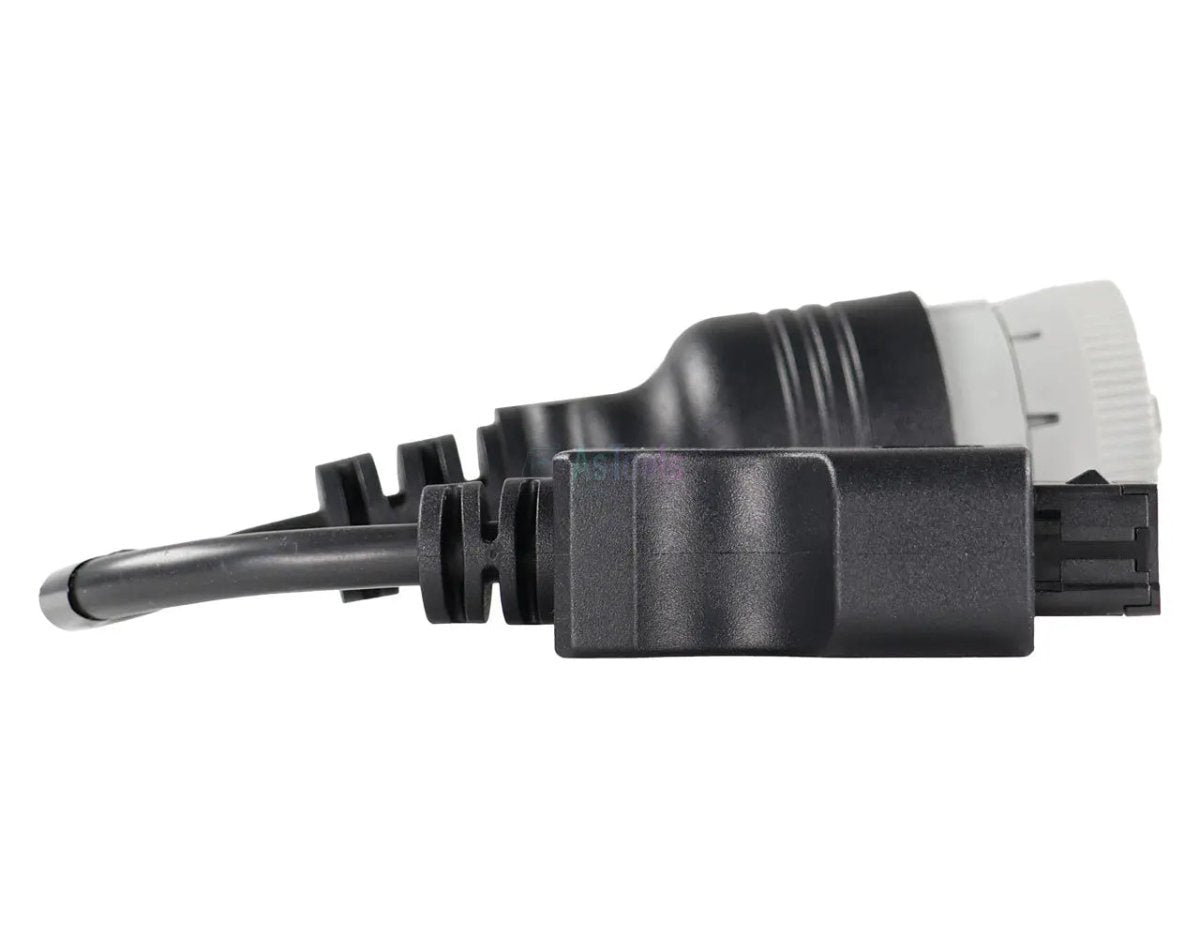

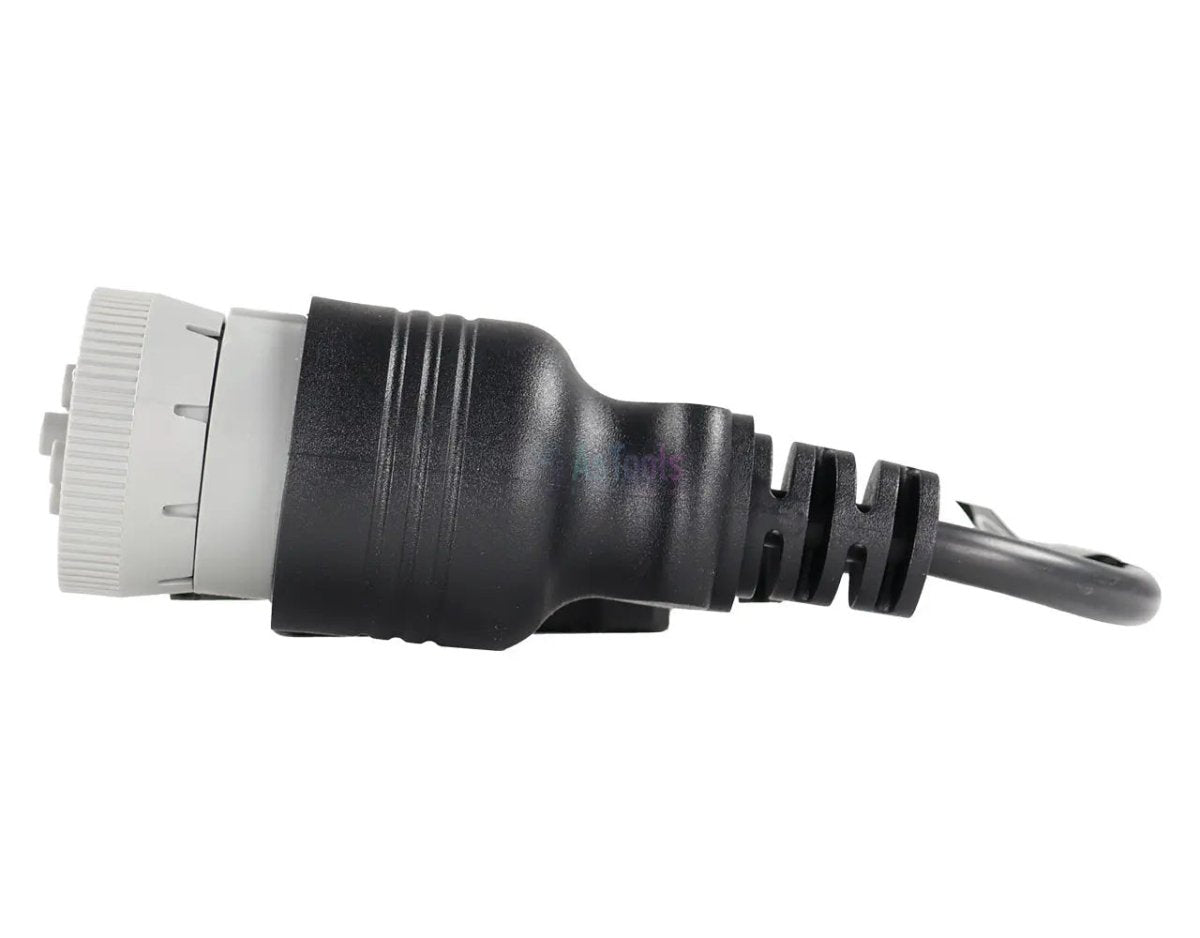

De Jaltest JDC629A brengt de 6-pins Deutsch-diagnoseaansluiting van inbouwmotoren naar de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de motorzijde zit een ronde stekker met een lichtgrijs huis en een gekartelde koppelring, daarachter een rode afdichtring en zes bussen in een cirkel; dat is het beeld van de Deutsch-serie die bij de SAE J1708/J1587-databus hoort. Het snoer komt recht uit de stekker en de kabel meet 28 tot 30 cm. De aansluiting zelf zit aan de motorkabelboom in de motorruimte, in sommige installaties doorgelust naar de stuurstand.
Via deze verbinding komt rechtstreekse communicatie met de motorregeling van de inbouwmotor tot stand. Omdat de aansluiting niet aan één fabrikant gebonden is, bereikt de diagnoseapparatuur de motorregelingen die Jaltest Marine in de dekking voert, waaronder die van Caterpillar, Cummins, Detroit Diesel, Iveco-FPT, John Deere, MAN, MTU, Scania, Volvo Penta, VM Motori en Yanmar; bij dubbele installaties staan bakboord en stuurboord als aparte regeleenheden in de software. Het verschil in dekking zit per motorregeling: Bij sommige blijft het bij uitlezen en live meekijken, bij andere staan ook parameters en reset erbij. Voor pleziervaart en beroepsvaart is nooit een diagnoseaansluiting voorgeschreven, waardoor deze stekker in gebruik blijft.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de motorregeling van de inbouwmotor. Welke uitvoering dat is en welke functies erbij horen, verschilt per merk en motorreeks. Onderstaande eenheden komen uit de Marine-dekking.
Regeleenheden die u kunt benaderen
- De motorregeling van de inbouwmotor: Welke uitvoering dat is, hangt af van het merk en de motorreeks; Jaltest toont dat per motor in de dekking, met foutcodes, meetwaarden en ECU-gegevens.
- Bakboord en stuurboord afzonderlijk: Bij dubbele installaties voert Jaltest de twee motorregelingen apart op.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de motorregeling uitlezen en na reparatie leegmaken.
- Meetwaarden bekijken: De actuele waarden van de sensoren op de motor, in cijfers en grafiek.
- Componenten aansturen en parameters instellen: Bij de motorregelingen waarvoor Jaltest dat aanbiedt, bijvoorbeeld de Cummins ECM CM850 in de Marine-dekking.
- Onderhoud resetten: Servicemeldingen terugzetten bij de regeleenheden waar Jaltest een resetprocedure biedt.
- Live meekijken: De systeemwaarden tijdens bedrijf volgen.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het motormerk. Deze kabel hoort bij de ronde 6-pins Deutsch-aansluiting aan de motorkabelboom van inbouwmotoren. Aan het lichtgrijze huis met de rode afdichtring ziet u of u de juiste stekker in handen heeft.
Toepassing:
- Inbouwdieselmotoren met een ronde 6-pins Deutsch-diagnoseaansluiting
- Motormerk niet bepalend: Jaltest Marine dekt onder meer Caterpillar, Cummins, Detroit Diesel, Iveco-FPT, John Deere, MAN, MTU, Scania, Volvo Penta, VM Motori en Yanmar
- Bouwjaar niet bepalend: Voor scheepsmotoren is nooit een diagnoseaansluiting voorgeschreven
Verpakkingsinhoud
- 1x Jaltest (JDC629A) | Deutsch 6-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot
Technische specificaties
Algemeen
- Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk
- Jaltest
- Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product
- Verloopkabel
Geschikt voor
- Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat
- Jaltest
- Op welke versie van de Jaltest Link interface de kabel past. Sommige kabels werken alleen op de nieuwste V9.Jaltest Link versie
- Link V8.1
- Link V9
- Welke Jaltest-module je nodig hebt om de kabel te gebruiken. Zonder de juiste licentie werkt de kabel niet.Jaltest-softwaremodule
- Marine
Aansluitingen
- De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde
- 6-pins Deutsch
- De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde
- 16-pins OBD2
Diagnosefuncties
- Je ziet de actuele meetwaarden van sensoren terwijl het voertuig draait. Handig om storingen op te sporen.Live data bekijken
- Ja
Afmetingen en gewicht
- Hoe lang de kabel is. Een langere kabel geeft meer bewegingsruimte bij een poort die lastig bereikbaar is.Kabellengte
- 30 cm
- Referentienummer
- JDC629A
Overige specificaties
- Toepassing
- Inbouwmotoren met ronde 6-pins Deutsch-diagnoseaansluiting
- Regeleenheden
- Motorregeling van de inbouwmotor; bij dubbele installaties bakboord en stuurboord apart
