Jaltest  |  SKU: JDC512A

Jaltest (JDC512A) | Deutz-Fahr/Same/Lamborghini 14-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig

€168,95 incl.
€139,63 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

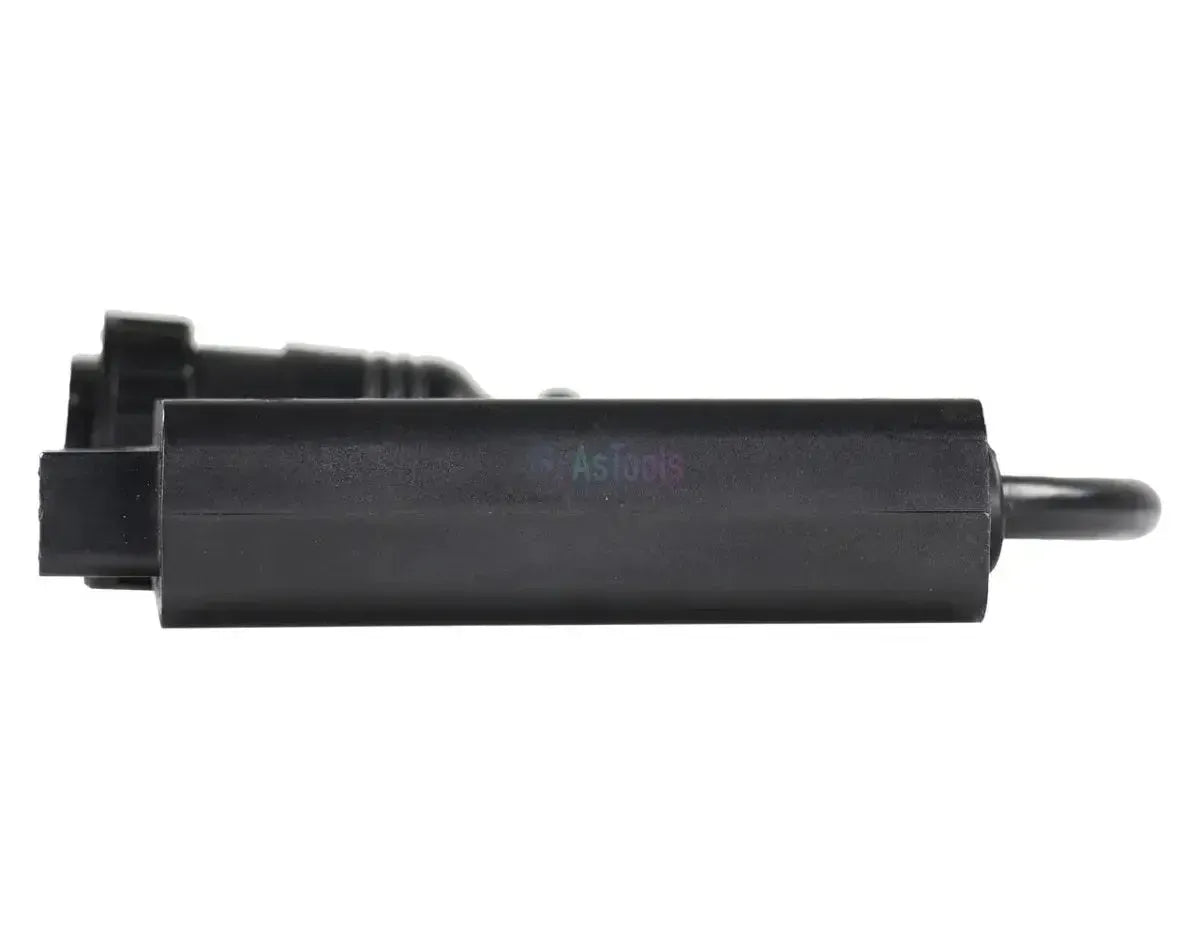

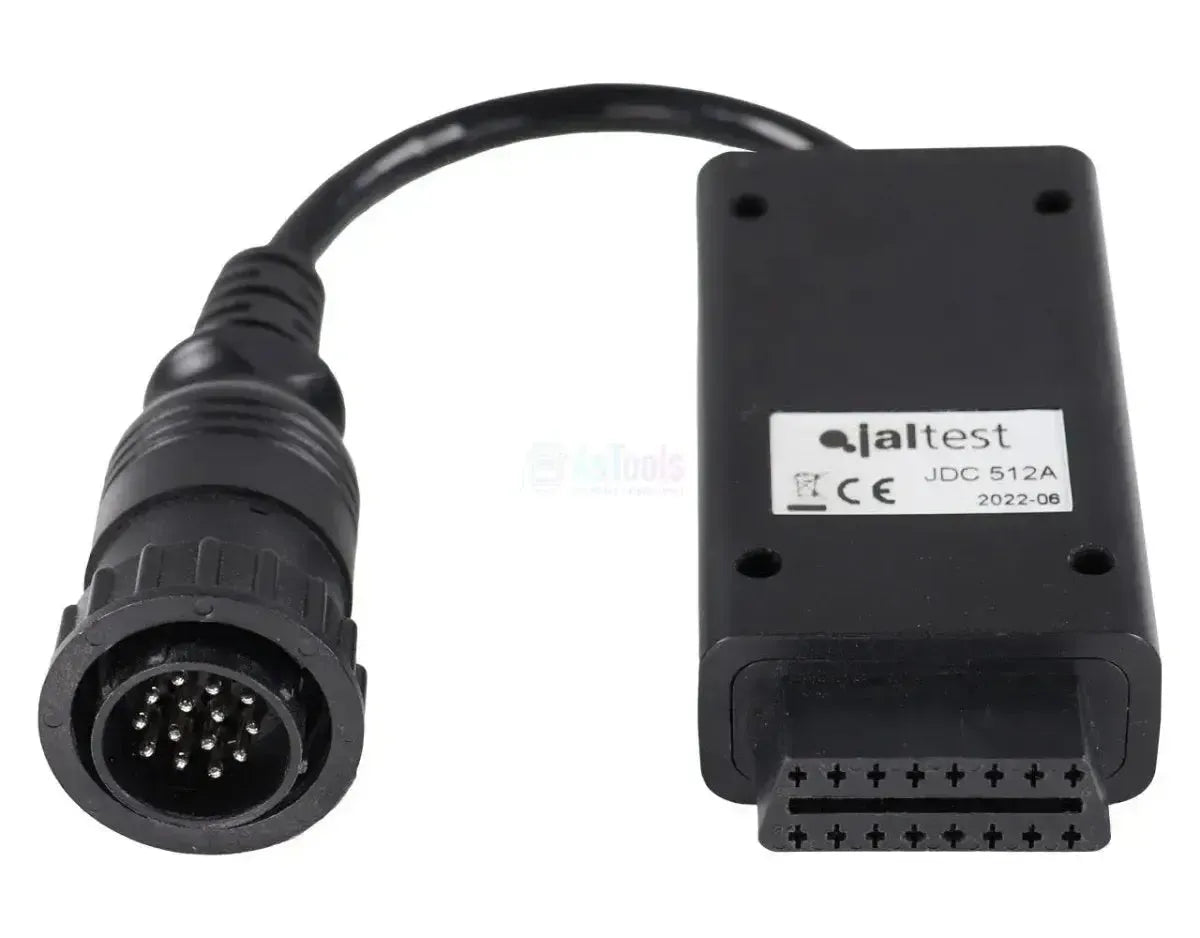

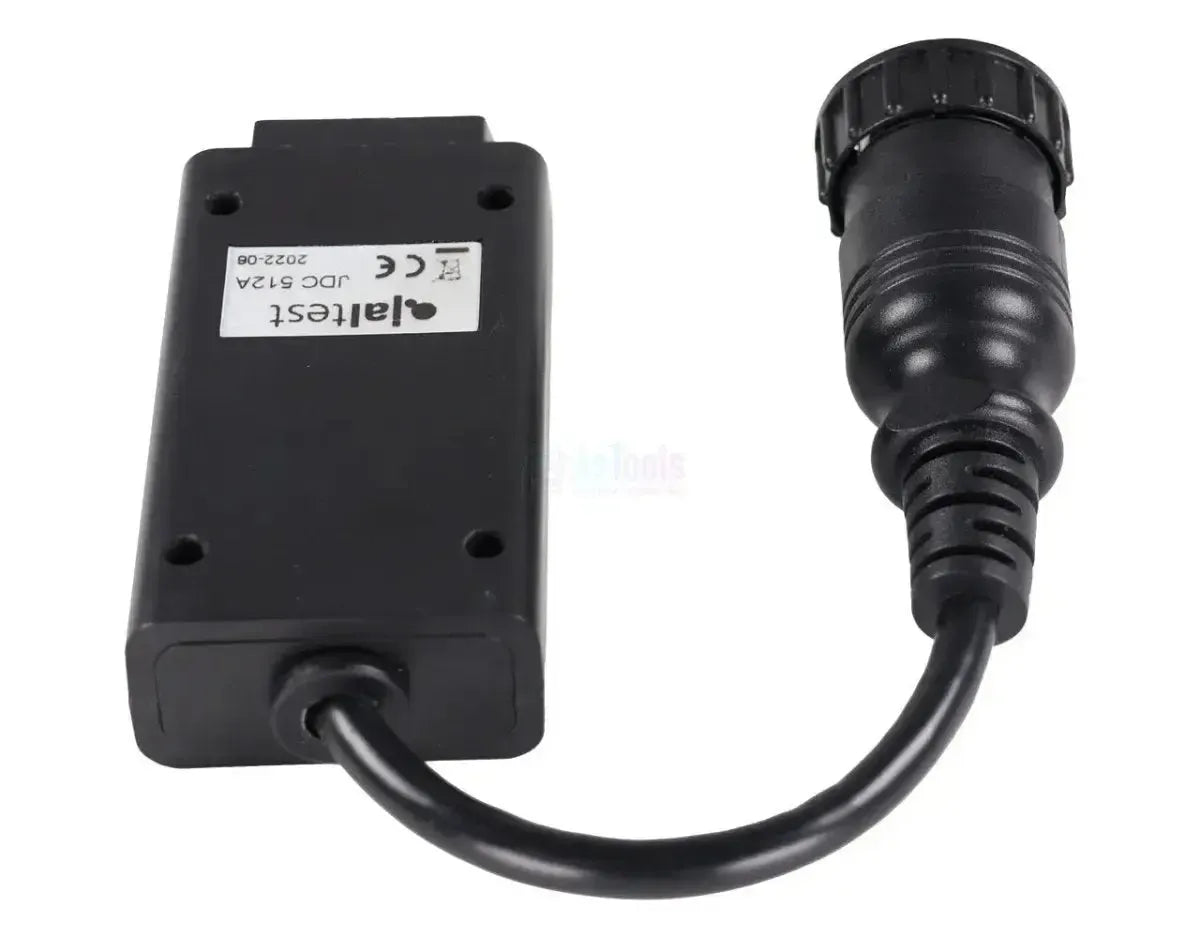

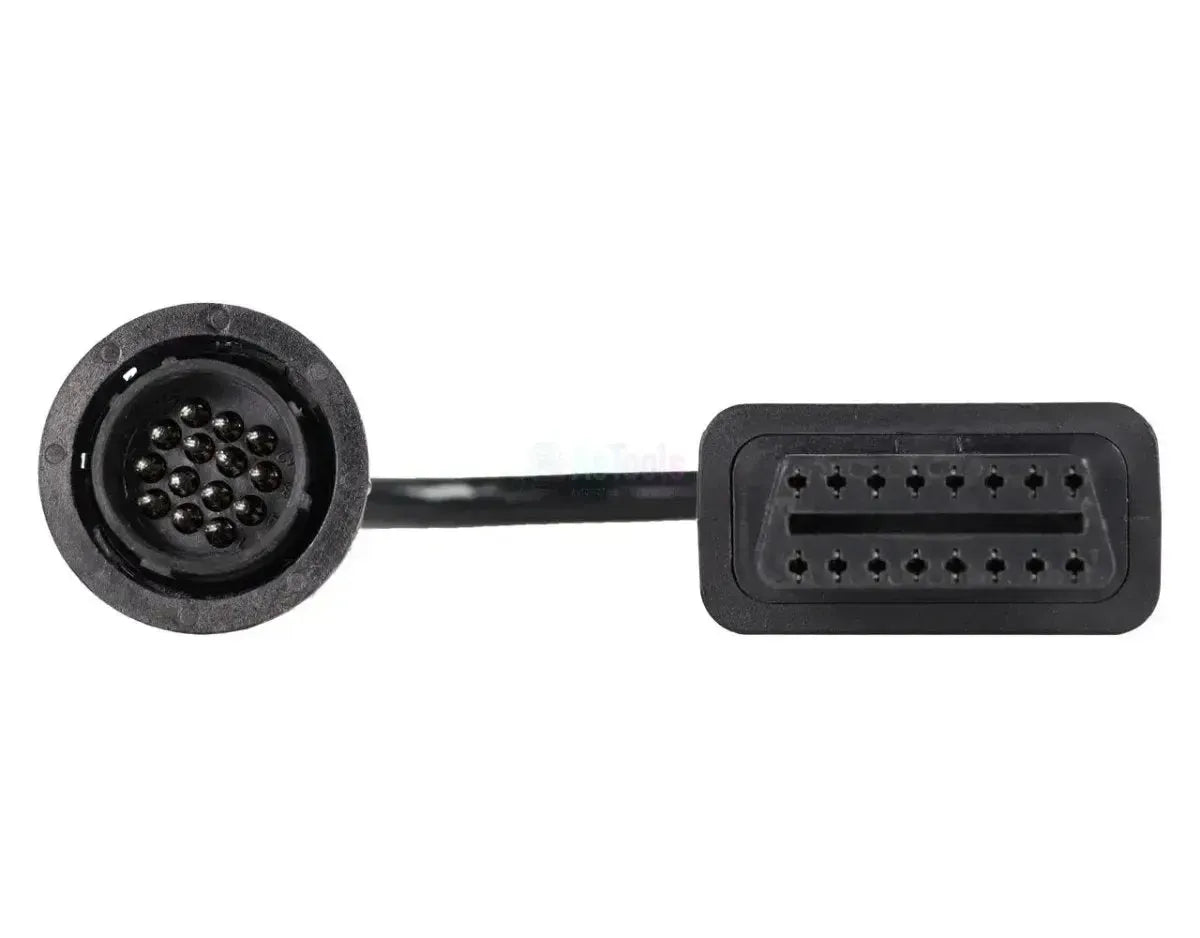

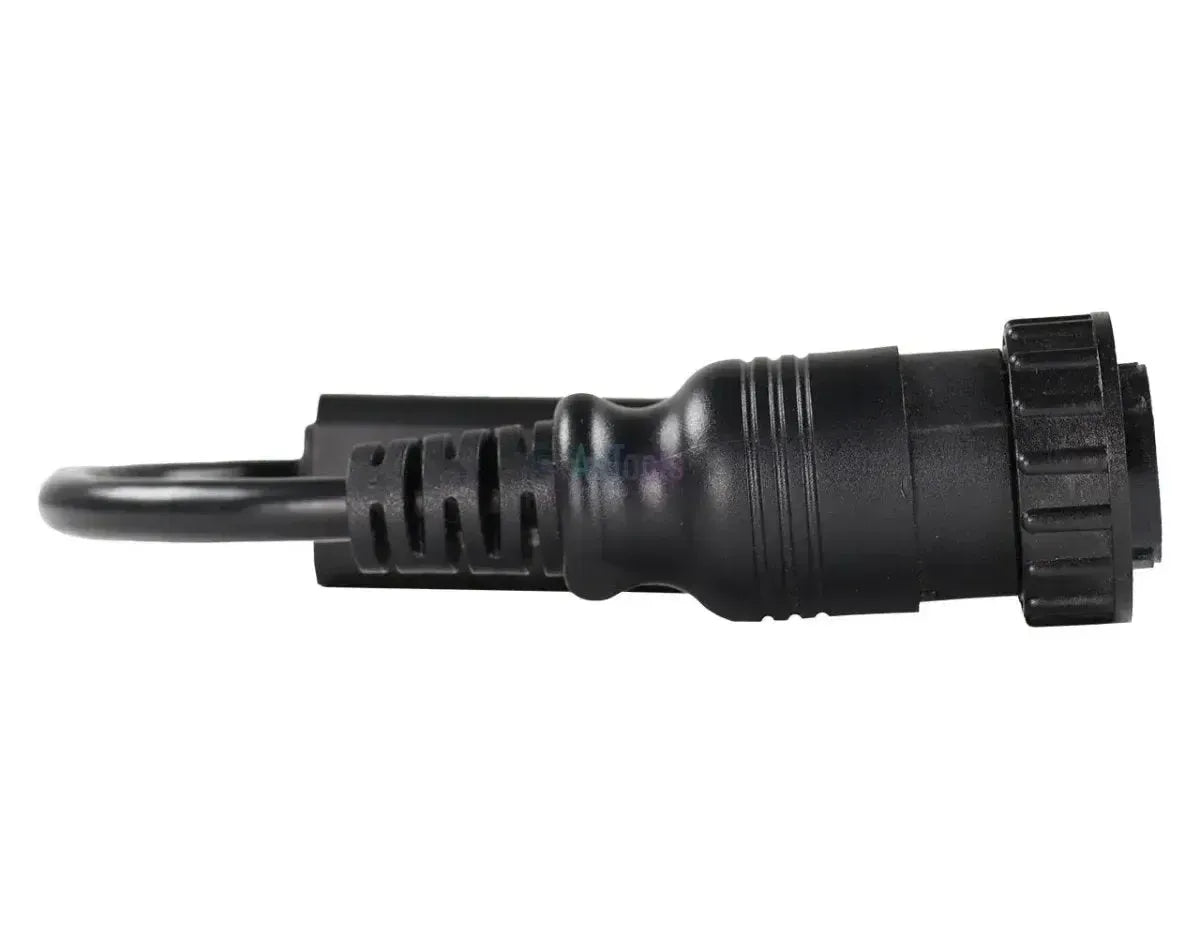

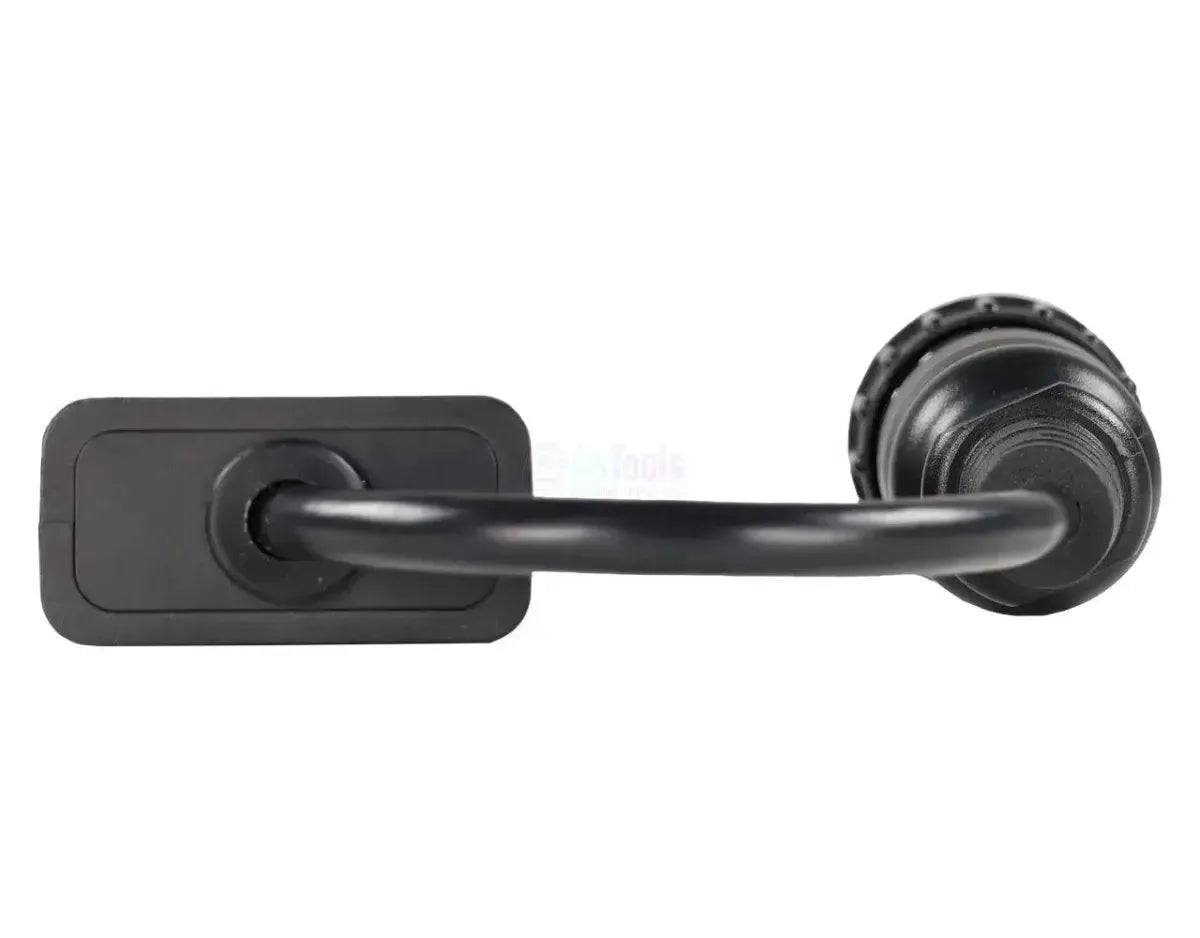

De Jaltest JDC512A verbindt de merkeigen 14-pins diagnoseaansluiting van Deutz-Fahr-, Same- en Lamborghini-trekkers met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde zwarte stekker met veertien pennen en een geribbelde koppelring; halverwege de kabel zit een zwart rechthoekig blokje. De drie merken vallen onder dezelfde fabrikantengroep (SDF) en delen daardoor dezelfde stekker, en de kabel is 28 tot 30 cm lang.

Via deze koppeling komt de diagnoseapparatuur op het voertuignetwerk en daarmee bij de motorregelingen EMR, EMR2 en EMR3, bij de transmissieregelingen Power Shift en Power Shuttle en bij de systeemscan via het display. De EMR3 is de uitvoering met commonrail-inspuiting; op sommige TTV-uitvoeringen voert Jaltest wel de motorregeling maar niet de transmissie. Deze uitvoering werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest AGV (landbouwvoertuigen).

PLUSPUNTEN

✔Eén kabel voor drie merken: Deutz-Fahr, Same en Lamborghini delen dezelfde 14-pins stekker.
✔Bereikt zowel de motorregeling (EMR, EMR2, EMR3) als de transmissie (Power Shift en Power Shuttle).
✔Via de systeemscan op het display ziet u in één keer welke regeleenheden aanwezig zijn en waar storingen staan.
✔Bruikbaar op zowel de Jaltest Link V8.1 als de Jaltest Link V9, en er geldt geen bouwjaargrens.

AANDACHTSPUNTEN

✕Niet elk model heeft alle regeleenheden: Op sommige TTV-uitvoeringen voert Jaltest alleen de motorregeling, niet de transmissie.
✕Alleen voor de 14-pins SDF-aansluiting: Herkenbaar aan de ronde stekker met veertien pennen en een geribbelde koppelring.
✕Welke functies per regeleenheid beschikbaar zijn, verschilt per model en softwareversie.
✕Voor de Lamborghini R6-serie staan geen bouwjaren vast; daar geeft alleen de stekker in de cabine uitsluitsel.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de trekker. Welke systemen aanwezig zijn, verschilt per model en uitvoering. Onderstaande eenheden komen uit de Deutz-Fahr-, Same- en Lamborghini-dekking van Jaltest AGV.

Regeleenheden die u kunt benaderen

  • Motormanagement EMR met unit-pompsysteem: De oudere elektronische motorregeling, toegepast op de Agrotron-generatie.
  • Motormanagement EMR2 (EDC): De motorregeleenheid van de latere Agrotron- en TTV-uitvoeringen.
  • Motormanagement EMR3 (EDC 16 UC40): De motorregeling met commonrail-inspuiting van de nieuwere TTV-serie.
  • Transmissie Power Shift: De regeleenheid van de powershift-versnellingsbak.
  • Transmissie Power Shuttle: De regeleenheid van de omkeerinrichting.
  • Display met systeemscan: Een volledige systeemscan waarmee u in één keer ziet welke regeleenheden aanwezig zijn en waar storingen staan.

Wat u kunt doen

  • Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
  • Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en in grafiek.
  • Componenten aansturen: Onderdelen rechtstreeks activeren om te bepalen of een storing bij het onderdeel zelf ligt of in de bedrading ernaartoe.
  • Parameters instellen: Configuraties en instellingen naar de regeleenheid schrijven.
  • Kalibraties uitvoeren: Bij de systemen waarvoor Jaltest een kalibratieprocedure aanbiedt, bijvoorbeeld na vervanging van een onderdeel.

Compatibele voertuigen en toepassingen

Deutz-Fahr, Same en Lamborghini horen bij dezelfde fabrikantengroep en gebruiken daarom dezelfde 14-pins diagnoseaansluiting. Onderstaande series voert Jaltest AGV in de dekking, met de bouwjaren waar die zijn vastgelegd. De ronde stekker met veertien pennen wijst uit of deze kabel past.

Bepalend is de stekker, niet het model. Deze kabel past op elke trekker van Deutz-Fahr, Same of Lamborghini met de 14-pins diagnoseaansluiting.

Deutz-Fahr:

  • Agrotron (80 t/m 265): (1997 - 2007)
  • Agrotron TTV: (2001 - 2012)
  • Agrotron M-serie: (2007 - 2009)
  • Agrotron L-serie: (2008 - 2013)
  • Agrotron X-serie: (2006 - 2012)
  • Agroplus: (1997 - 2004)

Same:

  • Silver-serie: (2000 - 2009)

Lamborghini:

  • R6-serie
💡
Goed om te weten: De 14-pins aansluiting zit in de cabine. Omdat er voor landbouwvoertuigen geen OBD-verplichting geldt, komt deze stekker ook op nieuwere trekkers nog voor; het bouwjaar zegt hier dus weinig. Controleer dat aan de machine zelf voordat u bestelt: het gaat om een ronde aansluiting met veertien pennen.

Verpakkingsinhoud

  • 1x Jaltest (JDC512A) | Deutz-Fahr/Same/Lamborghini 14-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig

Technische specificaties

Algemeen

De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
Jaltest (Cojali)
Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
Verloopkabel
Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
  • AGV landbouw
Voor welke soort voertuigen of machines de kabel bedoeld is. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
  • Landbouwvoertuig

Aansluitingen

Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
16-pins OBD2
De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
14-pins OBD
Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
28 tot 30 cm

Diagnosefuncties

Of je foutcodes niet alleen kunt lezen maar ook wissen. Bij sommige systemen kan alleen lezen.Foutcodes wissen
Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
Of je onderdelen zelf kunt laten werken vanuit het apparaat. Zo zie je of de storing bij het onderdeel of de bedrading zit.Componenten aansturen
Of je instellingen van de regeleenheid kunt aanpassen. Nodig na vervanging of om het gedrag van een systeem te wijzigen.Parameters instellen

Gebruik

In welke Jaltest-kabelset deze kabel ook zit. Heb je die set al, dan heb je deze kabel misschien al.Onderdeel van kabelset
AGV-kabelset
Referentienummer
JDC512A

Overige specificaties

Toepassing
Deutz-Fahr, Same en Lamborghini met 14-pins diagnoseaansluiting
Regeleenheden
EMR, EMR2 en EMR3 (motor), Power Shift en Power Shuttle (transmissie), display met systeemscan
Onderdeel van kabelset
AGV-kabelset (70002003)
