Jaltest  |  SKU: JDC545A / 5.44.2

Jaltest (JDC545A) | Doosan 14-pins OBD - 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

€297,95 incl.
€246,24 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

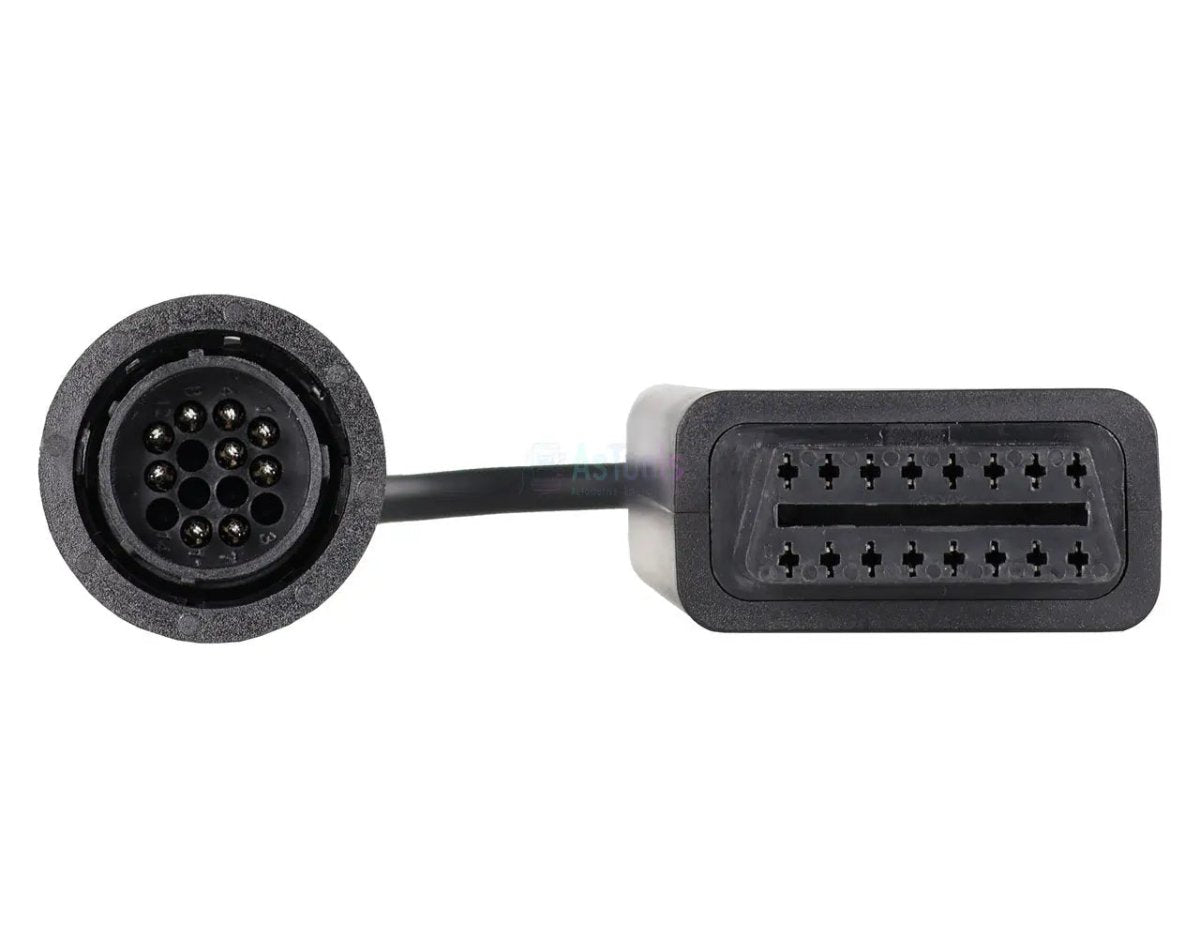

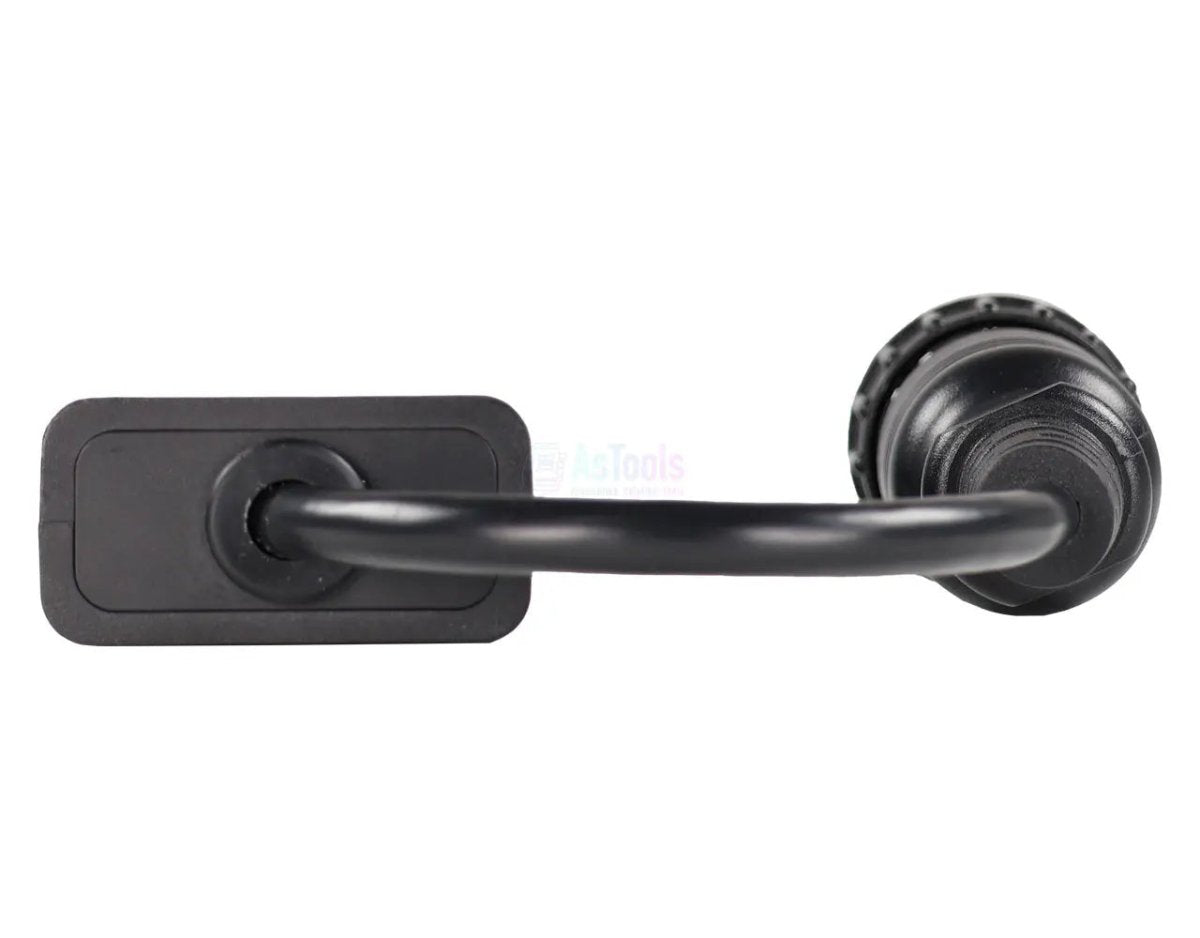

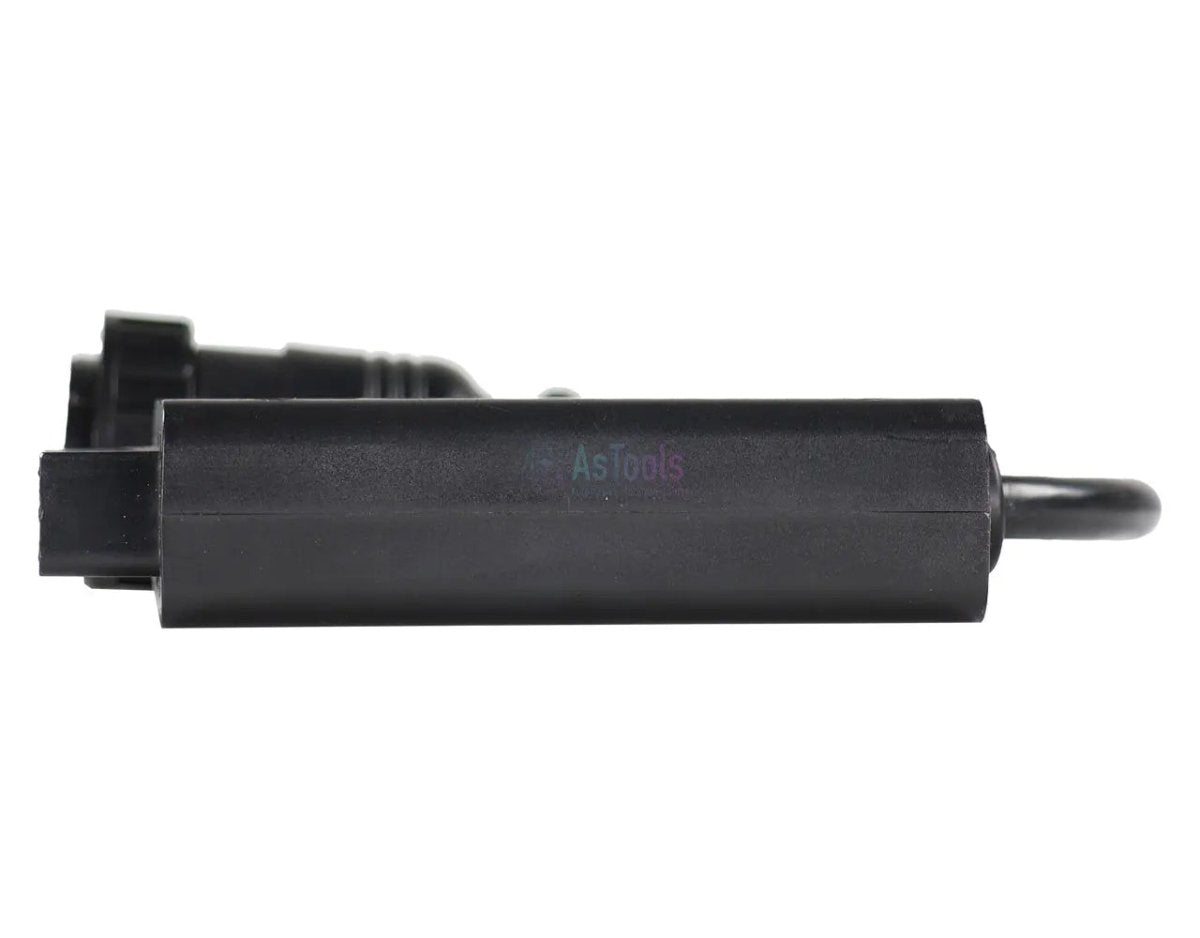

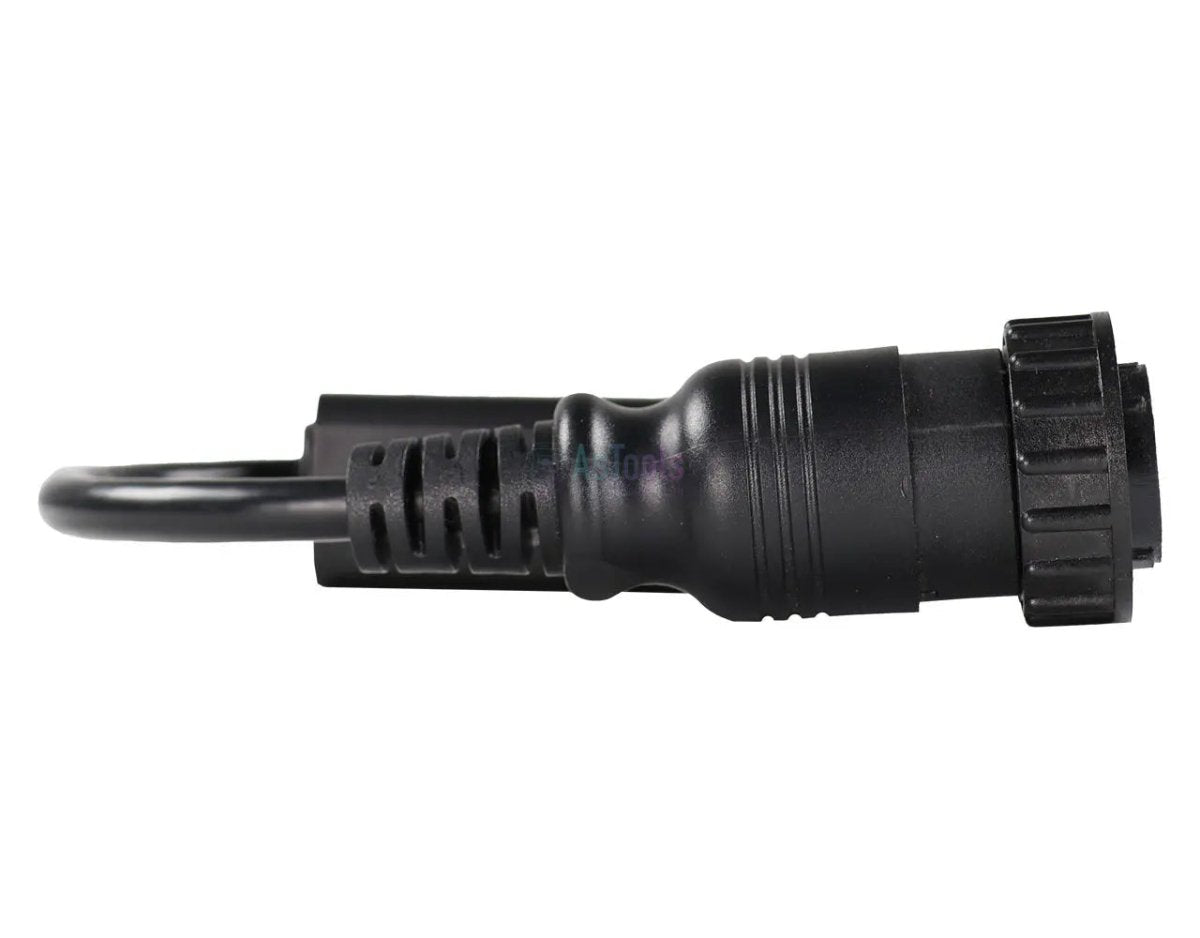

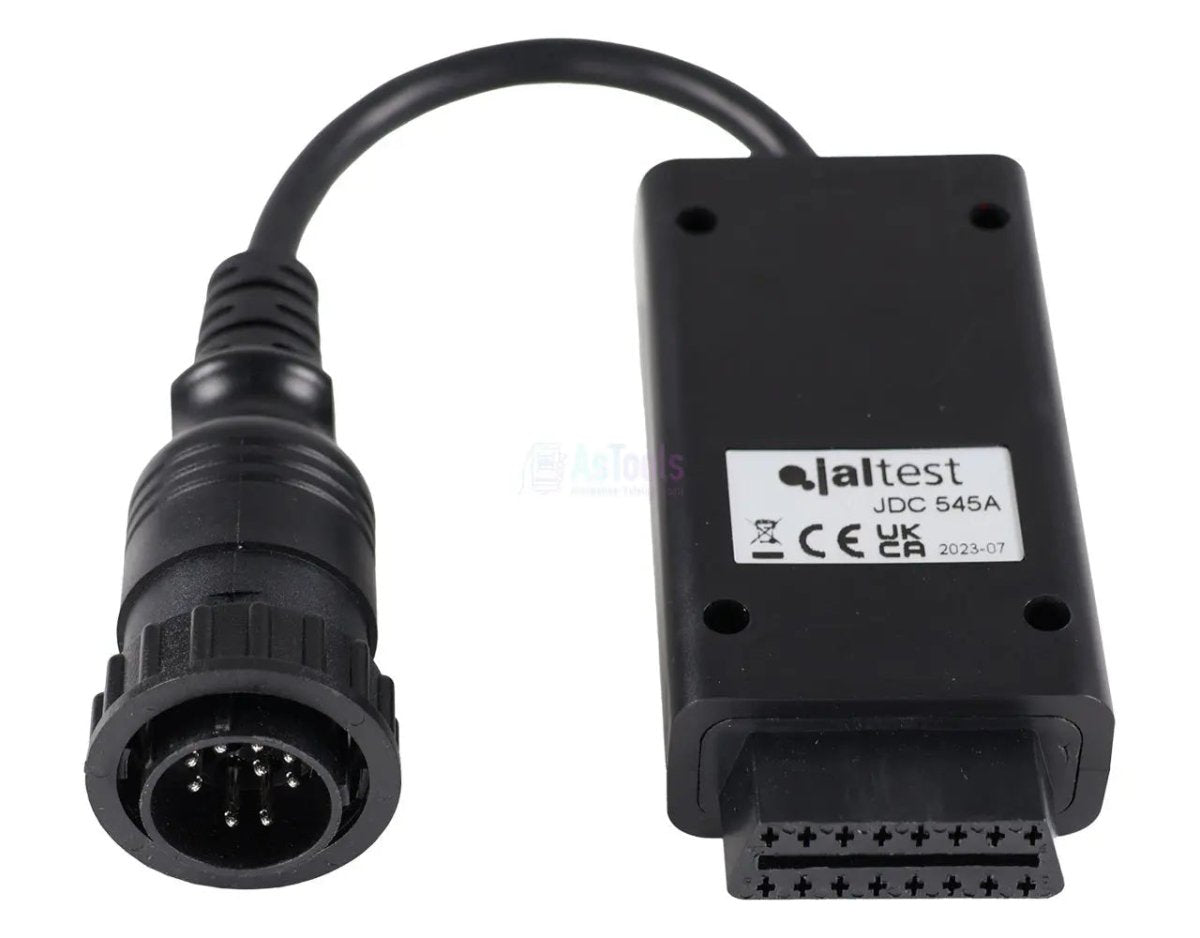

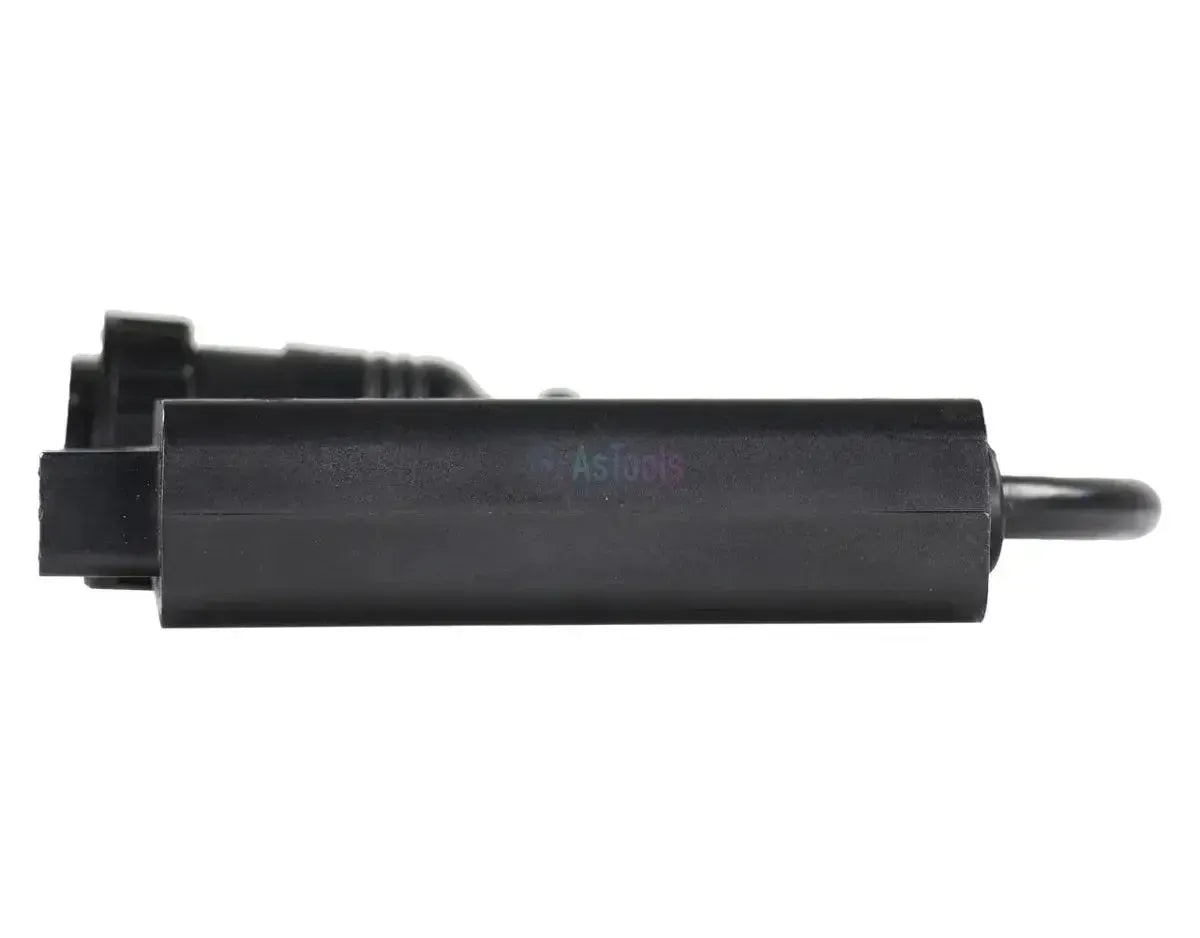

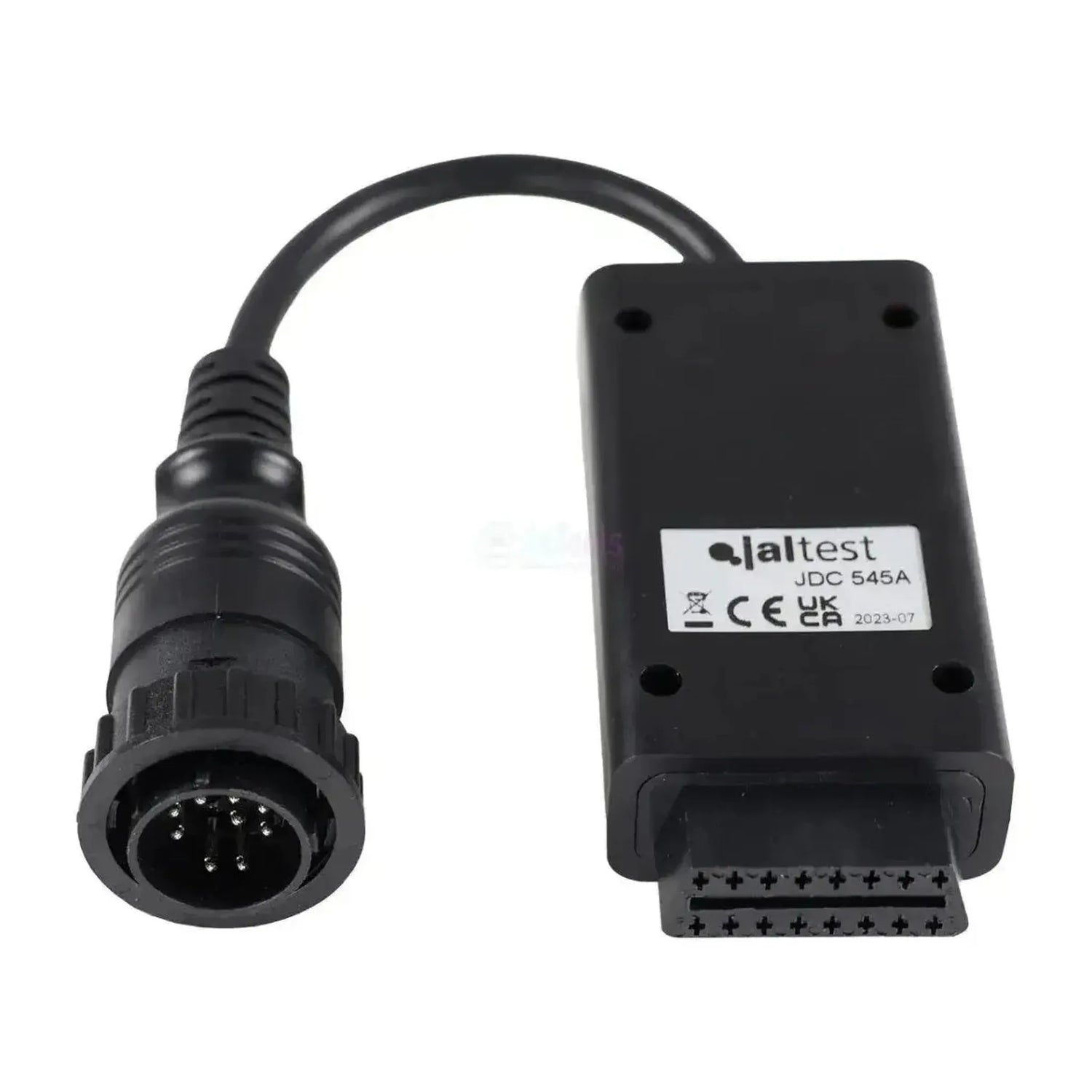

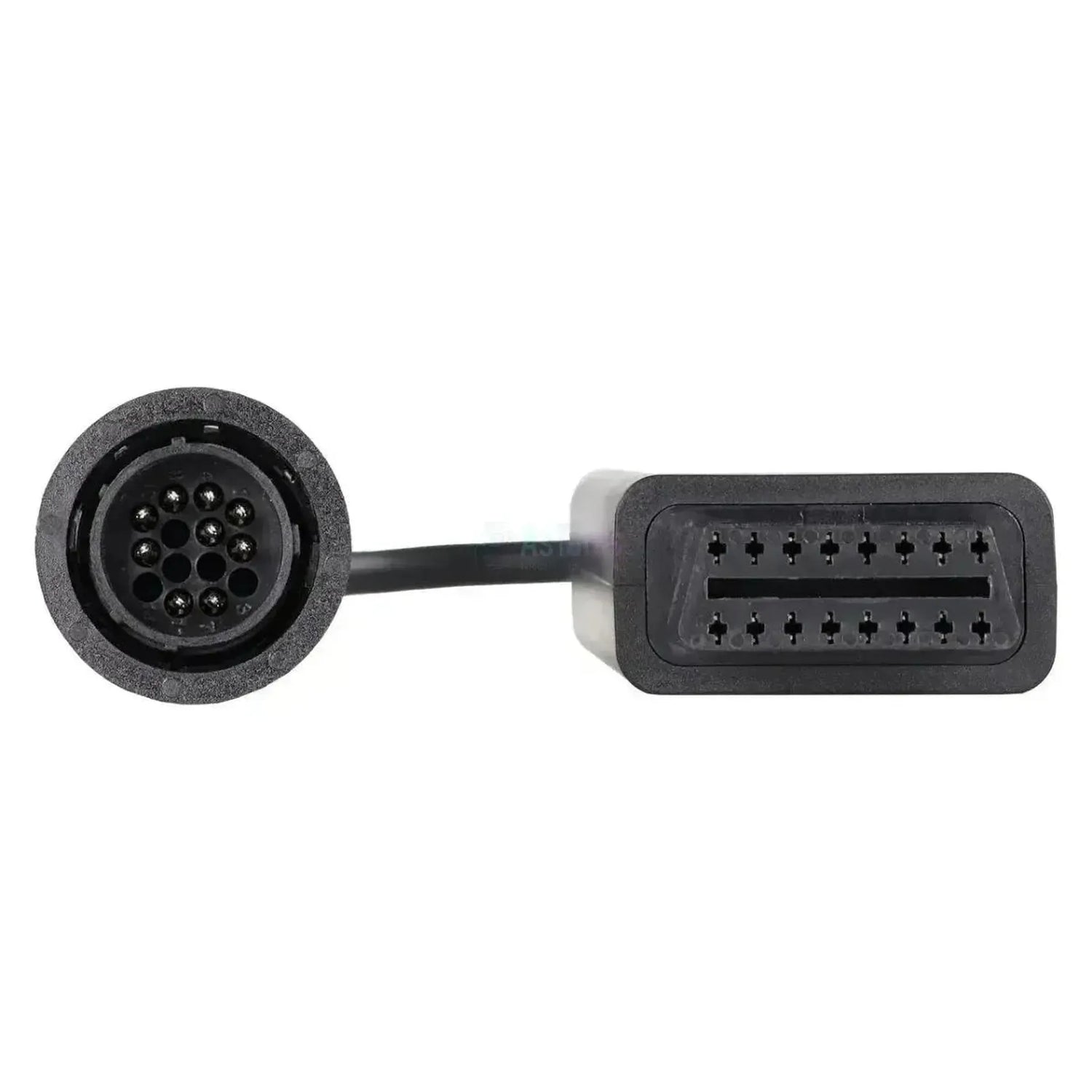

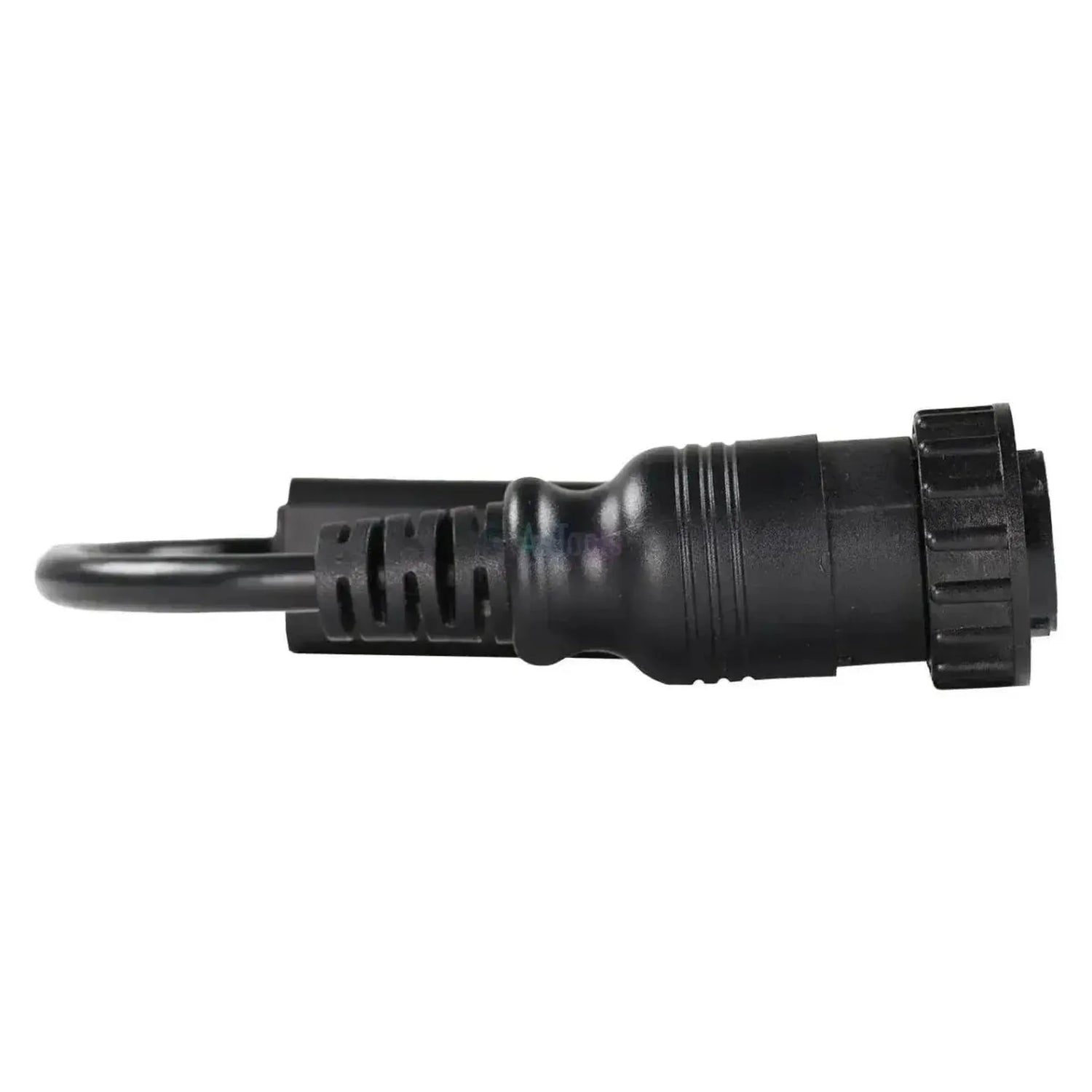

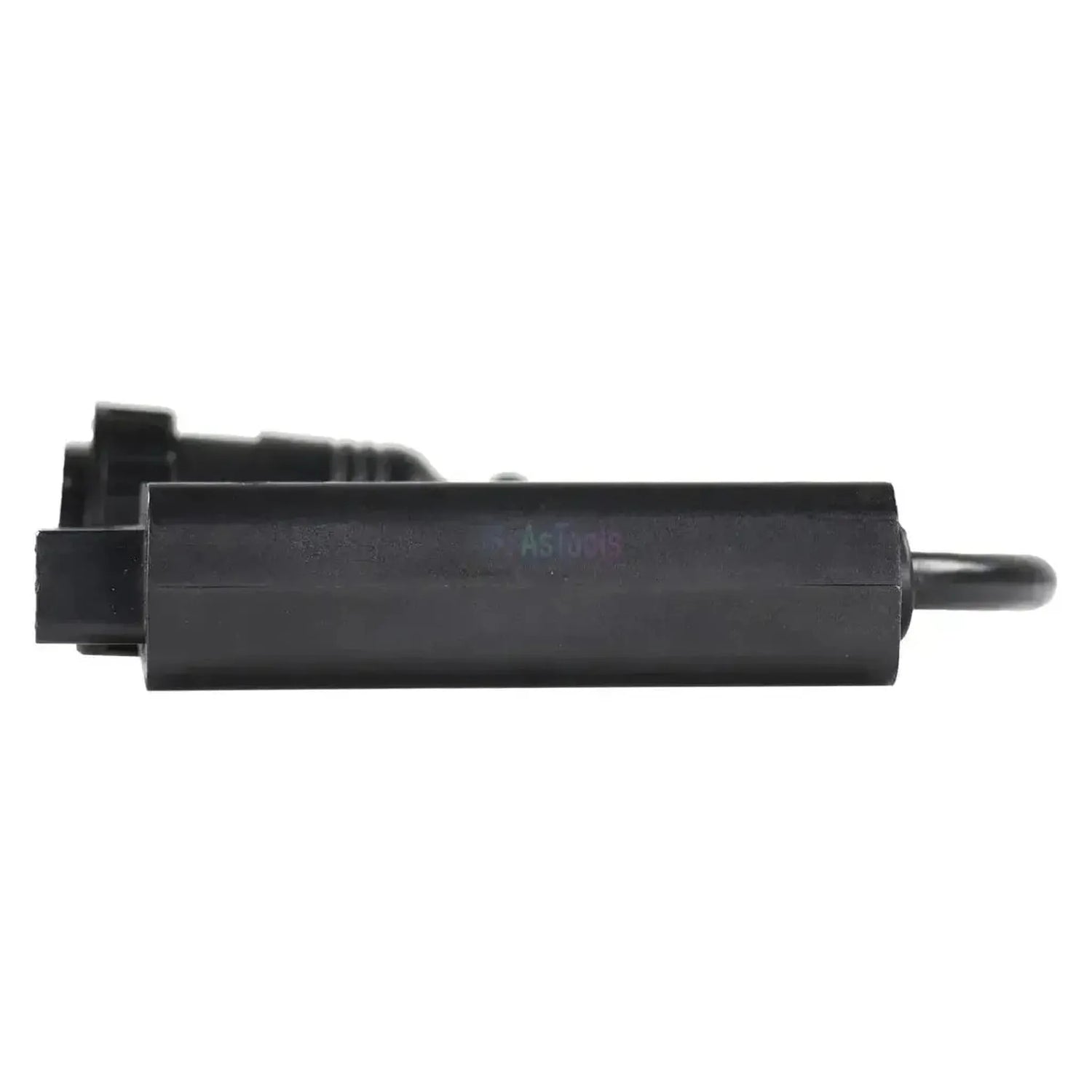

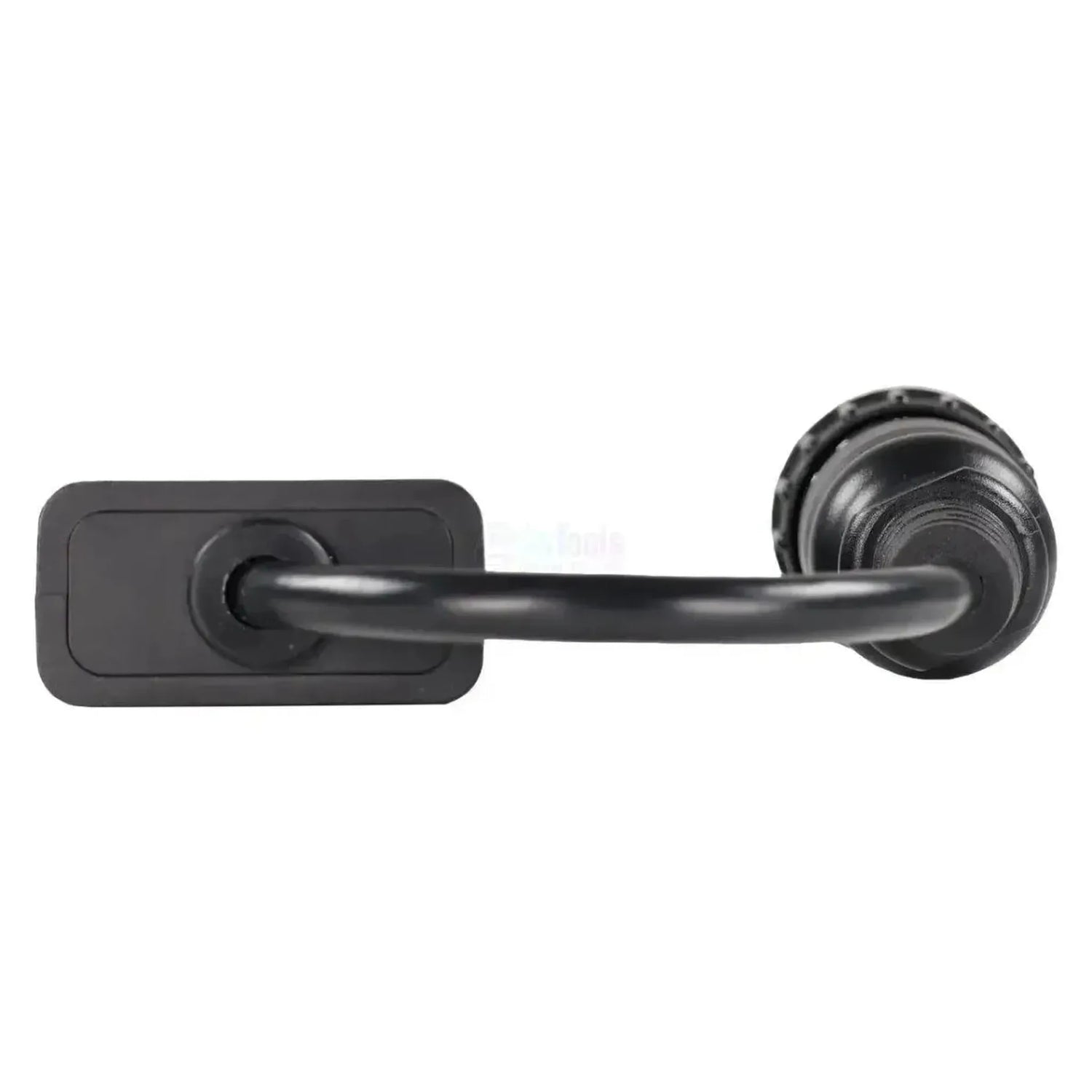

De Jaltest JDC545A is de diagnosekabel voor de 14-pins aansluiting van Doosan-grondverzetmachines; de kabel brengt die aansluiting naar de 16-pins OBD2-ingang van de Jaltest-apparatuur. Aan de machinezijde zit de 14-pins connector, aan de interfacezijde de 16-pins OBD2-stekker. Waar de aansluiting op de machine zit, verschilt per model: Achter de stoel, op de motor of aan de achterzijde van de motor.

Zodra de verbinding staat, bereikt de Jaltest-software E-EPOS, de centrale machinecomputer die het samenspel tussen motor en hydrauliek regelt, de motorregelingen EMS XPI en DL06/DL08 en de nabehandelingsregelingen EEC en EEC3. Het verschil zit in de diepte van de dekking: Onderhoudsgegevens staan bij de motor- en nabehandelingsregelingen en niet bij E-EPOS, en aanvullende acties alleen bij de EMS XPI-motorregeling. De kabel valt onder Jaltest OHW (Off-Highway machines).

PLUSPUNTEN

✔Bereikt E-EPOS, de centrale machinecomputer van de Doosan-graafmachines.
✔Ondersteunt de EMS XPI common-rail motorregeling, inclusief aanvullende acties.
✔Geeft toegang tot de EEC en EEC3 SCR/AdBlue-regelingen, met onderhoudsgegevens.
✔Werkt over de DX-graafmachines, DL-wielladers en DA-knikdumpers.

AANDACHTSPUNTEN

✕Bij E-EPOS zijn geen onderhoudsgegevens beschikbaar; die zitten bij de motor- en nabehandelingsregelingen.
✕Aanvullende acties zijn er alleen bij de EMS XPI-motorregeling, niet bij de DL06/DL08-uitvoering.
✕Alleen voor de 14-pins Doosan-aansluiting; andere machinemerken gebruiken een eigen stekker.
✕Vereist een Jaltest Link met geldige OHW-licentie; de kabel voegt zelf geen dekking toe.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke systemen aanwezig zijn, verschilt per serie en uitvoering.

Regeleenheden die u kunt benaderen

  • E-EPOS, Body computer: De centrale machinecomputer, met foutcodes, meetwaarden en ECU-gegevens.
  • EMS XPI, Extra-high Pressure Injection, Common Rail: De common-rail motorregeling met zeer hoge inspuitdruk, inclusief aanvullende acties.
  • DL06/DL08, CAN (Tier 4 / Stage IV), Engine Control Module: De motorregeling van de Tier 4- en Stage IV-uitvoeringen.
  • EEC, SCR AdBlue, Exhaust gas treatment system: De regeling van de SCR-nabehandeling.
  • EEC3, Exhaust gas treatment system: De nieuwere generatie nabehandelingsregeling.

Wat u kunt doen

  • Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
  • Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en grafiek.
  • Onderhoudsgegevens raadplegen: Bij de motor- en nabehandelingsregelingen; bij E-EPOS niet beschikbaar.
  • Aanvullende acties uitvoeren: Beschikbaar bij de EMS XPI-motorregeling.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Doosan-machine met de 14-pins diagnoseaansluiting. Onderstaande series voert Jaltest OHW in de dekking; welke aansluiting er bij u op de machine zit, controleert u ter plekke.

Doosan:

  • DX200 Series (rupsgraafmachine)
  • DX300 Series (rupsgraafmachine)
  • DX400 Series (rupsgraafmachine)
  • DX500 Series (rupsgraafmachine)
  • DX200W Series (mobiele graafmachine)
  • DL200 Series (wiellader)
  • DL300 Series (wiellader)
  • DA30 Series (knikdumper)
💡
Goed om te weten: De aansluiting zit afhankelijk van het model achter de stoel, op de motor of aan de achterzijde van de motor. Voor bouwmachines geldt geen OBD-verplichting, dus het bouwjaar zegt hier weinig. Controleer daarom eerst welke aansluiting op uw machine zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC545A) | Doosan 14-pins OBD - 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Technische specificaties

Specificatie Omschrijving
Merk Jaltest (Cojali)
Referentienummer JDC545A
Type Verloopkabel
Toepassing Doosan graafmachines, wielladers en knikdumpers
Aansluiting voertuigzijde 14-pins OBD
Aansluiting interfacezijde 16-pins OBD2
Regeleenheden E-EPOS (machinecomputer), EMS XPI en DL06/DL08 (motor), EEC en EEC3 (nabehandeling)
Segment Terrein- en Bouwmachine
Jaltest-module Jaltest OHW (Off-Highway machines)
Nodig om te gebruiken Jaltest Link met geldige softwarelicentie
