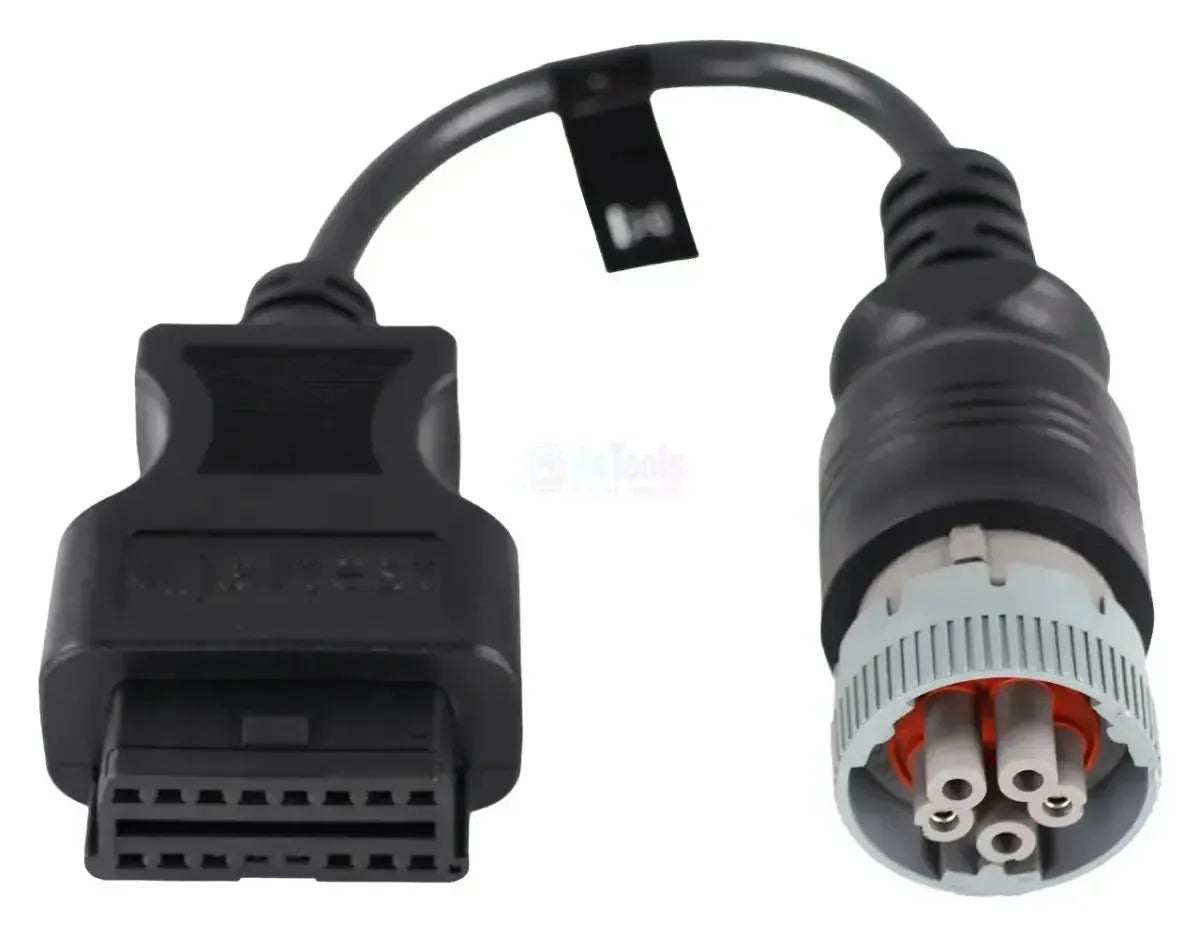

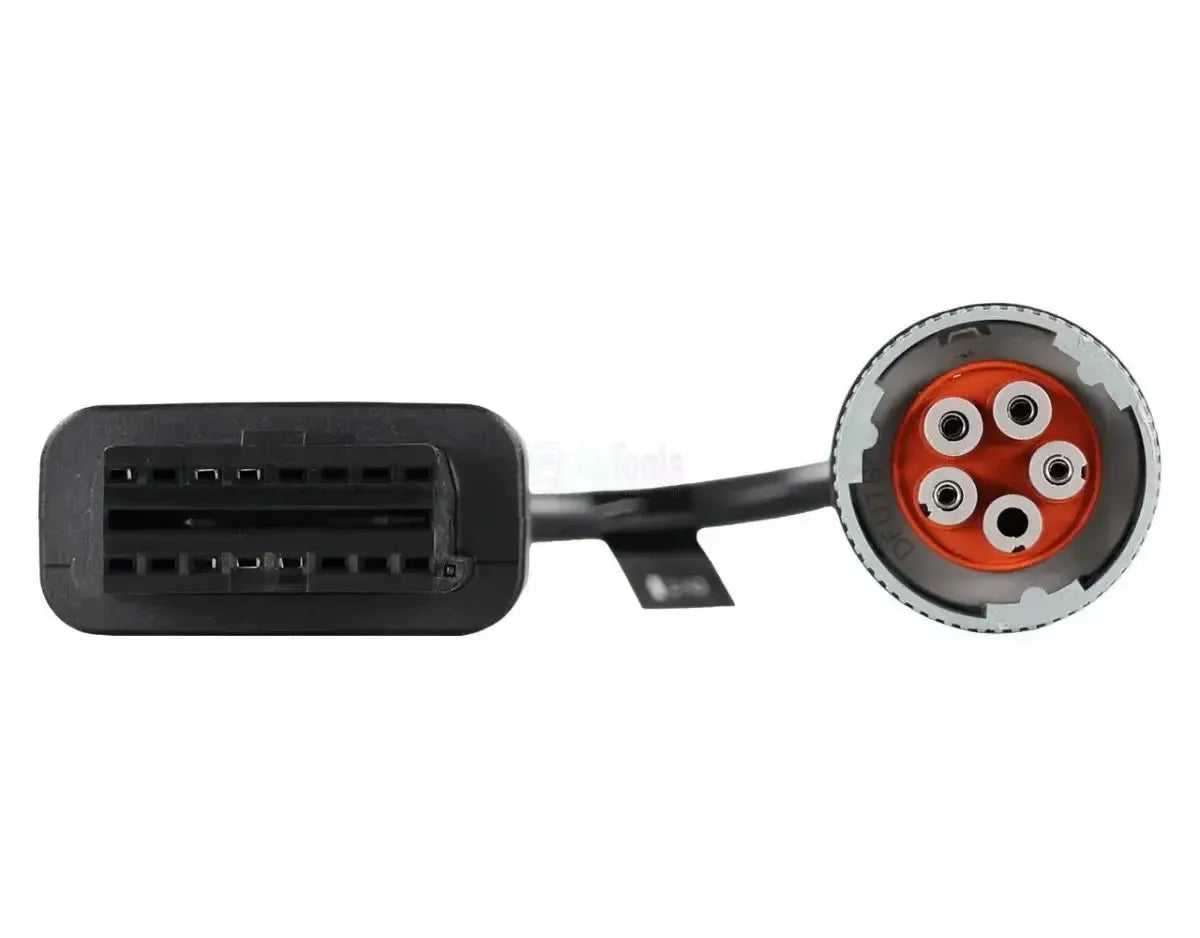

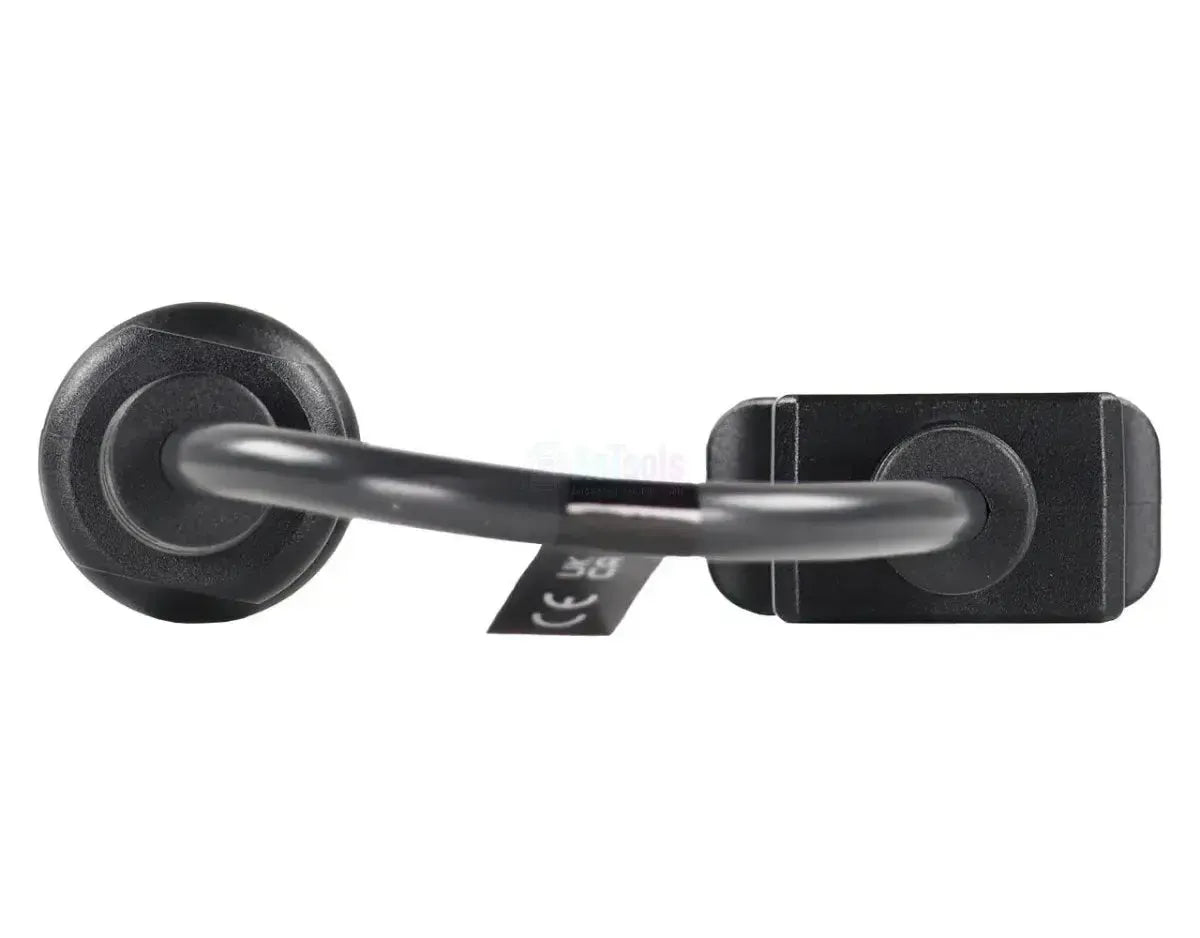

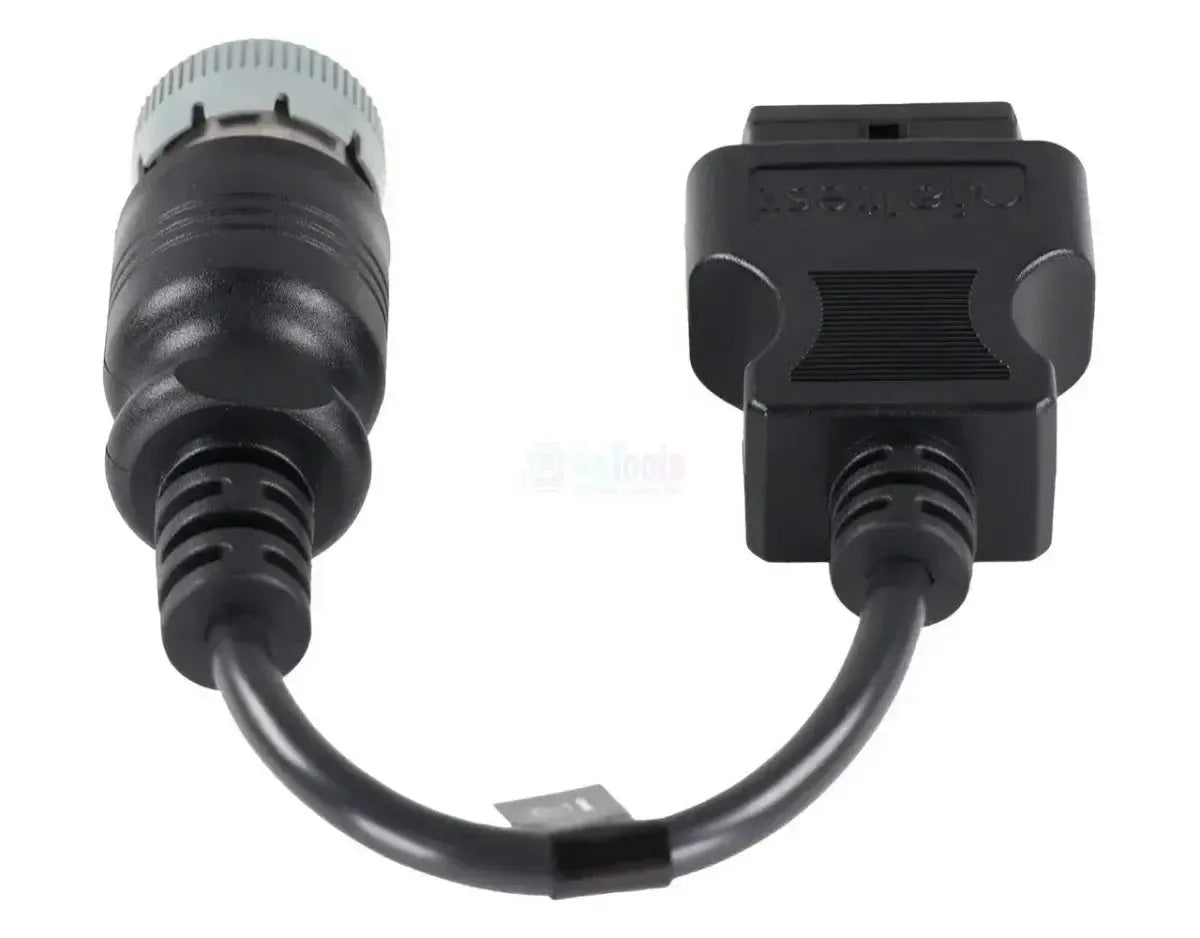

De Jaltest JDC558A brengt de 5-pins diagnoseaansluiting van Genie-hoogwerkers, schaarhoogwerkers en verreikers over op de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde Deutsch-connector met een grijze getande koppelring, een rode afdichting en vijf grijze contactbussen; de merknaam staat in de grijze kunststof gegoten. Het snoer is 30 cm lang en loopt recht de stekker in.
Zodra de verbinding staat, bereikt de Jaltest-software de machinecomputer MCM en de motorregeling die in de machine zit. Genie bouwt uiteenlopende motoren in, dus achter dezelfde stekker treft u de Perkins-regelingen 404D/404F en ECM Perkins, de Deutz-regelingen EMR4 (EDC 17 CV52/CV54) en EMR5 (EDC MD1), de E-CDIS van Kubota, de EControls ECM 4G van de benzine- en LPG-uitvoeringen of de 854E van de zwaardere verreikers. Op de S-serie komt daar het instrumentenpaneel ALC-500 bij; de kabel werkt met Jaltest Link V8.1 én V9.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de hoogwerker, schaarhoogwerker of verreiker. Achter de 5-pins aansluiting zit altijd de machinecomputer MCM en, afhankelijk van de ingebouwde motor, één van de motorregelingen hieronder. Onderstaande eenheden komen uit de MHE-dekking van Jaltest.
Regeleenheden die u kunt benaderen
- MCM, machinecomputer: De centrale machinecomputer van de hoogwerkers en schaarhoogwerkers, met foutcodes, meetwaarden en ECU-gegevens.
- 404D/404F (J1939 en PDL), motorregeleenheid: De Perkins-regeling van de kleinere dieselmotoren.
- ECM Perkins (Tier 3 en Stage III A), dieselmotorregeling met commonrail-inspuiting: De Perkins-regeling van de verreikers.
- EMR4 - EDC 17 CV52 en CV54 en EMR5 - EDC MD1, dieselmotorregeling met commonrail-inspuiting: De Deutz-motorregelingen.
- E-CDIS, dieselmotorregeling met commonrail-inspuiting: De regeling van de Kubota-motoren.
- EControls ECM 4G, motorregeleenheid: De regeling van de benzine- en LPG-uitvoeringen.
- 854E (J1939), dieselmotorregeling met commonrail-inspuiting: De motorregeling van de zwaardere verreikers.
- ALC-500, instrumentenpaneel: Het instrumentenpaneel van de S-serie.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en in grafiek.
- Onderhoud bijhouden: De onderhoudsintervallen en uitgevoerde werkzaamheden, met een servicerapport.
- Aanvullende acties uitvoeren: De extra procedures die Jaltest per regeleenheid aanbiedt, voor zover die voor het systeem beschikbaar zijn.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke Genie-machine met de ronde 5-pins Deutsch-aansluiting bij de onderbediening. Onderstaande series voert Jaltest in de MHE-dekking; voor hoogwerkers en verreikers geldt geen OBD-verplichting, dus deze stekker blijft ook op nieuwere machines in gebruik. De exacte plaats van de aansluiting verschilt per serie.
Genie:
- S-60 Series: Telescoophoogwerker.
- S-80 Series: Telescoophoogwerker.
- S-120 Series: Telescoophoogwerker.
- Z-40 Series: Knikarmhoogwerker.
- Z-60 Series: Knikarmhoogwerker.
- Z-80 Series: Knikarmhoogwerker.
- GS-3200 Series: Schaarhoogwerker.
- GTH-4000 Series: Verreiker.
Verpakkingsinhoud
- 1x Jaltest (JDC558A) | Genie 5-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen
Technische specificaties
Algemeen
- Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk
- Jaltest
- Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product
- Verloopkabel
- In welke kabelset deze kabel ook zit. Heb je die set al, dan hoef je de kabel niet los te kopen.Onderdeel van kabelset
- MHE-kabelset hoogwerkers en verreikers
Geschikt voor
- Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat
- Jaltest
- Op welke versie van de Jaltest Link interface de kabel past. Sommige kabels werken alleen op de nieuwste V9.Jaltest Link versie
- Link V8.1
- Link V9
- Welke Jaltest-module je nodig hebt om de kabel te gebruiken. Zonder de juiste licentie werkt de kabel niet.Jaltest-softwaremodule
- MHE intern transport
Aansluitingen
- De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde
- 5-pins OBD (rond, Deutsch)
- De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde
- 16-pins OBD2
Diagnosefuncties
- Je ziet de actuele meetwaarden van sensoren terwijl het voertuig draait. Handig om storingen op te sporen.Live data bekijken
- Ja
Afmetingen en gewicht
- Hoe lang de kabel is. Een langere kabel geeft meer bewegingsruimte bij een poort die lastig bereikbaar is.Kabellengte
- 30 cm
- Referentienummer
- JDC558A
Overige specificaties
- Toepassing
- Genie hoogwerkers, schaarhoogwerkers en verreikers
- Regeleenheden
- MCM, 404D/404F en ECM Perkins, EMR4 - EDC 17 CV52/CV54 en EMR5 - EDC MD1, E-CDIS, EControls ECM 4G, 854E en ALC-500
- Jaltest-module
- Jaltest MHE (intern transport- en hijsmaterieel)
- Onderdeel van kabelset
- MHE-kabelset hoogwerkers en verreikers (70002028)
