Jaltest | SKU: JDC559A

Jaltest (JDC559A) | Haulotte 6+6-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Name: Jaltest (JDC559A) | Haulotte 6+6-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen
Brand: Jaltest
SKU: JDC559A
Price: 137.95 EUR
Availability: InStock

€137,95 incl.

€114,01 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

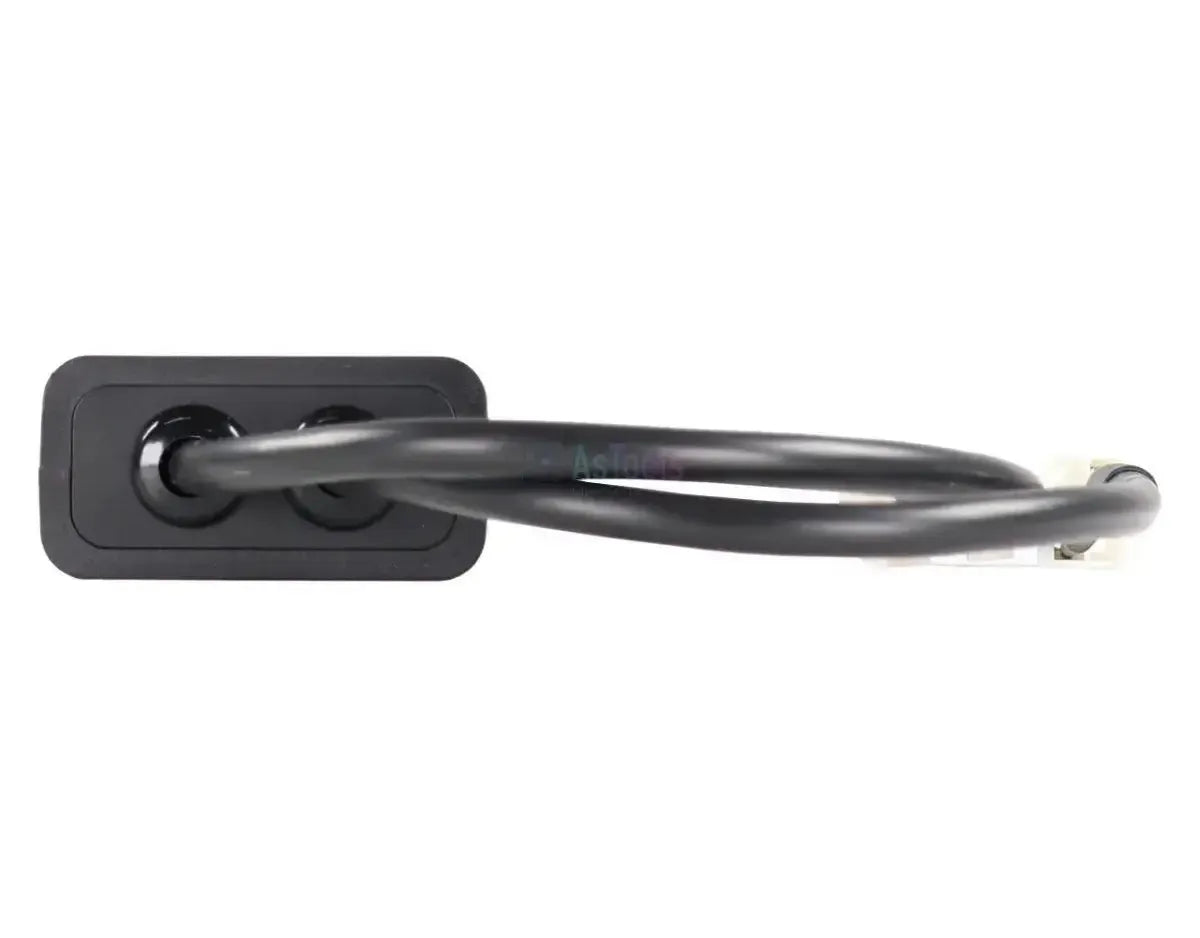

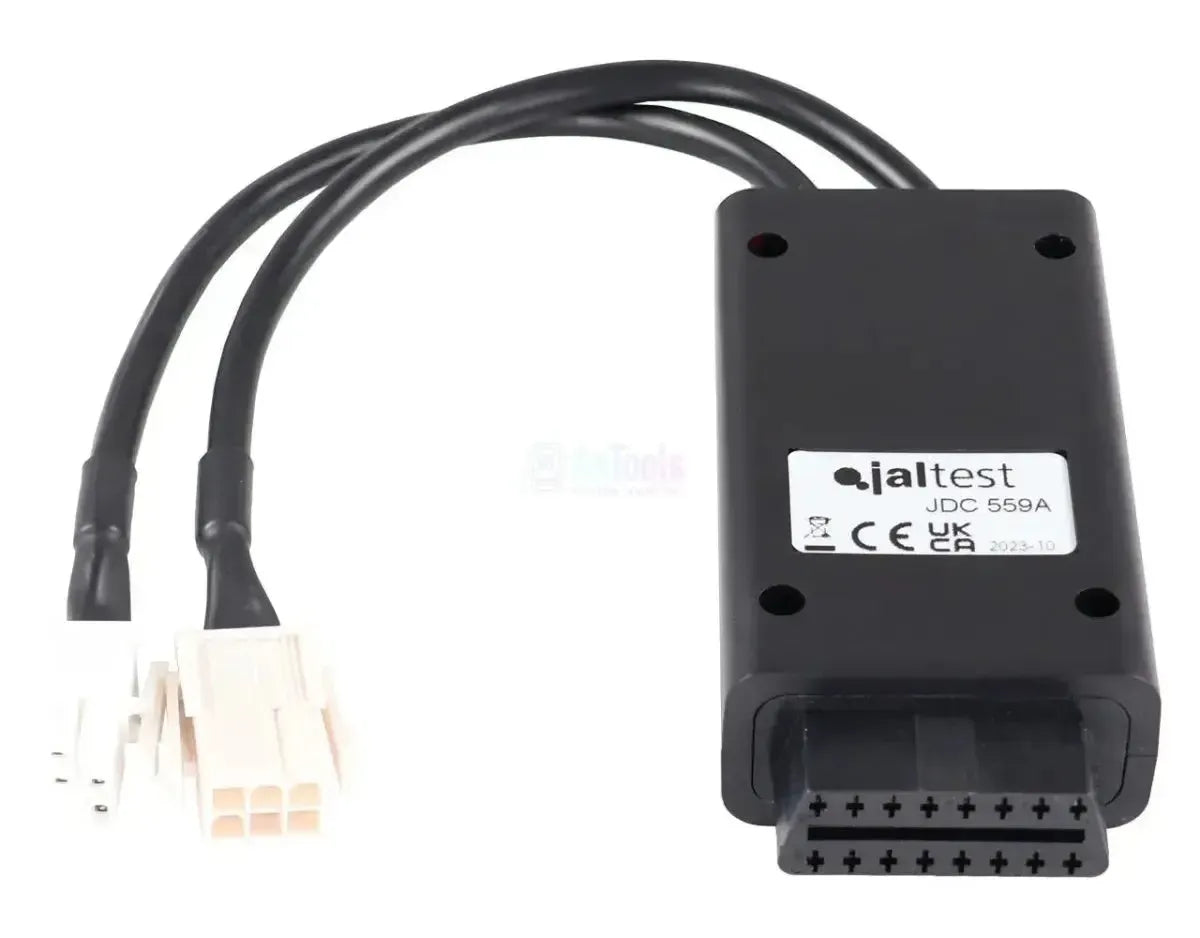

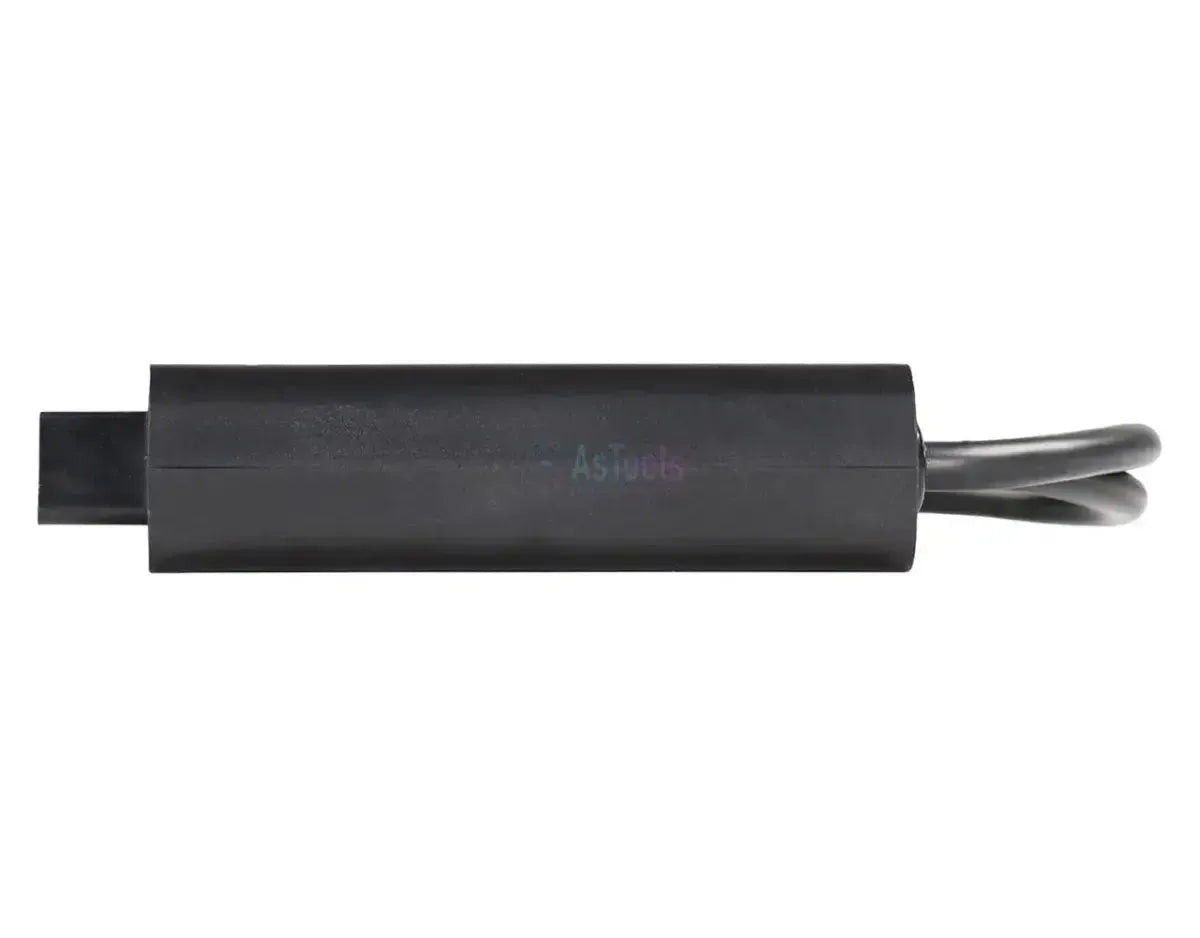

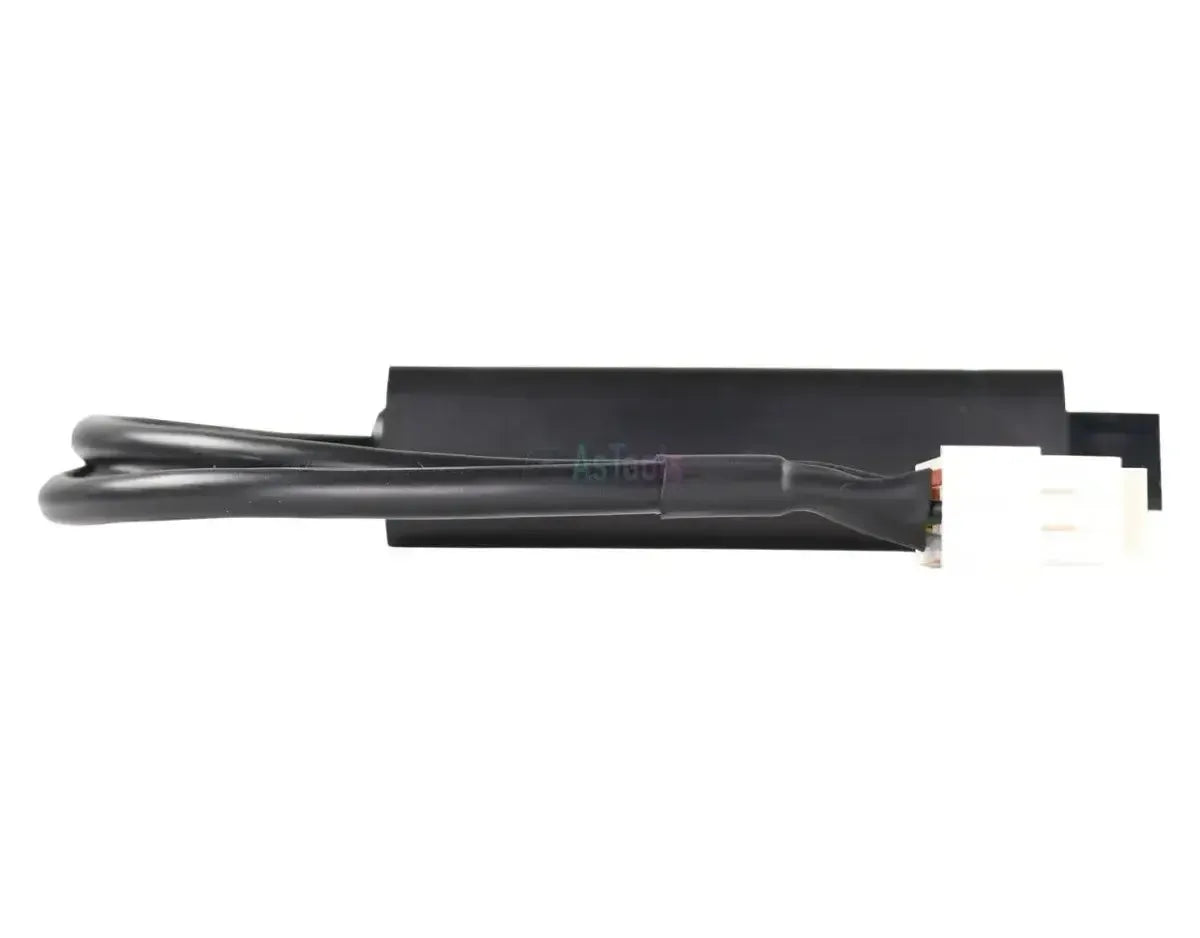

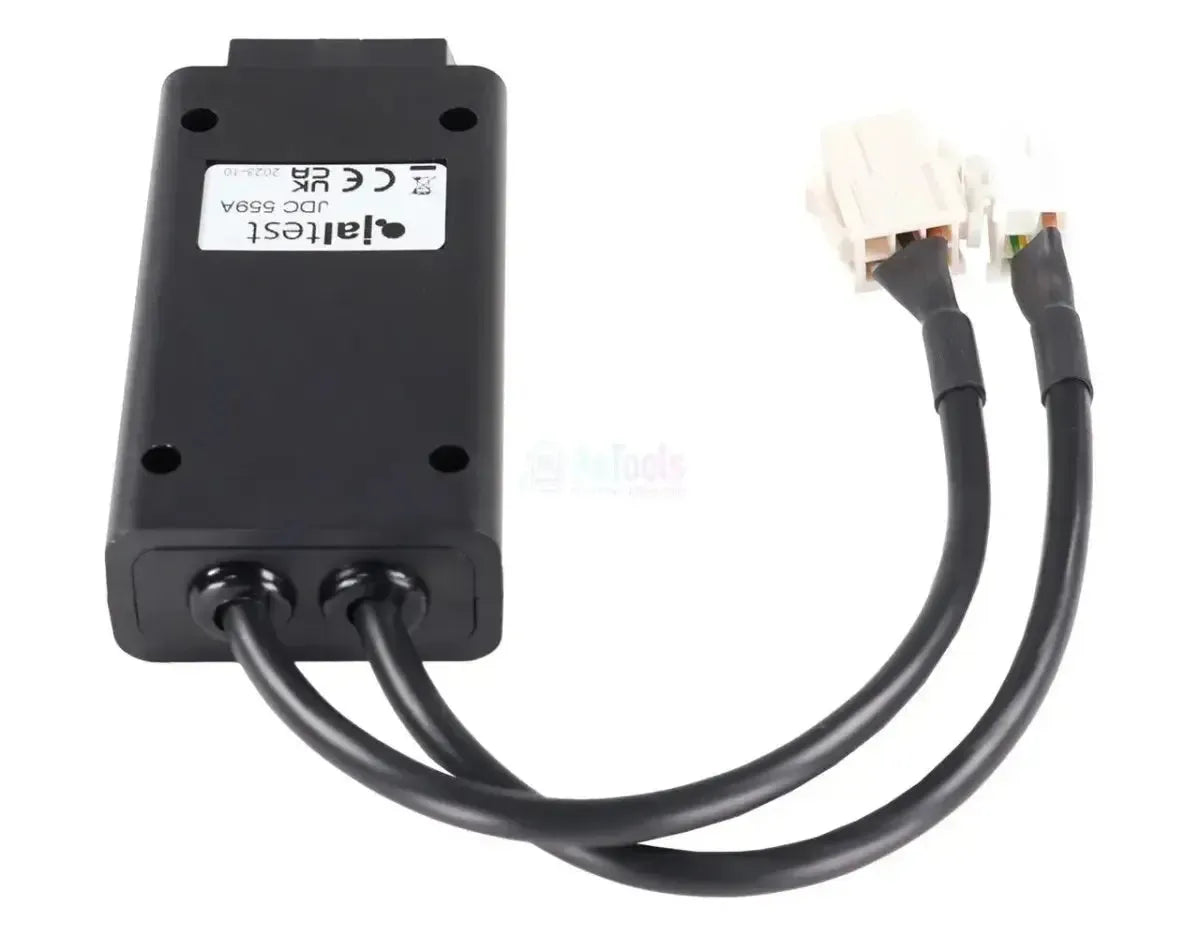

De Jaltest JDC559A koppelt de 6+6-pins diagnoseaansluiting van Haulotte-hoogwerkers en -verreikers aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Direct achter de OBD2-koppeling zit een zwart rechthoekig kastje waaruit twee takken komen, elk met een witte 6-polige stekker in twee rijen van drie. Die twee stekkers zijn een passend paar: de ene draagt contactbussen, de andere een pennenkap. Het snoer is 30 cm lang.

Met beide takken aangesloten bereikt de Jaltest-software de regeleenheden zonder tussentijds om te steken. Dat zijn de hydraulieksturing HYDRAULICS in zowel de CAN- als de oudere RS232-uitvoering, de motorregeling ECM Kohler inclusief de Stage V-uitvoering, en op de HA-serie de E-CDIS van de Kubota-motoren. Op de HTL-verreikers staat daarvan alleen de Kohler-regeling in de dekking. De kabel werkt met Jaltest Link V8.1 én V9 en valt onder de module Jaltest MHE.

PLUSPUNTEN

✔Beide 6-polige stekkers in één kabel, zodat u tijdens het diagnosewerk niet hoeft om te steken.

✔Bereikt de hydraulieksturing HYDRAULICS in zowel de CAN- als de oudere RS232-uitvoering, dus over meerdere machinegeneraties.

✔Dekt de motorregeling ECM Kohler, inclusief de Stage V-uitvoering van de recentere machines.

✔Op de HA-hoogwerkers ook de E-CDIS-regeling van de Kubota-motoren, en bruikbaar met Link V8.1 én V9.

AANDACHTSPUNTEN

✕Op de HTL-verreikers staat alleen de Kohler-regeling in de dekking; de E-CDIS komt daar niet voor.

✕De RS232-uitvoering van HYDRAULICS hoort bij de oudere machines; welke van de twee op uw machine zit, bepaalt wat u ziet.

✕Alleen voor de 6+6-pins Haulotte-aansluiting. Haulotte-machines met één 4-pins stekker vallen onder JDC549.9, die aan de interfacezijde niet op OBD2 maar op een 26-pins DB26 eindigt.

✕Met 30 cm is het snoer kort, dus u werkt dicht bij de onderbediening.

Toepassingen en functionaliteiten

Via deze dubbele verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke systemen aanwezig zijn, verschilt per serie en per motorisering: de hoogwerkers hebben meer aan boord dan de HTL-verreikers. Onderstaande eenheden komen uit de MHE-dekking van Jaltest.

Regeleenheden die u kunt benaderen

HYDRAULICS (CAN), hydraulieksysteem: De hydraulieksturing van de machine op de CAN-bus.
HYDRAULICS (RS232), hydraulieksysteem: Dezelfde sturing op de oudere machines met seriële verbinding.
ECM Kohler, dieselmotorregeling met commonrail-inspuiting: De motorregeling van de Kohler-dieselmotoren.
ECM Kohler (Stage V), dieselmotorregeling met commonrail-inspuiting: De Stage V-uitvoering van diezelfde motorregeling.
E-CDIS, dieselmotorregeling met commonrail-inspuiting: De motorregeling van de Kubota-motoren op de HA-serie.

Wat u kunt doen

Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en in grafiek.
Onderhoud bijhouden: De onderhoudsintervallen en uitgevoerde werkzaamheden, met een servicerapport.
Aanvullende acties uitvoeren: De extra procedures die Jaltest per regeleenheid aanbiedt, voor zover die voor het systeem beschikbaar zijn.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Haulotte-machine waar de aansluiting bij de onderbediening uit een 6+6-pins verbinding bestaat. Onderstaande series voert Jaltest in de MHE-dekking; voor hoogwerkers en verreikers geldt geen OBD-verplichting, dus deze opzet komt ook op nieuwere Haulottes nog voor. Machines met één 4-pins aansluiting horen bij JDC549.9.

Haulotte:

HA Series: HA 12 tot en met HA 80, knikarmhoogwerker.
H Series: H 12 tot en met H 43, schaarhoogwerker.
HT Series: HT 16 tot en met HT 67, telescoophoogwerker.
HTL Series: HTL 3000 tot en met HTL 9000, verreiker.
COMPACT 10 DX en COMPACT 12 DX: Schaarhoogwerker.
STAR Series: STAR 6, 8 en 10, verticale mastlift.
OPTIMUM 8: Schaarhoogwerker.
SIGMA 16: Telescoophoogwerker.

💡

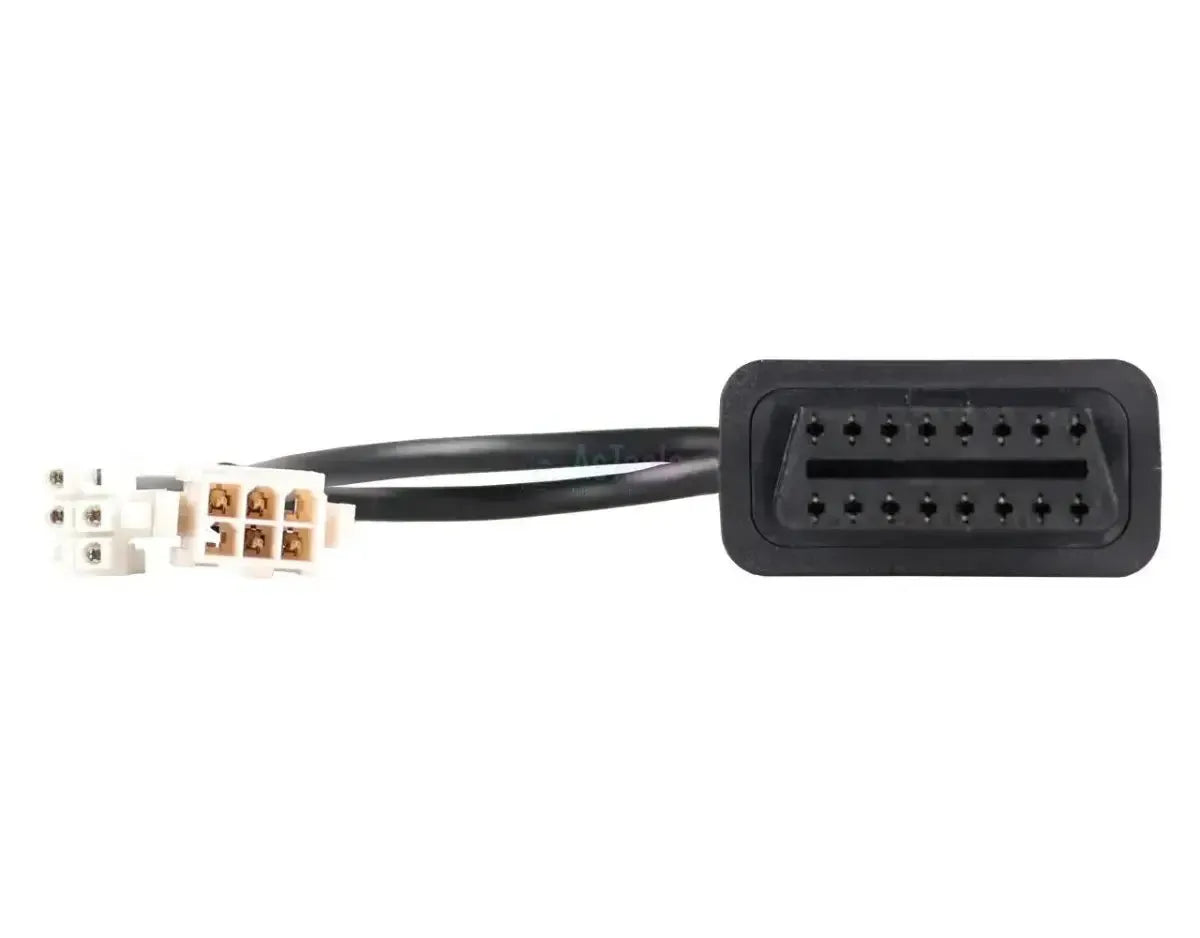

Goed om te weten: De twee witte 6-polige stekkers vormen een passend paar, de ene met contactbussen en de andere met pennen. Controleer aan de machine zelf hoe de aansluiting bij de onderbediening is uitgevoerd voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC559A) | Haulotte 6+6-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Technische specificaties

Specificatie	Omschrijving
Merk	Jaltest (Cojali)
Referentienummer	JDC559A
Type	Verloopkabel
Toepassing	Haulotte hoogwerkers en verreikers
Lengte	30 cm
Interface	Jaltest Link V8.1 en V9
Aansluiting machinezijde	6+6-pins OBD (twee witte stekkers, passend paar)
Aansluiting interfacezijde	16-pins OBD2
Regeleenheden	HYDRAULICS (CAN en RS232), ECM Kohler en ECM Kohler (Stage V), E-CDIS
Segment	Hef- en Hijswerktuigen
Jaltest-module	Jaltest MHE (intern transport- en hijsmaterieel)
