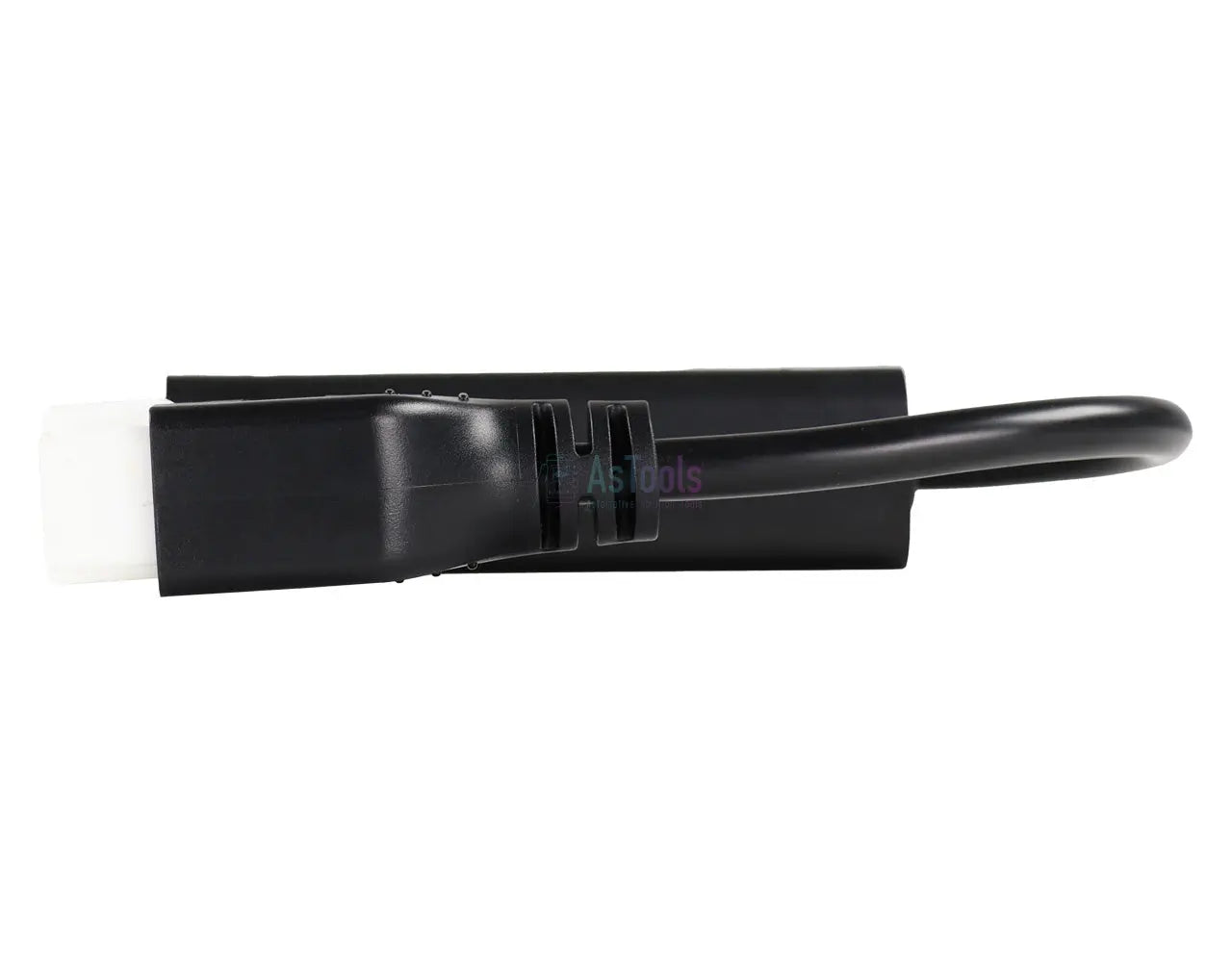

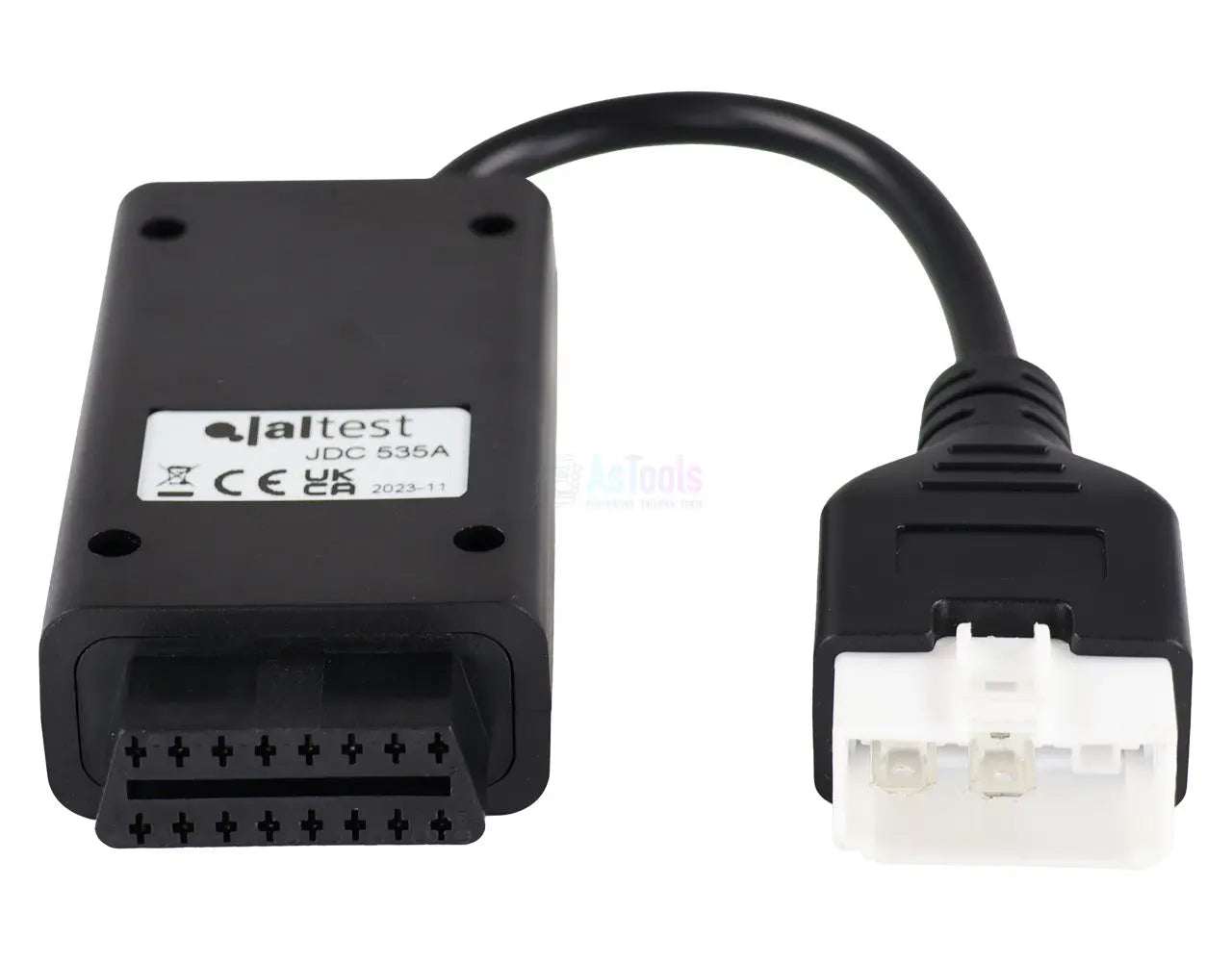

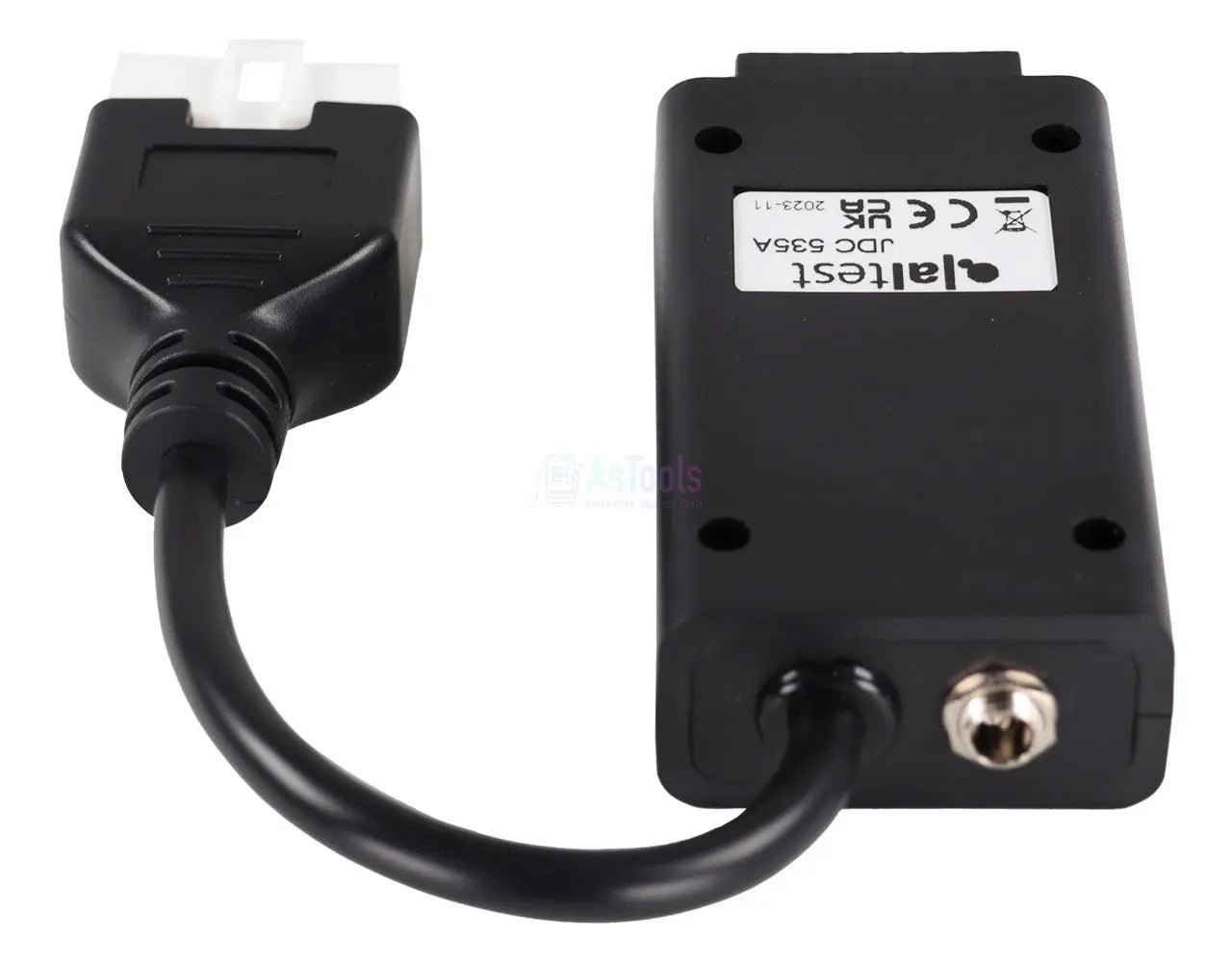

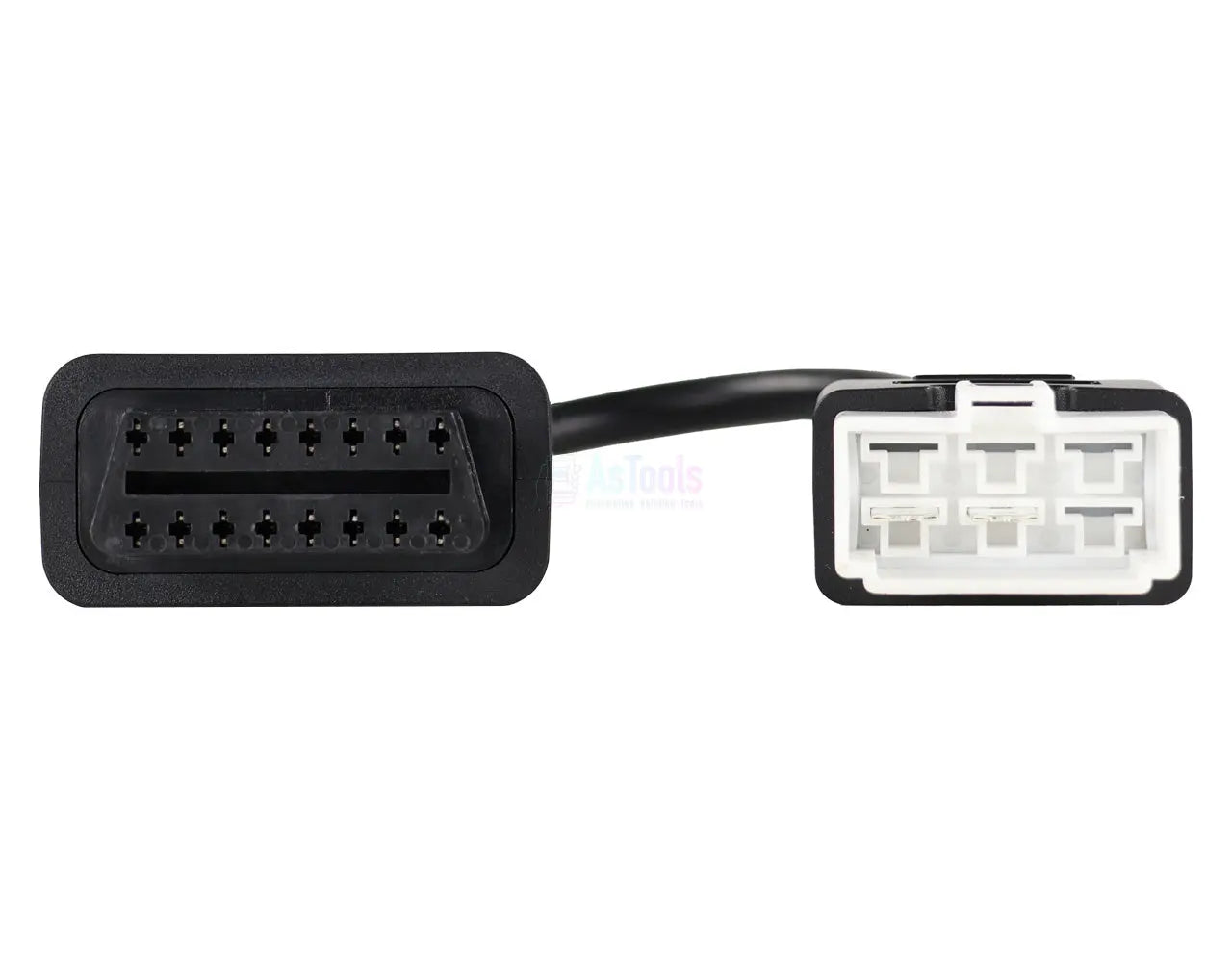

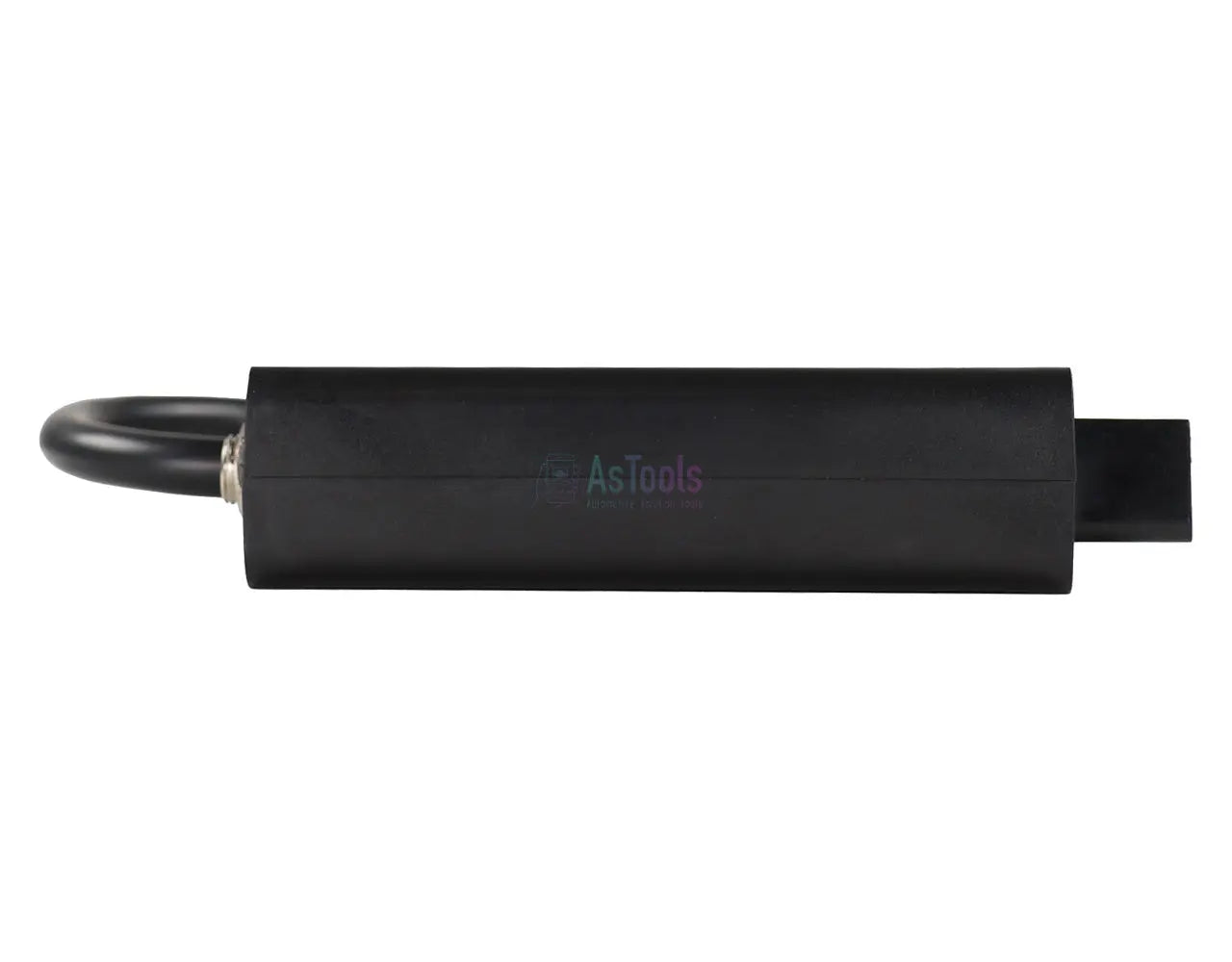

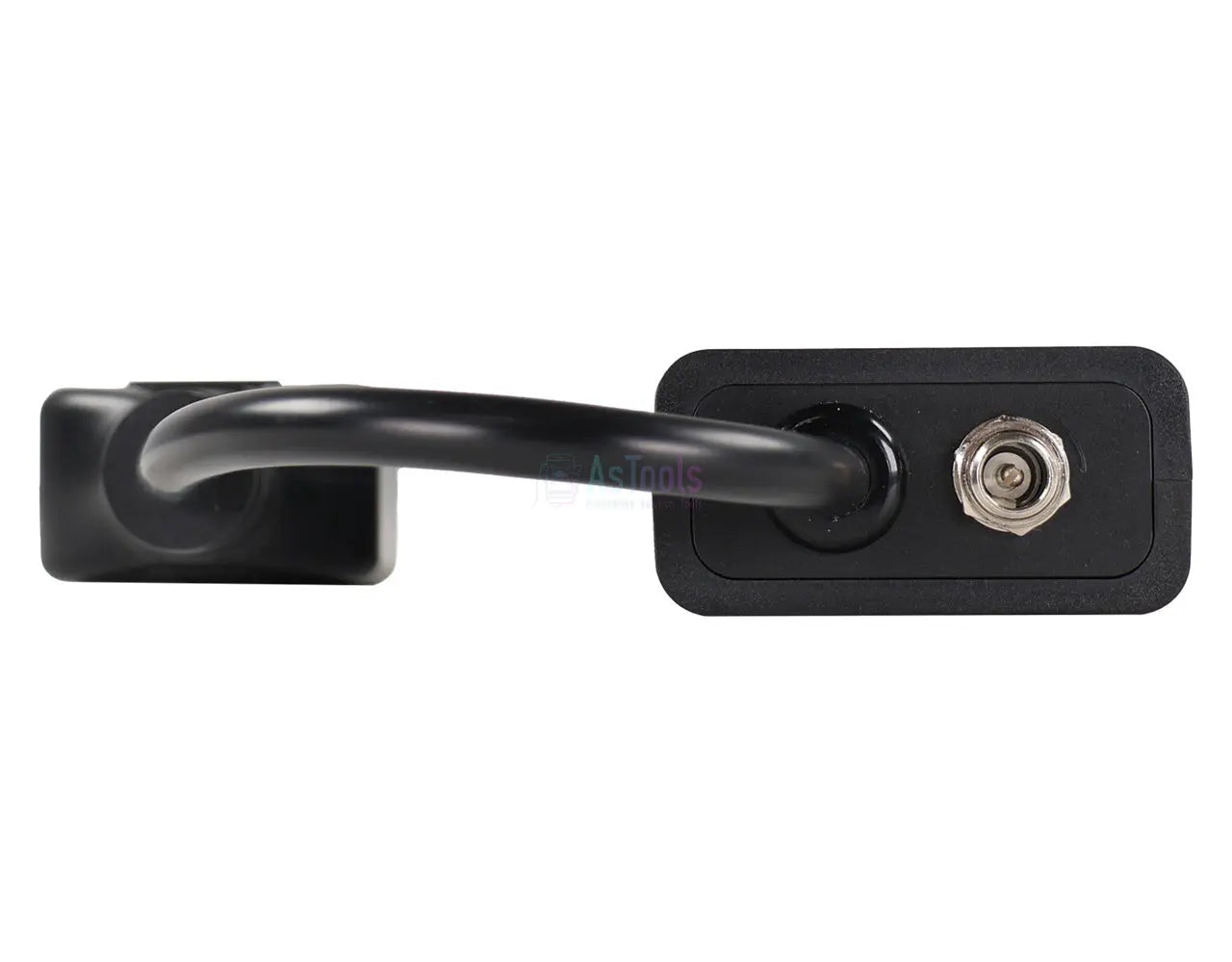

De Jaltest JDC535A is de machinediagnosekabel voor Hitachi graafmachines, wielladers en dumpers. Aan de machinezijde zit een crèmekleurige contacthouder in een zwarte kap, aan de interfacezijde een zwarte 16-pins OBD2-bus, en halverwege de kabel zit een zwart kunststof kastje met een schroef en twee kabelinvoeren. De 6-pins aansluiting zit in de cabine; de kabel meet 28 tot 30 cm.
Met deze verbinding leest de Jaltest-apparatuur niet alleen de Isuzu-motorregeling uit, maar ook de machinezijde van de Hitachi: De centrale machinecomputer MC, de gateway ICF en het instrumentenpaneel MON zitten op dezelfde lijn. De Isuzu 4HK1/4JJ1-regeling wordt daarbij zowel via CAN als via K-Line ondersteund. Daarin zit het verschil met de JDC560A9, die naar de zespolige motorstekker in de motorkabelboom gaat en daar alleen bij de motorregeling komt. Deze kabel is opgegeven voor de Jaltest Link V8.1 en valt onder Jaltest OHW (Off-Highway machines).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke systemen aanwezig zijn, verschilt per serie en uitvoering.
Regeleenheden die u kunt benaderen
- MC, centrale machinecomputer: De computer die de machinefuncties aanstuurt, met foutcodes, meetwaarden en ECU-gegevens.
- ICF, gateway: De gateway van het machinenetwerk; hiervan leest Jaltest de foutcodes.
- 4HK1, 4JJ1 (CAN) Isuzu, commonrail-motorregeling: De motorregeling van de nieuwere Zaxis-generaties, inclusief aanvullende acties.
- 4HK1, 4JJ1 (K Line) Isuzu, commonrail-motorregeling: Dezelfde motorfamilie op de oudere K-Line-communicatie.
- ECM, motorregeling: De motorregeling op machines zonder de Isuzu-specifieke aansturing.
- MON, instrumentenpaneel: Het instrumentenpaneel van de cabine.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en grafiek.
- Onderhoudsgegevens raadplegen: Beschikbaar bij de motorregeling, met de onderhoudsintervallen en een servicerapport.
- Aanvullende acties uitvoeren: Alleen bij de Isuzu-motorregeling op CAN; bij de K-Line-variant zijn die acties niet beschikbaar.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke Hitachi-machine met de 6-pins diagnoseaansluiting in de cabine, herkenbaar aan de crèmekleurige contacthouder in de zwarte kap. Onderstaande series voert Jaltest OHW in de dekking.
Hitachi:
- Zaxis ZX-3 serie (ZX100-3 t/m ZX800-3): (2007 - 2013)
- Zaxis ZX-5 serie (ZX100-5 t/m ZX800-5): (2013 - 2016)
- Zaxis ZX-6 serie (ZX100-6 t/m ZX800-6): (2016 - 2021)
- Zaxis ZX-7 serie (ZX100-7 t/m ZX800-7, Stage V): (ca. 2019 - heden)
- ZW wielladers (ZW100-6/-7, ZW200-5/-6/-7, ZW300-5/-6/-7, ZW500-5/-6): Bouwjaar niet bepalend
- EX mijnbouwgraafmachines (EX1200-6/7, EX1900-6, EX2500-6, EX3600-6, EX5500-6, EX5600-6/7, EX8000-6): Bouwjaar niet bepalend
- EH dumpers (EH1100-3/-5, EH3500-3, EH4000-3, EH5000-3): Bouwjaar niet bepalend
- ZH200-5 / ZH200-6 hybride graafmachines: Bouwjaar niet bepalend
Verpakkingsinhoud
- 1x Jaltest (JDC535A) | Hitachi 6-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC535A |
| Type | Verloopkabel |
| Toepassing | Hitachi graafmachines, wielladers en dumpers |
| Aansluiting machinezijde | 6-pins OBD, crèmekleurige contacthouder in zwarte kap |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Lengte | 28 tot 30 cm |
| Interface | Jaltest Link V8.1 |
| Regeleenheden | MC (centrale machinecomputer), ICF (gateway), Isuzu 4HK1/4JJ1 (CAN en K-Line), ECM (motorregeling) en MON (instrumentenpaneel) |
| Segment | Terrein- en Bouwmachine |
| Jaltest-module | Jaltest OHW (Off-Highway machines) |
