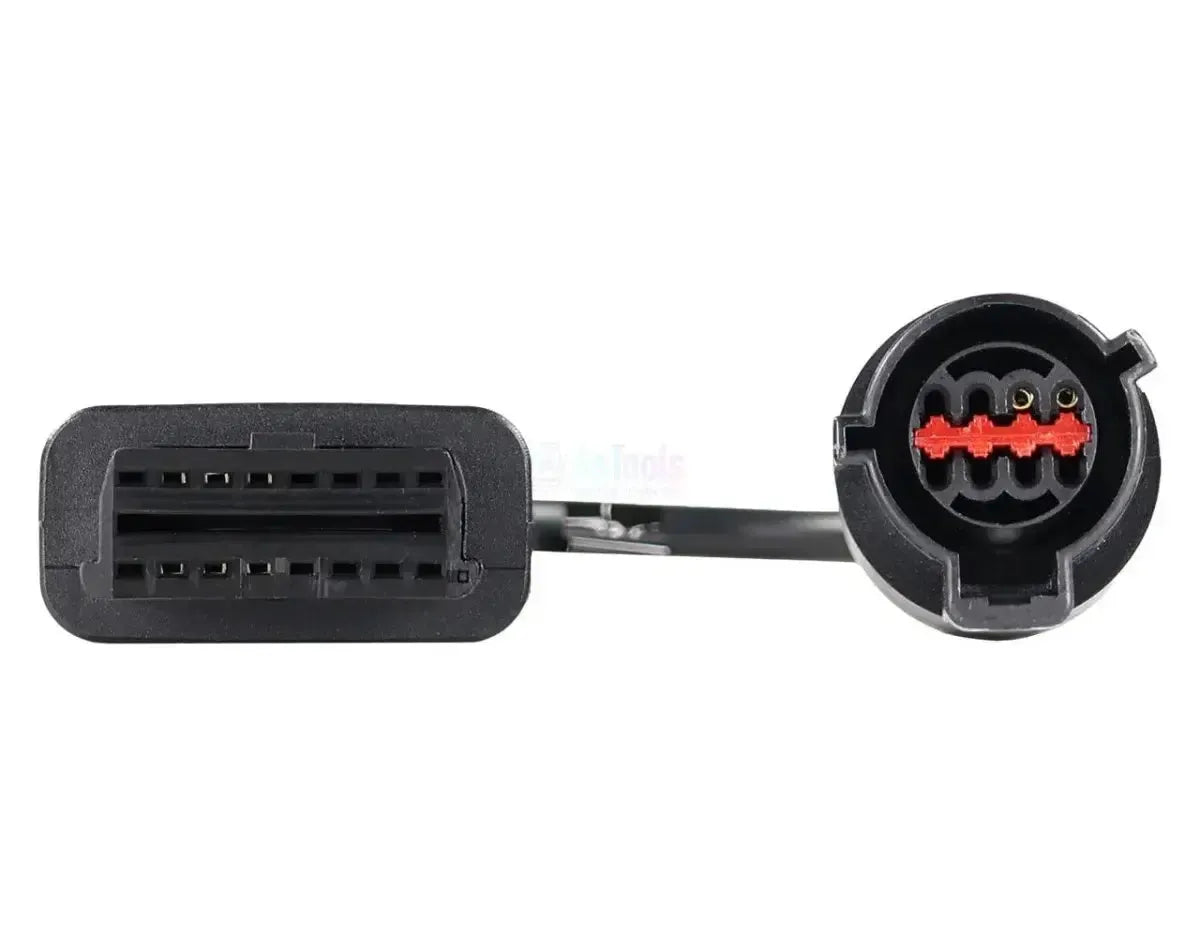

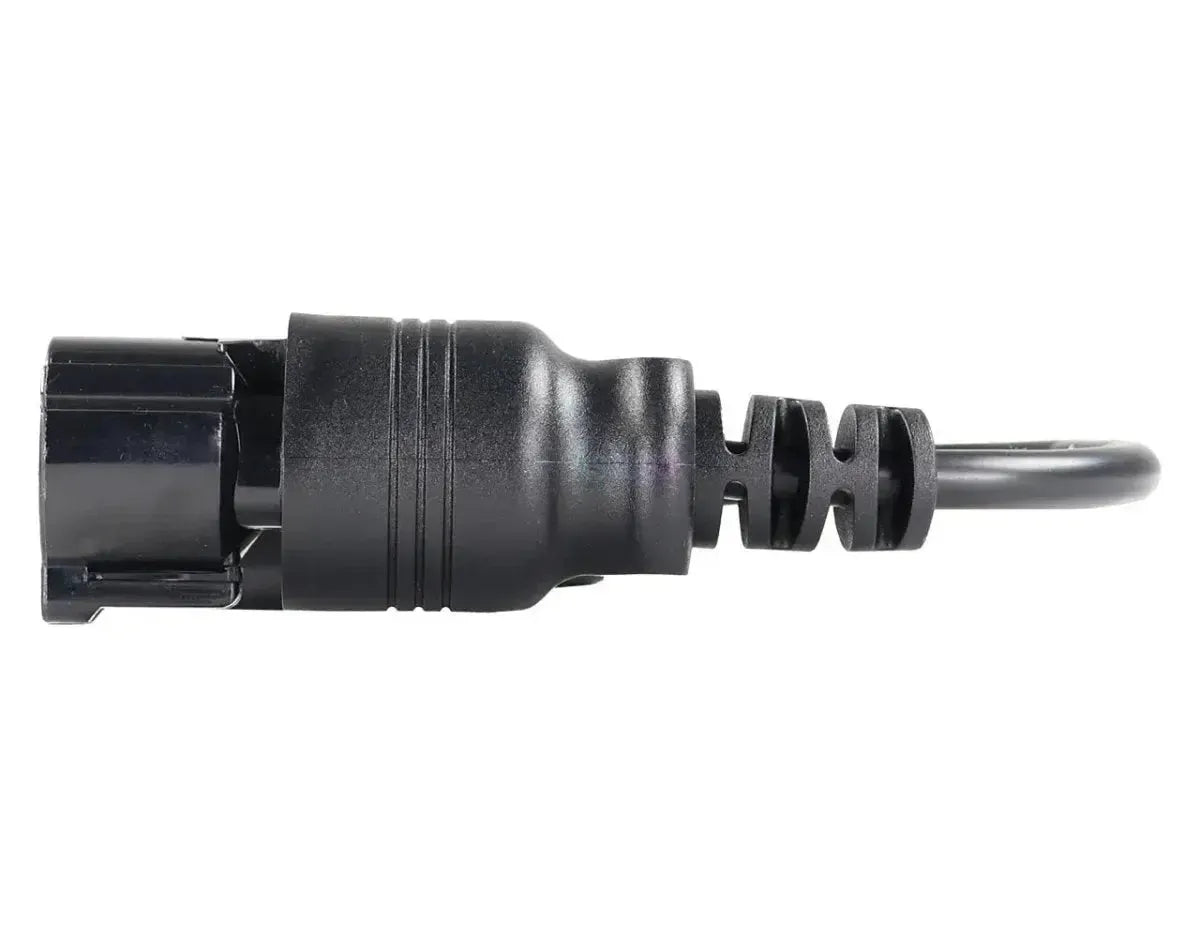

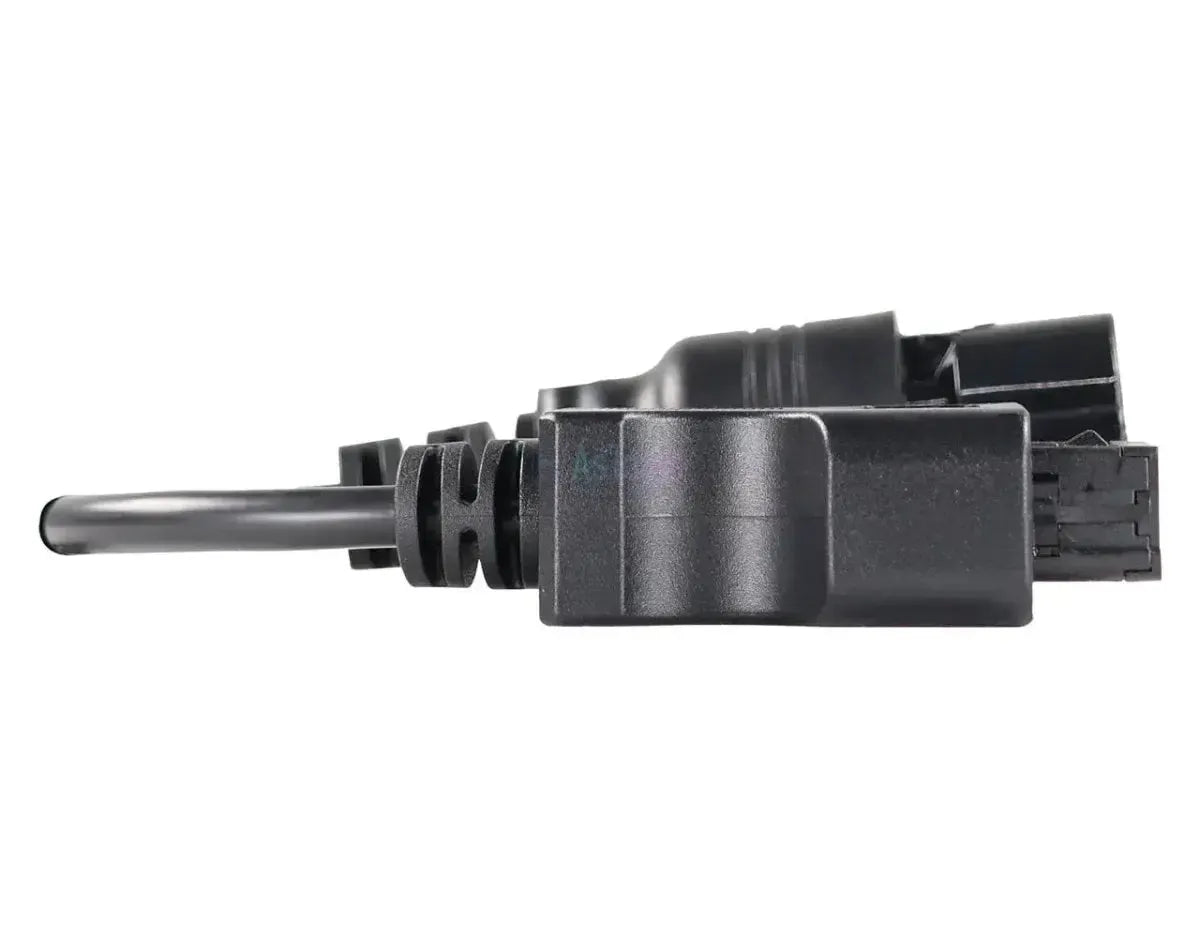

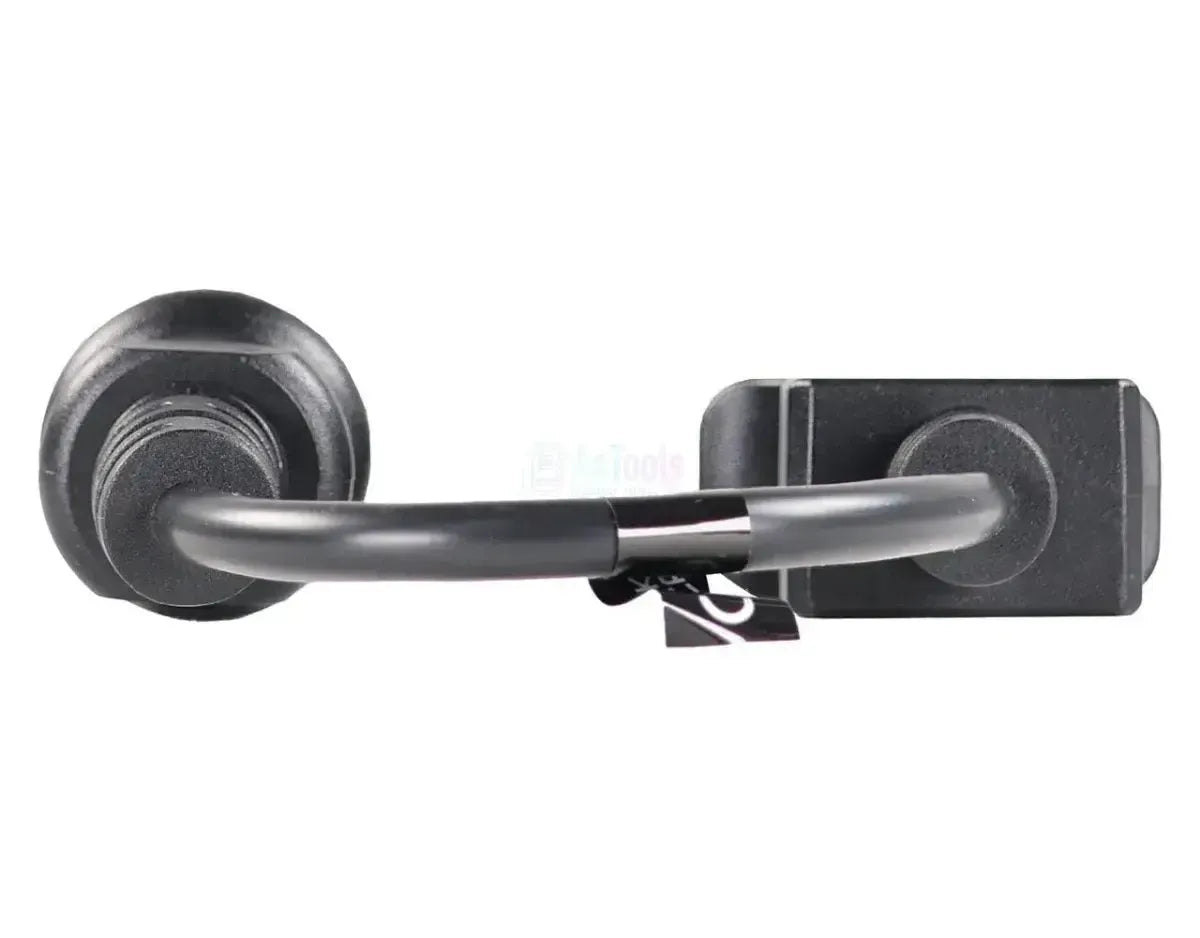

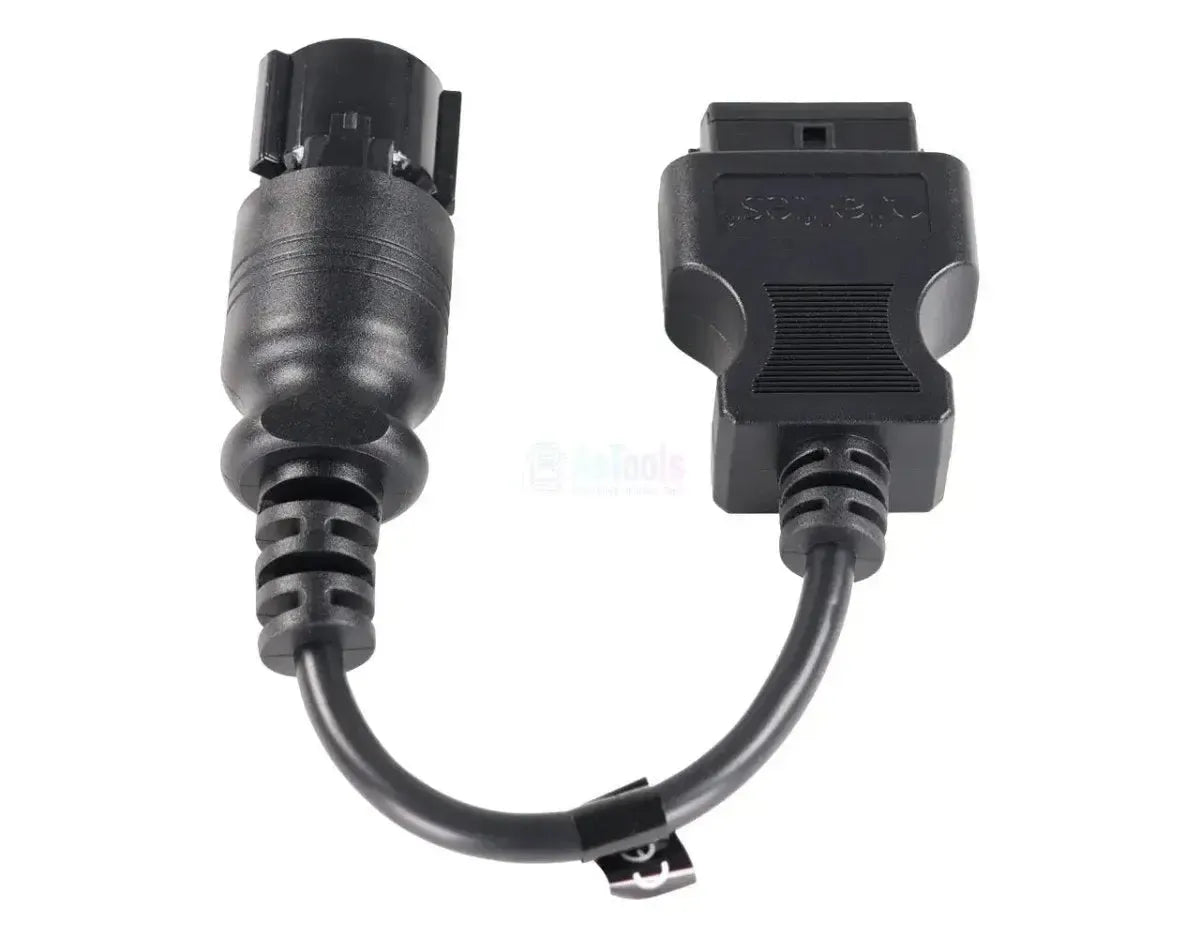

De Jaltest JDC544A sluit de 8-pins diagnoseaansluiting van Hyster-heftrucks met EControls-motormanagement aan op de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de voertuigzijde zit een ronde zwarte stekker met acht posities in twee rijen van vier, een rode afdichting in het front en een rechthoekige borgnok aan de bovenzijde. Op de OBD2-zijde staat het referentienummer in het huis gegoten; het snoer meet 28 tot 30 cm.
Achter die ene aansluiting liggen twee regeleenheden: De motorregeling EControls ECM 4G van de LPG- en benzine-uitvoeringen en de VECU, de centrale voertuigcomputer van de truck. Op de motorregeling leest de Jaltest-software foutcodes, meetwaarden en de onderhoudsgegevens; op de VECU blijft het bij foutcodes en meetwaarden. De kabel werkt met Jaltest Link V8.1 en V9 en valt onder Jaltest MHE en Jaltest OHW.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de heftruck. Achter de ene stekker liggen zowel de motorregeling als de centrale voertuigcomputer, elk met een eigen functieset. Welke systemen aanwezig zijn, verschilt per serie en per motoruitvoering.
Regeleenheden die u kunt benaderen
- EControls ECM 4G, motorregeling: De regeling van de LPG- en benzine-uitvoeringen, met foutcodes, meetwaarden en onderhoudsgegevens.
- VECU, centrale voertuigcomputer: De voertuigcomputer van de truck, met foutcodes en meetwaarden.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en grafiek.
- Onderhoudsgegevens raadplegen: De onderhoudsintervallen bij de EControls-motorregeling; bij de VECU staat deze functie niet in de dekking.
Compatibele voertuigen en toepassingen
Bepalend is de motorregeling, niet het bouwjaar. Deze kabel past op de Hyster-heftrucks met EControls-motormanagement en de ronde 8-pins diagnoseaansluiting. Voor heftrucks geldt geen verplichte diagnoseaansluiting, dus deze stekker blijft ook op nieuwere trucks in gebruik. Onderstaande series voert Jaltest in de dekking; welke stekker er bij u op de truck zit, controleert u aan de machine zelf voordat u bestelt.
Hyster (EControls-motoren):
- H40-60XT (EControls ECM 4G): Bouwjaar niet bepalend.
- H2.0-3.5XT: De Europese benaming van de XT-serie.
- H40-70FT / H2.0-3.5FT: De LPG-uitvoering.
- S40-70FT / S2.0-3.5FT: De LPG-uitvoering.
- H80-120FT: De LPG-uitvoering.
Verpakkingsinhoud
- 1x Jaltest (JDC544A) | Hyster 8-pins OBD - 16-pins OBD2 Verloopkabel | Werkvoertuig
Technische specificaties
Algemeen
- De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
- Jaltest (Cojali)
- Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
- Verloopkabel
- Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
- OHW bouw- en terreinmachines
- MHE intern transport
Aansluitingen
- Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
- De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
- 16-pins OBD2
- De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
- 8-pins OBD
- Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
- 28 tot 30 cm
Diagnosefuncties
- Of je foutcodes niet alleen kunt lezen maar ook wissen. Bij sommige systemen kan alleen lezen.Foutcodes wissen
- Ja
- Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
- Ja
Gebruik
- Referentienummer
- JDC544A
- Regeleenheden
- EControls ECM 4G, VECU
Overige specificaties
- Toepassing
- Hyster-heftrucks met EControls-motormanagement
