Jaltest  |  SKU: JDC561A9

Jaltest (JDC561A9) | Hitachi 8-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

€69,95 incl.
€57,81 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

De Jaltest JDC561A9 staat officieel omschreven als diagnosekabel voor Hitachi met Isuzu-motoren, 8-pin en zet die 8-pins motorstekker om naar de standaard 16-pins OBD2-aansluiting. De connector zit in de motorkabelboom bij de motor en niet bij de diagnoseaansluiting in de cabine. De kabel meet 30 cm en is afgestemd op de Jaltest Link V9.

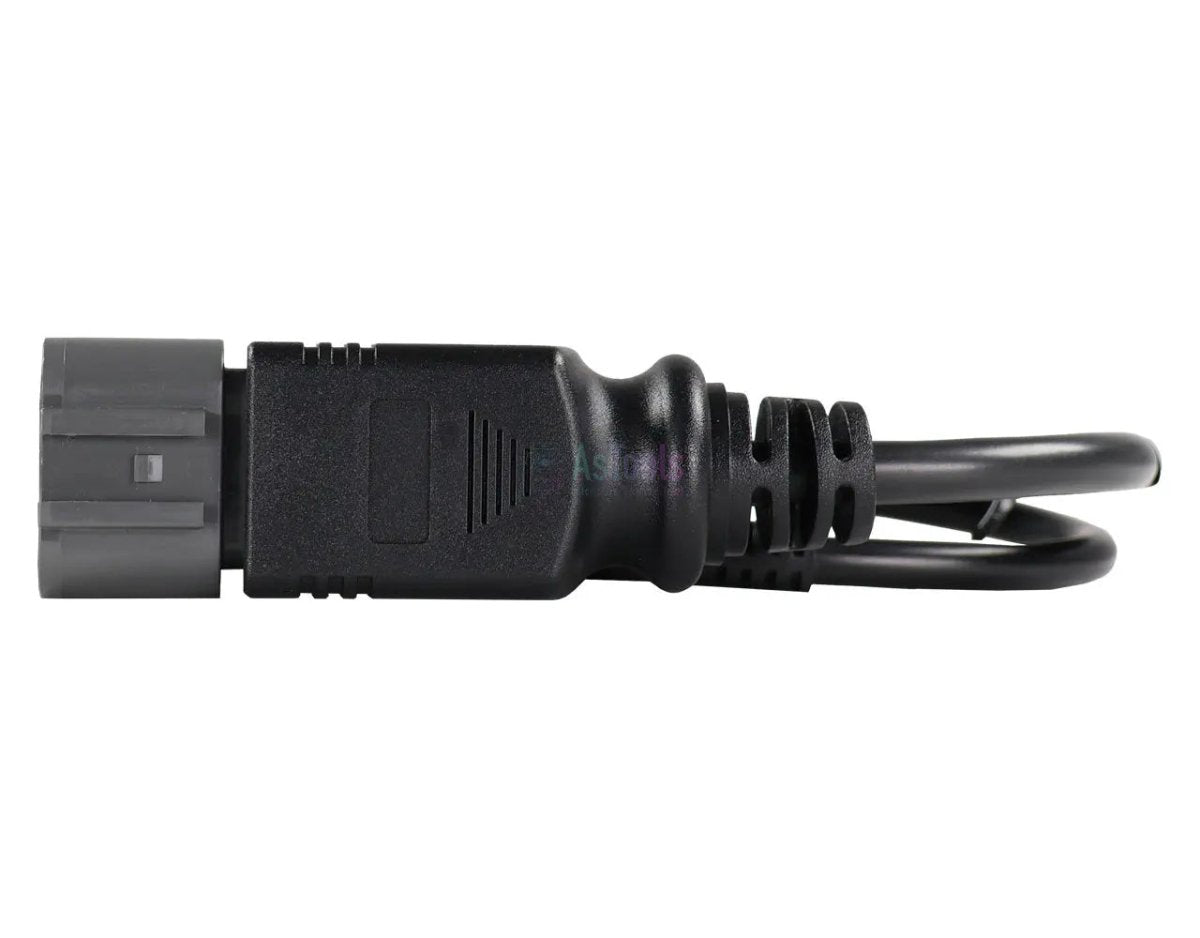

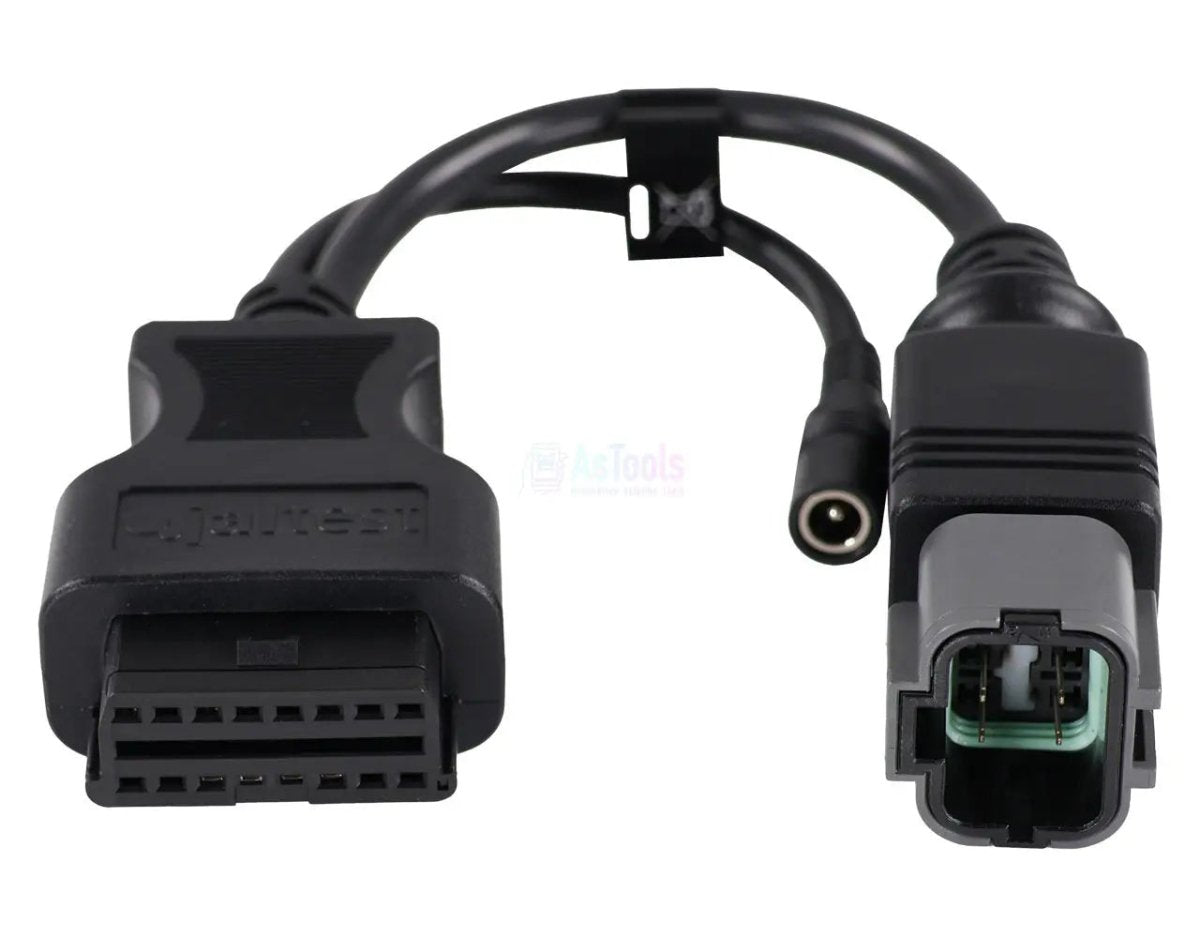

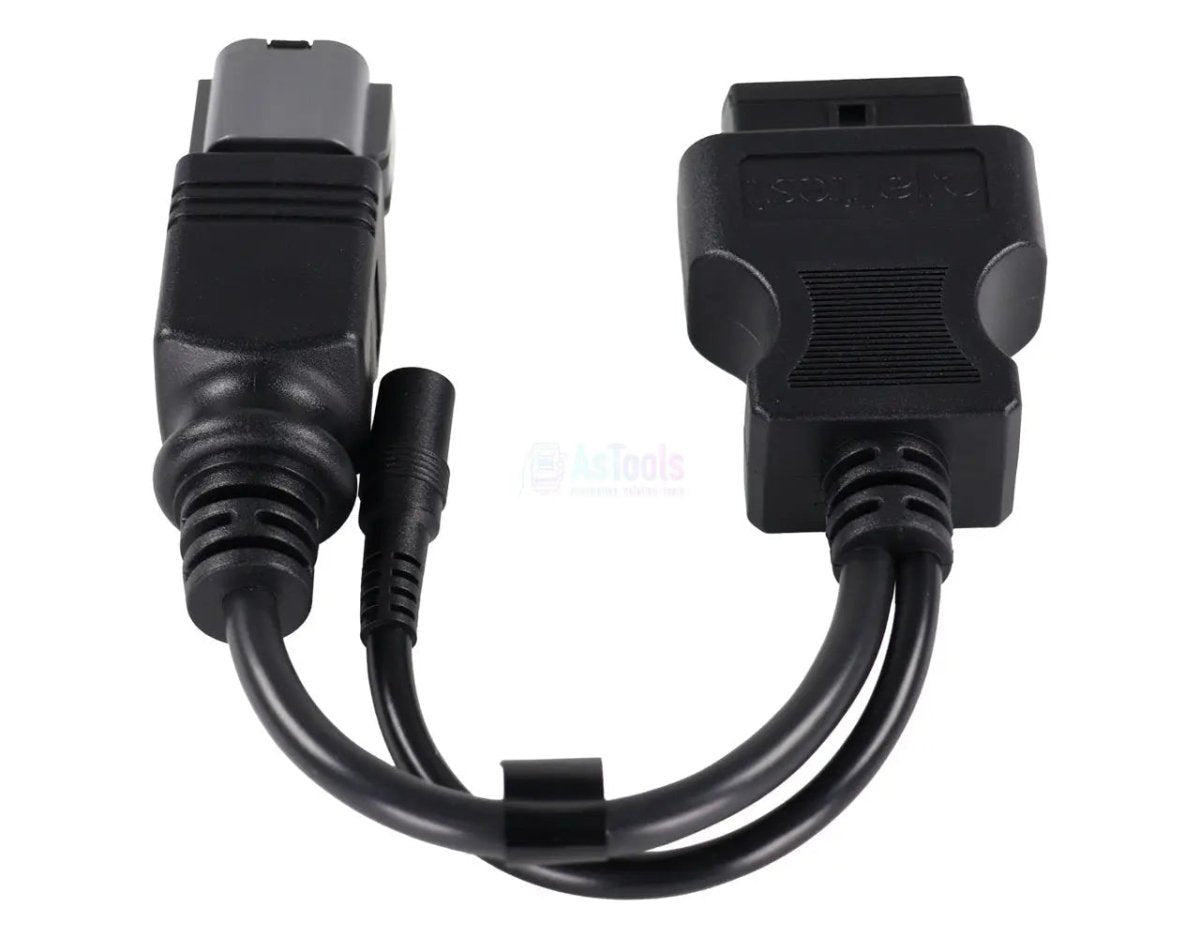

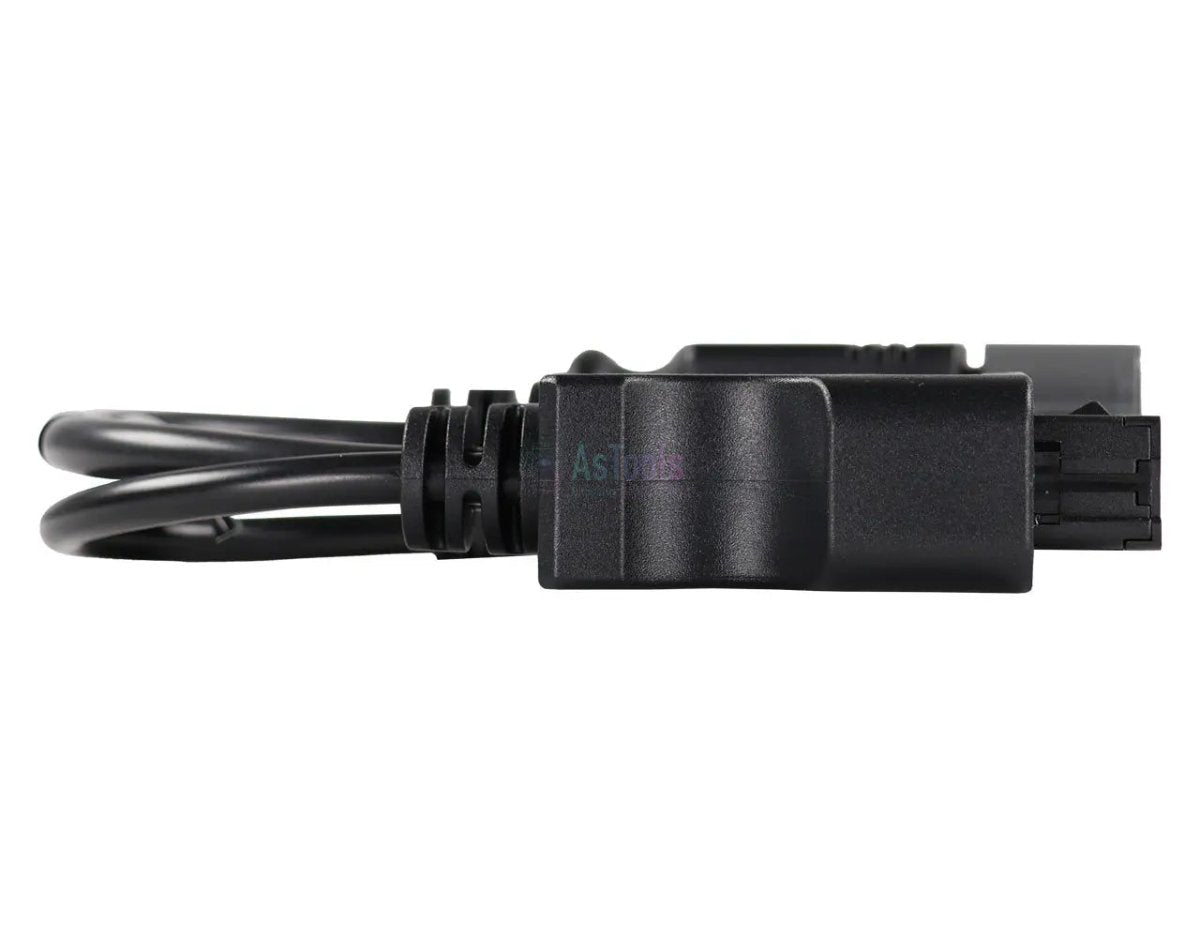

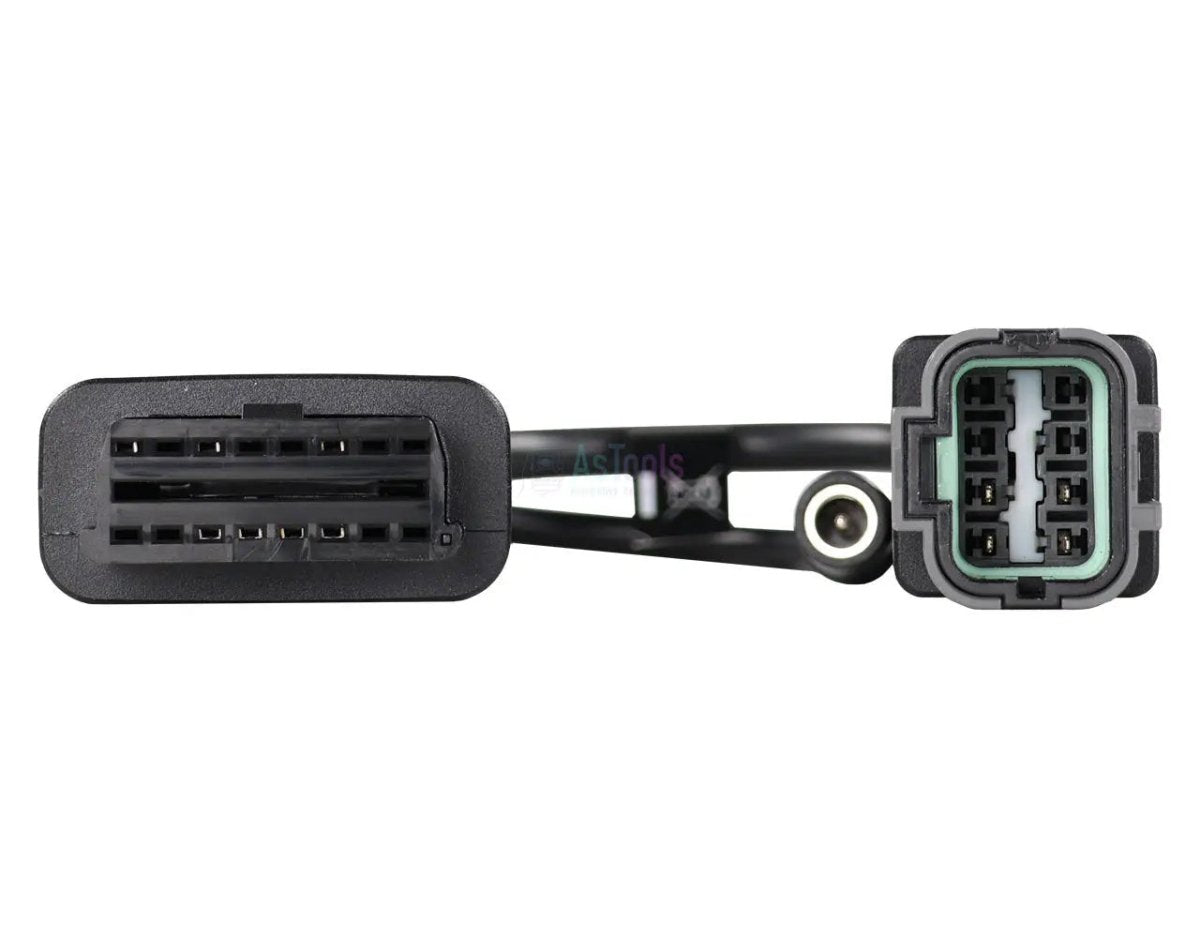

Aan de interfacezijde zit een zwarte 16-pins OBD2-bus met het OBD-symbool op de behuizing. De machinezijde is aan de vorm te herkennen: Een grijze, vierkante stekkerhuls met een groene afdichtring in de opening, een rubberen tule op de kabel en een zwart overspuitstuk daarachter. Halverwege takt een dunnere leiding af naar een DC-voedingsbus; de 6-pins JDC560A9 heeft op die plaats juist een volledig zwarte huls zonder groene afdichting. De kabel valt onder Jaltest OHW (Off-Highway machines).

PLUSPUNTEN

✔Sluit aan op de 8-pins motorkabelboom van de Isuzu-motoren, de uitvoering die de 6-pins kabel niet bedient.
✔Benadert de 4HK1- en 4JJ1-motorregeling rechtstreeks aan de motorzijde.
✔Ook geschikt voor de machines waar de motordiagnose via CAN loopt in plaats van K-Line.
✔Aan de grijze huls met groene afdichting ziet u in één oogopslag dat u de 8-pins uitvoering in handen heeft.

AANDACHTSPUNTEN

✕Alleen voor de 8-pins motorstekker; machines met de volledig zwarte 6-pins huls vragen de JDC560A9.
✕De AdBlue/DEF-regeling komt alleen voor op de machines met uitlaatgasnabehandeling, zoals de nieuwere Zaxis-generaties.
✕De machinesystemen (MC-machinecomputer, ICF-gateway en MON-display) benadert u via de diagnoseaansluiting in de cabine, niet via deze motorstekker.
✕Naast de diagnoseleiding zit een aftakking met DC-voedingsbus; op de productfoto ligt daar een losse voedingskabel met haakse stekker naast.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de motorregeling van de machine. Welke uitvoering aanwezig is, hangt af van de motor en de generatie van de Zaxis.

Regeleenheden die u kunt benaderen

  • 4HK1 en 4JJ1 (K-Line) — Isuzu common-rail motorregeling: De common-rail motorregeling van de Isuzu-viercilinders, in de K-Line-uitvoering.
  • 4HK1 en 4JJ1 (CAN) — Isuzu common-rail motorregeling: Dezelfde motorregeling op de nieuwere machines met CAN-verbinding.
  • ECM — motorregeling: De motorregeling zoals Jaltest die bij de zwaardere Isuzu-motoren opgeeft.
  • AdBlue/DEF Isuzu — uitlaatgasnabehandeling: De nabehandelingsregeling op de machines met AdBlue-systeem.

Wat u kunt doen

  • Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
  • Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en grafiek.
  • Onderhoud bijhouden: De onderhoudsintervallen en uitgevoerde werkzaamheden, met een servicerapport.
  • Aanvullende acties uitvoeren: De extra procedures die Jaltest per regeleenheid aanbiedt, voor zover die voor het systeem beschikbaar zijn.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Hitachi-machine waarvan de Isuzu-motor de 8-pins stekker in de motorkabelboom heeft. Onderstaande motorseries voert Jaltest OHW in de dekking; de uitvoering herkent u aan de huls: Grijs met een groene afdichting hoort bij deze kabel, volledig zwart bij de JDC560A9.

Hitachi - Isuzu motorseries:

  • Isuzu 4HK1 (in Zaxis ZX200-3 t/m ZX200-6): (2007 - 2021)
  • Isuzu 4JJ1 (in Zaxis ZX100/ZX200-serie): (2007 - 2021)
  • Isuzu 6WG1 (in Zaxis ZX500/ZX800-serie): (2007 - heden)
  • Isuzu 6HK1 (in Zaxis ZX330-3, ZX350-3, ZX400-3): Bouwjaar niet bepalend
  • Isuzu 6UZ1 (in Zaxis ZX450/ZX470-serie): Bouwjaar niet bepalend
💡
Goed om te weten: De motorstekker zit bij de motor, in de motorkabelboom, en niet bij de diagnoseaansluiting in de cabine. Een grijze huls met groene afdichting wijst op de 8-pins uitvoering, een volledig zwarte huls op de 6-pins uitvoering. Controleer daarom eerst welke aansluiting op uw machine zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC561A9) | Hitachi 8-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Technische specificaties

Specificatie Omschrijving
Merk Jaltest (Cojali)
Referentienummer JDC561A9
Type Verloopkabel
Toepassing Isuzu-dieselmotoren in Hitachi Zaxis-machines
Aansluiting machinezijde 8-pins OBD, grijze stekkerhuls met groene afdichting
Aansluiting interfacezijde 16-pins OBD2
Lengte 30 cm
Interface Jaltest Link V9
Regeleenheden 4HK1 en 4JJ1 (K-Line en CAN) en ECM (motor), AdBlue/DEF (nabehandeling)
Segment Verbrandingsmotor
Jaltest-module Jaltest OHW (Off-Highway machines)
