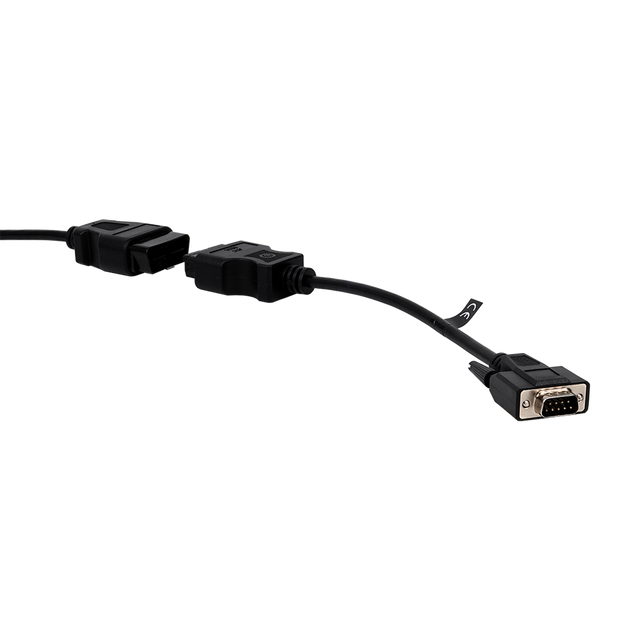

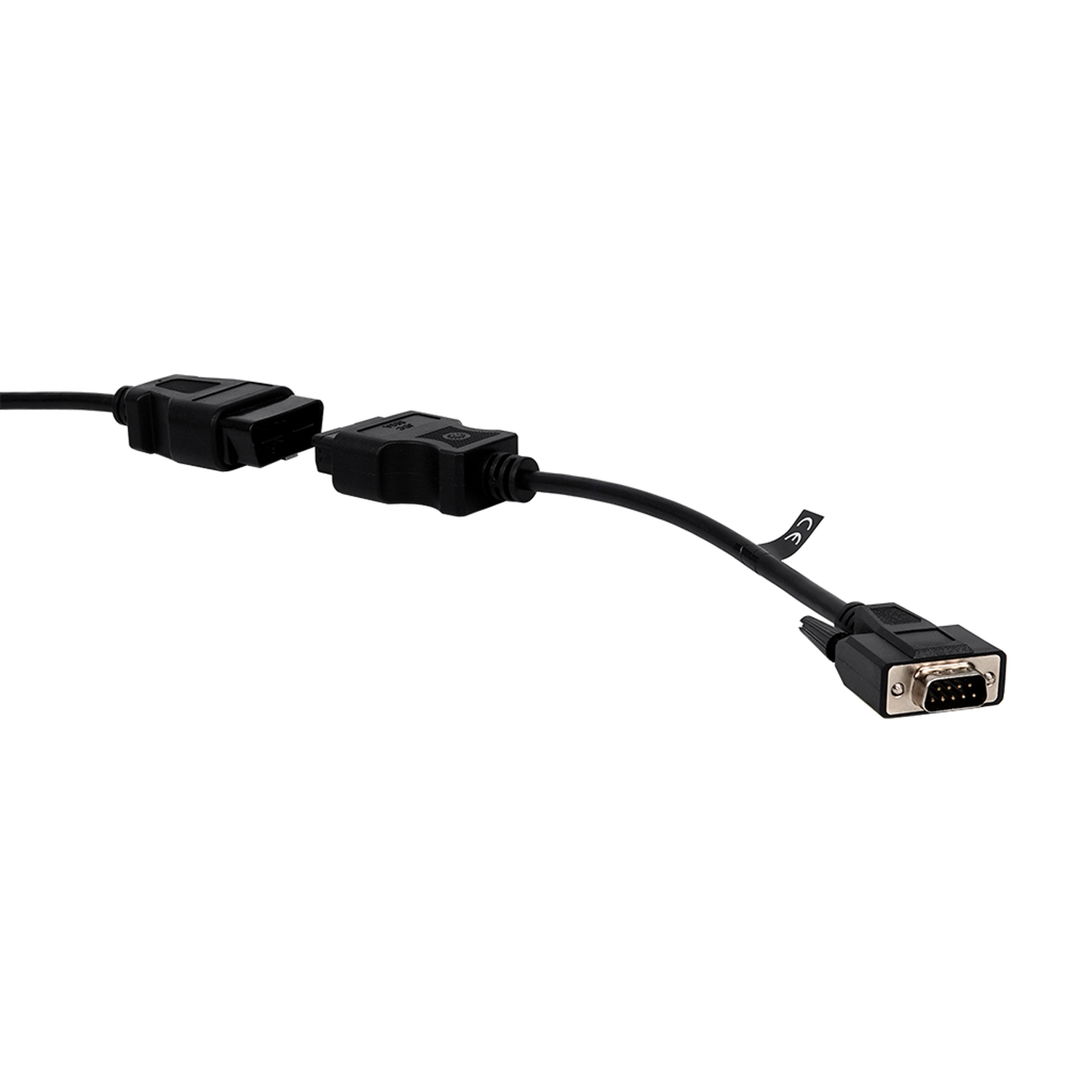

De Jaltest JDC553A is de diagnosekabel tussen de 9-pins SUB-D-aansluiting van Jungheinrich en de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Het snoer meet 28 tot 30 cm. Aan de machinezijde zit een SUB-D-stekker met negen mannelijke pinnen in een vernikkelde D-vormige kraag met twee schroefbouten, aan de andere kant een zwart gegoten OBD2-huis.
Jungheinrich gebruikt deze stekker op de elektrische EFG- en magazijnseries en op de DFG-diesel- en TFG-LPG-heftrucks. Daarachter liggen de machinecomputers MCM, MCM2 en DLC, de hydrauliekregeling HCU, de vermogensmodules LMC en RMC, het instrumentenpaneel DC en, op de DFG/TFG-uitvoeringen, de motorregelingen E-CDIS, EDC 16 U31 en EDC 17 CP20 (CPYA). De kabel valt onder Jaltest MHE.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de truck. Welke systemen aanwezig zijn, verschilt per serie en aandrijving: De elektrische trucks werken met de vermogensmodules, de diesel- en LPG-uitvoeringen daarnaast met een motorregeling.
Regeleenheden die u kunt benaderen
- MCM en MCM2: Centrale voertuigcomputer.
- DLC: Machinecomputer EFG-serie.
- HCU: Hydrauliek van het hefwerk.
- LMC en RMC: Vermogensmodules hef en rijden.
- DC: Instrumentenpaneel, onderhoud.
- E-CDIS: Commonrail, aanvullende acties.
- EDC 16 U31 en EDC 17 CP20: Overige dieselregelingen.
Wat u kunt doen
- Foutcodes: Lezen en wissen per systeem.
- Meetwaarden: In cijfers en grafiek.
- Onderhoud: Intervallen en servicerapport.
- Aanvullende acties: Bij de E-CDIS-motorregeling.
Zo gebruikt u hem
- Stekker zoeken: In de bedieningsruimte of onder de kap.
- Aansluiten: Zet de SUB-D vast met de twee schroefbouten.
- Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
- Contact aan: Schakel de truck in.
- Uitlezen: Kies Jungheinrich en de serie.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op Jungheinrich-heftrucks en -magazijntrucks met de 9-pins SUB-D-aansluiting. Onderstaande series voert Jaltest MHE in de dekking; welke aansluiting er op uw truck zit, controleert u ter plekke.
Jungheinrich:
- EFG-serie (EFG 110 t/m EFG S50): Elektrische vorkheftrucks, 2004 - 2024.
- DFG-serie (DFG 316 t/m DFG 690): Dieselheftrucks, 1999 - 2025.
- TFG-serie (TFG 316 t/m TFG S50): LPG-heftrucks, 2007 - 2025.
- ETV / ETM-serie: Reachtrucks, 1999 - 2024.
- ECE / ECC / ECD-serie: Meeloop- en meerijpallettrucks, 1997 - 2024.
- EJE / EJC / EJD / EJR-serie: Elektrische pallet- en stapelaars, 1995 - 2024.
- ERE / ERD-serie: Meerijpallettrucks, 1995 - 2024.
- ESE / ESD / ESC-serie: Stapelaars en orderpickers, 2004 - 2026.
Verpakkingsinhoud
- 1x Jaltest (JDC553A) | Jungheinrich 9-pins SUBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen
Technische specificaties
Algemeen
- De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
- Jaltest (Cojali)
- Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
- Verloopkabel
- Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
- MHE intern transport
- Voor welke soort voertuigen of machines de kabel bedoeld is. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
- Hef- en hijswerktuig
Aansluitingen
- Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
- De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
- 16-pins OBD2
- De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
- 9-pins SUB-D
- Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
- 28 tot 30 cm
Diagnosefuncties
- Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
- Ja
- Of je kunt zien wanneer het volgende onderhoud nodig is. Handig om een beurt goed te plannen.Onderhoudsgegevens bekijken
- Ja
Gebruik
- In welke Jaltest-kabelset deze kabel ook zit. Heb je die set al, dan heb je deze kabel misschien al.Onderdeel van kabelset
- MHE-kabelset heftrucks
- Referentienummer
- JDC553A
Overige specificaties
- Toepassing
- Jungheinrich heftrucks en magazijntrucks
- Regeleenheden
- MCM, MCM2 en DLC (machinecomputers), HCU (hydrauliek), LMC en RMC (vermogensmodules), DC (instrumentenpaneel), E-CDIS, EDC 16 U31 en EDC 17 CP20 (CPYA) (motor)
- Interface
- Jaltest Link, versie V8.1 of V9
- Onderdeel van kabelset
- MHE-kabelset heftrucks (70002022)
- Nodig om te gebruiken
- Jaltest Link met geldige softwarelicentie
