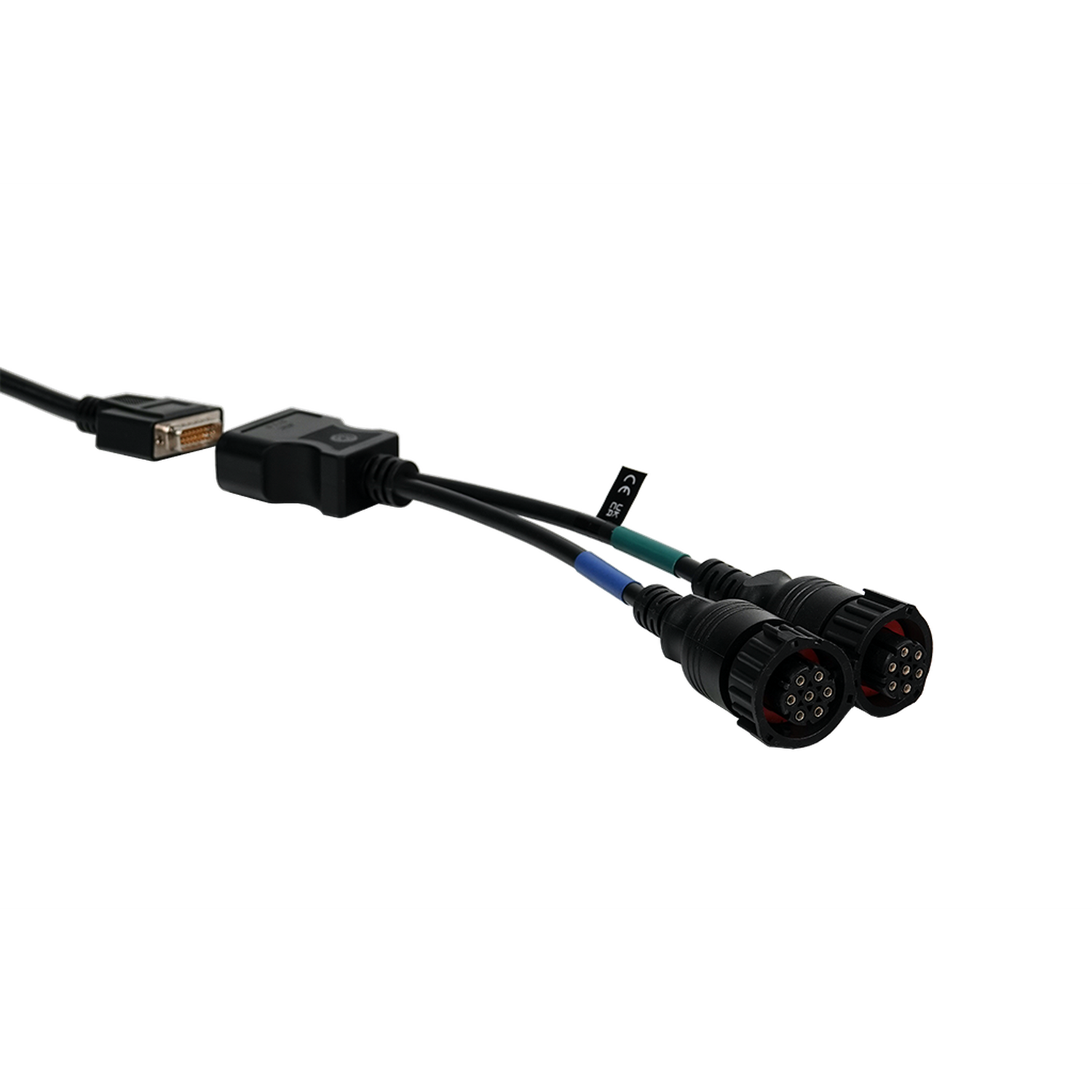

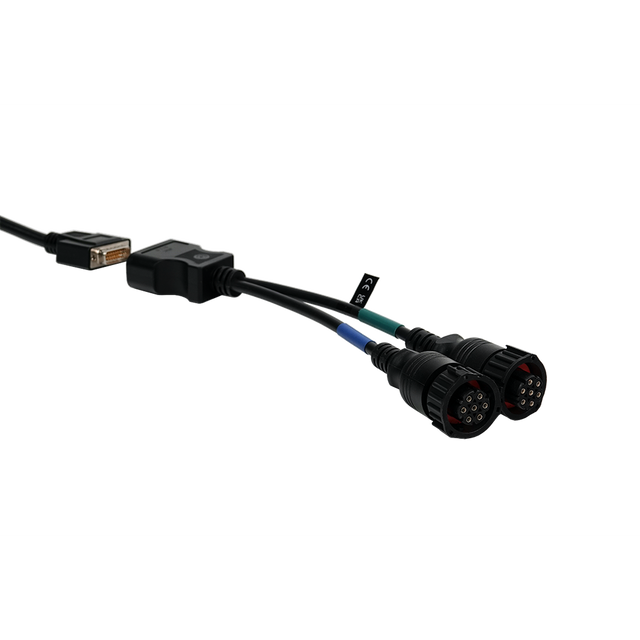

De Jaltest JDC571.9 is de diagnosekabel voor Linde-trucks met een dubbele ronde aansluiting. Achter de 26-pins DB26-koppeling splitst de kabel zich in twee takken, die allebei eindigen op een ronde 7-pins stekker met een zwarte kartelring en een rode afdichting: De ene tak draagt een blauwe markeerring, de andere een groene. Zo zijn de twee takken uit elkaar te houden bij het aansluiten. De DB26-stekker gaat rechtstreeks op de hoofdkabel van de interface, zonder 16-pins tussenstuk.
Daarmee onderscheidt deze kabel zich van de twee andere Linde-kabels: De JDC552A heeft één ronde 7-pins aansluiting en de JDC554A een rechthoekige 4-pins, en allebei gaan ze naar 16-pins OBD2. Zodra de verbinding staat, bereikt de Jaltest-software de Linde-modules LHC voor de hydrauliek, LTC voor de transmissie en LDC voor het display, en afhankelijk van de aandrijving ook de motorregelingen van de diesel-, gas- en benzine-uitvoeringen of de vermogensmodule LAC van de elektrische trucks. Omdat beide aansluitingen in één kabel samenkomen, hoeft u tijdens het diagnosewerk niet om te steken. De kabel valt onder Jaltest MHE.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de truck. Welke systemen aanwezig zijn, verschilt per serie en per aandrijving. Onderstaande eenheden komen uit de Jaltest MHE-dekking voor Linde.
Regeleenheden die u kunt benaderen
- LHC (CAN), hydrauliekregeling: De regeling van de hef- en kantelfuncties.
- LTC (CAN), transmissieregeling: De regeleenheid van de aandrijving.
- LDC (CAN), instrumentenpaneel: Het display van de truck.
- LAC, vermogensmodule: De vermogensmodule van de elektrische uitvoeringen.
- EDC 15 VM, EDC 16 U31 en EDC 17 CP20, dieselmotorregeling: De opeenvolgende motorregelingen van de dieseltrucks.
- GCP en EControls ECM 4G, motorregeling: De motorregelingen van de gas- en benzine-uitvoeringen.
- LPF (CAN), uitlaatgasnabehandeling: De roetfilterregeling op de trucks die daarmee zijn uitgerust.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en grafiek.
- Onderhoud bijhouden: De onderhoudsintervallen en uitgevoerde werkzaamheden, met een servicerapport.
- Aanvullende acties uitvoeren: De extra procedures die Jaltest per regeleenheid aanbiedt, voor zover die voor het systeem beschikbaar zijn.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke Linde-truck met twee ronde 7-pins aansluitingen naast elkaar. Telt u er maar één, dan is de JDC552A de juiste kabel; is de stekker rechthoekig met vier penposities, dan de JDC554A.
Linde (afbakening):
- Dubbele ronde 7-pins aansluiting: de uitvoering waarvoor deze kabel is gemaakt
- Enkele ronde 7-pins aansluiting: hoort bij de JDC552A
- Rechthoekige 4-pins aansluiting: hoort bij de JDC554A
Verpakkingsinhoud
- 1x Jaltest (JDC571.9) | Linde 7+7-pins OBD - 26-pins DB26 Verloopkabel | Hef- en Hijswerktuigen
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC571.9 |
| Type | Verloopkabel |
| Toepassing | Linde-trucks met dubbele ronde 7-pins aansluiting |
| Aansluiting machinezijde | 7+7-pins OBD, rond; takken gemerkt blauw en groen |
| Aansluiting interfacezijde | 26-pins DB26 |
| Regeleenheden | LHC (hydrauliek), LTC (transmissie), LDC (display), LAC (vermogensmodule), EDC 15 VM, EDC 16 U31 en EDC 17 CP20, GCP en EControls ECM 4G (motor), LPF (uitlaatgasnabehandeling) |
| Segment | Hef- en Hijswerktuigen |
| Jaltest-module | Jaltest MHE |
