Jaltest  |  SKU: JDC632A

Jaltest (JDC632A) | Mercury/Tohatsu 6-pins OBD - 16-pins OBD2 Verloopkabel | Motorboot

€174,95 incl.
€144,59 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

De Jaltest JDC632A verbindt de 6-pins diagnoseaansluiting van de kleine Mercury- en Tohatsu-buitenboordmotoren met een standaard 16-pins OBD2-interface. De 6-pins aansluiting zit onder de motorkap; aan de interfacezijde past de kabel op de 16-pins OBD2-kabel van de Jaltest Link, zonder extra SubD-26-verlengkabel.

Mercury en Tohatsu delen in de klasse 10-20 pk dezelfde motorregeling. In de dekking staat die als ECM by Tohatsu onder de Mercury-modellen en als ECM onder de Tohatsu-modelnamen, met dezelfde functieset. U leest foutcodes, meetwaarden en live data uit en voert componenttests uit. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Speciaal voor de 10-20 pk-klasse van Mercury en Tohatsu, die dezelfde motorregeling deelt.
✔Werkt met de standaard 16-pins OBD2-kabel van de Jaltest Link, dus zonder extra SubD-26-verlengkabel.
✔Bereikt naast foutcodes en meetwaarden ook componenttests en live data van de motorregeling.
✔Dekt met één kabel twee merken, de Mercury 15 en 20 FourStroke en de Tohatsu MFS-modellen uit dezelfde klasse.

AANDACHTSPUNTEN

✕Alleen de 10-20 pk-modellen. Voor een Tohatsu uit de 40-60 pk-klasse is de JDC633A de juiste 6-pins kabel.
✕Parameters, kalibratie en een onderhoudsreset staan op deze motorregeling niet in de dekking; u leest uit, meet en test.
✕Alleen voor de 6-pins aansluiting; zwaardere Mercury- en Tohatsu-buitenboordmotoren hebben een andere diagnosestekker.
✕Deze uitvoering eindigt in 16-pins OBD2. Werkt u vanaf de SubD-26-poort van de Link, dan is de JDC632.9 de juiste kabel.

Toepassingen en functionaliteiten

Met deze kabel legt u de verbinding tussen de Jaltest Link en de motorregeling van de kleine Mercury- en Tohatsu-buitenboordmotoren. De verbinding loopt van de 6-pins aansluiting onder de motorkap naar de 16-pins OBD2-kabel van de Link.

Regeleenheden die u kunt benaderen

  • ECM by Tohatsu: Motorregeling, Mercury-modellen.
  • ECM: Dezelfde regeling, Tohatsu-modellen.

Wat u kunt doen

  • Foutcodes: Foutgeheugen lezen met omschrijving.
  • Meetwaarden: Actuele sensorwaarden bekijken.
  • Componenten: Tests aan injectie en ontsteking.
  • Live data: Meekijken terwijl de motor draait.

Zo gebruikt u hem

  1. Kap openen: Zoek de 6-pins aansluiting onder de motorkap.
  2. Aansluiten: Steek de 6-pins stekker van de JDC632A erin.
  3. Link koppelen: Sluit de OBD2-kant aan op de OBD2-kabel van de Link.
  4. Contact aan: Zet het contact van de motor aan.
  5. Uitlezen: Kies Mercury of Tohatsu en het model in Jaltest Marine.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Mercury- of Tohatsu-buitenboordmotor uit de klasse 10-20 pk met de 6-pins diagnoseaansluiting. Onderstaande modellen voert Jaltest Marine in de dekking.

Mercury:

  • 15 FourStroke: Regeleenheid ECM by Tohatsu.
  • 20 FourStroke: Regeleenheid ECM by Tohatsu.
  • 15 SeaPro: Regeleenheid ECM by Tohatsu.

Tohatsu:

  • MFS 15: Regeleenheid ECM (Engine Control Module).
  • MFS 20: Regeleenheid ECM (Engine Control Module).
  • MFS 9.9: Regeleenheid ECM (Engine Control Module).
💡

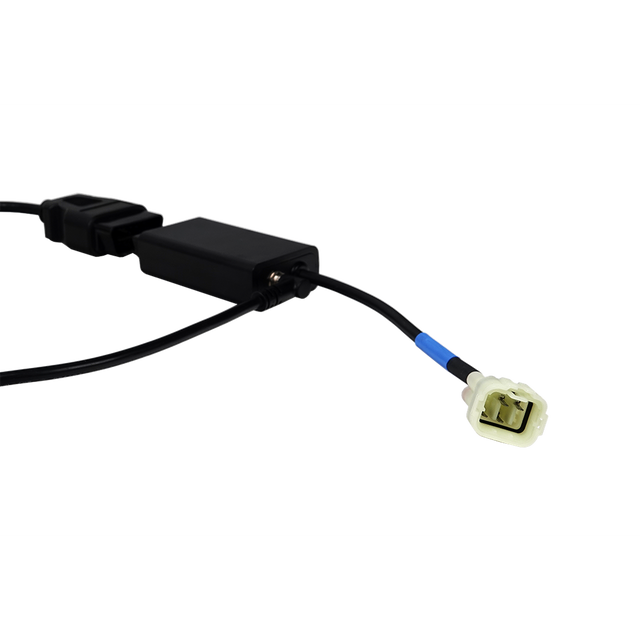

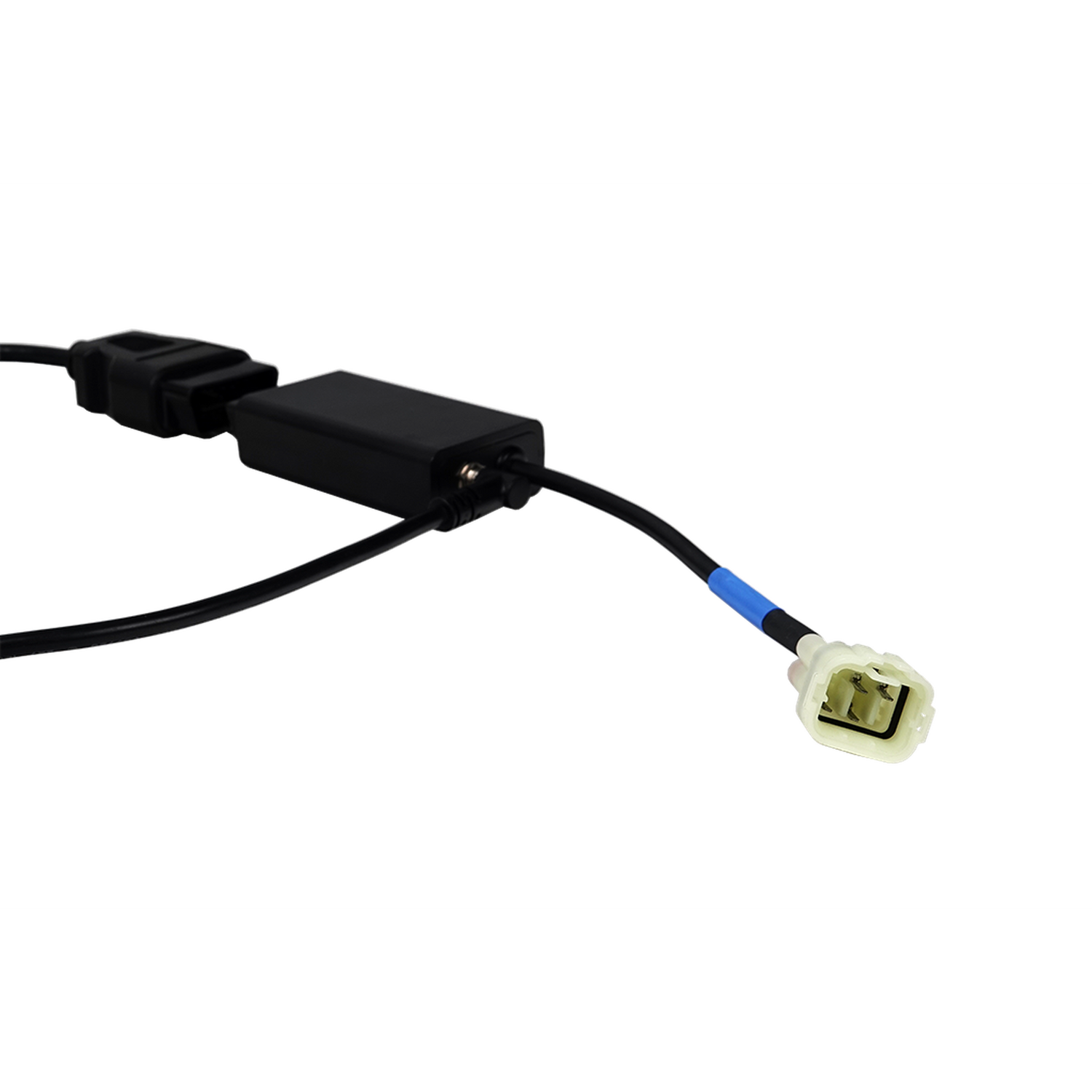

Goed om te weten: De motorzijde is de ivoorkleurige 6-pins connector onder de motorkap, met zes contactposities in twee rijen. Deze uitvoering herkent u aan de trapeziumvormige OBD2-connector, het zwarte kunststof kastje halverwege de kabel en de blauwe markeerring vlak voor de 6-pins stekker. Werkt u met de SubD-26-poort van de Link, dan heeft u de JDC632.9 nodig.

Verpakkingsinhoud

  • 1x Jaltest (JDC632A) | Mercury/Tohatsu 6-pins OBD - 16-pins OBD2 Verloopkabel | Motorboot

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk
Jaltest
Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product
Verloopkabel
Op welke soorten voertuigen of machines je de kabel gebruikt. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
  • Boot
Voor hoeveel voertuigmerken de kabel geschikt is. Veel verloopkabels passen maar op een merk met een eigen stekker.Aantal voertuigmerken
2 merken

Geschikt voor

Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat
  • Jaltest
Welke Jaltest-module je nodig hebt om de kabel te gebruiken. Zonder de juiste licentie werkt de kabel niet.Jaltest-softwaremodule
  • Marine

Aansluitingen

De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde
6-pins OBD
De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde
16-pins OBD2

Diagnosefuncties

Je ziet de actuele meetwaarden van sensoren terwijl het voertuig draait. Handig om storingen op te sporen.Live data bekijken
Je kunt onderdelen zelf laten werken om te testen of ze kapot zijn. Dat scheelt zoeken.Componenten aansturen

Afmetingen en gewicht

Regeleenheden
ECM (Engine Control Module)
Referentienummer
JDC632A

Overige specificaties

Toepassing
Mercury- en Tohatsu-buitenboordmotoren, 10-20 pk
Lengte
Niet opgegeven
