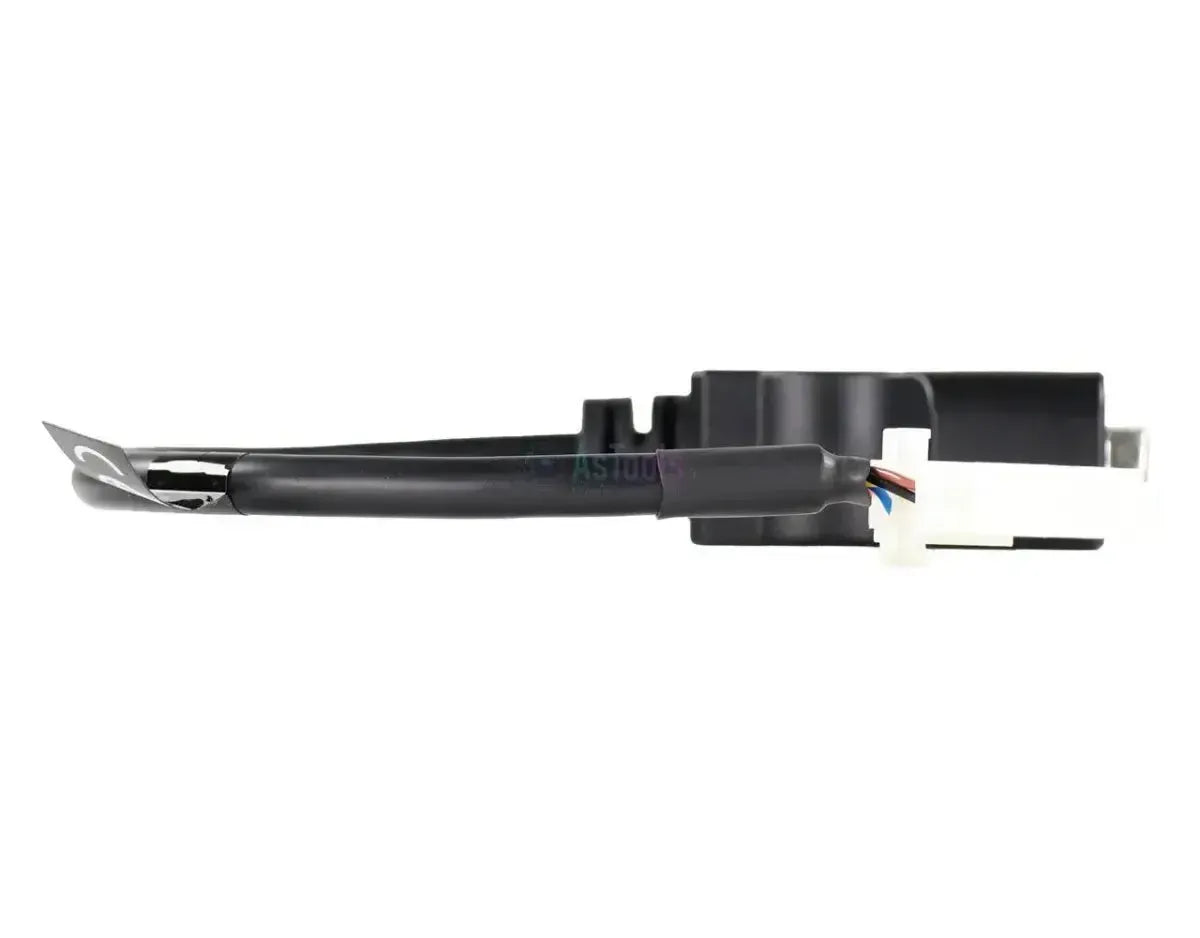

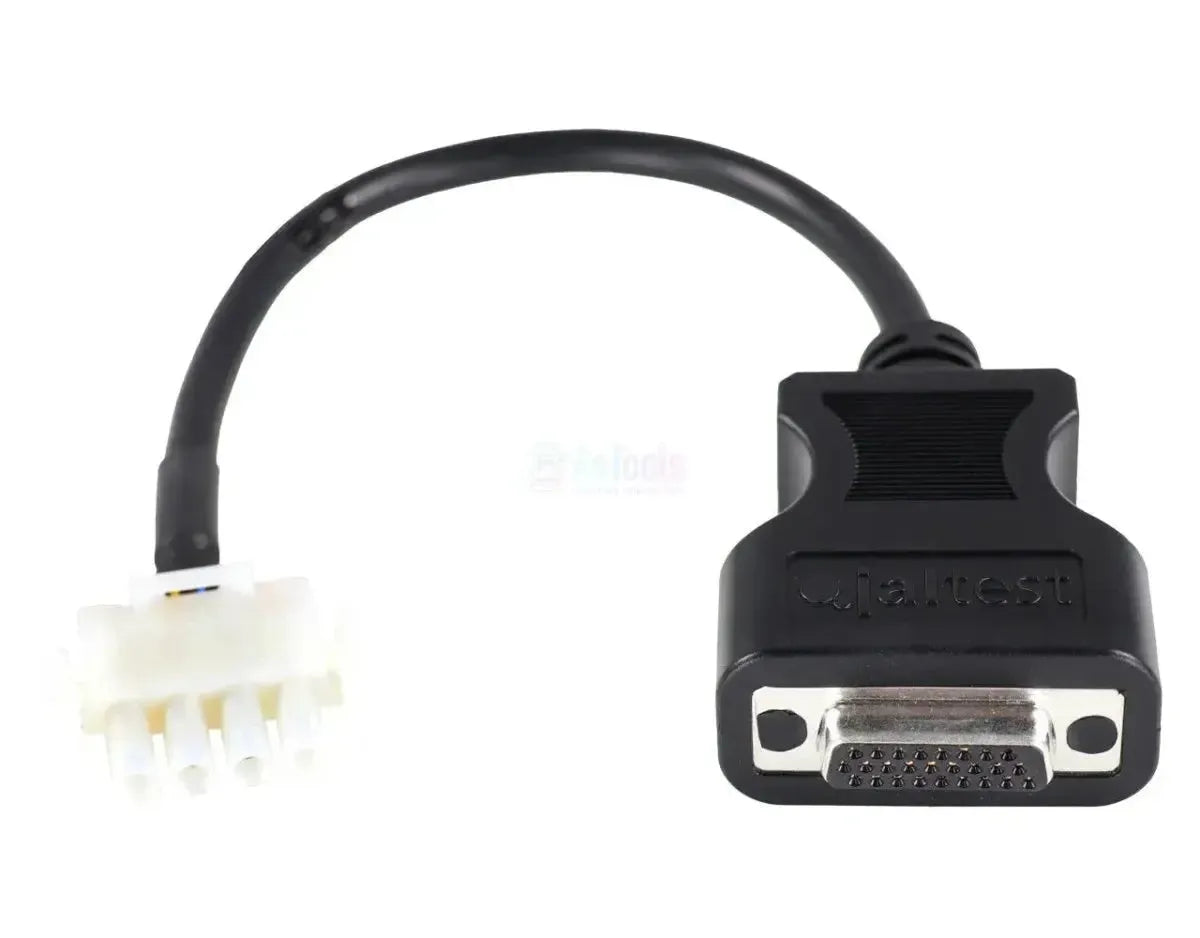

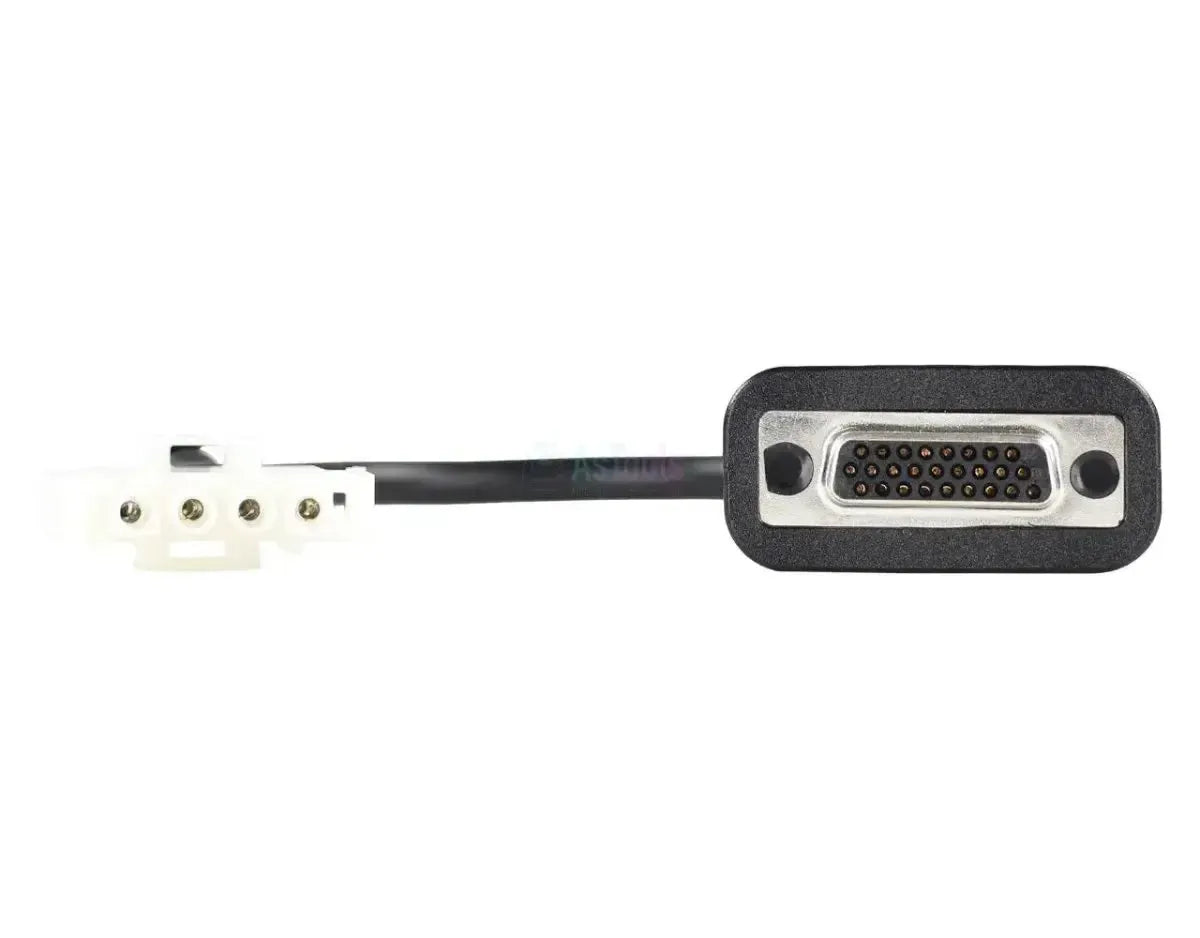

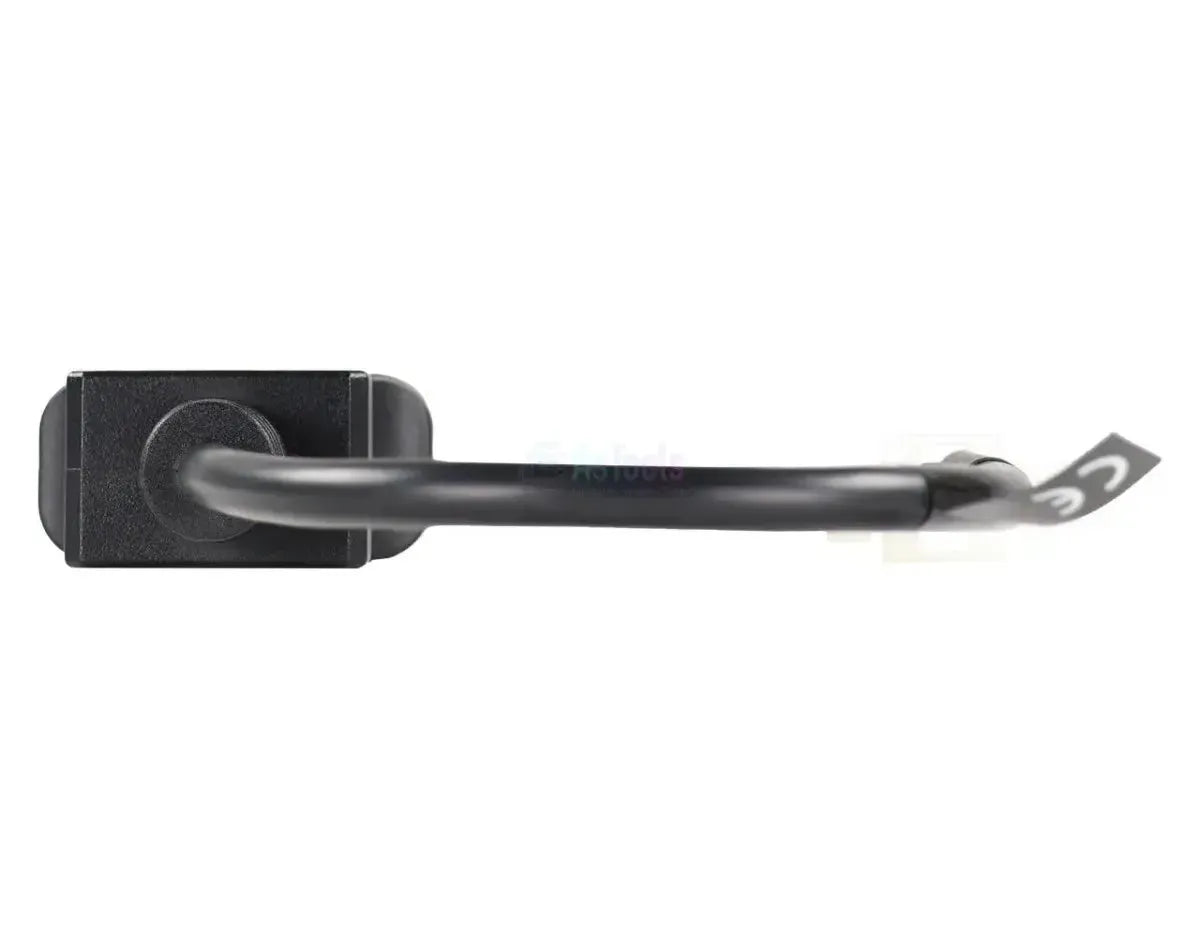

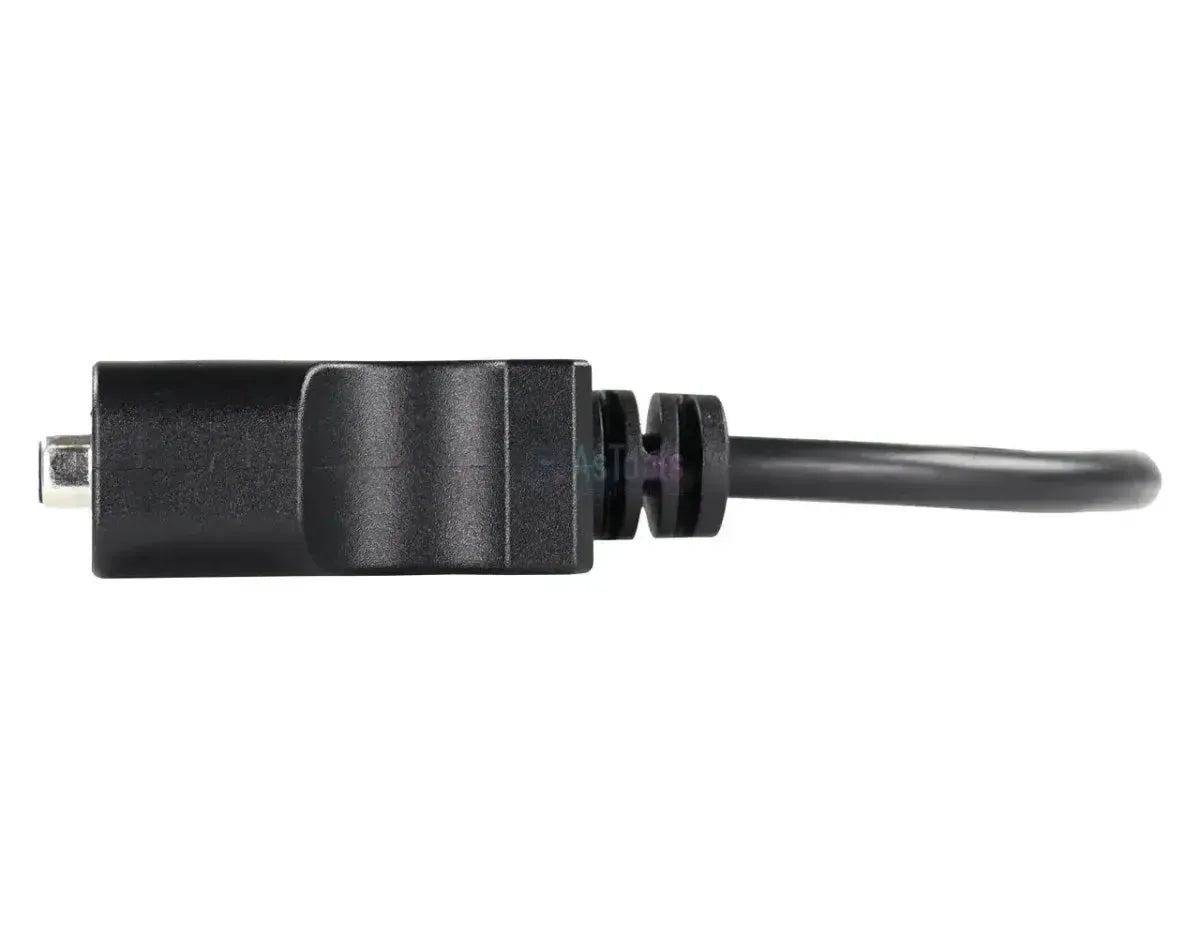

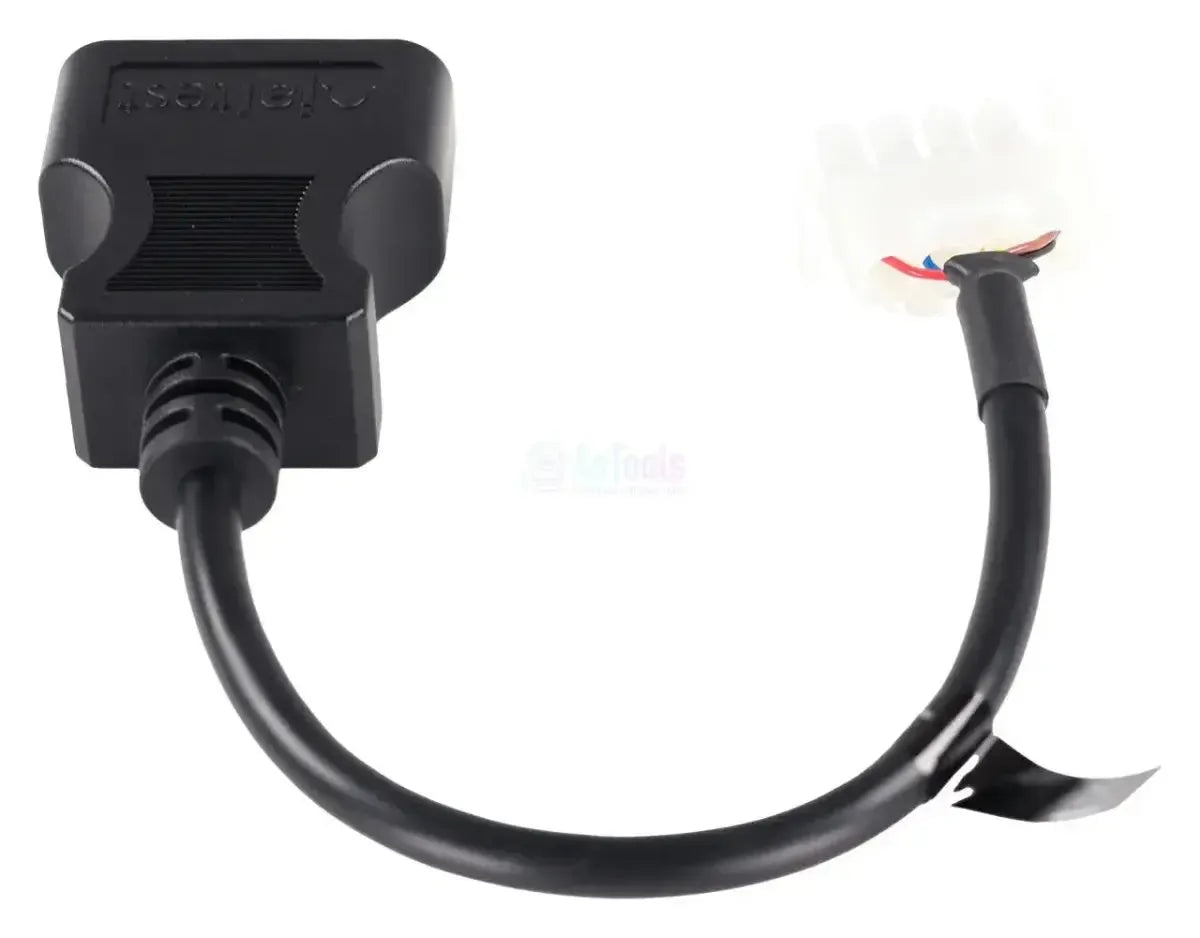

De Jaltest JDC549.9 brengt de 4-pins diagnoseaansluiting van JLG- en Haulotte-hoogwerkers rechtstreeks naar de 26-pins DB26-ingang van de Jaltest Link. Aan de machinezijde zit een melkwitte rechthoekige stekker met vier ronde bussen en een vergrendellip; aan de interfacezijde zit de DB26-koppeling, die op de hoofdkabel van de interface past en dus geen 16-pins tussenstuk nodig heeft. Het snoer meet 28 tot 30 cm.
Achter die verbinding opent de Jaltest-software de hydrauliekregeling en de motorregeling van de machine: HYDRAULICS op de JLG-schaarhoogwerkers, HYDRAULICS (CAN) op de Haulotte-hoogwerkers, en aan de motorkant de Deutz-regelingen EMR2 tot en met EMR5, de Kubota E-CDIS, de Kohler-regelingen en de EControls ECM 4G van de benzine- en gasuitvoeringen. Het volledige functiepakket staat bij de schaarhoogwerkers; op de grotere JLG-knikhoogwerkers staat de hydrauliekregeling zonder ondersteunde functies in de tabel. Het cijfer achter de punt in de referentie wijst de interface aan: Deze kabel hoort bij de Jaltest Link V9 en valt onder Jaltest MHE (intern transport- en hijsmaterieel).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de hydrauliekregeling en de motorregeling van de hoogwerker. Welke eenheden aanwezig zijn, verschilt per model en motoruitvoering. Onderstaande eenheden komen uit de JLG- en Haulotte-dekking.
Regeleenheden die u kunt benaderen
- HYDRAULICS, hydrauliekregeling: De hydrauliekregeling van de JLG-schaarhoogwerkers, met het volledige functiepakket.
- HYDRAULICS (CAN), hydrauliekregeling: De hydrauliekregeling van de Haulotte-hoogwerkers op CAN-communicatie.
- EMR2 - EDC, EMR3 - EDC 16 UC40, EMR3 - EDC 7 UC31, EMR4 - EDC 17 CV52 / CV54 en EMR5 - EDC MD1: De opeenvolgende Deutz-motorregelingen in de JLG-machines.
- E-CDIS, motorregeling met commonrail-inspuiting: De Kubota-motorregeling, met aanvullende acties.
- ECM Kohler en ECM Kohler (Stage V), motorregeling met commonrail-inspuiting: De Kohler-motorregelingen in de Haulotte-machines.
- EControls ECM 4G, motorregeling: De regeling van de benzine- en gasuitvoeringen.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en grafiek.
- Onderhoudsgegevens raadplegen: De onderhoudsintervallen en uitgevoerde werkzaamheden van de machine, met een servicerapport.
- Aanvullende acties uitvoeren: Bij de E-CDIS- en EMR4-motorregelingen en bij de hydrauliekregeling van de schaarhoogwerkers.
- Diagnosewaarschuwingen bekijken: Bij de hydrauliekregeling van de JLG-schaarhoogwerkers.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel sluit aan op de 4-pins diagnosepoort van JLG-hoogwerkers en -verreikers en op de gelijke aansluiting van Haulotte-hoogwerkers. Voor hef- en hijswerktuigen is nooit een OBD-aansluiting voorgeschreven, zodat dezelfde stekker over meerdere machinegeneraties terugkomt. Onderstaande series voert Jaltest MHE in de dekking.
JLG / Haulotte:
- JLG ES-serie schaarhoogwerkers (1930ES, 2630ES, 3246ES, 2646E2): Bouwjaar niet bepalend
- JLG RT-serie ruwterrein-schaarhoogwerkers (RT 2669, RT 3369, RT 4069, RT 5394): Bouwjaar niet bepalend
- JLG knik- en telescoophoogwerkers (450AJ, 510AJ, 600AJ, 800AJ, 1200SJP, 1350SJP): Bouwjaar niet bepalend
- JLG verreikers (1055, 1075, 3507-3614, 4008-4017): Bouwjaar niet bepalend
- JLG Toucan-serie verticale masten (10E, 20E, 26E, 32E): Bouwjaar niet bepalend
- Haulotte HA-serie knikhoogwerkers (HA12, HA16, HA20, HA26, HA32, HA41): Bouwjaar niet bepalend
- Haulotte H-serie en HT-serie schaar- en telescoophoogwerkers: Bouwjaar niet bepalend
- Haulotte Compact 10/12 DX, Star 6/8/10 en Optimum 8: Bouwjaar niet bepalend
Verpakkingsinhoud
- 1x Jaltest (JDC549.9) | JLG/Haulotte 4-pins OBD – 26-pins DB26 Verloopkabel | Hef- en Hijswerktuigen
Technische specificaties
Algemeen
- De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
- Jaltest (Cojali)
- Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
- Verloopkabel
- Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
- MHE intern transport
- Voor welke soort voertuigen of machines de kabel bedoeld is. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
- Hef- en hijswerktuig
Aansluitingen
- Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
- Jaltest Link V9
- De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
- 26-pins DB26
- De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
- 4-pins OBD
- Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
- 28 tot 30 cm
Diagnosefuncties
- Of je foutcodes niet alleen kunt lezen maar ook wissen. Bij sommige systemen kan alleen lezen.Foutcodes wissen
- Ja
- Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
- Ja
- Of je kunt zien wanneer het volgende onderhoud nodig is. Handig om een beurt goed te plannen.Onderhoudsgegevens bekijken
- Ja
Gebruik
- Referentienummer
- JDC549.9
Overige specificaties
- Toepassing
- JLG-hoogwerkers en -verreikers en Haulotte-hoogwerkers
- Regeleenheden
- HYDRAULICS en HYDRAULICS (CAN) (hydrauliekregeling), EMR2 t/m EMR5, E-CDIS, ECM Kohler en EControls ECM 4G (motorregeling)
- Jaltest-module
- Jaltest MHE (intern transport- en hijsmaterieel)
