Jaltest  |  SKU: JDC220A

Jaltest (JDC220A) | Knorr-Bremse (EBS5) 18+18-pins OBD - 16-pins OBD2 Verloopkabel | Trailer

€322,95 incl.
€266,90 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

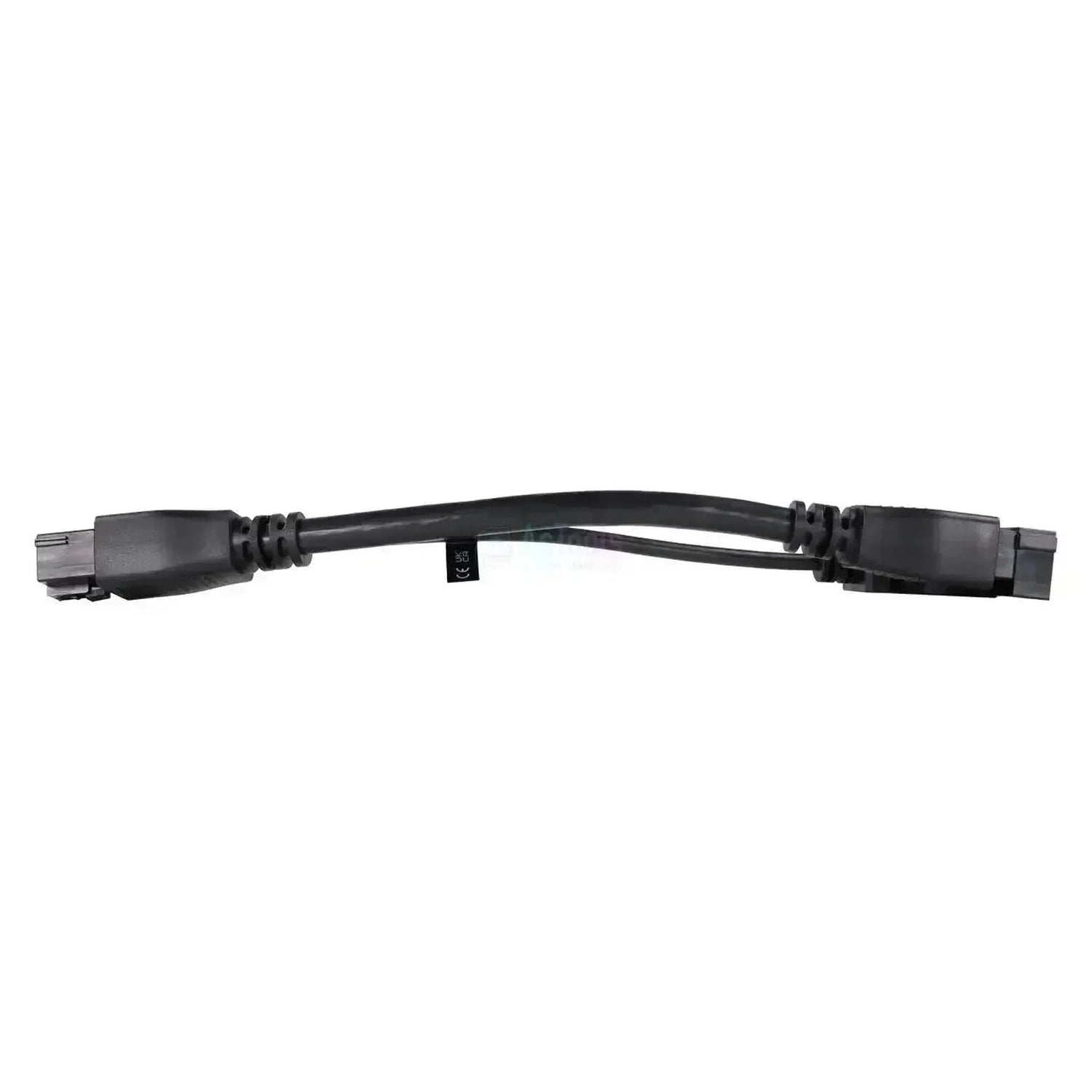

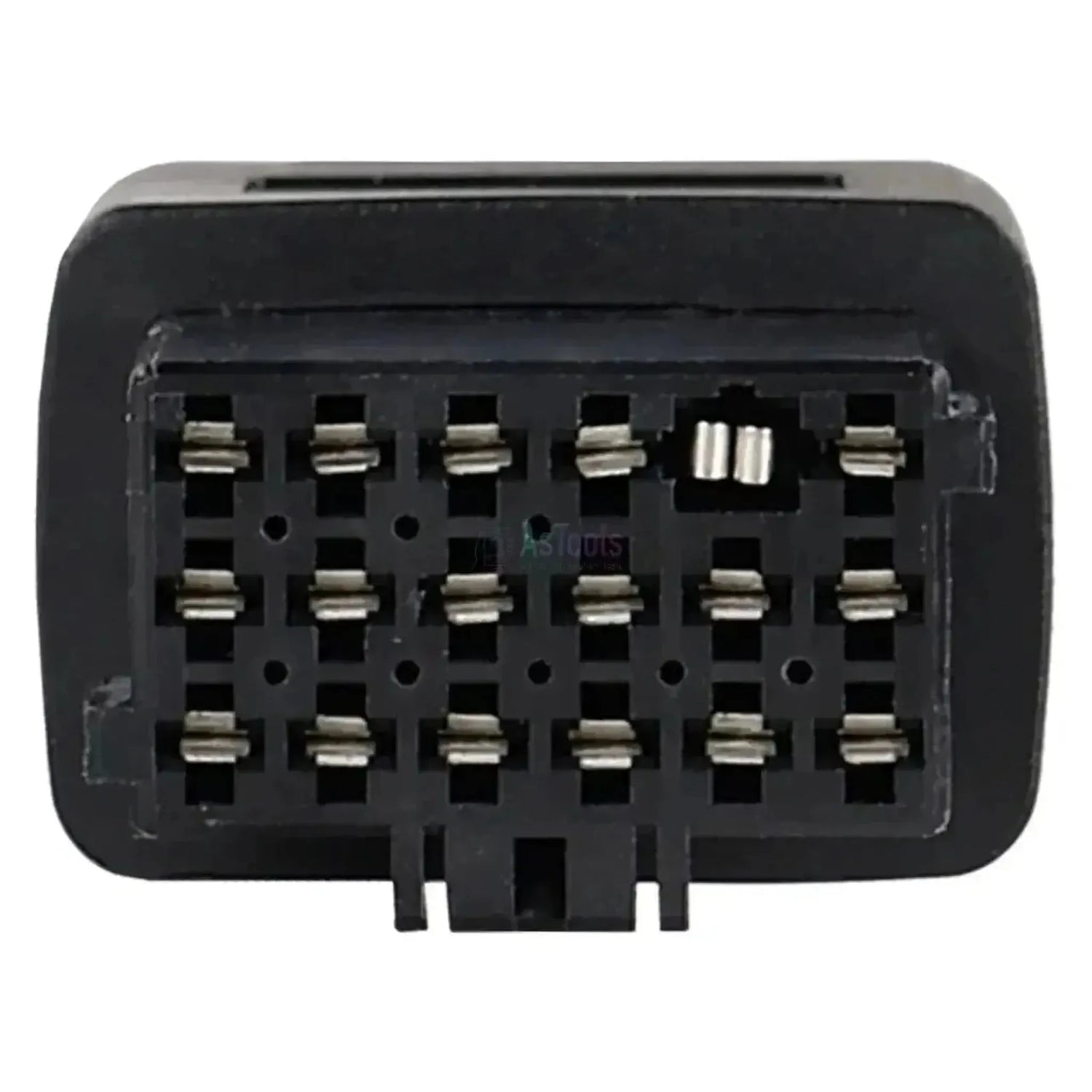

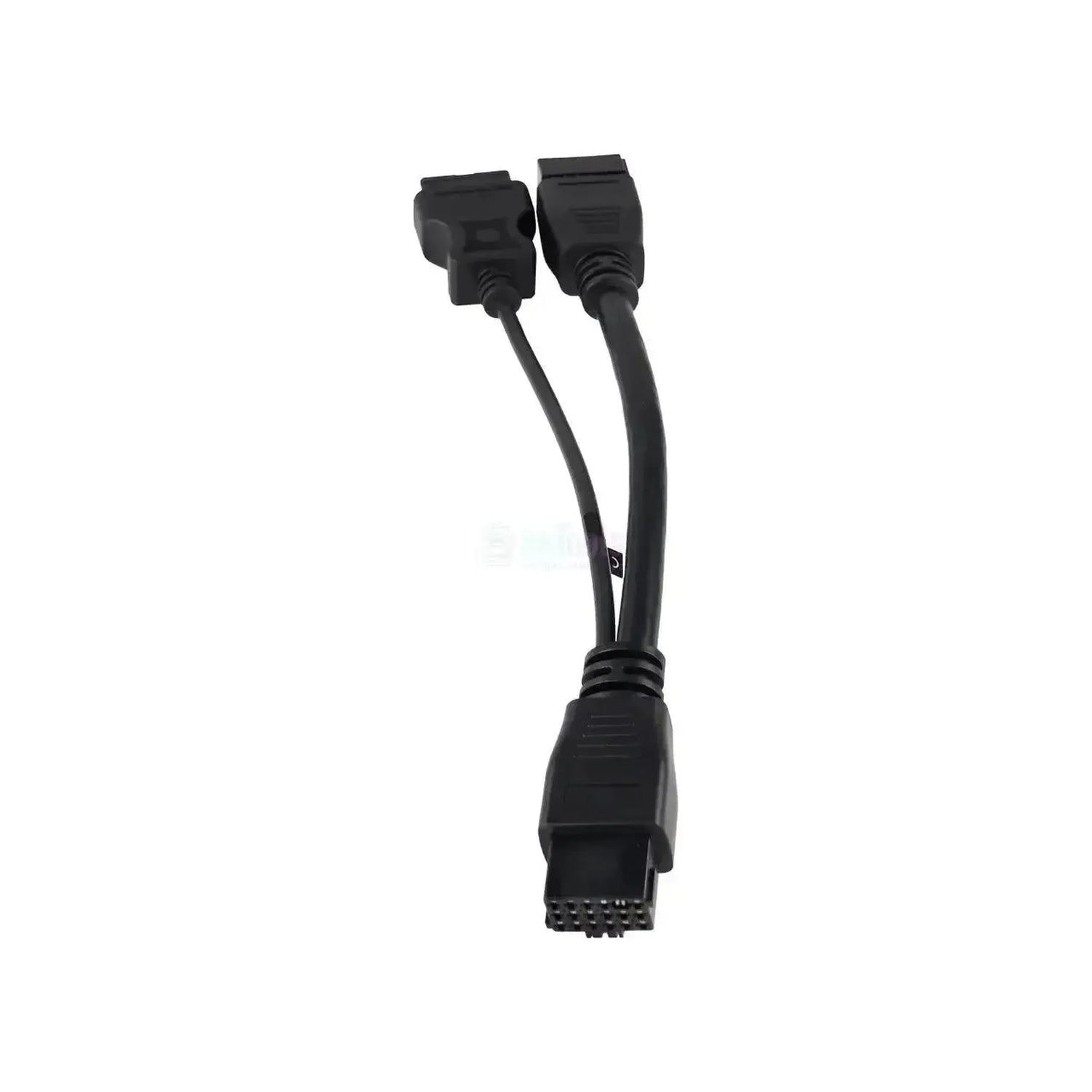

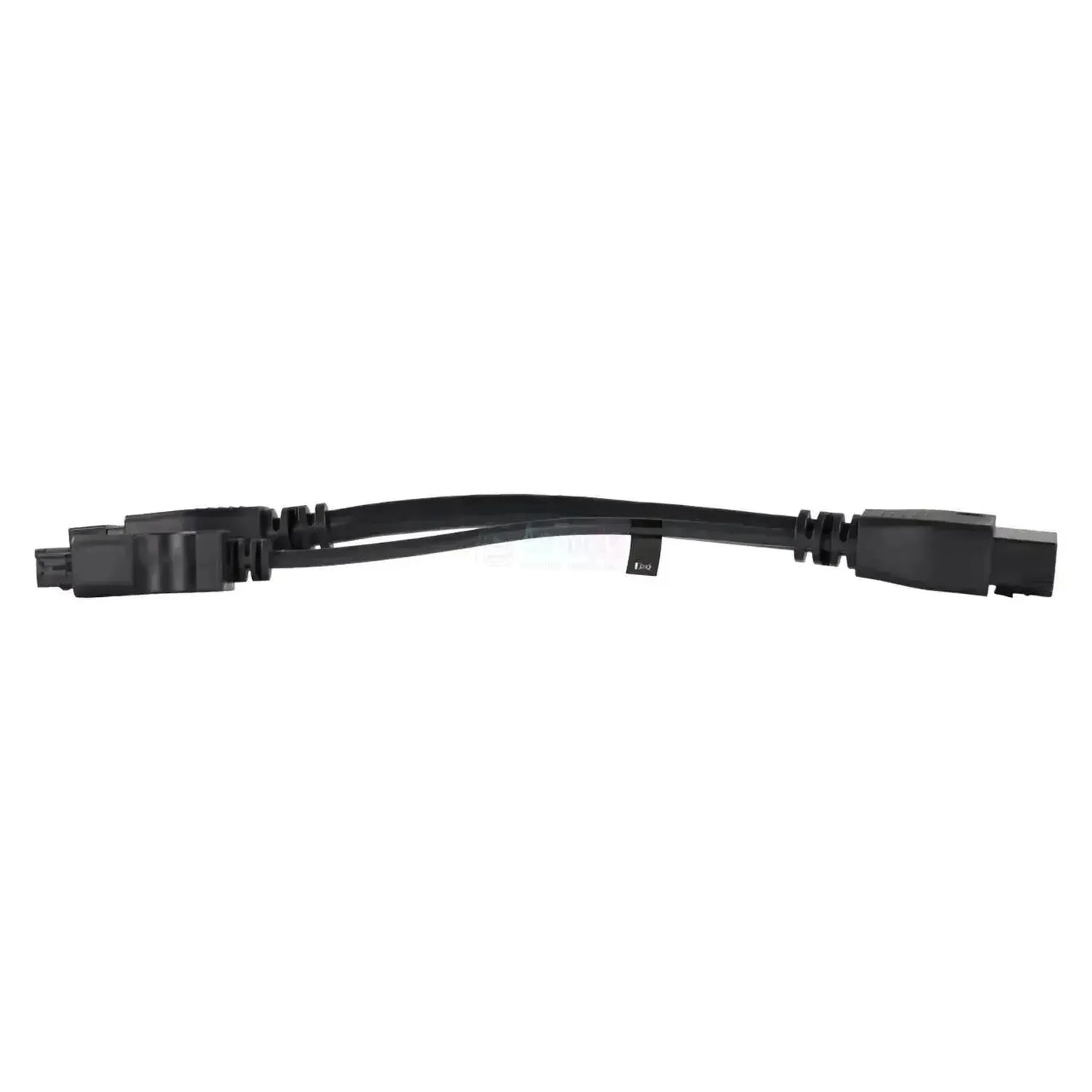

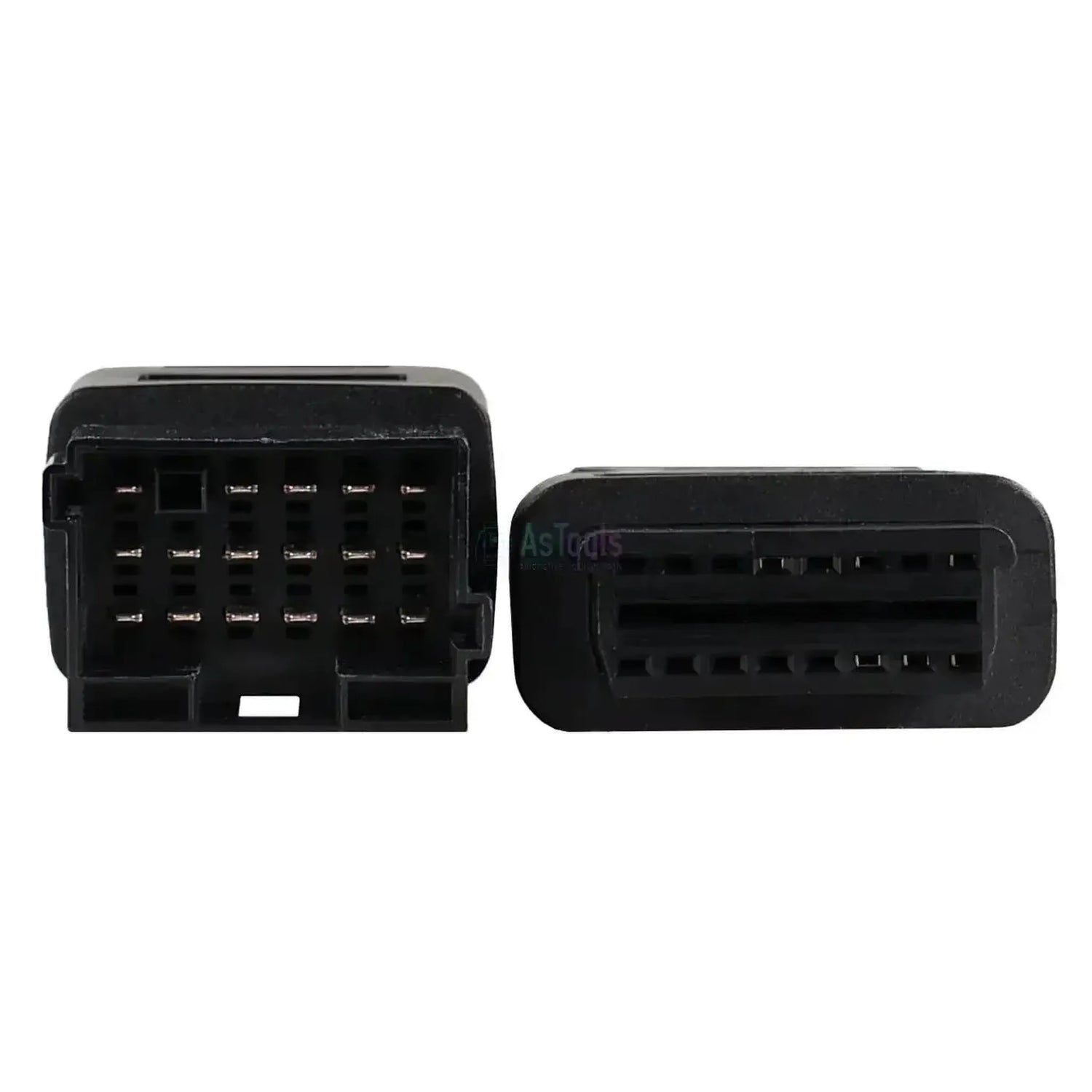

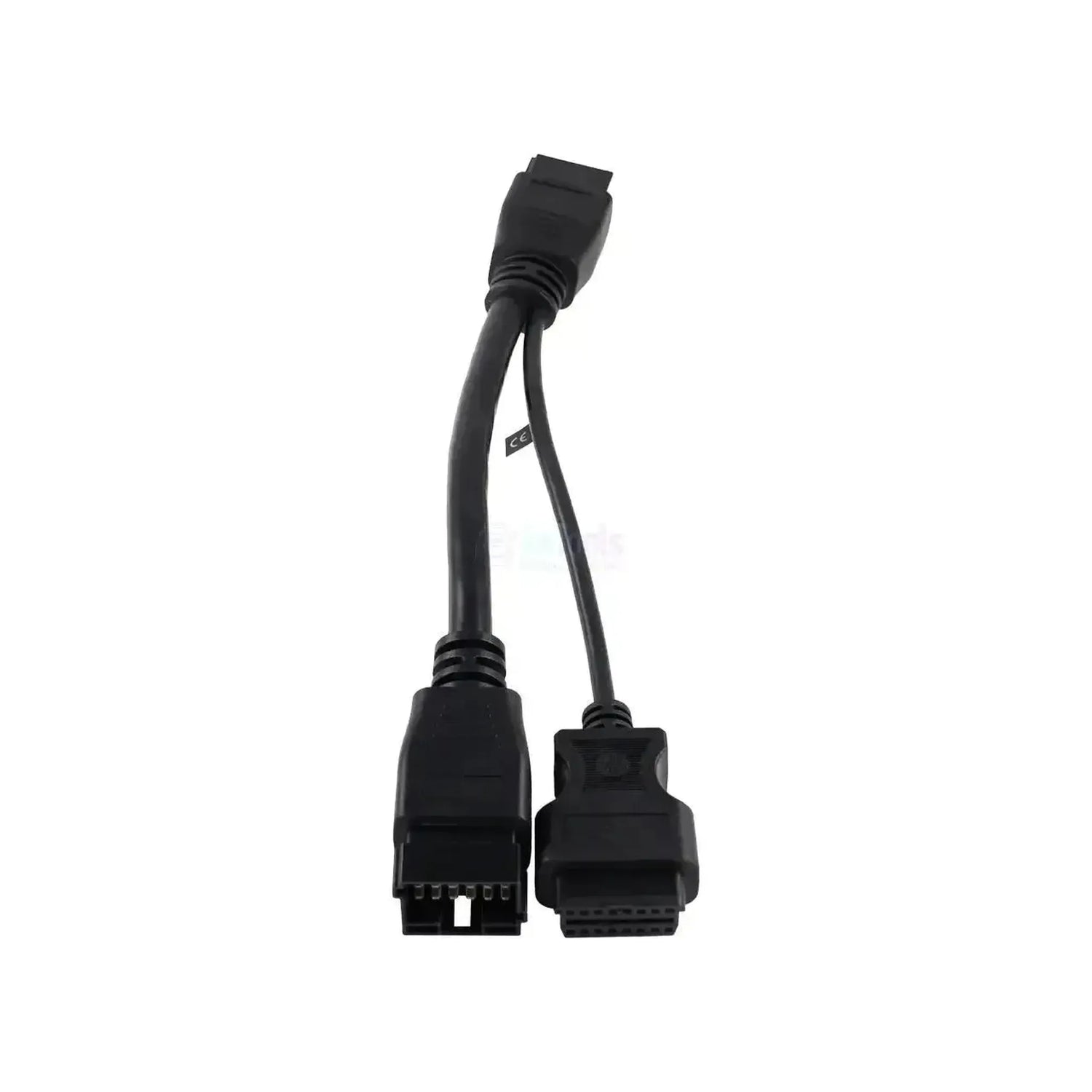

De Jaltest JDC220A gaat rechtstreeks op de regeleenheid van het Knorr-Bremse EBS 5, dat zijn diagnoselijn op de eenheid zelf voert. Achter de 16-pins OBD2-kop splitst het snoer in twee takken, elk met een rechthoekige 18-polige stekker in drie rijen van zes: De ene met pennen, de andere met bussen.

U koppelt de bestaande verbinding tussen de regeleenheid en de kabelboom los en zet deze kabel ertussen, zodat het remsysteem aangesloten blijft terwijl u meeleest. De Jaltest-software leest dan foutcodes en meetwaarden, stuurt componenten aan, stelt parameters in en voert de resets uit. Een deel daarvan komt beschikbaar met de module Knorr-Bremse Diagnostics (ref. 71502007).

PLUSPUNTEN

✔Sluit aan op de regeleenheid zelf, wat nodig is omdat het EBS 5 geen losse diagnosestekker heeft.
✔De kabel gaat tussen de regeleenheid en de kabelboom, zodat het remsysteem aangesloten blijft terwijl u meet.
✔De dekking gaat verder dan uitlezen: Ook componenten aansturen, parameters instellen en resets horen erbij.
✔Bepalend is de Knorr-Bremse-eenheid en niet het merk van het voertuig eromheen, dus dezelfde kabel is breed inzetbaar.

AANDACHTSPUNTEN

✕Een deel van de functies komt pas beschikbaar met de losse module Knorr-Bremse Diagnostics (ref. 71502007).
✕De JDC305A heeft ook een 18+18-pins aansluiting maar hoort bij ABS 6 en ABS24/EU12; verwissel die twee niet.
✕Niet bereikbaar met deze kabel: De EBS 2.x-generaties, de parkeerrem EPB en de TEBS-trailersystemen, met een eigen aansluiting.
✕U werkt aan het remsysteem: Zet het voertuig stil en tegen wegrollen vast voordat u de stekkers loskoppelt.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software het elektronisch geregelde remsysteem van Knorr-Bremse. Omdat de kabel in-line tussen de regeleenheid en de kabelboom gaat, blijft het systeem tijdens het meten gewoon aangesloten.

Regeleenheden die u kunt benaderen

  • EBS 5: Elektronisch geregeld remsysteem.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Meetwaarden: In cijfers en grafiek.
  • Componenten: Remonderdelen aansturen.
  • Parameters: Remconfiguratie aanpassen.
  • Resets: Na uitgevoerd werk.

Zo gebruikt u hem

  1. Voertuig vastzetten: Zet het voertuig stil en tegen wegrollen vast.
  2. Losnemen: Koppel de kabelboom los van de EBS 5-eenheid.
  3. Ertussen zetten: Plaats de JDC220A tussen eenheid en kabelboom.
  4. Link koppelen: Sluit de OBD2-kant aan op de Jaltest-kabel.
  5. Uitlezen: Kies Knorr-Bremse EBS 5 in Jaltest.

Compatibele voertuigen en toepassingen

Bepalend is de regeleenheid, niet het voertuigmerk. De kabel hoort bij het Knorr-Bremse EBS 5, dat u herkent aan de twee 18-polige stekkers die op de eenheid samenkomen en niet aan een OBD-aansluiting elders. Een 18+18-pins aansluiting op een ABS 6- of ABS24/EU12-eenheid hoort bij de JDC305A.

Knorr-Bremse:

  • EBS 5: Het elektronisch geregelde remsysteem waarvoor deze kabel is gemaakt.
  • ABS 6 en ABS24/EU12: Dezelfde 18+18-pins opzet, maar een andere remgeneratie; daarvoor is JDC305A bedoeld.

Afbakening:

  • Voertuigmerk: Niet bepalend; de kabel volgt de Knorr-Bremse-eenheid.
💡
Goed om te weten: Tel op de eenheid de drie rijen van zes per stekker na. De JDC305A heeft evenveel polen, maar hoort bij ABS 6 en ABS24/EU12 op bedrijfsvoertuigen. Het pinaantal brengt u hier dus niet verder: Controleer aan de eenheid zelf welk systeem erop staat voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC220A) | Knorr-Bremse (EBS5) 18+18-pins OBD - 16-pins OBD2 Verloopkabel | Trailer

Technische specificaties

Algemeen

De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
Jaltest (Cojali)
Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
Verloopkabel
Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
  • CV bedrijfsvoertuigen
Voor welke soort voertuigen of machines de kabel bedoeld is. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
  • Trailer

Aansluitingen

De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
16-pins OBD2
De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
18+18-pins OBD

Gebruik

Referentienummer
JDC220A
Regeleenheden
EBS 5 (elektronisch geregeld remsysteem)
Nodig om te gebruiken
Jaltest Link en een actieve licentie voor Jaltest CV

Overige specificaties

Toepassing
Knorr-Bremse EBS 5 (elektronisch geregeld remsysteem)
Aanvullend mogelijk
Module Knorr-Bremse Diagnostics (ref. 71502007) voor de volledige functieomvang
