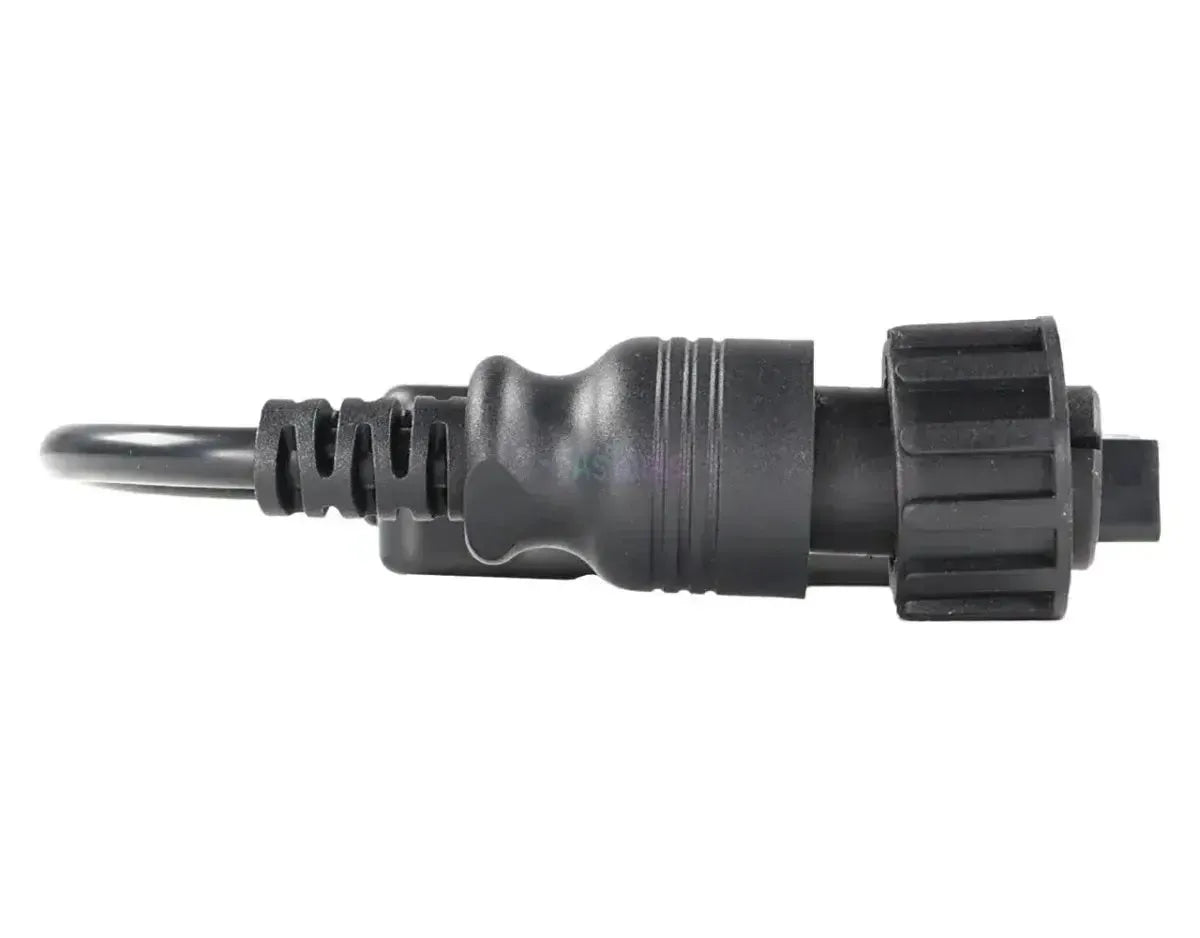

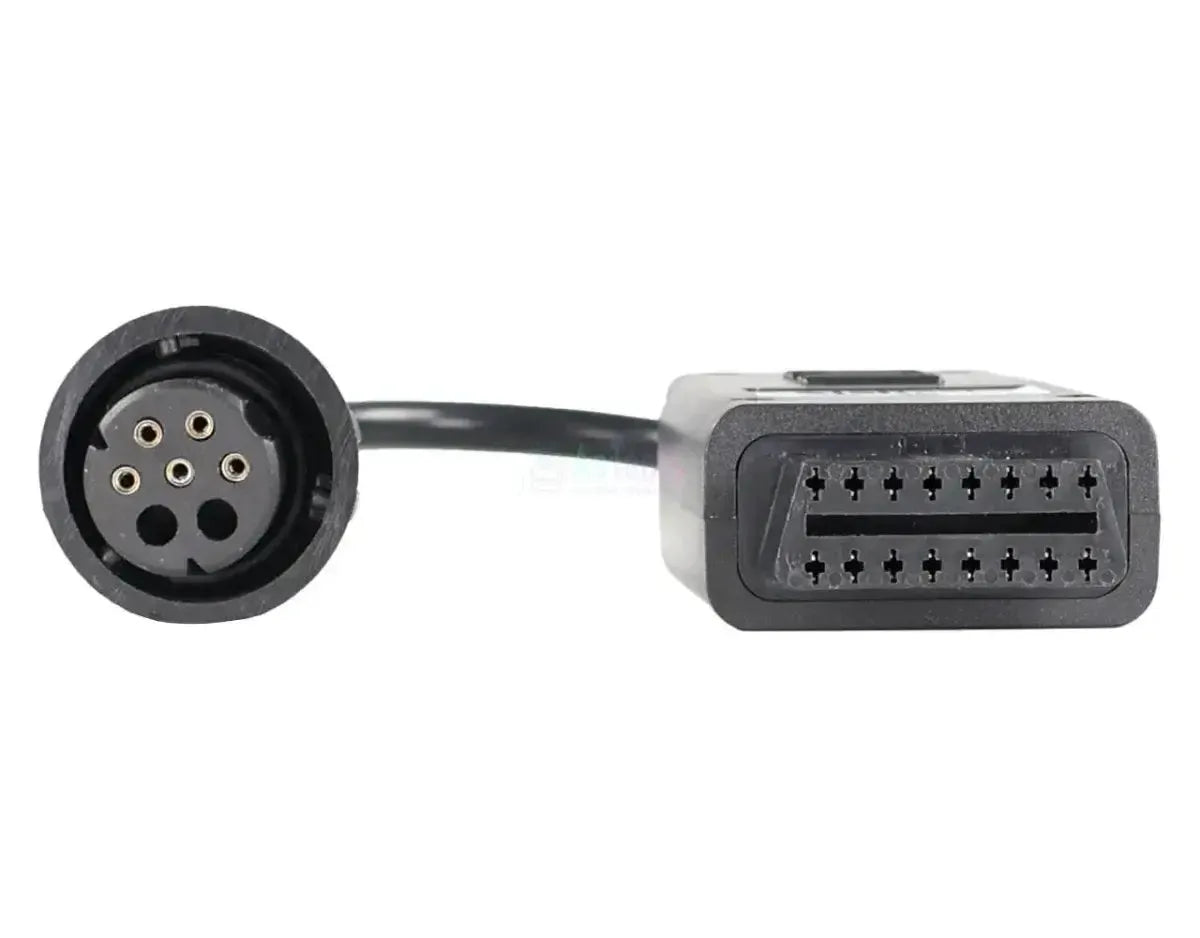

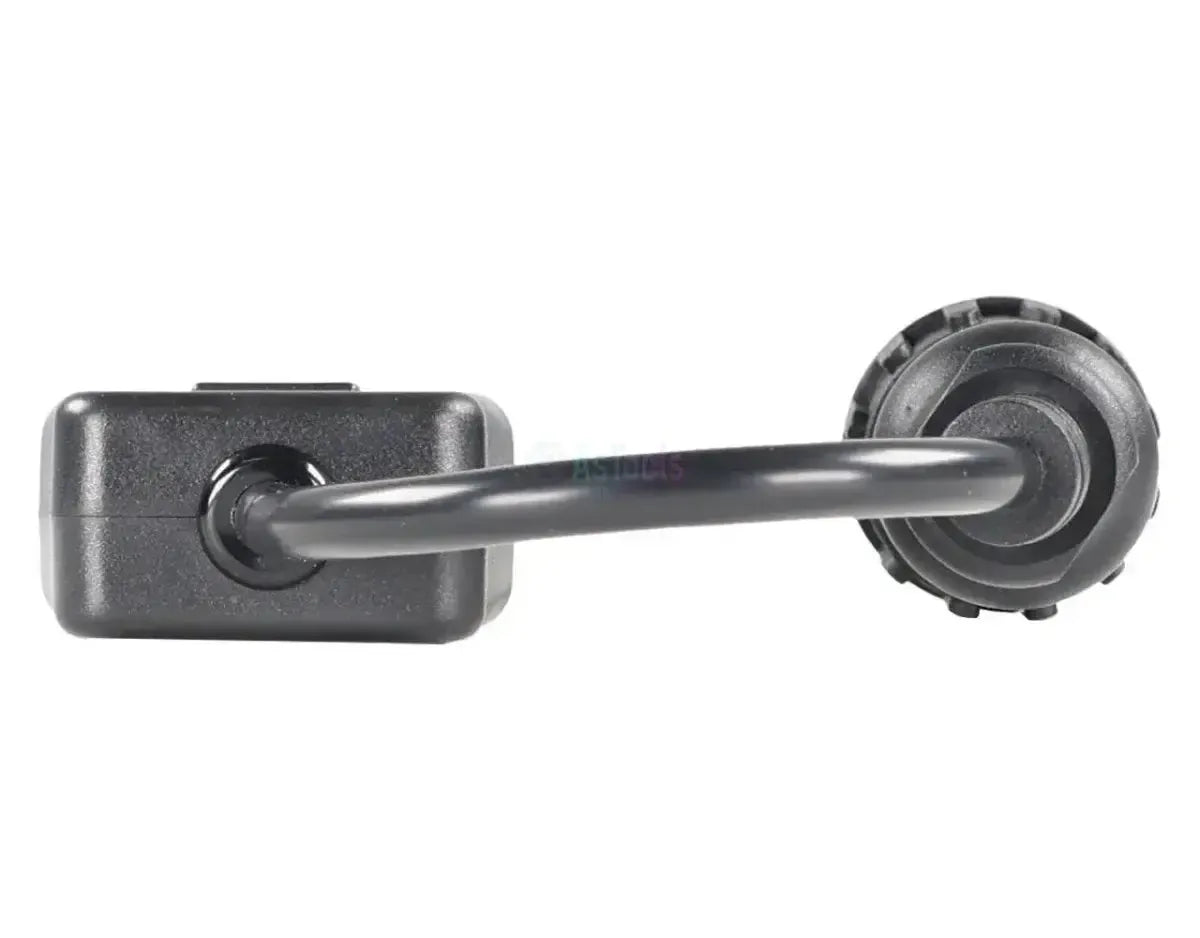

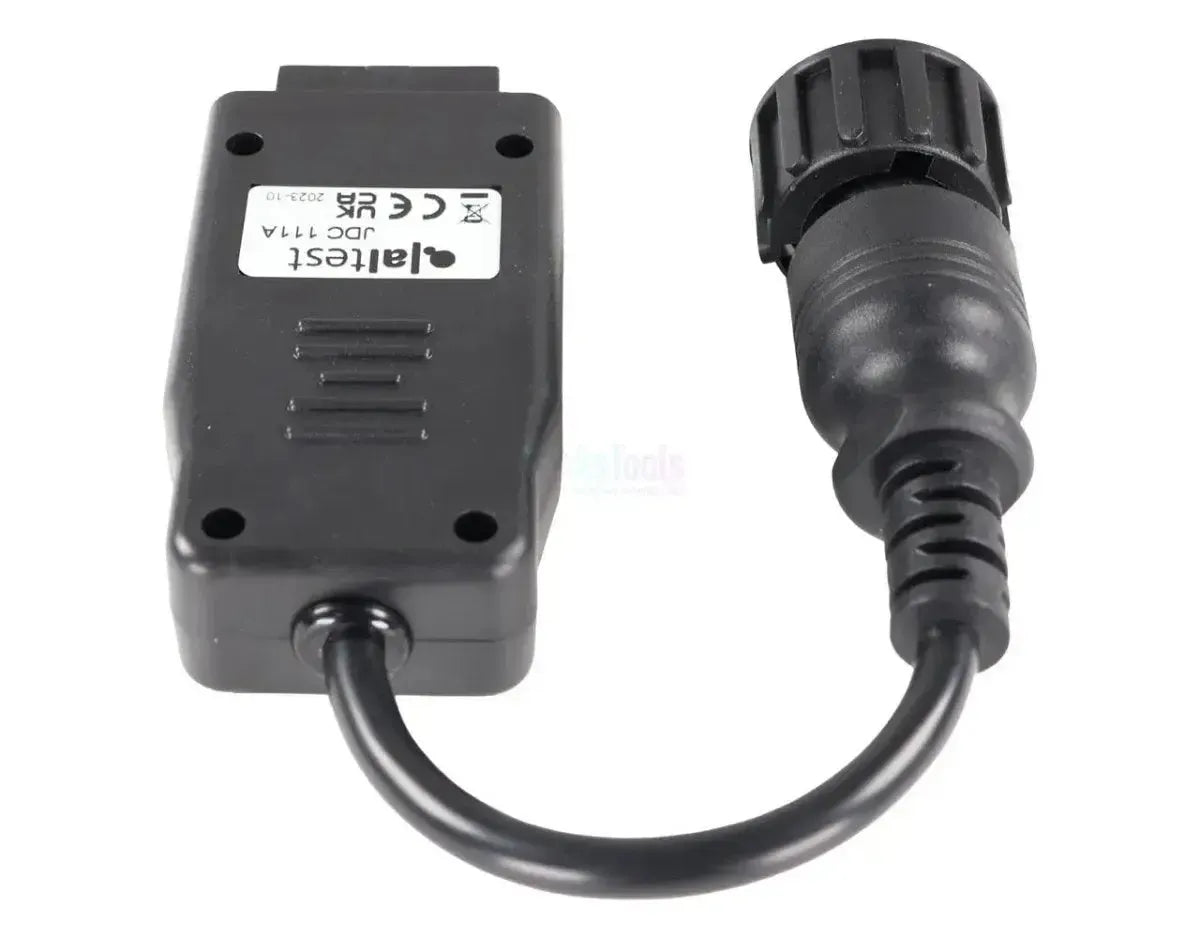

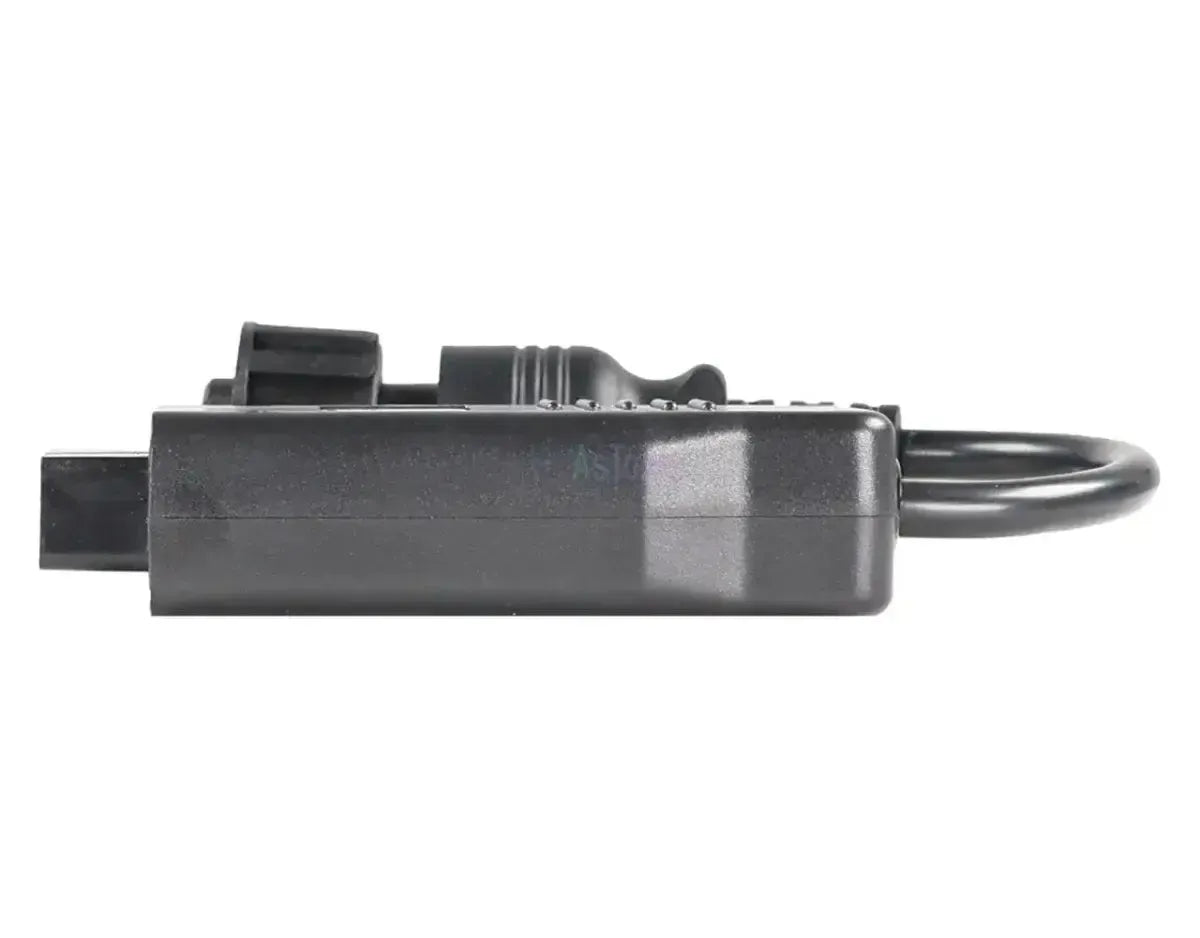

De Jaltest JDC111A is de adapter tussen de 7-pins diagnoseaansluiting van het Knorr-Bremse KB4-TA-trailer-ABS en de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de trailerzijde zit een ronde zwarte stekker met een gekartelde borgring, waarin het huis zeven posities telt maar er slechts vier bezet zijn, alle vier met een bus. Die combinatie van een 7-polig huis met vier bussen onderscheidt deze aansluiting van de volledig met pennen bezette 7-polige stekker van de JDC103A. Het snoer is 28 tot 30 cm lang.
Achter die koppeling opent de kabel de diagnoselijn naar de regeleenheid ABS Trailer (KB4-TA). Daarmee leest de apparatuur het foutgeheugen en de wielsnelheidssensoren per as uit, stuurt u ventielen en modulatoren aan en past u de configuratie van het remsysteem aan. Een deel van die functies komt beschikbaar met de losse module Knorr-Bremse Diagnostics (ref. 71502007). Voor trailers is nooit een gestandaardiseerde diagnoseaansluiting voorgeschreven, waardoor deze stekker in gebruik blijft zolang het systeem op de weg is. De kabel werkt met Jaltest Link V8.1 én V9 en valt onder de module Jaltest CV.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de remregeling van de oplegger of aanhanger, oftewel het anti-blokkeersysteem. De diagnoseaansluiting zit op of vlak bij de ABS-regeleenheid, doorgaans aan de voorzijde van het chassis. De eenheid hieronder komt uit de trailerdekking van Jaltest, met de functies die daar beschikbaar zijn.
Regeleenheden die u kunt benaderen
- ABS Trailer (KB4-TA), anti-blokkeersysteem: De remregeling waarvoor deze kabel is gemaakt, met foutcodes, meetwaarden, aansturing en parameters.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de remregeling uitlezen en na reparatie leegmaken.
- Meetwaarden bekijken: De actuele waarden van de aangesloten sensoren, waaronder de wielsnelheidssensoren per as.
- Componenten aansturen: Ventielen en modulatoren rechtstreeks activeren om hun werking te controleren.
- Parameters instellen: De configuratie van het remsysteem uitlezen en aanpassen.
- Onderhoud resetten: Servicemeldingen terugzetten na uitgevoerd onderhoud.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke oplegger of aanhanger met een Knorr-Bremse KB4-TA-eenheid waarvan de diagnoseaansluiting een 7-polig huis met vier bussen is. Voor trailers is nooit een gestandaardiseerde diagnoseaansluiting voorgeschreven, waardoor deze stekker ook op recentere opleggers in gebruik blijft. De TEBS-generaties lopen via een eigen aansluiting.
Knorr-Bremse (afbakening):
- KB4-TA: Het trailer-anti-blokkeersysteem waarvoor deze kabel is gemaakt.
- Chassismerk: Niet bepalend; de kabel volgt de Knorr-Bremse-eenheid op het chassis.
- Bouwjaar: Niet bepalend; voor trailers geldt geen verplichte diagnoseaansluiting.
Verpakkingsinhoud
- 1x Jaltest (JDC111A) | Knorr-Bremse (KB4-TA ABS) 7-pins OBD - 16-pins OBD2 Verloopkabel | Trailer
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC111A |
| Type | Verloopkabel |
| Toepassing | Knorr-Bremse KB4-TA trailer-ABS |
| Lengte | 28 tot 30 cm |
| Interface | Jaltest Link V8.1 en V9 |
| Aansluiting voertuigzijde | 7-pins OBD (rond huis met zeven posities, vier bezet met bussen) |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | ABS Trailer (KB4-TA) |
| Segment | Trailer |
| Jaltest-module | Jaltest CV (bedrijfsvoertuigen) |
| Aanvullend mogelijk | Module Knorr-Bremse Diagnostics (ref. 71502007) voor de volledige functieomvang |
