Jaltest  |  SKU: JDC563

Jaltest (JDC563) | Liebherr RJ45 Netwerk – RJ45 Netwerk Verloopkabel | Terrein- en Bouwmachine

€83,95 incl.
€69,38 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

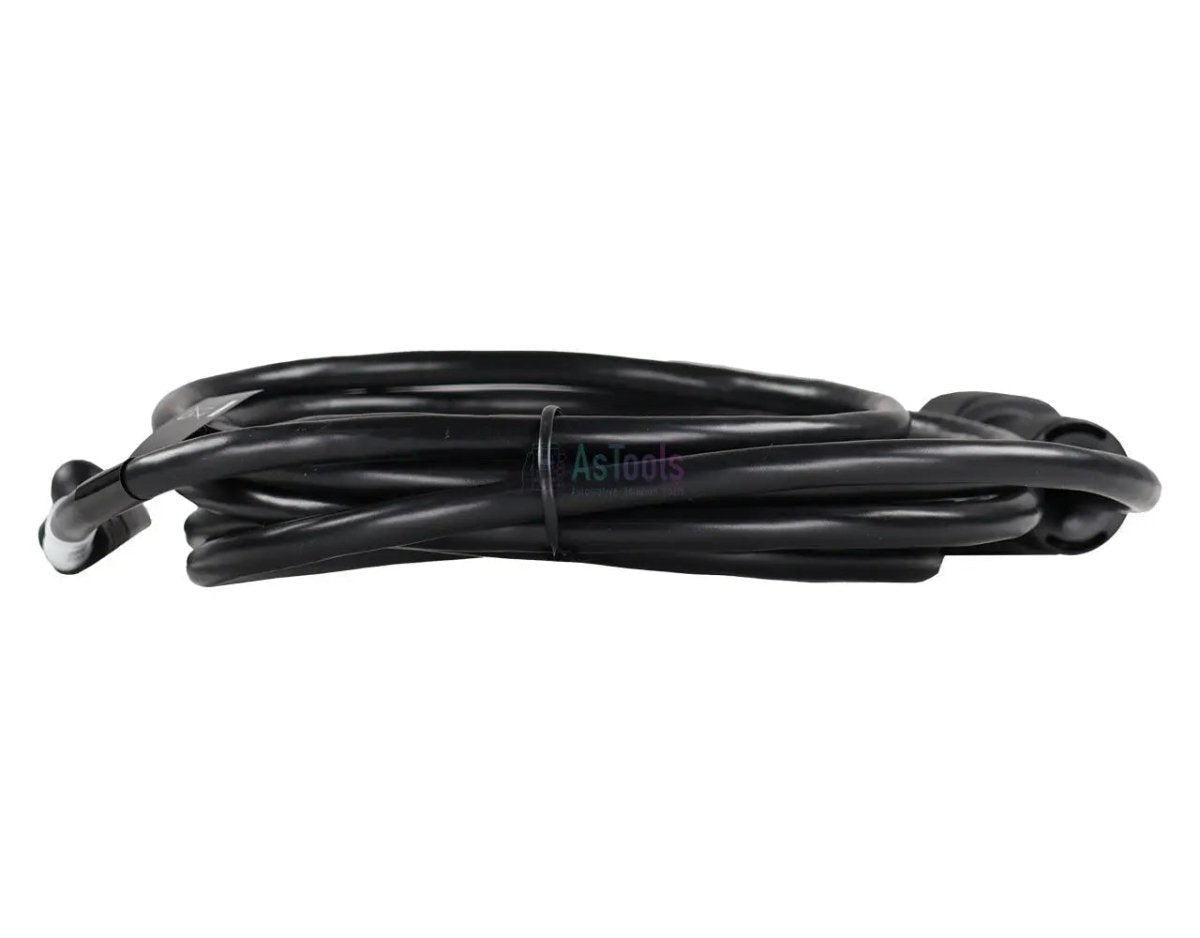

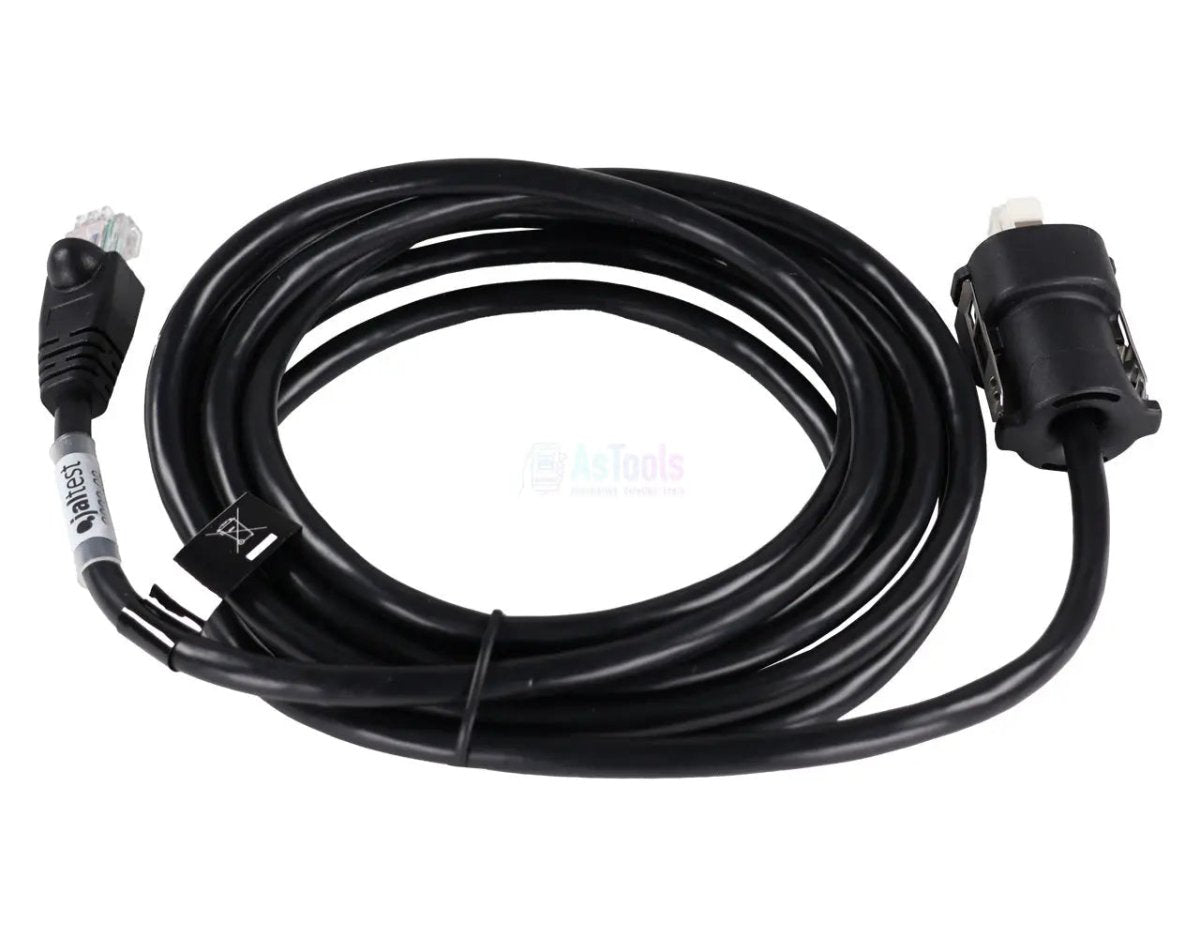

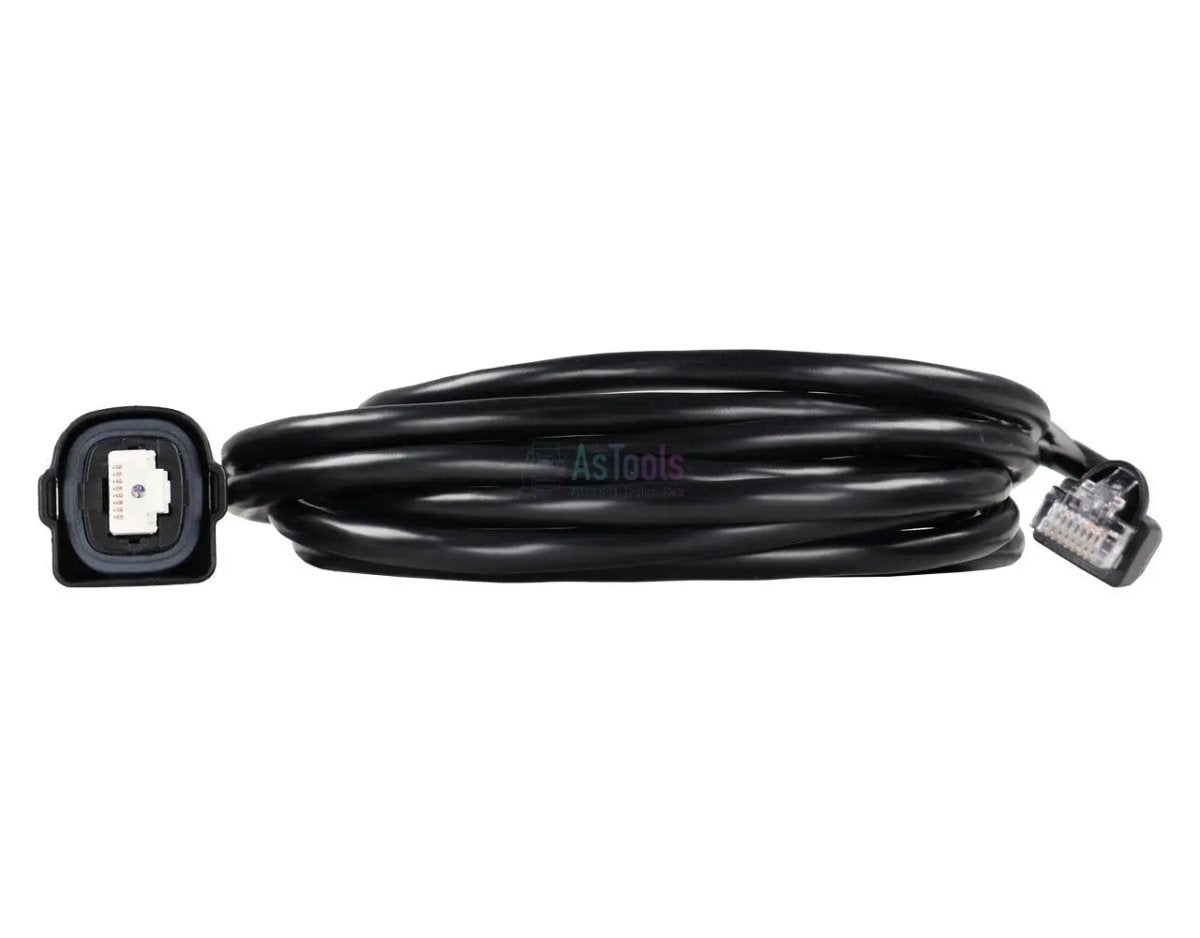

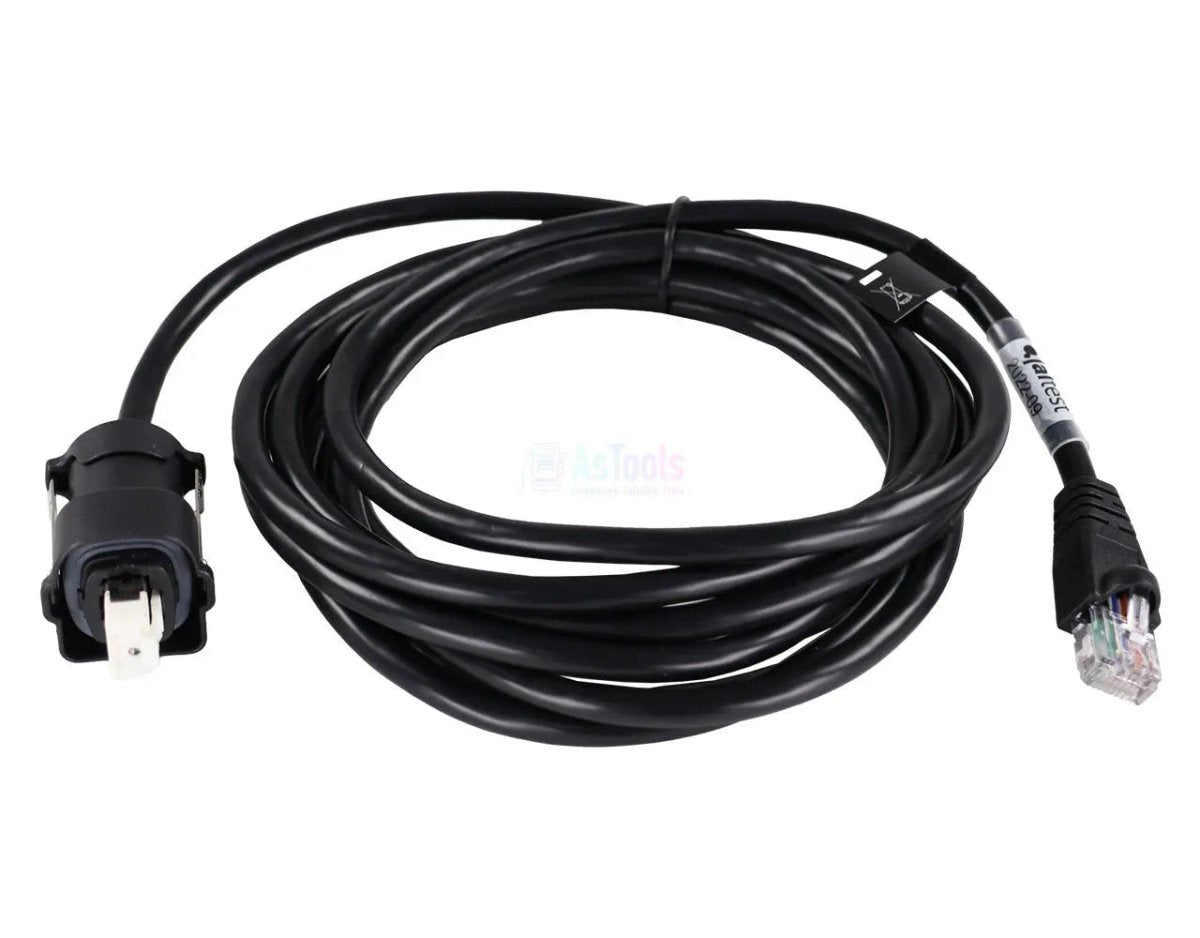

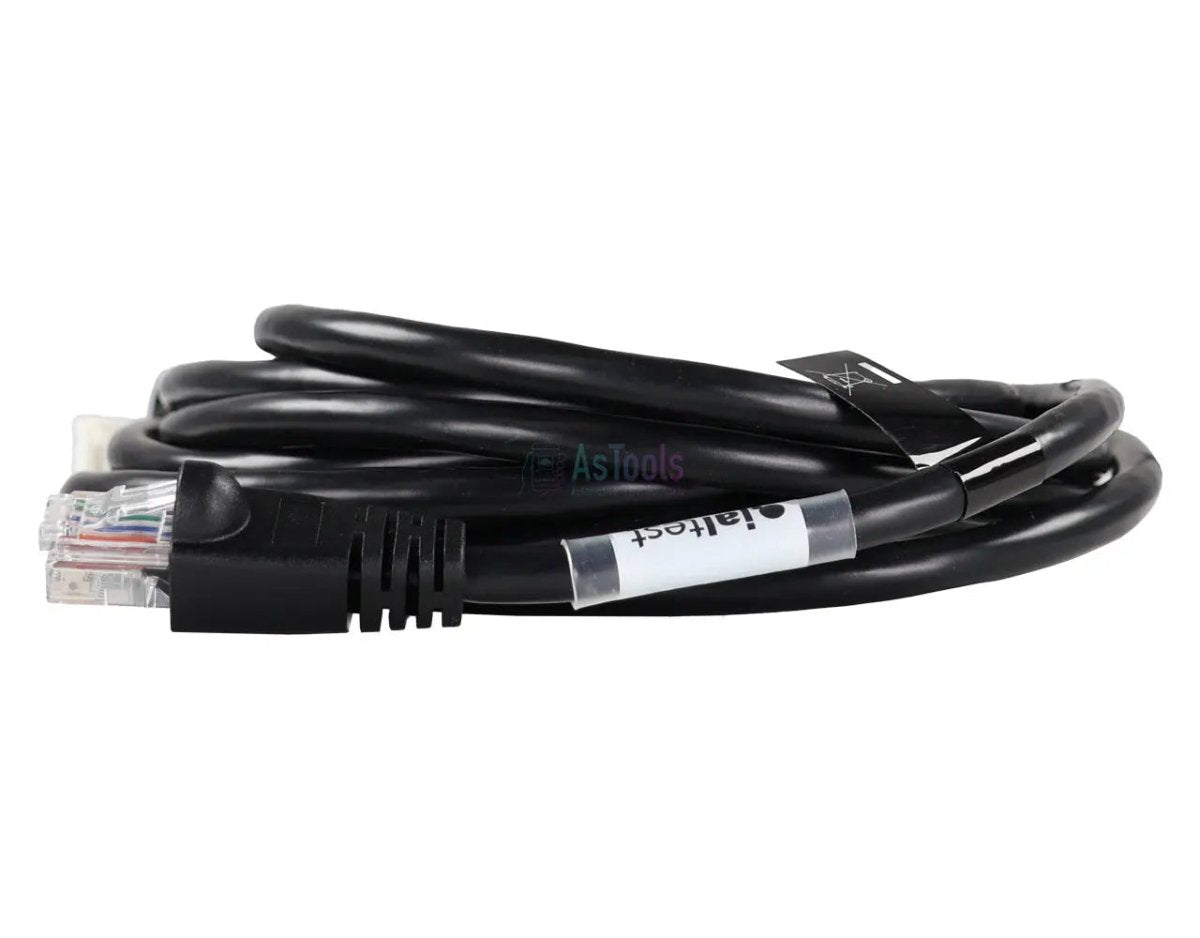

De Jaltest JDC563 is de ethernet-diagnosekabel waarmee de RJ45-netwerkaansluiting van Liebherr-machines op de Jaltest-diagnoseopstelling wordt aangesloten. De kabel is 302 cm lang en draagt aan beide zijden een RJ45-connector: Aan de machinezijde zit die stekker in een zwarte afgedichte behuizing met rubberen afdichtring en een metalen vergrendelbeugel, aan de interfacezijde is het een gewone RJ45-stekker met doorzichtig huis en zwarte trekontlasting. De mantel is bedrukt met de datakabelnormen EN 50288 en TIA/EIA. De kabel is bedoeld voor machines waarvan de systemen via ethernet communiceren in plaats van via een klassieke seriële diagnoselijn.

Deze kabel brengt de ethernetverbinding door naar de diagnoseopstelling, waardoor communicatie met de Liebherr-systemen tot stand komt die op die manier werken. Hierdoor verkrijgt de diagnoseapparatuur toegang tot de regeleenheden achter die netwerkaansluiting, met een hogere datasnelheid dan een klassieke seriële diagnoseverbinding. Welke systemen u bereikt, verschilt per machine, systeem en bouwjaar. De kabel valt onder Jaltest OHW (Off-Highway machines).

PLUSPUNTEN

✔Toegang tot Liebherr-systemen met ethernetcommunicatie.

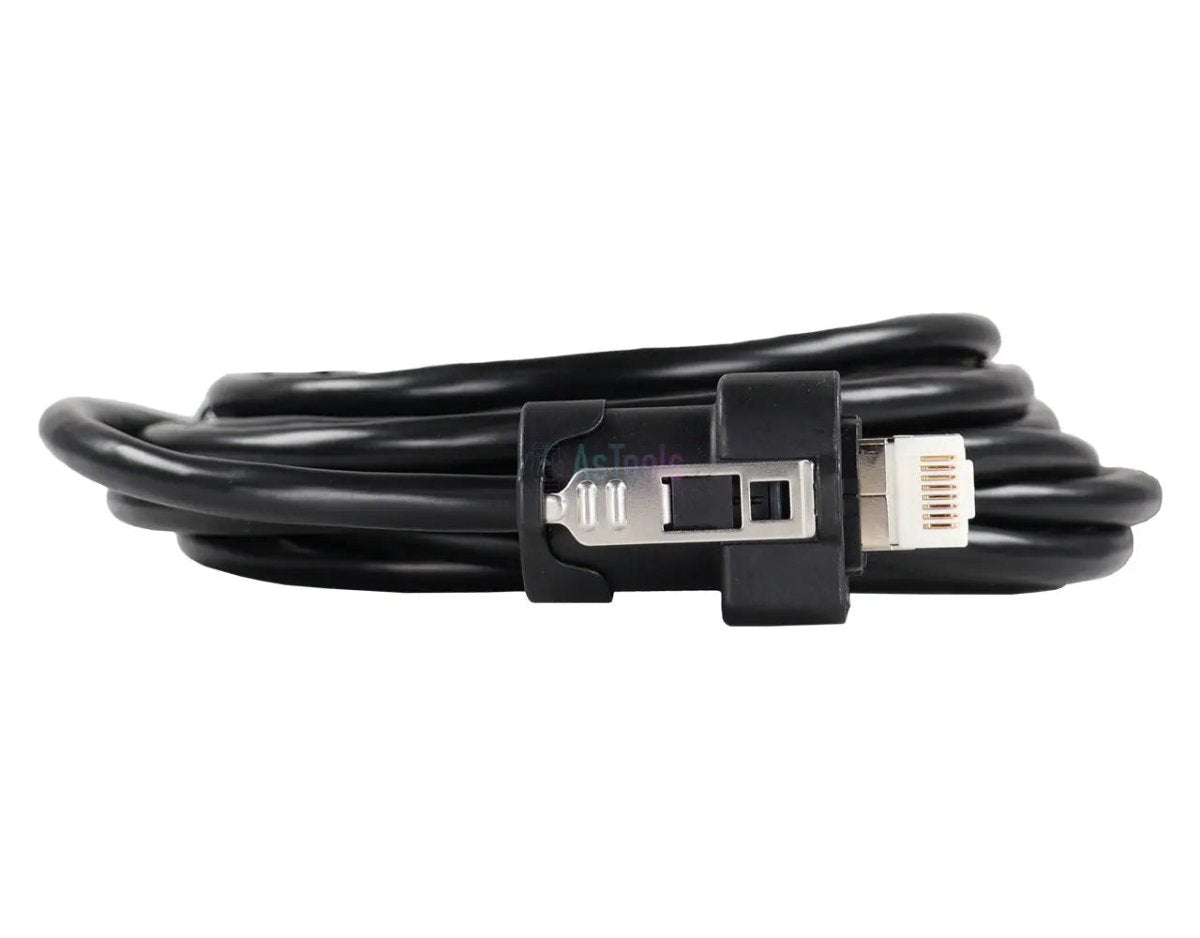

✔Aan de machinezijde een afgedichte RJ45-connector met rubberen afdichtring en metalen vergrendelbeugel, zodat de stekker vast en gesloten in de machineaansluiting zit.
✔Met 302 cm een ruime werklengte: De diagnoseopstelling hoeft niet naast de aansluiting te staan.
✔Geeft in de Jaltest-software toegang tot foutcodes, live data, actuatortests en de beschikbare onderhouds- en kalibratieprocedures.

AANDACHTSPUNTEN

✕Uitsluitend voor Liebherr-machines met een RJ45-diagnoseaansluiting; machines met een klassieke diagnosestekker gebruiken een andere kabel.
✕Een RJ45-aansluiting lijkt op een gewone netwerkpoort, maar een standaard netwerkkabel kan een afwijkende bedrading hebben en is geen vervanging.
✕De beschikbare functies verschillen per machine, systeem en bouwjaar.
✕Er is een tweede ethernetkabel in het assortiment, de JDC213E1; die heeft een andere machinezijde en is geen vervanging voor deze uitvoering.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de systemen van de machine die over ethernet communiceren. De afgedichte RJ45-stekker gaat op de machine, de gewone RJ45-stekker op de diagnoseopstelling. Welke regeleenheden daarachter liggen, verschilt per machine en bouwjaar.

Regeleenheden die u kunt benaderen

  • Liebherr-systemen met ethernetcommunicatie: De regeleenheden die achter de RJ45-netwerkaansluiting van de machine liggen.
  • Per machine verschillend: Welke systemen aanwezig zijn, hangt af van de machine, het systeem en het bouwjaar, en van uw actieve Jaltest-licentie en softwareversie.

Wat u kunt doen

  • Foutcodes lezen en wissen: Met originele OE-omschrijving.
  • Live data: Real-time meetwaarden van sensoren en parameters.
  • Actuatortests: Gericht aansturen van componenten.
  • Onderhoud en kalibratie: Systeemspecifieke procedures, afhankelijk van de dekking.

Compatibele voertuigen en toepassingen

Bepalend is de aansluiting, niet het model. Deze kabel is bestemd voor Liebherr terrein- en bouwmachines met een RJ45-diagnoseaansluiting in de afgedichte uitvoering. De ondersteunde modellen en systemen zijn afhankelijk van uw actieve Jaltest-licentie en softwareversie.

Liebherr:

  • Terrein- en bouwmachines met een RJ45-diagnoseaansluiting
  • Systemen met ethernetcommunicatie in plaats van een klassieke seriële diagnoselijn
💡
Goed om te weten: Een RJ45-aansluiting lijkt op een gewone netwerkpoort, maar gebruik altijd deze specifieke Jaltest-kabel; een standaard netwerkkabel kan een afwijkende bedrading hebben en past bovendien niet in de afgedichte behuizing op de machine. Controleer daarom eerst welke aansluiting op uw machine zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC563) | Liebherr RJ45 Netwerk – RJ45 Netwerk Verloopkabel | Terrein- en Bouwmachine

Technische specificaties

Specificatie Omschrijving
Merk Jaltest (Cojali)
Referentienummer JDC563
Type Ethernet-diagnosekabel
Toepassing Liebherr
Aansluiting machinezijde RJ45 (ethernet) in een afgedichte behuizing met rubberen afdichtring en metalen vergrendelbeugel
Aansluiting interfacezijde RJ45 (ethernet), gewone stekker met doorzichtig huis
Lengte 302 cm
Interface Niet opgegeven; de RJ45-zijde gaat naar de netwerkaansluiting van de diagnoseopstelling
Regeleenheden Liebherr-systemen met ethernetcommunicatie; per machine, systeem en bouwjaar verschillend
Segment Terrein- en Bouwmachine
Jaltest-module Jaltest OHW (Off-Highway machines)
Nodig om te gebruiken Jaltest Link met geldige softwarelicentie
