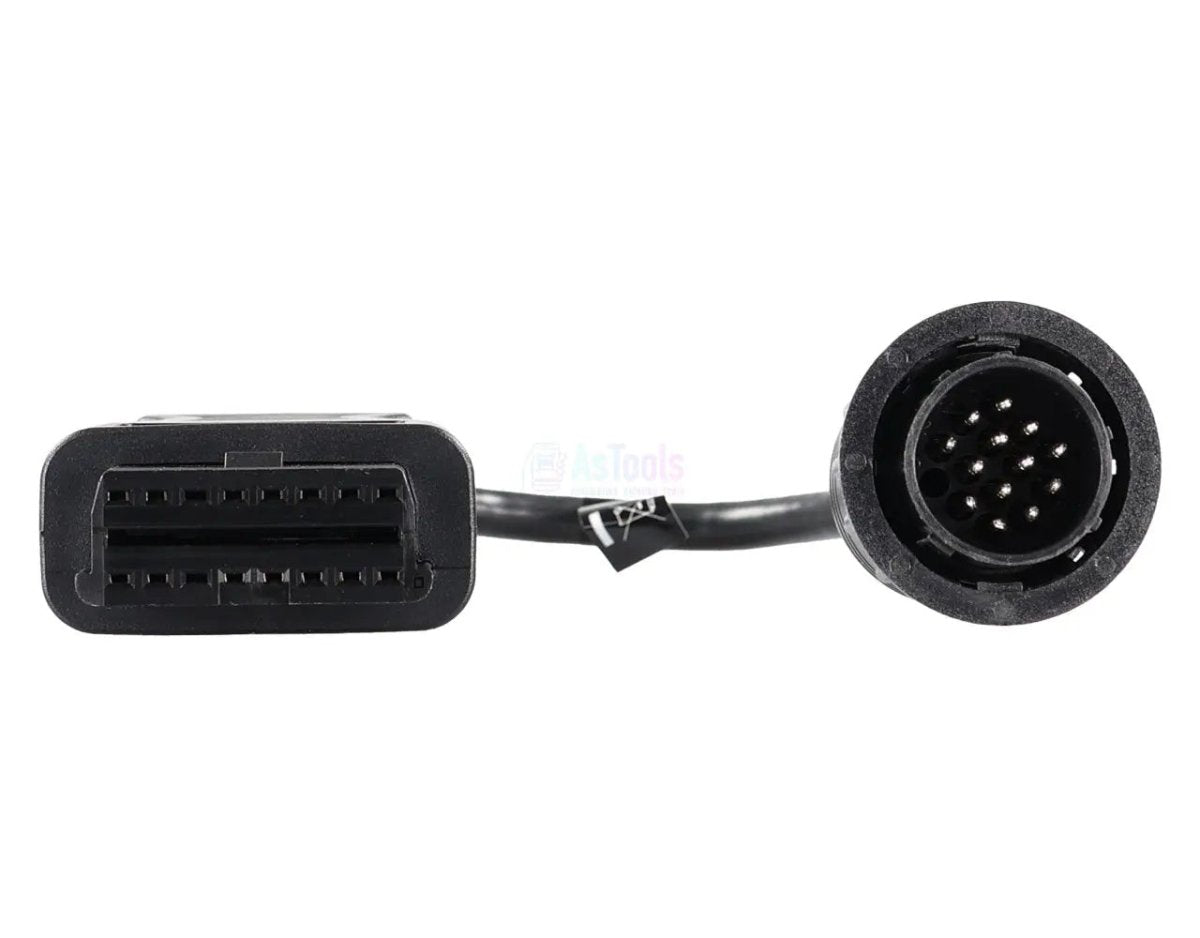

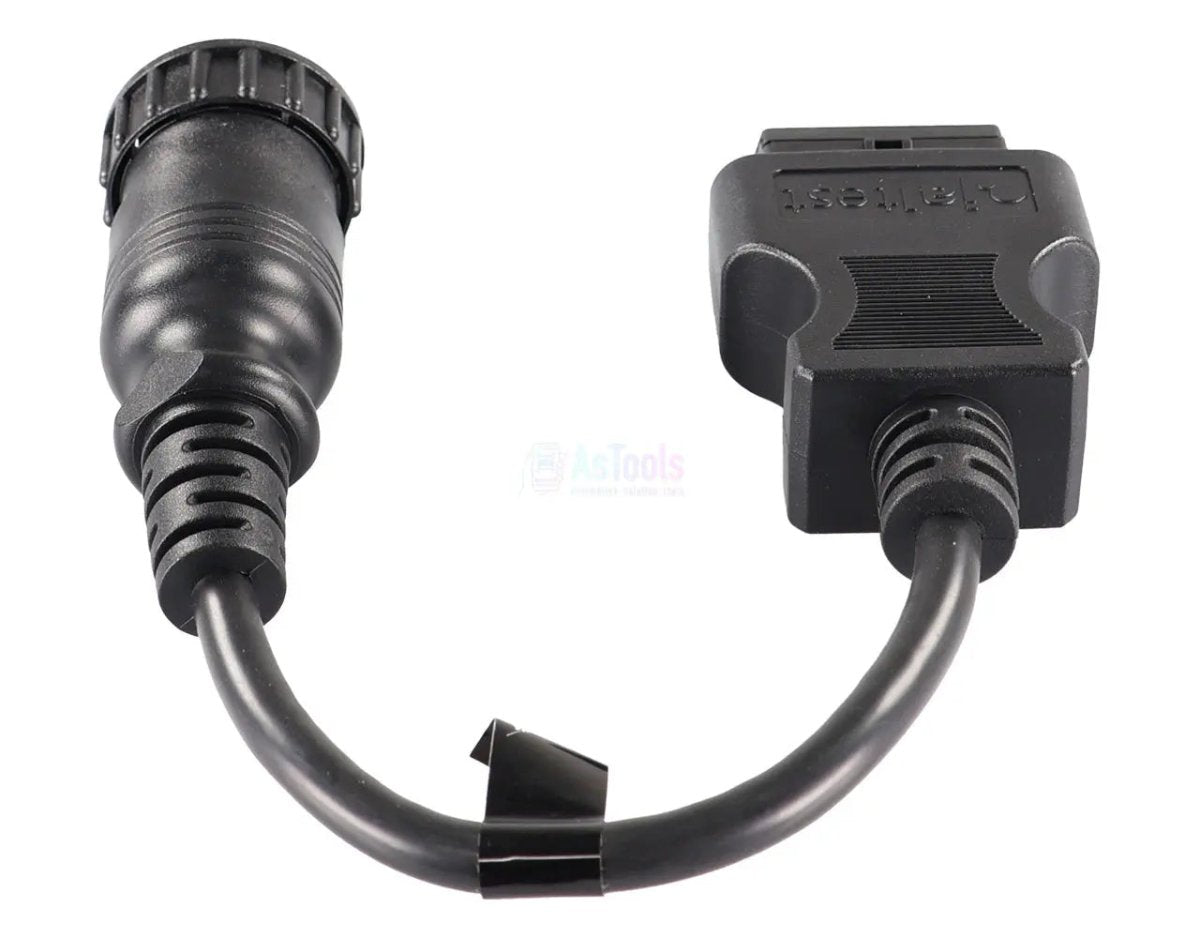

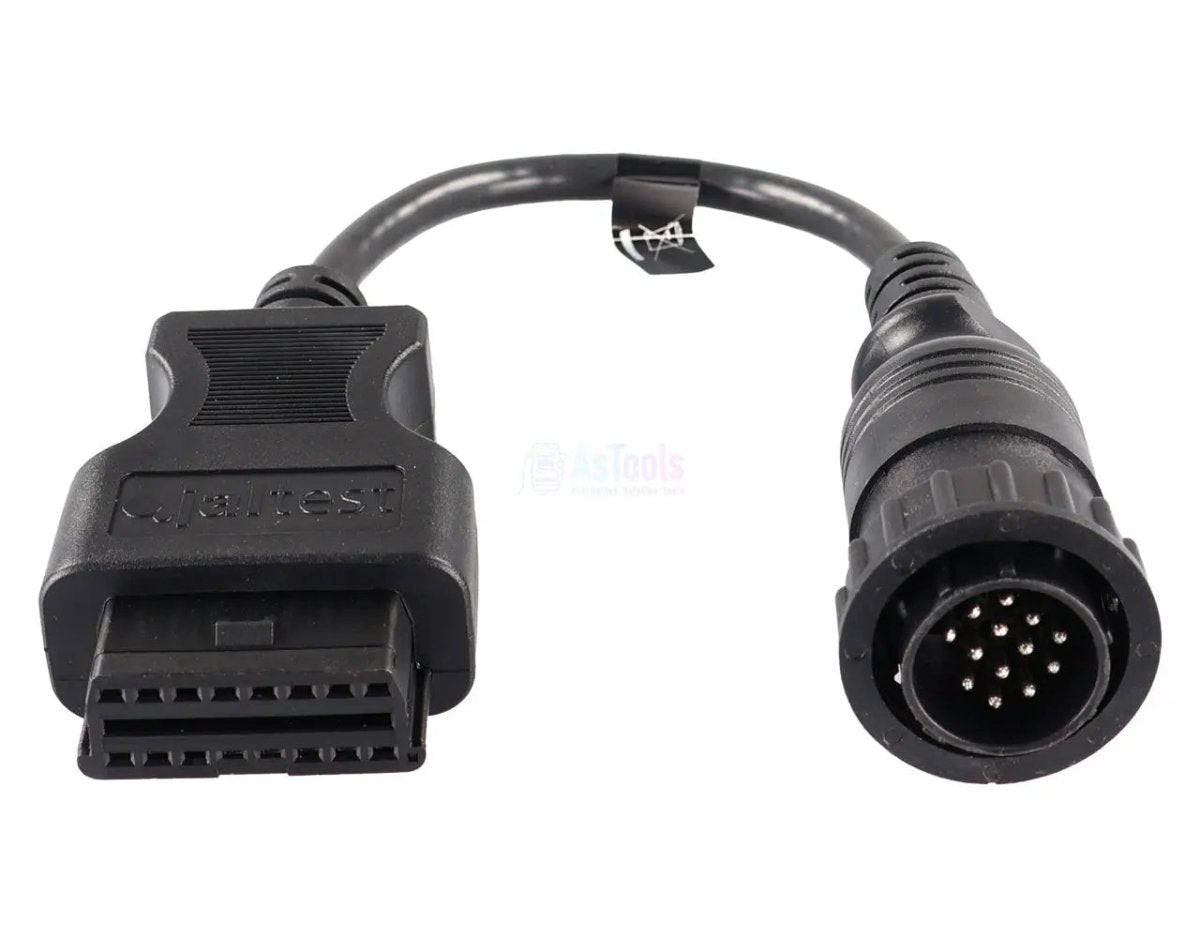

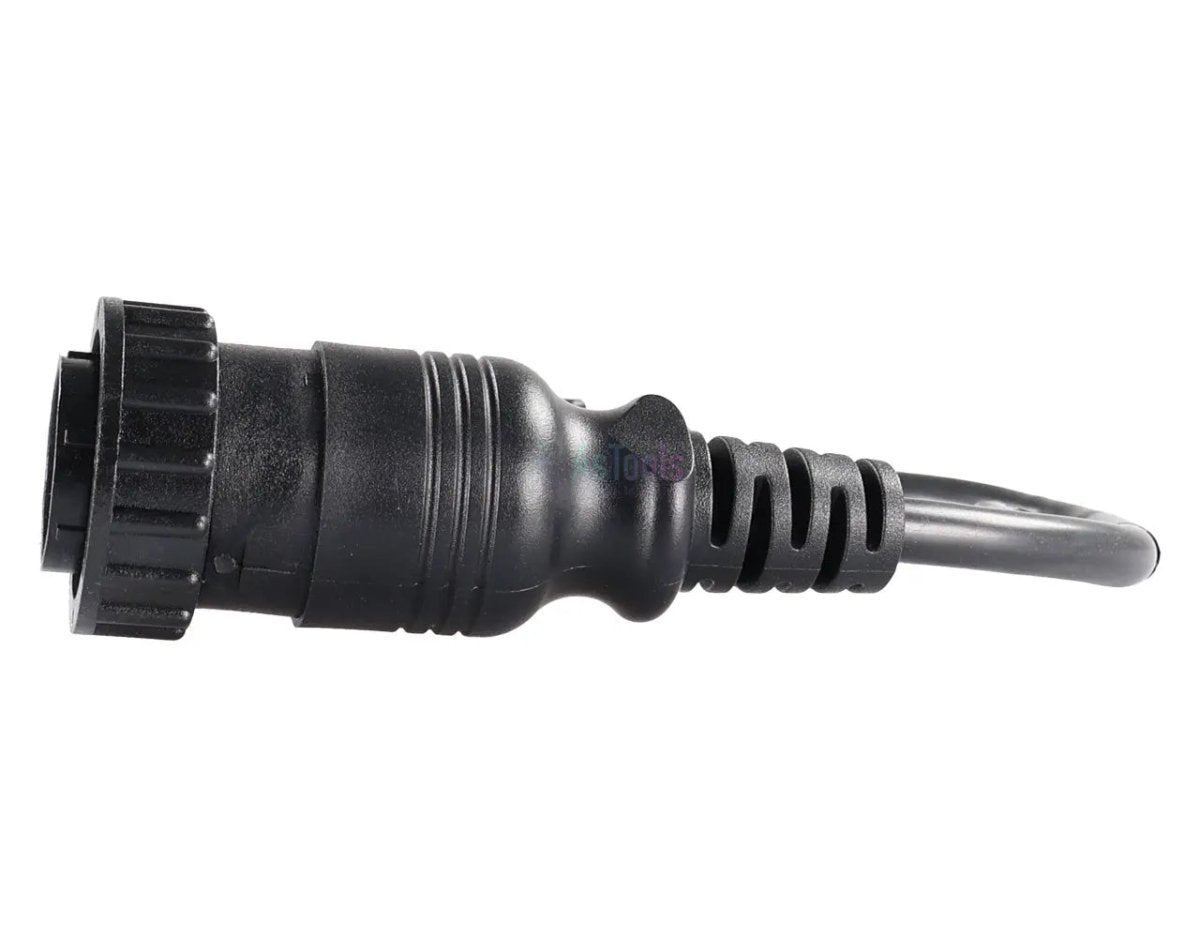

De Jaltest JDC203A brengt de merkeigen ronde 14-polige diagnoseaansluiting van Mercedes-Benz bedrijfsvoertuigen naar de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de voertuigzijde zit een zwarte ronde stekker met een gekartelde koppelring en veertien pennen in een cirkelpatroon; het snoer komt er recht uit. Het snoer meet 28 tot 30 cm en de kabel werkt met Jaltest Link V8.1 en V9. Die ronde aansluiting zit in de cabine.
Zodra de verbinding staat, bereikt de Jaltest-software de regeleenheden van het voertuig: De motorregeling MR met unitpompsysteem, de rijregeling FR en de complete schakel- en koppelingsregeling (GS, AG en KS), naast remmen, luchtvering, instrumentenpaneel en onderhoudssysteem. Hoeveel daarvan aanwezig is, hangt af van het model: Een SK/MK/LK uit de jaren negentig heeft maar een fractie van de eenheden die een Actros heeft. Mercedes-Benz gebruikte deze ronde stekker tot de invoering van Euro IV (oktober 2005). De kabel valt onder Jaltest CV (bedrijfsvoertuigen).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van het voertuig. Welke eenheden aanwezig zijn, hangt af van de serie en de uitvoering: Een Atego-distributietruck draagt andere modules dan een Actros-trekker. Onderstaande eenheden komen uit de Mercedes-Benz-dekking van Jaltest.
Regeleenheden die u kunt benaderen
- MR, motorregeling met unitpompsysteem: De elektronische regeling van de dieselmotor met unitpompen.
- FR, rijregeling: De eenheid die motor-, rem- en transmissievragen op elkaar afstemt.
- GS, AG en KS: Schakelregeling, automatische versnellingskeuze en koppelingsregeling.
- ABS 6 (K) / ABS 6 (KWPDC) en BS: Het antiblokkeersysteem en de elektronische remregeling.
- RS, retardermanagement: De aansturing van de retarder.
- NR, elektronisch geregelde luchtvering: De niveauregeling van de luchtvering.
- INS en WS: Instrumentenpaneel en onderhoudssysteem, met serienummer en softwareversie van de eenheid.
- PSM, parametreerbare opbouwmodule: De module voor carrosserie- en opbouwfuncties.
- ART, SPA en SRS: Afstandsregeling, rijstrookbewaking en airbagsysteem.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en grafiek.
- Componenten aansturen: Onderdelen rechtstreeks activeren om te bepalen of de storing bij het onderdeel zelf ligt of in de bedrading.
- Parameters instellen: Configuraties en instellingen naar de regeleenheid schrijven.
- Kalibraties uitvoeren: Bij de systemen waarvoor Jaltest een kalibratieprocedure aanbiedt, bijvoorbeeld na vervanging van een component.
- Onderhoud resetten: De onderhoudsteller terugzetten via het onderhoudssysteem van het voertuig.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elk Mercedes-Benz bedrijfsvoertuig met de ronde 14-polige diagnoseaansluiting. Onderstaande series voert Jaltest CV in de dekking; het eindjaar is afgekapt op oktober 2005, toen de gestandaardiseerde 16-pins OBD2-aansluiting voor vrachtwagens verplicht werd. Aan de gekartelde koppelring en de veertien pennen herkent u de juiste aansluiting.
Mercedes-Benz:
- SK / MK / LK: (1989 - 1998)
- Actros (MP1): (1996 - 2002)
- Actros 2 (MP2): (2002 - 2005)
- Atego (1e generatie): (1998 - 2005)
- Axor: (2001 - 2005)
- Vario: (1996 - 2005)
- Econic: (1998 - 2005)
- Unimog U 300 / U 400 / U 500: (2000 - 2005)
Verpakkingsinhoud
- 1x Jaltest (JDC203A) | Mercedes 14-pins OBD1 - 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig
Technische specificaties
Algemeen
- Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk
- Jaltest
- Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product
- Verloopkabel
- In welke kabelset deze kabel ook zit. Heb je die set al, dan hoef je de kabel niet los te kopen.Onderdeel van kabelset
- Truck- en buskabelset
Geschikt voor
- Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat
- Jaltest
- Op welke versie van de Jaltest Link interface de kabel past. Sommige kabels werken alleen op de nieuwste V9.Jaltest Link versie
- Link V8.1
- Link V9
- Welke Jaltest-module je nodig hebt om de kabel te gebruiken. Zonder de juiste licentie werkt de kabel niet.Jaltest-softwaremodule
- CV bedrijfsvoertuigen
Aansluitingen
- De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde
- 14-pins OBD1
- De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde
- 16-pins OBD2
Diagnosefuncties
- Je ziet de actuele meetwaarden van sensoren terwijl het voertuig draait. Handig om storingen op te sporen.Live data bekijken
- Ja
- Je kunt onderdelen zelf laten werken om te testen of ze kapot zijn. Dat scheelt zoeken.Componenten aansturen
- Ja
- Je kunt instellingen van regeleenheden aanpassen en kalibraties uitvoeren na reparatie of vervanging.Parameters en kalibraties
- Ja
- Je kunt de onderhoudsmelding of het service-interval terugzetten na een beurt.Onderhoud resetten
- Ja
Afmetingen en gewicht
- Referentienummer
- JDC203A
Overige specificaties
- Toepassing
- Mercedes-Benz bedrijfsvoertuigen met ronde 14-polige diagnoseaansluiting
- Lengte
- 28 - 30 cm
- Regeleenheden
- MR (motor), FR (rijregeling), GS, AG en KS (aandrijflijn), ABS 6 en BS (remmen), RS (retarder), NR (luchtvering), INS en WS (instrumentenpaneel en onderhoud), PSM, ART, SPA en SRS
- Onderdeel van kabelset
- Truck- en buskabelset (29362)
