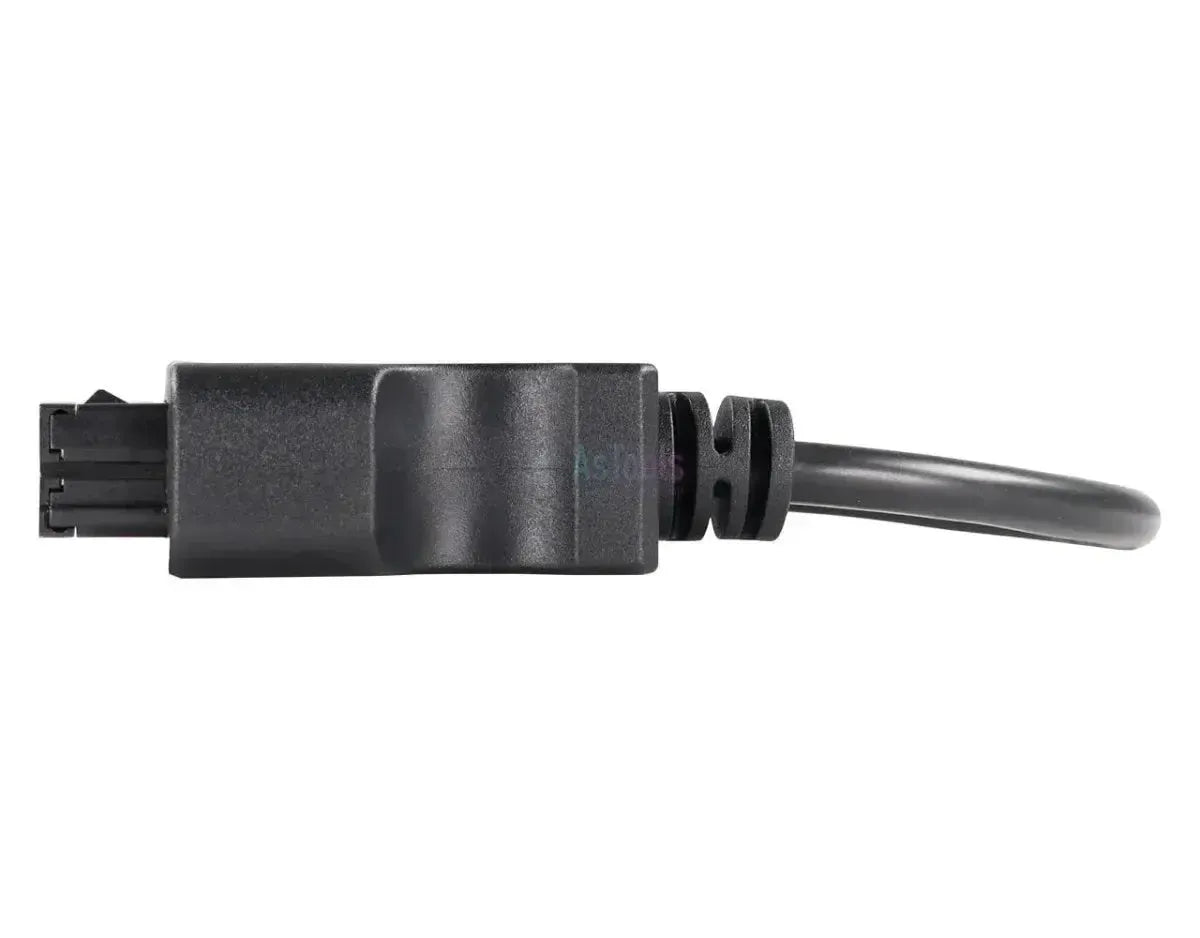

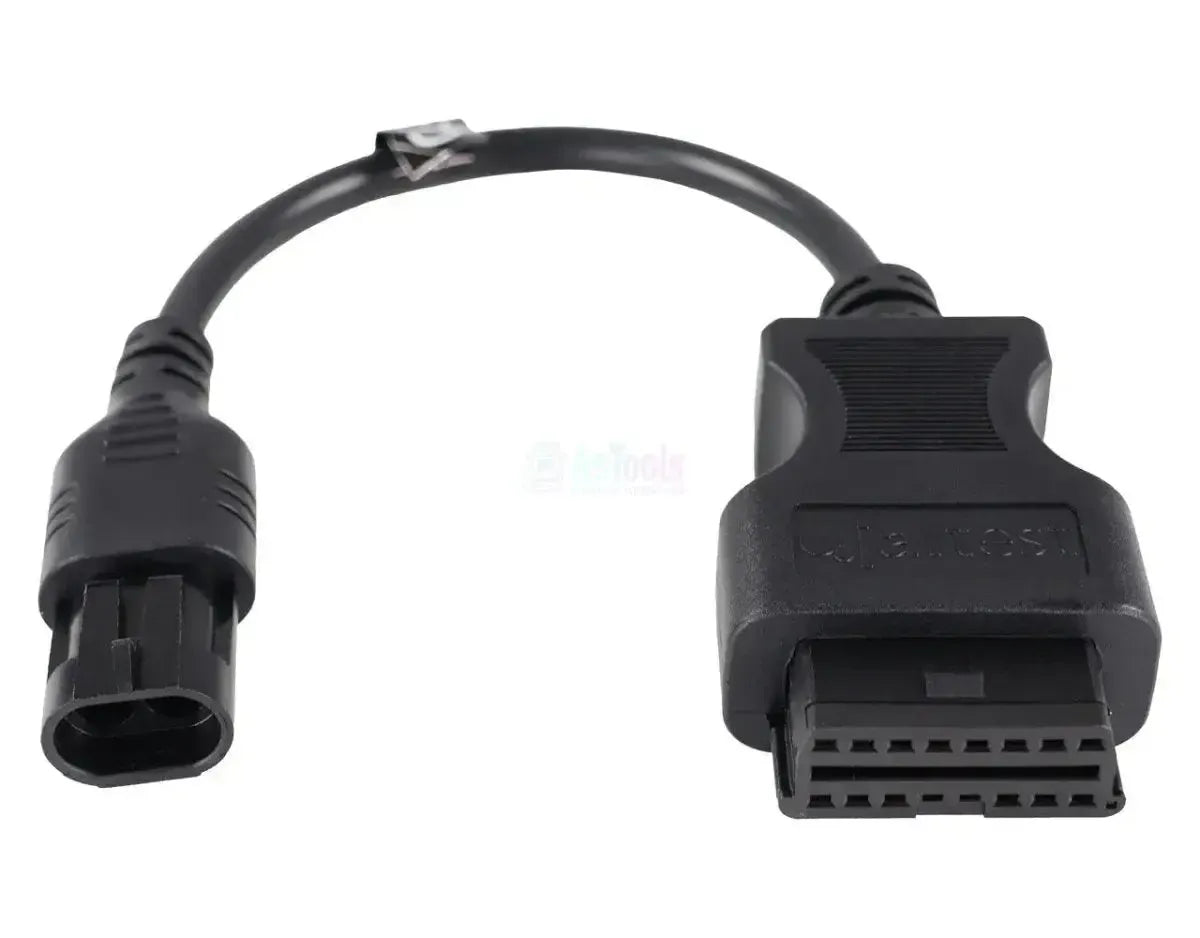

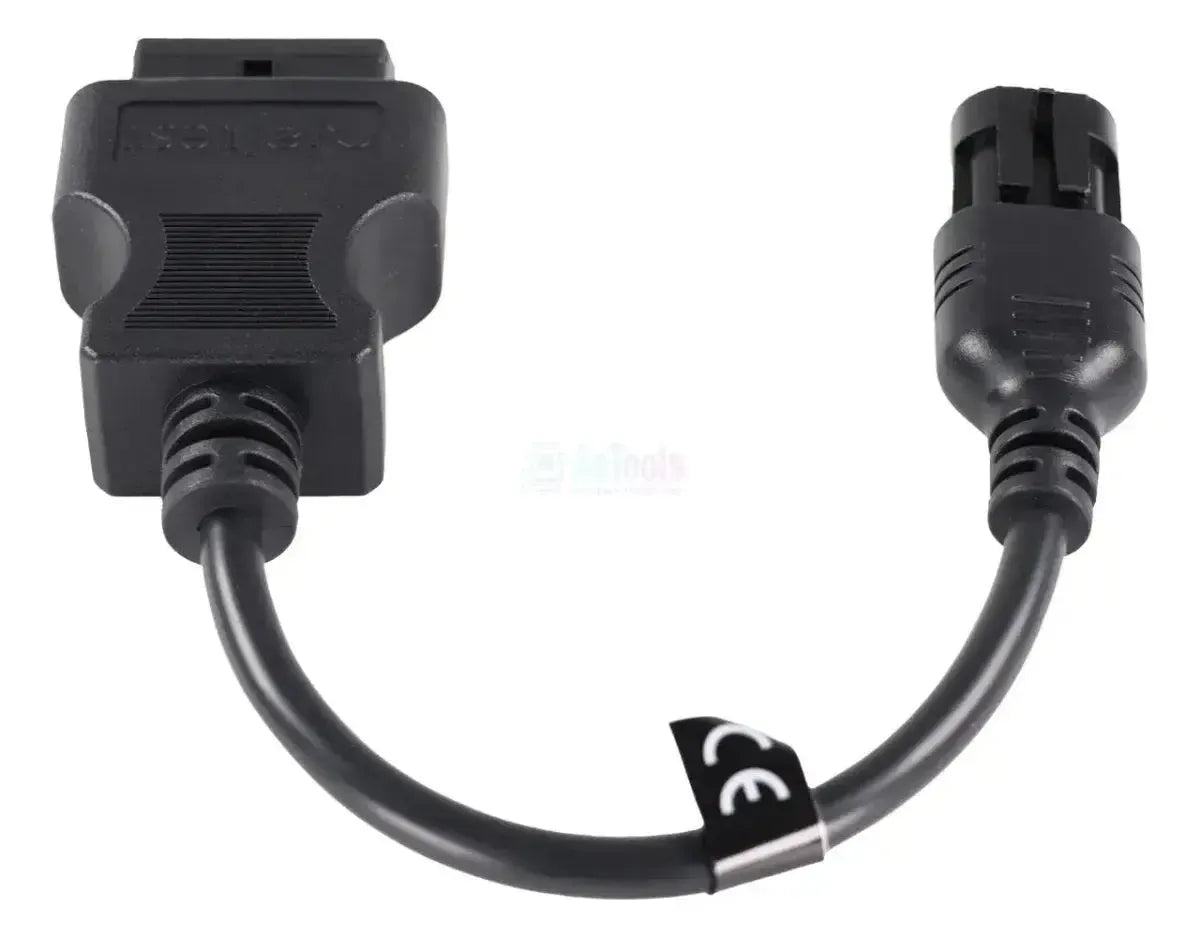

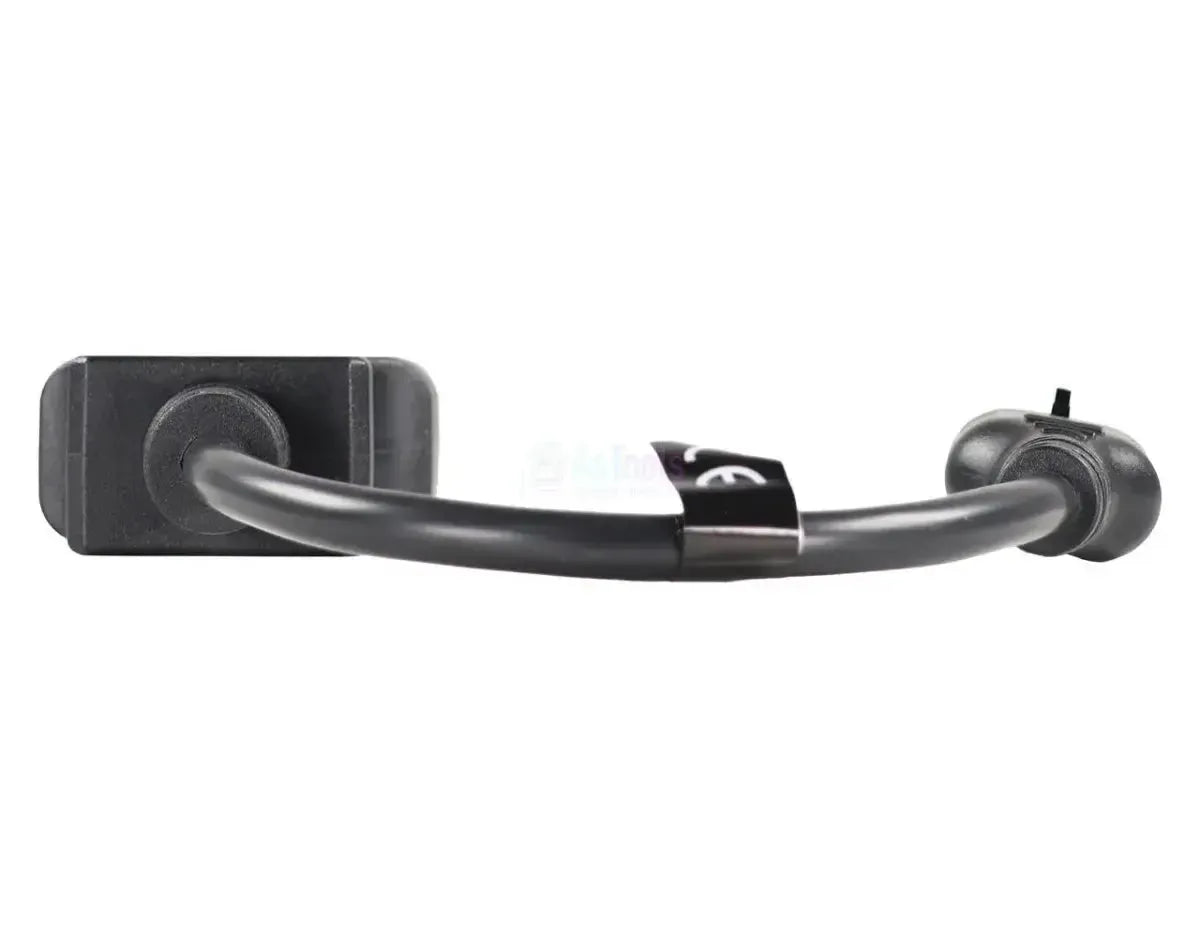

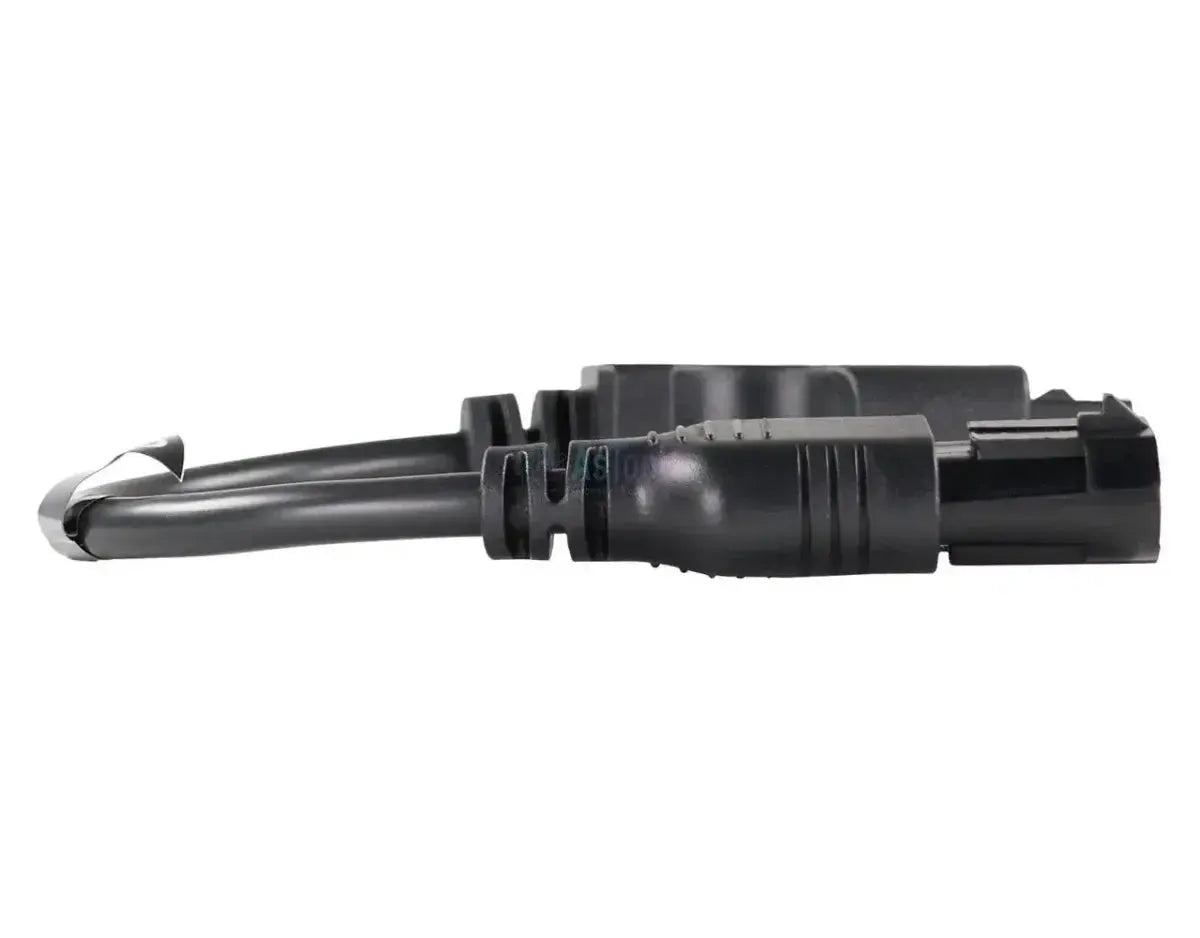

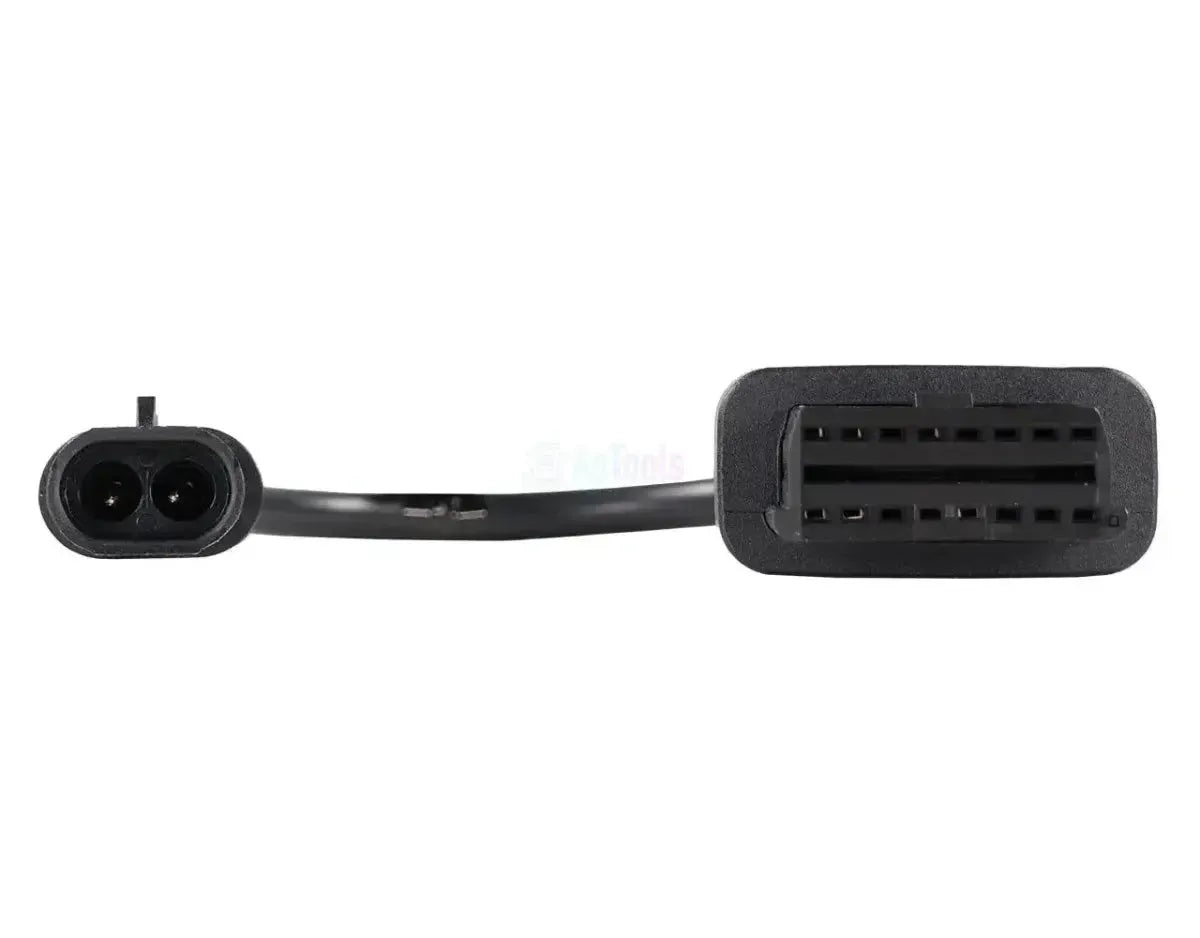

De Jaltest JDC614A voert de kleinste van de drie Mercury-diagnosestekkers: Hij koppelt de 2-pins A9-aansluiting aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de motorzijde zit een ovaal zwart stekkerhuis met slechts twee ronde openingen naast elkaar, gescheiden door een opstaande rib; dat is een heel andere stekker dan de brede 4-pins en de 10-pins MEFI-uitvoering. De aansluiting zit in de motorruimte, op of naast de motor. Het snoer meet 28 tot 30 cm.
Via deze koppeling komt de diagnoseapparatuur bij de regeleenheden die Jaltest onder Mercury voert: De motorregelingen PCM-555 en ECM-555, de ECM-70 G3, de ECM DFI van de Optimax-motoren en de MEFI-generaties van de MerCruiser-blokken, plus de bedieningselektronica DTS G3 en TVM G3. Het verschil zit in de functies: Op de PCM- en ECM-555 staan ook parameters, kalibratie en reset, bij de MEFI en de ECM DFI niet. De kabel valt onder Jaltest Marine.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de motorregeling van de Mercury-motor en de bedieningselektronica aan boord. Welke eenheden u aantreft hangt af van de generatie: De 555-regeleenheden horen bij de nieuwere blokken, de MEFI-eenheden bij de MerCruiser-benzinemotoren van daarvoor. Onderstaande eenheden komen uit de Mercury-dekking van Jaltest Marine.
Regeleenheden die u kunt benaderen
- PCM-555 en PCM-555 G3, motorregeling: De regeleenheid van onder meer de Verado- en Optimax-motoren, met foutcodes, meetwaarden, componentaansturing, gegevens van de regeleenheid, parameters, kalibratie, reset en live data.
- ECM-555, ECM-555 G3 en ECM-70 G3, motorregeling: De regeleenheden van de Fourstroke-motoren, met dezelfde functielijst.
- ECM DFI, motorregeling: De directe-inspuitregeling van de Optimax-motoren, met foutcodes, meetwaarden, componentaansturing, gegevens van de regeleenheid en live data.
- MEFI 1-2 en MEFI 3-4, motorregeling: De inspuitregelingen van de MerCruiser-binnenboordmotoren.
- DTS G3 en TVM G3, bedieningselektronica: De digitale gas- en schakelbediening en de koersregeling.
Wat u kunt doen
- Foutcodes lezen: Het foutgeheugen van de motorregeling uitlezen, met omschrijving van de gedetecteerde storing, en het na reparatie leegmaken.
- Meetwaarden bekijken en live meekijken: De actuele sensorwaarden, in realtime te volgen terwijl de motor draait.
- Componenten aansturen: Actuatoren van de motorregeling rechtstreeks aansturen om te bepalen of een storing bij het onderdeel zelf ligt.
- Parameters, kalibratie en reset: Op de PCM- en ECM-555-regeleenheden; de kalibratie staat ook bij de DTS G3.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze uitvoering hoort bij de 2-pins A9-aansluiting. Jaltest Marine dekt de Mercury-motoren aan de buitenboord- en de binnenboordzijde; welke stekker er op uw motor zit, ziet u aan het aantal openingen en aan de vorm van het huis.
Mercury:
- Fourstroke-serie: De buitenboordmotoren van 15 tot 300 pk, inclusief de Jet Fourstroke-uitvoeringen
- Verado-serie: De buitenboordmotoren van 135 tot 600 pk
- Optimax-serie: De buitenboordmotoren van 75 tot 250 pk
- Pro XS, Pro Max en SeaPro: De buitenboordmotoren van 15 tot 500 pk
- MerCruiser binnenboord: Onder meer de 4.3, 5.0, 5.7, 6.2, 7.4, 8.1 en 8.2 MPI- en MAG-uitvoeringen, de 496 MAG, de Scorpion- en de Vazer-motoren
Verpakkingsinhoud
- 1x Jaltest (JDC614A) | Mercury (A9) 2-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot
Technische specificaties
Algemeen
- Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk
- Jaltest
- Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product
- Verloopkabel
- In welke kabelset deze kabel ook zit. Heb je die set al, dan hoef je de kabel niet los te kopen.Onderdeel van kabelset
- Marine-kabelset
Geschikt voor
- Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat
- Jaltest
- Welke Jaltest-module je nodig hebt om de kabel te gebruiken. Zonder de juiste licentie werkt de kabel niet.Jaltest-softwaremodule
- Marine
Aansluitingen
- De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde
- 16-pins OBD2
Diagnosefuncties
- Je ziet de actuele meetwaarden van sensoren terwijl het voertuig draait. Handig om storingen op te sporen.Live data bekijken
- Ja
- Je kunt onderdelen zelf laten werken om te testen of ze kapot zijn. Dat scheelt zoeken.Componenten aansturen
- Ja
Afmetingen en gewicht
- Referentienummer
- JDC614A
Overige specificaties
- Toepassing
- Mercury scheepsmotoren met 2-pins A9-aansluiting
- Lengte
- 28 - 30 cm
- Interface
- Jaltest Link V8.1
- Aansluiting motorzijde
- 2-pins ovale zwarte stekker met twee ronde openingen
- Regeleenheden
- PCM-555 en PCM-555 G3, ECM-555, ECM-555 G3, ECM-70 G3, ECM DFI, MEFI 1-2 en MEFI 3-4 (motorregeling), DTS G3 en TVM G3 (bedieningselektronica)
- Onderdeel van kabelset
- Marine-kabelset vessel (70002008), binnenboord (70002009) en buitenboord (70002025)
- Vereiste verlengkabel
- JDC100B (2,5 m SUBD-26) bij gebruik met de Jaltest Link V9
