Jaltest  |  SKU: JDC507A

Jaltest (JDC507A) | New Holland/Case IH 13-pins OBD - Switch Verloopkabel | Landbouwvoertuig

€71,95 incl.
€59,46 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

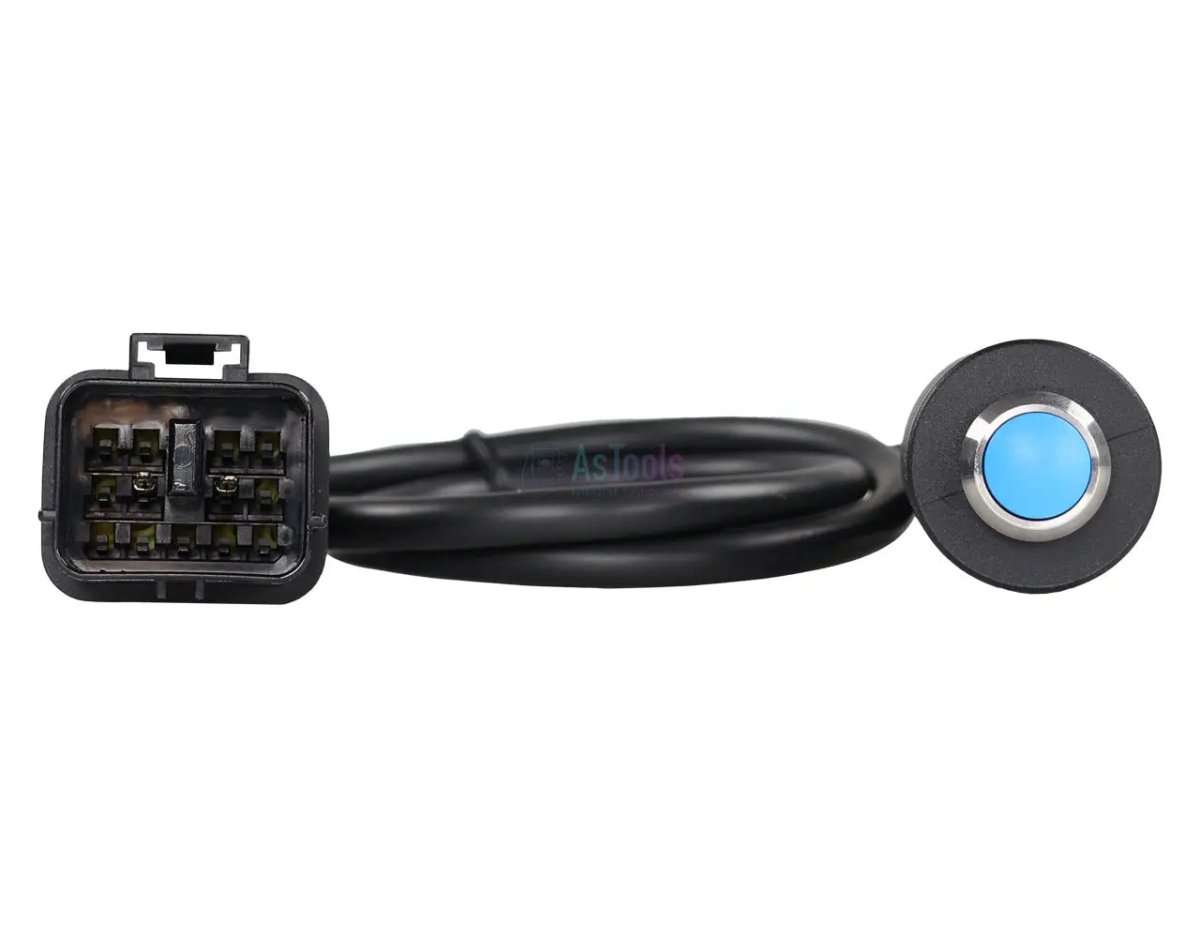

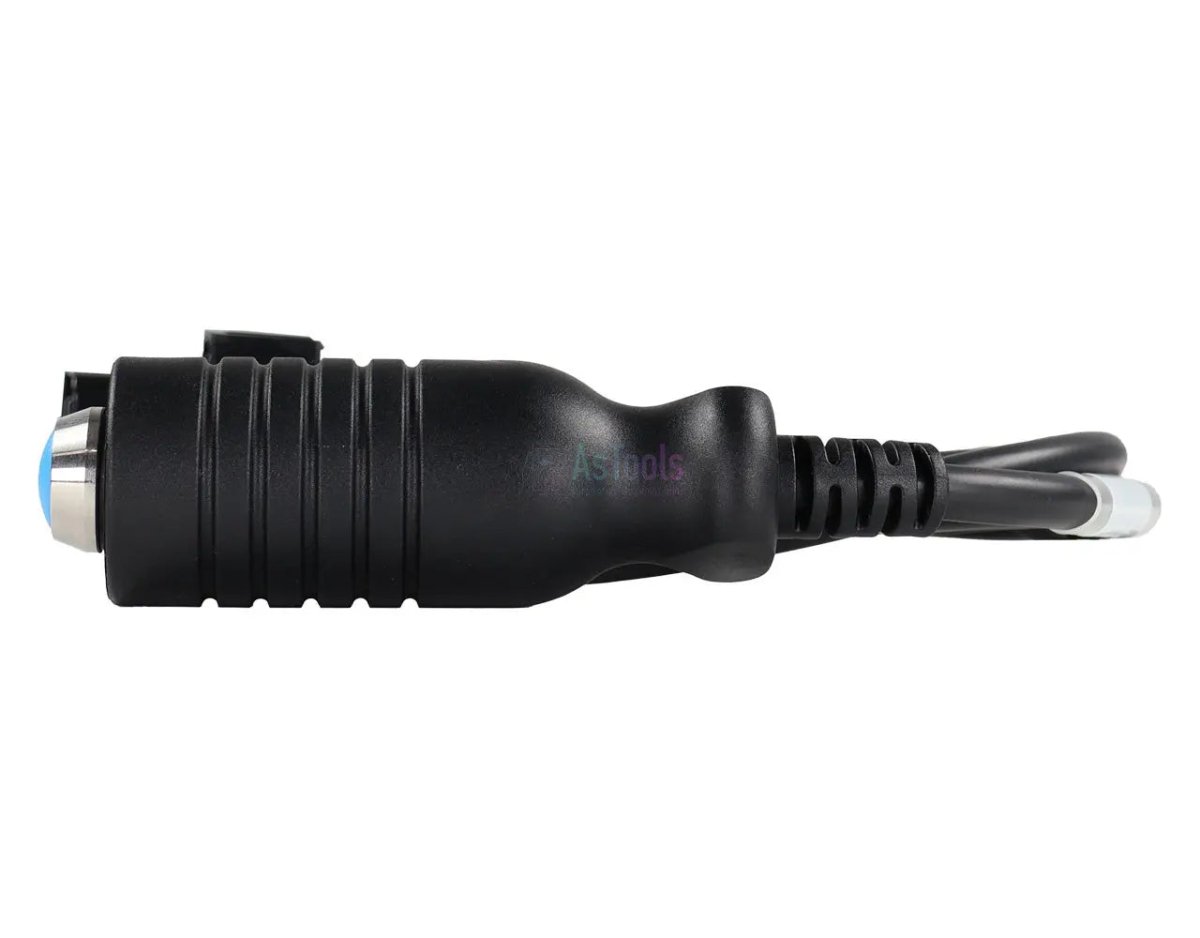

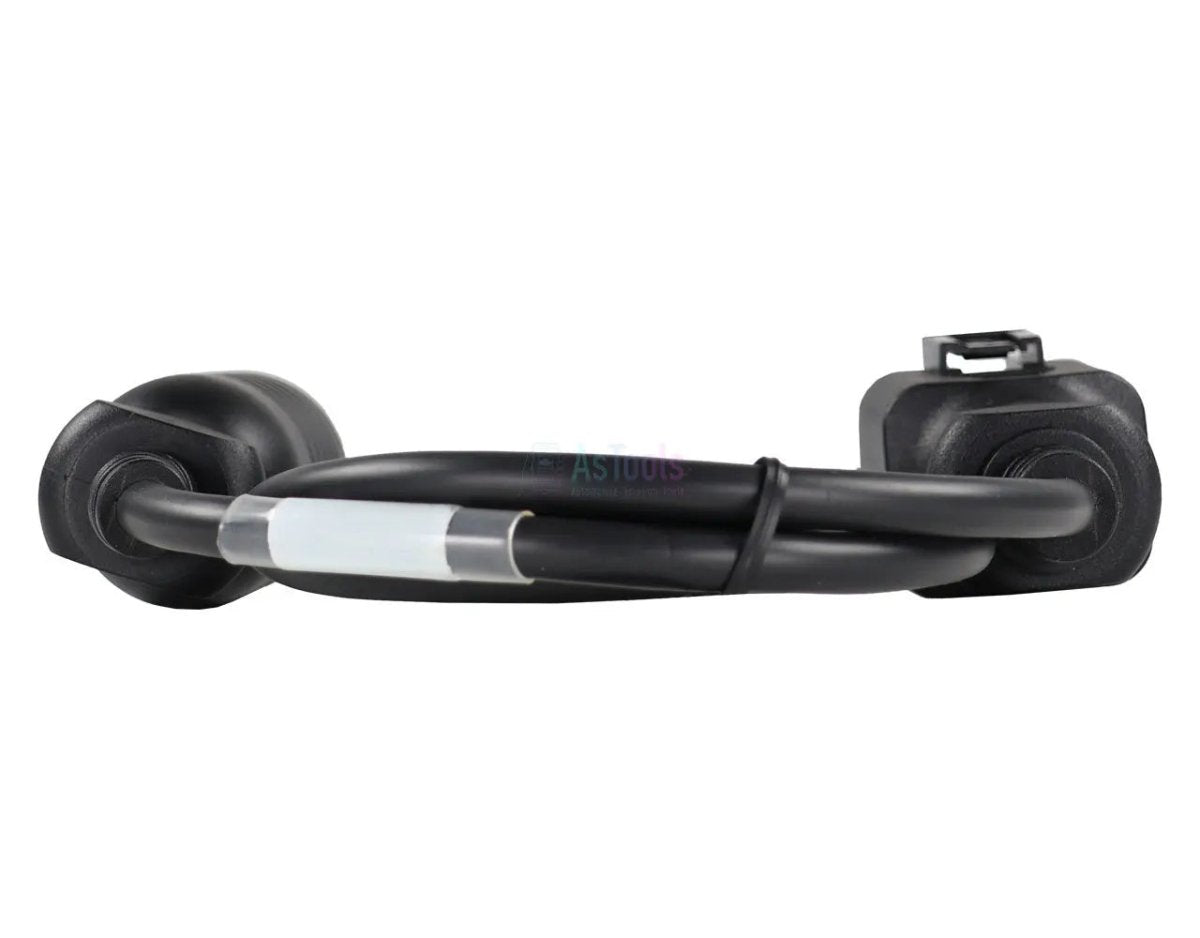

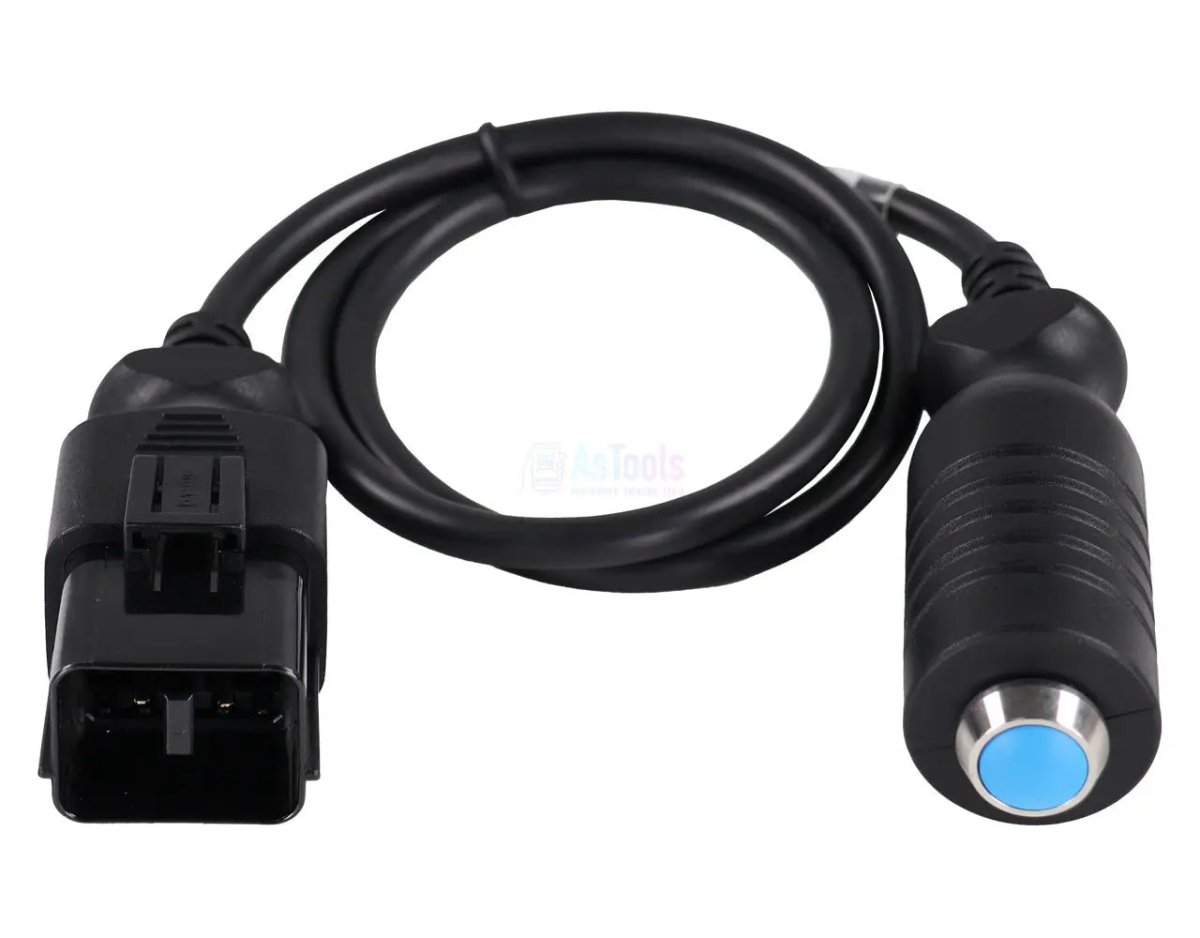

De Jaltest JDC507A is de schakelkabel voor de 13-pins diagnoseaansluiting van New Holland- en Case IH-trekkers. Aan de machinezijde zit een zwarte rechthoekige stekker met een haakse snoerinvoer; het andere uiteinde draagt geen stekker, maar een zwarte handgreep met een blauwe drukknop in een metalen ring. De kabel is 84 tot 88 cm lang, zodat u die knop op afstand van het aansluitpunt kunt bedienen.

Met de drukknop zet u de diagnoselijn van de trekker in de juiste stand, waarna de Jaltest-software de regeleenheden van New Holland en Case IH kan aanspreken. Welke eenheden dat zijn, hangt af van de schakelstand en van de uitvoering van de machine; de reeks loopt van transmissie- en hefinrichtingregelingen tot aandrijflijn- en motorregelingen. Deze uitvoering werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest AGV (landbouwvoertuigen).

PLUSPUNTEN

✔Werkt op de gedeelde 13-pins CNH-aansluiting, die zowel op New Holland- als op Case IH-machines voorkomt.
✔De blauwe drukknop in de handgreep zet de diagnoselijn om zonder dat u de stekker hoeft los te maken.
✔Met 84 tot 88 cm is deze kabel ongeveer drie keer zo lang als de gewone Jaltest-verloopkabels van 28 tot 30 cm.
✔Bruikbaar op zowel de Jaltest Link V8.1 als de Jaltest Link V9.

AANDACHTSPUNTEN

✕Dit is een schakelkabel: Het vrije uiteinde is de handgreep met de drukknop, geen 16-pins OBD2-stekker.
✕Welke New Holland- en Case IH-uitvoeringen deze 13-pins aansluiting hebben, ligt niet per serie vast; de stekker in de cabine is bepalend.
✕Voor de New Holland TN-serie en de Case IH JX-serie geldt een eigen 5-pins kabel: JDC508A.
✕Voor de CNH-groep bestaat daarnaast een tweede schakelkabel, JDC511A; kijk aan de machine welke aansluiting er zit voordat u kiest.

Toepassingen en functionaliteiten

Via dit aansluitpunt benadert u met de Jaltest-software de regeleenheden van de trekker. Welke daarvan bereikbaar zijn, hangt af van de stand van de drukknop en van de uitvoering van de machine. Voor dit artikel ligt geen vaste opsomming per regeleenheid vast.

Regeleenheden die u kunt benaderen

  • New Holland- en Case IH-regeleenheden: De eenheden in deze dekking lopen uiteen van transmissie- en hefinrichtingregelingen tot aandrijflijn- en motorregelingen.
  • Per machine verschillend: Welke daarvan op uw machine aanwezig zijn, verschilt per serie en uitvoering.

Wat u kunt doen

  • Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met de omschrijving van de gedetecteerde storing.
  • Meetwaarden bekijken: De actuele waarden van de sensoren die de regeleenheid beheert, met de mogelijkheid alarmgrenzen in te stellen.
  • Onderhoudsintervallen raadplegen: De servicebeurten en uit te voeren werkzaamheden, met een rapport voor de werkplaatsadministratie.
  • Diagnosewaarschuwingen bekijken: De actieve meldingen die de regeleenheid doorgeeft.
  • Aanvullende acties uitvoeren: De extra procedures die Jaltest bij deze regeleenheid aanbiedt.

Compatibele voertuigen en toepassingen

New Holland en Case IH horen bij dezelfde fabrikantengroep en delen daardoor aansluitingen. Voor deze schakelkabel ligt geen lijst met series en bouwjaren vast; de aansluiting in de cabine wijst uit of de kabel past. Herkenbaar is de rechthoekige 13-pins stekker met de haakse snoerinvoer.

Bepalend is de stekker, niet het model. Deze kabel hoort bij de 13-pins diagnoseaansluiting met schakelfunctie.

New Holland en Case IH:

  • Machines met de 13-pins aansluiting met schakelfunctie: Daarvoor is deze kabel bedoeld
  • New Holland TN-serie en Case IH JX-serie: Gebruiken de 5-pins aansluiting en dus de JDC508A
💡
Goed om te weten: De 13-pins aansluiting zit in de cabine. Voor landbouwvoertuigen geldt geen wettelijke OBD-verplichting, dus de merkeigen aansluitingen van New Holland en Case IH lopen naast elkaar door. Controleer dat aan de machine zelf voordat u bestelt: een rechthoekige 13-pins stekker hoort bij deze kabel, een 5-pins aansluiting bij de JDC508A.

Verpakkingsinhoud

  • 1x Jaltest (JDC507A) | New Holland/Case IH 13-pins OBD - Switch Verloopkabel | Landbouwvoertuig

Technische specificaties

Algemeen

De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
Jaltest (Cojali)
Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
Verloopkabel
Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
  • AGV landbouw
Voor welke soort voertuigen of machines de kabel bedoeld is. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
  • Landbouwvoertuig

Aansluitingen

Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
13-pins OBD
Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
84 tot 88 cm

Diagnosefuncties

Of je foutcodes niet alleen kunt lezen maar ook wissen. Bij sommige systemen kan alleen lezen.Foutcodes wissen
Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
Of je kunt zien wanneer het volgende onderhoud nodig is. Handig om een beurt goed te plannen.Onderhoudsgegevens bekijken
Of je extra procedures kunt uitvoeren die Jaltest per regeleenheid aanbiedt, zoals tests of inleerprocedures.Aanvullende procedures

Gebruik

Referentienummer
JDC507A

Overige specificaties

Toepassing
New Holland en Case IH (13-pins aansluiting, met drukschakelaar)
Aansluiting interfacezijde
Geen stekker: zwarte handgreep met blauwe drukknop
Regeleenheden
New Holland- en Case IH-regeleenheden; afhankelijk van de schakelstand en de uitvoering van de machine
