Jaltest  |  SKU: JDC223.9

Jaltest (JDC223.9) | (RP1210) Data-Link 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface

€87,95 incl.
€72,69 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

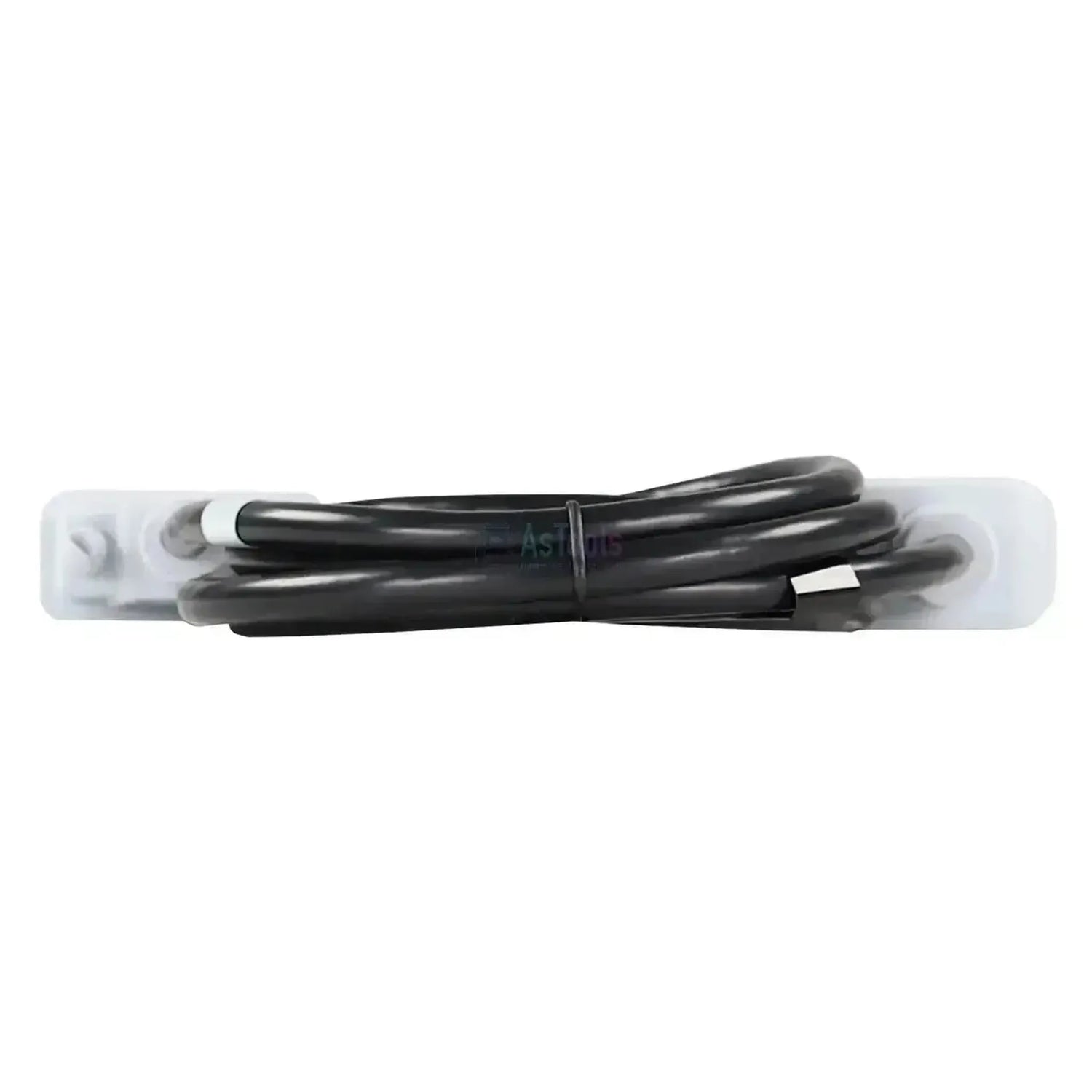

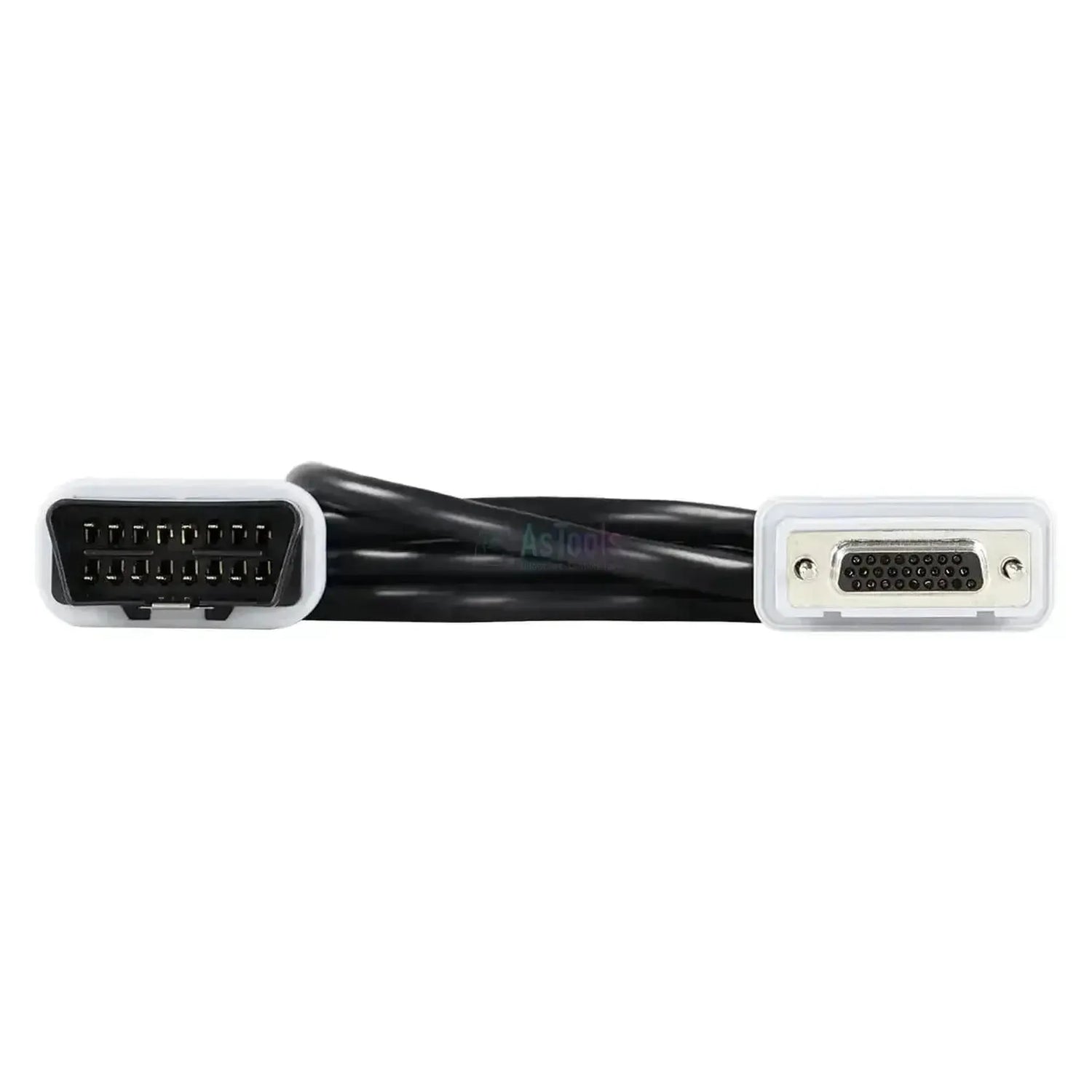

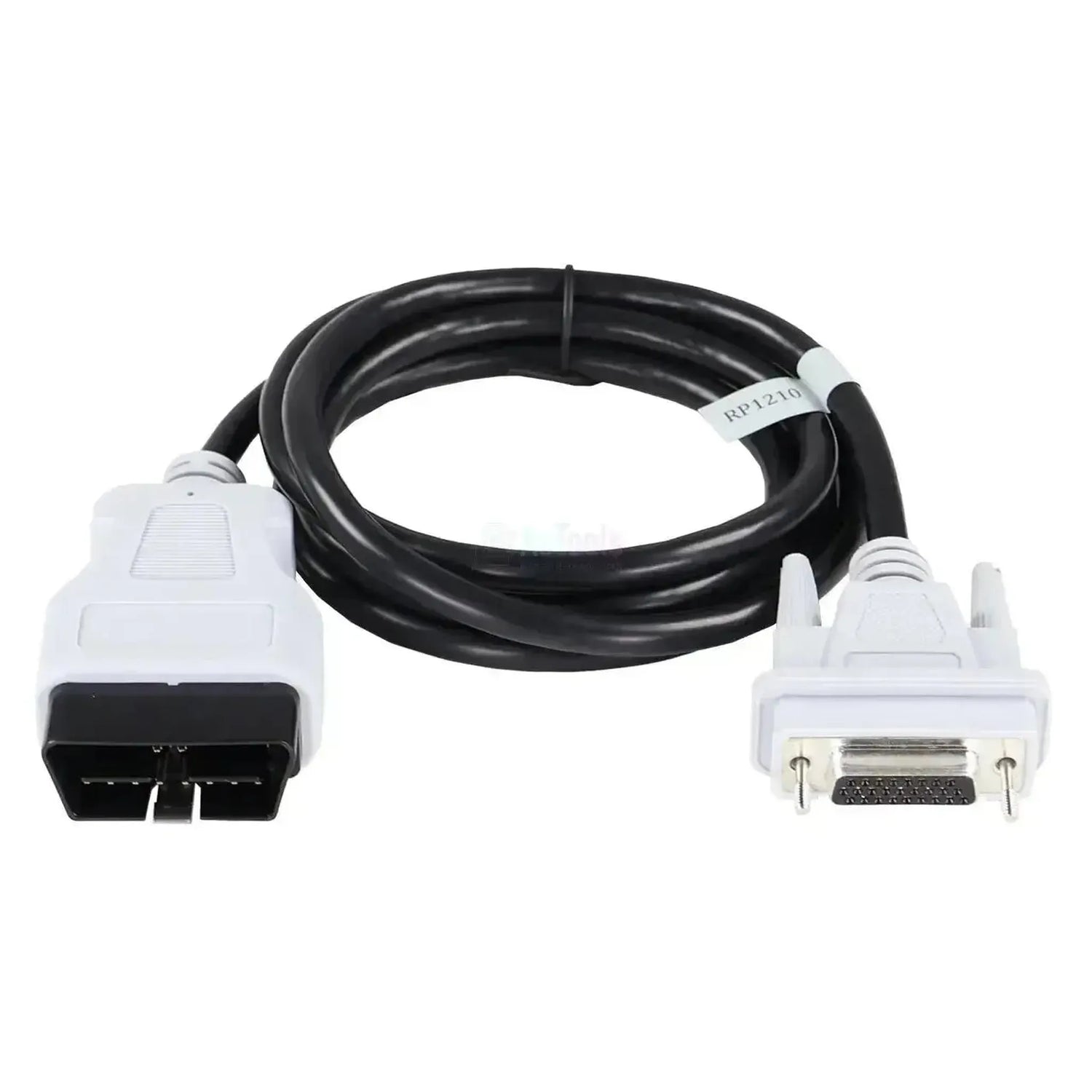

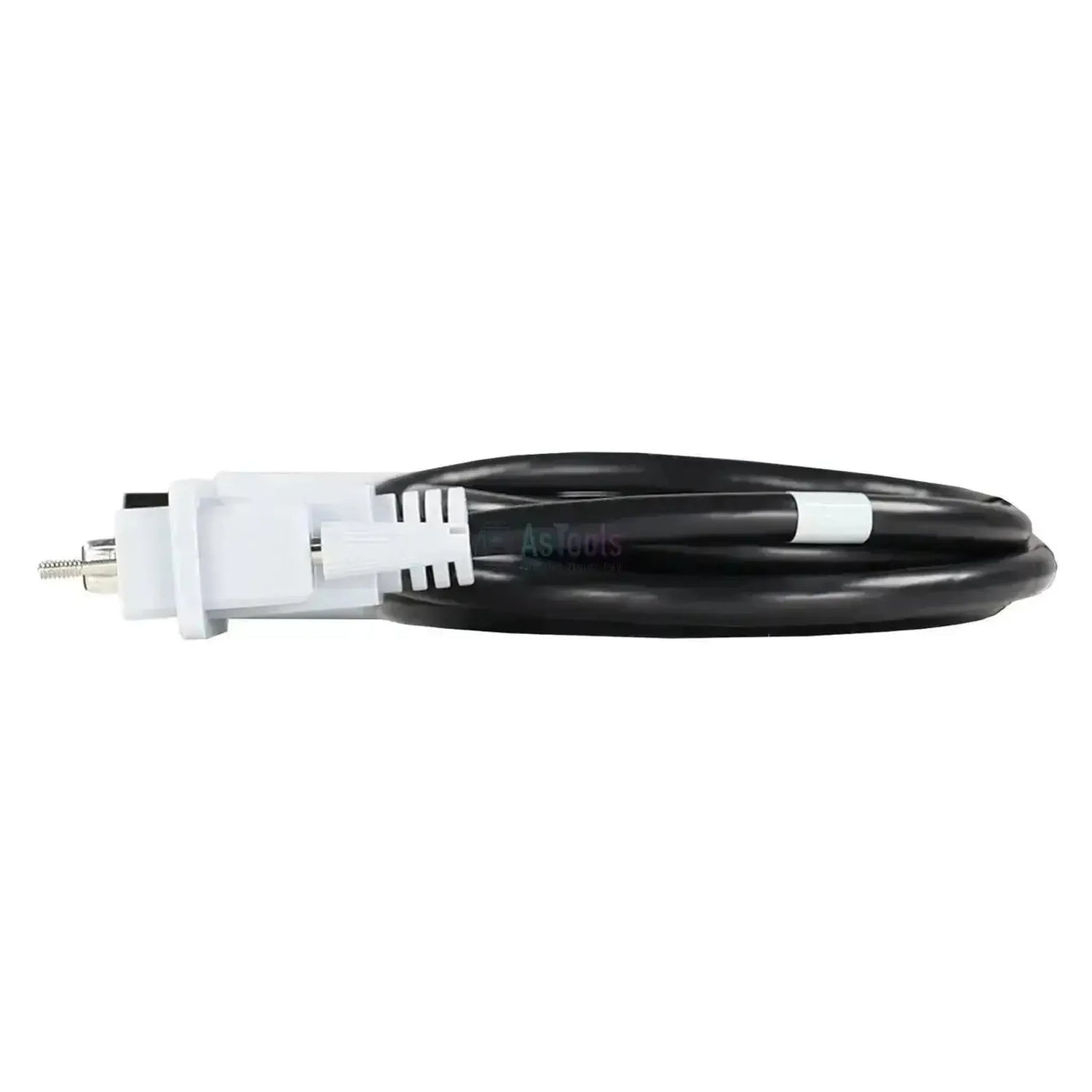

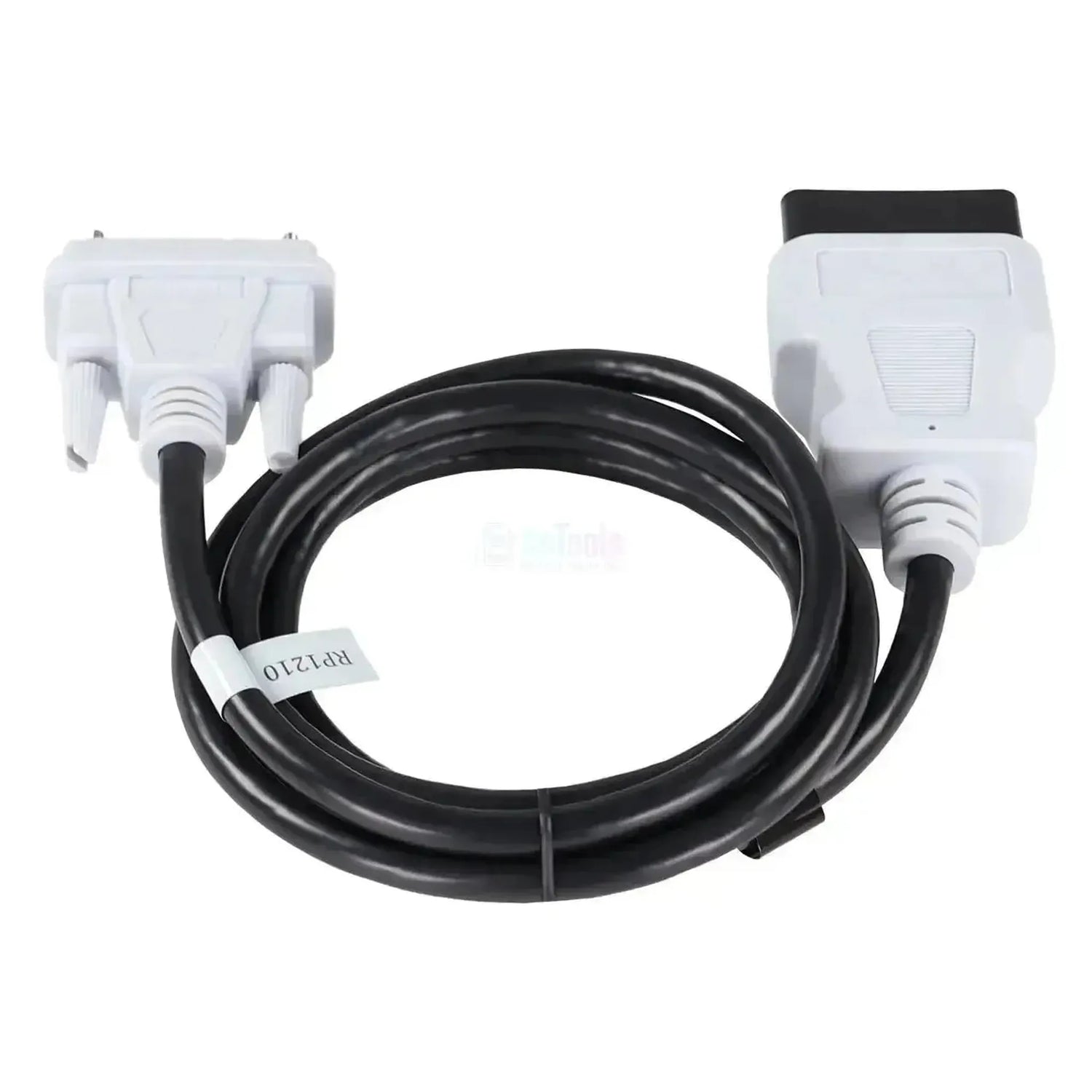

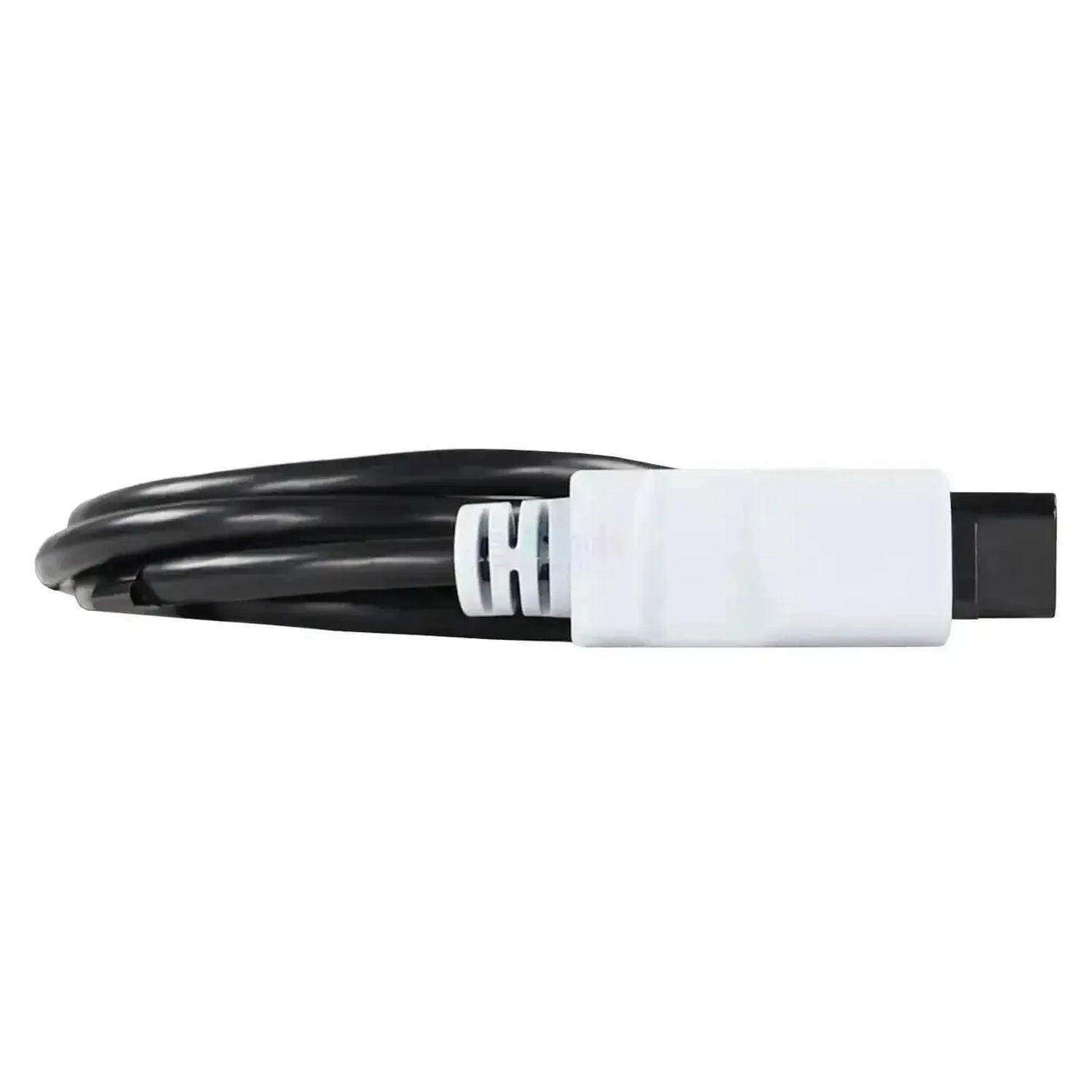

De Jaltest JDC223.9 verbindt een voertuig met een 16-pins OBD2-diagnoseaansluiting met een Jaltest-interface van de V9-generatie in de RP1210-uitvoering. Aan de voertuigzijde zit een lichtgrijze trapeziumvormige OBD2-stekker met een zwart contactblok en zestien messing contactpennen. Aan de interfacezijde zit een lichtgrijze 26-pins DB26-connector met vrouwelijke contacten in drie rijen en aan weerszijden een kartelschroef waarmee u de stekker vastdraait. Daartussen loopt 150 cm zwarte ronde kabel, met vlak voor de DB26-stekker een wit kabellabel met de RP1210-aanduiding.

De officiële omschrijving luidt OBD (V9) diagnosekabel, RP1210. De kabel legt de fysieke verbinding en niets meer: Welke regeleenheden u bereikt, bepalen de interface en de software die u erop draait. Het verschil met de zusterkabel JDC227.9 zit uitsluitend aan de voertuigzijde. Deze JDC223.9 past op de rechthoekige 16-pins OBD2-aansluiting; de JDC227.9 bedient de ronde groene 9-pins Deutsch-aansluiting. De interfacezijde is op beide kabels gelijk: Dezelfde lichtgrijze 26-pins DB26-connector met kartelschroeven.

PLUSPUNTEN

✔Verbindt de 16-pins OBD2-aansluiting van het voertuig rechtstreeks met een Jaltest-interface van de V9-generatie.
✔De lengte staat vast op 150 cm, ruim genoeg om de interface vanaf de diagnoseaansluiting op de bestuurdersstoel te leggen.
✔De twee kartelschroeven op de DB26-stekker houden de verbinding met de interface vast tijdens rijden en proefdraaien.
✔De RP1210-uitvoering, herkenbaar aan het witte kabellabel vlak voor de DB26-stekker.

AANDACHTSPUNTEN

✕Past alleen op de rechthoekige 16-pins OBD2-aansluiting; zit er een ronde groene 9-pins Deutsch-aansluiting in het voertuig, dan is de JDC227.9 de kabel die past.
✕RP1210 is een eigenschap van de interface, niet van deze kabel; de kabel opent op zichzelf geen extra protocollen.
✕De interfacezijde is een 26-pins DB26-connector; op een interface met een andere aansluiting past de kabel niet.
✕Welke regeleenheden u uitleest, bepaalt de software achter de interface.

Toepassingen en functionaliteiten

De kabel vormt de schakel tussen de diagnoseaansluiting in het voertuig en de interface.

Wat u kunt doen

  • Aansluiten: Koppelt de 16-pins OBD2-aansluiting van het voertuig aan de 26-pins DB26-ingang van de interface.
  • Vastzetten: De twee kartelschroeven op de DB26-stekker borgen de verbinding met de interface.
  • Overbruggen: Met 150 cm kabel legt u de interface neer op een plek waar u er tijdens het werken bij kunt.

Hoe u kiest tussen de JDC223.9 en de JDC227.9

  • Rechthoekige 16-pins OBD2-aansluiting: De JDC223.9, deze kabel.
  • Ronde groene 9-pins Deutsch-aansluiting: De JDC227.9, de zusterkabel.
  • Interfacezijde: Op beide kabels dezelfde 26-pins DB26-connector, RP1210-uitvoering, V9.

Compatibele voertuigen en toepassingen

Bepalend is de aansluiting in het voertuig, niet het merk. Overal waar een 16-pins OBD2-diagnoseaansluiting zit en u met een Jaltest-interface van de V9-generatie in de RP1210-uitvoering werkt, maakt deze kabel de verbinding. Welke voertuigen en regeleenheden u vervolgens kunt uitlezen, bepaalt de software achter de interface.

💡
Goed om te weten: De JDC223.9 en de JDC227.9 verschillen alleen aan de voertuigzijde; hun lengtes zijn met 150 en 152 cm praktisch gelijk. Kijk daarom eerst welke diagnoseaansluiting in het voertuig zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC223.9) | (RP1210) Data-Link 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface

Technische specificaties

Specificatie Omschrijving
Merk Jaltest (Cojali)
Referentienummer JDC223.9
Officiële omschrijving OBD (V9) diagnosekabel, RP1210
Type Diagnosekabel, RP1210-uitvoering
Lengte 150 cm
Interface Jaltest V9
Aansluiting machinezijde 16-pins OBD2, mannelijk; lichtgrijze behuizing met zwart contactblok
Aansluiting interfacezijde 26-pins DB26, vrouwelijk, drie rijen contacten; lichtgrijze behuizing met twee kartelschroeven
Zusterkabel JDC227.9, dezelfde kabel met een groene 9-pins Deutsch-aansluiting aan de voertuigzijde
Segment Interface
