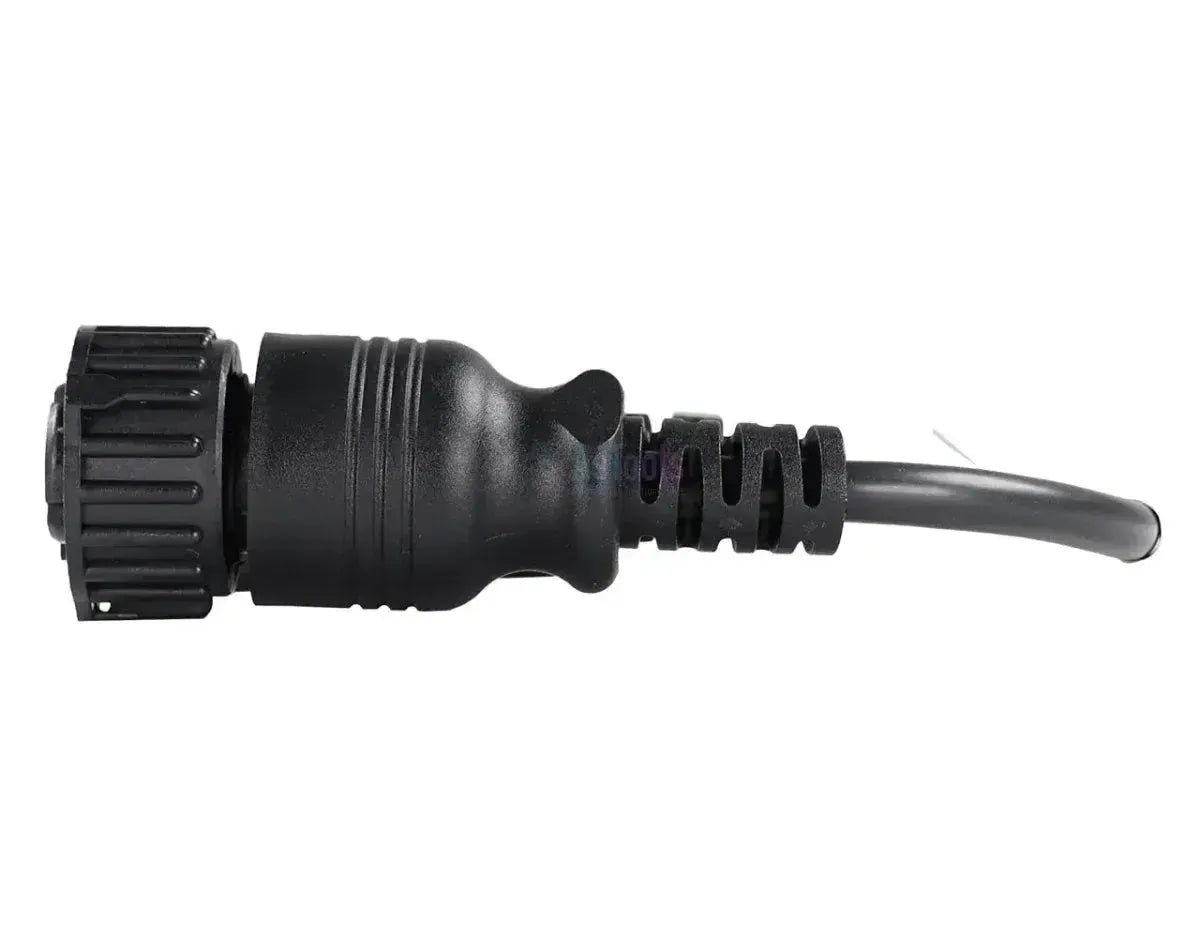

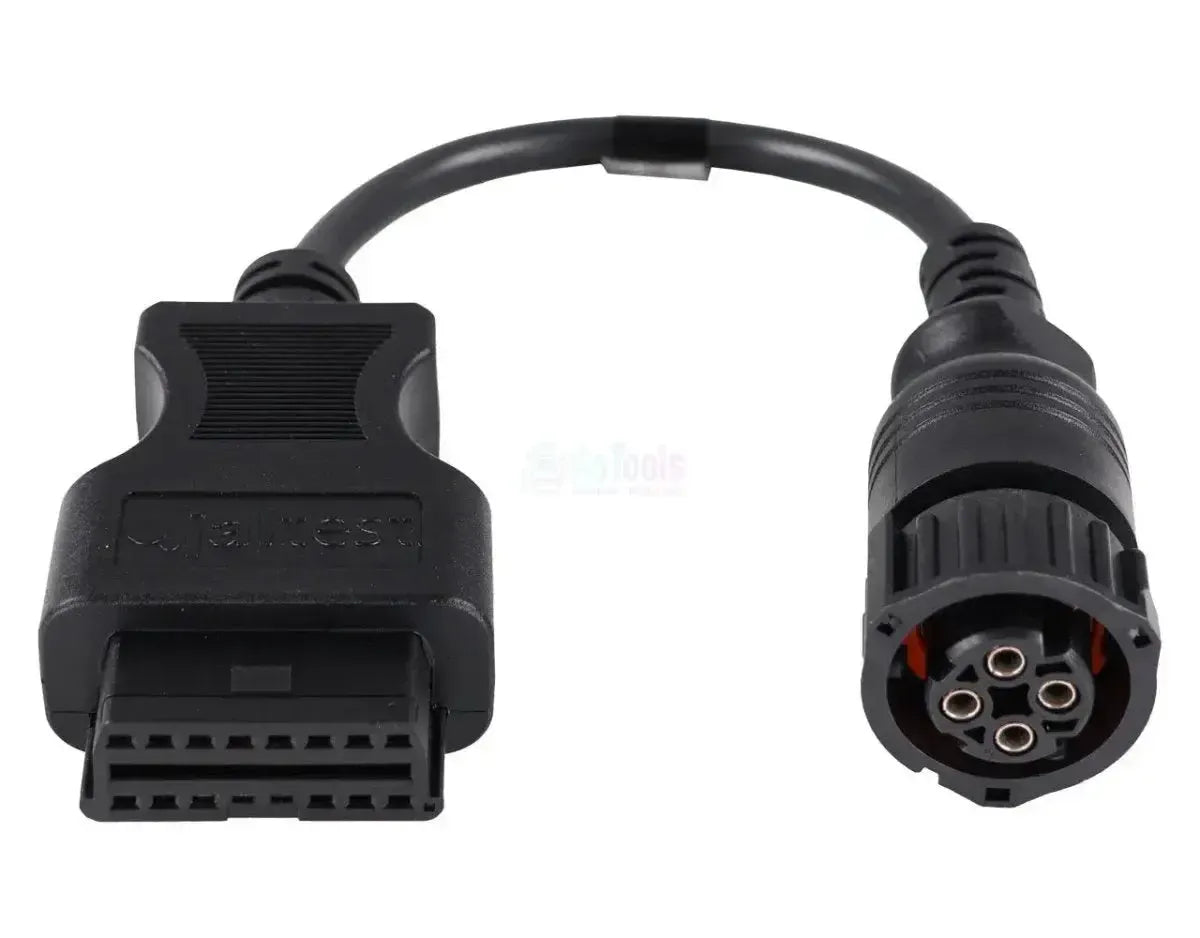

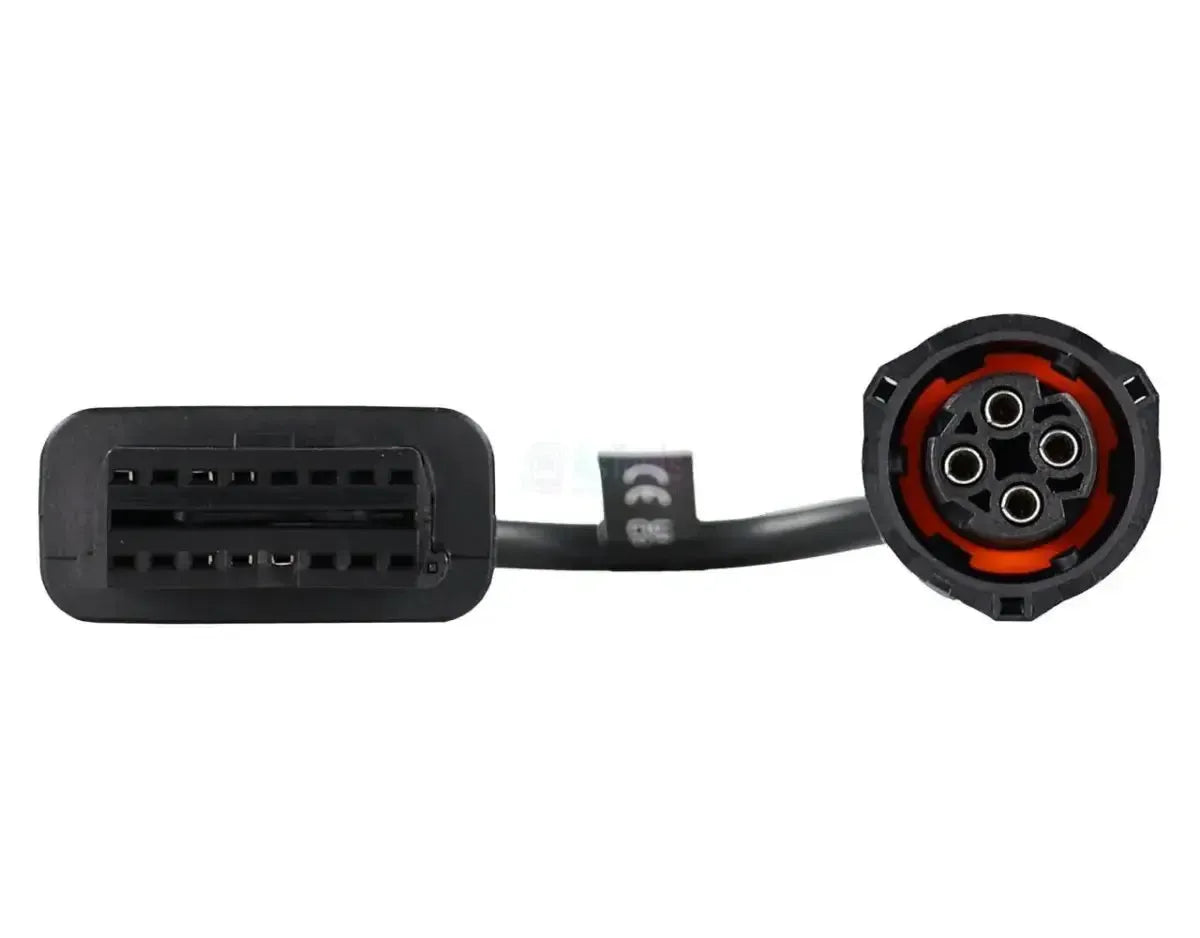

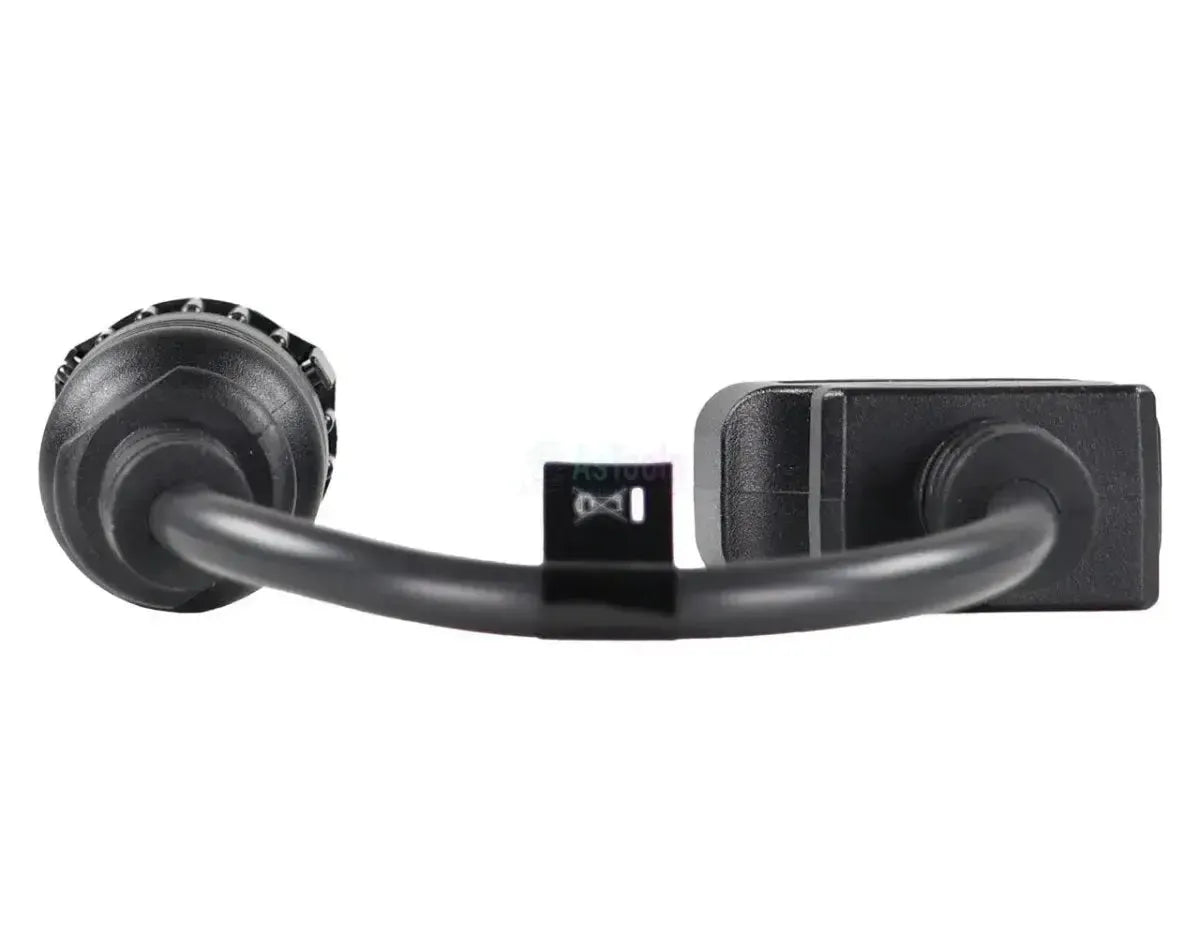

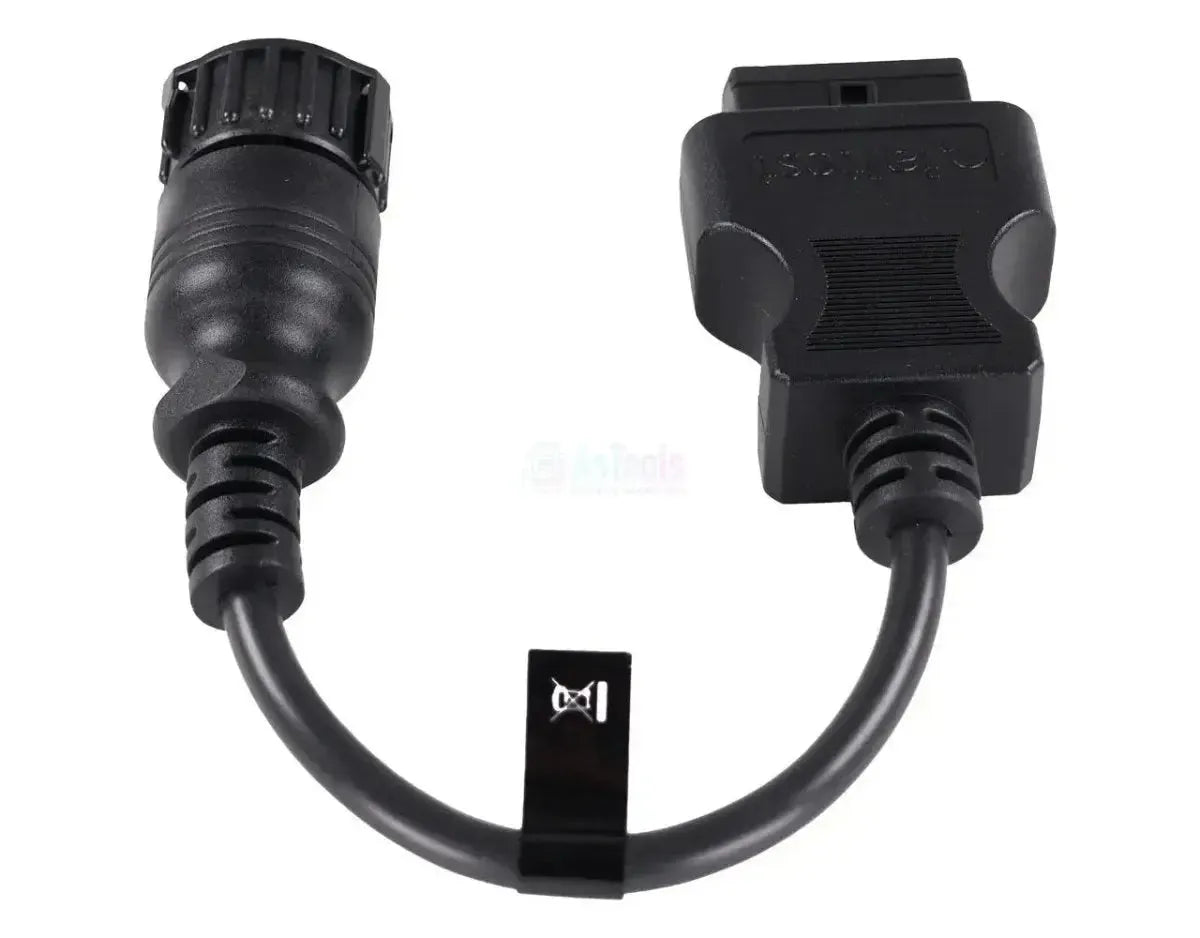

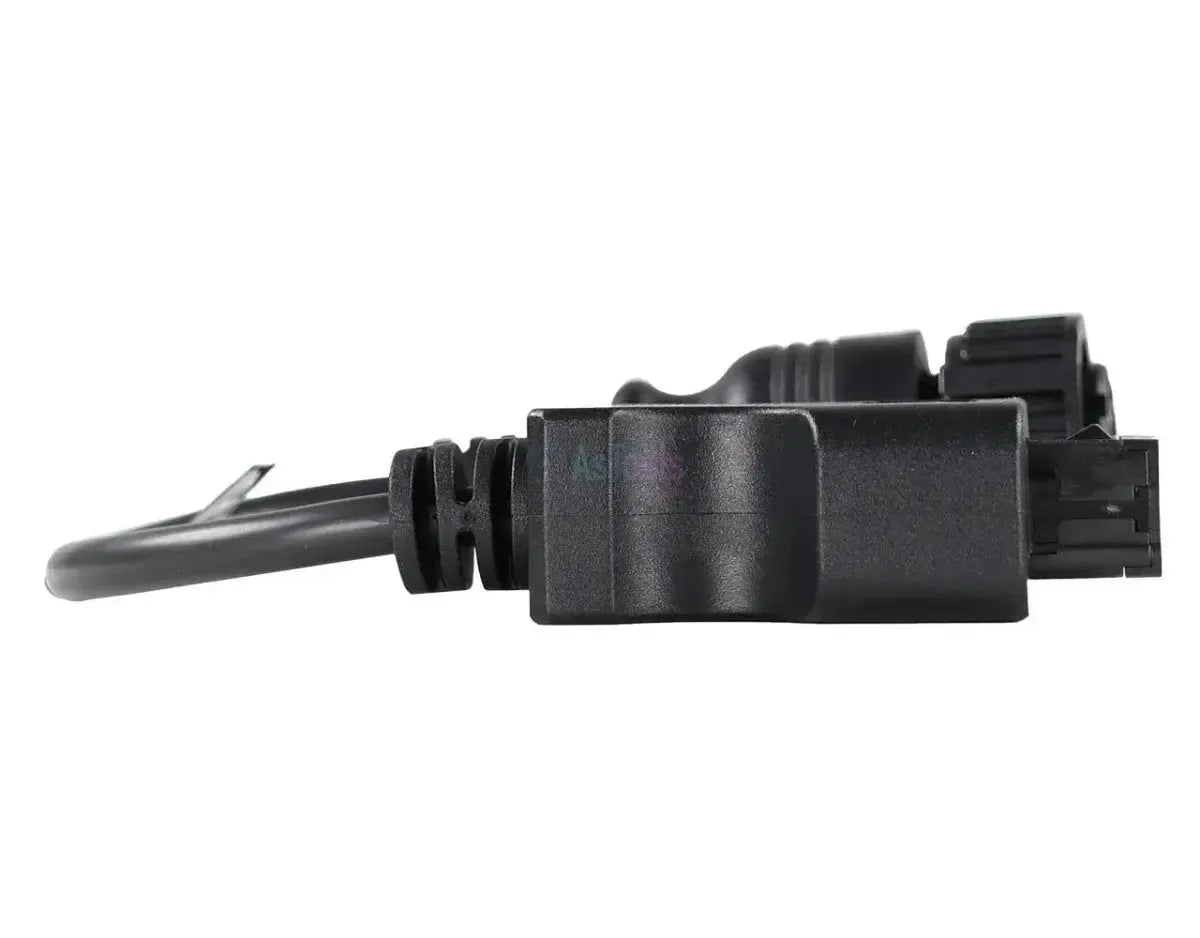

De Jaltest JDC532A heet officieel CAN 4-pins diagnosekabel voor Scania-motoren en meet 28-30 cm. Aan de machinezijde zit een ronde zwarte bajonetconnector met een geribbelde koppelring en vier contactbussen in een ruitvorm rond een gecodeerd midden; aan de interfacezijde de zwarte 16-pins OBD2-stekker in de bekende trapeziumvorm. Er zit geen module en geen aparte voedingstak in deze kabel: Het is een doorverbinding van stekker naar stekker.
Het onderscheid met de zusterkabel JDC531A zit in de bus waarop u aansluit, niet in het aantal pinnen: Deze kabel bedient de CAN-lijn van de nieuwere Scania-motorgeneratie, de JDC531A de seriële RS232-lijn van de oudere. Dat verschil loopt door tot in de apparatuur, want deze kabel is opgegeven voor Jaltest Link V8.1 en V9 en de JDC531A alleen voor V8.1. Omdat de stekker bij de motor hoort en niet bij de machine, komt u hem tegen op Scania-motoren in de meest uiteenlopende machines en op binnenboordmotoren.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert de Jaltest-software het motormanagement van de Scania-motor over de CAN-lijn. Het gaat om de regelingen op pomp-verstuivereenheden. De regelingen op in-line inspuitpomp zitten op de RS232-lijn en zijn met deze kabel niet bereikbaar.
Regeleenheden die u kunt benaderen
- EMS PDE, motorbeheersysteem met pomp-verstuivereenheden: Het Scania-motormanagement met pomp-verstuivereenheden, met foutcodes, meetwaarden en ECU-gegevens.
- EDC MS6.2, motorbeheersysteem met pomp-verstuivereenheden: De bijbehorende regeleenheid op hetzelfde inspuitprincipe, met dezelfde functielijst.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen met de omschrijving van de storing, en het na reparatie leegmaken.
- Meetwaarden bekijken: De actuele waarden van de sensoren op de regeleenheid.
- Alarmgrenzen instellen: Een signaal bij meetwaarden die buiten het normale bereik komen.
Onderhoudsintervallen, componentaansturing en parameters staan bij deze Scania-motoren niet in de dekkingstabel.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het merk van de machine: Deze kabel past op elke Scania-motor met de ronde 4-pins CAN-diagnoseaansluiting. Onderstaande motorreeksen voert Jaltest in de dekking, van de DC09 tot en met de DC16. Welke stekker er op uw motor zit, controleert u ter plekke.
Scania:
- DC09-serie: De negenliter industriemotoren
- DC12-serie: De twaalfliter uitvoeringen
- DC13-serie: De dertienliter industriemotoren
- DC16-serie: De zestienliter V8-motoren
- Ingebouwd in graafmachines, kranen, landbouwmachines, hefwerktuigen, aggregaten en binnenboordtoepassingen
Verpakkingsinhoud
- 1x Jaltest (JDC532A) | Scania (CAN) 4-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Technische specificaties
Algemeen
- Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk
- Jaltest
- Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product
- Verloopkabel
Geschikt voor
- Op welke versie van de Jaltest Link interface de kabel past. Sommige kabels werken alleen op de nieuwste V9.Jaltest Link versie
- Link V8.1
- Link V9
- Welke Jaltest-module je nodig hebt om de kabel te gebruiken. Zonder de juiste licentie werkt de kabel niet.Jaltest-softwaremodule
- AGV landbouw
- OHW bouwmachines
- MHE intern transport
- Marine
Aansluitingen
- De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde
- 4-pins CAN, ronde bajonetconnector
- De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde
- 16-pins OBD2
- Via welke datalijnen de kabel signalen doorgeeft. Het voertuig en de tester moeten dezelfde manier van communiceren gebruiken.Communicatie
- CAN-bus
Diagnosefuncties
- Je ziet de actuele meetwaarden van sensoren terwijl het voertuig draait. Handig om storingen op te sporen.Live data bekijken
- Ja
Afmetingen en gewicht
- Regeleenheden
- EMS PDE, EDC MS6.2
- Referentienummer
- JDC532A
Overige specificaties
- Toepassing
- Scania-motoren met 4-pins CAN-diagnoseaansluiting
- Lengte
- 28-30 cm
- Nodig om te gebruiken
- Jaltest Link V8.1 of V9
