Jaltest (JDC20AM2) | Sigarettenaansteker Voedingskabel | Accessoires

Toepassingen en functionaliteiten

Een voedingskabel geeft de Jaltest Link zijn eigen stroom, zodat de interface niet afhankelijk is van de diagnoseaansluiting van het voertuig. De JDC20AM2 is de uitvoering met een aanstekerplug voor de sigarettenaansteker in de cabine, 195 tot 205 cm lang. Het is geen diagnosekabel: Daarvoor heeft u de voertuigspecifieke kabel nodig.

Waar u een voedingskabel voor gebruikt

Niet elke diagnoseaansluiting voedt de interface. Een voedingskabel lost dat op:

• Als de diagnosestekker geen spanning geeft: De Link krijgt zijn stroom dan langs deze weg.
• Bij losse systemen: Denk aan opstellingen waarbij u niet op de centrale diagnosepoort van het voertuig zit.
• Op de werkbank: U kunt de interface van stroom voorzien zonder dat er een voertuig aan hangt.

Wat u in handen krijgt

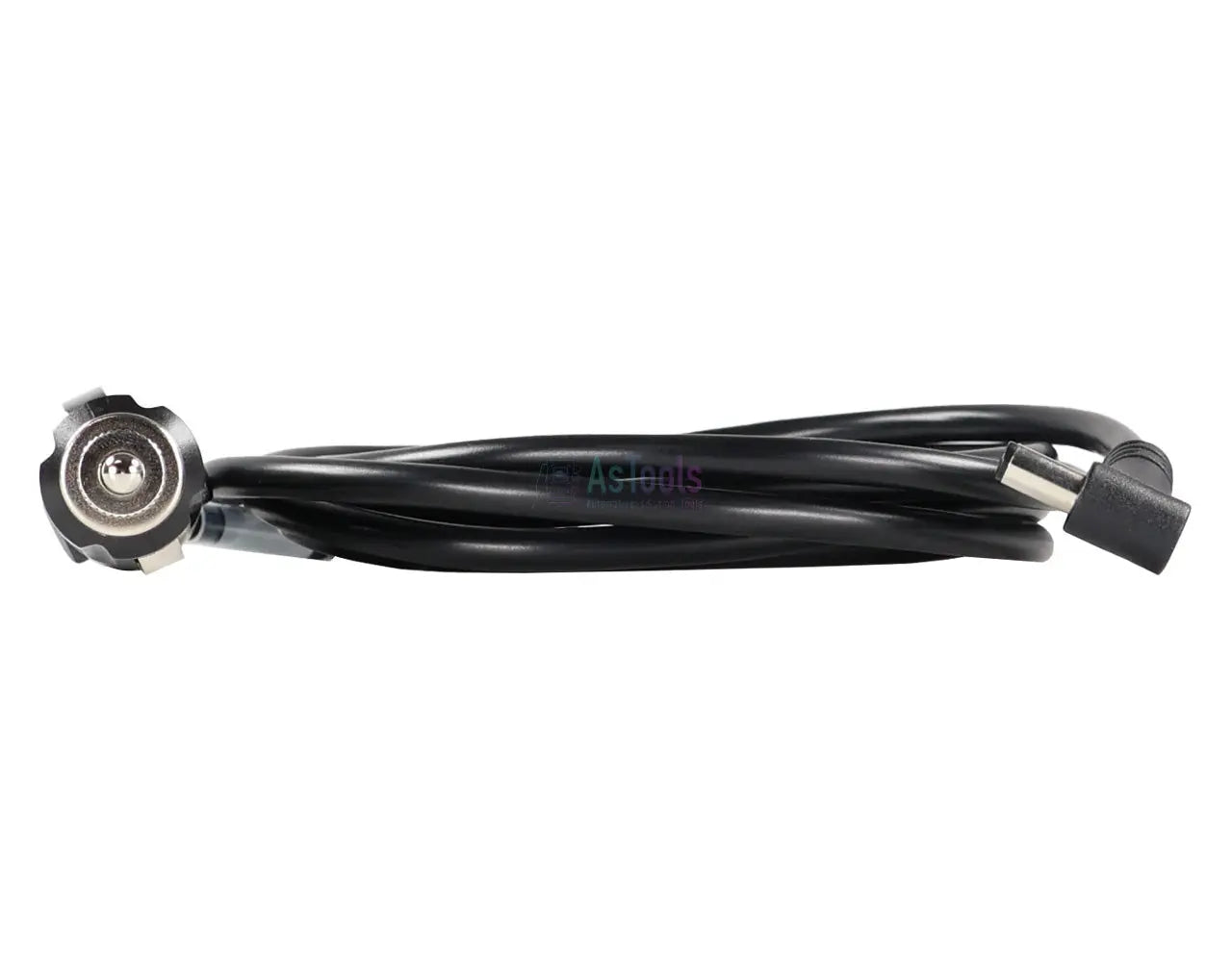

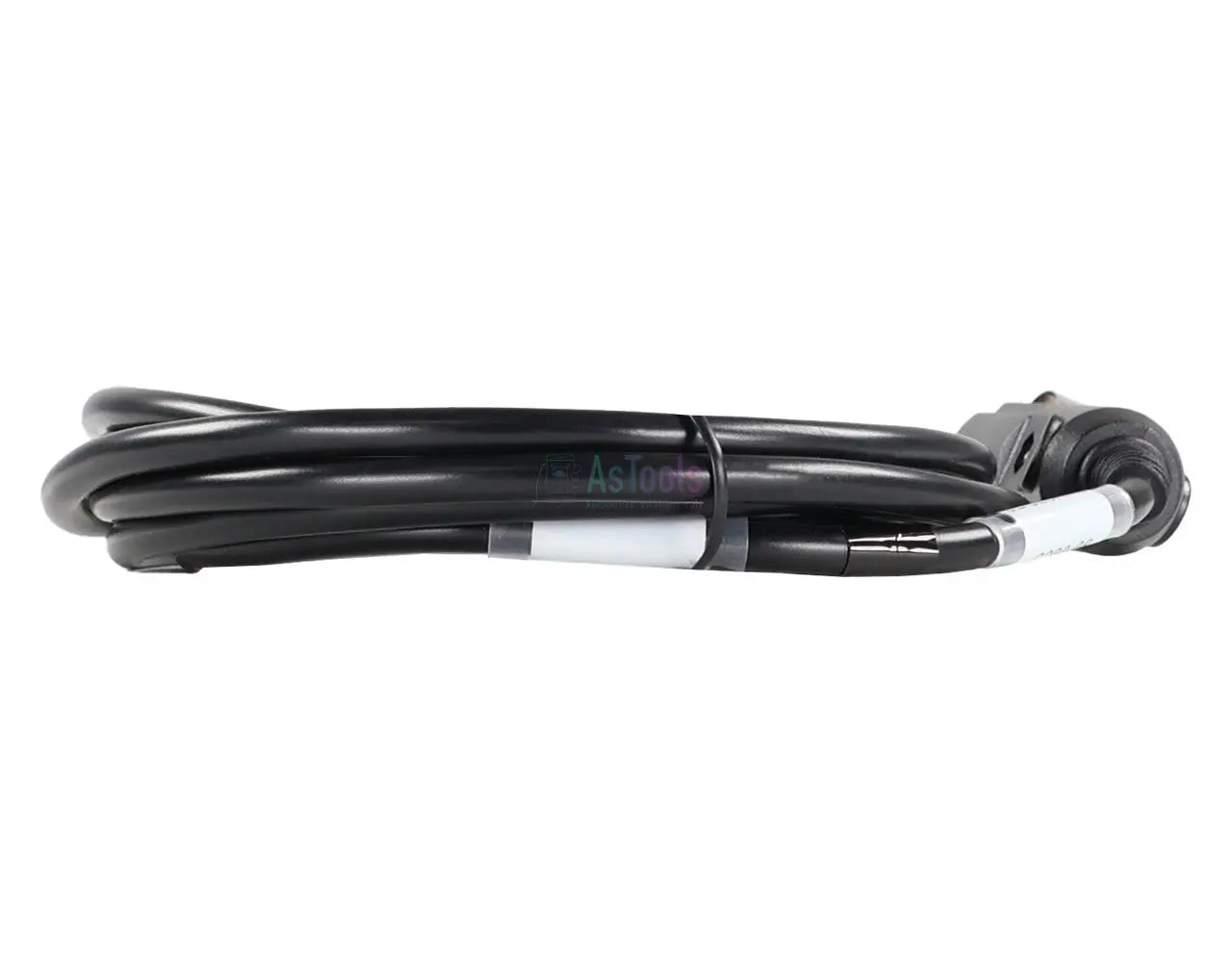

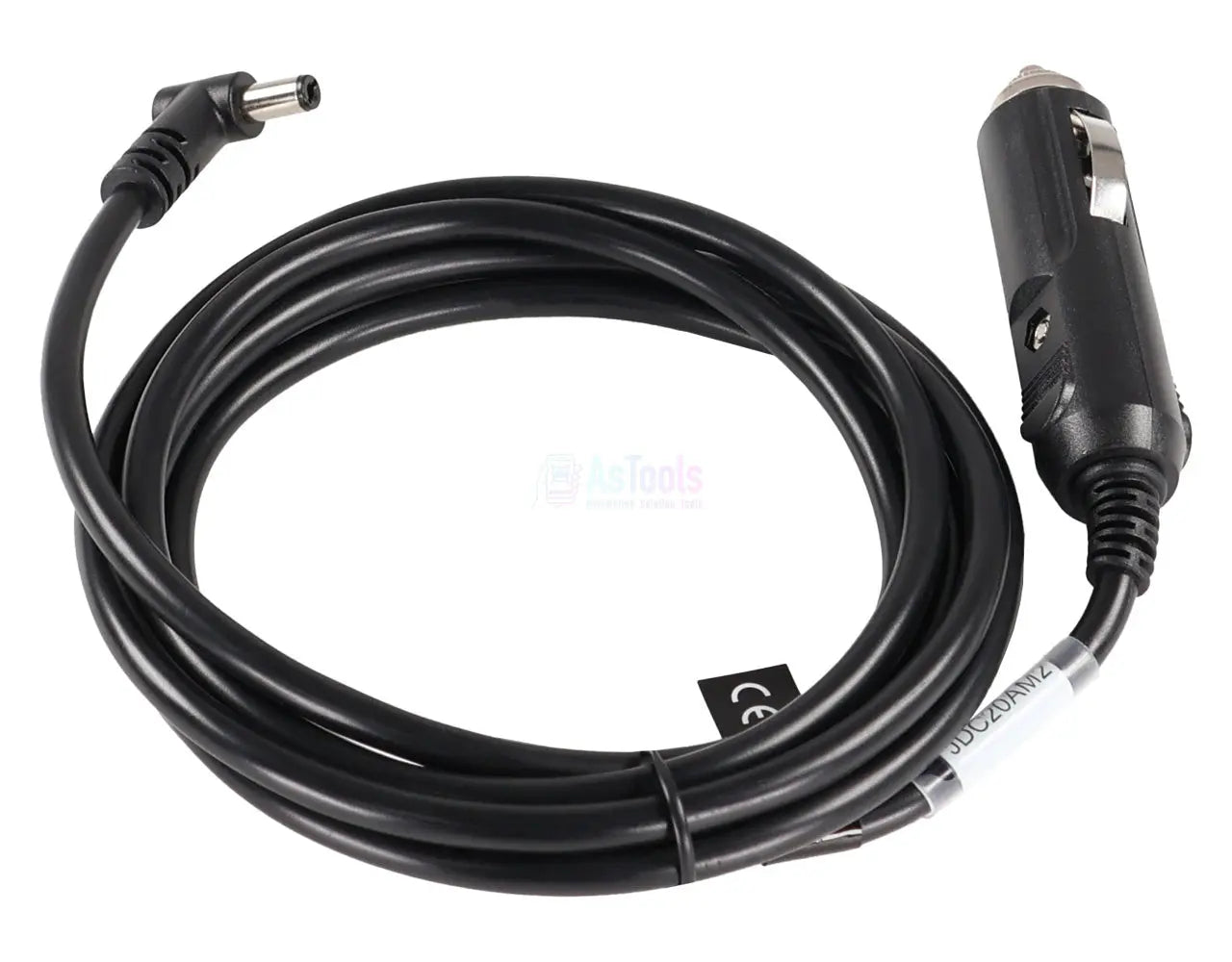

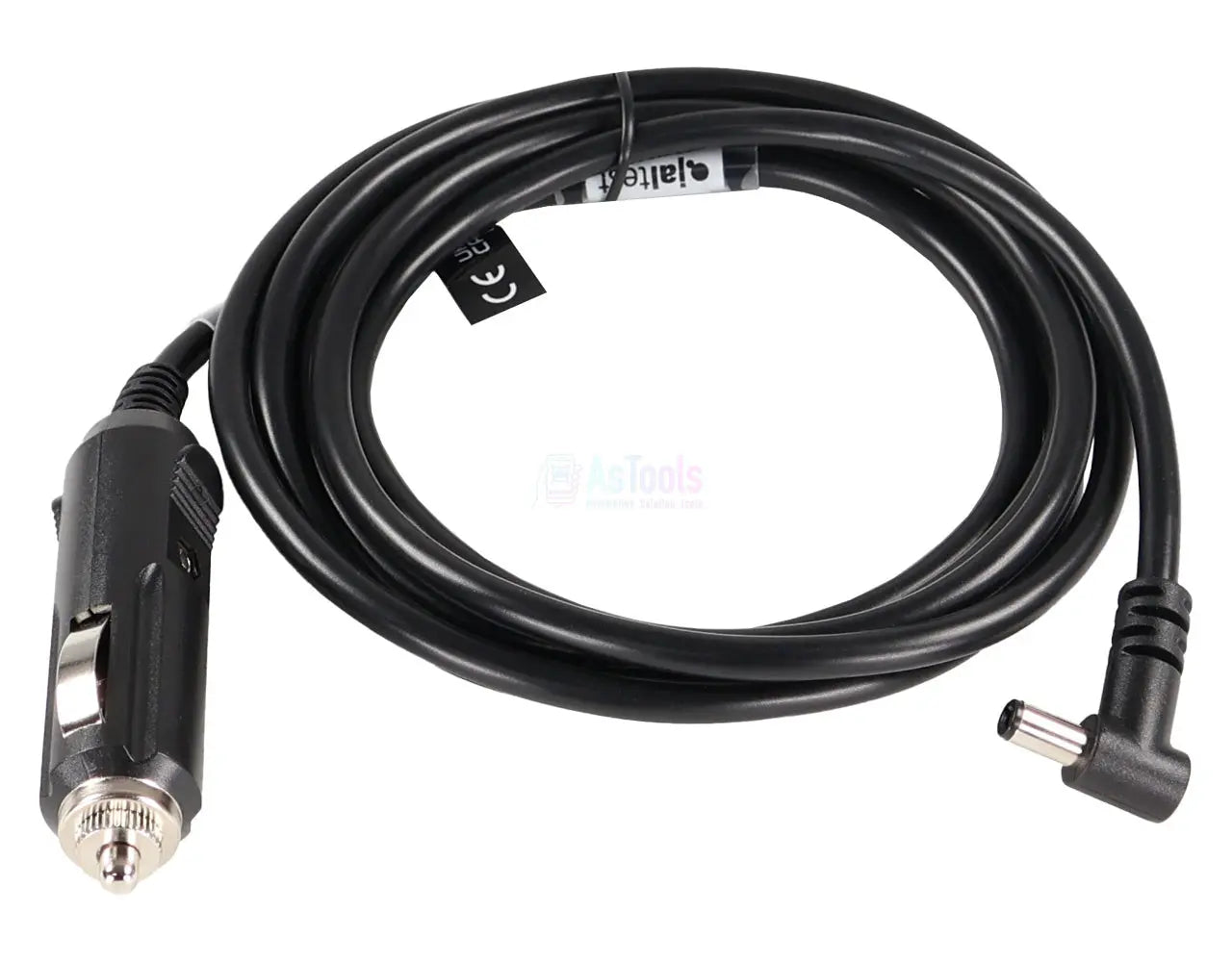

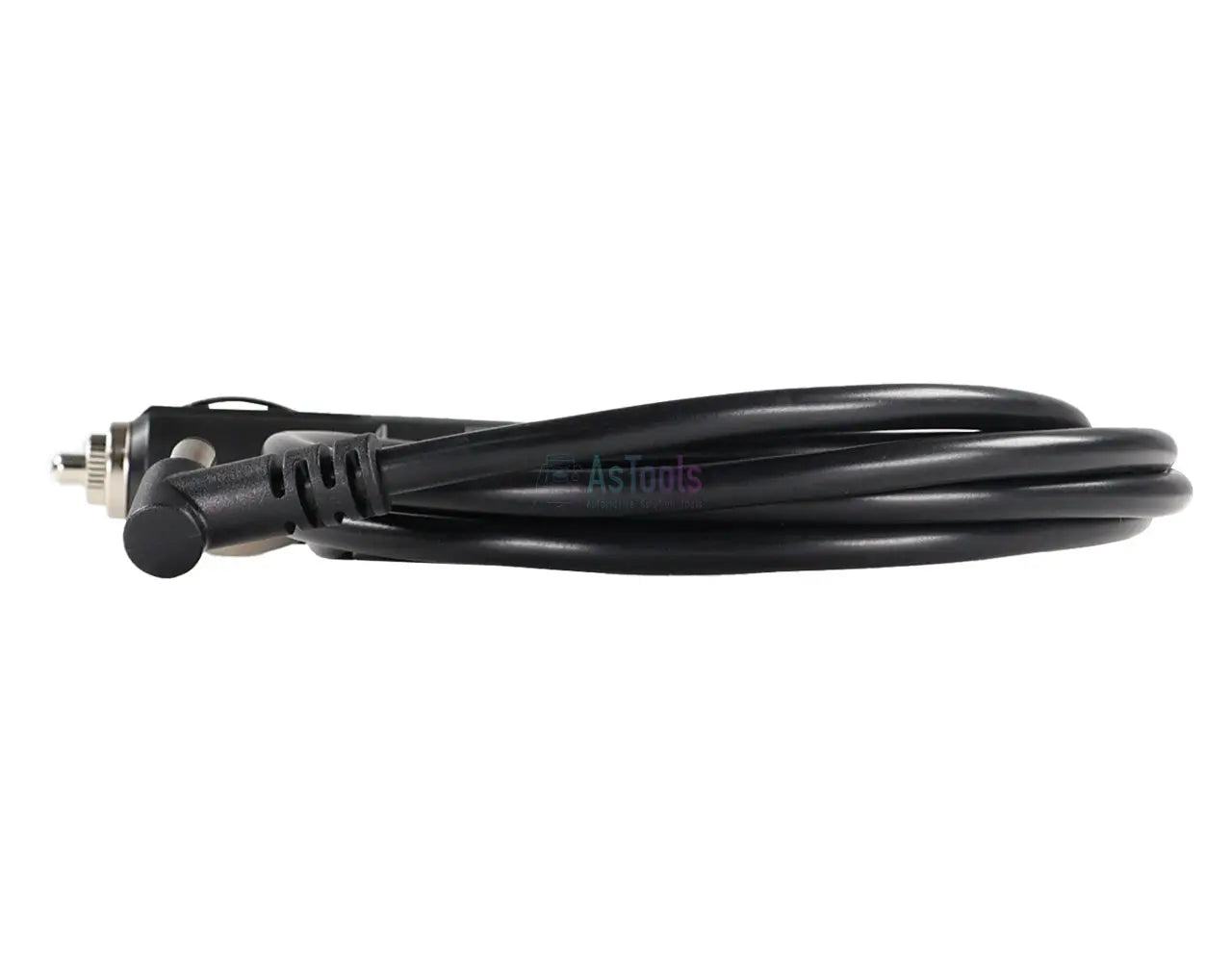

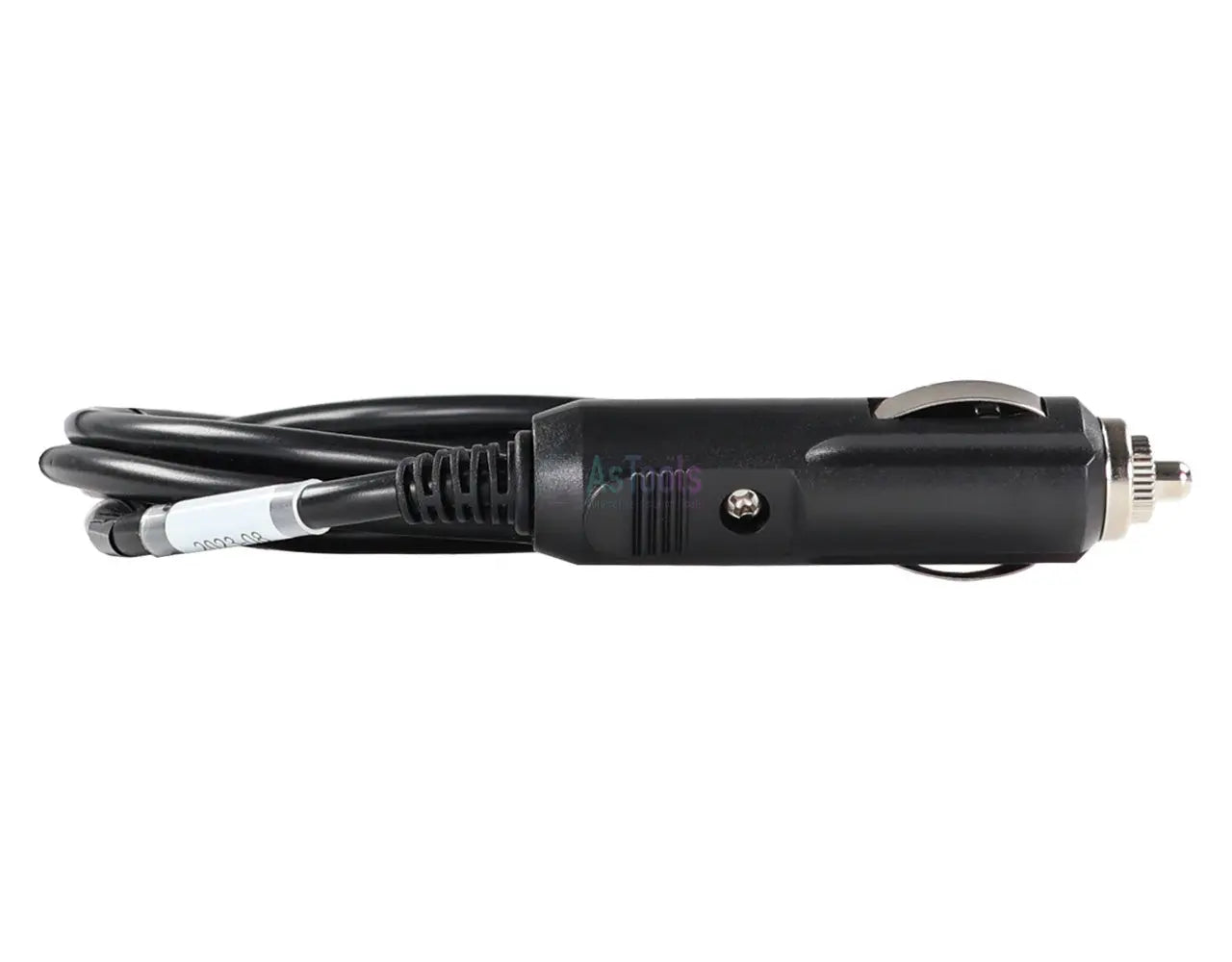

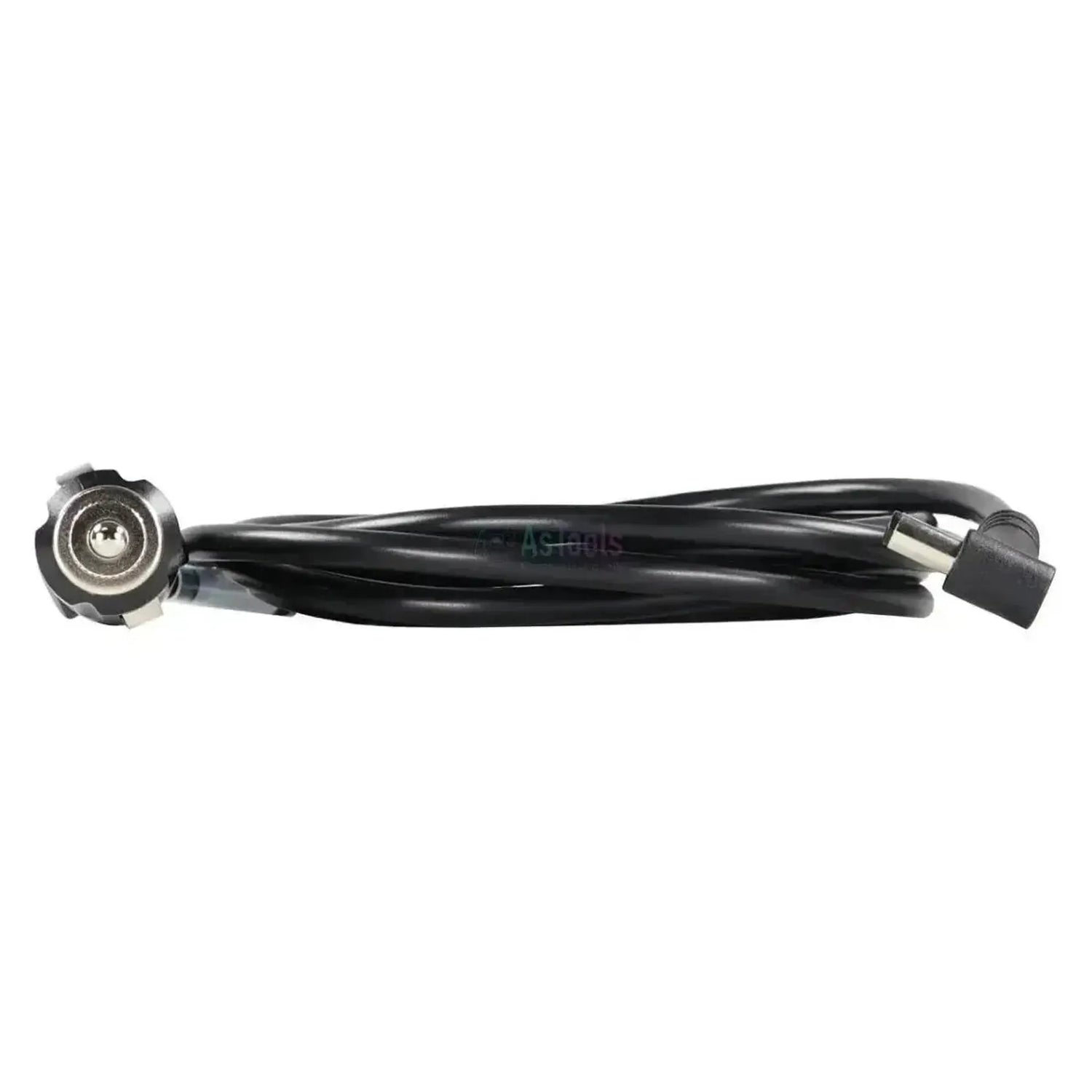

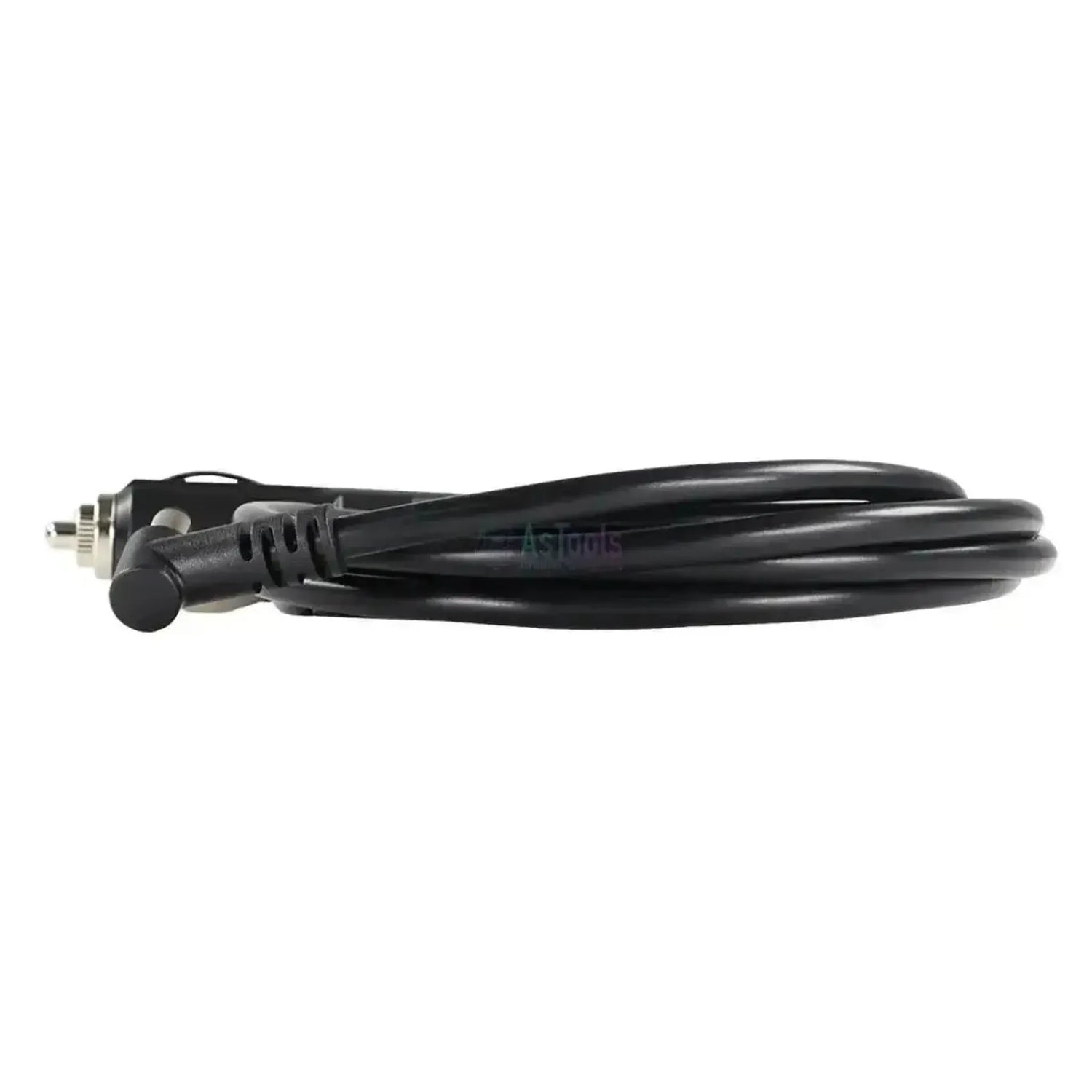

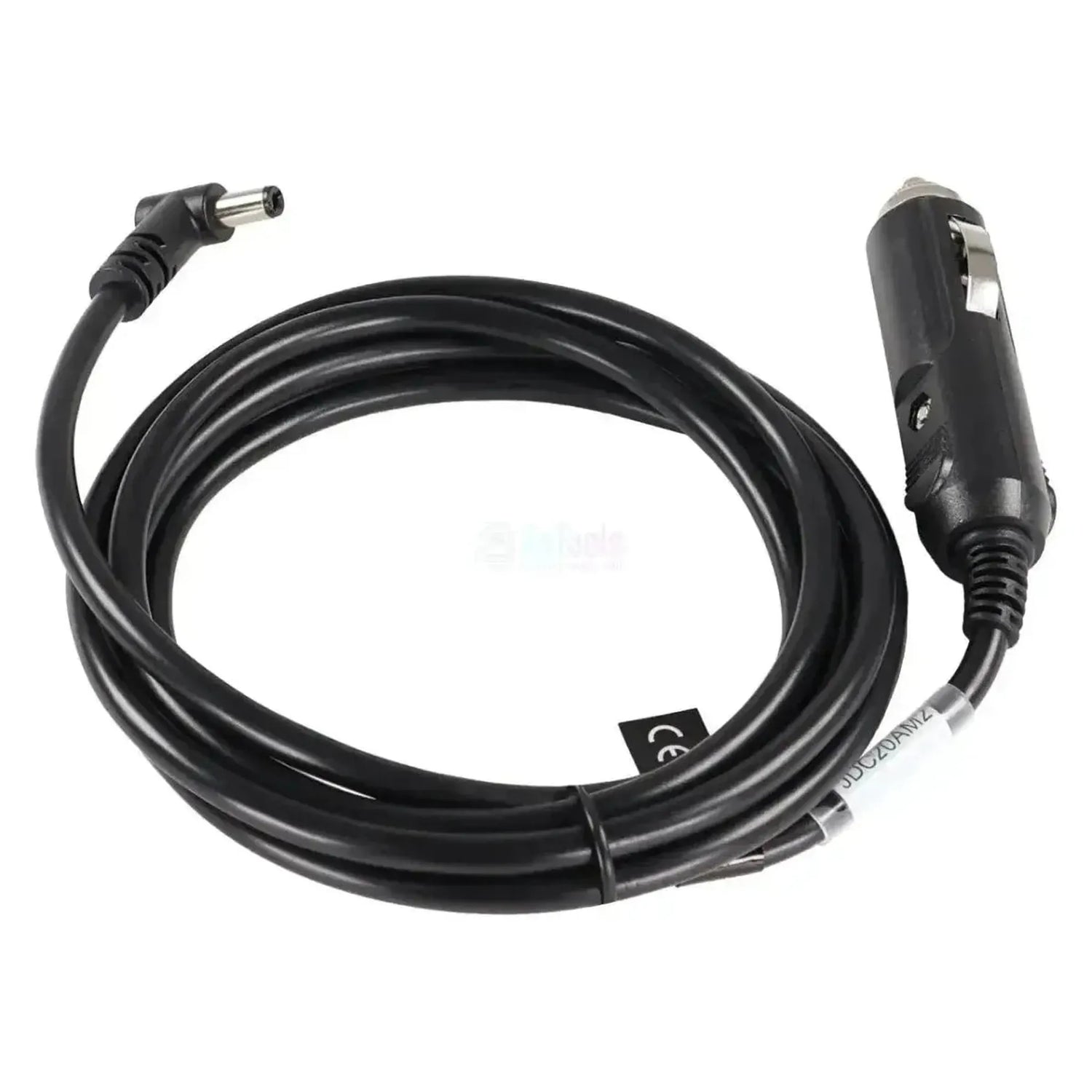

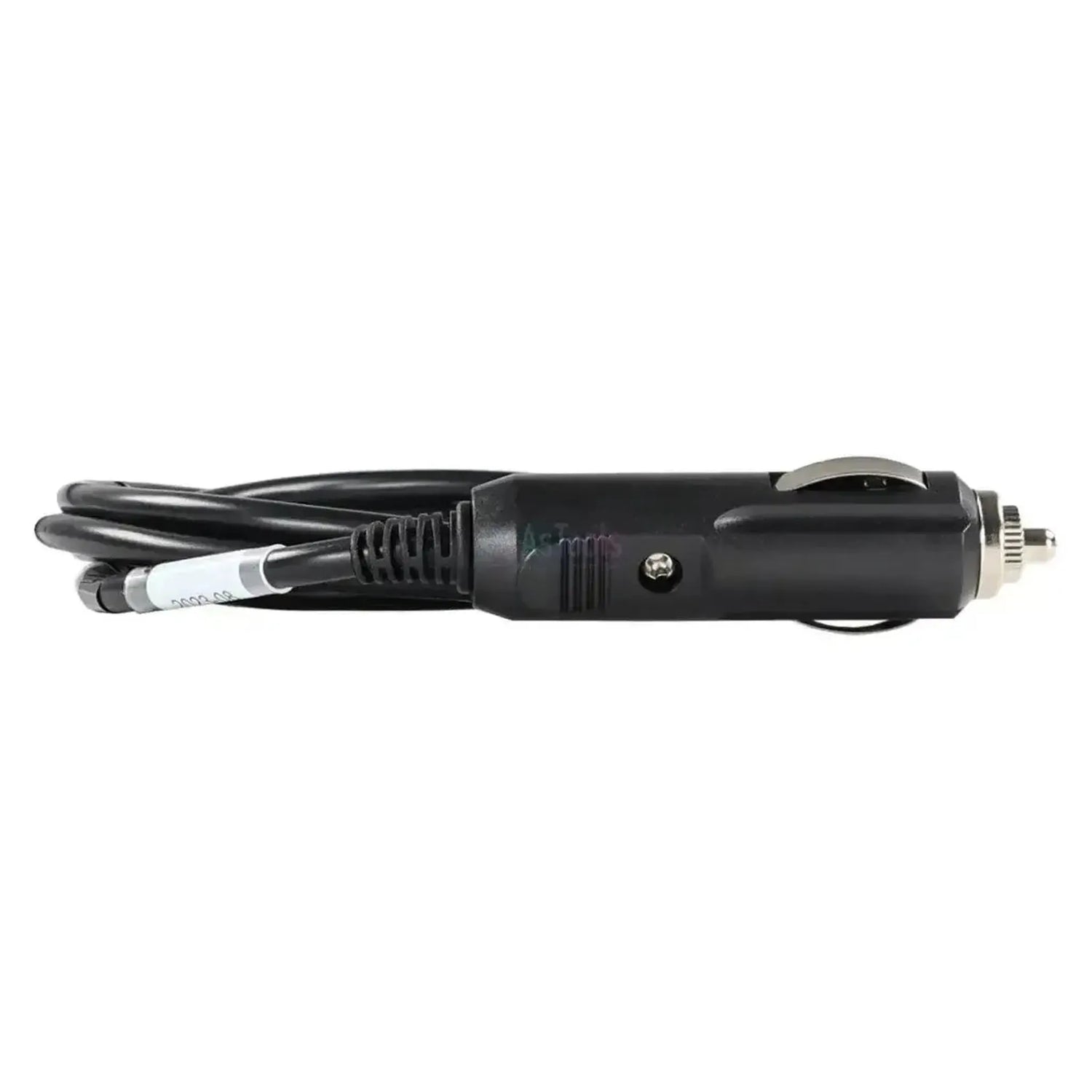

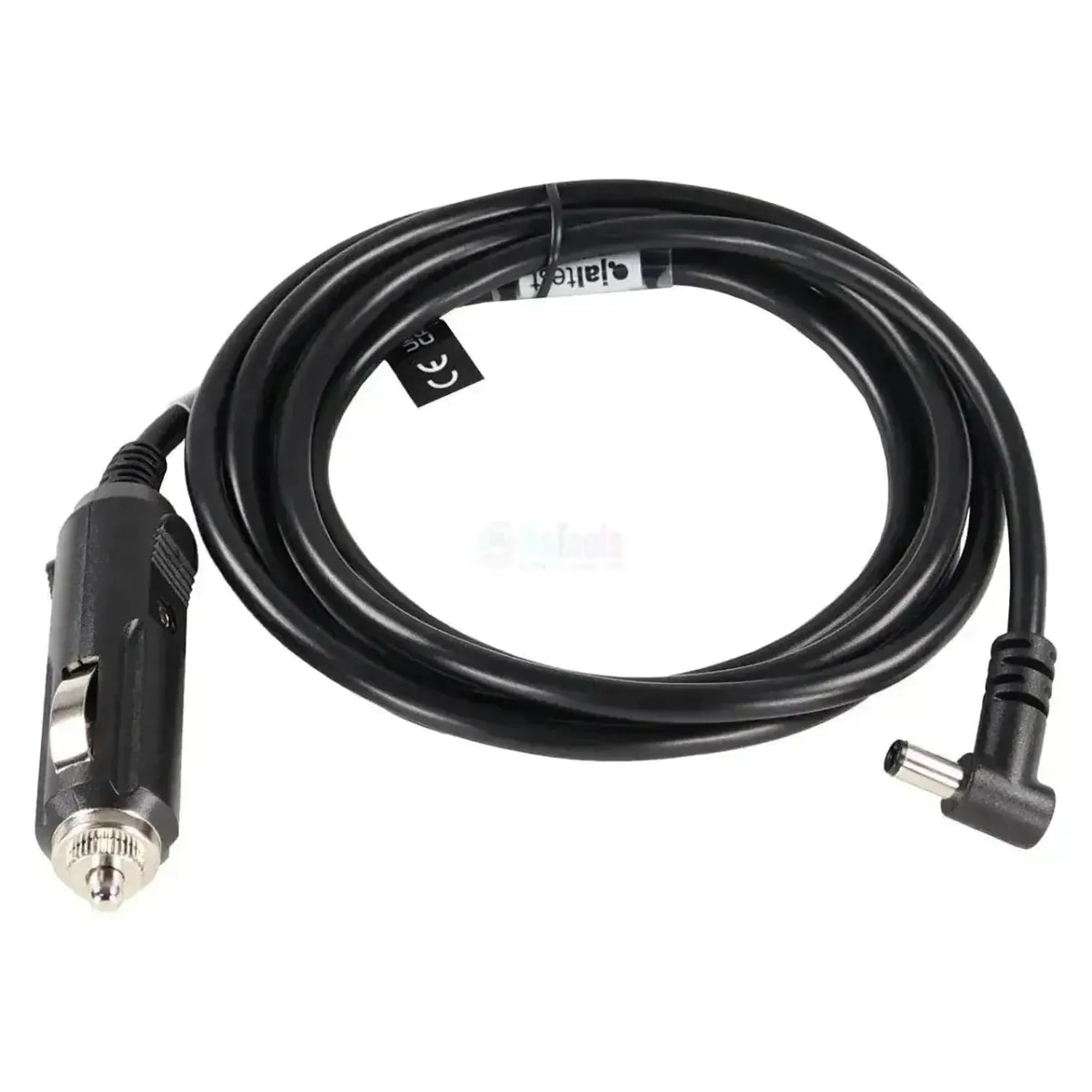

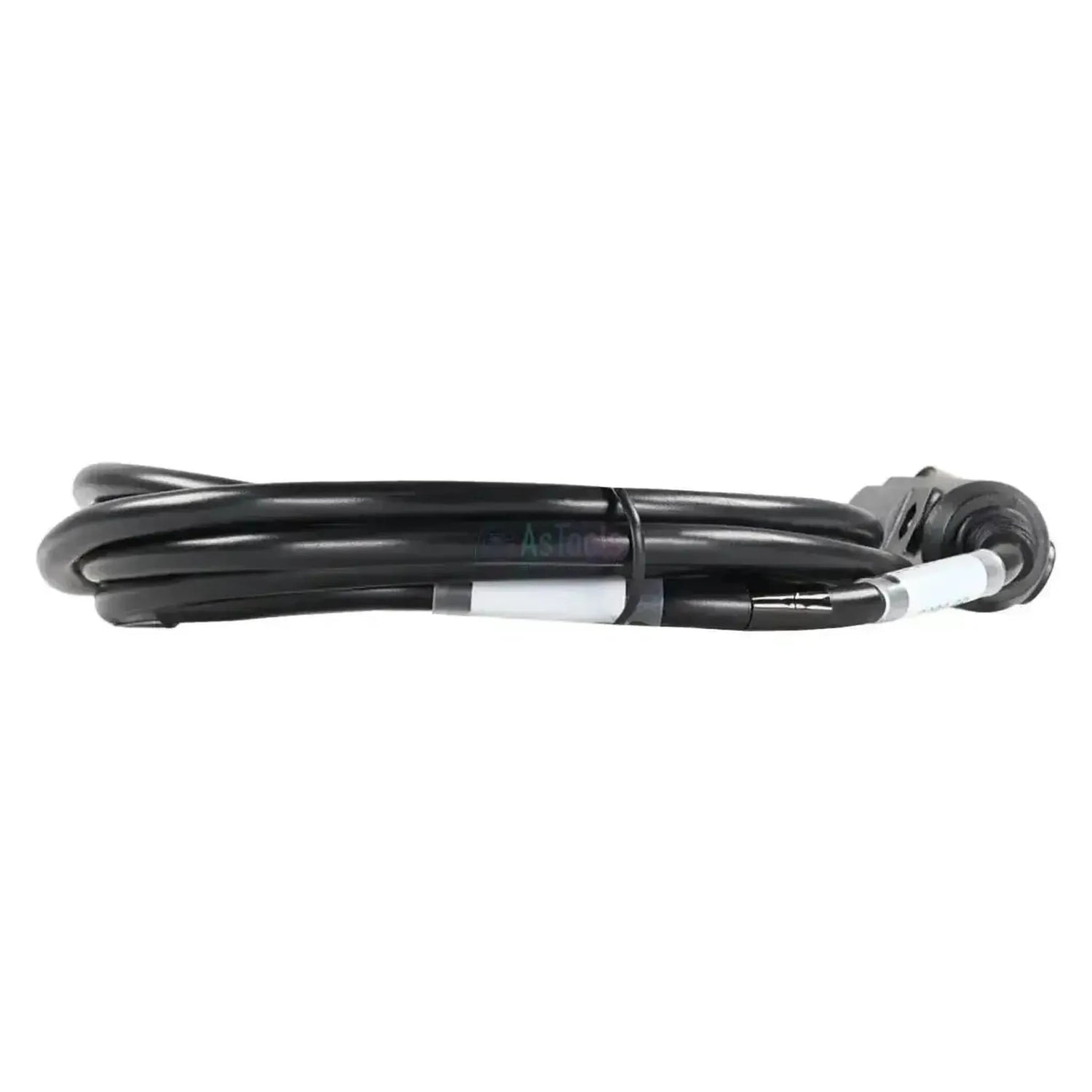

Een zwarte kabel met aan de ene kant een aanstekerplug en aan de andere kant een haakse DC-plug. Het plughuis is van kunststof, met een geribbeld duimvlak en een inbusschroef in de zijkant. Vooraan zit een gekartelde metalen dop met daarin een verende centerpen; die dop draait eraf voor de zekering. Twee verende contactbeugels aan de zijkant zorgen voor de massaverbinding. Er zit geen schakelaar en geen controlelampje in de plug.

Wat u erbij nodig heeft

• Een Jaltest Link: V8.1 of V9.
• Een werkende aanstekeraansluiting: Op een ronde 3-pins landbouwaansluiting maakt de JDC30AM2 die bus alsnog voor u.
• De diagnosekabel voor het voertuig of systeem: Die maakt de eigenlijke verbinding.

De vier voedingskabels naast elkaar

Alle vier voeden dezelfde interface. Het verschil zit in de plek waar u de stroom vandaan haalt:

• JDC10AM2, accuklemmen: Een rode en een zwarte krokodilklem rechtstreeks op de accupolen, 595 tot 605 cm.
• JDC20AM2, sigarettenaansteker: Een aanstekerplug voor de cabine, 195 tot 205 cm.
• JDC30AM2, landbouwaansluiting: Een tussenstuk van 28 tot 30 cm met een ronde 3-pins landbouwstekker aan de ene kant en een aanstekerbus aan de andere.
• JDC60AM2, USB-A: Een USB-A-stekker voor laptop, powerbank of USB-lader, 153 cm.

De JDC10AM2, de JDC20AM2 en de JDC60AM2 eindigen in dezelfde haakse DC-plug en gaan rechtstreeks op de interface. De JDC30AM2 wijkt daarvan af: Die eindigt in een aanstekerbus en past daarmee op de aanstekerplug van de JDC20AM2.

Verpakkingsinhoud

• 1x Jaltest (JDC20AM2) | Sigarettenaansteker Voedingskabel | Accessoires
