Jaltest  |  SKU: JDC502A

Jaltest (JDC502A) | Steyr 6-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

€239,95 incl.
€198,31 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

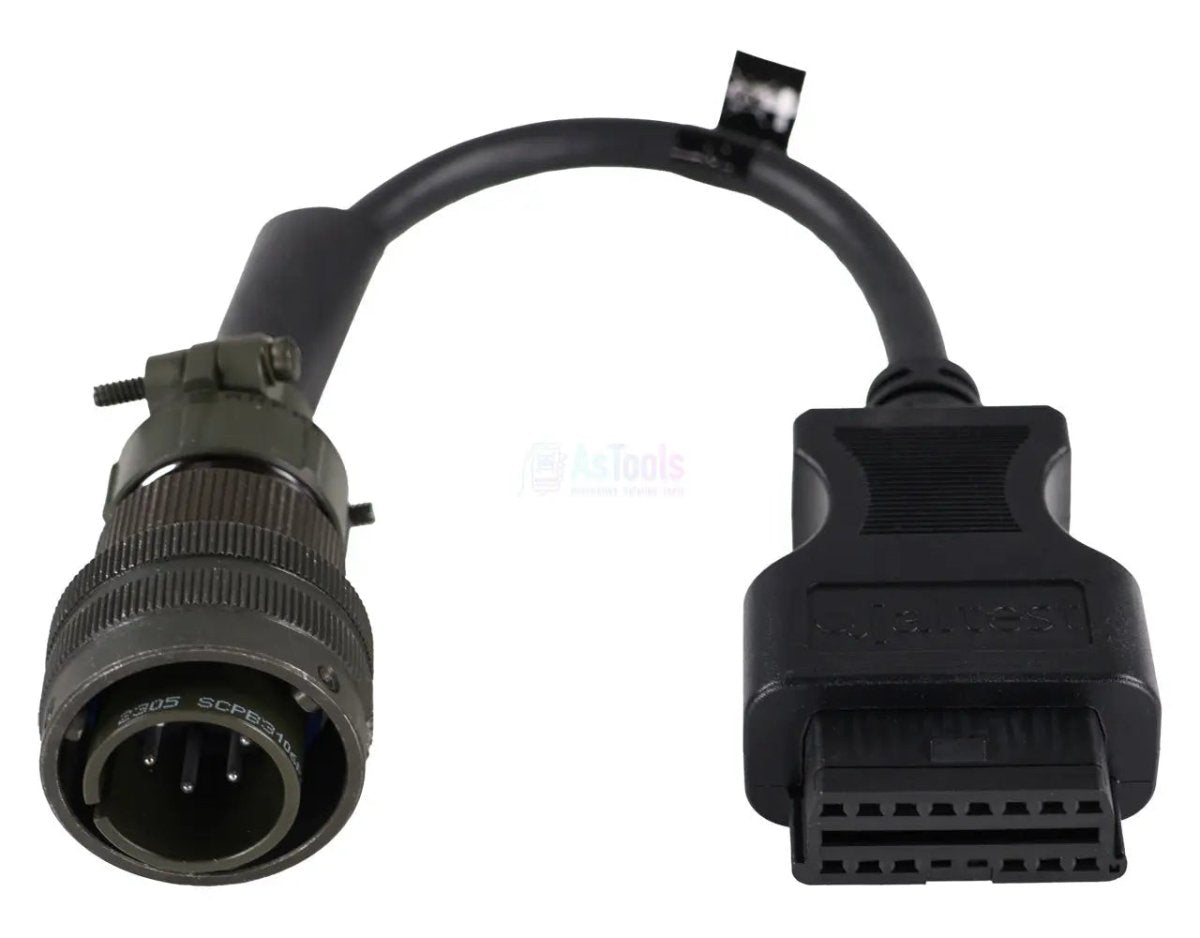

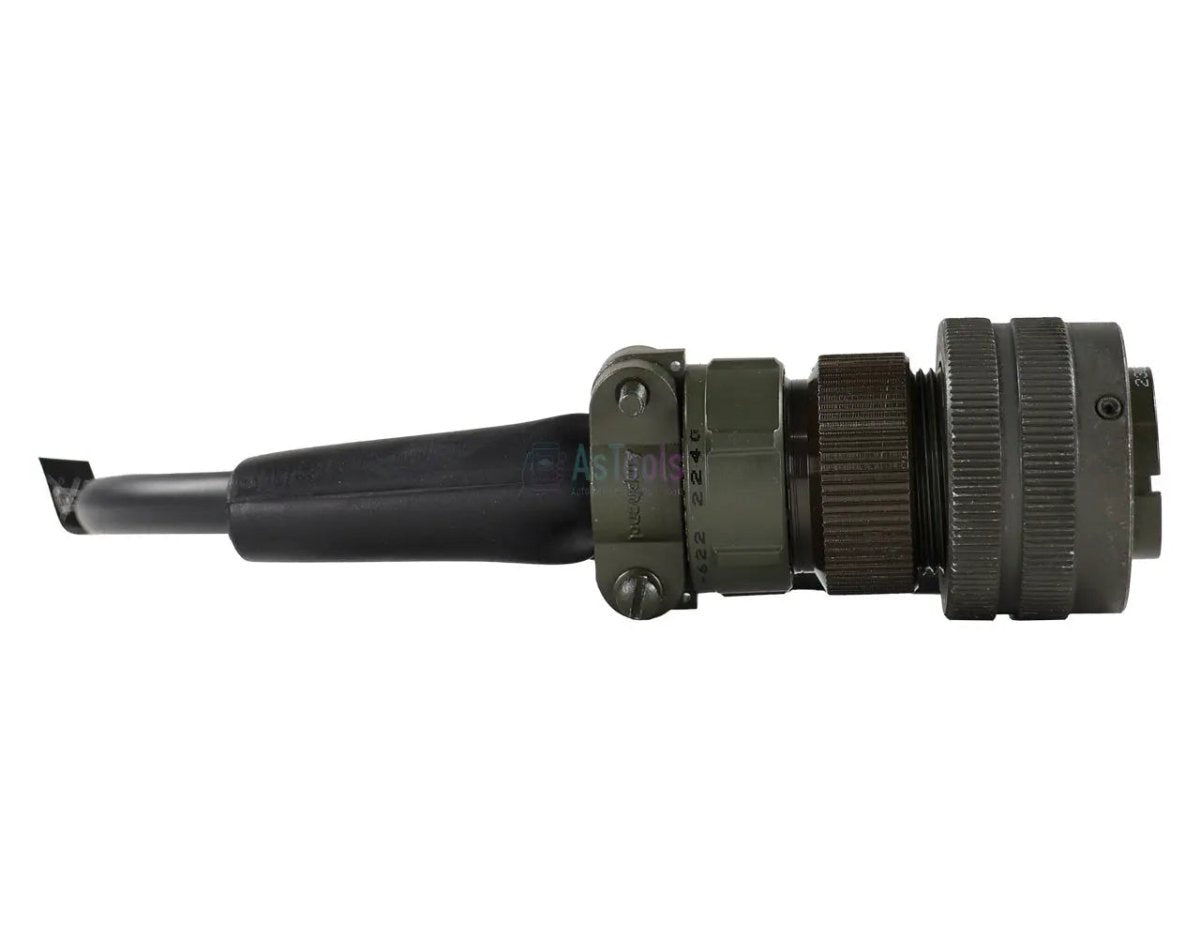

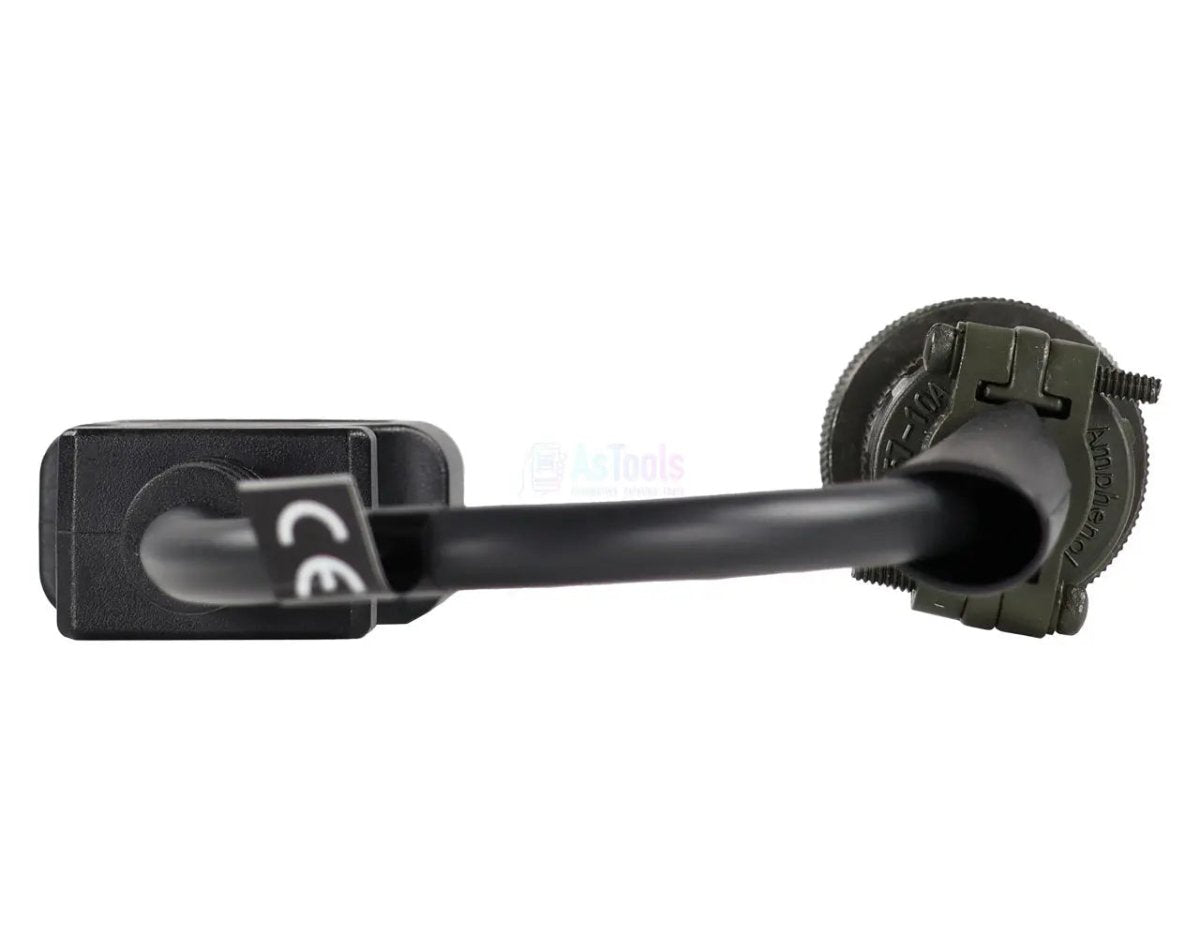

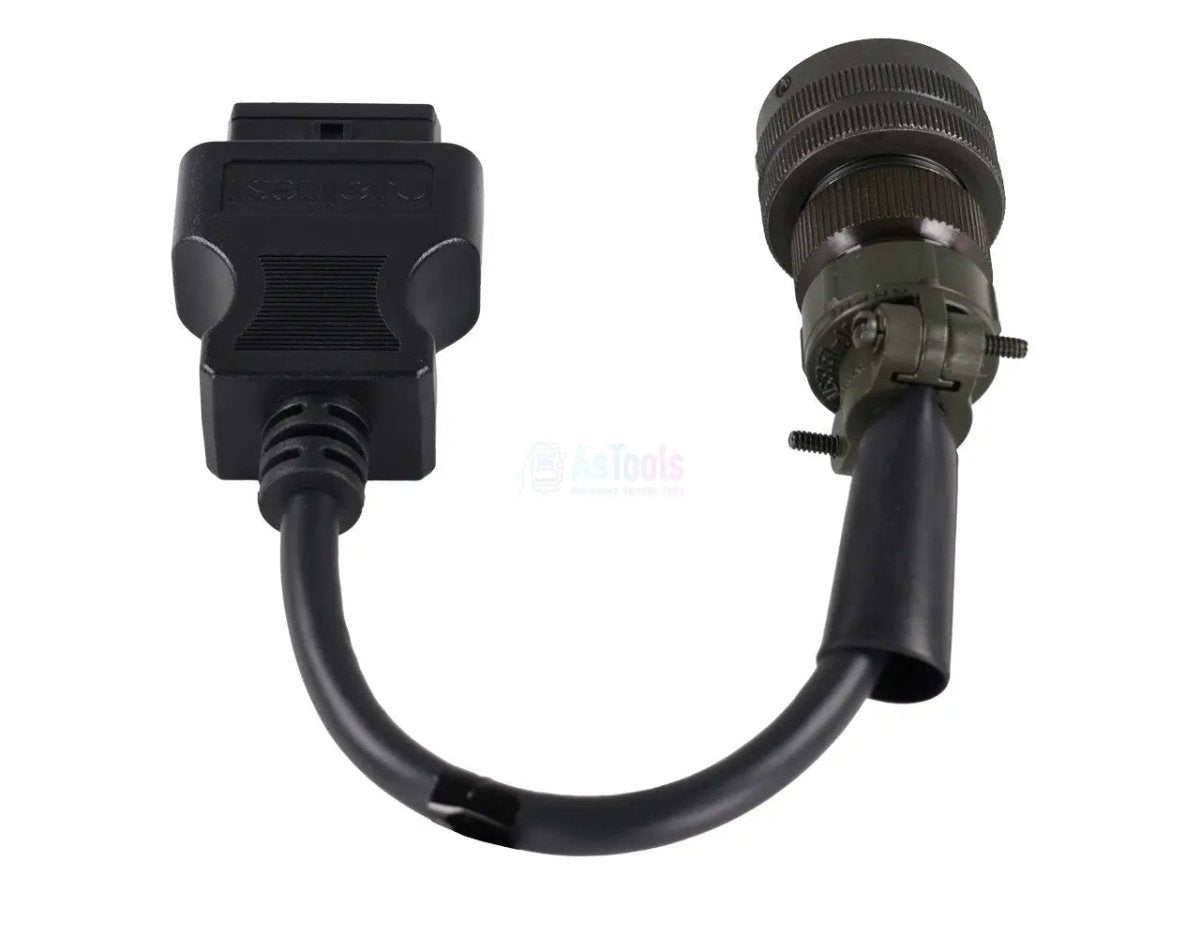

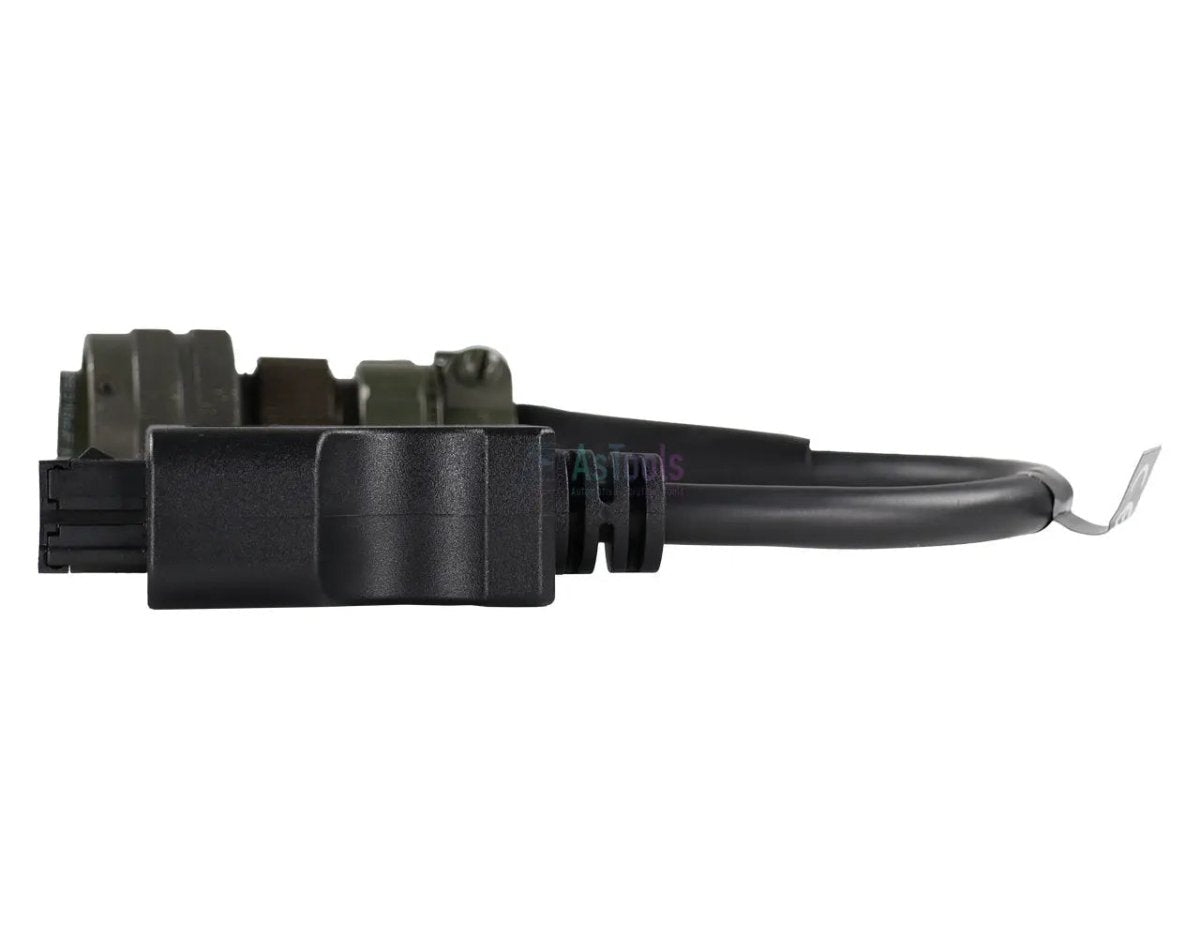

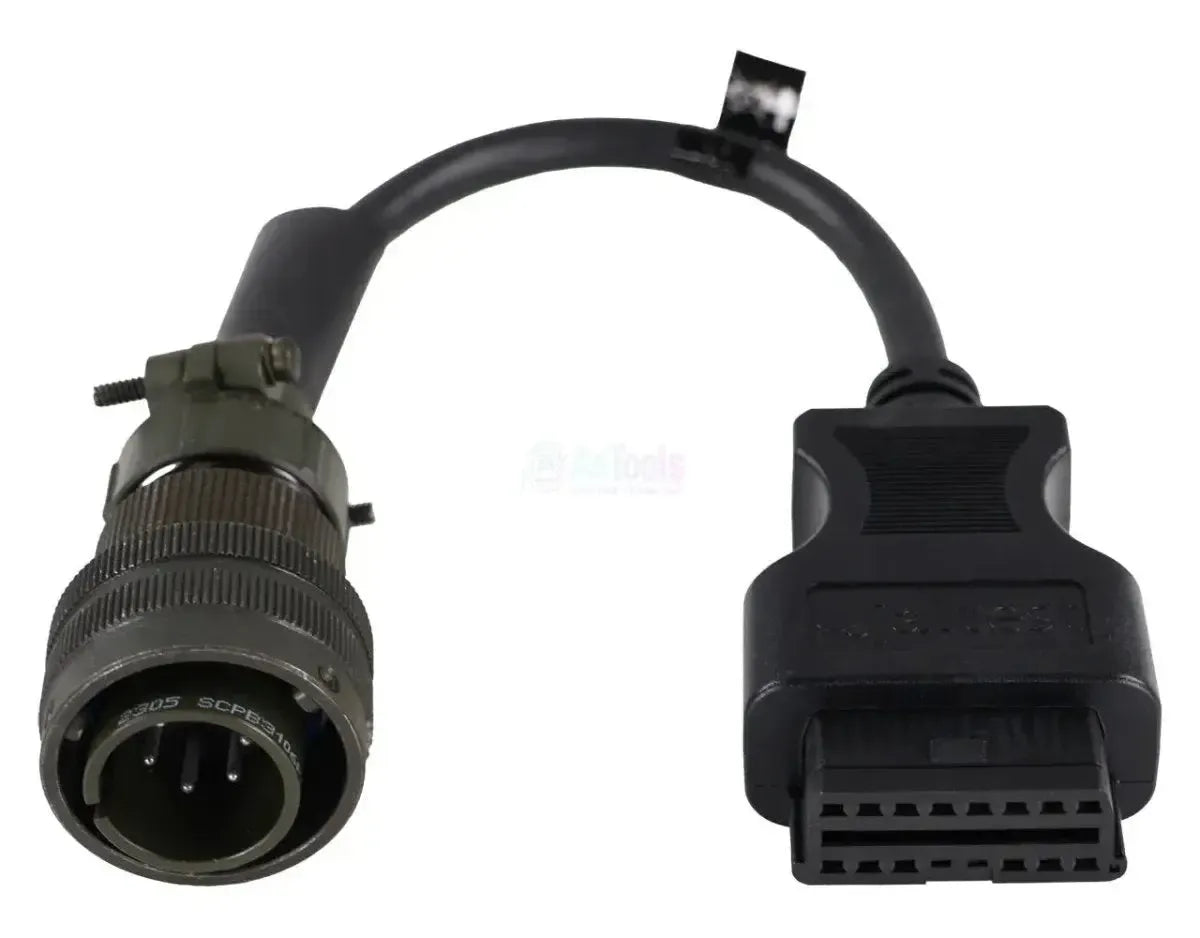

De Jaltest JDC502A verbindt de merkeigen 6-pins diagnoseaansluiting van Steyr-motoren met de 16-pins OBD2-bus waarop de diagnosekabel van de Jaltest Link past. Aan de machinezijde zit een ronde metalen bajonetconnector met kartelring, met een rode ring rond de zwarte contactdrager, zes ronde stiften en een schroefbare kabelklem erachter. De andere kant is een zwart kunststof huis met twee rijen van acht contacten en een witte sticker met de opdruk JDC502A. Jaltest voert de kabel als Diagnosekabel voor Steyr motoren, 6 pin, met een lengte van 29-31 cm.

De JDC501A is de zusterkabel voor de 3-pins Steyr-aansluiting, en het verschil zit in meer dan het aantal stiften: De ronde connector van deze 6-pins uitvoering is duidelijk groter in diameter en heeft een rode ring, waar de JDC501A een blauwe ring rond een kleinere contactdrager draagt. De 16-pins OBD2-zijde, de lengte en de Link-versie V8.1 en V9 zijn bij beide gelijk. Via deze kabel bereikt u de twee regeleenheden uit de dekkingsgroep Steyr Engines, EDC CAN en UIS 1.0; de kabel valt onder Jaltest OHW (Off-Highway machines) en Jaltest Marine.

PLUSPUNTEN

✔Bereikt de Steyr-motorregelingen EDC CAN en UIS 1.0 die Jaltest in de dekkingsgroep Steyr Engines heeft ondergebracht.
✔Bruikbaar bij stationaire Steyr-motoren en Steyr-binnenboordmotoren; beide staan in de Jaltest-dekking.
✔Levert bij beide regeleenheden de foutcodes, meetwaarden en ECU-gegevens.
✔Werkt met Jaltest Link V8.1 en V9: De 16-pins OBD2-bus neemt de diagnosekabel van beide Link-generaties op.

AANDACHTSPUNTEN

✕Past alleen op de grote 6-pins Steyr-connector met rode ring; de kleinere 3-pins uitvoering met blauwe ring vraagt om de JDC501A.
✕De dekking van Steyr blijft bij uitlezen: Geen componentaansturing, geen parameters en geen kalibratieprocedures.
✕Voor Steyr-motoren biedt Jaltest geen onderhoudsreset; ook onderhoudsintervallen zijn niet opgenomen.
✕De diagnoseaansluiting zit op of naast het motorblok; de ingebouwde Steyr-motor bepaalt de keuze, niet het machinetype.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de motorregeling van de Steyr-motor met 6-pins aansluiting. Jaltest brengt die regeleenheden samen in de dekkingsgroep Steyr Engines, met EDC CAN en UIS 1.0. Wat er over de lijn komt, blijft binnen het uitlezen: Foutcodes, meetwaarden en ECU-gegevens.

Regeleenheden die u kunt benaderen

  • EDC CAN: De CAN-uitvoering van de Steyr-motorregeling, met foutcodes, meetwaarden en ECU-gegevens.
  • UIS 1.0: De regeleenheid van de uitvoeringen met pomp-verstuivereenheden, met dezelfde functies.

Wat u kunt doen

  • Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen met de omschrijving van de storing, en het na reparatie leegmaken.
  • Meetwaarden bekijken: De actuele waarden van de sensoren op de regeleenheid, met de mogelijkheid alarmgrenzen in te stellen voor waarden buiten het normale bereik.
  • Niet in de dekking: Componenten aansturen, parameters instellen, kalibreren en onderhoud resetten staan voor de Steyr-regeleenheden niet vermeld.

Compatibele voertuigen en toepassingen

Bepalend is de motor, niet de machine waarin hij is ingebouwd. Steyr-motoren worden als losse aandrijving gemonteerd, waardoor Jaltest de dekking bij de motor zelf onderbrengt. Dezelfde motor staat daardoor zowel bij de stationaire motoren als bij de binnenboordmotoren; of er een 6-pins of een 3-pins connector op uw motorblok zit, controleert u ter plekke.

Steyr:

  • Steyr Engines: De dekkingsgroep met EDC CAN en UIS 1.0
  • Stationaire en mobiele machines waarin de Steyr-motor als losse aandrijving is ingebouwd
  • Binnenboordmotoren van Steyr, die Jaltest onder de marine-dekking voert
💡
Goed om te weten: De twee Steyr-connectors zijn ook zonder tellen uit elkaar te houden: De 6-pins van deze kabel is de grootste en heeft een rode ring rond de contactdrager, de 3-pins van de JDC501A is duidelijk kleiner en heeft een blauwe ring. Controleer daarom eerst welke aansluiting op uw motor zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC502A) | Steyr 6-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Technische specificaties

Algemeen

De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
Jaltest (Cojali)
Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
Verloopkabel
Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
  • OHW bouw- en terreinmachines
  • Marine vaartuigen

Aansluitingen

Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
16-pins OBD2
De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
6-pins OBD
Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
29 tot 31 cm

Diagnosefuncties

Of je foutcodes niet alleen kunt lezen maar ook wissen. Bij sommige systemen kan alleen lezen.Foutcodes wissen
Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken

Gebruik

Referentienummer
JDC502A
Regeleenheden
EDC CAN en UIS 1.0 (motorregeling)

Overige specificaties

Toepassing
Steyr-motoren met 6-pins diagnoseaansluiting
Interface
Jaltest Link V8.1 en V9, via de 16-pins OBD2-diagnosekabel
