Jaltest  |  SKU: JDC616A

Jaltest (JDC616A) | Suzuki 4-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot

€71,95 incl.
€59,46 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

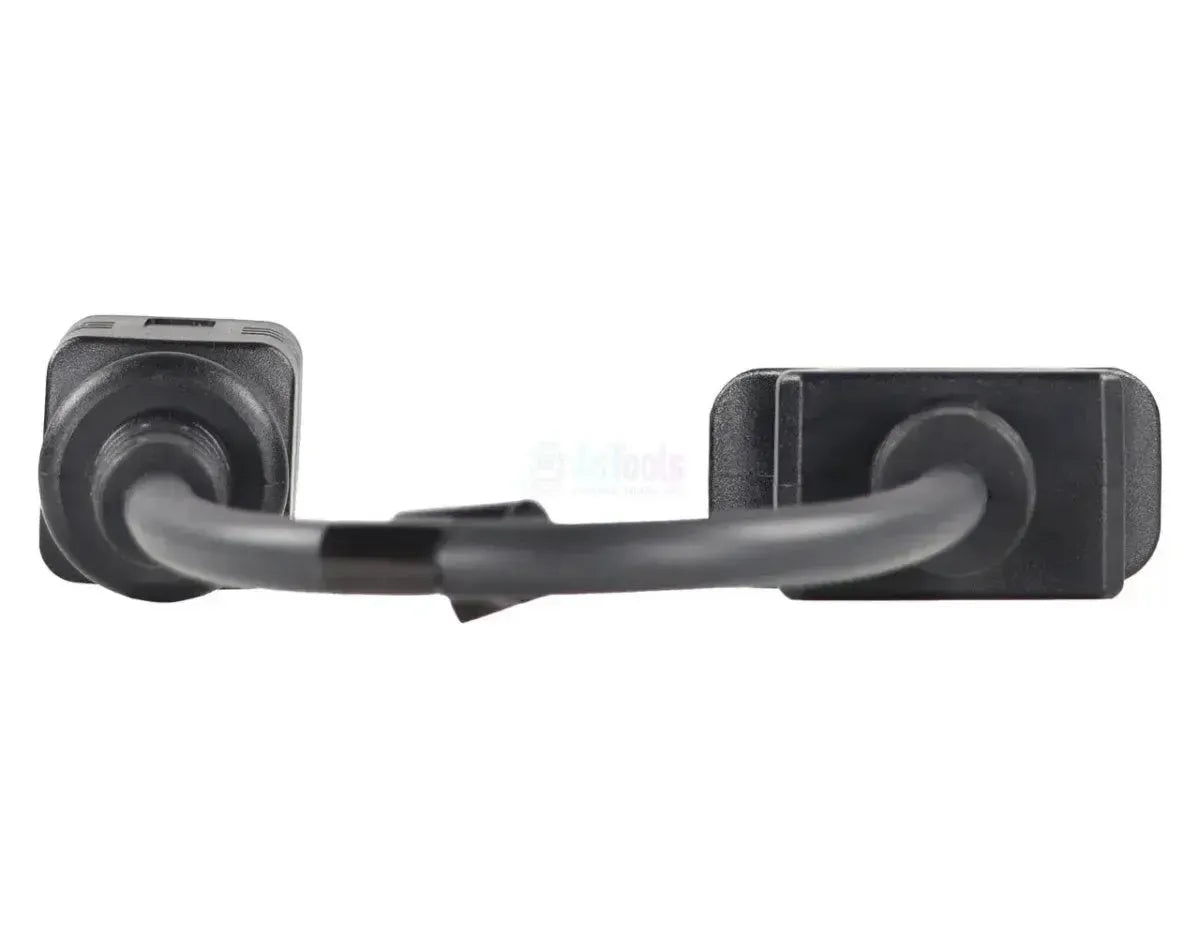

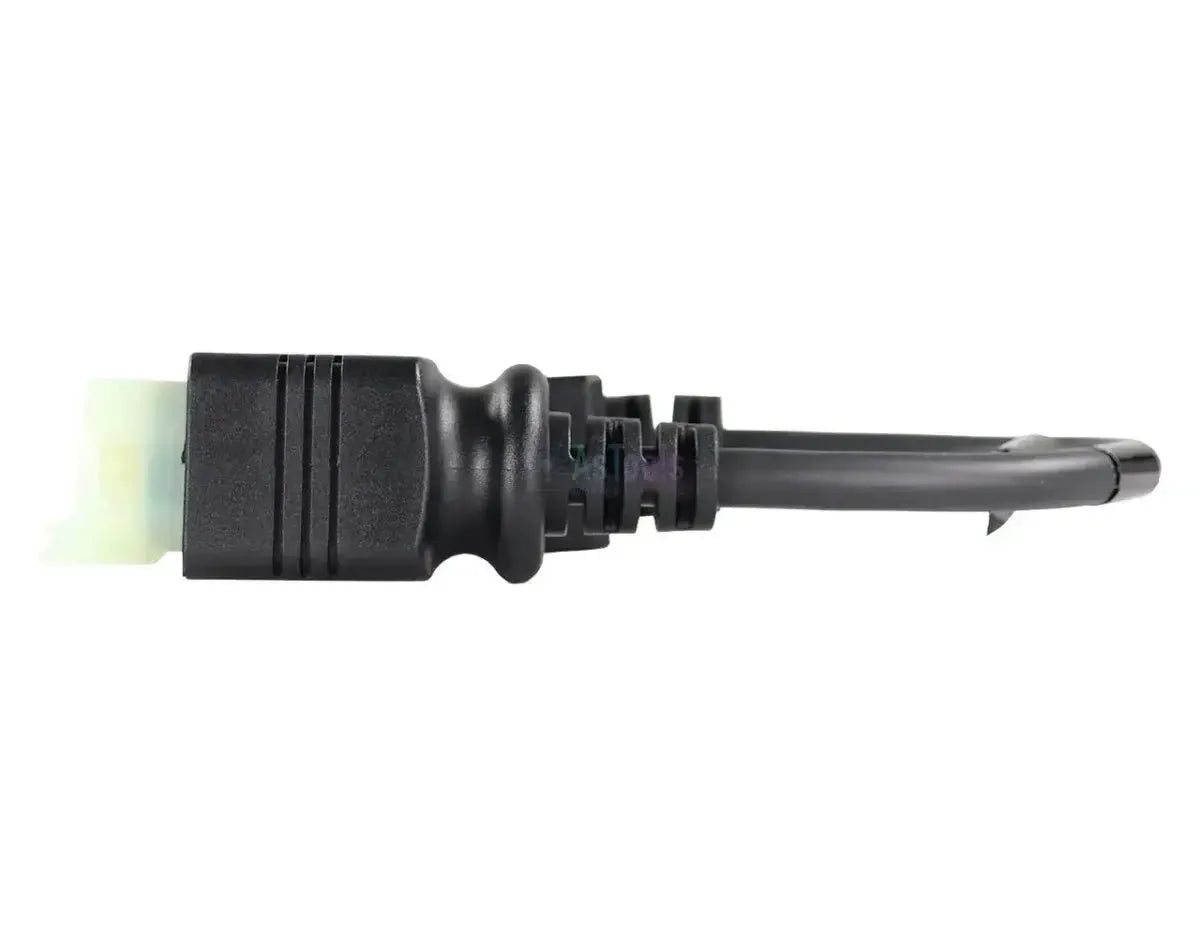

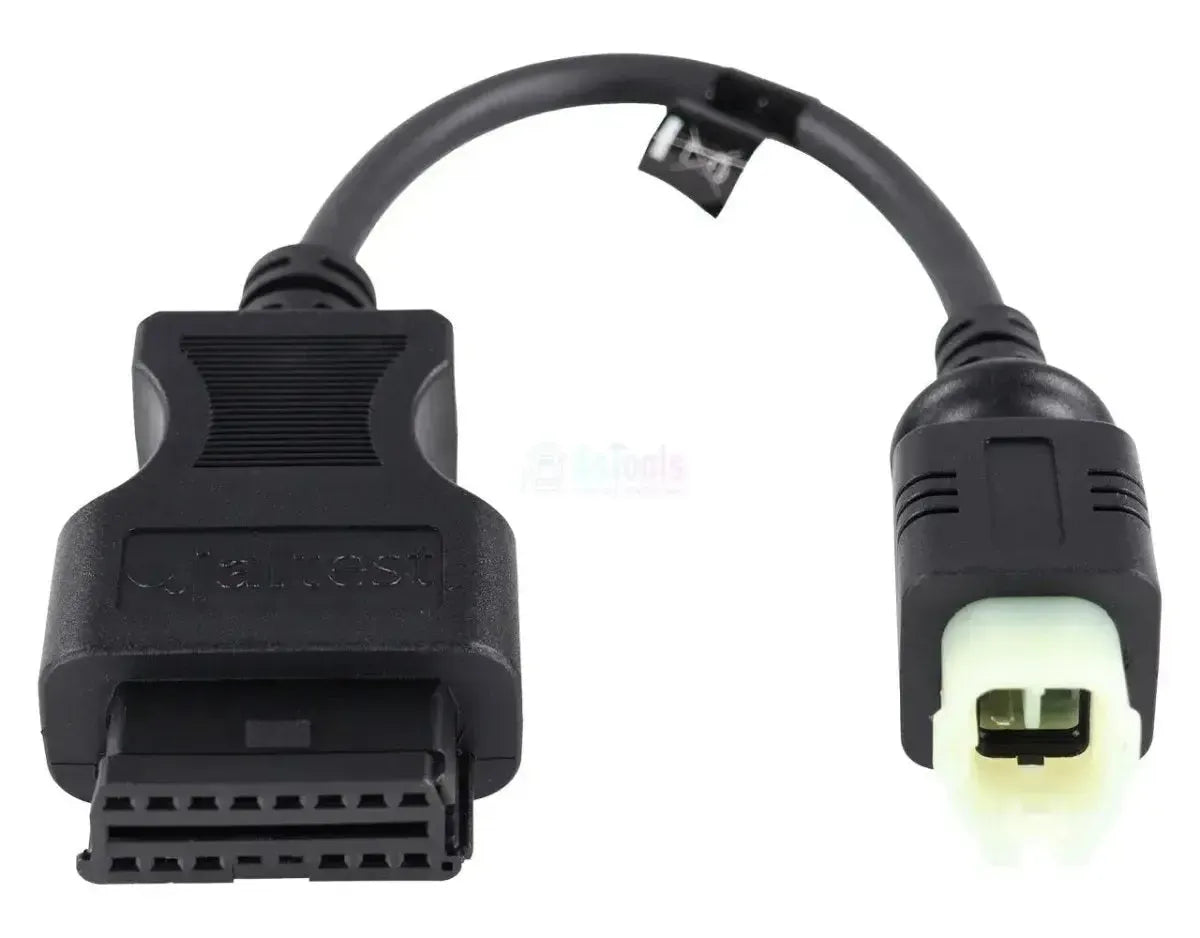

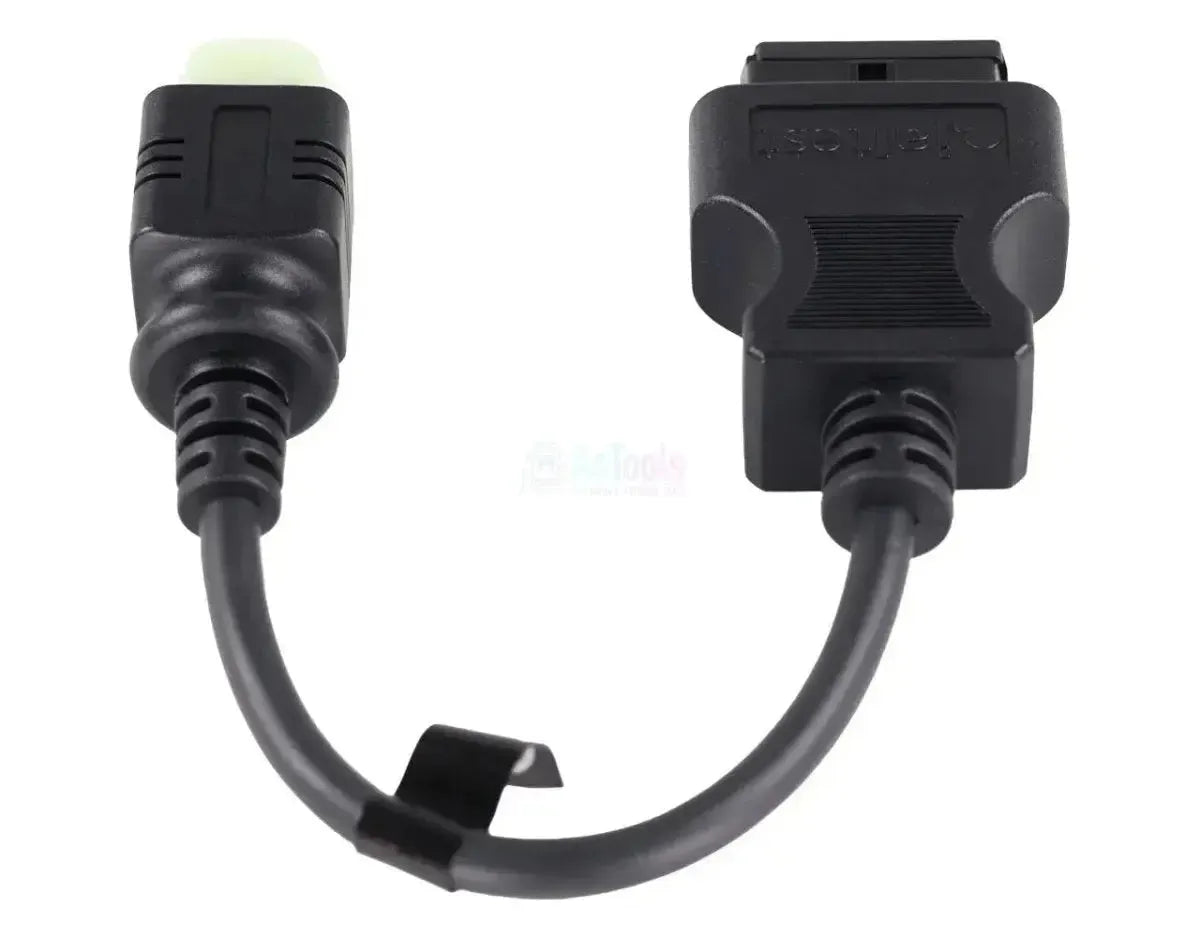

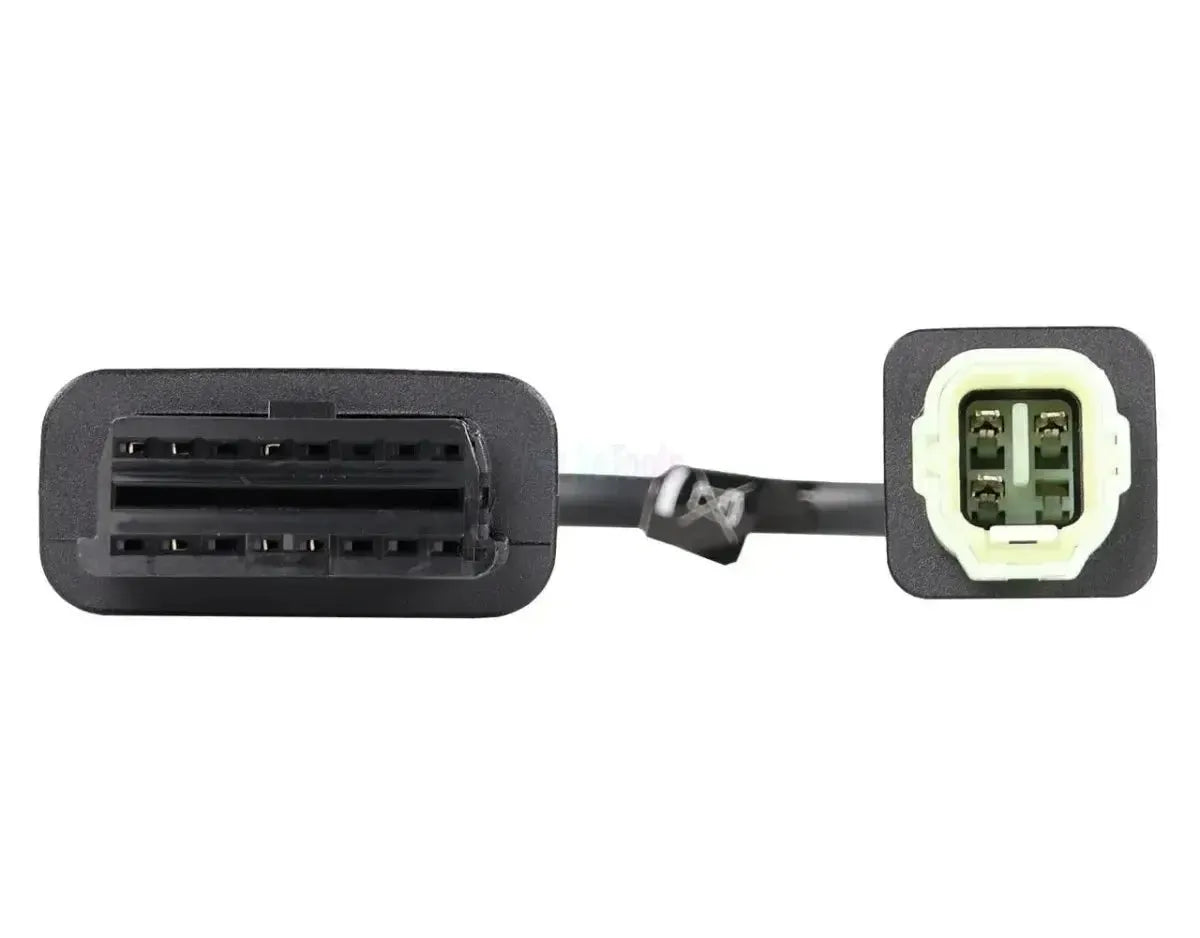

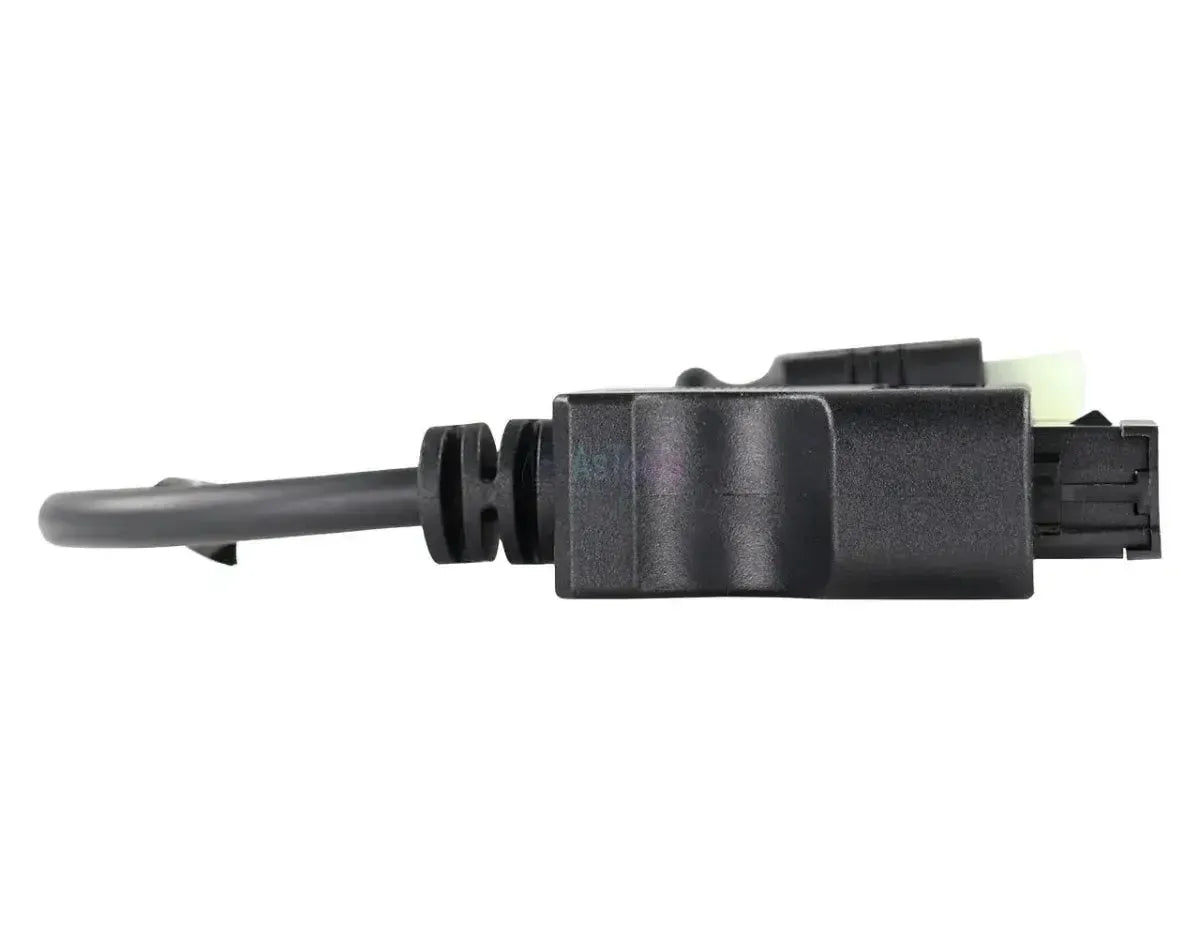

De Jaltest JDC616A koppelt de 4-pins diagnoseaansluiting van Suzuki-buitenboordmotoren aan de 16-pins OBD2-stekker van uw Jaltest-diagnosekabel. Aan de motorzijde zit een vierkante stekker met een zwarte buitenmantel en een opvallend lichtgroene binnenhouder, waarin vier posities achter een middenrib staan; aan die kleur herkent u de aansluiting zonder de kabelboom te volgen. Het snoer loopt aan beide zijden recht uit de stekker en is 28 tot 30 cm lang. De aansluiting zelf zit in de motorruimte, op of naast de motor. Suzuki gebruikt op de DF-serie daarnaast een 8-pins diagnosestekker, en daarvoor is de JDC613A bedoeld.

Zodra de verbinding staat, bereikt de diagnoseapparatuur de twee regeleenheden die Jaltest op de DF-serie voert: De motorregeling ECM en de BCM, de bedieningsmodule van de gas- en schakelhendels. Het verschil tussen die twee is groot: Op de motorregeling staat de volledige functielijst, tot en met componentaansturing, parameters, kalibratie, reset en de handmatige procedure, terwijl het op de bedieningsmodule blijft bij foutcodes, meetwaarden, ECU-gegevens en kalibratie. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Op de ECM staat de volledige functielijst: Foutcodes, meetwaarden, componentaansturing, parameters, kalibratie én reset.
✔Bereikt naast de motorregeling ook de BCM, de bedieningsmodule van de gas- en schakelhendels.
✔Bij Suzuki staat ook de handmatige procedure in de dekking van de motorregeling.
✔De lichtgroene binnenhouder met vier posities maakt de aansluiting op de motor herkenbaar.

AANDACHTSPUNTEN

✕Op de bedieningsmodule kunt u géén componenten aansturen en geen parameters of reset uitvoeren; daar staan alleen foutcodes, meetwaarden, ECU-gegevens en kalibratie.
✕Alleen voor de 4-pins Suzuki-aansluiting; de DF-modellen met de 8-pins stekker vragen de JDC613A.
✕Suzuki voert op de DF-serie beide uitvoeringen naast elkaar, dus het pinaantal bepaalt de keuze en niet het modelnummer.
✕Voor gebruik met de Jaltest Link V9 hoort de verlengkabel JDC100B (2,5 m SUBD-26) erbij.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de twee regeleenheden van de Suzuki-buitenboordmotor. De motorregeling draagt de volledige functielijst, de bedieningsmodule van de hendels een kortere. Onderstaande eenheden komen uit de Suzuki-dekking.

Regeleenheden die u kunt benaderen

  • ECM, motorregeling: De regeleenheid van de motor, met de handmatige procedure, foutcodes, meetwaarden, componentaansturing, ECU-gegevens, parameters, kalibratie, reset en live meekijken.
  • BCM, bedieningsmodule: De elektronische module van de gas- en schakelhendels, met foutcodes, meetwaarden, ECU-gegevens, kalibratie en live meekijken.

Wat u kunt doen

  • Foutcodes lezen: Het foutgeheugen van de motorregeling en van de bedieningsmodule uitlezen, met omschrijving van de gedetecteerde storing.
  • Meetwaarden bekijken en live meekijken: De actuele sensorwaarden, in realtime te volgen terwijl de motor draait.
  • Componenten aansturen: Actuatoren rechtstreeks activeren, alleen op de motorregeling.
  • Parameters aanpassen en onderhoud resetten: Eveneens voorbehouden aan de motorregeling.
  • Kalibratie: Zowel op de motorregeling als op de bedieningsmodule.
  • Handmatige procedure doorlopen: De begeleide controles bij de motorregeling.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Suzuki-buitenboordmotor met de 4-pins diagnoseaansluiting. Onderstaande modellen voert Jaltest Marine in de dekking; welke van de twee uitvoeringen op uw motor zit, ziet u aan het penveld van de aansluiting.

Suzuki:

  • Kleine DF-modellen: DF9.9, DF15, DF20, DF25, DF30, DF40, DF50, DF60, DF70, DF80 en DF90
  • Middenklasse: DF100, DF115, DF140, DF150 en DF175
  • Zware DF-modellen: DF200, DF225, DF250, DF300, DF325 en DF350
💡
Goed om te weten: De aansluiting zit in de motorruimte, op of naast de motor. Suzuki gebruikt op de DF-serie zowel een 4-pins als een 8-pins diagnosestekker; deze kabel hoort bij de lichtgroene 4-pins uitvoering, de 8-pins uitvoering loopt via de JDC613A. Tel de posities in de stekker op uw motor voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC616A) | Suzuki 4-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot

Technische specificaties

Algemeen

De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
Jaltest (Cojali)
Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
Verloopkabel
Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
  • Marine vaartuigen

Aansluitingen

Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
16-pins OBD2
De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
4-pins OBD
Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
28 tot 30 cm

Diagnosefuncties

Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
Of je onderdelen of sensoren opnieuw kunt afstellen. Vaak nodig nadat een onderdeel is vervangen.Kalibraties uitvoeren

Gebruik

In welke Jaltest-kabelset deze kabel ook zit. Heb je die set al, dan heb je deze kabel misschien al.Onderdeel van kabelset
Marine-kabelset vessel, Marine-kabelset buitenboord
Referentienummer
JDC616A
Regeleenheden
ECM (motorregeling) en BCM (bedieningsmodule hendels)

Overige specificaties

Toepassing
Suzuki-buitenboordmotoren met 4-pins diagnoseaansluiting
Onderdeel van kabelset
Marine-kabelset vessel (70002008) en buitenboord (70002025)
