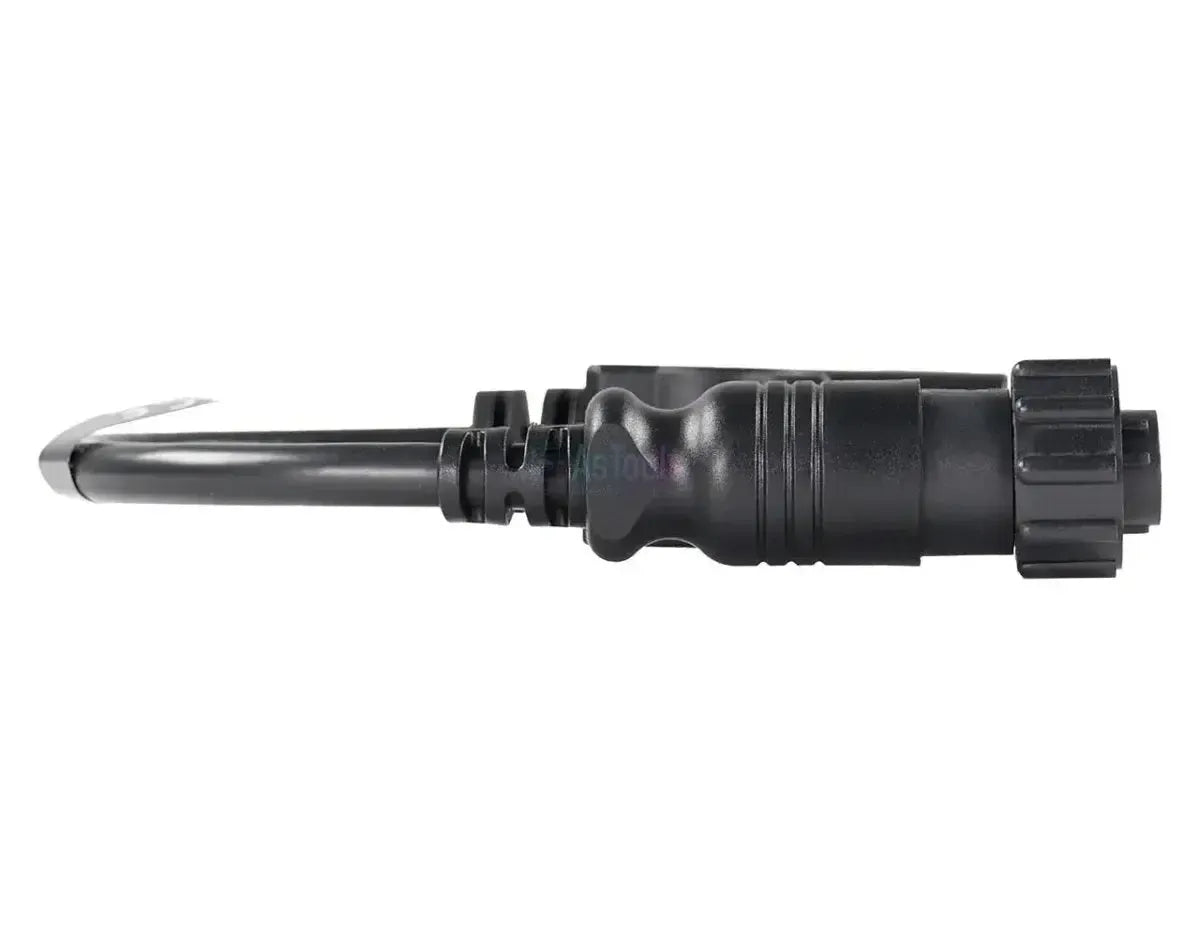

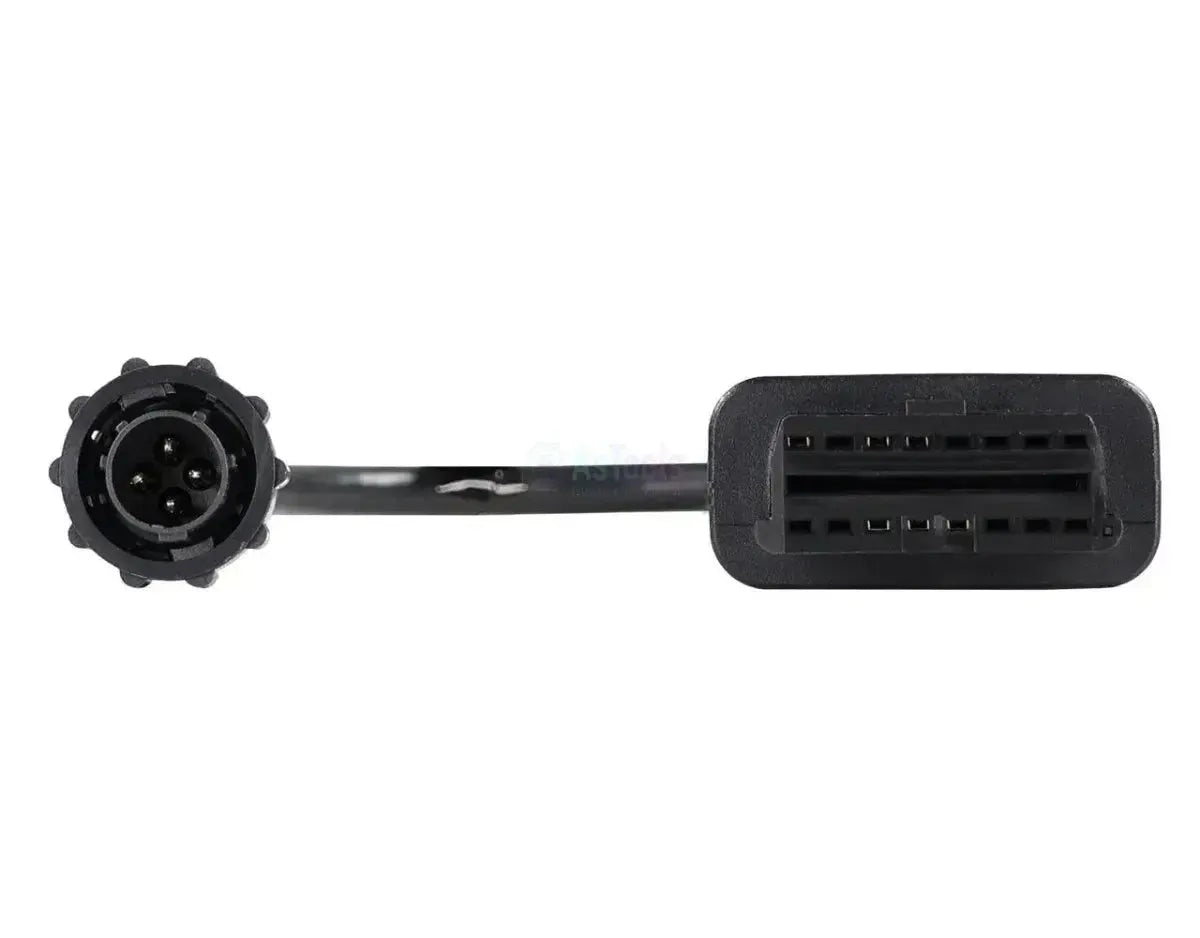

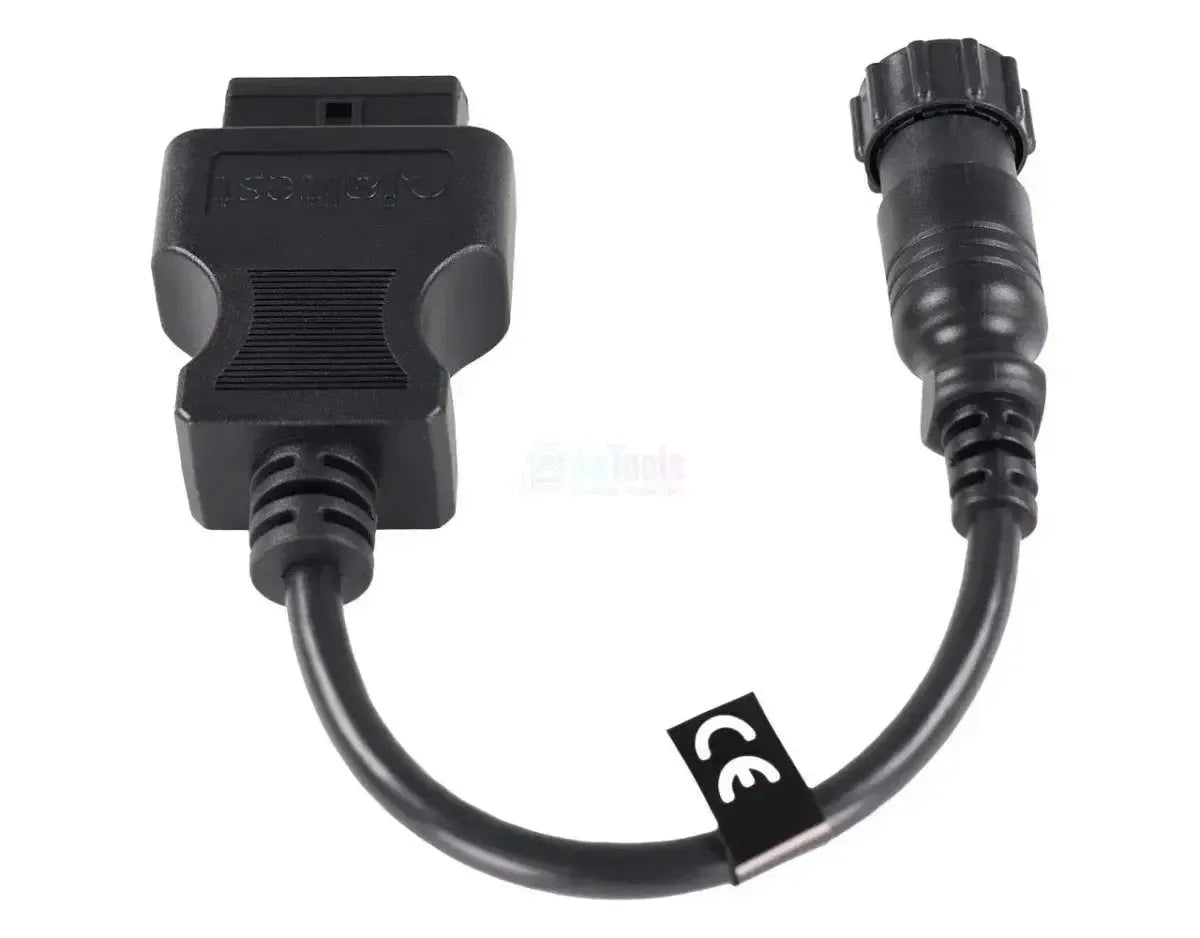

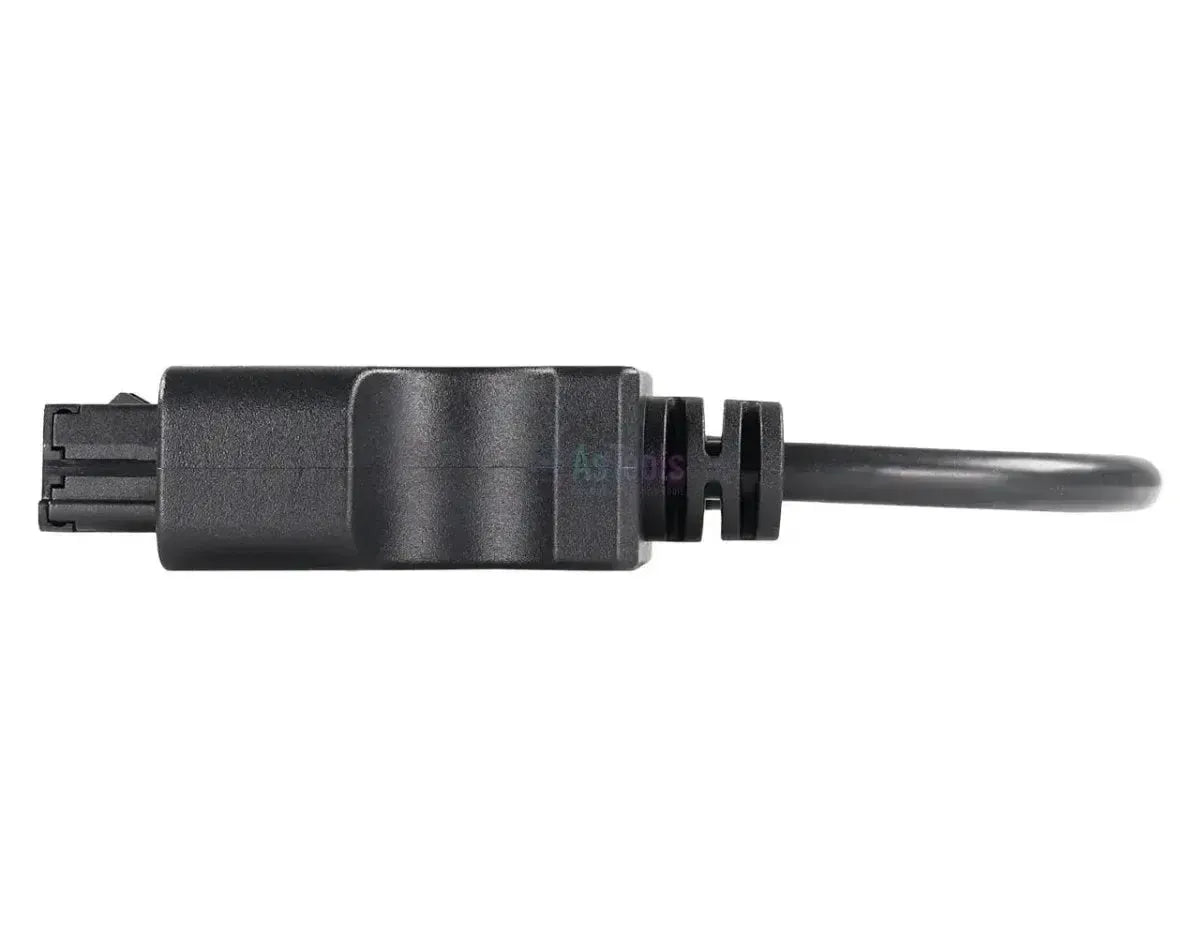

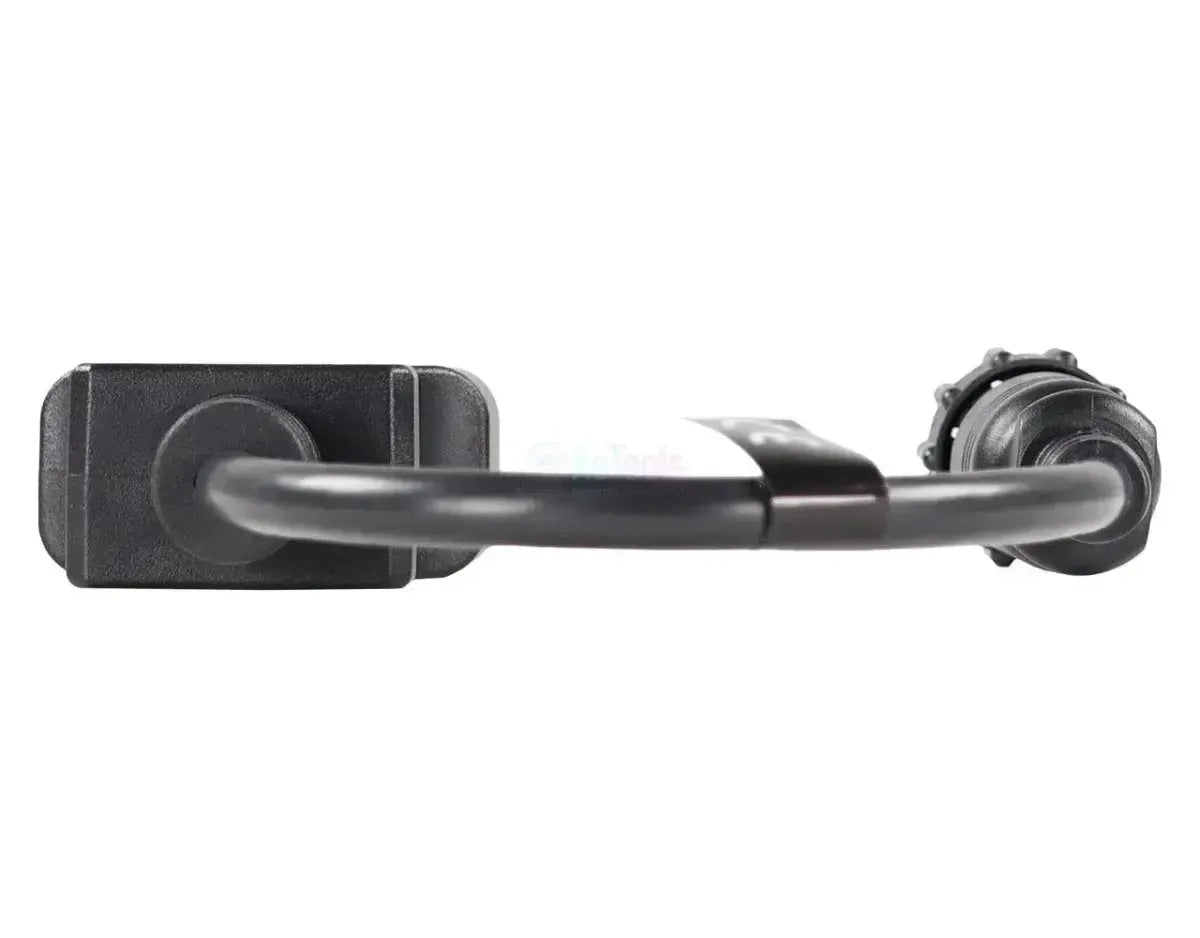

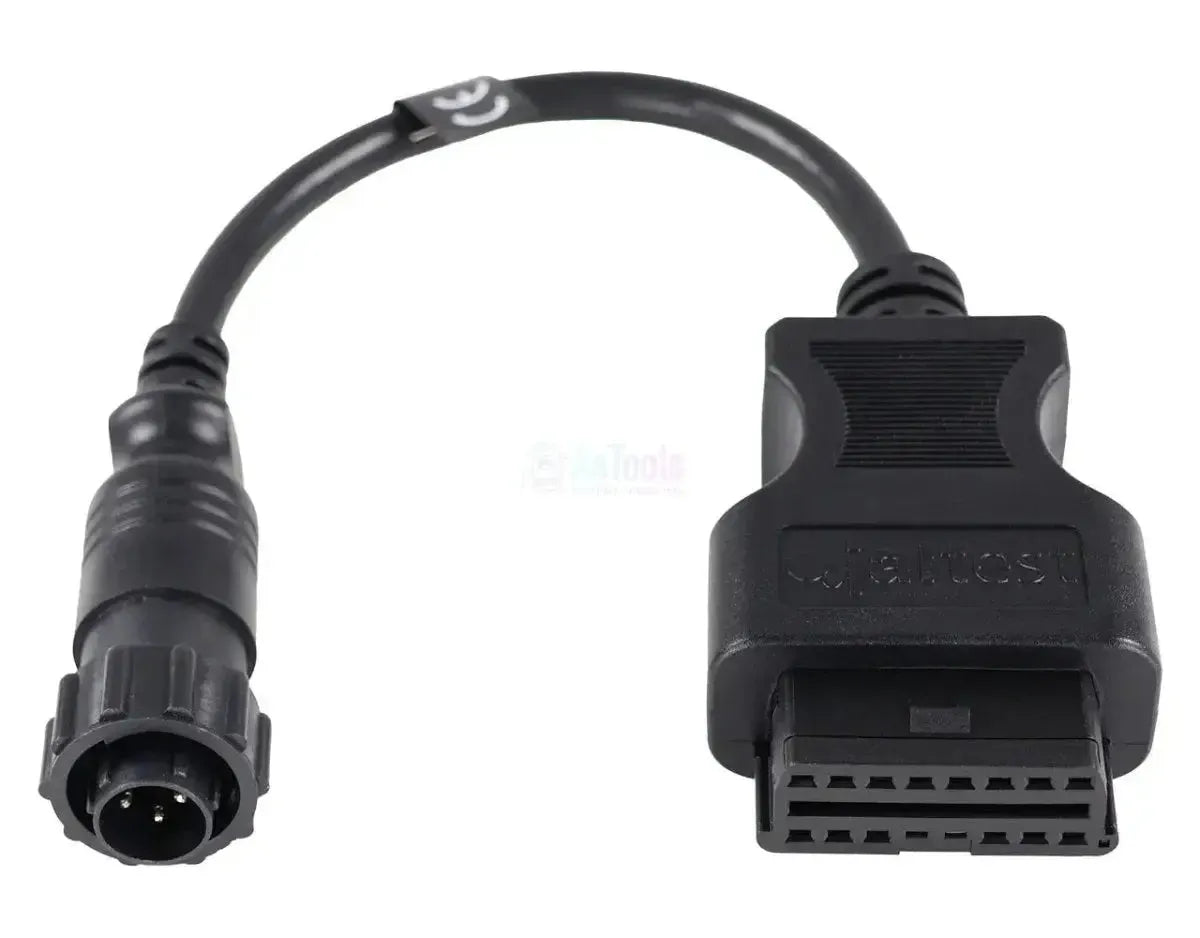

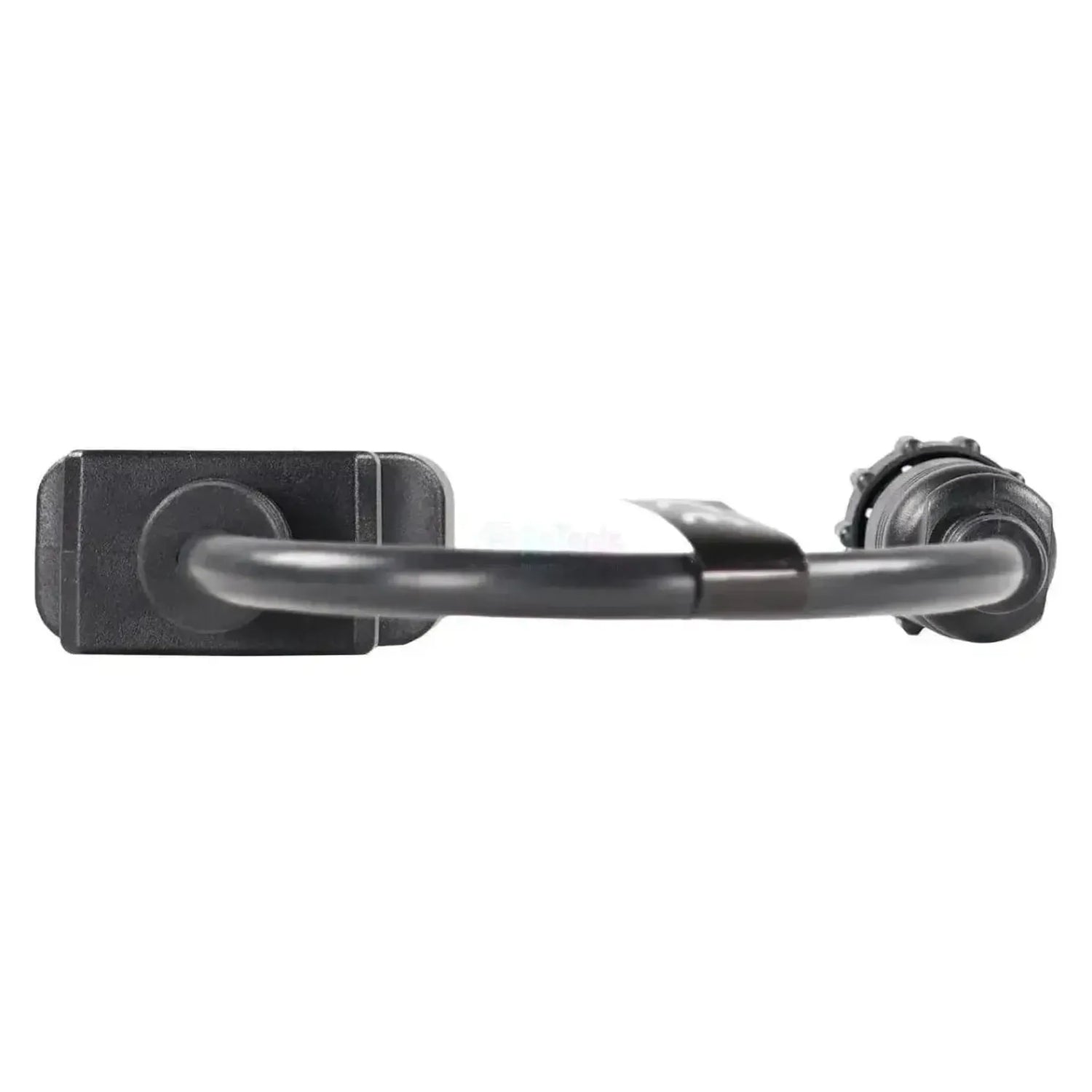

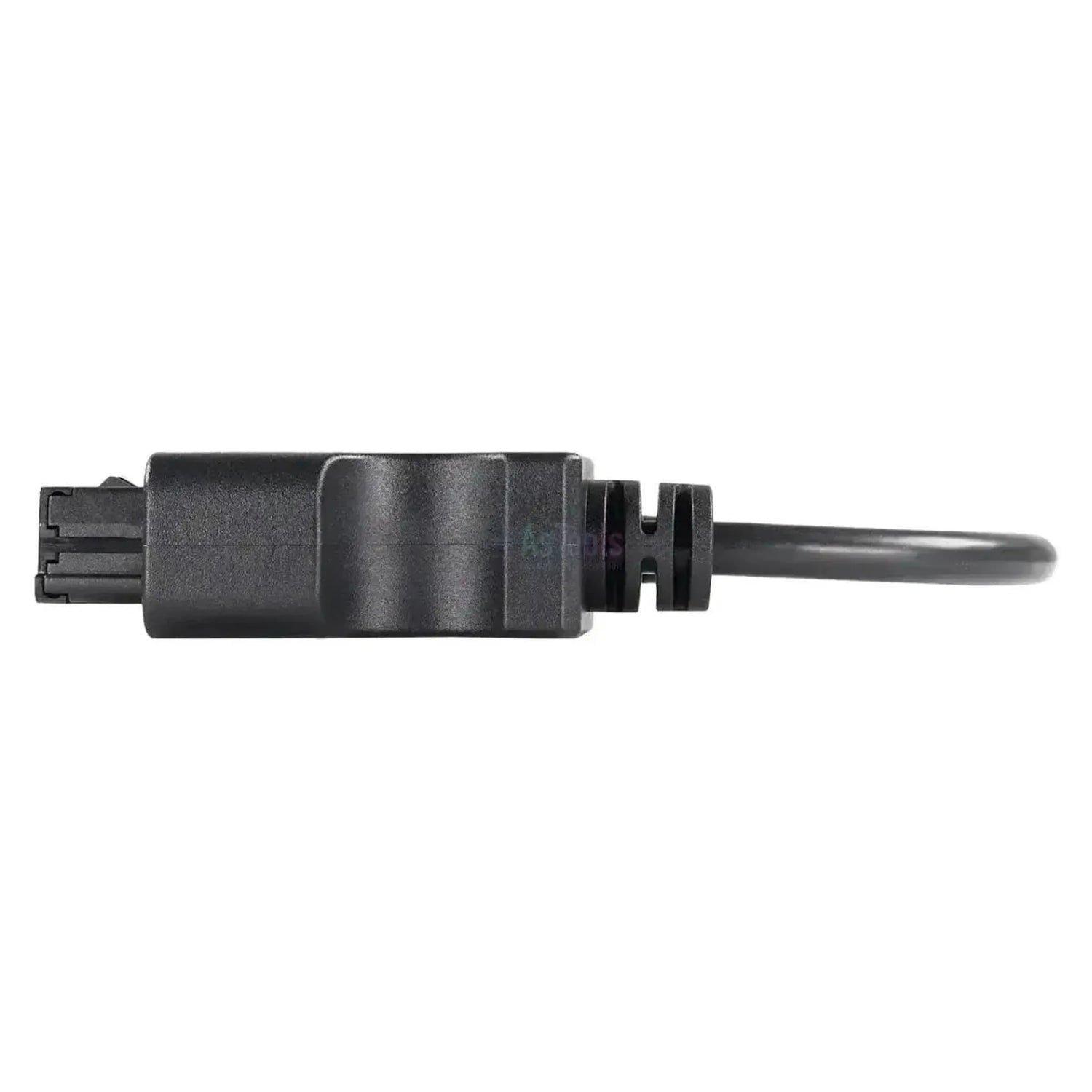

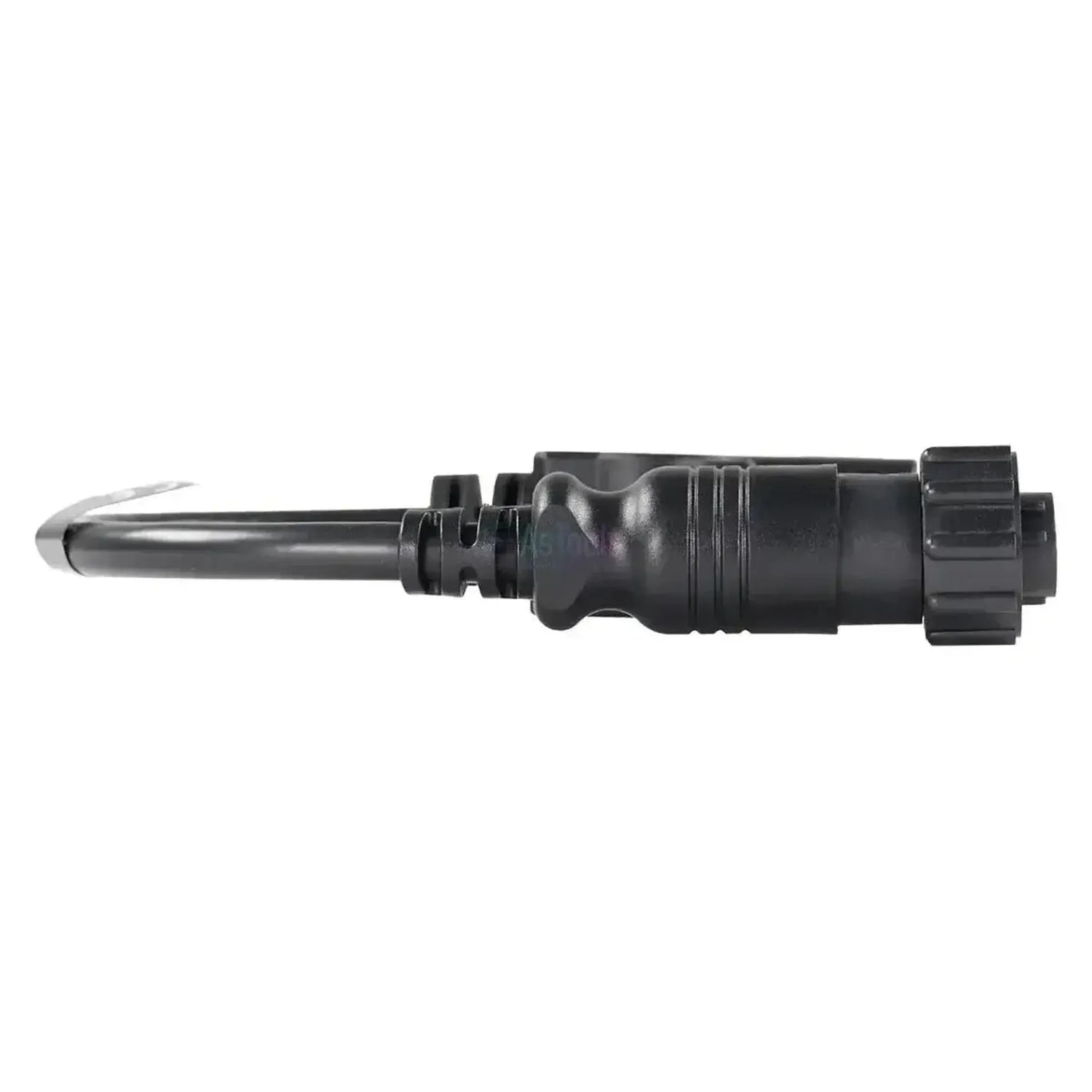

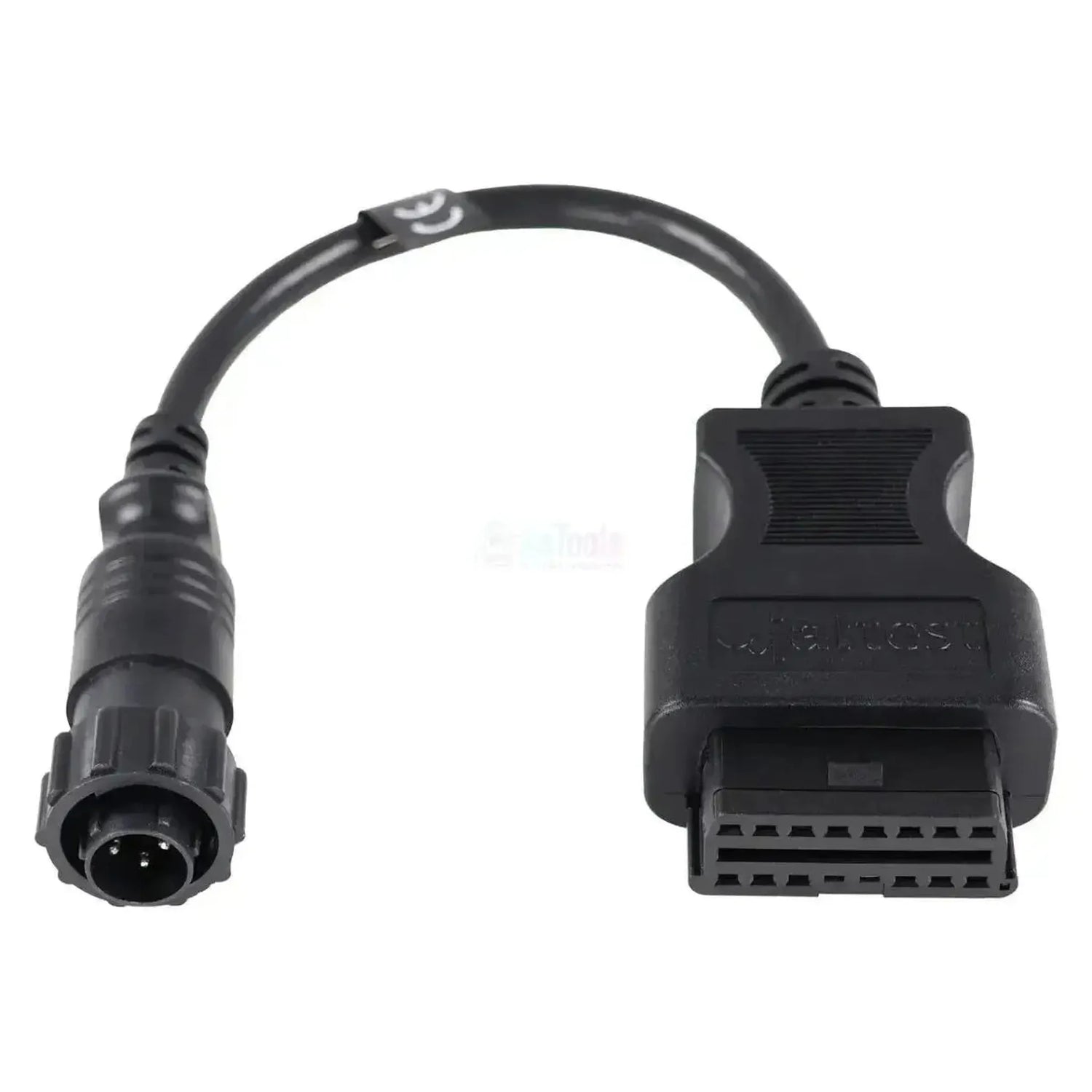

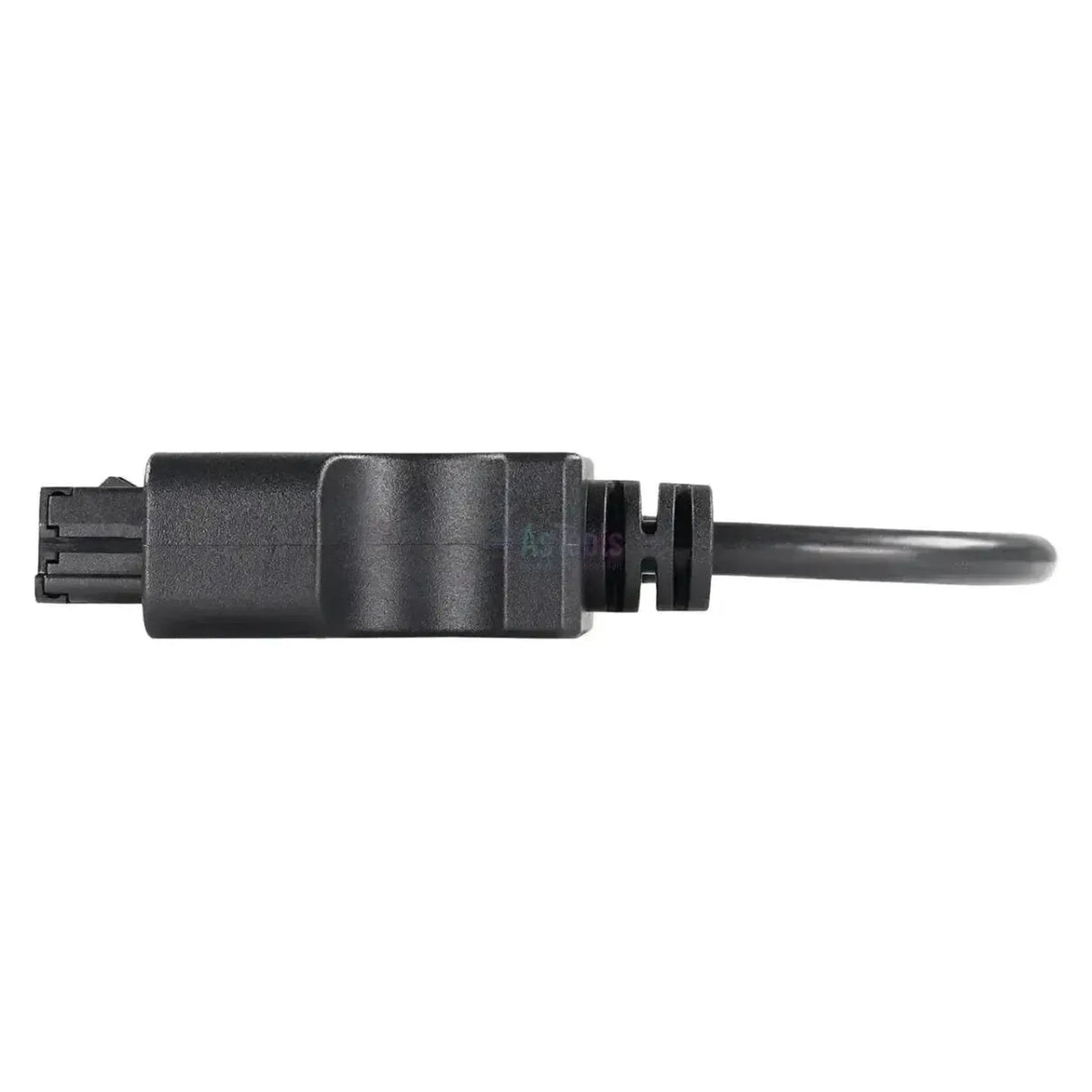

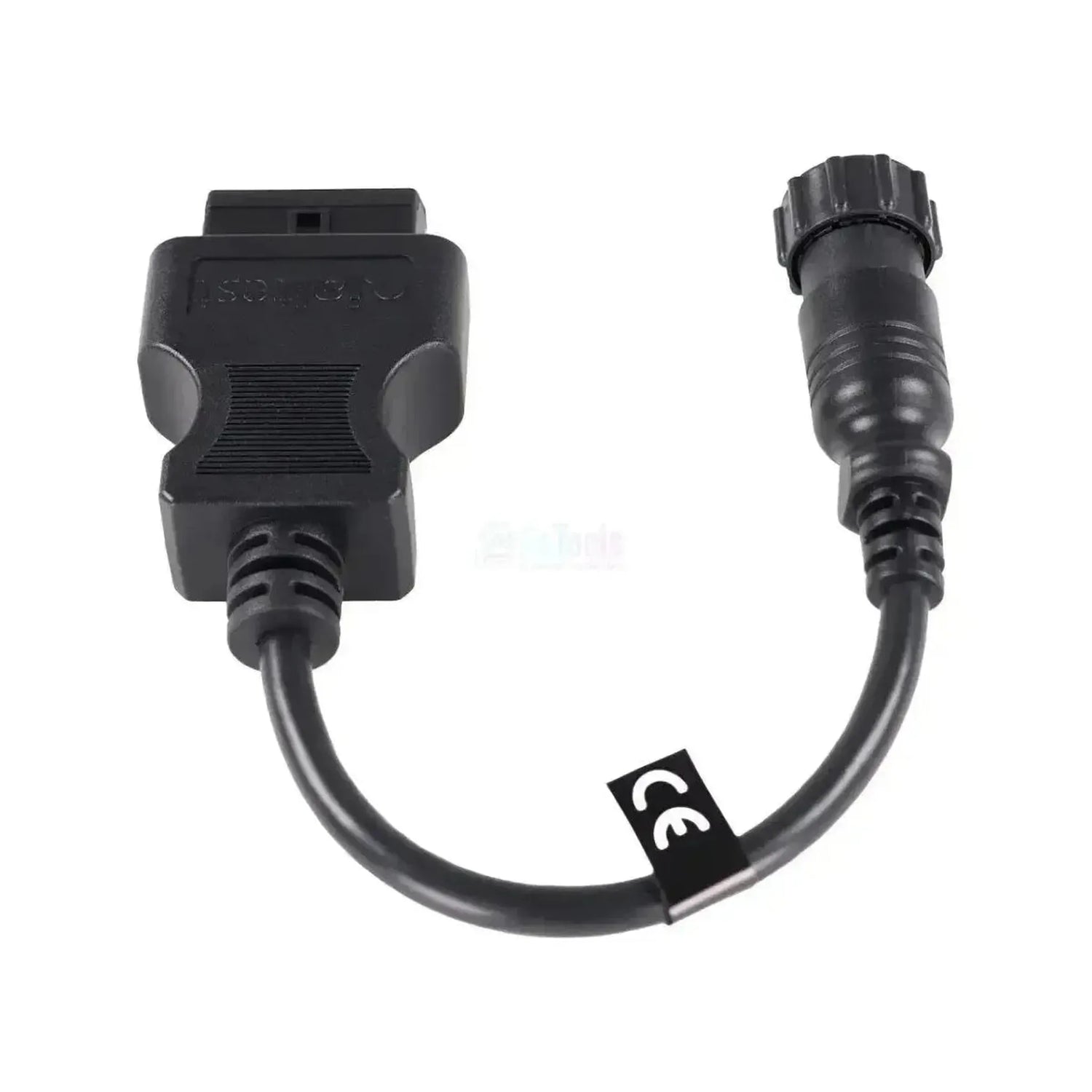

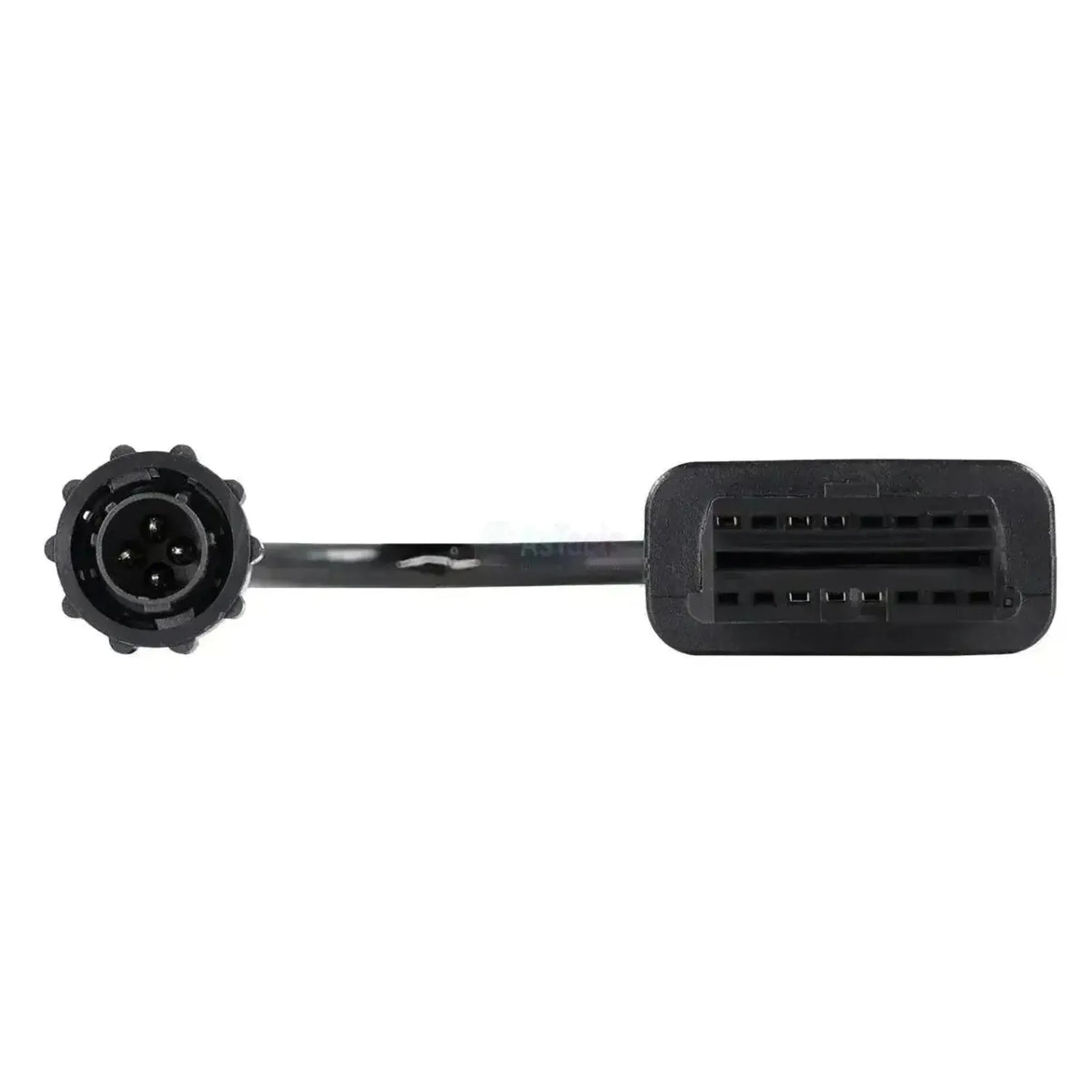

De Jaltest JDC562A koppelt de ronde 4-pins diagnoseaansluiting van heftrucks van Toyota Material Handling aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een zwarte ronde stekker met een gekartelde koppelring en vier penposities; aan de interfacezijde de vlakke OBD2-behuizing. Met 30 cm is dit een kort tussenstuk dat vlak bij de aansluiting in de cabine blijft hangen.
Met de kabel aangesloten bereikt de Jaltest-software de BC-machinecomputer, de centrale eenheid op zowel de diesel- als de elektrische uitvoeringen. Daarnaast staan de motorregeling EMS Toyota Denso 1ZS van de dieseltrucks en de Zapi TPM-aandrijfmodule met de Zapi PUMP-hydrauliekregeling van de elektrische trucks in de dekking. Wat u aantreft, hangt af van de aandrijving. De kabel valt onder Jaltest MHE.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de Toyota-heftruck. Welke systemen aanwezig zijn, verschilt per serie en per aandrijving: Diesel, LPG en benzine of elektrisch.
Regeleenheden die u kunt benaderen
- BC: Machinecomputer, diesel en elektrisch.
- EMS Toyota Denso 1ZS: Motorregeling 8FD-serie.
- Zapi TPM (RS232): Vermogensmodule aandrijving.
- Zapi PUMP (RS232): Hydrauliekpomp, elektrisch.
Wat u kunt doen
- Foutcodes: Lezen en wissen per regeleenheid.
- Meetwaarden: In cijfers en grafiek bekijken.
- Onderhoud: Intervallen en servicerapport.
- Aanvullende acties: Waar Jaltest ze aanbiedt.
Zo gebruikt u hem
- Stekker zoeken: Zoek de ronde 4-pins aansluiting in de cabine.
- Aansluiten: Steek de JDC562A in en draai de ring vast.
- Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
- Contact aan: Zet het contact van de truck aan.
- Uitlezen: Kies Toyota en de serie in Jaltest MHE.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. De kabel past op elke Toyota-heftruck met de ronde 4-pins diagnoseaansluiting. Hieronder staan de series in de Jaltest MHE-dekking. De gekartelde koppelring en de vier penposities herkent u aan de stekker zelf, ook als het typeplaatje onleesbaar is geworden.
Toyota Material Handling:
- 8FG-serie: LPG- en benzineheftruck.
- 8FD-serie: Dieselheftruck.
- 8FB-serie: Elektrische heftruck.
- 7FB-serie: Elektrische heftruck.
Verpakkingsinhoud
- 1x Jaltest (JDC562A) | Toyota 4-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen
Technische specificaties
Algemeen
- De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
- Jaltest (Cojali)
- Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
- Verloopkabel
- Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
- MHE intern transport
- Voor welke soort voertuigen of machines de kabel bedoeld is. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
- Hef- en hijswerktuig
Aansluitingen
- De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
- 16-pins OBD2
- De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
- 4-pins OBD
Diagnosefuncties
- Of je foutcodes niet alleen kunt lezen maar ook wissen. Bij sommige systemen kan alleen lezen.Foutcodes wissen
- Ja
- Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
- Ja
- Of je kunt zien wanneer het volgende onderhoud nodig is. Handig om een beurt goed te plannen.Onderhoudsgegevens bekijken
- Ja
Gebruik
- Referentienummer
- JDC562A
- Regeleenheden
- BC, EMS Toyota Denso 1ZS, Zapi TPM en Zapi PUMP
Overige specificaties
- Toepassing
- Toyota Material Handling heftrucks
- Lengte
- 30 cm
- Nodig om te gebruiken
- Jaltest Link met licentie voor Jaltest MHE
