Jaltest  |  SKU: JDC520A

Jaltest (JDC520A) | Valtra 16-pins OBD – 16-pins OBD2 Verloopkabel | Landbouwvoertuig

€114,95 incl.
€95,00 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

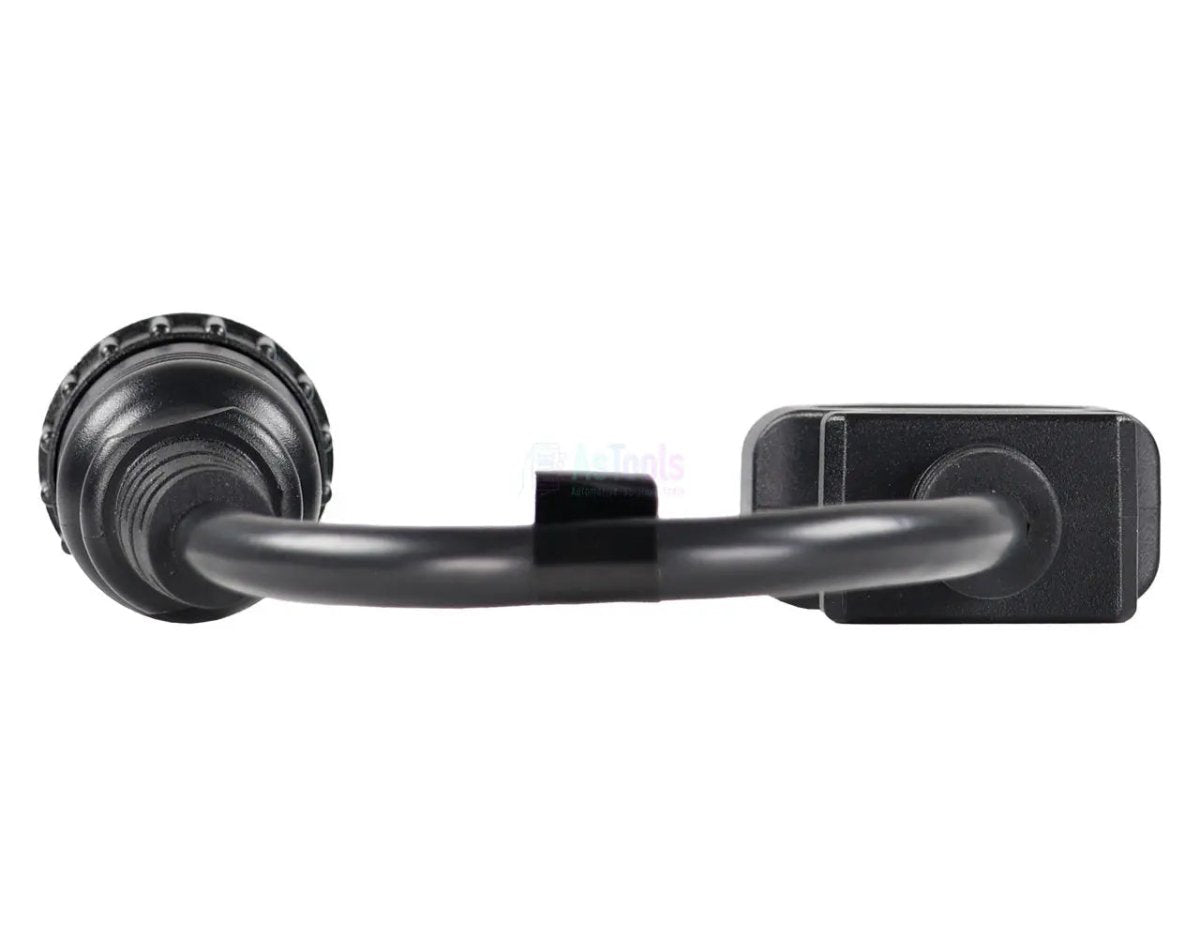

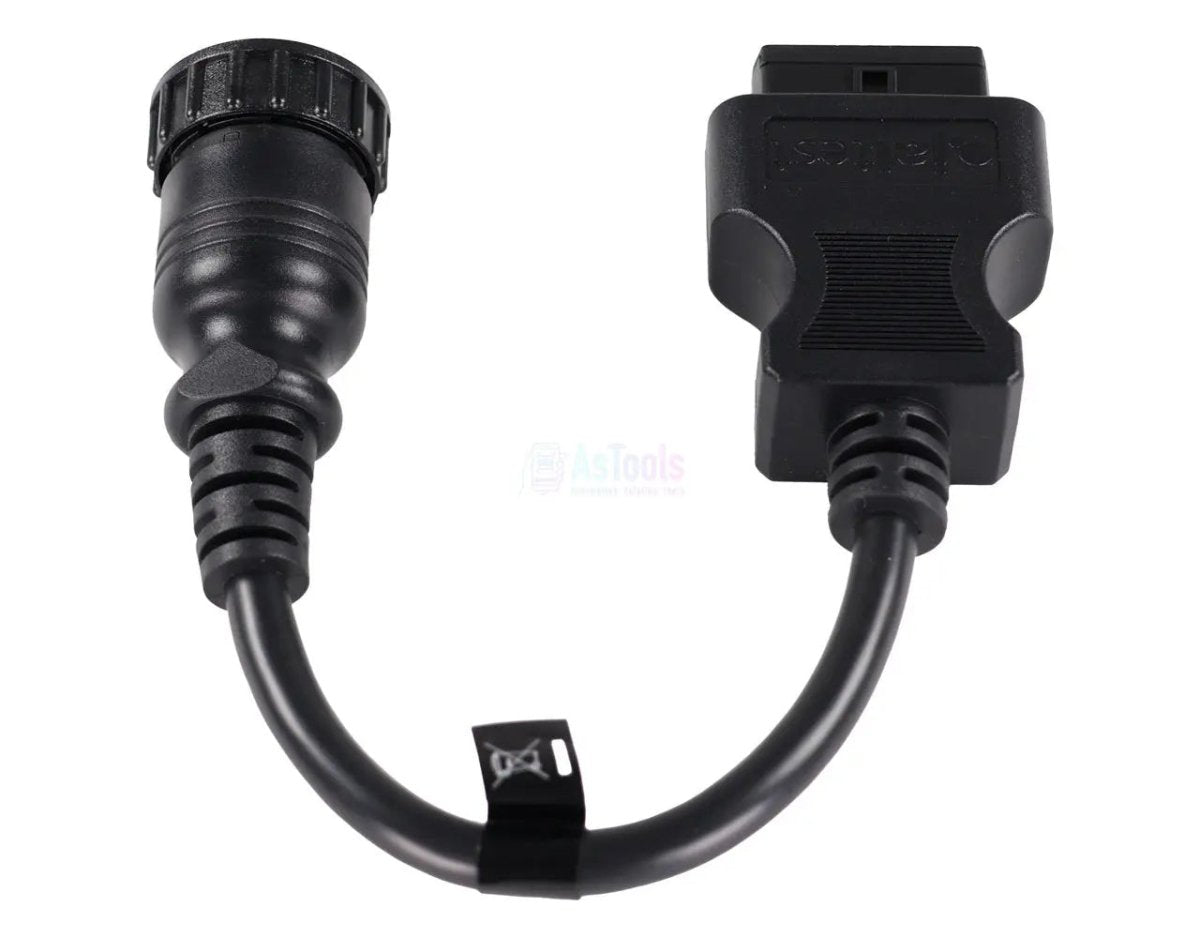

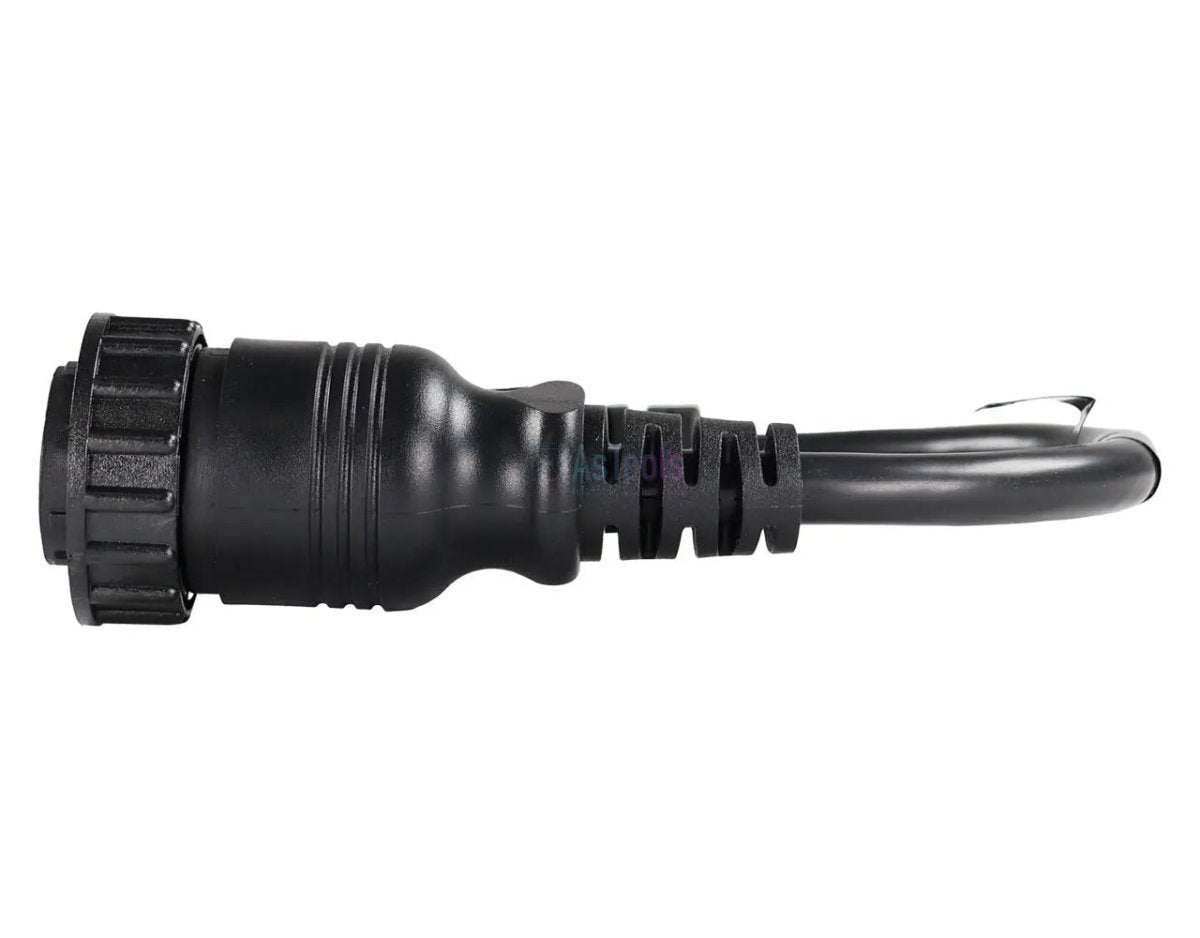

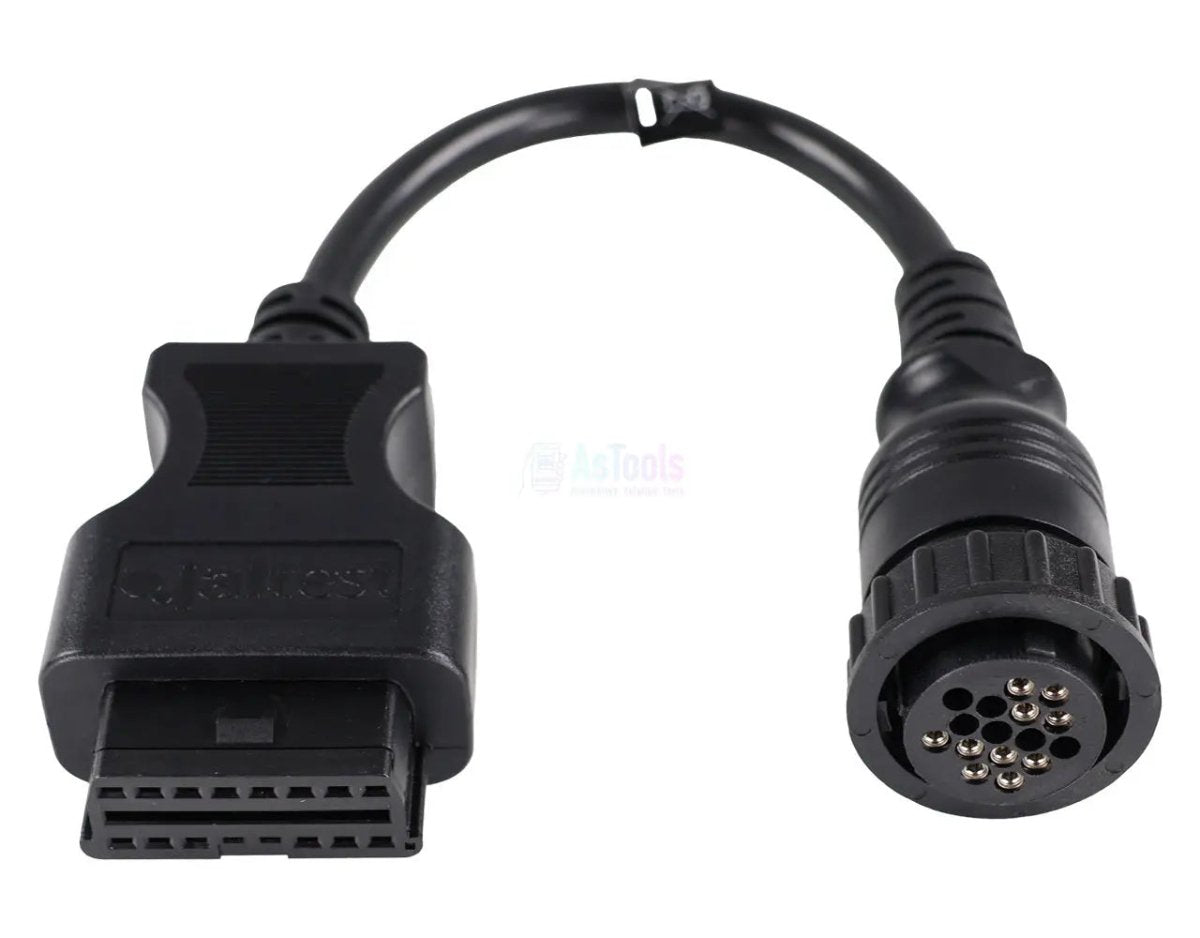

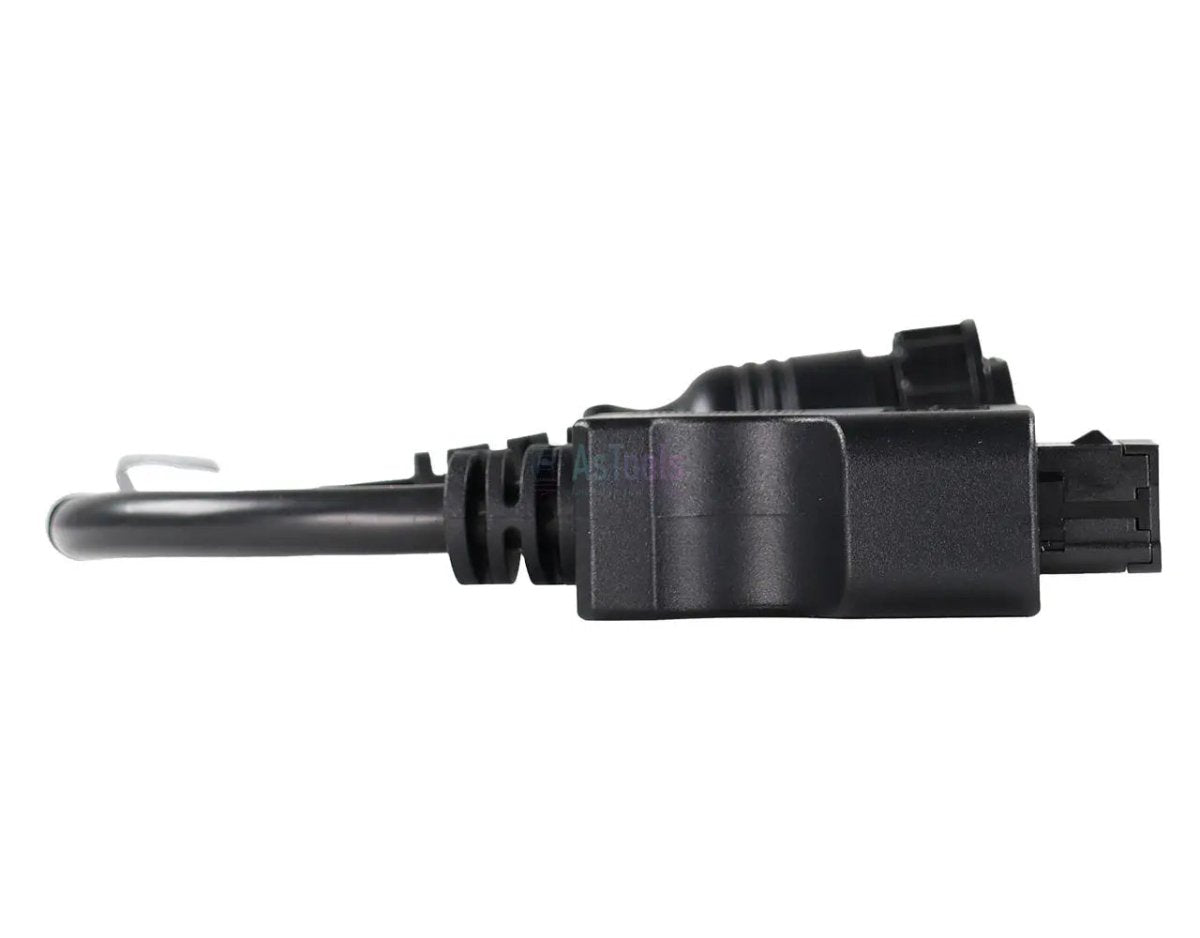

De Jaltest JDC520A brengt de merkeigen 16-pins diagnoseaansluiting van een Valtra-trekker naar de 16-pins OBD2-ingang van uw Jaltest-apparatuur. Aan de machinezijde zit een ronde zwarte stekker met een geribbelde koppelring en een metalen kabelklem; in de contacthouder staan zestien genummerde posities, waarvan er twaalf met een contact zijn bezet. Ondanks het gelijke pinaantal is de bezetting een andere dan die van een gewone OBD2-stekker. De kabel meet 28 tot 30 cm.

Zodra de verbinding staat, bereikt de Jaltest-software de motorregeling van de trekker. Jaltest voert hier twee regelingen met commonrail-inspuiting: De EEM3 - EDC 7 UC31 en de nieuwere EEM4 - EDC 17 CV54, waarbij op de EEM4 ook aanvullende acties beschikbaar zijn. Bij beide regelingen zijn de onderhoudsintervallen op te vragen. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest AGV (landbouwvoertuigen).

PLUSPUNTEN

✔Bereikt beide motorregelingen met commonrail-inspuiting: EEM3 - EDC 7 UC31 en EEM4 - EDC 17 CV54.
✔Op de EEM4 biedt Jaltest ook aanvullende acties, bovenop foutcodes, meetwaarden en ECU-gegevens.
✔Bij beide motorregelingen zijn de onderhoudsintervallen op te vragen, met een rapport voor de werkplaatsadministratie.
✔Dekt de nog lopende series N, T, S, A en M en werkt met zowel de Jaltest Link V8.1 als de V9.

AANDACHTSPUNTEN

✕De Valtra-dekking is motorgericht: Transmissie, hydrauliek en instrumentenpaneel staan bij deze series niet in de dekkingstabel.
✕De diagnosewaarschuwingen zijn op de EEM3 en de EEM4 niet beschikbaar.
✕Alleen voor de ronde 16-pins Valtra-aansluiting; oudere trekkers met de EEM2 - VP30/VP44 hebben de kleinere ronde 8-pins stekker en vragen de JDC517A.
✕Het gelijke pinaantal misleidt: De 16-pins machinestekker is rond en heeft een andere bezetting dan de vlakke 16-pins OBD2 aan de andere kant.

Toepassingen en functionaliteiten

Via deze 16-pins verbinding benadert u met de Jaltest-software de motorregeling van de trekker. Welke van de twee u aantreft, hangt af van de motorgeneratie: De EEM3 is de oudere, de EEM4 de nieuwere. De opsomming hieronder komt uit de Valtra-dekking, met daarachter de functies die per regeling beschikbaar zijn.

Regeleenheden die u kunt benaderen

  • EEM3 - EDC 7 UC31, elektronische dieselregeling: De eerste regeling met commonrail-inspuiting van deze Valtra-generatie.
  • EEM4 - EDC 17 CV54, elektronische dieselregeling: De nieuwere uitvoering, met aanvullende acties in de dekking.

Wat u kunt doen

  • Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen met de omschrijving van de storing, en het na reparatie leegmaken.
  • Meetwaarden bekijken: De actuele waarden van de sensoren op de regeleenheid, met de mogelijkheid alarmgrenzen in te stellen voor waarden buiten het normale bereik.
  • Onderhoud raadplegen: De onderhoudsintervallen opvragen en de uitgevoerde werkzaamheden vastleggen in een rapport.
  • Aanvullende acties uitvoeren: De extra procedures per regeleenheid, zoals reset- en instelfuncties. Bij Valtra beschikbaar op de EEM4 - EDC 17 CV54.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Valtra-trekker met de ronde 16-pins diagnoseaansluiting. Onderstaande series voert Jaltest AGV in de dekking; de A-serie en de T-serie staan ook op de lijst van de 8-pins kabel, dus binnen die series komen beide aansluitingen voor.

Valtra:

  • Valtra N-serie: (2005 - heden)
  • Valtra T-serie: (2002 - heden)
  • Valtra S-serie: (2001 - heden)
  • Valtra A-serie: (2002 - heden)
  • Valtra M-serie
💡

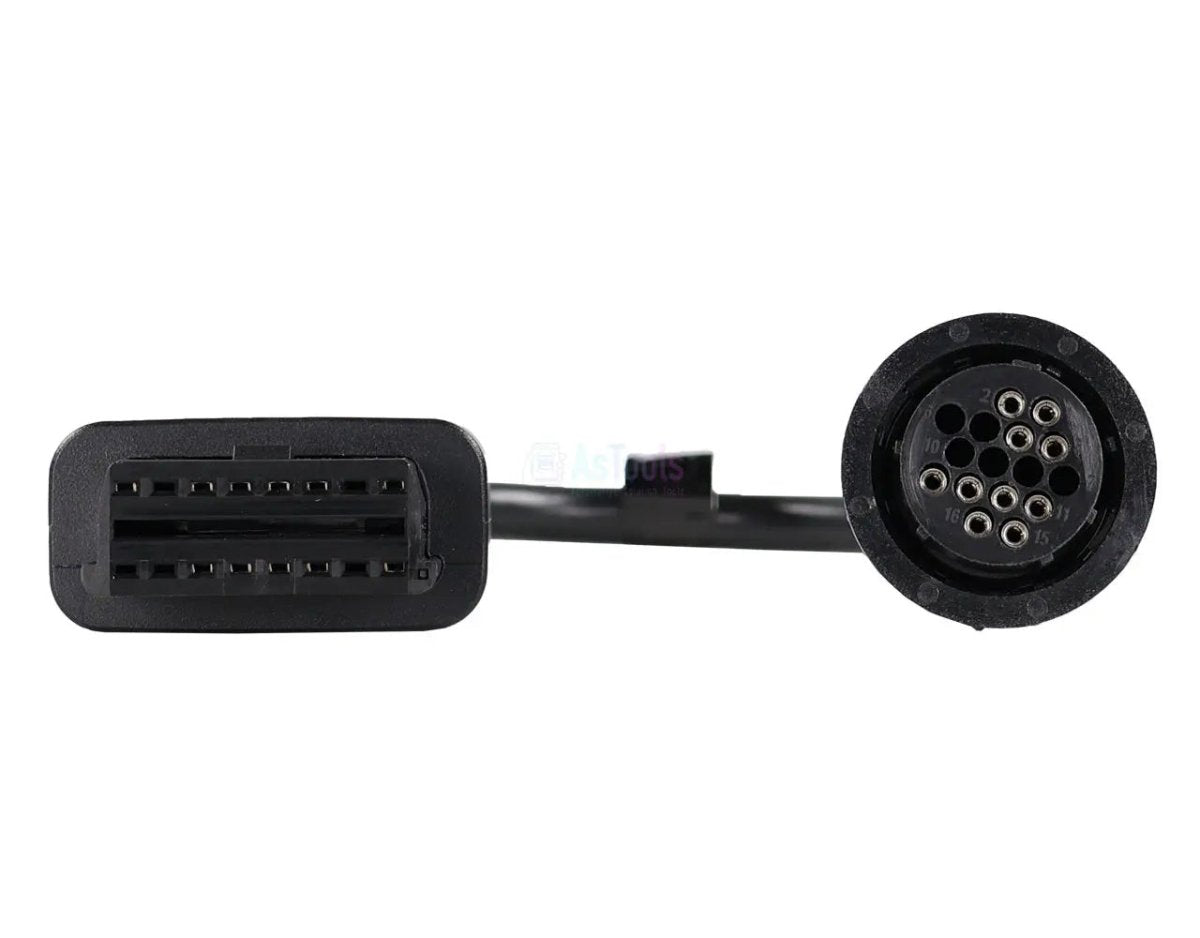

Goed om te weten: De 16-pins Valtra-aansluiting zit in de cabine, is rond en heeft zestien genummerde posities waarvan er twaalf bezet zijn; de bezetting wijkt af van een gewone OBD2-stekker. Oudere Valtra- en Valmet-trekkers met de EEM2-motorregeling hebben de kleinere ronde 8-pins aansluiting (JDC517A). Controleer aan de trekker zelf welke van beide erin zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC520A) | Valtra 16-pins OBD – 16-pins OBD2 Verloopkabel | Landbouwvoertuig

Technische specificaties

Algemeen

De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
Jaltest (Cojali)
Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
Verloopkabel
Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
  • AGV landbouw
Voor welke soort voertuigen of machines de kabel bedoeld is. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
  • Landbouwvoertuig

Aansluitingen

Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
16-pins OBD2
De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
16-pins OBD
Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
28 tot 30 cm

Diagnosefuncties

Of je foutcodes niet alleen kunt lezen maar ook wissen. Bij sommige systemen kan alleen lezen.Foutcodes wissen
Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
Of je kunt zien wanneer het volgende onderhoud nodig is. Handig om een beurt goed te plannen.Onderhoudsgegevens bekijken

Gebruik

Referentienummer
JDC520A
Regeleenheden
EEM3 - EDC 7 UC31, EEM4 - EDC 17 CV54 (motorregeling)

Overige specificaties

Toepassing
Valtra-trekkers met de ronde 16-pins diagnoseaansluiting
