De Jaltest JDC527A koppelt de 6-pins diagnoseaansluiting van Volvo Penta-scheepsmotoren aan de 16-pins OBD2-ingang van de Jaltest-diagnosekabel. Aan de motorzijde zit een grijze rechthoekige stekker met zes contactbussen; die aansluiting zit in de motorruimte, op of naast het blok. De officiële omschrijving luidt Diagnosekabel voor Volvo Penta, 6-pin.
Via deze koppeling komt de diagnoseapparatuur op het netwerk van de motor en daarmee bij twee regeleenheden: De motorregeling EDC1 en het bedieningspaneel EDC CP. Het verschil tussen die twee bepaalt wat u ziet: Foutcodes en meetwaarden leest Jaltest uit de motorregeling, van het bedieningspaneel komen alleen de systeemgegevens. De kabel meet 28 tot 30 cm, werkt op Jaltest Link V8.1 en V9 en valt onder Jaltest Marine.
PLUSPUNTEN
AANDACHTSPUNTEN
Wat u in handen krijgt

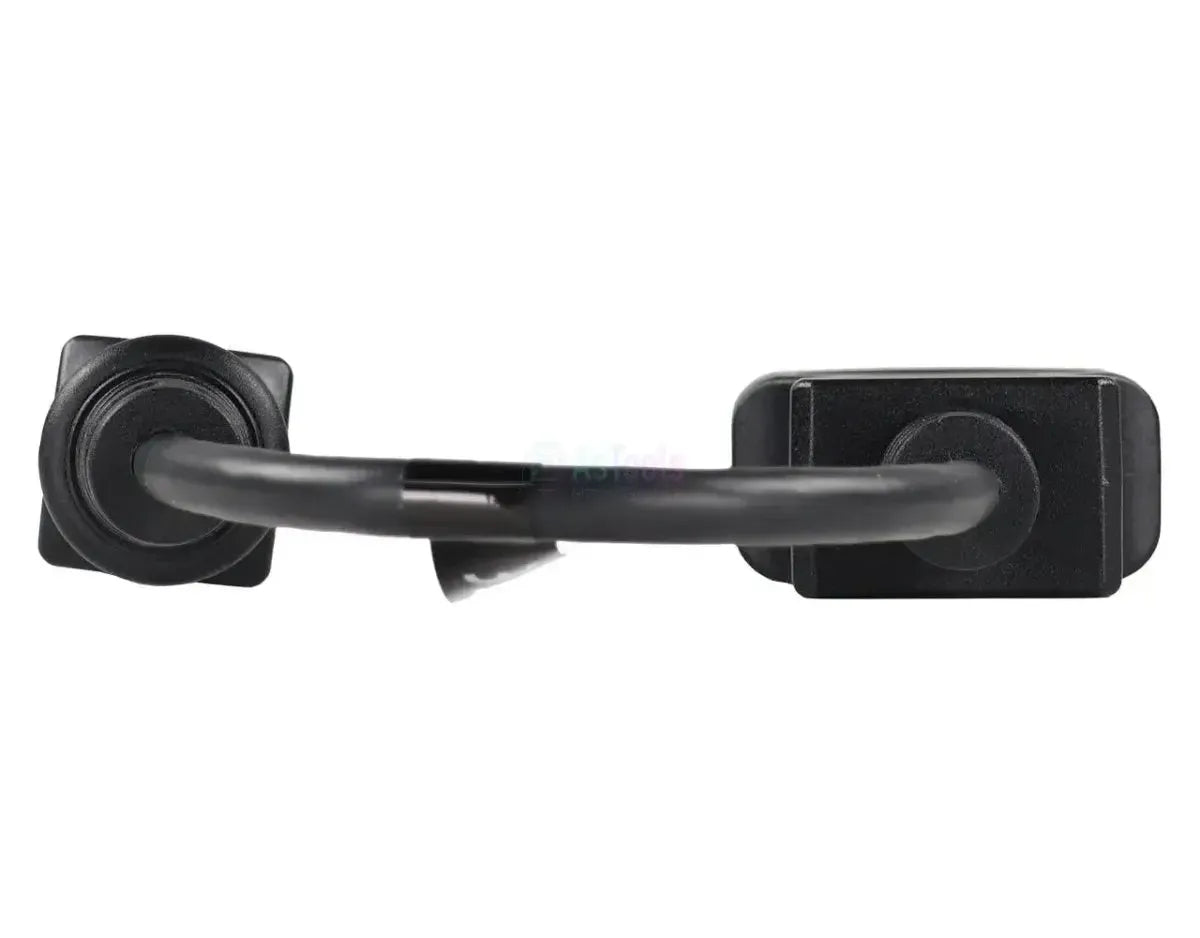

Aan de motorzijde zit een grijze rechthoekige stekker met zes ronde contactgaten, verdeeld over drie rijen van twee rond een centrale geleidingsnok. De contacthouder is blauwgroen en ligt achter een oranje afdichtring; bovenop zit een zwarte vergrendelbeugel en daarachter een zwarte trekontlasting. De zwarte kabel van 28 tot 30 cm draagt halverwege een klein vaantje met de CE-markering.
Aan de andere kant zit een zwarte 16-pins OBD2-huls met het jaltest-logo in het kunststof en de opdruk JDC 527A op de zijkant, zodat u de kabel in de koffer terugvindt zonder hem te hoeven passen. De opening is D-vormig en bevat contactbussen, net als een gewone OBD2-aansluiting.
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de motor. De kabel legt alleen de communicatielijnen door; welke functies u krijgt, verschilt per regeleenheid. Op de motorregeling staat de volledige lijst, op het bedieningspaneel blijft het bij systeemgegevens zonder foutcodes.
Regeleenheden die u kunt benaderen
- EDC1, motorregeling: De elektronische dieselregeling van de motor. Hier leest u foutcodes en meetwaarden uit.
- EDC CP, bedieningspaneel: De elektronische module van het paneel. Hiervan leest Jaltest de systeemgegevens, maar géén foutcodes.
Wat u kunt doen
- Foutcodes lezen: Het foutgeheugen van de motorregeling uitlezen, met omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden van de sensoren die op de motorregeling zijn aangesloten.
- Live meekijken: Waarden in realtime volgen terwijl de motor draait — ook op het bedieningspaneel.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het motortype. Deze uitvoering is voor de 6-pins aansluiting in de grijze rechthoekige stekker. Onderstaande binnenboordmotoren voert Jaltest Marine in de dekking; welke stekker er bij u op de motor zit, controleert u ter plekke.
Volvo Penta:
- D-serie: D3 t/m D16, inclusief de EVC2.0-uitvoeringen
- IPS-serie: IPS 350 t/m IPS 1350
- TAMD-serie: TAMD72P, 73P, 74C, 74L, 74P en 75P
- KAD / KAMD-serie: KAD300, KAD44P, KAMD300 en KAMD44P
De vier Volvo Penta-kabels naast elkaar
Volvo Penta gebruikt per motorgeneratie en per toepassing een andere diagnosestekker, en elke uitvoering heeft daarom een eigen kabel. Het aantal polen alleen brengt u er niet: De JDC527A en de JDC611A zijn allebei zespolig, maar de eerste heeft een grijze rechthoekige stekker met contactbussen en de tweede een zwarte ovale stekker met pennen in een paarse contacthouder. Alleen de JDC618A9 vraagt een Jaltest Link V9; de andere drie werken ook op V8.1.
| Kabel | Stekker aan de motor | Waarvoor |
|---|---|---|
| JDC527A (deze kabel) | Grijze rechthoekige stekker, blauwgroene contacthouder met zes contactbussen en een oranje afdichtring | Volvo Penta 6-pins diagnoseaansluiting: EDC1 en EDC CP |
| JDC528A | Dezelfde grijze stekker maar breder, met acht contactbussen in twee rijen van vier | Volvo Penta 8-pins diagnoseaansluiting op stationaire motoren: EMS V3, EMS V4, EDC, ACM V3 en ACM V4 |
| JDC611A | Zwarte ovale stekker, paarse contacthouder met zes pennen in één rij | Volvo Penta EGCI 6-pins en OBD-M: ECM EGC, MEFI en de EVC-modules |
| JDC618A9 | Witte rechthoekige stekker met twee ronde contactbussen, rode en zwarte ader | Volvo Penta KAD/KAMD/TAMD, 2-pins aansluiting |
Verpakkingsinhoud
- 1x Jaltest (JDC527A) | Volvo Penta 6-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Technische specificaties
Algemeen
- Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk
- Jaltest
- Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product
- Verloopkabel
- Op welke soorten voertuigen of machines je de kabel gebruikt. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
- Boot
- In welke kabelset deze kabel ook zit. Heb je die set al, dan hoef je de kabel niet los te kopen.Onderdeel van kabelset
- Marine-kabelset
Geschikt voor
- Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat
- Jaltest
- Op welke versie van de Jaltest Link interface de kabel past. Sommige kabels werken alleen op de nieuwste V9.Jaltest Link versie
- Link V8.1
- Link V9
- Welke Jaltest-module je nodig hebt om de kabel te gebruiken. Zonder de juiste licentie werkt de kabel niet.Jaltest-softwaremodule
- Marine
Aansluitingen
- De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde
- 6-pins OBD
- De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde
- 16-pins OBD2
Diagnosefuncties
- Je ziet de actuele meetwaarden van sensoren terwijl het voertuig draait. Handig om storingen op te sporen.Live data bekijken
- Ja
Afmetingen en gewicht
- Hoe lang de kabel is. Een langere kabel geeft meer bewegingsruimte bij een poort die lastig bereikbaar is.Kabellengte
- 28 tot 30 cm
- Regeleenheden
- EDC1 (motorregeling), EDC CP (bedieningspaneel)
- Referentienummer
- JDC527A
Overige specificaties
- Toepassing
- Volvo Penta scheepsmotoren, 6-pins diagnoseaansluiting
- Onderdeel van kabelset
- Marine-kabelset vessel (70002008) en binnenboord (70002009)
