De Jaltest JDC528A verbindt de 8-pins diagnoseaansluiting van stationaire Volvo Penta-motoren met een standaard 16-pins OBD2-interface. Aan de motorzijde zit een grijze rechthoekige stekker met acht contactbussen in twee rijen van vier. De officiële omschrijving luidt Diagnosekabel voor Volvo Penta, 8-pin.
Deze kabel brengt de communicatielijnen door naar de Jaltest Link, waardoor rechtstreekse communicatie met de regeleenheden tot stand komt. Hierdoor verkrijgt de diagnoseapparatuur toegang tot de motorregelingen EMS V3, EMS V4 en EDC en tot de ACM V3 en ACM V4 van de uitlaatgasnabehandeling. Bij de motorregelingen staan naast uitlezen ook componentaansturing, parameters, kalibratie en reset in de dekking; bij de ACM-eenheden ontbreekt de kalibratie. De kabel meet 28 tot 30 cm en valt onder Jaltest Marine.
PLUSPUNTEN
AANDACHTSPUNTEN
Wat u in handen krijgt

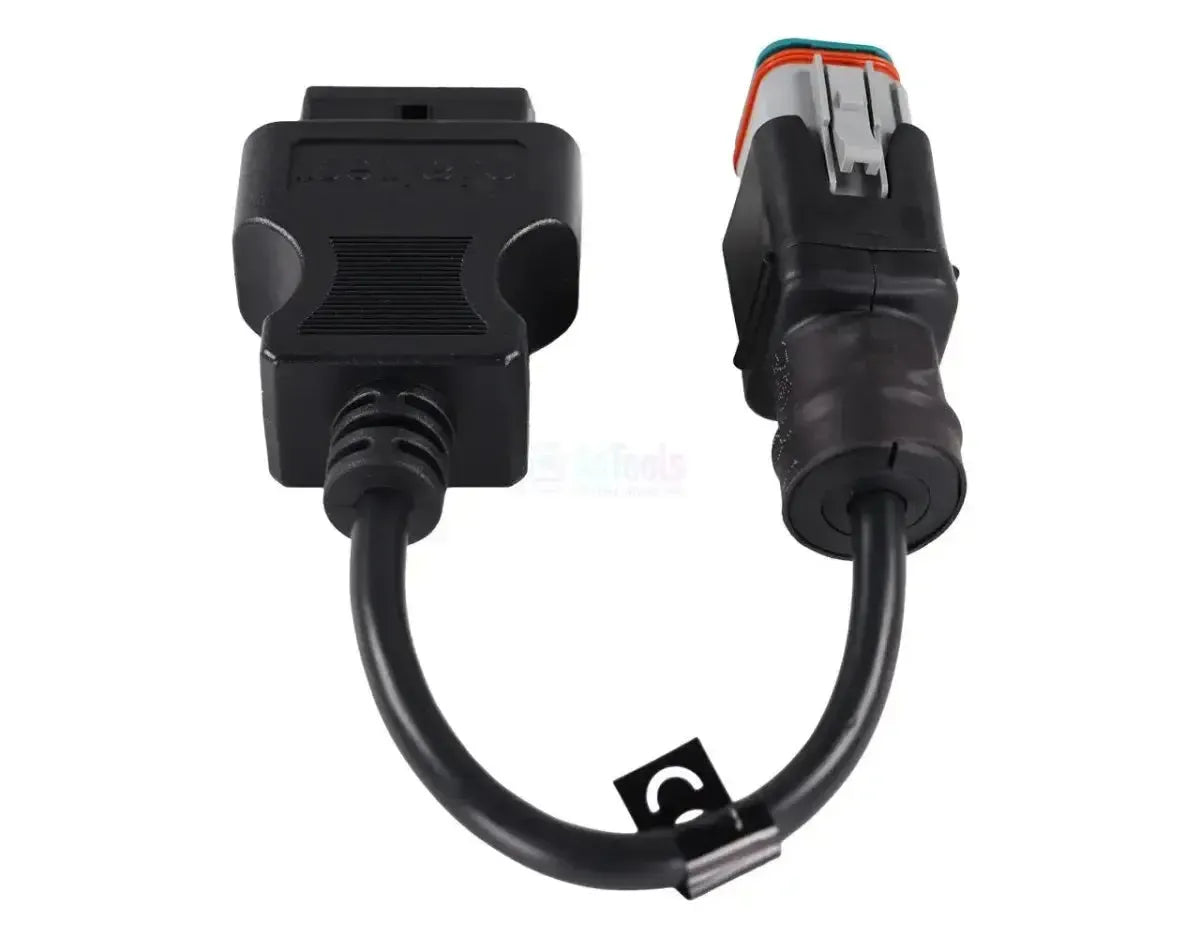

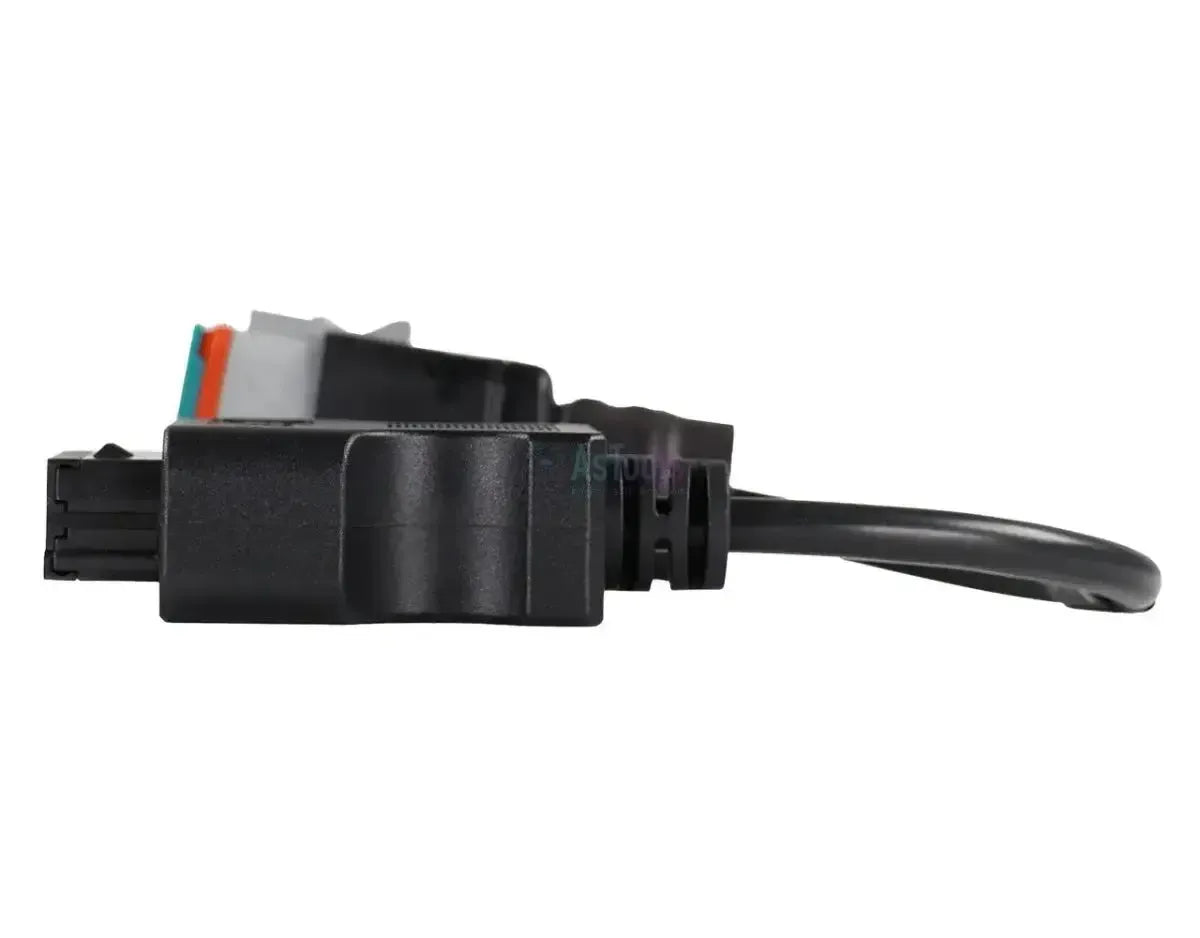

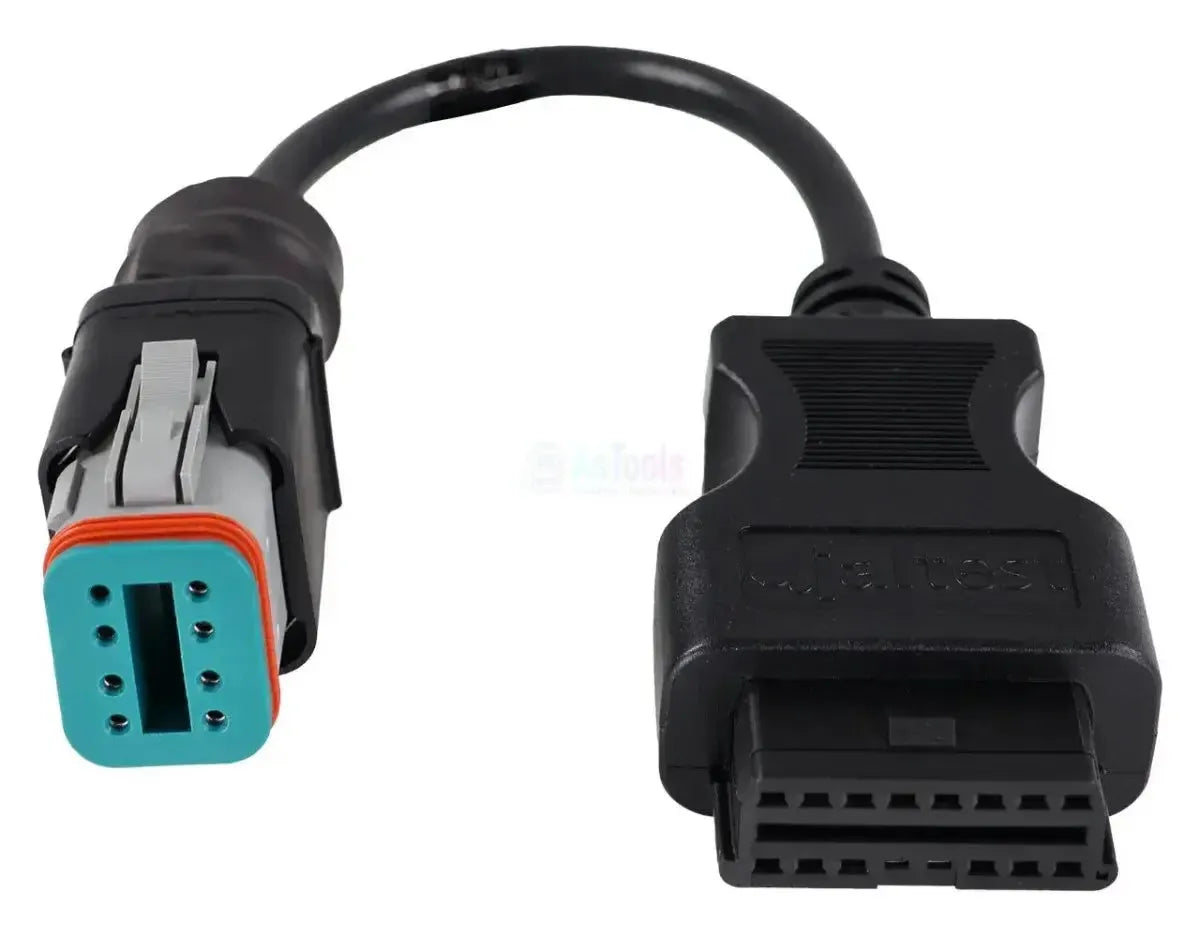

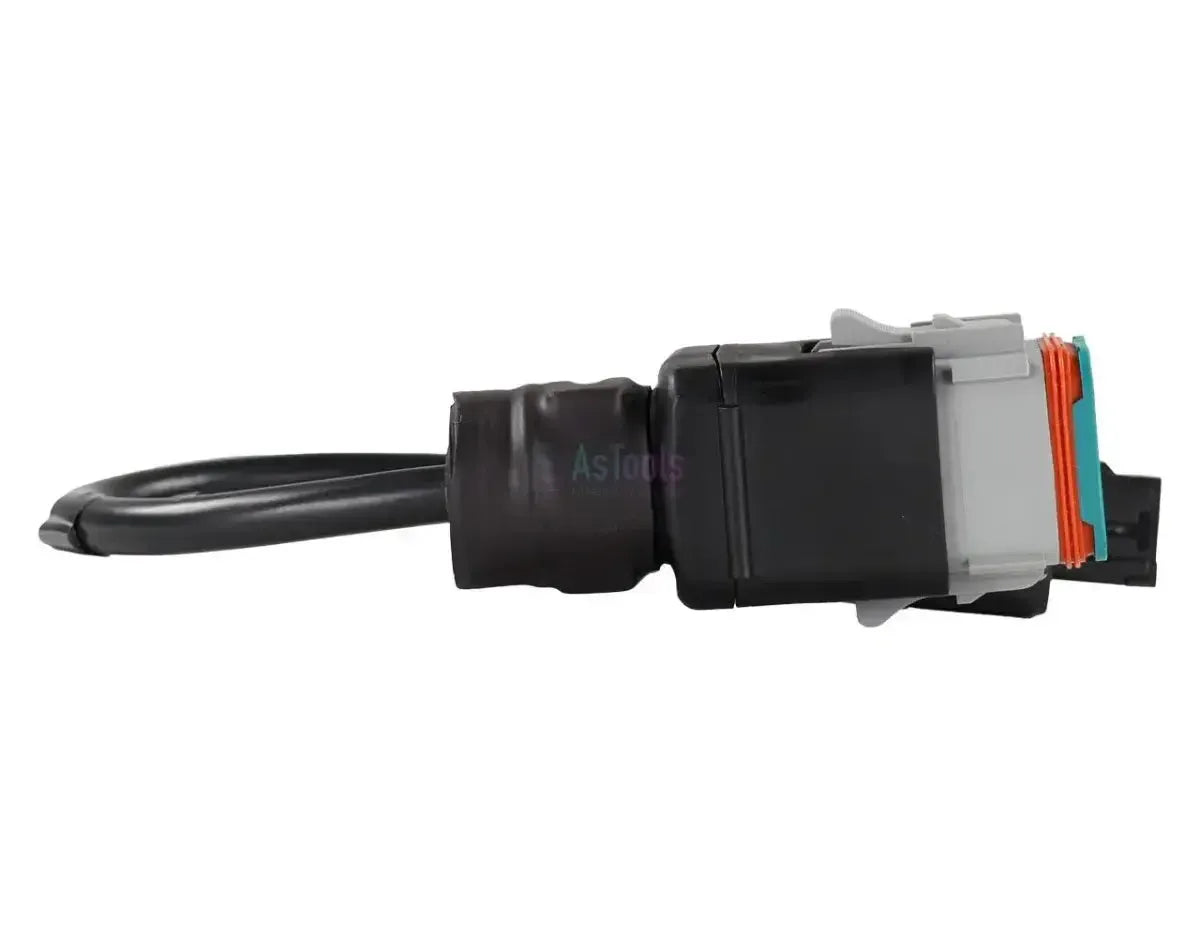

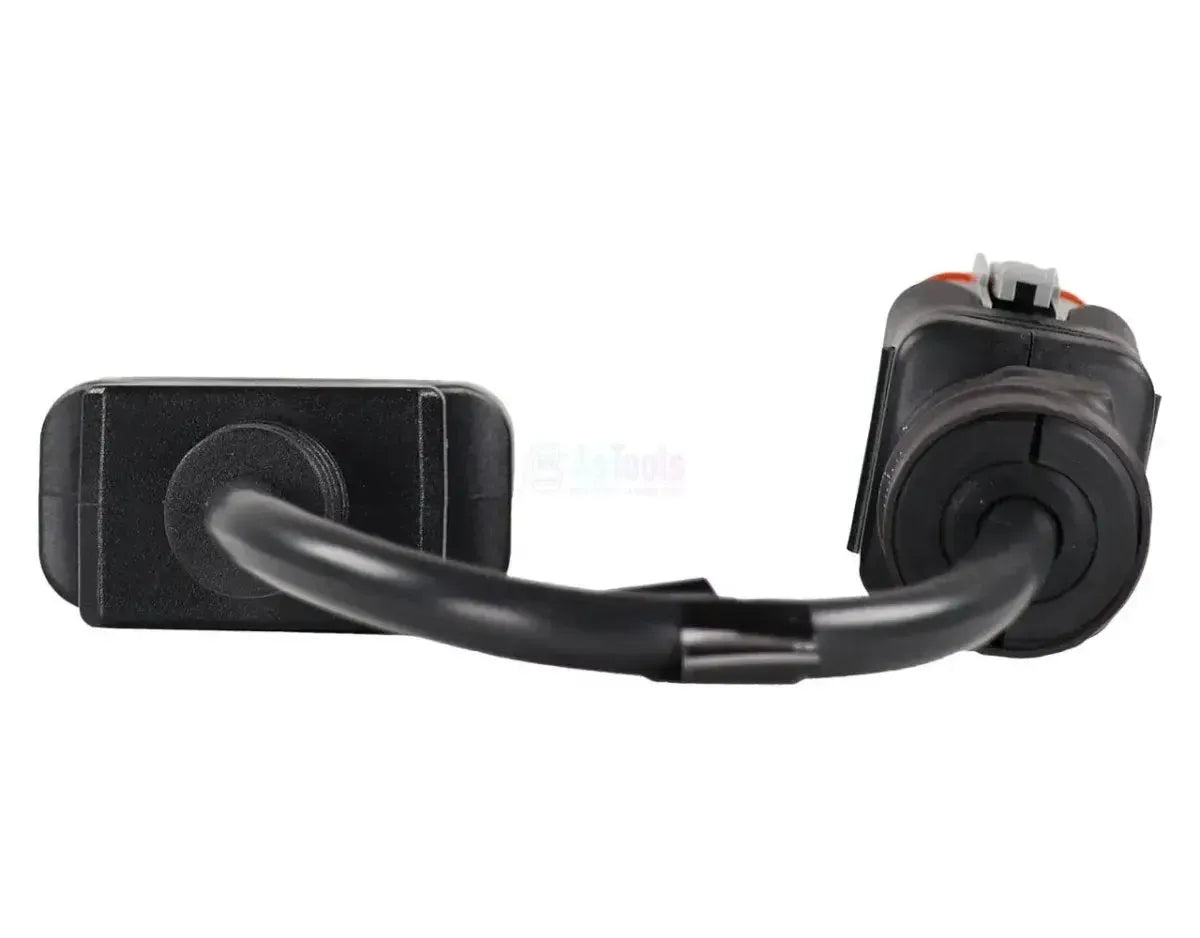

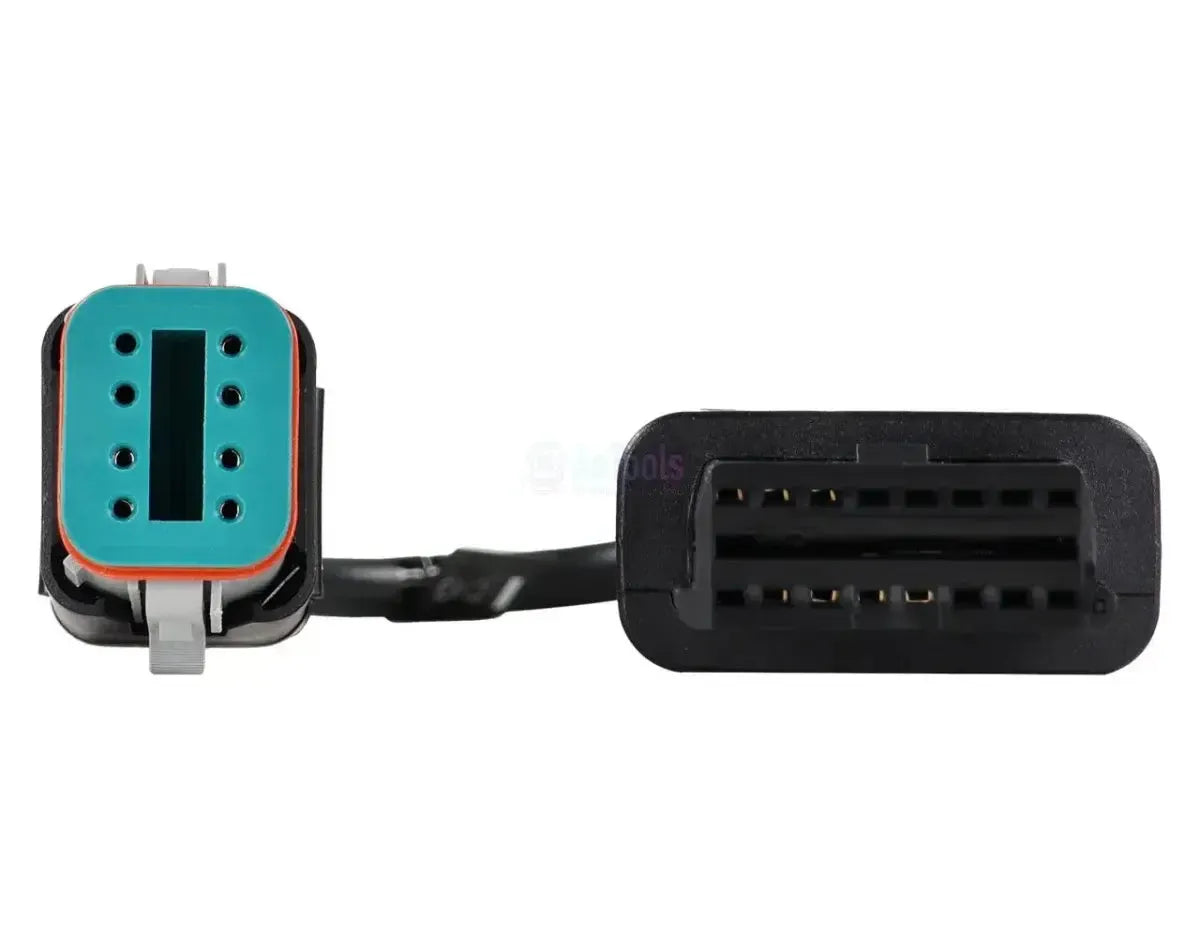

Aan de motorzijde zit dezelfde grijze rechthoekige stekker als op de JDC527A, maar breder: De blauwgroene contacthouder telt acht ronde contactgaten in twee rijen van vier, gescheiden door een liggende geleidingssleuf. Ervoor ligt de oranje afdichtring, bovenop de zwarte vergrendelbeugel en daarachter de zwarte trekontlasting.
De zwarte kabel meet 28 tot 30 cm en eindigt in een 16-pins OBD2-huls met het jaltest-logo en de opdruk JDC 528A op de zijkant, zodat u de kabel in de koffer terugvindt zonder hem te hoeven passen. De opening is D-vormig en bevat contactbussen, net als een gewone OBD2-aansluiting.
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de motor en van de uitlaatgasnabehandeling. De kabel legt alleen de communicatielijnen door; welke functies u krijgt, verschilt per regeleenheid. Het grootste verschil zit bij de kalibratie: Die staat wel op de motorregelingen en niet op de ACM-eenheden.
Regeleenheden die u kunt benaderen
- EMS V3 — motorregeling: De motormanagement-regeleenheid, met de ruimste functielijst: Foutcodes, meetwaarden, componentaansturing, parameters, kalibratie en reset. Serienummer, softwareversie en fabrikantreferentie leest u hier ook uit.
- EMS V4 — motorregeling: De nieuwere uitvoering, met dezelfde functies.
- EDC — motorregeling: De elektronische dieselregeling, met foutcodes, meetwaarden, componentaansturing, parameters, kalibratie en reset.
- ACM V3 en ACM V4 — uitlaatgasnabehandeling: De regelmodule van de nabehandeling, met foutcodes, meetwaarden, componentaansturing, parameters en reset.
Wat u kunt doen
- Foutcodes lezen: Het foutgeheugen van motorregeling en nabehandeling uitlezen, met omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken en live meekijken: De actuele sensorwaarden, in realtime te volgen terwijl de motor draait.
- Componenten aansturen: Actuatoren rechtstreeks aansturen, zowel op de EMS- en EDC-regeling als op de ACM.
- Parameters en reset: Parameters aanpassen en tellers resetten op alle vier de regeleenheden.
- Kalibratie: Alleen op de motorregelingen (EMS V3, EMS V4 en EDC), niet op de ACM.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het motortype. Deze kabel past op de stationaire Volvo Penta-motoren met de 8-pins diagnoseaansluiting in de grijze rechthoekige stekker. Onderstaande series voert Jaltest in de dekking; welke stekker er op uw motor zit, controleert u ter plekke.
Volvo Penta:
- TAD-serie: TAD4XY VE, TAD5XY GE en VE, TAD6XY VE, TAD7XY GE en VE, TAD8XY GE en VE, TAD9XY GE en VE
- TAD-serie (zwaar): TAD11XY VE, TAD12XY GE en VE, TAD13XY GE en VE, TAD16XY GE en VE
- TD-serie: TD4XY VE, TD5XY GE en VE, TD7XY GE en VE
- TWD-serie: TWD12XY VE, TWD16XY GE en VE
De vier Volvo Penta-kabels naast elkaar
Volvo Penta gebruikt per motorgeneratie en per toepassing een andere diagnosestekker, en elke uitvoering heeft daarom een eigen kabel. Het aantal polen alleen brengt u er niet: De JDC527A en de JDC611A zijn allebei zespolig, maar de eerste heeft een grijze rechthoekige stekker met contactbussen en de tweede een zwarte ovale stekker met pennen in een paarse contacthouder. Alleen de JDC618A9 vraagt een Jaltest Link V9; de andere drie werken ook op V8.1.
| Kabel | Stekker aan de motor | Waarvoor |
|---|---|---|
| JDC527A | Grijze rechthoekige stekker, blauwgroene contacthouder met zes contactbussen en een oranje afdichtring | Volvo Penta 6-pins diagnoseaansluiting: EDC1 en EDC CP |
| JDC528A (deze kabel) | Dezelfde grijze stekker maar breder, met acht contactbussen in twee rijen van vier | Volvo Penta 8-pins diagnoseaansluiting op stationaire motoren: EMS V3, EMS V4, EDC, ACM V3 en ACM V4 |
| JDC611A | Zwarte ovale stekker, paarse contacthouder met zes pennen in één rij | Volvo Penta EGCI 6-pins en OBD-M: ECM EGC, MEFI en de EVC-modules |
| JDC618A9 | Witte rechthoekige stekker met twee ronde contactbussen, rode en zwarte ader | Volvo Penta KAD/KAMD/TAMD, 2-pins aansluiting |
Verpakkingsinhoud
- 1x Jaltest (JDC528A) | Volvo Penta 8-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC528A |
| Type | Verloopkabel |
| Toepassing | Volvo Penta stationaire motoren, 8-pins diagnoseaansluiting |
| Lengte | 28 tot 30 cm |
| Aansluiting machinezijde | 8-pins OBD, grijze rechthoekige stekker met contactbussen |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Interface | Jaltest Link V8.1 en V9 |
| Regeleenheden | EMS V3, EMS V4 en EDC (motor), ACM V3 en ACM V4 (uitlaatgasnabehandeling) |
| Segment | Verbrandingsmotor (marine) |
| Jaltest-module | Jaltest Marine |
| Onderdeel van kabelset | Kabelset stationaire motoren (70002006) |
