Jaltest  |  SKU: MDC08

Jaltest (MDC08) | Wabco 4-pins EBS - 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig

€109,95 incl.
€90,87 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

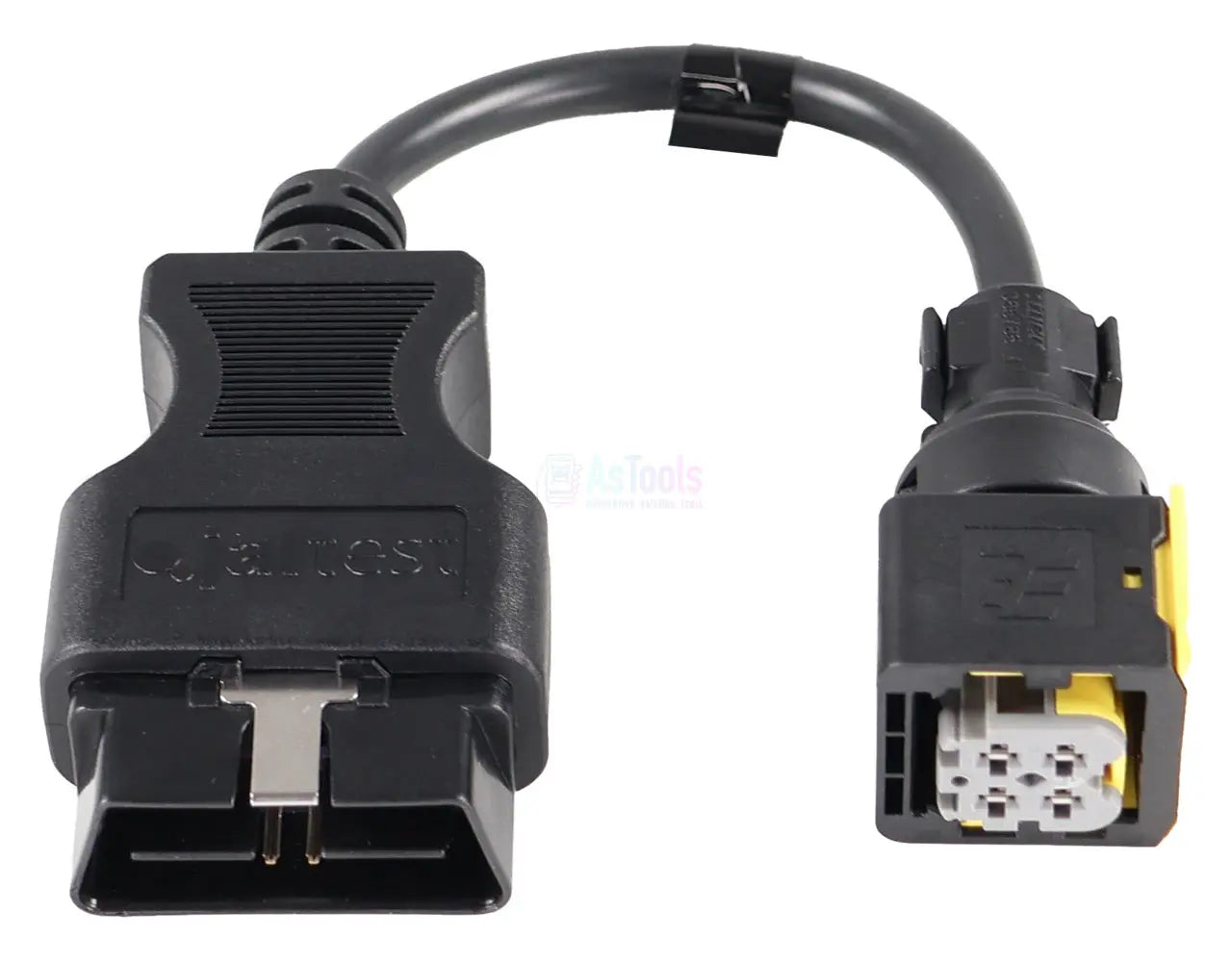

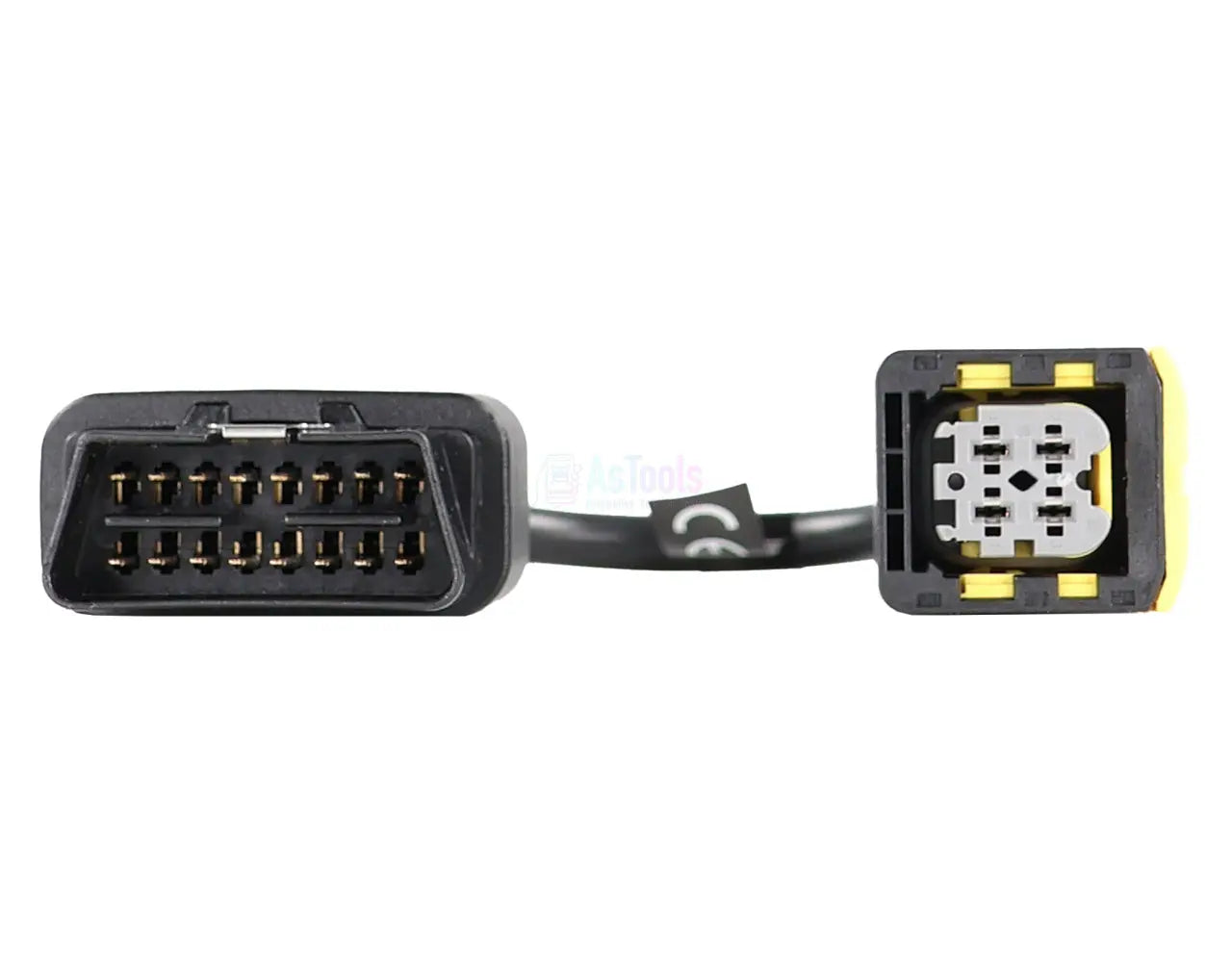

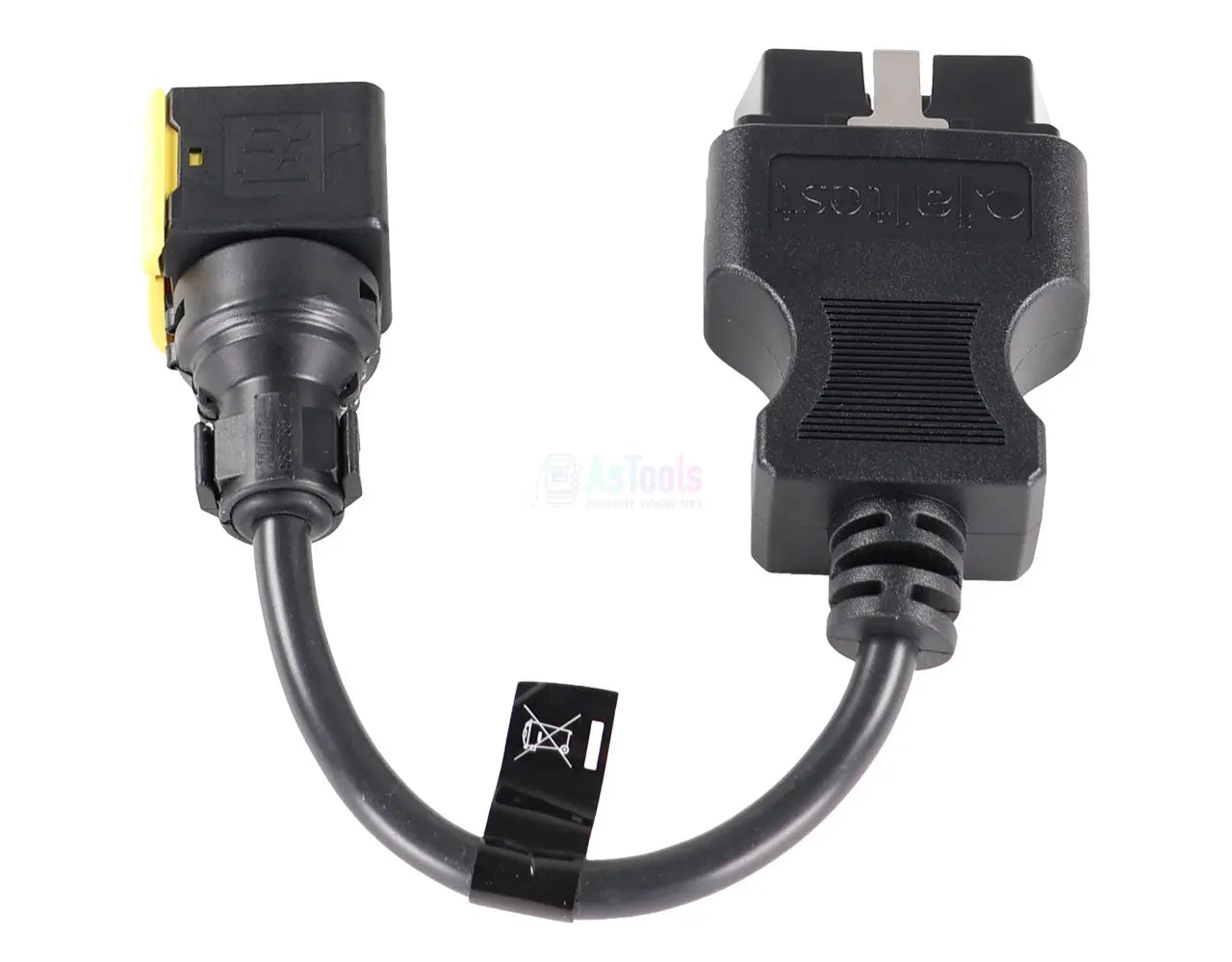

De Jaltest MDC08 is de testkabel tussen de 4-pins EBS-aansluiting van de Wabco-modulatoren van de vierde generatie en de 16-pins OBD2-aansluiting van de Jaltest ETM. U sluit hem rechtstreeks op de modulator aan, dus niet op de diagnoseaansluiting van het voertuig. Aan de machinezijde zit een 4-polige connector in twee rijen van twee, gevat in een zwarte behuizing met een gele vergrendelbeugel.

Met deze verbinding neemt de Jaltest ETM de rol van de regeleenheid over en bouwt hij zelf de communicatie met de modulator op. Daarmee stelt u vast of het onderdeel werkelijk defect is, of dat de storing in de bekabeling of de regeleenheid zit. De ETM doorloopt daarvoor de volledige doormeting van de modulator en een End of Line-test. Naast deze kabel heeft u de ETM zelf nodig, met een ETM-licentie en een lopende CV- of Modular-softwarelicentie.

PLUSPUNTEN

✔Sluit rechtstreeks aan op de Wabco-modulatoren van de vierde generatie, zodat u niet hoeft te improviseren met losse meetpennen.
✔De ETM neemt de rol van de regeleenheid over, waardoor u het onderdeel los van de rest van de installatie beoordeelt.
✔Voorkomt onnodig demonteren: Blijkt de modulator te werken, dan hoeft hij er niet af.
✔Maakt de volledige doormeting van de modulator en een End of Line-test mogelijk.

AANDACHTSPUNTEN

✕Werkt uitsluitend met de Jaltest ETM; voor voertuigdiagnose via de Jaltest Link is deze kabel niet bedoeld.
✕Vereist een ETM-licentie naast een lopende CV- of Modular-softwarelicentie; andere modules zijn niet met de ETM te combineren.
✕De ETM werkt niet op de Jaltest-handhelds; u bedient hem vanaf een pc of laptop.
✕Past uitsluitend op Wabco-modulatoren van de vierde generatie: Bepalend is welke modulator er in het voertuig zit, niet het merk van het voertuig. Voor de eerste en tweede generatie is dat de MDC07, voor de derde generatie de MDC06 en voor de derde generatie met redundantieventiel de MDC09.

Toepassingen en functionaliteiten

Via deze kabel praat de Jaltest ETM rechtstreeks met het onderdeel, zonder tussenkomst van de regeleenheid van het voertuig. Hieronder staat wat u met deze kabel bereikt en wat u er in de werkplaats mee vaststelt.

Wat u met deze kabel bereikt

  • EBS-modulatoren van Wabco, vierde generatie: De modulator met de 4-polige aansluiting waarvoor deze kabel is gemaakt.
  • De modulator zelf, niet het voertuig: De kabel gaat op het onderdeel, niet op de diagnoseaansluiting van het voertuig.
  • Oudere Wabco-modulatoren: Die vragen om een andere testkabel; de MDC08 past er niet op.

Wat u kunt doen

  • Het onderdeel geïsoleerd benaderen: De ETM neemt de rol van de regeleenheid over en praat rechtstreeks met het component.
  • Vaststellen of het onderdeel echt stuk is: Werkt het component, dan zit de storing elders in de installatie.
  • Een EBS-modulator in zijn geheel doormeten: De volledige diagnose van de modulator.
  • Een End of Line-test (EOL) uitvoeren: De controle waarmee u bevestigt dat het onderdeel goed werkt.

Wat u erbij nodig heeft

  • Jaltest ETM: De testmodule zelf. Voor de Jaltest Link V9 is dat de ETM-interface met referentie 70001007; de complete ETM-kit is 70001008.
  • ETM-licentie: Zonder die licentie start de ETM niet. De jaarlijkse verlenging heeft referentie 29701.
  • Een lopende Jaltest-softwarelicentie: Een CV-licentie of een Modular-licentie. Andere modules zijn niet met de ETM te combineren.
  • Voeding: De ETM wordt gevoed vanaf de accu's van het voertuig.
💡
Goed om te weten: Hardware, software en gebruiksrecht van de ETM lopen gelijk met de vervaldatum van uw Jaltest-softwarelicentie. Loopt die licentie nog langer dan een jaar, dan betaalt u alleen over de resterende periode. Zodra de Jaltest-licentie verloopt, werkt de ETM niet meer totdat er is verlengd. Controleer daarom eerst tot wanneer uw Jaltest-licentie loopt voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (MDC08) | Wabco 4-pins EBS - 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig

Technische specificaties

Algemeen

De fabrikant van de kabel of set. Zo weet je dat het past bij je Jaltest-apparatuur.Merk
Jaltest (Cojali)
Wat voor onderdeel het is: een testkabel voor een onderdeel, een adapter, een interfacekabel of een complete set.Soort artikel
Testkabel
Welke onderdelen van het remsysteem je met deze kabel kunt doormeten. Zo kies je de kabel die past bij het onderdeel dat je wilt testen.Te testen onderdelen
  • EBS-modulatoren Wabco

Aansluitingen

De stekker waarmee de kabel op de Jaltest ETM of Link aansluit. Die moet passen bij je apparaat.Aansluiting interfacezijde
16-pins OBD2
De stekker die op het onderdeel of de modulator gaat. Die bepaalt op welk onderdeel je de kabel kunt aansluiten.Aansluiting onderdeelzijde
Zwarte 4-polige connector (2x2)

Testfuncties

De ETM neemt de rol van de regeleenheid over. Zo zie je of het onderdeel zelf stuk is of dat de storing elders zit.Onderdeel los van voertuig testen
Een eindcontrole waarmee je bevestigt dat het onderdeel goed werkt, bijvoorbeeld na een reparatie.End of Line-test (EOL)

Licentie

Welke Jaltest-licentie je moet hebben om de ETM met deze kabel te gebruiken. Zonder de juiste licentie werkt het niet.Benodigde softwarelicentie
  • CV
  • Modular
Of deze kabel al in de ETM-kit zit. Is dat niet zo, dan koop je hem los als aanvulling.Onderdeel van de ETM-kit

Afmetingen

Hoe lang de kabel is. Een langere kabel geeft meer ruimte om bij het onderdeel te komen.Kabellengte
24 tot 26 cm
Referentienummer
MDC08

Overige specificaties

Interface
Jaltest Link V8.1 en V9
Onderdeel van kabelset
ETM-kit (70001008)
Nodig om te gebruiken
Jaltest ETM met ETM-licentie en een lopende CV- of Modular-softwarelicentie
Niet beschikbaar voor
De Jaltest-handhelds
Verlenging ETM-licentie
29701 (Jaltest ETM, verlenging voor één jaar)
