De Jaltest JDC612A staat officieel omschreven als diagnosekabel voor Yanmar, 3-pin en koppelt de 3-pins aansluiting van de Yanmar-binnenboordmotoren aan de standaard 16-pins OBD2-aansluiting. De aansluiting zit in de motorruimte, op of naast de motor. De kabel meet 28 tot 30 cm en werkt met de Jaltest Link V8.1 en V9.

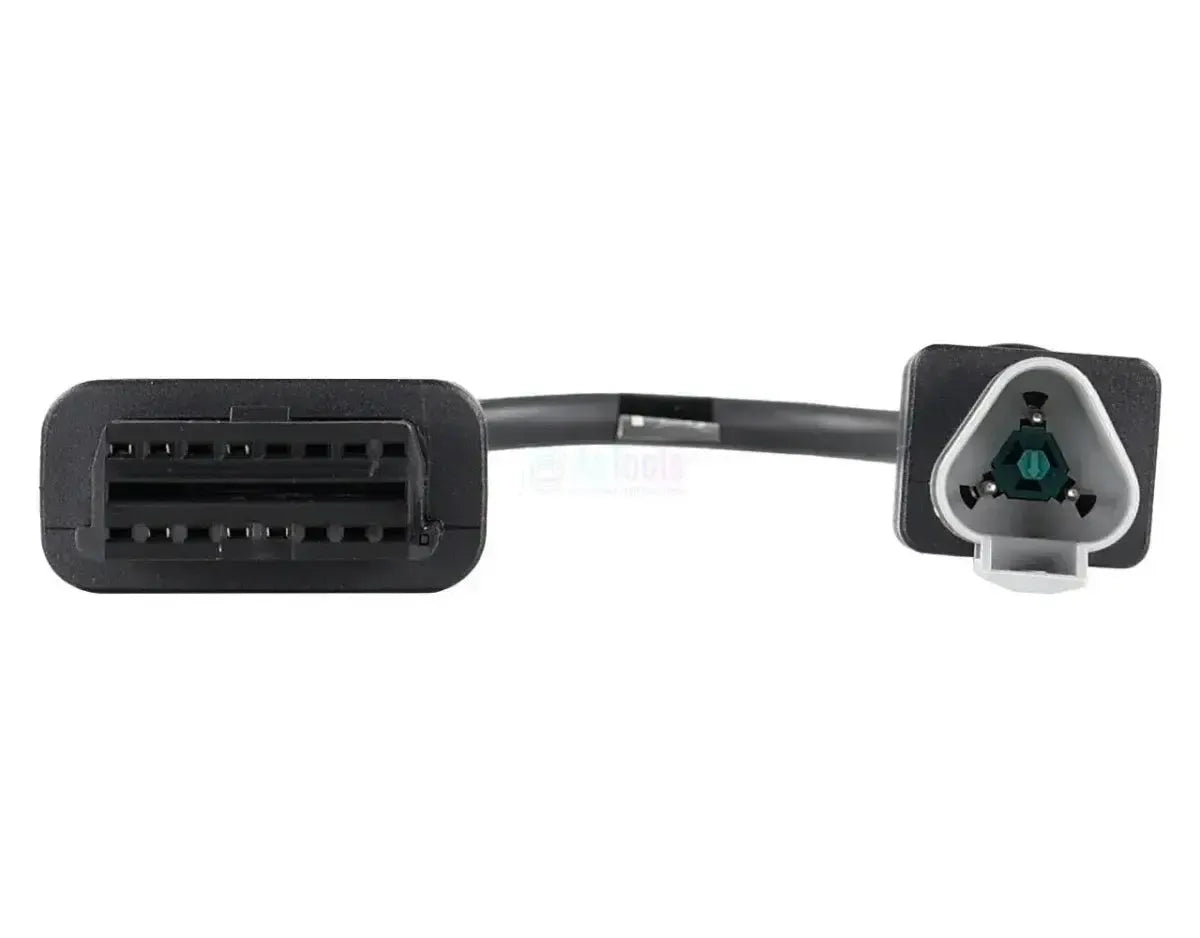

Aan de interfacezijde zit een zwarte 16-pins OBD2-bus met het OBD-symbool op de behuizing. Aan de motorzijde zit een lichtgrijze huls met een afgeronde driehoekige doorsnede, waarin drie pennen rond een groene wig staan. Het is een rechte kabel zonder aftakking, korter en eenvoudiger van opbouw dan de 6-pins JDC538A voor de industriemotoren, die daar een rechthoekige grijze stekker met oranje wig heeft. De kabel valt onder Jaltest Marine.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de Yanmar-motor en die van het bedieningspaneel. Welke eenheden aanwezig zijn, hangt af van de motorserie aan boord.
Regeleenheden die u kunt benaderen
- EDC Yanmar Bosch — motorregeling: De Bosch-motorregeling, met de ruimste functielijst van de vier: Foutcodes, meetwaarden, componenten aansturen, ECU-gegevens, parameters en live data.
- EDC Yanmar Generic — motorregeling: Foutcodes, meetwaarden, ECU-gegevens en live data.
- ECM — motorregeling: De regeleenheid van onder meer de BY-serie, met foutcodes, meetwaarden, ECU-gegevens en live data.
- VC10 en VC20 — bedieningspaneel: De elektronische module van het paneel, met ECU-gegevens, parameters, kalibratie en reset, maar géén foutcodes.
Wat u kunt doen
- Foutcodes lezen: Het foutgeheugen van de motorregeling uitlezen, met omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken en live meekijken: De actuele sensorwaarden van de motorregeling, in realtime te volgen terwijl de motor draait.
- Componenten aansturen: Bij de EDC Yanmar Bosch kunt u actuatoren rechtstreeks aansturen.
- Parameters, kalibratie en reset: Parameters bij de Bosch-motorregeling en bij de panelen; kalibratie en reset zijn voorbehouden aan de VC10- en VC20-panelen.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke Yanmar-binnenboordmotor met de driehoekige 3-pins aansluiting. Onderstaande series voert Jaltest Marine in de dekking; ziet u op het motorblok een rechthoekige grijze stekker met een oranje wig, dan gaat het om een industriemotor en hoort daar de JDC538A bij.
Yanmar:
- JH-serie: 3JH40, 4JH45, 4JH57, 4JH80 en 4JH110
- BY-serie: 4BY-150 t/m 6BY3-260Z, inclusief de BY2- en BY3-uitvoeringen
- LV-serie: 4LV150, 4LV170, 4LV195, 4LV230, 4LV250 en de 8LV-320, 8LV-350 en 8LV-370
- SY- en AYEM-serie: 6SY-STP2, 6SY655, 8SY-STP en de 6AYEM-GT, 6AYEM-ET en 6AYEM-ST
- Bedieningspanelen: De VC10- en VC20-panelen die bij deze motoren horen
Verpakkingsinhoud
- 1x Jaltest (JDC612A) | Yanmar 3-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Technische specificaties
Algemeen
- Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk
- Jaltest
- Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product
- Verloopkabel
- Op welke soorten voertuigen of machines je de kabel gebruikt. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
- Boot
- In welke kabelset deze kabel ook zit. Heb je die set al, dan hoef je de kabel niet los te kopen.Onderdeel van kabelset
- Marine-kabelset
Geschikt voor
- Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat
- Jaltest
- Op welke versie van de Jaltest Link interface de kabel past. Sommige kabels werken alleen op de nieuwste V9.Jaltest Link versie
- Link V8.1
- Link V9
Aansluitingen
- De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde
- 3-pins OBD
- De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde
- 16-pins OBD2
Diagnosefuncties
- Je ziet de actuele meetwaarden van sensoren terwijl het voertuig draait. Handig om storingen op te sporen.Live data bekijken
- Ja
Afmetingen en gewicht
- Hoe lang de kabel is. Een langere kabel geeft meer bewegingsruimte bij een poort die lastig bereikbaar is.Kabellengte
- 28 tot 30 cm
- Regeleenheden
- EDC Yanmar Bosch, EDC Yanmar Generic, ECM, VC10, VC20
- Referentienummer
- JDC612A
Overige specificaties
- Toepassing
- Yanmar binnenboordmotoren
- Jaltest-module
- Jaltest Marine
- Onderdeel van kabelset
- Marine-kabelset vessel (70002008) en binnenboord (70002009)
