Jaltest  |  SKU: JDC538A

Jaltest (JDC538A) | Yanmar 6-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

€144,95 incl.
€119,79 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

De Jaltest JDC538A staat officieel omschreven als diagnosekabel voor Yanmar en koppelt de 6-pins aansluiting van de Yanmar-industriemotoren aan de standaard 16-pins OBD2-aansluiting. De aansluiting hoort bij de motor en zit op of naast het motorblok, niet op een vaste plaats in de machine. De kabel meet 28 tot 30 cm en werkt met de Jaltest Link V8.1 en V9.

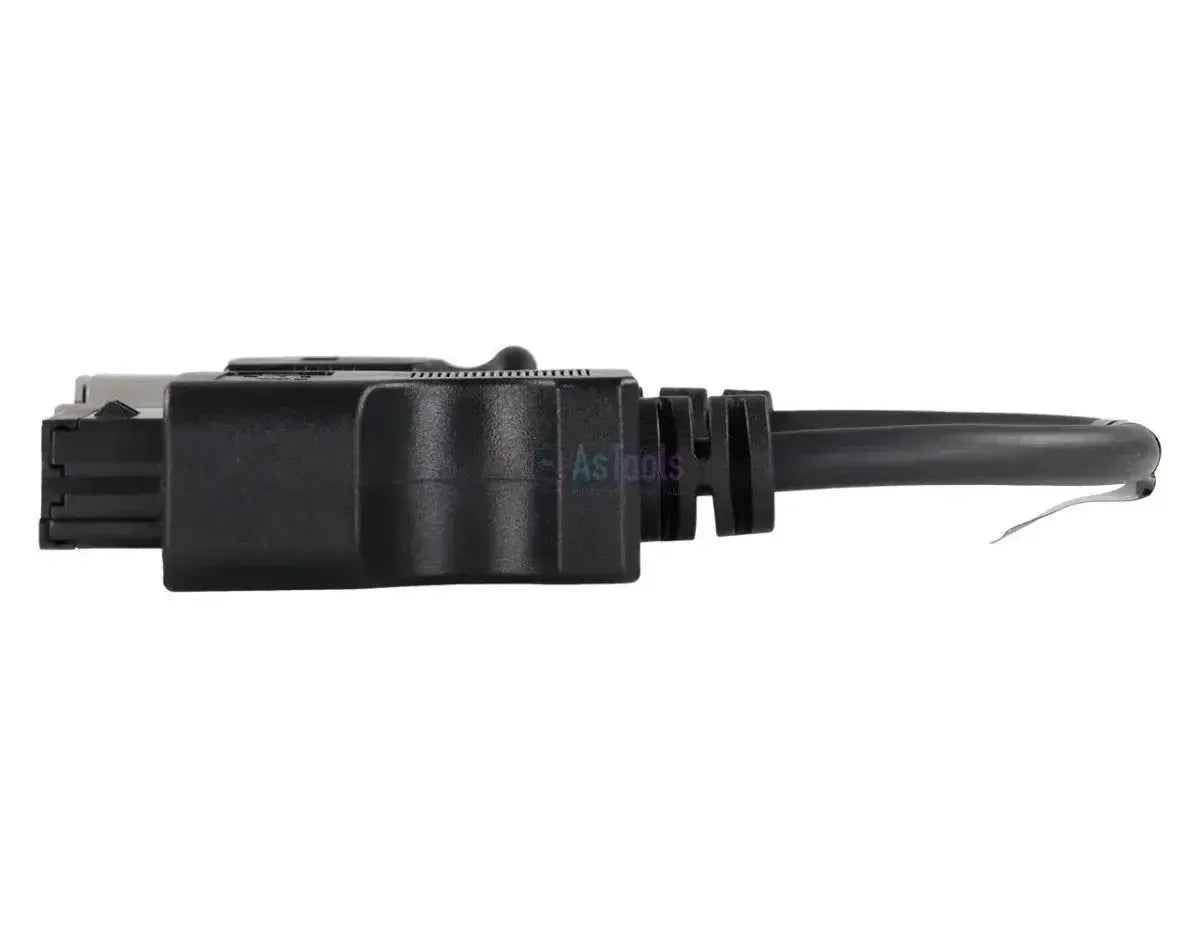

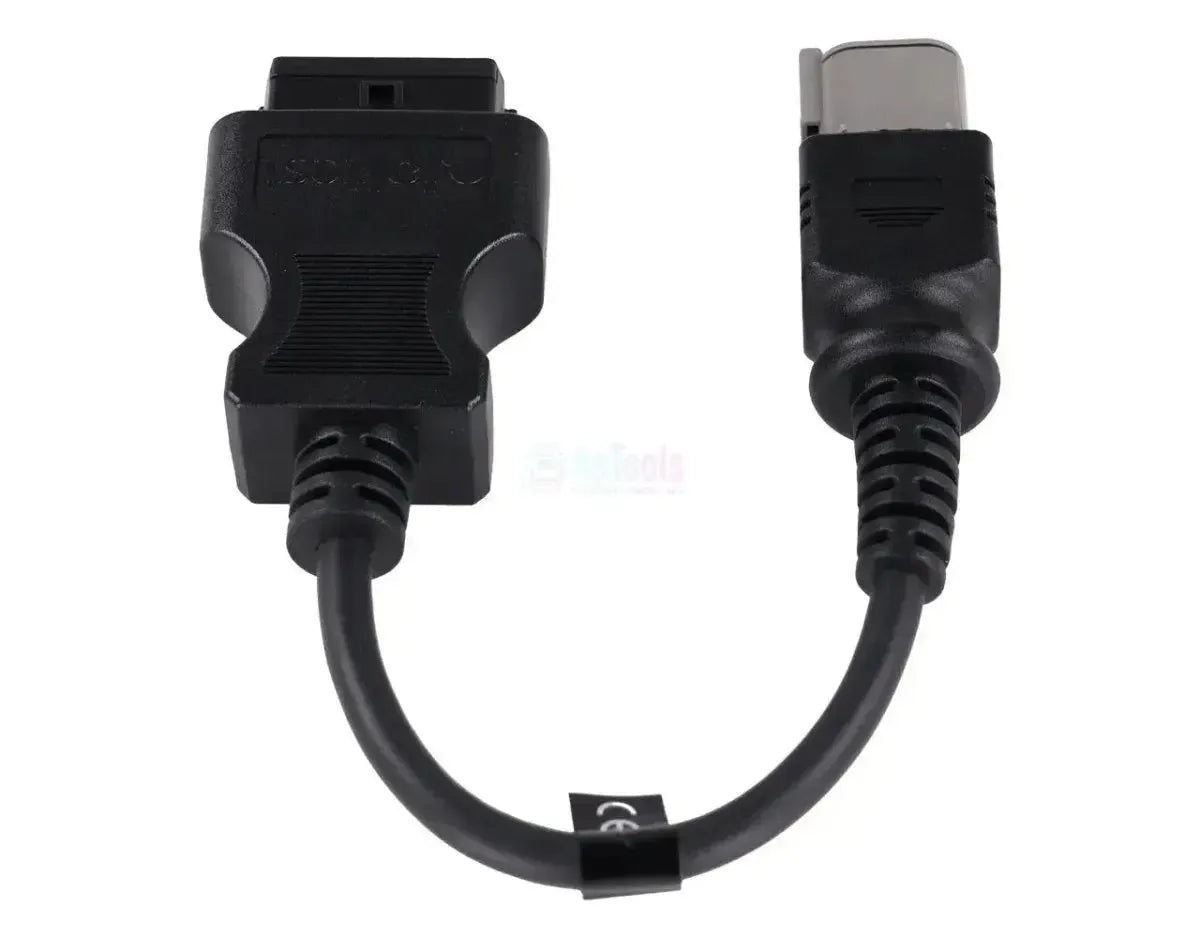

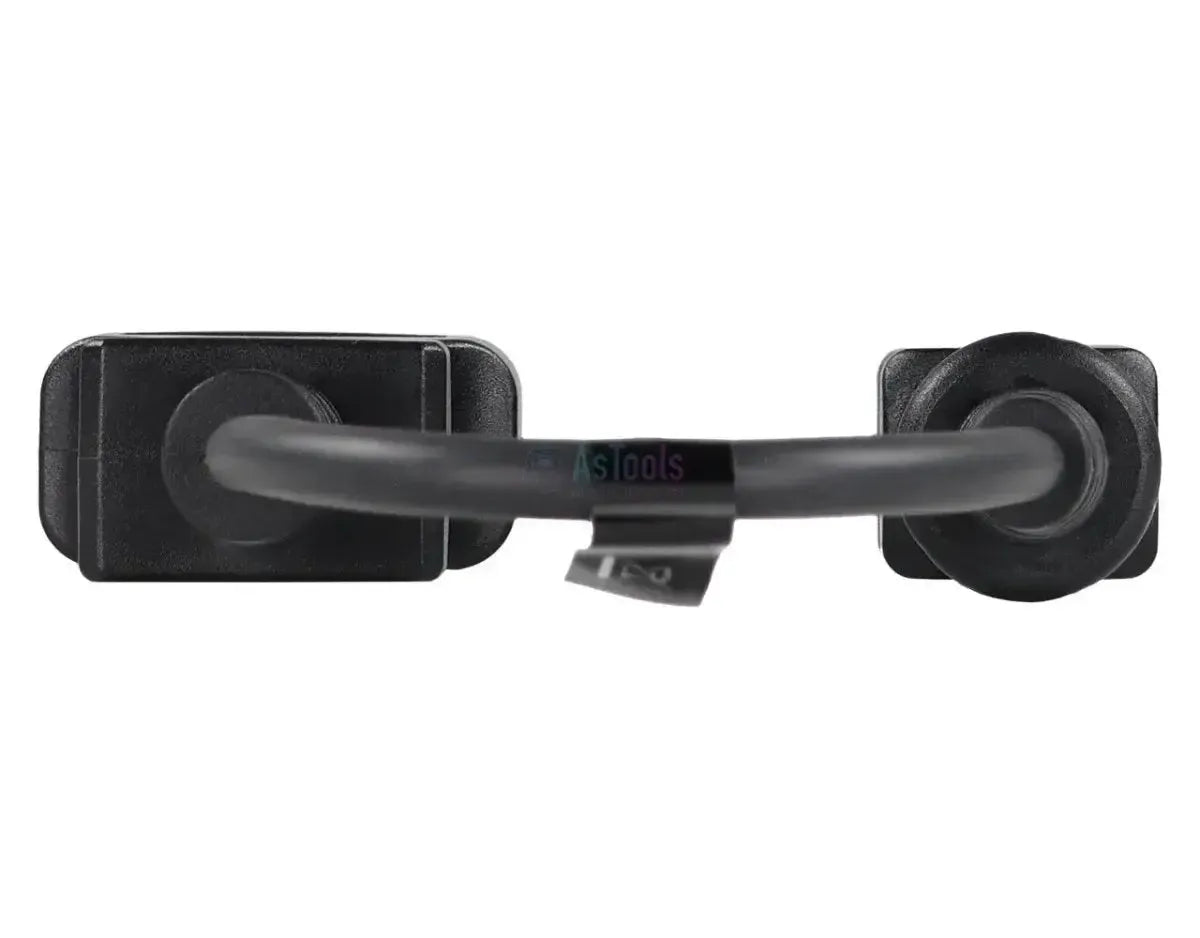

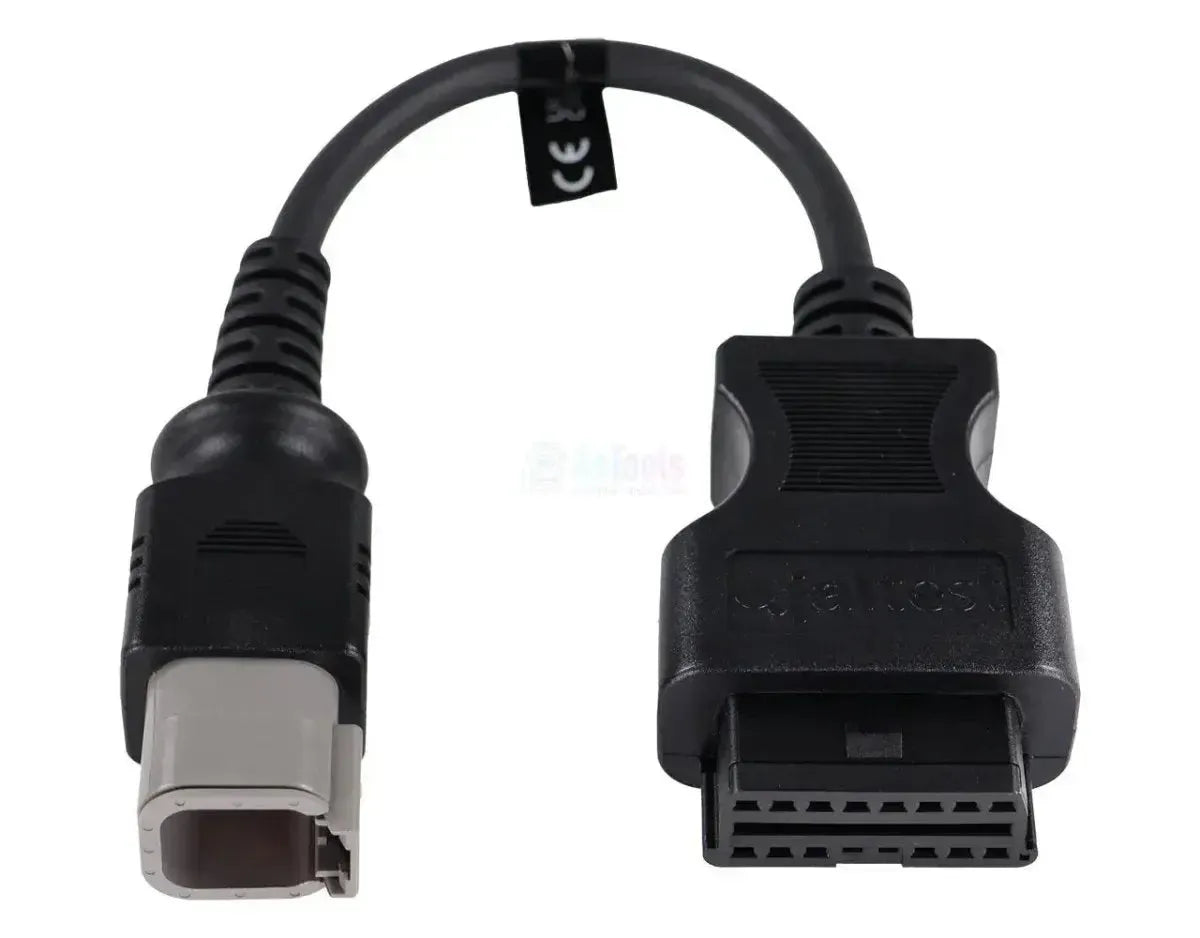

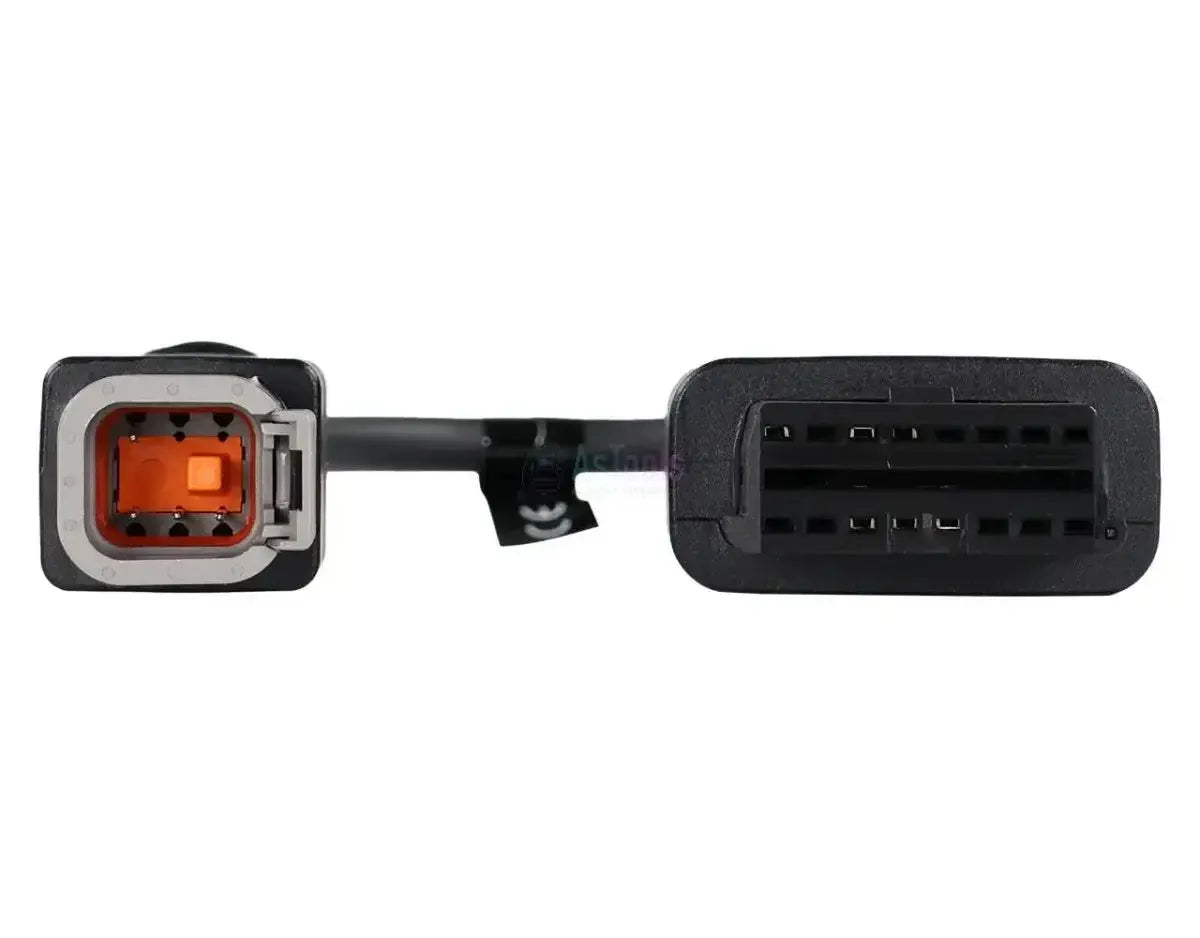

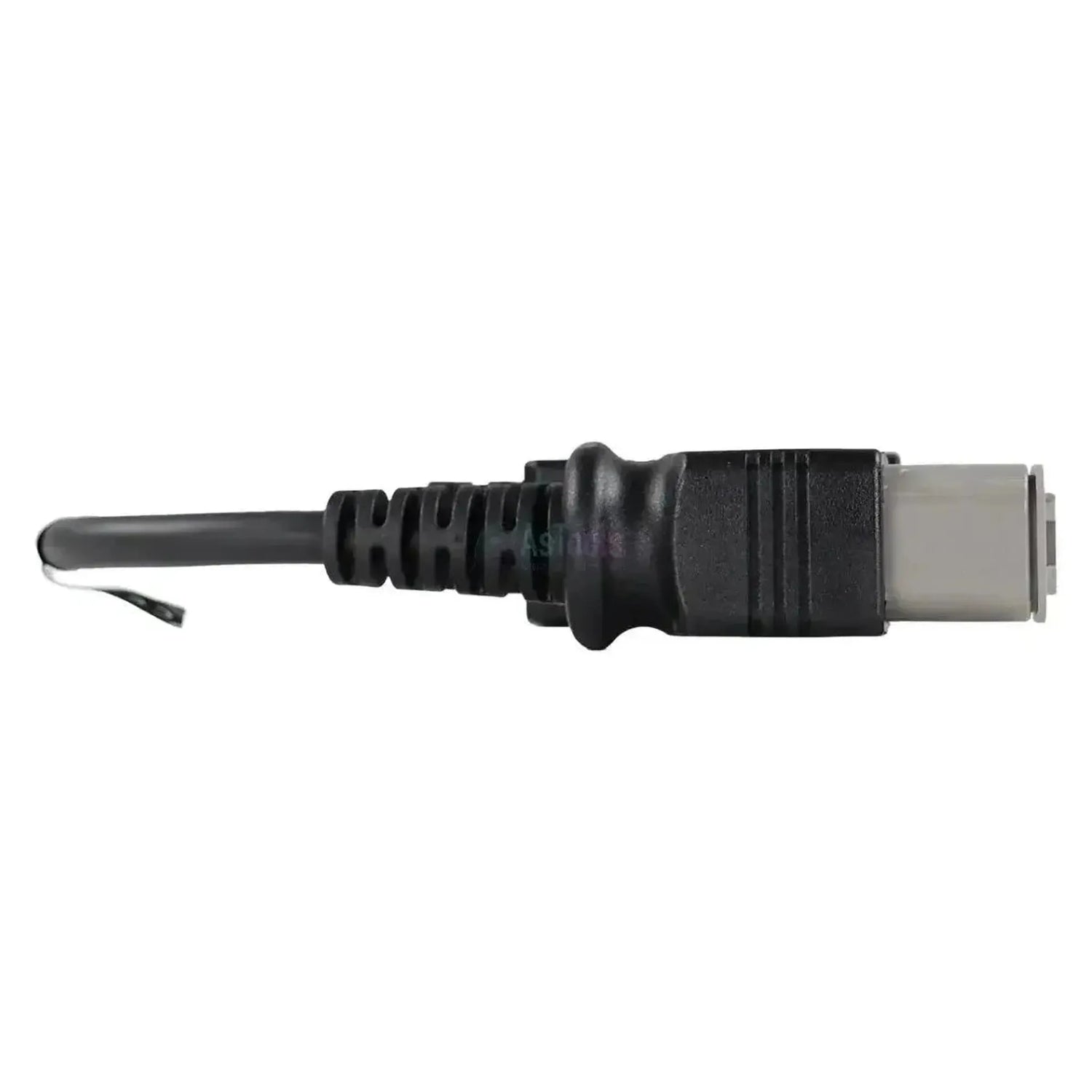

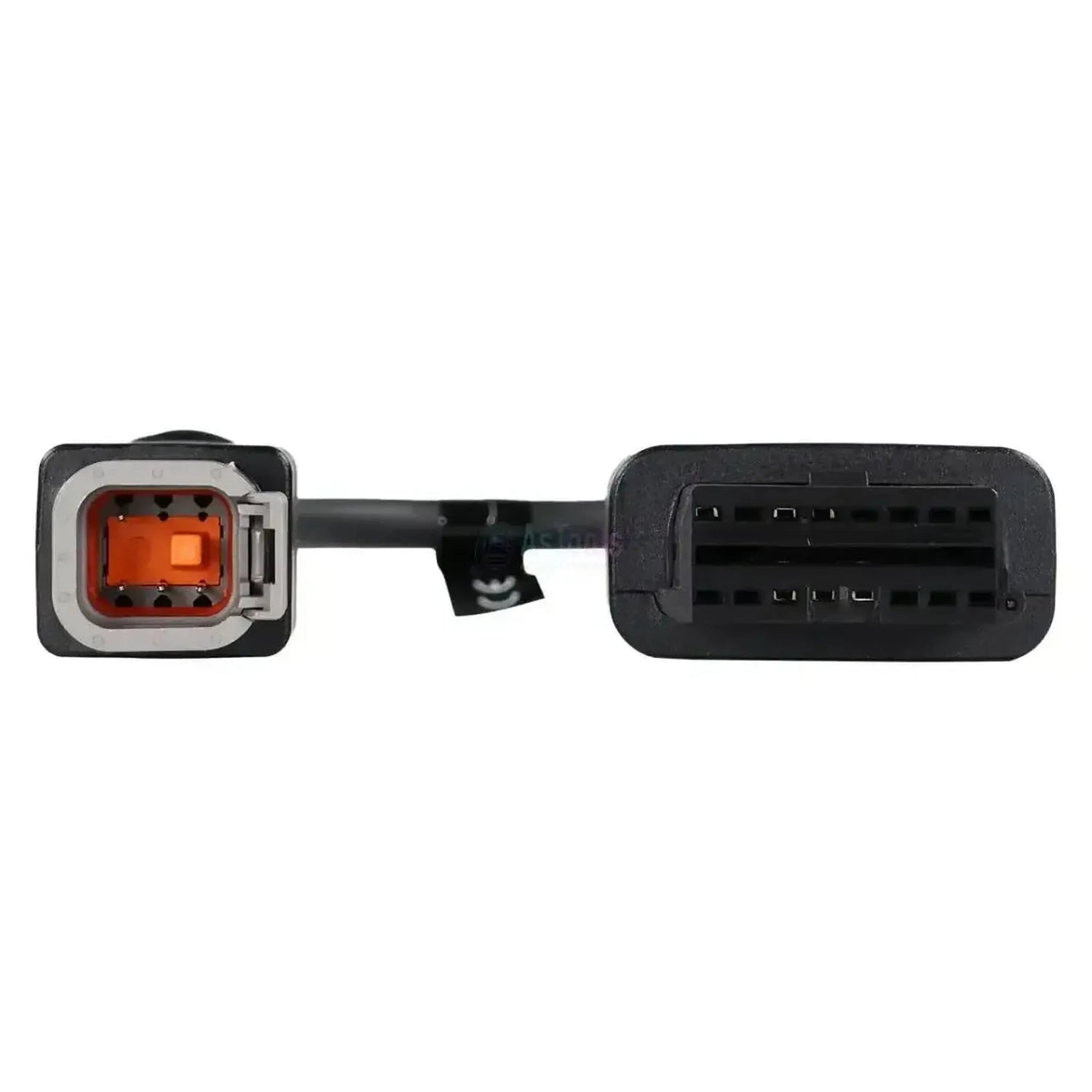

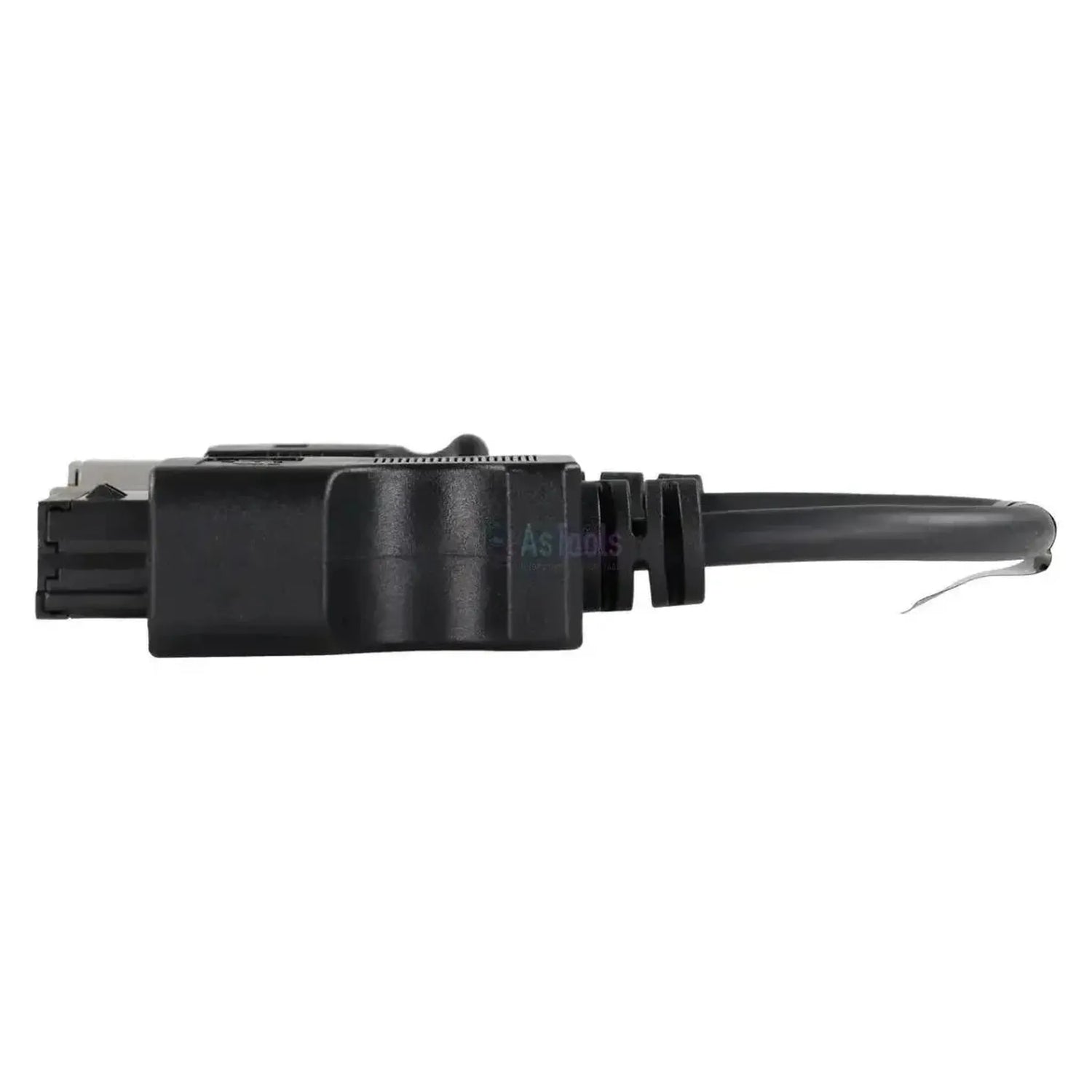

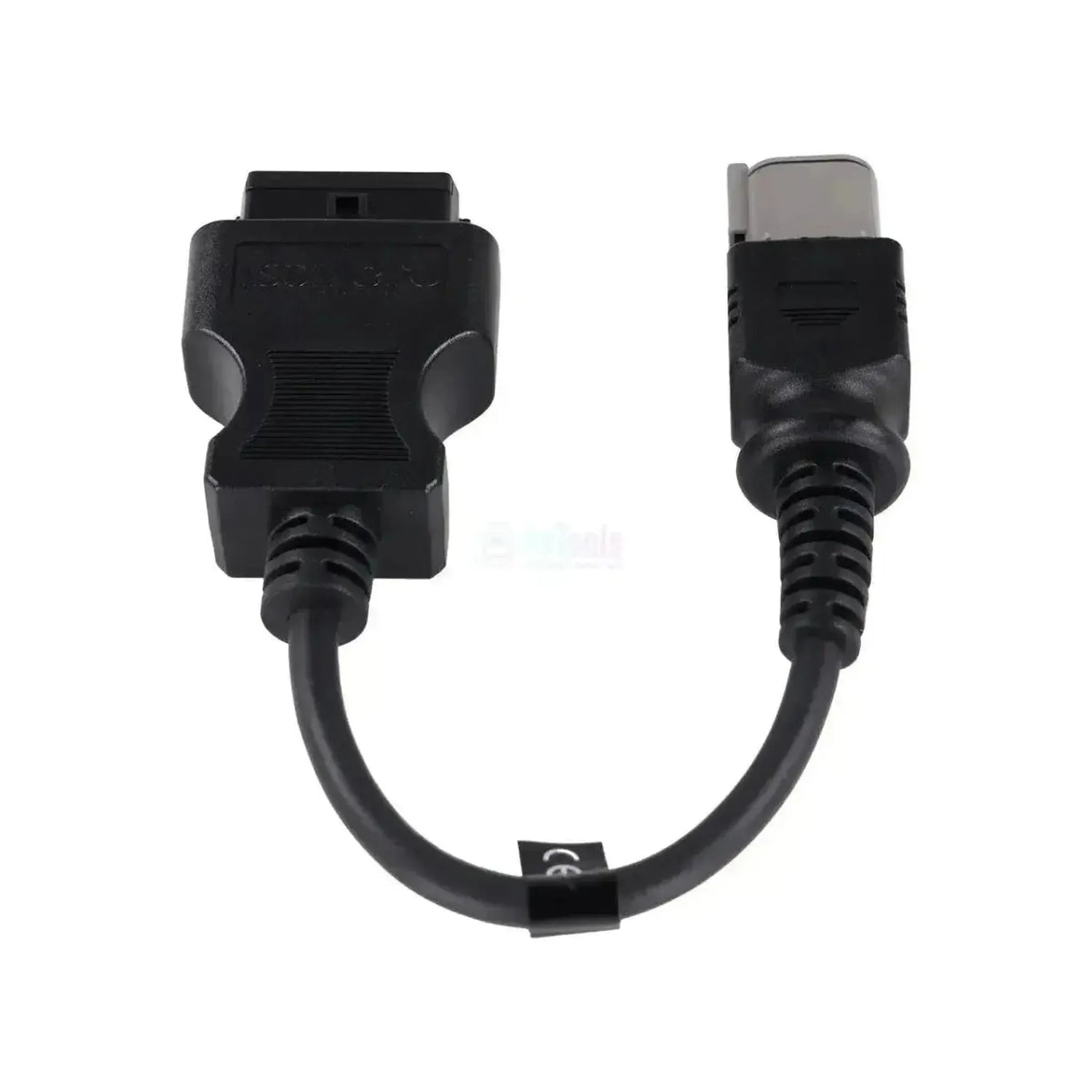

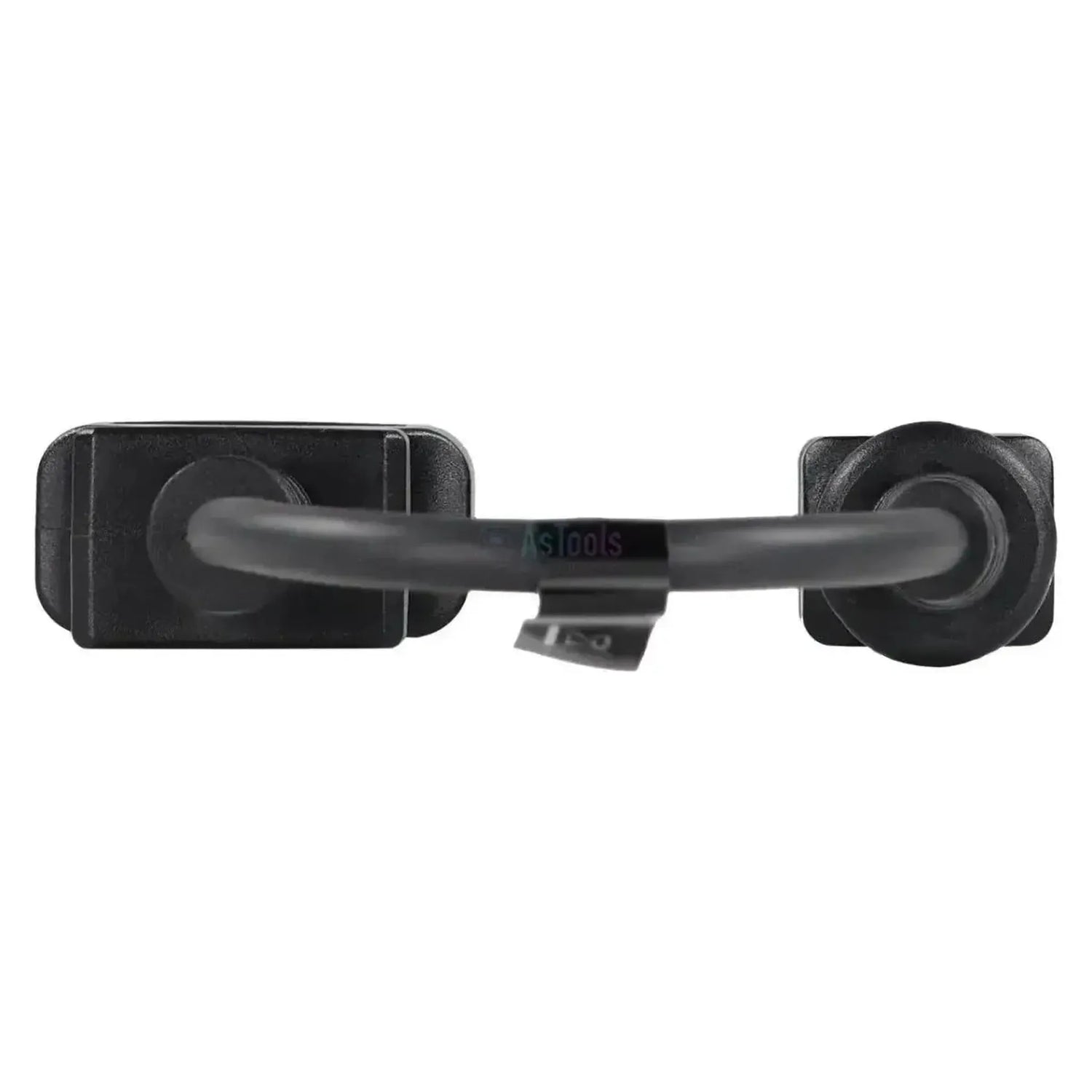

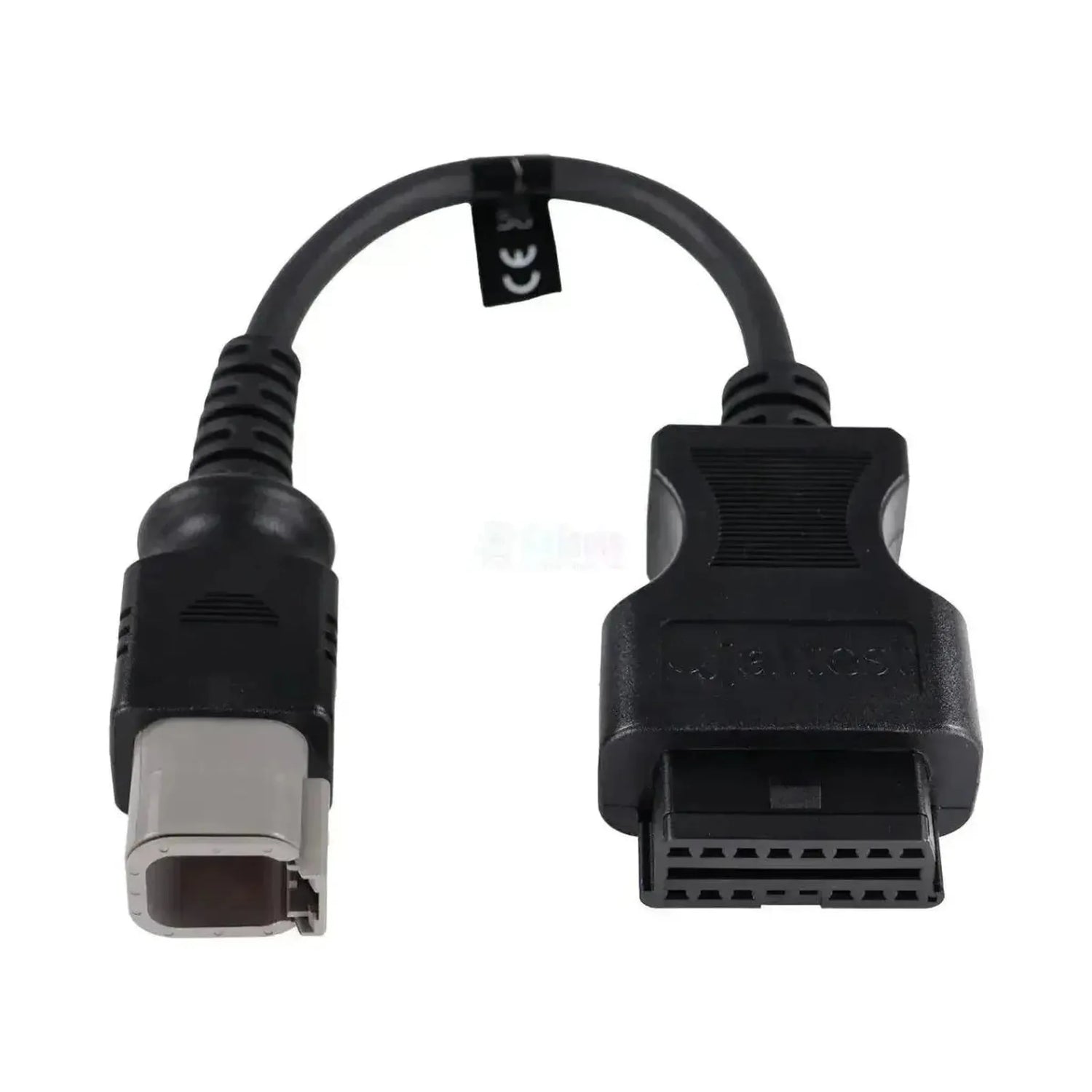

Aan de interfacezijde zit een zwarte 16-pins OBD2-bus met het OBD-symbool op de behuizing. Aan de motorzijde zit een rechthoekige lichtgrijze stekker met een oranje wig in de opening, gevat in een zwart overspuitstuk; de kabel loopt daartussen in één rechte streng, zonder aftakking of module. De 3-pins JDC612A voor de binnenboordmotoren heeft op die plaats een driehoekige grijze huls met groene wig. De kabel valt onder Jaltest OHW (Off-Highway machines) en Jaltest Marine.

PLUSPUNTEN

✔Bereikt zowel de EDC Yanmar Bosch als de EMS Yanmar Denso motorregeling, inclusief de Stage V-uitvoering van de Denso-eenheid.
✔Geeft ook toegang tot de DCU van de uitlaatgasnabehandeling, zodat u het nabehandelingssysteem niet apart hoeft te benaderen.
✔Bij de EDC Bosch en de EMS Denso staan onderhoudsintervallen en aanvullende acties in de dekking, niet alleen uitlezen.
✔Werkt met zowel de Jaltest Link V8.1 als de V9 en blijft met 28 tot 30 cm kort genoeg om aan het motorblok te hangen.

AANDACHTSPUNTEN

✕Bij de regeleenheid EDC Yanmar staat in de dekking geen enkele functie aangevinkt: Die eenheid wordt wel benoemd, maar levert geen foutcodes of meetwaarden.
✕De Stage V-uitvoering van de EMS Yanmar Denso heeft géén aanvullende acties, terwijl de gewone EMS Denso die wel heeft.
✕Alleen voor de rechthoekige 6-pins stekker van de industriemotoren; de binnenboordmotoren (JH-, BY-, LV- en SY-serie) gebruiken de 3-pins JDC612A.
✕De officiële omschrijving noemt alleen Yanmar en geen pinaantal: Ga daarom af op de grijze stekker met oranje wig die op het motorblok zit.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de Yanmar-motor. Welke eenheid u aantreft, hangt af van de motorreeks en van de emissiestap.

Regeleenheden die u kunt benaderen

  • EDC Yanmar Bosch — motorregeling: De Bosch-motorregeling. Hier staat de volledige functielijst inclusief onderhoud en aanvullende acties.
  • EMS Yanmar Denso — motorregeling: De Denso-motorregeling, met dezelfde functielijst.
  • EMS Yanmar Denso (Stage V) — motorregeling: De Stage V-uitvoering; daarbij ontbreken de aanvullende acties.
  • DCU — uitlaatgasnabehandeling: De regeleenheid van het nabehandelingssysteem, met foutcodes, meetwaarden, ECU-gegevens en onderhoud.

Wat u kunt doen

  • Foutcodes lezen: Het foutgeheugen van de motorregeling en van de uitlaatgasnabehandeling uitlezen, met omschrijving van de storing.
  • Meetwaarden bekijken: De actuele sensorwaarden van de regeleenheid, met de mogelijkheid alarmgrenzen in te stellen.
  • Onderhoud raadplegen: De onderhoudsintervallen en de bijbehorende werkzaamheden, met een rapport voor de klant.
  • Aanvullende acties uitvoeren: Beschikbaar bij de EDC Yanmar Bosch en de EMS Yanmar Denso, niet bij de Stage V-uitvoering en niet bij de DCU.

Compatibele voertuigen en toepassingen

Bepalend is de motorreeks, niet de machine. Yanmar-motoren worden als losse aandrijving ingebouwd in compacte machines, aggregaten en werktuigen; Jaltest brengt de dekking onder bij de motorreeks zelf. Welke stekker op uw motorblok zit, ziet u aan de vorm: Rechthoekig met een oranje wig hoort bij deze kabel, driehoekig met een groene wig bij de JDC612A.

Yanmar:

  • 3TNV-serie: 3TNV86CHT, 3TNV86CT, 3TNV88C en 3TNV88F
  • 4TNV-serie: 4TNV86CHT, 4TNV86CT, 4TNV88C, 4TNV94FHT, 4TNV98C, 4TNV98CT en 4TNV98T
  • 4TN-serie: 4TN101 en 4TN107 — bij de 4TN107 staat ook de DCU van de uitlaatgasnabehandeling in de dekking
  • Toepassingen: Compacte grond- en bouwmachines, hef- en hijswerktuigen, aggregaten en stationaire installaties waarin deze motoren zijn ingebouwd
💡
Goed om te weten: De diagnoseaansluiting hoort bij de motor en zit op of naast het motorblok, niet op een vaste plaats in de machine. Voor de binnenboordmotoren gebruikt Yanmar een driehoekige 3-pins stekker in plaats van deze rechthoekige uitvoering. Controleer daarom eerst welke aansluiting op uw motor zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC538A) | Yanmar 6-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Technische specificaties

Algemeen

De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
Jaltest (Cojali)
Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
Verloopkabel
Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
  • OHW bouw- en terreinmachines
  • Marine vaartuigen

Aansluitingen

Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
16-pins OBD2
De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
6-pins OBD
Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
28 tot 30 cm

Diagnosefuncties

Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
Of je kunt zien wanneer het volgende onderhoud nodig is. Handig om een beurt goed te plannen.Onderhoudsgegevens bekijken

Gebruik

In welke Jaltest-kabelset deze kabel ook zit. Heb je die set al, dan heb je deze kabel misschien al.Onderdeel van kabelset
OHW-kabelset basis, Kabelset stationaire motoren
Referentienummer
JDC538A

Overige specificaties

Toepassing
Yanmar-industriemotoren met 6-pins diagnoseaansluiting
Regeleenheden
EDC Yanmar Bosch, EMS Yanmar Denso, EMS Yanmar Denso (Stage V) en DCU (uitlaatgasnabehandeling)
Onderdeel van kabelset
OHW-kabelset basis (70002030) en kabelset stationaire motoren (70002006)
