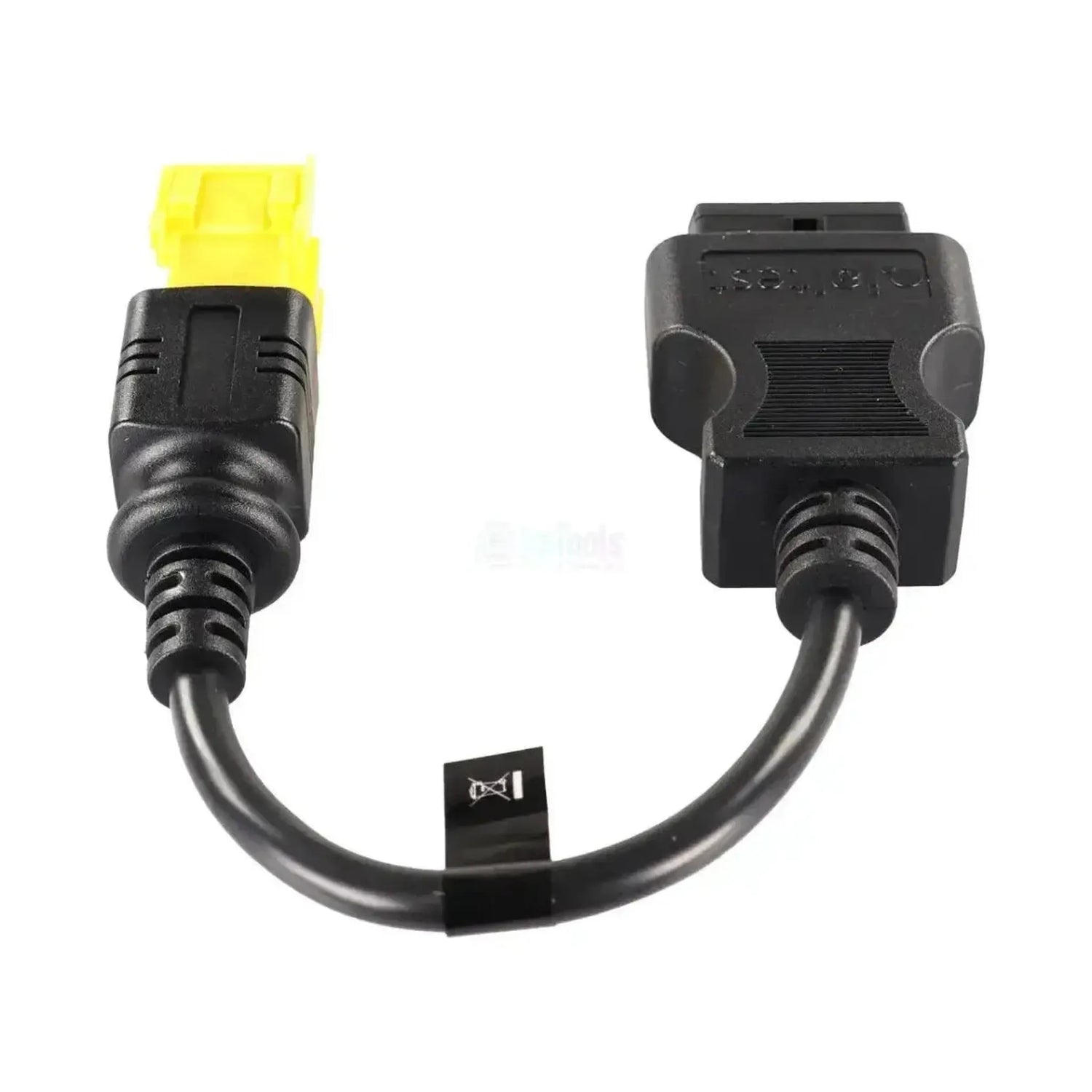

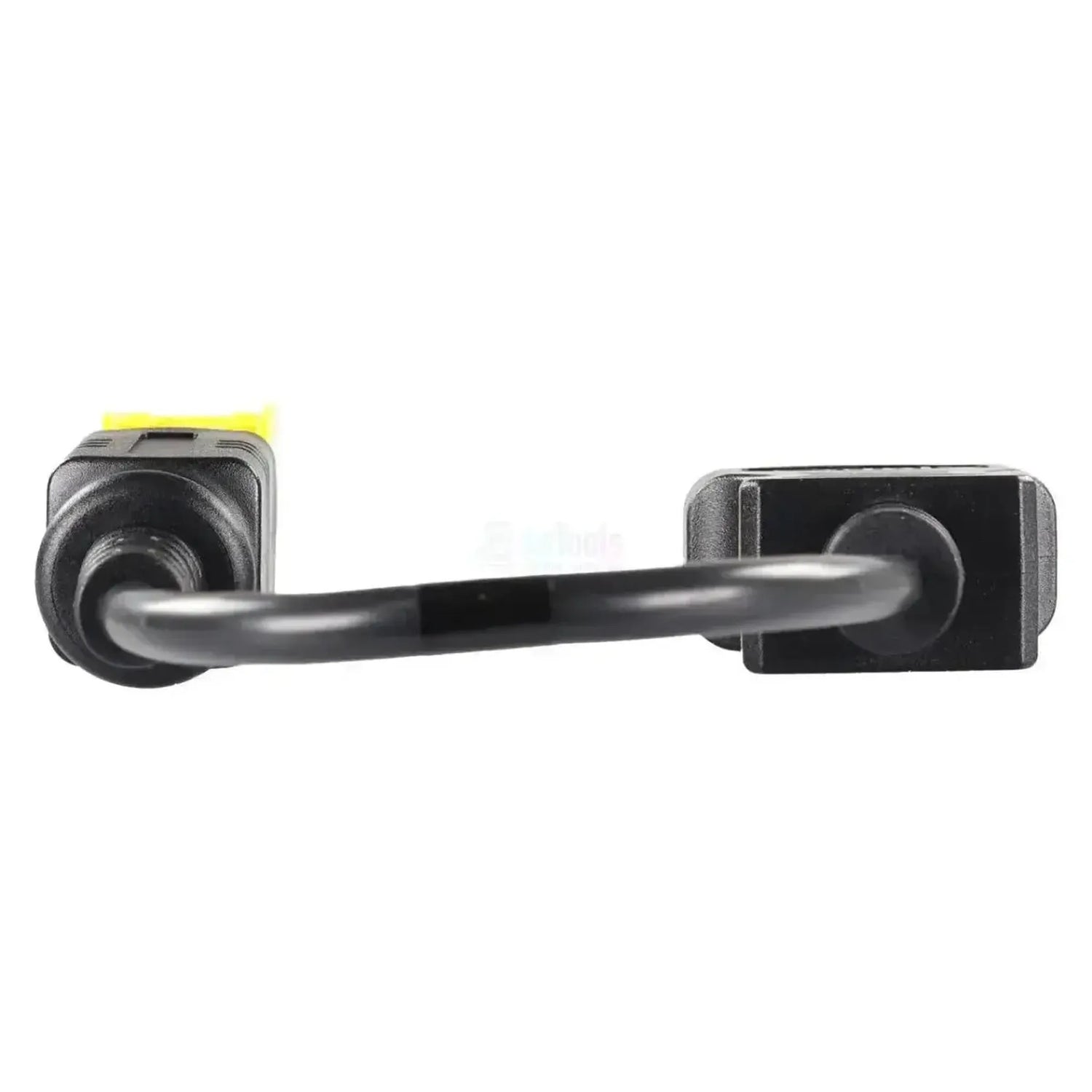

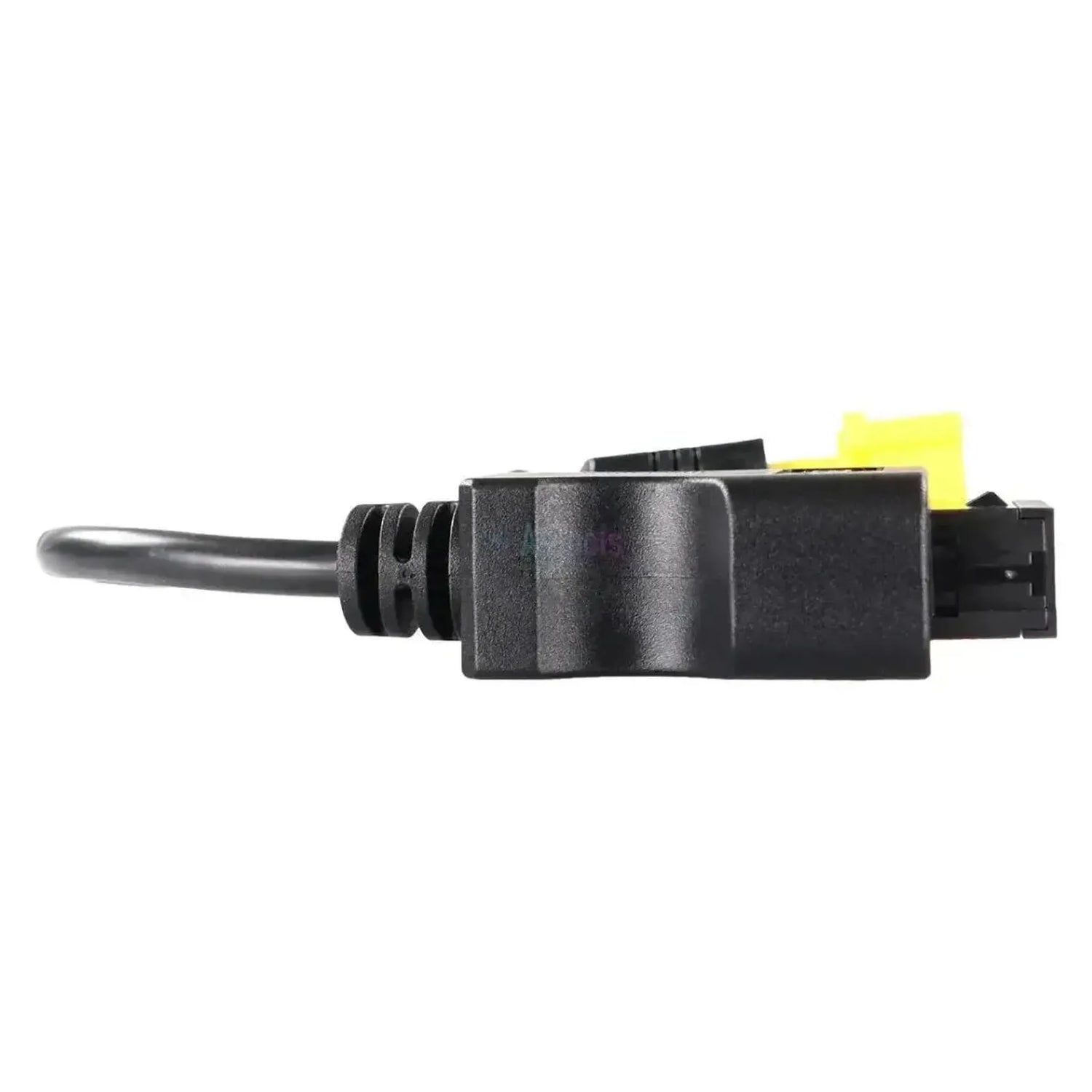

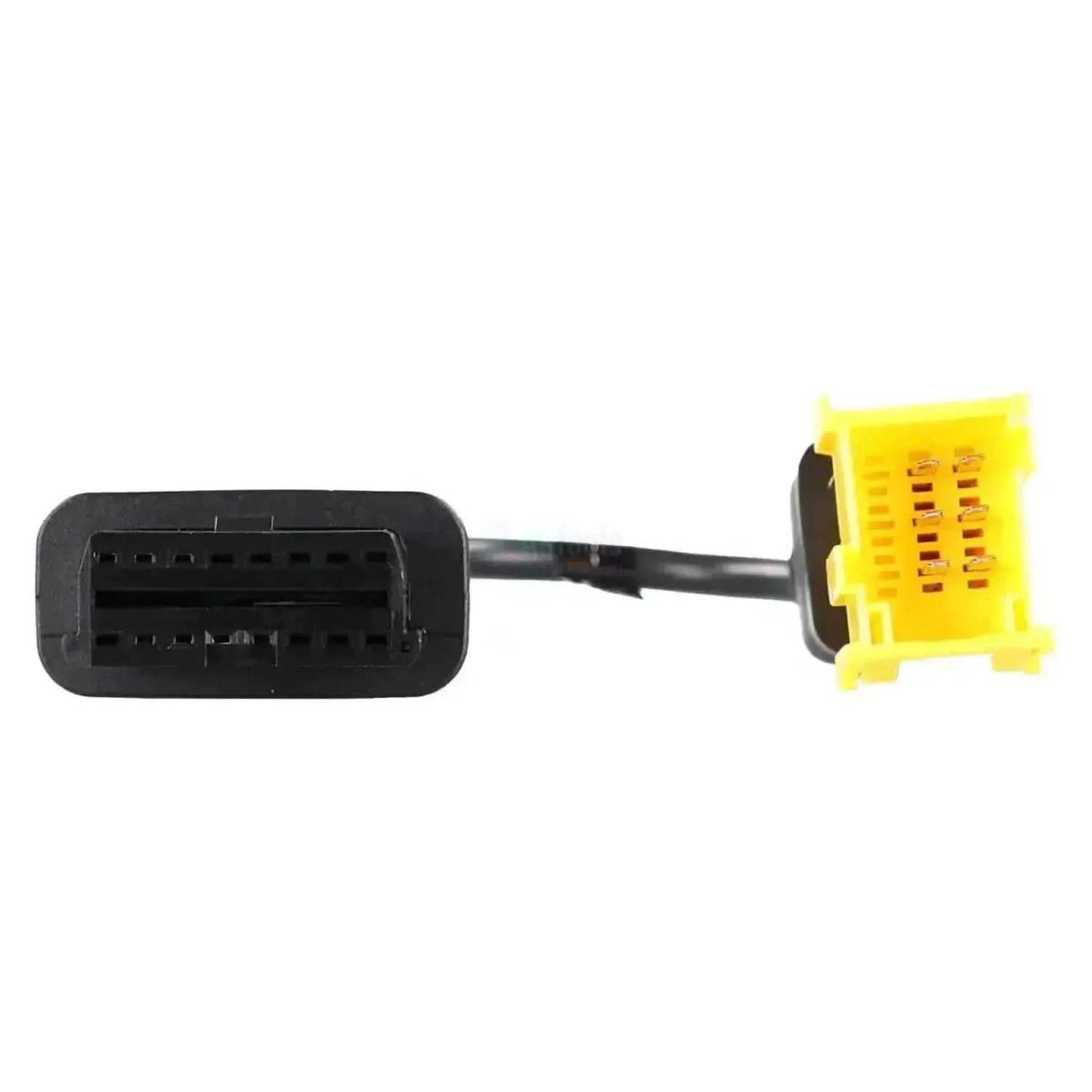

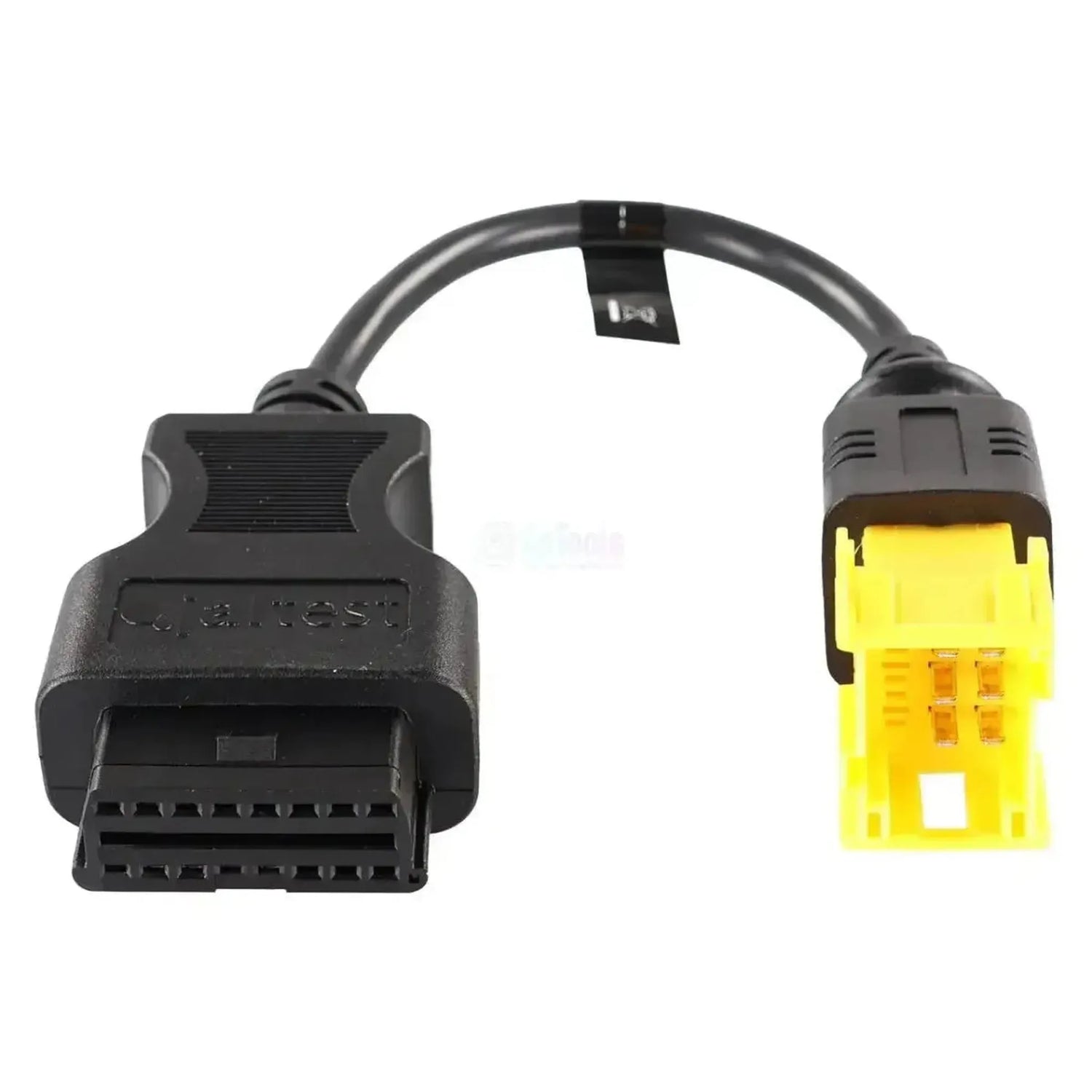

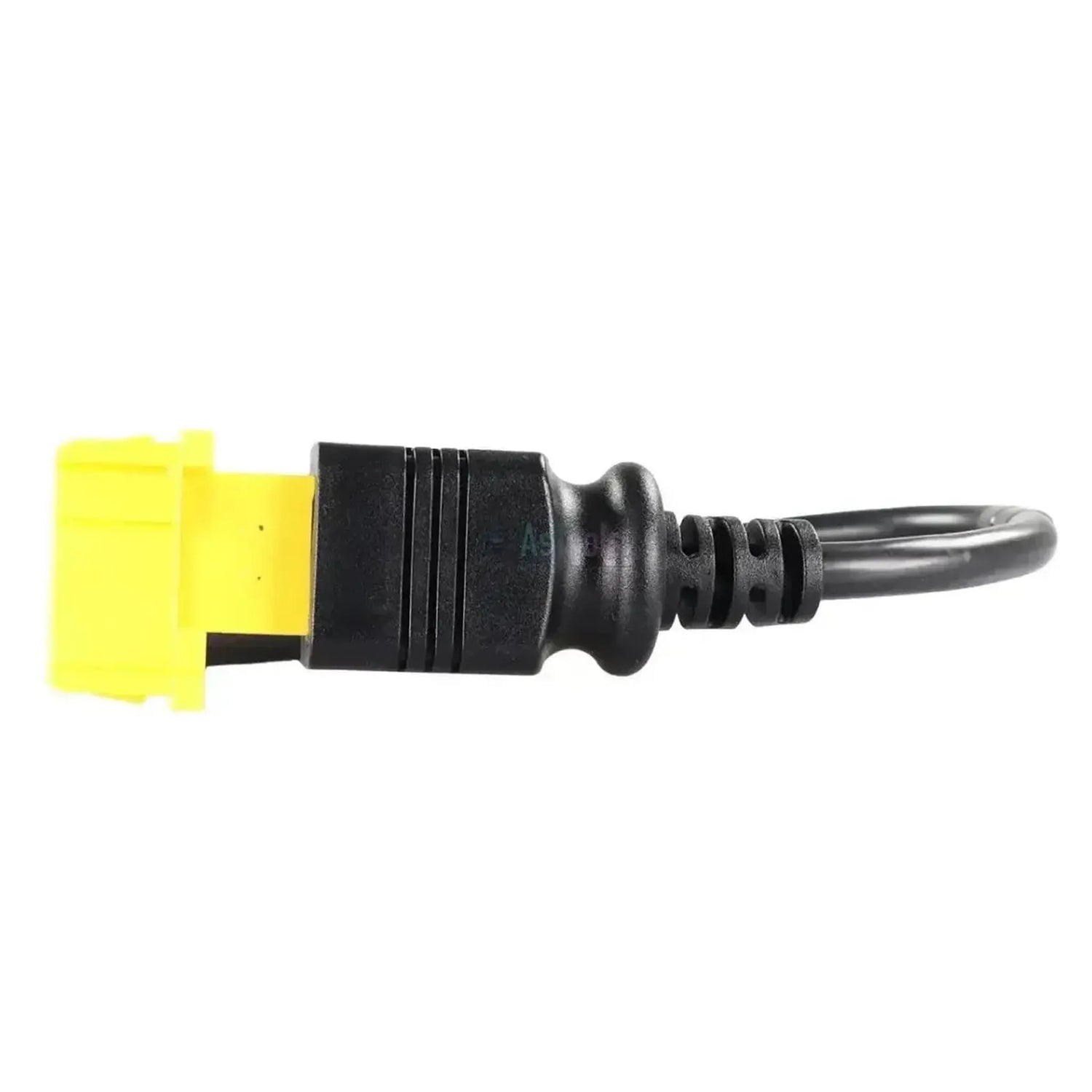

De Jaltest JDC309A brengt de MCP-diagnoseaansluiting van de ZF EcoLife-busautomaat naar de 16-pins OBD2-aansluiting waarin de diagnosekabel van de Jaltest Link valt. Aan de bakzijde zit een gele rechthoekige stekker in een zwart overgoten huis, met platte messen in plaats van ronde pennen en met borgnokken aan weerszijden. Die gele kleur onderscheidt hem meteen van de roomwitte ronde-penstekker van de Ecomat. Het snoer is 28 tot 30 cm lang.
Achter die stekker ligt de transmissieregeling van de EcoLife, die Jaltest in de dekking voert als EcoLife, de automatische versnellingsbak. De MCP-uitvoering is de variant met de 9-polige stekker; de andere EcoLife-uitvoering gaat via mini-USB en hoort bij JDC308A. Bij dit systeem ligt de nadruk op uitlezen en volgen: Foutcodes, meetwaarden, gegevens van de regeleenheid en live meekijken. De kabel werkt met Jaltest Link V8.1 en V9 en valt onder de module Jaltest CV.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de transmissieregeling van de EcoLife. Jaltest brengt de ZF-bakken onder in één dekkingsgroep voor ZF-transmissies. Binnen die groep heeft elke generatie haar eigen stekker.
Regeleenheden die u kunt benaderen
- EcoLife, automatische versnellingsbak: De ZF-busautomaat waarvoor deze kabel is gemaakt, met foutcodes, meetwaarden, gegevens van de regeleenheid en live meekijken.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de EcoLife-regeling uitlezen en na reparatie leegmaken.
- Meetwaarden bekijken: De actuele waarden van de sensoren op de bak.
- Live meekijken: De systeemwaarden tijdens bedrijf volgen, in cijfers en in grafiek.
Compatibele voertuigen en toepassingen
Bepalend is de stekker op de bak, niet het busmerk. Deze kabel hoort bij de ZF EcoLife-automaat in de MCP-uitvoering, te herkennen aan de gele rechthoekige stekker. De EcoLife kwam in 2008 op de markt als opvolger van de Ecomat en wordt sinds 2019 als EcoLife 2 geleverd. Welke van de twee aansluitingen op uw bak zit, ziet u aan de kleur en de vorm van de stekker.
Toepassing:
- Autobussen met een ZF EcoLife-automaat: In de MCP-uitvoering met de gele 9-polige diagnoseaansluiting.
- Busmerk niet bepalend: De kabel volgt de ZF-regeleenheid, niet de carrosseriebouwer.
- Ook naast de voertuigdiagnose: De EcoLife houdt daarnaast haar eigen diagnosestekker op de bak.
Verpakkingsinhoud
- 1x Jaltest (JDC309A) | ZF Ecolife (MCP) 9-pins OBD - 16-pins OBD2 Verloopkabel | Autobus
Technische specificaties
Algemeen
- De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
- Jaltest (Cojali)
- Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
- Verloopkabel
- Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
- CV bedrijfsvoertuigen
Aansluitingen
- Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
- De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
- 16-pins OBD2
- De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
- 9-pins OBD
- Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
- 28 tot 30 cm
Diagnosefuncties
- Of je foutcodes niet alleen kunt lezen maar ook wissen. Bij sommige systemen kan alleen lezen.Foutcodes wissen
- Ja
- Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
- Ja
Gebruik
- Referentienummer
- JDC309A
- Regeleenheden
- EcoLife (automatische versnellingsbak)
Overige specificaties
- Toepassing
- ZF EcoLife automatische versnellingsbak, MCP-uitvoering
