Jaltest  |  SKU: JDC546A

Jaltest (JDC546A) | ZF Ergopower 6-pins OBD - 16-pins OBD2 Verloopkabel | Werkvoertuig

€77,95 incl.
€64,42 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

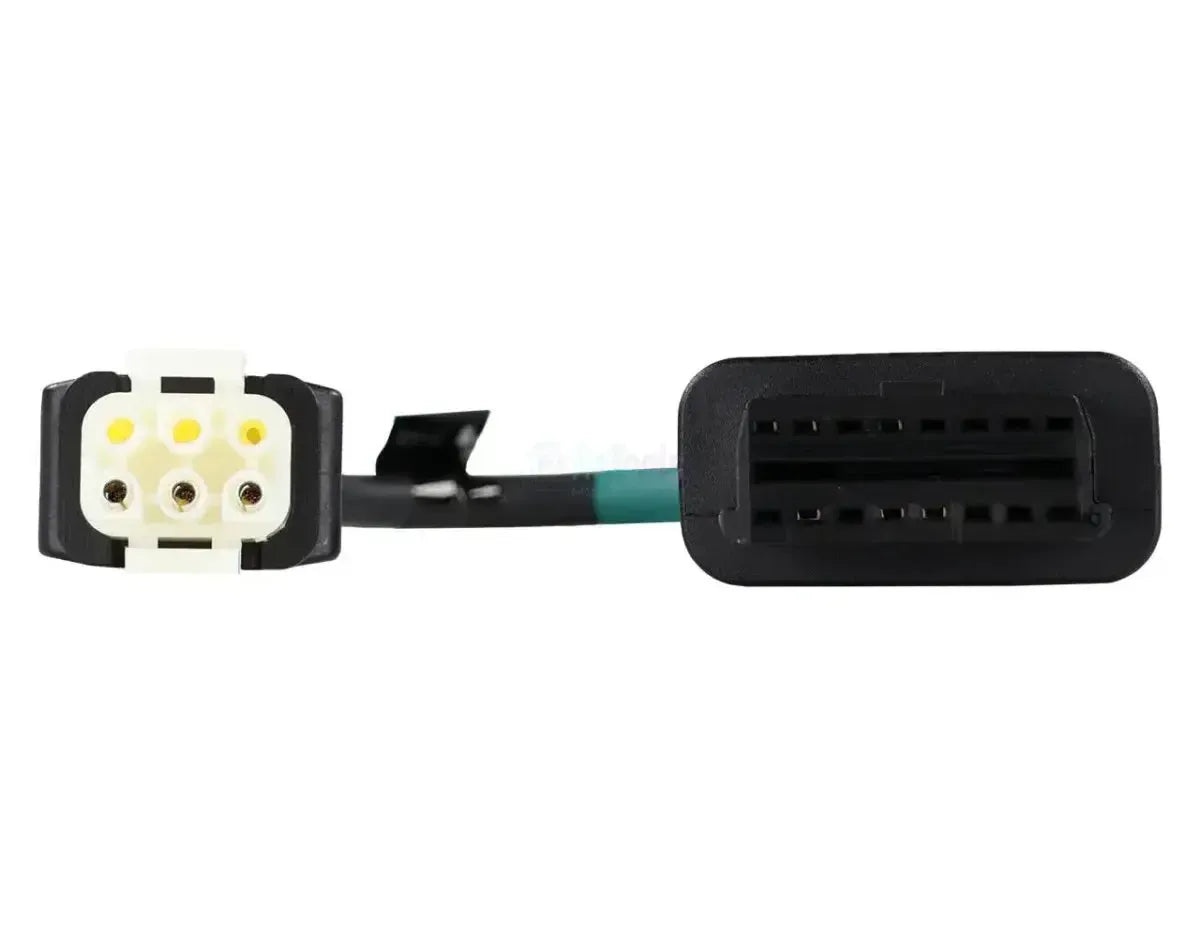

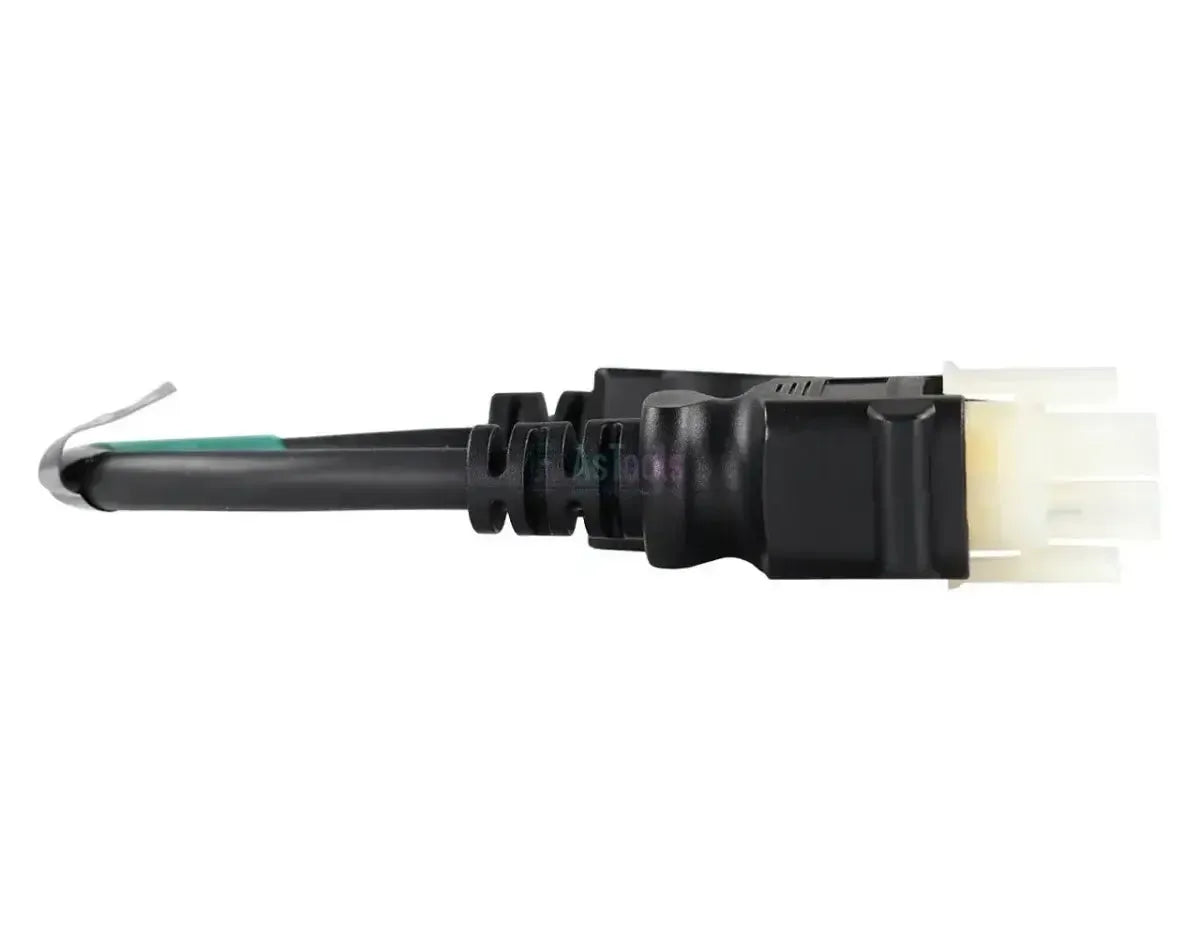

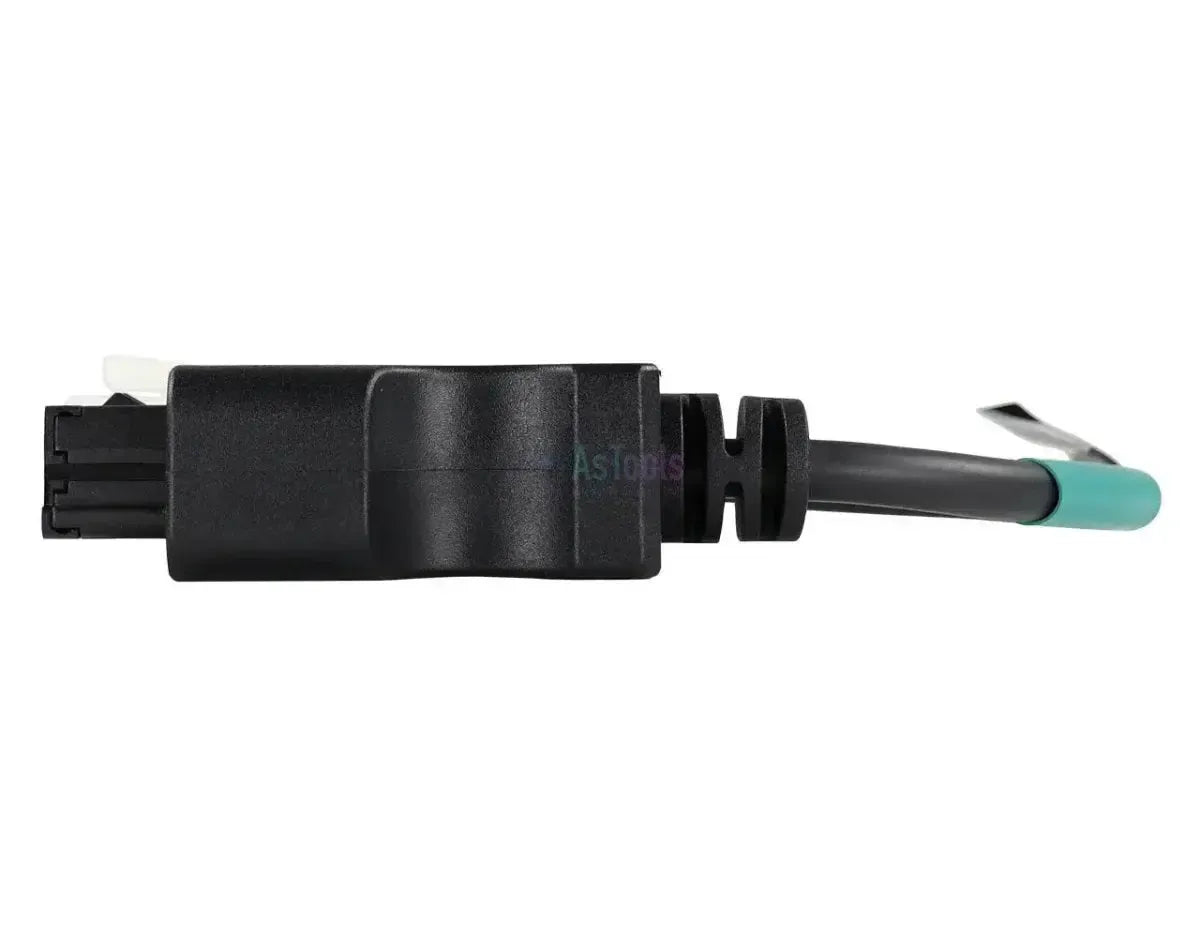

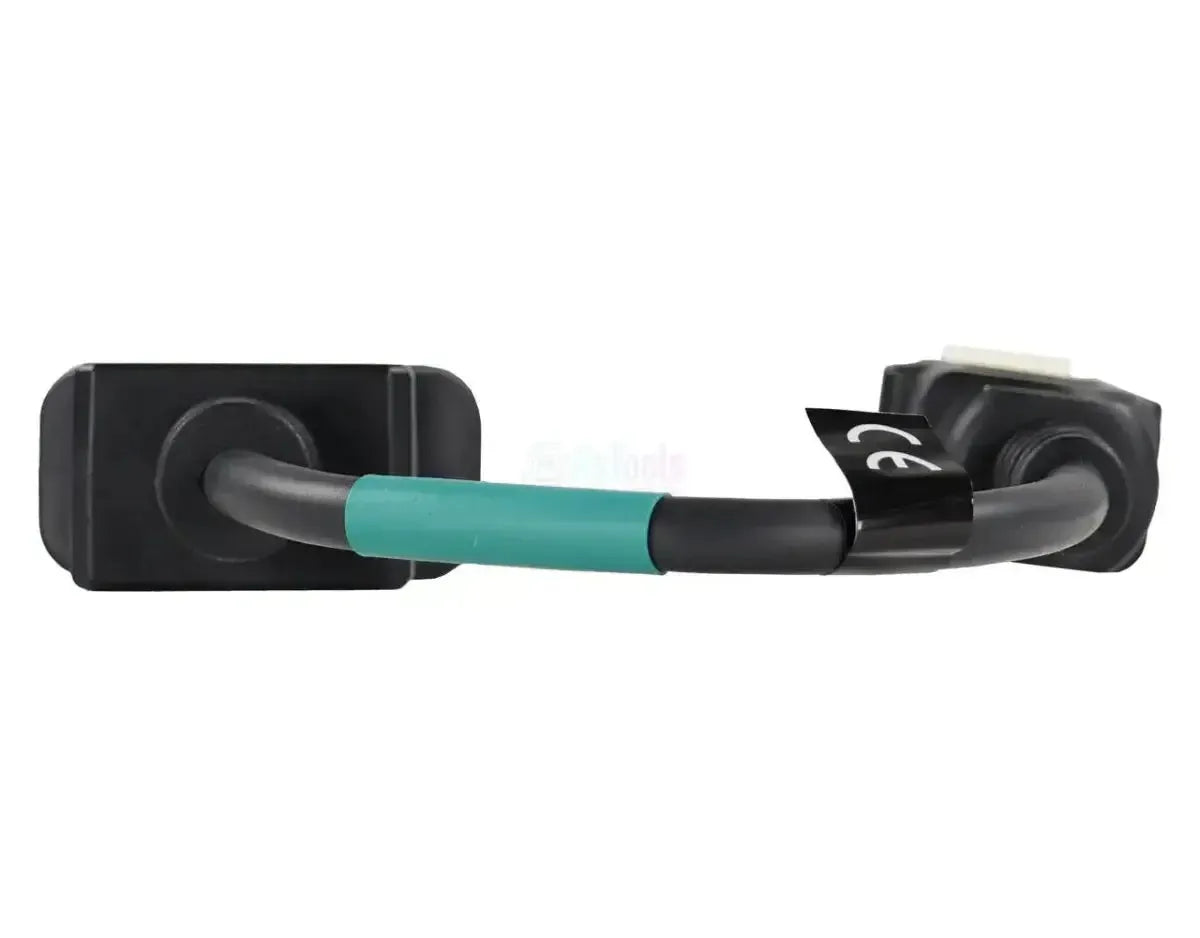

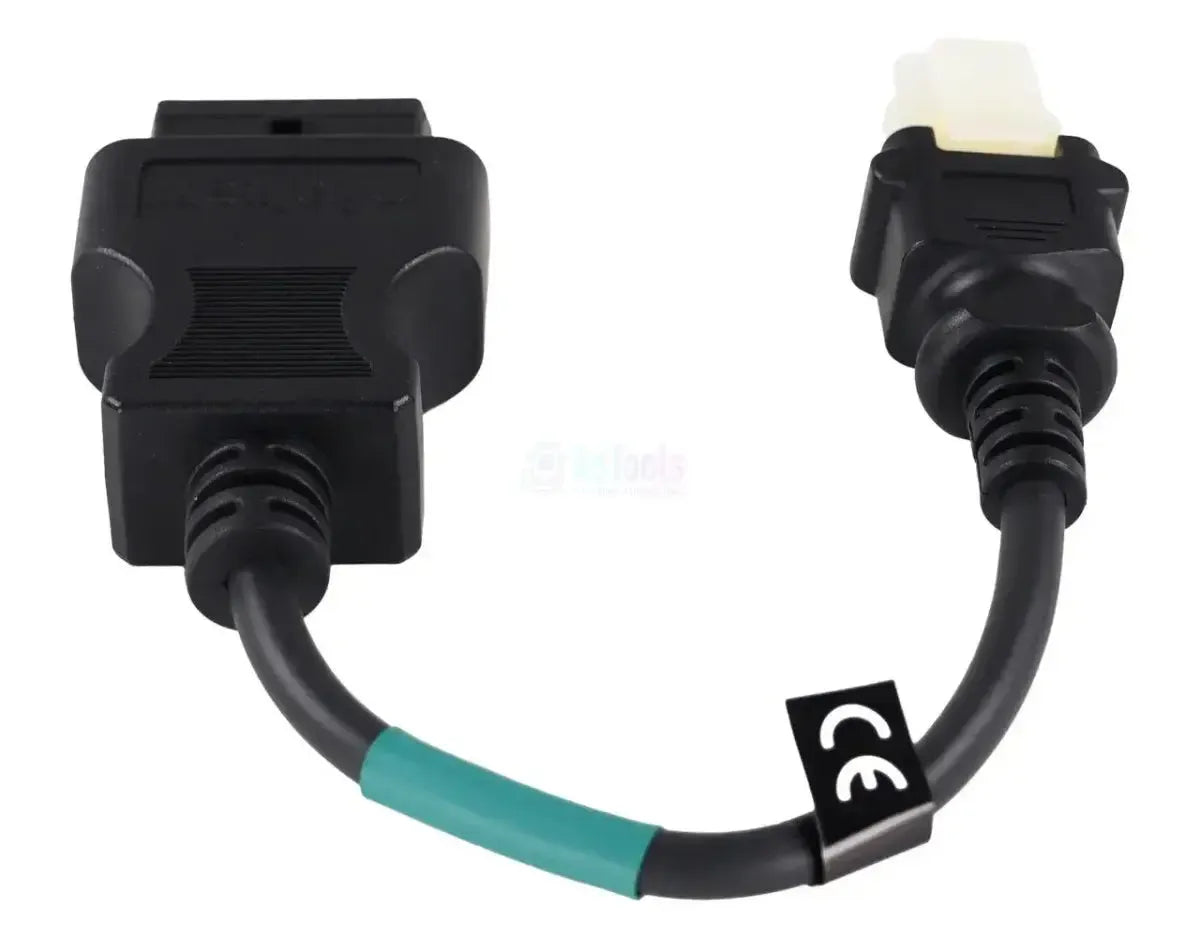

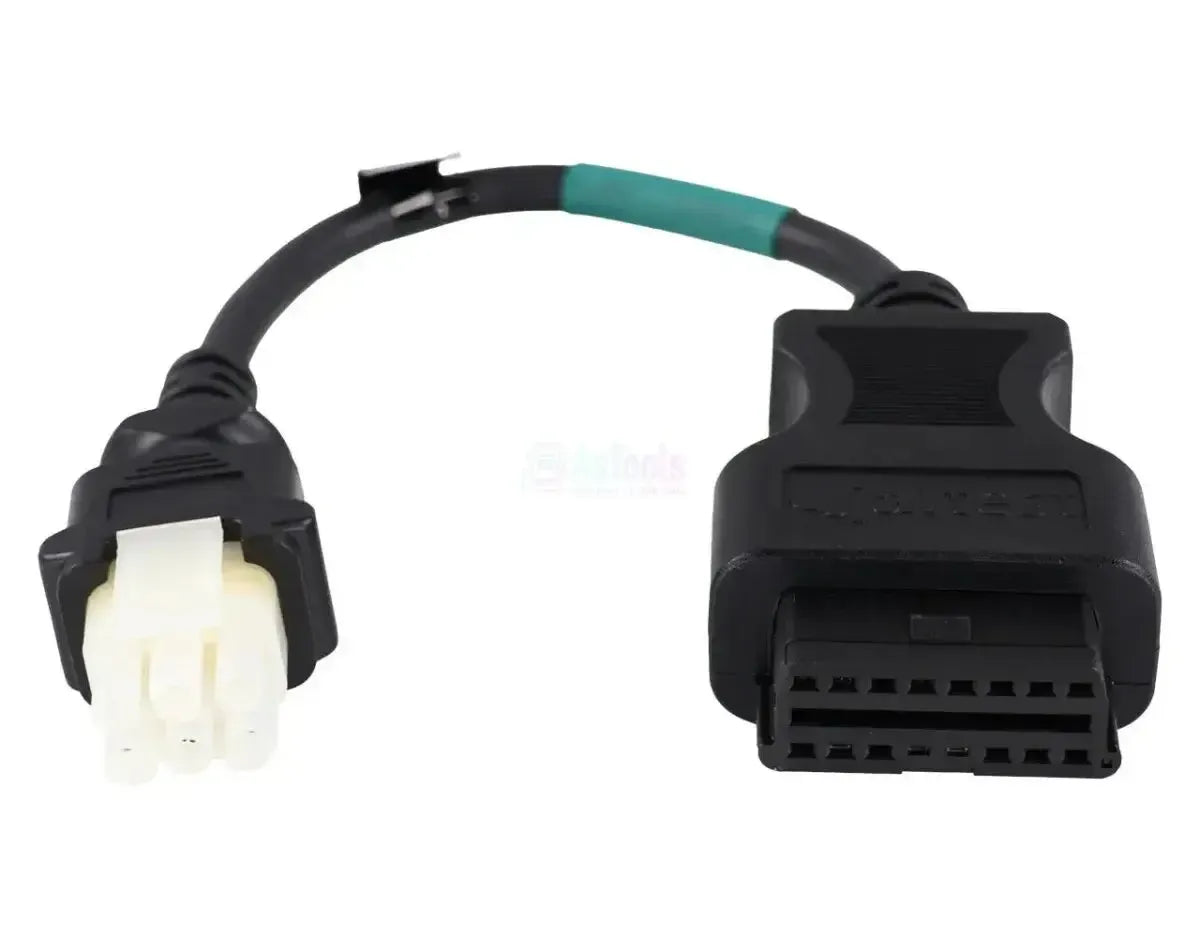

De Jaltest JDC546A brengt de 6-pins diagnoseaansluiting van de ZF Ergopower-transmissie naar de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de voertuigzijde zit een witte kunststof stekker met zes posities in twee rijen van drie, gevat in een zwart overgoten huis met een borglip aan de bovenzijde. Halverwege het snoer zit een turquoise markeerring; het snoer meet 28 tot 30 cm.

Met die verbinding leest de Jaltest-apparatuur de transmissieregeling ZF - Ergopower uit, de powershiftbak die ZF levert voor wielladers, dumpers en vergelijkbare machines. Jaltest voert die eenheid op onder Versnellingsbak, met foutcodes, meetwaarden, componenten aansturen, ECU-gegevens en kalibratie. Omdat de transmissieregeling bepalend is en niet het machinemerk, blijft de kabel bruikbaar op elke machine waarin ZF deze bak levert. De kabel werkt met Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.

PLUSPUNTEN

✔Werkt op elk machinemerk: Bepalend is de ZF Ergopower-transmissieregeling, niet de bouwer van de machine.
✔Bij ZF - Ergopower staan naast foutcodes ook componenten aansturen en kalibratie in de dekking.
✔Rechtstreekse toegang tot de aandrijflijn van de machine, los van de motorregeling.
✔Op het oog te herkennen aan de witte zespolige stekker en de turquoise markeerring op het snoer.

AANDACHTSPUNTEN

✕Alleen voor de 6-pins Ergopower-aansluiting; ZF gebruikt per bakfamilie een eigen diagnosestekker.
✕Bij ZF - Ergopower staan parameters en reset niet in de dekkingstabel.
✕Ergopower is de machinebak van ZF: De busautomaten hebben eigen kabels, met JDC307A voor de Ecomat 4, JDC308A en JDC309A voor de twee EcoLife-uitvoeringen en JDC303A voor de 3+6-polige ZF-aansluiting.
✕Welke regeleenheden verder in de machine zitten, verschilt per fabrikant: De motorregeling wordt via een eigen aansluiting benaderd.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de transmissieregeling van de ZF Ergopower-bak. Die eenheid staat los van de motorregeling en houdt een eigen diagnosestekker, ook op machines die daarnaast een andere aansluiting hebben. Hieronder staat wat Jaltest bij deze powershiftbak in de dekking voert.

Regeleenheden die u kunt benaderen

  • ZF - Ergopower, transmissieregeling: De powershiftbak waarvoor deze kabel is gemaakt; Jaltest voert hem op onder Versnellingsbak, met foutcodes, meetwaarden, componenten aansturen, ECU-gegevens en kalibratie.

Wat u kunt doen

  • Foutcodes lezen en wissen: Het foutgeheugen van de transmissieregeling uitlezen en na reparatie leegmaken.
  • Meetwaarden bekijken: De actuele waarden van de sensoren op de bak, zoals toerentallen en temperaturen.
  • Componenten aansturen: De koppelingen en ventielen van de powershiftbak rechtstreeks activeren om hun werking te beoordelen.
  • Kalibratie uitvoeren: De kalibratieprocedure die Jaltest voor de Ergopower aanbiedt, bijvoorbeeld na werk aan de bak.
  • Live datamonitoring: De systeemwaarden tijdens bedrijf volgen in cijfers en grafiek.

Compatibele voertuigen en toepassingen

Bepalend is de transmissie, niet het machinemerk. Deze kabel hoort bij de ZF Ergopower-powershiftbak en is daardoor breed inzetbaar. Voor werkmachines geldt geen verplichte diagnoseaansluiting, dus deze zespolige stekker blijft ook op nieuwere machines in gebruik. Welke diagnosestekker er bij u op de bak zit, controleert u aan de machine zelf voordat u bestelt.

Toepassing:

  • Werkmachines met een ZF Ergopower-powershiftbak: Zoals wielladers en knikdumpers.
  • Machinemerk niet bepalend: Jaltest voert de Ergopower op bij de machines waarin ZF de bak levert.
  • Bouwjaar niet bepalend: Voor werkmachines geldt geen verplichte diagnoseaansluiting, dus deze stekker blijft in gebruik.
💡
Goed om te weten: De zespolige witte stekker hoort bij de transmissieregeling van de Ergopower en zit doorgaans in de cabine of bij de regeleenheid van de bak. ZF gebruikt per bakfamilie een andere diagnosestekker, en aan de turquoise markeerring op het snoer herkent u deze kabel meteen. Controleer daarom eerst welke aansluiting op uw machine zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC546A) | ZF Ergopower 6-pins OBD - 16-pins OBD2 Verloopkabel | Werkvoertuig

Technische specificaties

Algemeen

De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
Jaltest (Cojali)
Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
Verloopkabel
Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
  • OHW bouw- en terreinmachines

Aansluitingen

Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
16-pins OBD2
De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
6-pins OBD
Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
28 tot 30 cm

Diagnosefuncties

Of je foutcodes niet alleen kunt lezen maar ook wissen. Bij sommige systemen kan alleen lezen.Foutcodes wissen
Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
Of je onderdelen zelf kunt laten werken vanuit het apparaat. Zo zie je of de storing bij het onderdeel of de bedrading zit.Componenten aansturen
Of je onderdelen of sensoren opnieuw kunt afstellen. Vaak nodig nadat een onderdeel is vervangen.Kalibraties uitvoeren

Gebruik

In welke Jaltest-kabelset deze kabel ook zit. Heb je die set al, dan heb je deze kabel misschien al.Onderdeel van kabelset
OHW-kabelset compleet
Referentienummer
JDC546A
Regeleenheden
ZF - Ergopower (transmissieregeling)

Overige specificaties

Toepassing
ZF Ergopower powershift-transmissie
Onderdeel van kabelset
OHW-kabelset compleet (70002026)
