Mercedes SD Connect C4 Multiplexer – Bananenstekkers Verloopkabel I...
De Mercedes Bananenstekker verloopkabel is een gespecialiseerde adapter die het mogelijk maakt om met de SD Connect C4 multiplexer klassieke Mercedes-Benz voertuigen uit te lezen. Deze modellen zijn niet uitgerust met een moderne diagnosepoort, maar gebruiken een diagnosebox met losse testbussen in het motorcompartiment.

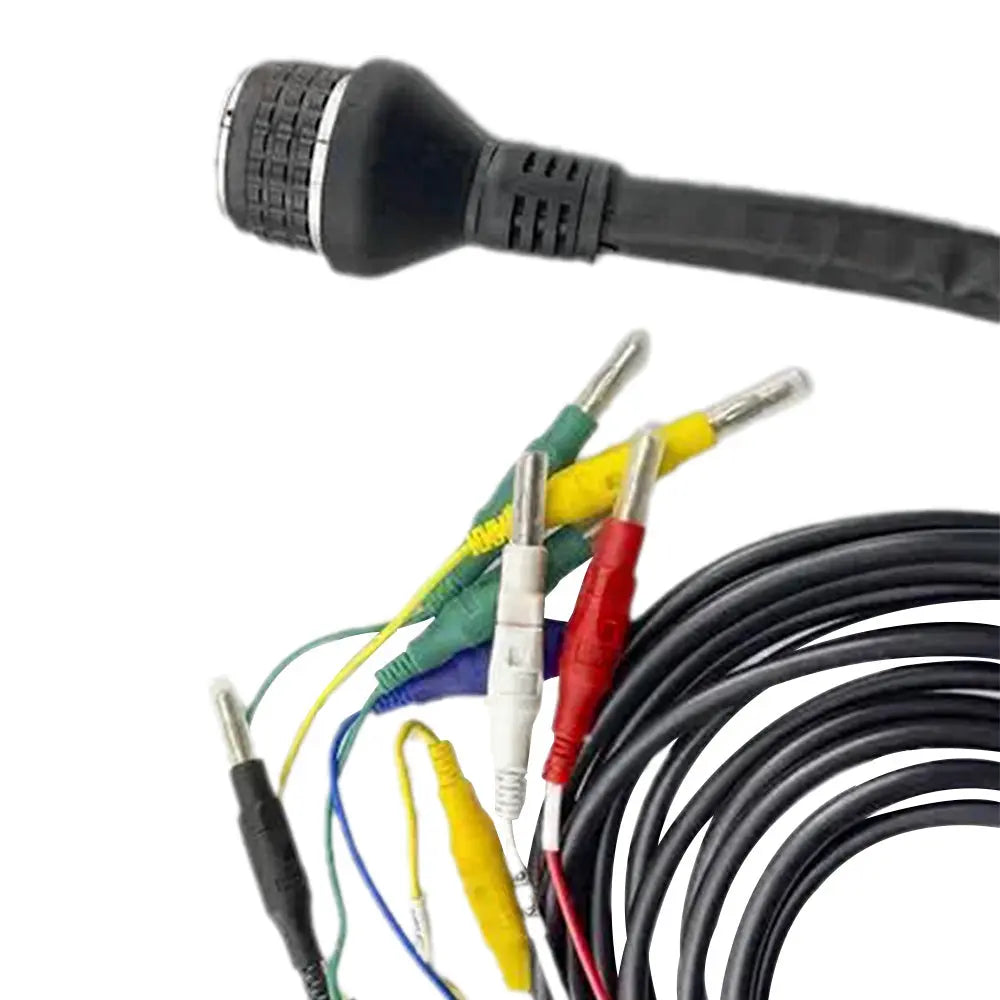

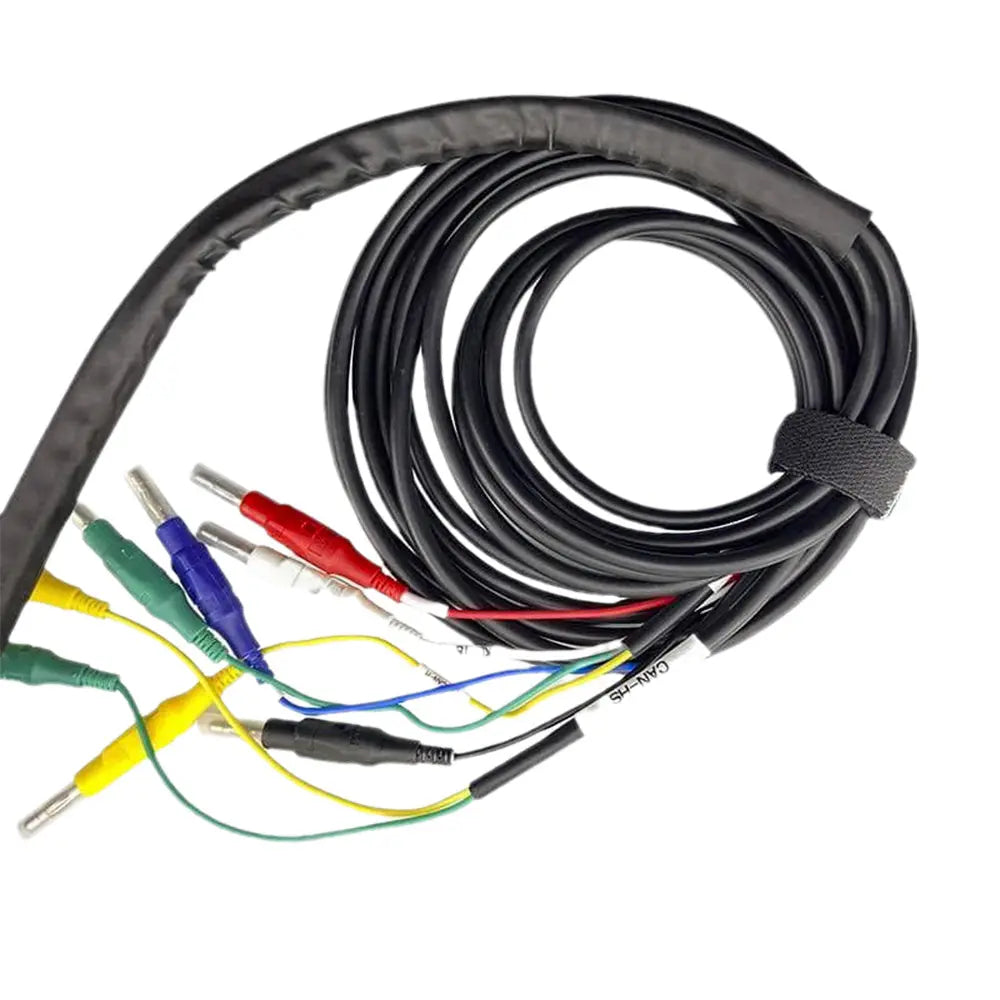

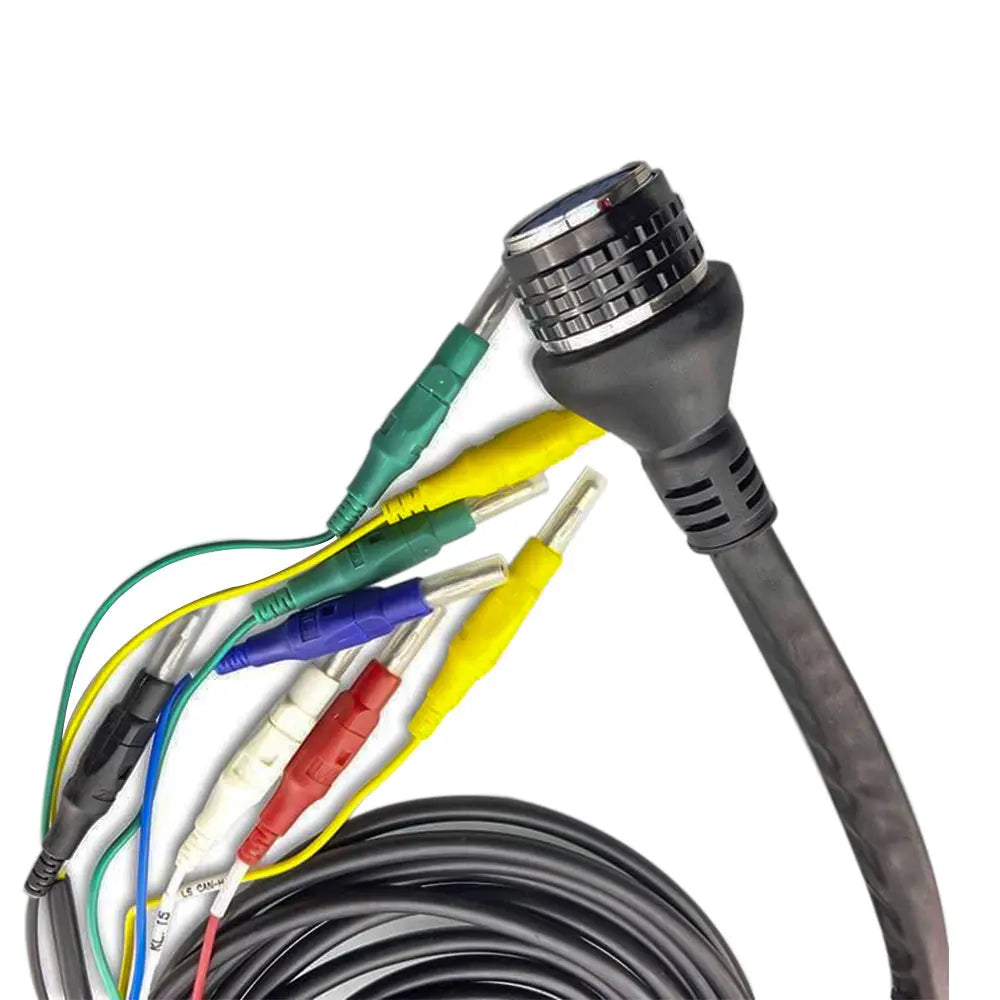

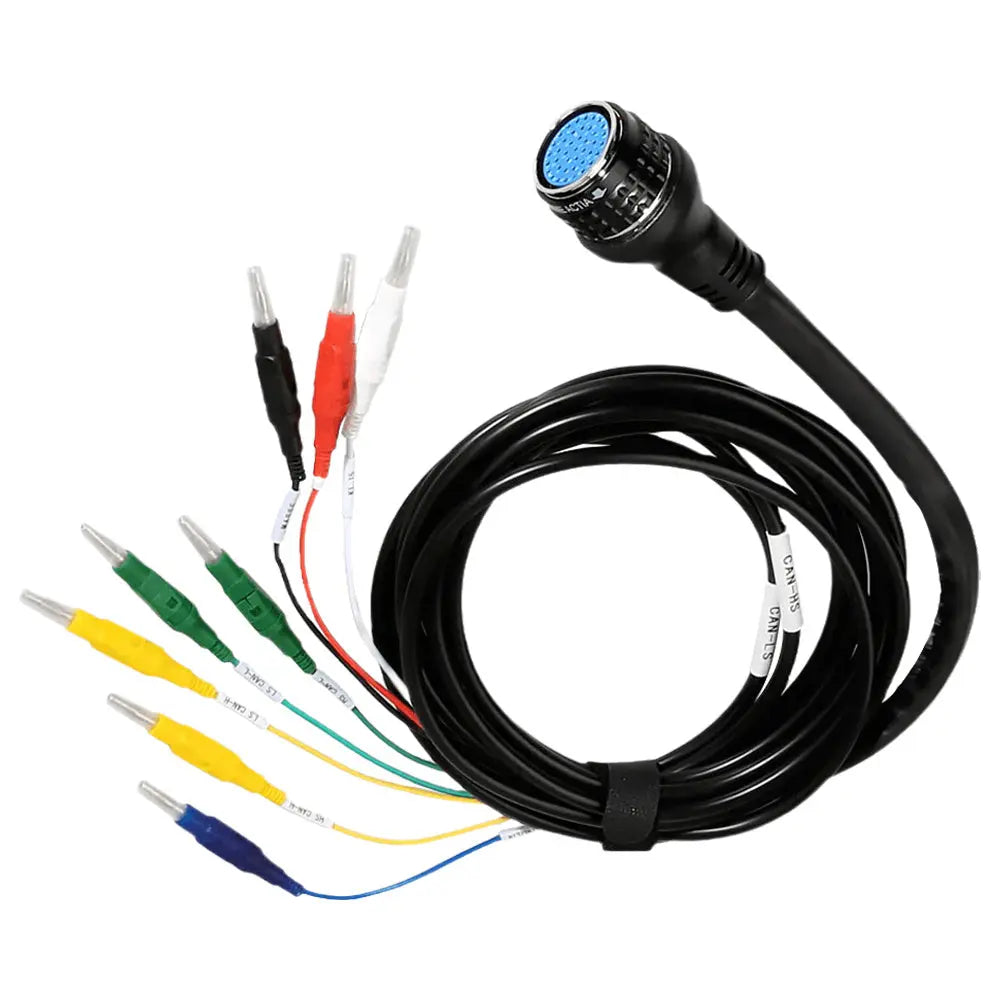

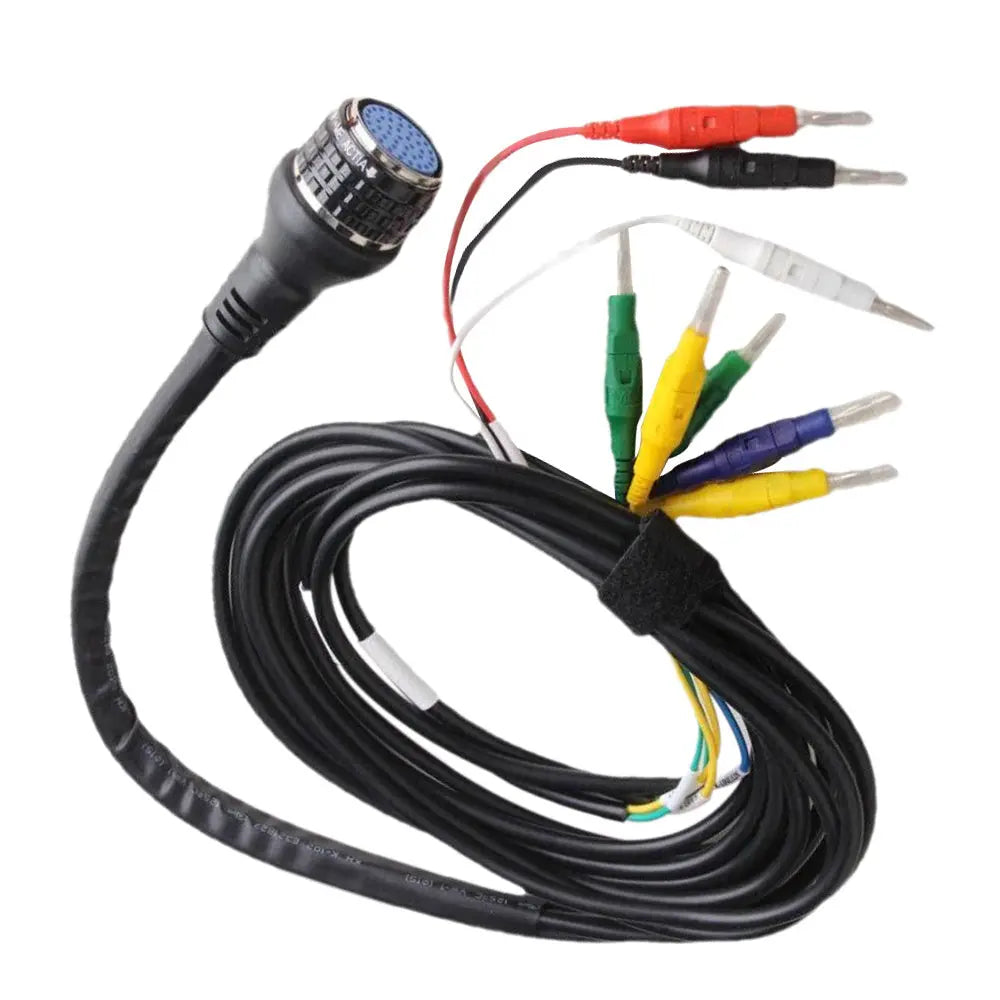

De kabel beschikt over een robuuste C4-connector aan de ene zijde en kleurgecodeerde 4mm banaanstekkers aan de andere zijde. Zo kan de gebruiker handmatig de juiste signaallijn selecteren, wat communicatie via HHT-WIN of Xentry mogelijk maakt – inclusief uitlezen van knippercodes en het uitvoeren van basale diagnosetests.
Toepassing en functionaliteit:
Deze kabel maakt handmatige diagnose mogelijk op oudere voertuigen zonder gestandaardiseerde OBD-aansluiting. Toepassingen omvatten:
- 12V-voeding: Rode stekker voor accuvoeding
- Massa-aansluiting: Zwarte stekker voor chassis/motorblok
- K-Line signaal: Gele of groene stekker aansluiten op gewenste testbus (bijv. motormanagement, ABS, airbag)
Gebruik in combinatie met HHT-WIN via Xentry/DAS-software of standalone tools met K-Line functionaliteit.
Compatibiliteit:
Hardwarecompatibiliteit:
- Mercedes-Benz SD Connect C4 multiplexer (origineel of hoogwaardige clone)
Voertuigcompatibiliteit: Klassieke modellen met diagnosebox (testbussen) – meestal geproduceerd vóór ca. 1994:
- W124 (E-Klasse, vroege uitvoeringen)
- W126 (S-Klasse)
- W201 (190-serie)
- R107 (SL-Klasse, late modellen)
Let op: Niet geschikt voor voertuigen met een 38-pins of 14-pins diagnosepoort.
Verpakkingsinhoud:
- 1x Mercedes Bananenstekker Verloopkabel voor SD Connect C4
Technische specificaties:
| Specificatie | Beschrijving |
|---|---|
| Connector A | Mercedes SD Connect C4-specifieke circulaire male connector |
| Connector B | Meerdere 4mm banaanstekkers (rood, zwart, geel/groen) |
| Type kabel | Passieve diagnose-adapterkabel voor klassieke voertuigen |
| Kabellengte | Circa 1 meter (afhankelijk van fabrikant) |
| Pinout | Voeding, massa en signaalpinnen handmatig aan te sluiten via testbussen |
