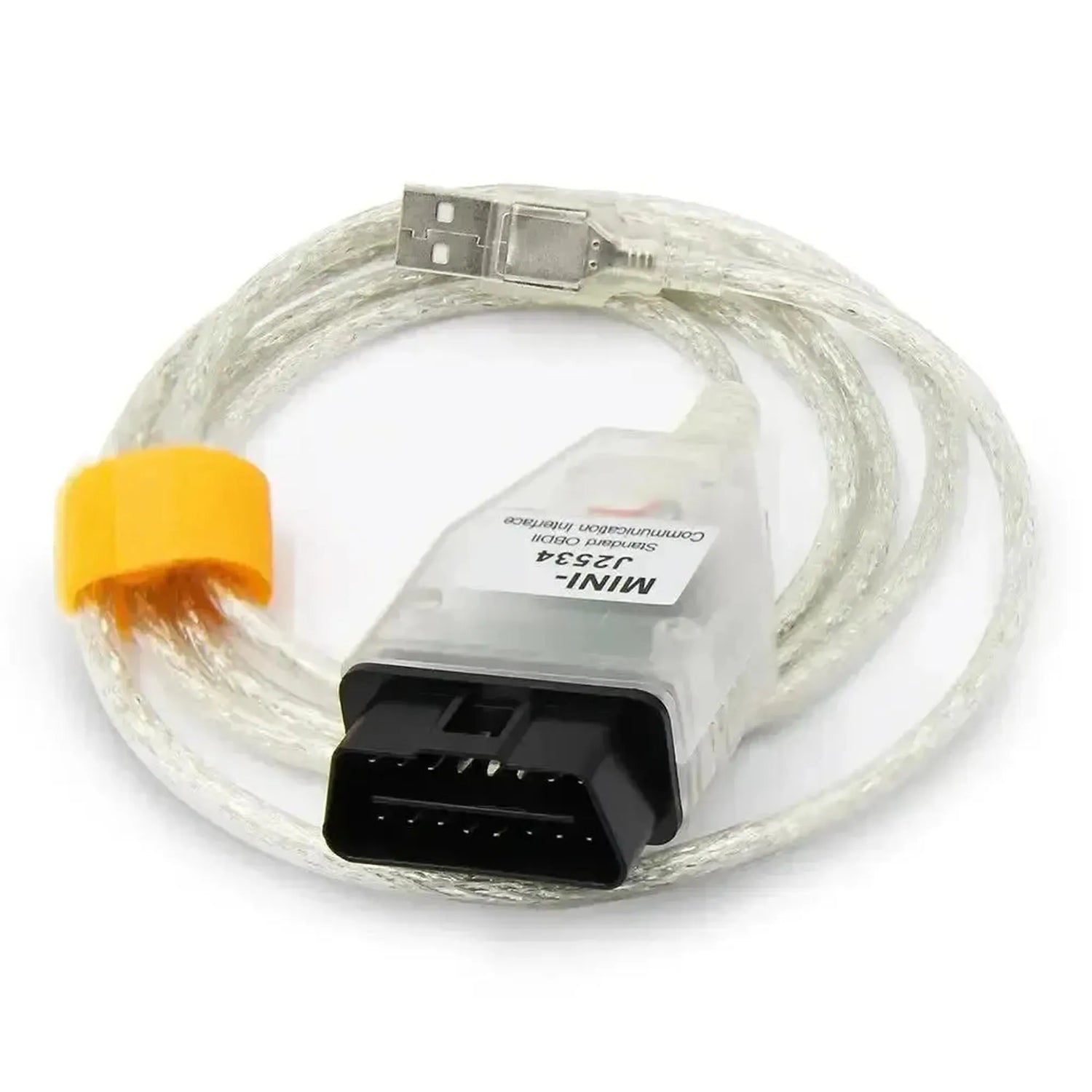

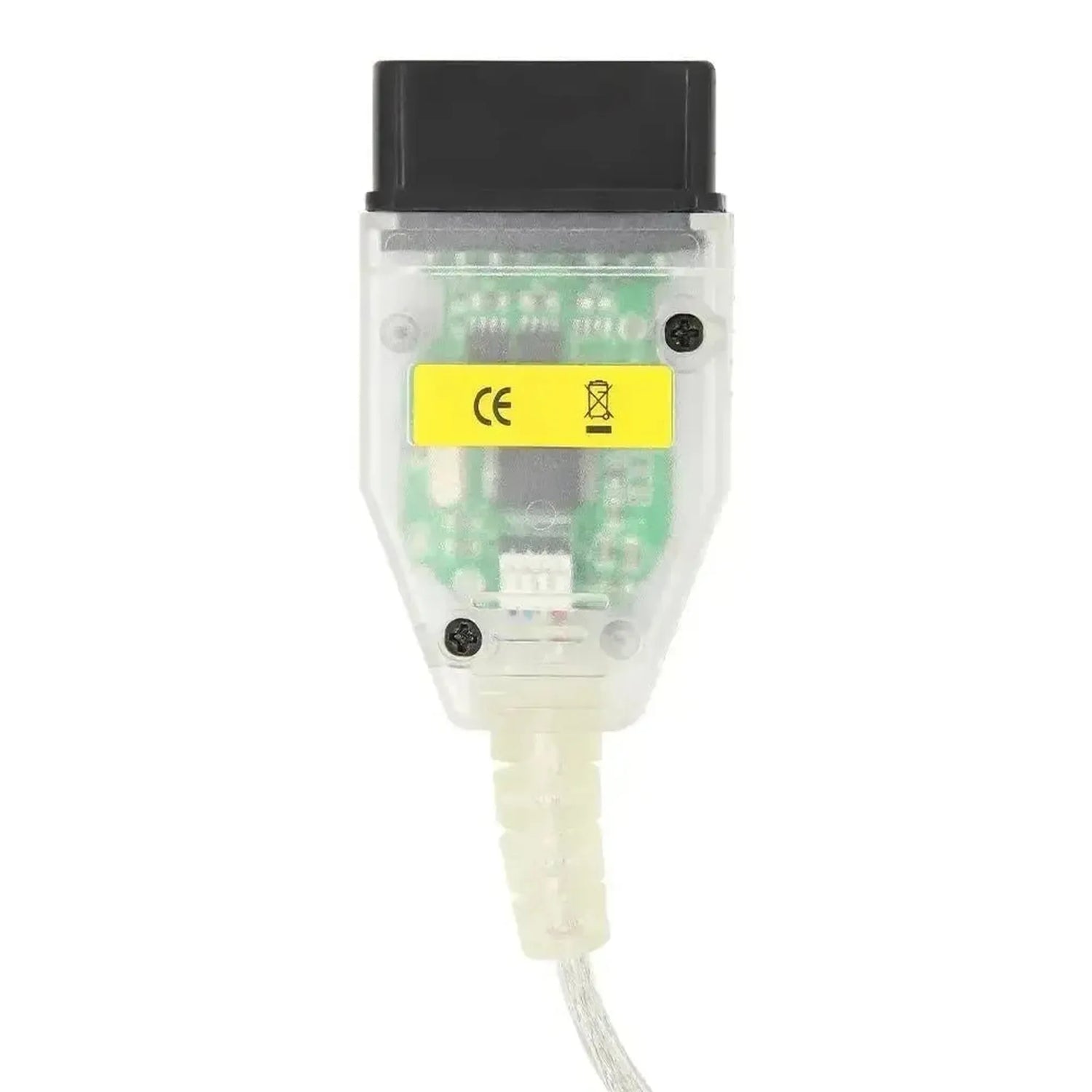

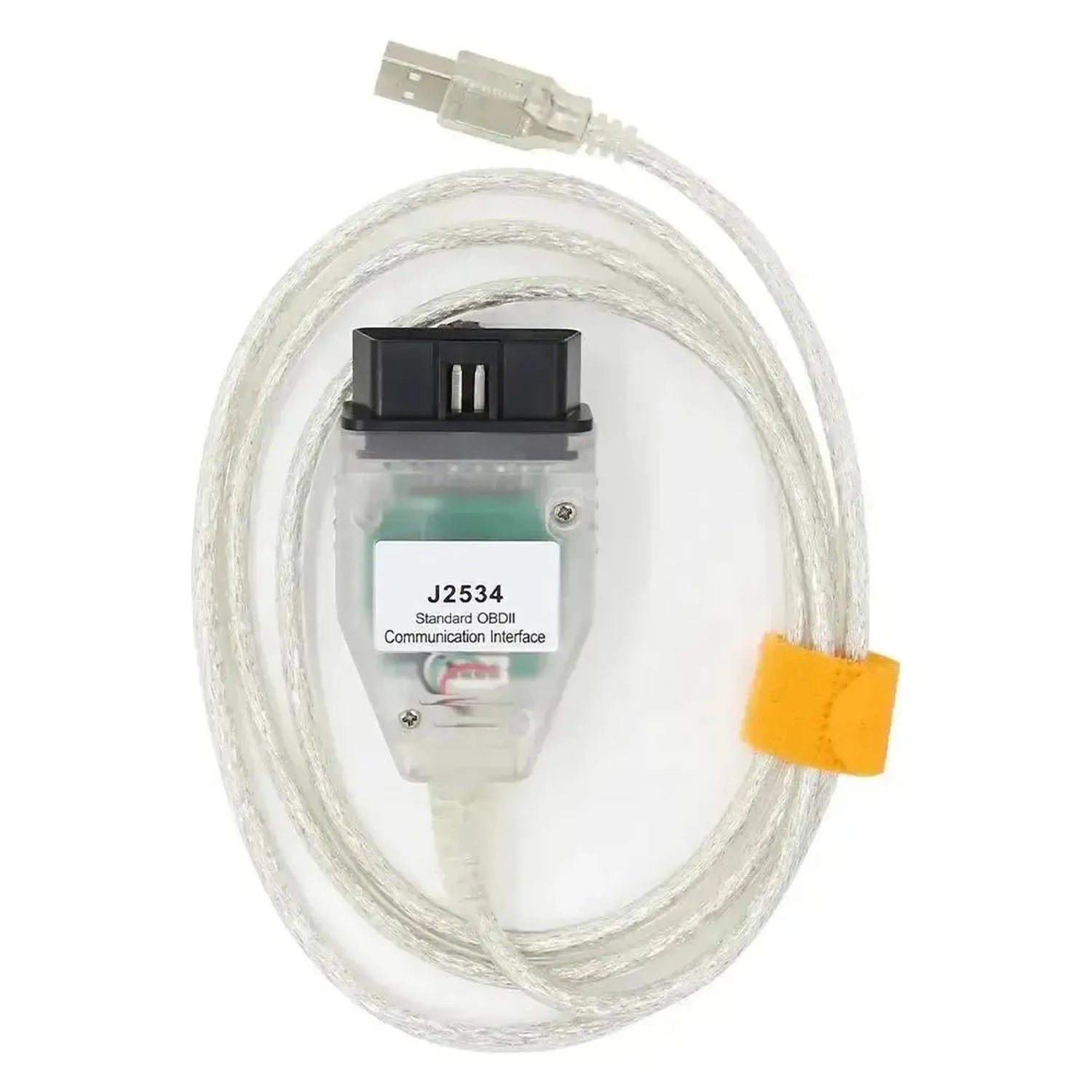

De MINI-VCI J2534 interfacekabel is een voertuigspecifieke communicatie-interface ontworpen voor de fysieke verbinding tussen een computer en de diagnosepoort van een voertuig. Deze diagnosekabel maakt gebruik van een standaard 16-polige OBD2-connector aan de voertuigzijde en een USB Type-A-connector aan de pc-zijde. De verbinding faciliteert een directe seriële dataoverdracht, waardoor het extern uitlezen, coderen en programmeren van voertuigmodules mogelijk wordt gemaakt. Dit type kabel is specifiek ontworpen voor gebruik als pass-thru apparaat in combinatie met specifieke dealerniveau fabriekssoftware.
Technisch functioneert de interfacekabel als een brug tussen de interne voertuignetwerken en de externe diagnosesoftware door te werken volgens de SAE J2534 pass-thru standaard. Tijdens het diagnoseproces vertaalt de geïntegreerde chipset, zoals een FTDI-controller, de signalen van het voertuig naar USB-dataseries die door de computersoftware worden verwerkt. De communicatie verloopt hierbij via diverse hardwareprotocollen, waaronder CAN, K-Line en SAE J1850. Dit garandeert dat een diagnosetechnicus de interface kan inzetten voor het opzetten van een bidirectionele communicatiesessie met de stuurapparaten, het opvragen van actuele datastromen en het wegschrijven van nieuwe moduleconfiguraties tijdens de werkzaamheden.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De MINI-VCI J2534 biedt een reeks diagnostische functionaliteiten voor het grondig analyseren van voertuignetwerken en stuurapparaten. De kabel vormt de fysieke laag om commando's vanuit de software door te sturen naar het voertuig.
- Foutcodes uitlezen en wissen: Het communiceren met elektronische stuurapparaten (ECU's) om diagnostische foutcodes (DTC's) te scannen, te identificeren en de bijbehorende storingsindicaties te resetten.
- Live data weergave: Het realtime monitoren van ingangssignalen en meetwaarden, zoals accuspanning, inlaatluchttemperatuur, brandstofdruk en motortoerental voor dynamische diagnoses.
- Actuatortesten: Het via de software handmatig aansturen van specifieke voertuigcomponenten (zoals EGR-kleppen, relais of injectoren) om de fysieke en elektronische werking te verifiëren.
- Onderhoudsresets uitvoeren: Het digitaal terugstellen van de service-intervallen en inspectiemeldingen in het instrumentenpaneel na het voltooien van onderhoudswerkzaamheden.
Speciale functies en mogelijkheden
Voor gevorderde gebruikers en diagnosetechnici ontsluit de interfacekabel diverse programmeer- en kalibratiemogelijkheden die de standaard OBD2-functionaliteit overstijgen.
- Modulecodering: Het aanpassen van hexadecimale waarden binnen een stuurapparaat om nieuwe configuraties, verborgen functies of naderhand ingebouwde componenten in te leren.
- Sleutelprogrammering: Het registreren van nieuwe of vervangende transponders in het startonderbrekersysteem (Immobilizer ECU) via de beveiligde dealertoegang in de software.
- Stuurhoeksensor kalibreren: Het uitvoeren van een inleerprocedure om de nulstand van de stuurhoeksensor (SAS) opnieuw vast te leggen in de ABS/ESP-module na werkzaamheden aan de stuurinrichting.
- Pass-thru communicatie: Het direct doorzetten van ruwe dataverzoeken vanuit specifieke pc-software naar het CAN-bus netwerk conform de industriestandaard J2534-1.
Compatibele voertuigen
Deze interfacekabel is specifiek geoptimaliseerd voor communicatie met voertuigmodellen van onderstaande fabrikanten die zijn uitgerust met een 16-polige OBD2-poort (DLC3).
Toyota:
- Alle personenwagens en lichte bedrijfswagens: (1996 - heden)
Lexus:
- Alle modellen: (1996 - heden)
Scion:
- Alle modellen: (Productiejaren tot stopzetting merk)
Compatibele software en besturingssystemen
Voor de werking van de MINI-VCI J2534 is een pc met geschikte diagnosesoftware en de correcte hardware-stuurprogramma's vereist.
Compatibele software:
- Toyota Techstream (TIS): Volledige voertuigdiagnose, actieve tests, kalibraties en het programmeren van modules.
Besturingssystemen:
- Windows: XP, 7 (32-bit wordt sterk aanbevolen voor maximale stabiliteit van de firmware), 8, 10 (met handmatige 64-bit registry-configuratie).
Verpakkingsinhoud
- 1x MINI-VCI J2534 | Interfacekabel
- 1x CD met stuurprogramma's
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Productmerk | MINI-VCI |
| Productmodel | J2534 |
| Productcategorie | Interfacekabel |
| Voertuigconnector | 16-pin OBD2 (SAE J1962) |
| Computerconnector | USB Type-A |
| Ondersteunde protocollen | K-Line ISO 9141, KWP 2000 ISO 14230-4, SAE J1850 PWM/VPW, CAN 2.0B ISO 11898, CAN ISO 15765-4 |
| Communicatiestandaard | SAE J2534-1 Pass-Thru |

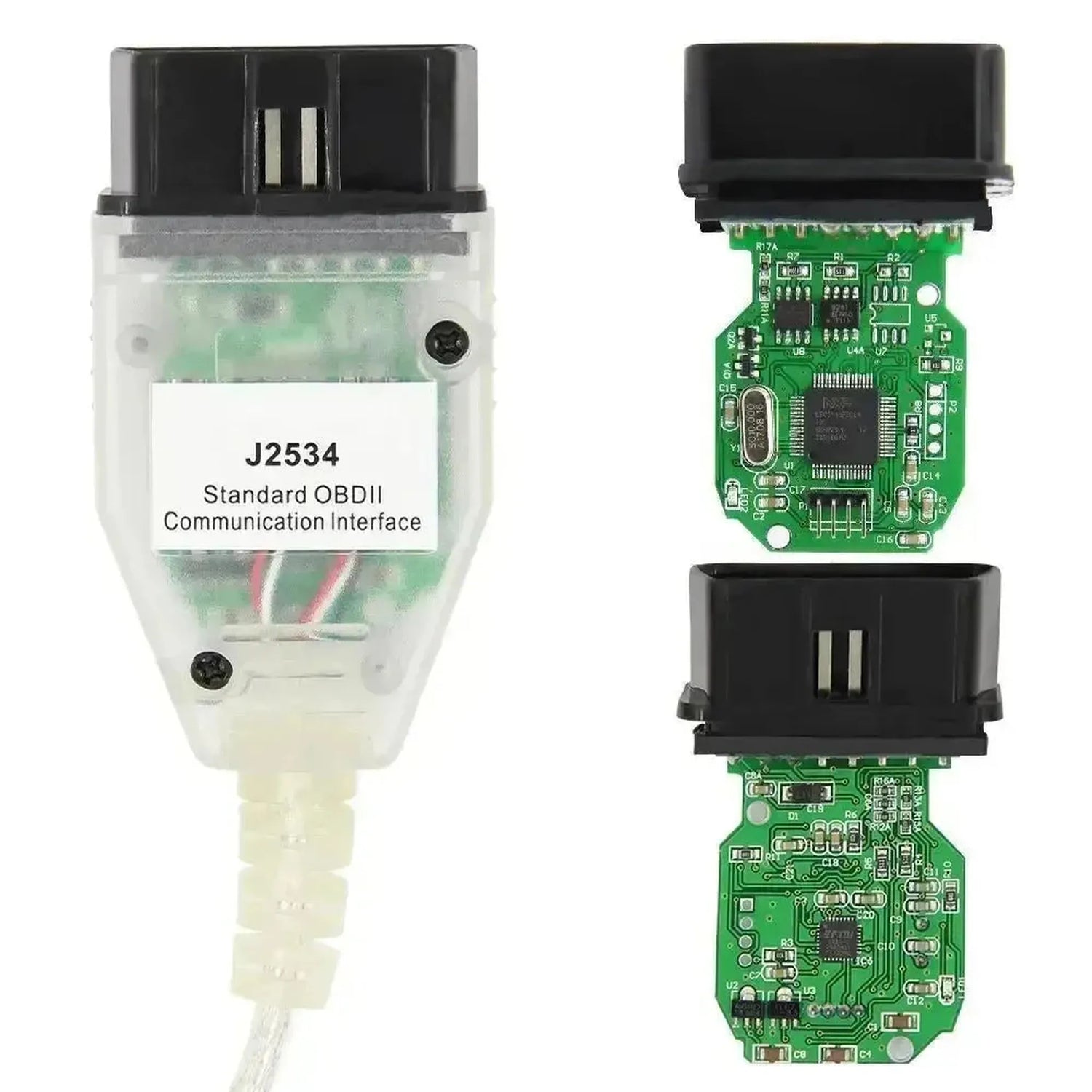

| Interne chipset | FTDI-chip (FT232RL of FT232RQ) |
| Werkspanning | 12V (voeding vanuit OBD-poort voertuig) |
| Kabellengte | Circa 1,5 meter |
