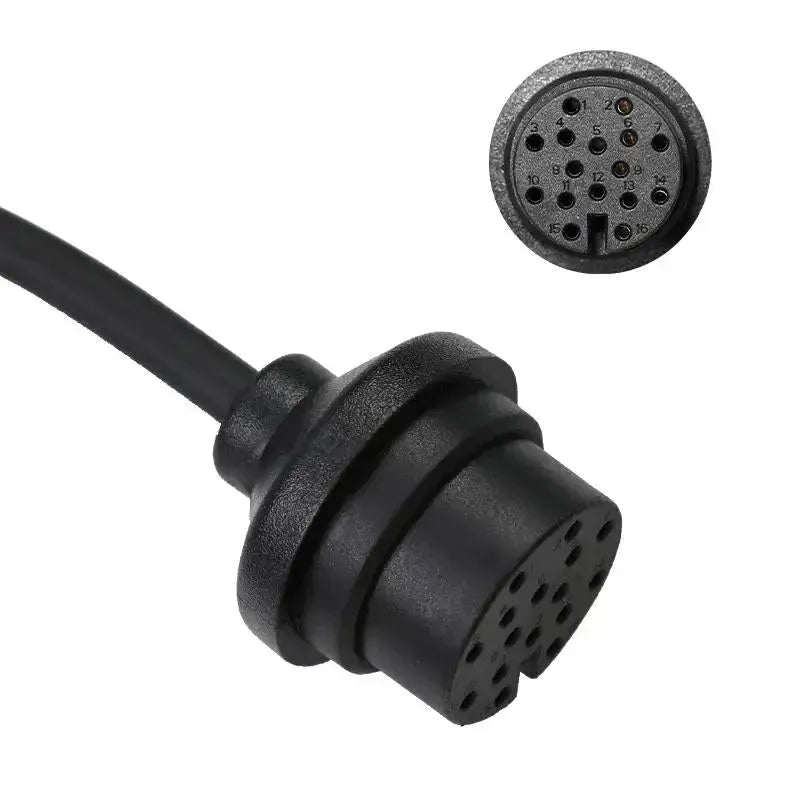

De OBDSTAR TCM-022 is een verloopkabel met aan de voertuigzijde een 16-pins stekker voor de Continental transmissiebesturingseenheid en aan de apparaatzijde een 15-pins DB15-connector. De 16-polige zijde gaat op de poort van de Continental TCU in de mechatronische eenheid van een ZF 6HP-automaat, zoals toegepast in de 6HP19, 6HP21, 6HP26 en aanverwante varianten.
De mechatronische eenheid zit intern in het versnellingsbakdeksel en heeft daarom een eigen connector op de module zelf. Via die aansluiting is bekabelde toegang tot de TCM mogelijk buiten de voertuig-OBD2-poort om, ook wanneer de CAN-bus of K-line niet bereikbaar is via de standaard diagnosekoppeling. Die route wordt gebruikt wanneer de versnellingsbak los van het voertuig op de werkbank wordt behandeld, of wanneer communicatieproblemen via het voertuig de diagnose blokkeren. De kabel ontsluit uitsluitend Continental-eenheden in de ZF 6HP-serie; dezelfde bak met een TCU van een andere leverancier valt erbuiten. Uitlezen, herprogrammeren en kalibreren is bovendien alleen mogelijk voor zover de software van uw eigen OBDSTAR-apparaat dat ondersteunt.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De TCM-022 verbindt de Continental transmissiebesturingseenheid in een ZF 6HP-automaat met de DB15-ingang van uw OBDSTAR-apparaat.
Regeleenheden die u bereikt
- Continental TCU in de ZF 6HP: De transmissiebesturingseenheid in de mechatronische eenheid, via de 16-polige poort op de module.
- Uitgebouwde versnellingsbak: Dezelfde aansluiting is bruikbaar wanneer de bak uitgebouwd is en extern van spanning wordt voorzien.
Wat u kunt doen
- TCM uitlezen: De huidige softwareversie, kalibratieparameters en foutcodes uit de Continental eenheid halen via de bekabelde verbinding.
- TCM programmeren: Nieuwe software of aanpassingen wegschrijven, ook wanneer communicatie via het voertuig door storingen op de CAN-bus niet mogelijk is.
- TCM kalibreren: De adaptieve parameters van de versnellingsbak opnieuw instellen na vervanging of herstel van de mechatronische eenheid.
- Werkbankdiagnose uitvoeren: De TCM benaderen met de bak uitgebouwd en extern van spanning voorzien.
- Let op: Welke van deze bewerkingen mogelijk zijn, hangt af van de software en licentie van uw OBDSTAR-toestel; de kabel bepaalt alleen het pad.
Compatibele voertuigen en toepassingen
Bepalend is de leverancier van de TCM in de ZF 6HP-bak, niet het model. De onderstaande voertuigen zijn uitgerust met een Continental TCM in de ZF 6HP-automaat en zijn daarmee geschikt voor deze kabel in combinatie met OBDSTAR-apparatuur.
BMW:
- 1-Serie E81 / E82 / E87 / E88: 120i, 125i, 130i, 135i, 120d, 123d (2004–2013)
- 3-Serie E90 / E91 / E92 / E93: 320i, 325i, 330i, 335i, 320d, 330d, 335d (2005–2013)
- 5-Serie E60 / E61 LCI: 520i, 523i, 525i, 530i, 535i, 550i, 520d, 525d, 530d, 535d (2007–2010)
- 6-Serie E63 / E64 LCI: 630i, 650i, 635d (2007–2010)
- 7-Serie E65 / E66 LCI: 730d, 740i, 750i – vroege 6-traps modellen (2005–2008)
- 7-Serie F01 / F02: Vroege 6-traps modellen 730d, 740i, 750i (2008–2012)
- X1 E84: Met 6-traps automaat (2009–2015)
- X3 E83 LCI: Met 6-traps automaat (2006–2010)
- X5 E70: Met 6-traps automaat (2006–2013)
- X6 E71: Met 6-traps automaat (2008–2014)
- Z4 E89: 23i, 30i, 35i (2009–2016)
Land Rover:
- Discovery 4: Vroege 6-traps modellen (2010–2013)
- Range Rover Sport L320 Facelift: 5.0L V8 en 3.0 TDV6 (2010–2013)
- Range Rover Vogue L322: 5.0L V8 (2010–2012)
Verpakkingsinhoud
- 1x OBDSTAR (TCM-022) | Continental (6HP) 16-pins TCM – 15-pins DB15 Verloopkabel | Personenauto
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | OBDSTAR |
| Artikelnummer | TCM-022 |
| Type | Verloopkabel |
| Toepassing | Uitlezen, programmeren en kalibreren van Continental TCM-eenheden in ZF 6HP-automaten |
| Aansluiting voertuigzijde | Continental (6HP) 16-pins TCM |
| Aansluiting apparaatzijde | 15-pins DB15 |
| Communicatie | Directe TCM-verbinding, ook bij niet-bereikbare CAN-bus of K-line |
| Regeleenheden | Continental transmissiebesturingseenheid (TCU) in de mechatronische eenheid |
| Segment | Personenauto |
| Ondersteunde merken | BMW en Land Rover |
| Modelbereik | Modellen met een ZF 6HP-automaat met Continental mechatronische eenheid |
| Nodig om te gebruiken | OBDSTAR programmeur met 15-pins DB15-interface, zoals de DC706 met MP001-kit |
| Gewicht | 0,1 kg |
