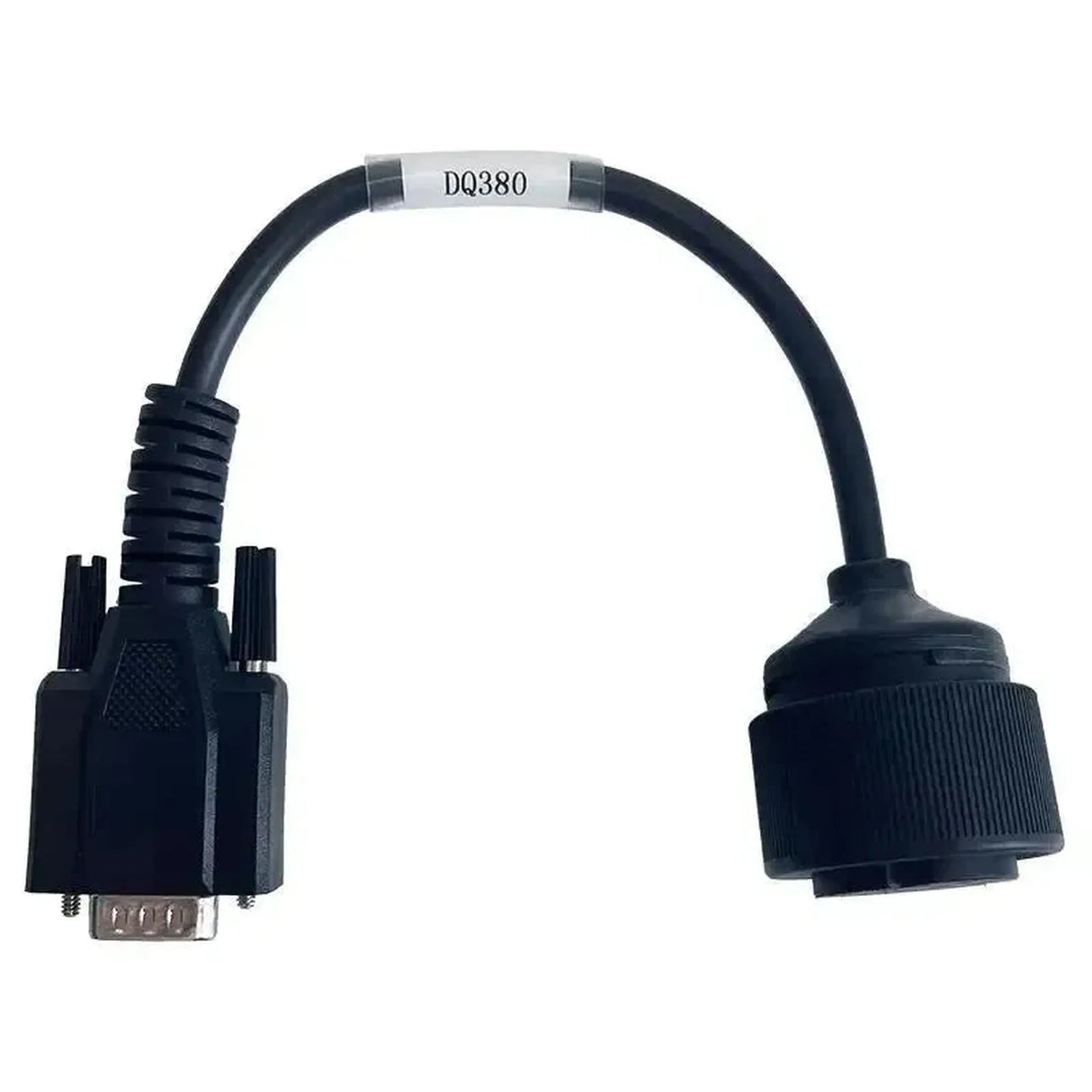

De OBDSTAR TCM-005 verbindt een 16-pins TCM-aansluiting aan de voertuigzijde met een 15-pins DB15-connector aan de apparaatzijde. De kabel is bedoeld voor de Bosch TCM-regelapparaten van het type DQ380 (0DE), DQ381 (0GC) en DQ500, waarvan de connector direct op de transmissiebehuizing zit.
Het gaat om de zeventraps natte-plaat DSG-transmissies die binnen het Volkswagen-concern in high-performance modellen en zwaardere uitvoeringen worden toegepast. Met deze kabel wordt het transmissieregelblok rechtstreeks benaderd, zonder tussenkomst van de OBD2-poort. Deze werkwijze is bedoeld voor bewerkingen waarbij de standaard OBD2-communicatie onvoldoende toegang biedt, zoals het lezen of herschrijven van TCM-gegevens op MQB- en MLB-platformvoertuigen. De kabel legt de verbinding op hardwareniveau; de bewerkingen zelf komen uit uw programmeur. Let op het marktverschil: de DQ380 (0DE) is voornamelijk voor de Chinese en Aziatische markt bedoeld en komt in Europa beperkt voor. De modellenlijst hieronder geeft per model het transmissietype en de bouwjaren.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
In combinatie met OBDSTAR-apparatuur ondersteunt de kabel de volgende werkzaamheden aan het Bosch-transmissieregelblok.
Regeleenheden die u bereikt
- Bosch TCM (DQ380, DQ381, DQ500): Rechtstreeks aangesloten via de 16-pins connector op de transmissiebehuizing.
- Geen overige regeleenheden: De kabel benadert uitsluitend het transmissieregelblok, buiten de OBD2-poort om.
Wat u kunt doen
- TCM-gegevens lezen: De huidige programmeerdata uit het regelblok opvragen via de directe 16-pins verbinding.
- TCM-gegevens schrijven: Software en kalibratieparameters terugschrijven of bijwerken via de DB15-koppeling.
- Transmissie identificeren: Softwareversie en hardware-identificatie van de DQ380, DQ381 of DQ500 opvragen.
- Werken op hardwareniveau: Bewerkingen uitvoeren die via de standaard OBD2-interface niet of beperkt toegankelijk zijn.
- Let op: Stel eerst vast welk baktype in het voertuig zit; binnen dezelfde modelnaam komen DQ380, DQ381 en DQ500 door elkaar voor.
Compatibele voertuigen en toepassingen
Bepalend is het Bosch-regelapparaat van de DQ380, DQ381 of DQ500 met 16-pins TCM-aansluiting, niet het model. De onderstaande voertuigen zijn met deze transmissies opgegeven, met vermelding van het baktype per model. Alleen bevestigde modellen en bouwjaren zijn opgenomen.
Audi:
- A3 / S3 (8V LCI & 8Y) — 2.0 TFSI / 2.0 TDI: (2016–heden) — DQ381
- Q2 (40 TFSI): (2016–heden) — DQ381
- Q3 (F3) — 40/45 TFSI & 35/40 TDI: (2018–heden) — DQ381
- RS3 (8P / 8V / 8Y): (2011–heden) — DQ500
- RS Q3 (8U / F3): (2013–heden) — DQ500
- TT RS (8J / 8S): (2009–heden) — DQ500
Seat / Cupra:
- Ateca — 2.0 TSI / 2.0 TDI: (2016–heden) — DQ381
- Formentor — VZ & 2.0 TDI: (2020–heden) — DQ381
- Leon (5F LCI & KL) — 2.0 TSI / VZ / 2.0 TDI: (2016–heden) — DQ381
- Tarraco — 2.0 TSI / 2.0 TDI: (2018–heden) — DQ381
Skoda:
- Kodiaq — 2.0 TSI / 2.0 TDI: (2016–heden) — DQ381
- Octavia (5E LCI & NX) — vRS / 2.0 TDI: (2016–heden) — DQ381
- Superb (3V) — 2.0 TSI / 2.0 TDI: (2015–heden) — DQ381
Volkswagen:
- Arteon — 2.0 BiTDI / 2.0 TSI: (2017–heden) — DQ381 / DQ500
- Golf 7 & 8 (GTI, R, GTD) — 2.0 TSI / 2.0 TDI: (2013–heden) — DQ381
- Passat B8 — 2.0 TSI / 2.0 TDI / 2.0 BiTDI 240pk: (2014–heden) — DQ381 / DQ500
- Tiguan I & II — 2.0 TSI / 2.0 TDI: (2011–heden) — DQ380 / DQ381 / DQ500
- T-Roc — 2.0 TSI / 2.0 TDI: (2017–heden) — DQ381
Volkswagen Bedrijfswagens:
- Transporter / Multivan / California T5 Facelift — 2.0 TDI / 2.0 BiTDI: (2010–2015) — DQ500
- Transporter / Multivan / California T6 / T6.1 — 2.0 TDI / 2.0 BiTDI: (2015–heden) — DQ500
Volkswagen (China / Aziatische markt) — DQ380 (0DE):
- Golf GTI MK7 — 2.0 TSI EA888: (2015–heden)
- Lamando — 2.0 TSI EA888: (2014–heden)
- Magotan — 2.0 TSI EA888: (2016–heden)
- Sagitar — 2.0 TSI EA888: (2015–heden)
- Teramont — 2.0 TSI EA888: (2017–heden)
Verpakkingsinhoud
- 1x OBDSTAR (TCM-005) | Bosch (DQ380/381/500) 16-pins TCM – 15-pins DB15 Verloopkabel | Personenauto
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | OBDSTAR |
| Artikelnummer | TCM-005 |
| Type | Verloopkabel |
| Toepassing | Directe TCM-benadering van Bosch DQ380-, DQ381- en DQ500-transmissies buiten de OBD2-poort om |

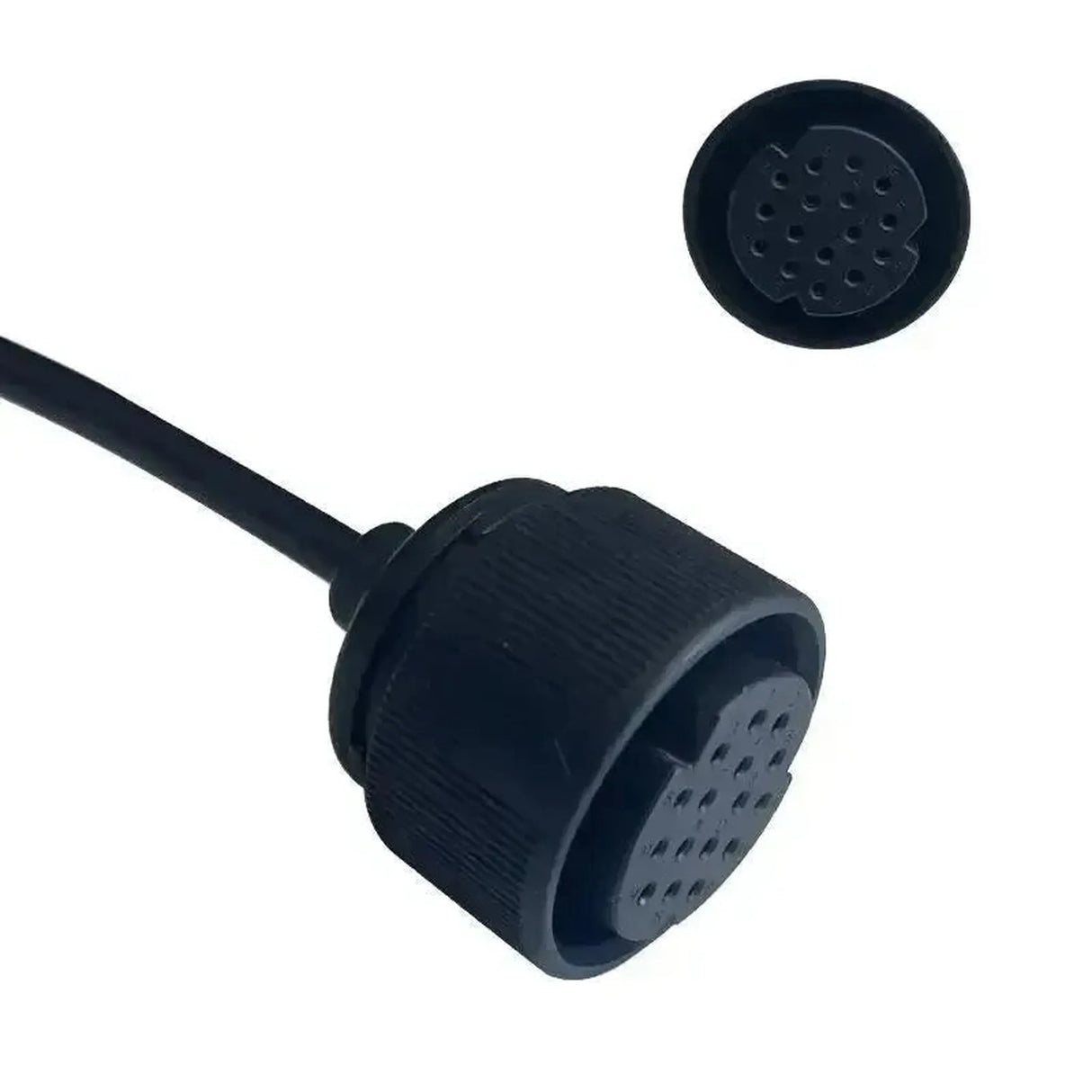

| Aansluiting voertuigzijde | Bosch (DQ380/381/500) 16-pins TCM |

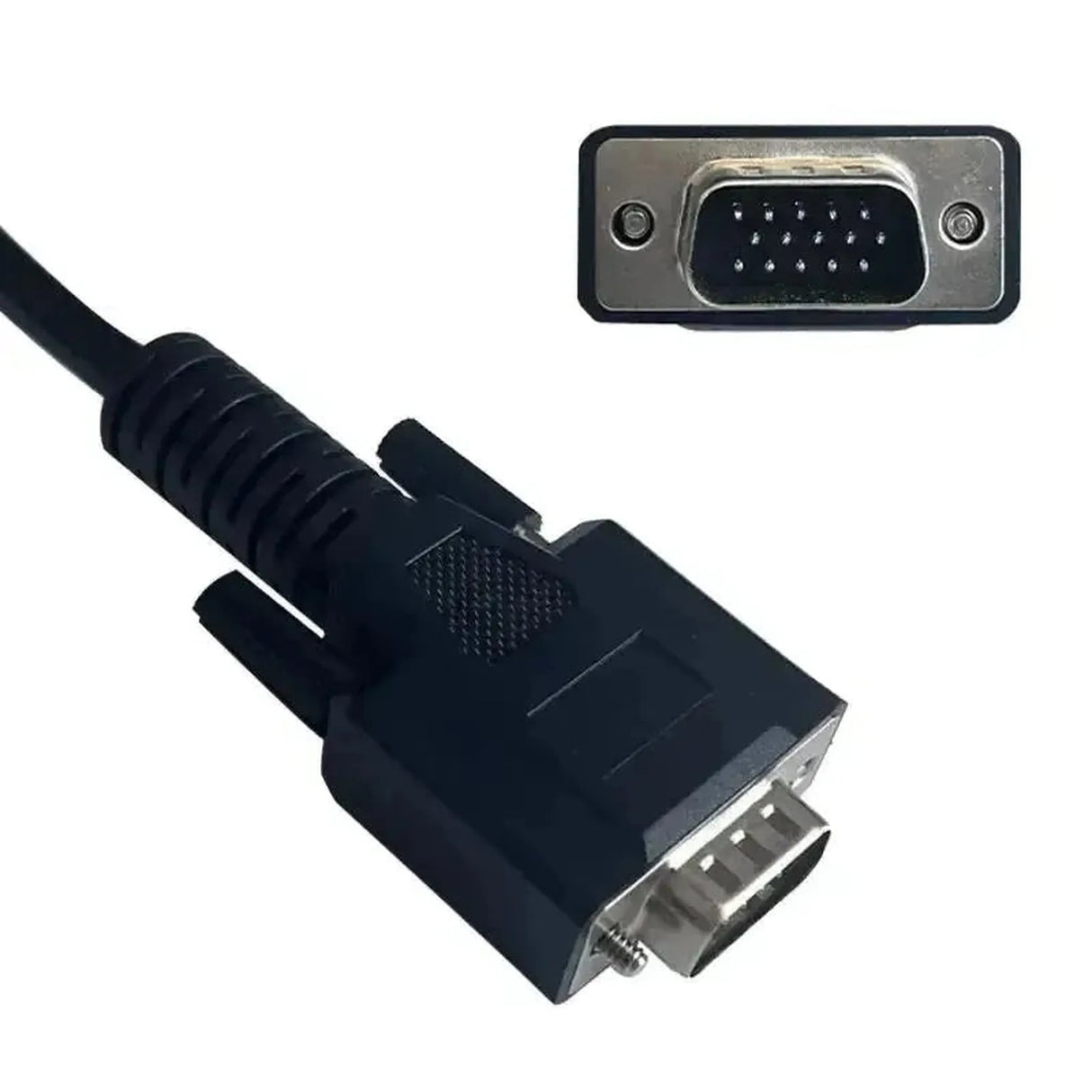

| Aansluiting apparaatzijde | 15-pins DB15 |
| Regeleenheden | Bosch transmissieregelblok (TCM) van DQ380, DQ381 of DQ500 |
| Segment | Personenauto |
| Ondersteunde merken | Audi, Seat / Cupra, Skoda, Volkswagen, Volkswagen Bedrijfswagens en Volkswagen (China / Aziatische markt) — DQ380 (0DE) |
| Modelbereik | 2009–heden, per model en baktype verschillend (zie modellenlijst) |
| Nodig om te gebruiken | OBDSTAR programmeur met 15-pins DB15-interface, zoals de DC706 met MP001-kit |
| Aanvullend nodig | Fysieke toegang tot de TCM-connector op de transmissie; mogelijk demontage van onderbescherming |
| Gewicht | 0,1 kg |
