OBDSTAR  |  SKU: TCM-020

OBDSTAR (TCM-020) | GM (6T70/75/80) 23-pins TCM – 15-pins DB15 Verloopkabel | Personenauto

€31,95 incl.
€26,40 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

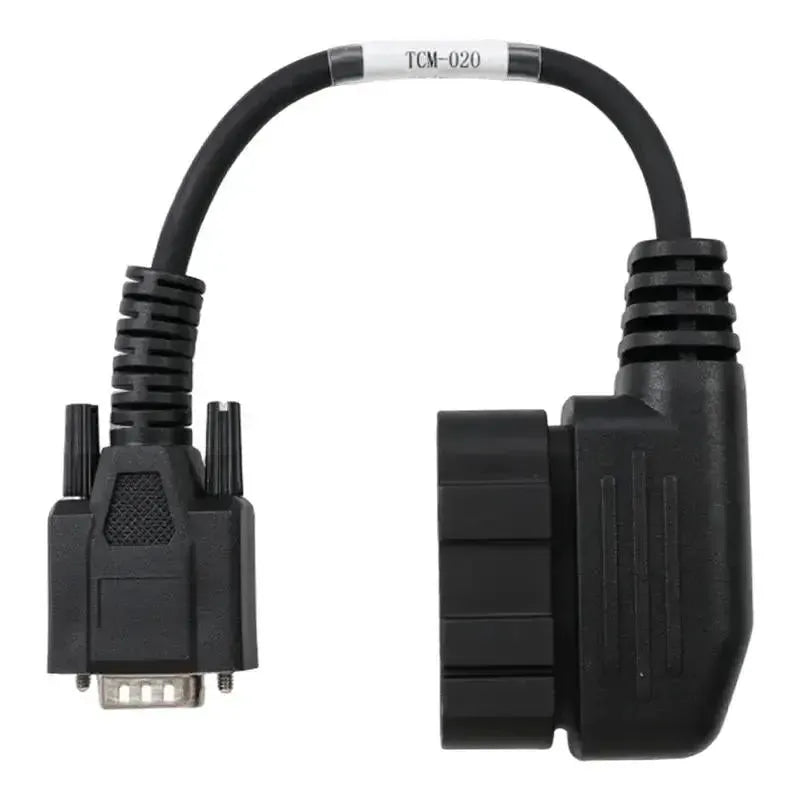

De OBDSTAR TCM-020 is een verloopkabel met aan de voertuigzijde een 23-pins stekker voor de transmissiemodule en aan de apparaatzijde een 15-pins DB15-connector. De 23-polige zijde gaat rechtstreeks op de TEHCM van een GM 6T70-, 6T75- of 6T80 Hydra-Matic zestraps automaat: de gecombineerde module waarin de transmissiecomputer, magneetventielen en sensoren in één behuizing zitten.

Omdat de TEHCM een geïntegreerde eenheid is die fysiek in de versnellingsbak zit, heeft die zijn eigen 23-polige aansluiting. Via die connector legt de kabel een bench-verbinding met uw OBDSTAR-programmeur, waarna de module buiten het voertuig kan worden gelezen en beschreven. Dat betekent dat u de transmissieprogrammering kunt uitvoeren zonder rijdende of volledig bekabelde auto, ook bij modules van het type GM Generation 1, Gen 2 of Gen 3. De kabel is uitsluitend voor deze bench-route bedoeld: aansluiten via de OBD2-poort van het voertuig is er niet mee mogelijk. Hij ontsluit alleen de transmissiemodule, en of uitlezen, programmeren of klonen lukt, hangt af van de software van uw eigen OBDSTAR-apparaat.

PLUSPUNTEN

✔Bench-programmering — de TEHCM is te benaderen zonder rijdende of volledig bekabelde auto.
✔Drie transmissievarianten — 6T70, 6T75 en 6T80 in één kabel, geschikt voor meerdere koppelniveaus en aandrijfconfiguraties.
✔Brede voertuigdekking — toepassingen bij Buick, Cadillac, Chevrolet, GMC, Opel / Vauxhall en Saab, grofweg gebouwd tussen 2007 en 2020.
✔Zonder tussenadapters — de 23-pins connector sluit direct op de geïntegreerde transmissiemodule aan, zonder extra bekabeling.

AANDACHTSPUNTEN

✕Alleen OBDSTAR — de kabel hoort bij OBDSTAR-uitleesapparaten en programmeurs en is niet te gebruiken met diagnoseapparatuur van andere fabrikanten.
✕Geen extra dekking — de kabel maakt de module bereikbaar; welke lees- en schrijfbewerkingen mogelijk zijn, bepaalt de software van uw eigen toestel.
✕Module moet uit de bak — de TEHCM zit in de versnellingsbak en moet er eerst uit voordat u kunt aansluiten.
✕Niet via de OBD2-poort — de kabel is bedoeld voor bench-gebruik en niet voor aansluiting op de diagnosepoort; longitudinale of andere GM-automaten buiten de 6T70/6T75/6T80-familie vallen erbuiten.

Toepassingen en functionaliteiten

De TCM-020 verbindt de TEHCM van een GM 6T70-, 6T75- of 6T80-transmissie met de DB15-ingang van uw OBDSTAR-apparaat.

Regeleenheden die u bereikt

  • TEHCM van de GM 6T70/6T75/6T80: De geïntegreerde module met transmissiecomputer, magneetventielen en sensoren in één behuizing.
  • Uitgebouwde module: De aansluiting is bedoeld voor een TEHCM die uit de transmissie is verwijderd en op de werkbank ligt.

Wat u kunt doen

  • TCM-data uitlezen: De programmeringsdata en kalibratieparameters uit de TEHCM lezen, inclusief softwareversie en transmissieconfiguratie.
  • TCM programmeren: Nieuwe software of kalibraties naar de module schrijven via de bench-verbinding, zonder actief of volledig bekabeld voertuig.
  • Module klonen: De programmering van een donormodule naar een vervangende TEHCM kopiëren binnen dezelfde transmissiefamilie.
  • Module identificeren: Modulespecifieke gegevens zoals Part Number en Calibration ID uitlezen ter verificatie vóór en na programmering.
  • Let op: Welke bewerkingen daadwerkelijk beschikbaar zijn, hangt af van de software en licentie van uw OBDSTAR-toestel; de kabel legt alleen de verbinding.

Compatibele voertuigen en toepassingen

Bepalend is het transmissietype, niet het model. De onderstaande voertuigen zijn uitgerust met een GM 6T70-, 6T75- of 6T80 Hydra-Matic transmissie; alleen bevestigde modellen en bouwjaren zijn opgenomen.

Buick:

  • Enclave (GMT Lambda): (2008–2017)
  • LaCrosse: (2010–2016)
  • Regal (AWD Turbo-varianten): (2012–2017)

Cadillac:

  • SRX: (2010–2016)
  • XT5 (vroege modellen): (2017–2019)
  • XTS: (2013–2019)

Chevrolet:

  • Captiva / Captiva Sport (V6-varianten): (2008–2015)
  • Equinox (3.0L & 3.6L V6): (2008–2017)
  • Impala (3.6L V6): (2012–2020)
  • Malibu (V6-modellen): (2008–2012)
  • Traverse: (2009–2017)

GMC:

  • Acadia: (2007–2016)
  • Terrain (3.0L & 3.6L V6): (2010–2017)

Opel / Vauxhall:

  • Antara (3.2 V6 / AWD-varianten): (2007–2015)
  • Insignia A (2.8 V6 Turbo OPC / AWD): (2009–2017)

Saab:

  • 9-4X (3.0L & 2.8T V6): (2011)
  • 9-5 II (2.8T V6 Aero XWD): (2010–2011)
💡
Goed om te weten: De GM 6T70-, 6T75- en 6T80-transmissies hebben een geïntegreerde TEHCM die fysiek in de versnellingsbak zit. Voor bench-programmering moet die module eerst uit de transmissie worden verwijderd; zonder die uitbouw kunt u de TCM-020 niet aansluiten. Controleer of u de module kunt uitbouwen en of het baktype klopt voordat u bestelt.

Verpakkingsinhoud

  • 1x OBDSTAR (TCM-020) | GM (6T70/75/80) 23-pins TCM – 15-pins DB15 Verloopkabel | Personenauto

Technische specificaties

Specificatie Omschrijving
Merk OBDSTAR
Artikelnummer TCM-020
Type Verloopkabel
Toepassing Bench-uitlezing en -programmering van de TEHCM van GM 6T70/6T75/6T80 transmissies

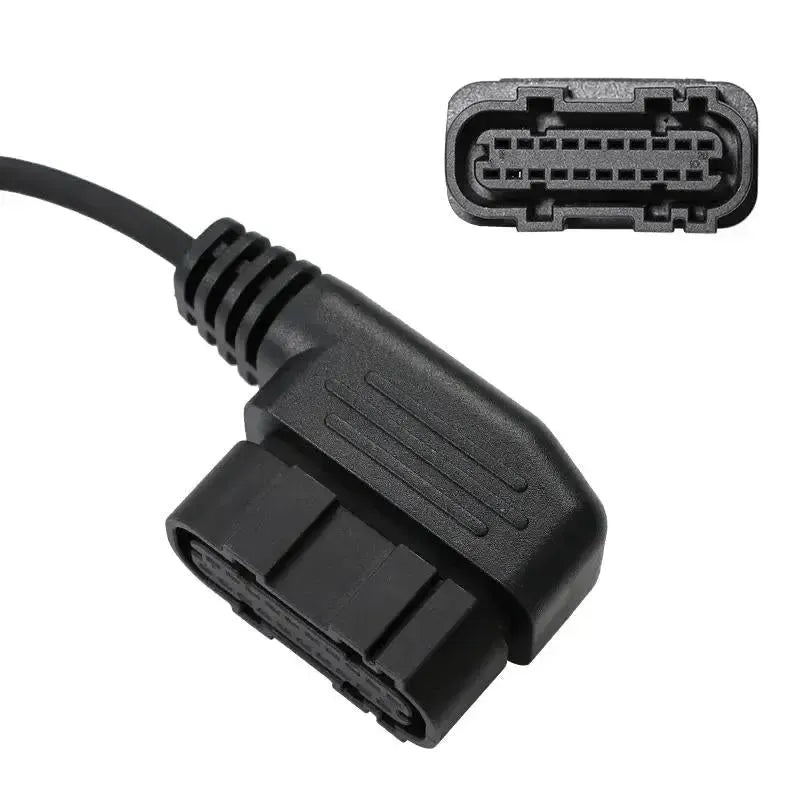

Aansluiting voertuigzijde GM (6T70/75/80) 23-pins TCM

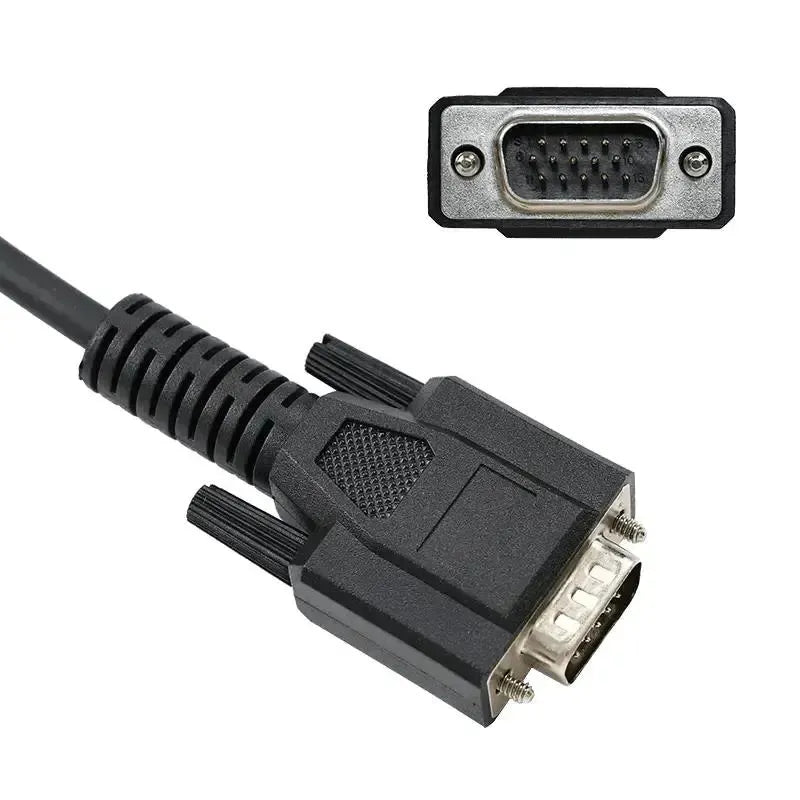

Aansluiting apparaatzijde 15-pins DB15
Regeleenheden Geïntegreerde transmissiemodule (TEHCM)
Segment Personenauto
Ondersteunde merken Buick, Cadillac, Chevrolet, GMC, Opel / Vauxhall en Saab
Modelbereik Modellen met een GM 6T70-, 6T75- of 6T80 Hydra-Matic transmissie (2007–2020)
Nodig om te gebruiken OBDSTAR programmeur met 15-pins DB15-interface, zoals de DC706 met MP001-kit
Gewicht 0,1 kg
