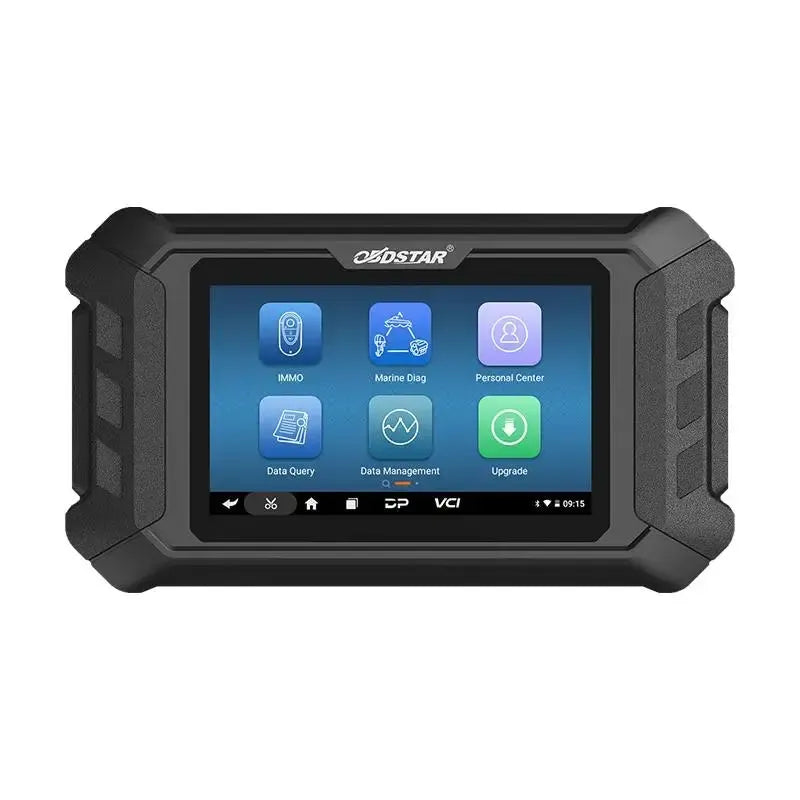

OBDSTAR iScan Sea-Doo (Marine) | Uitleesapparaat | Motorboot

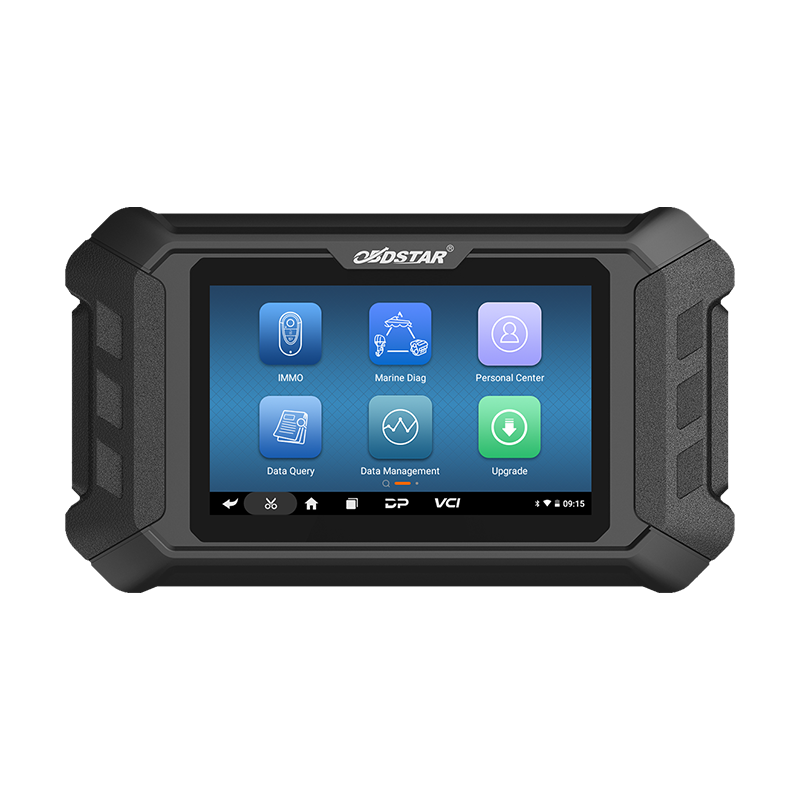

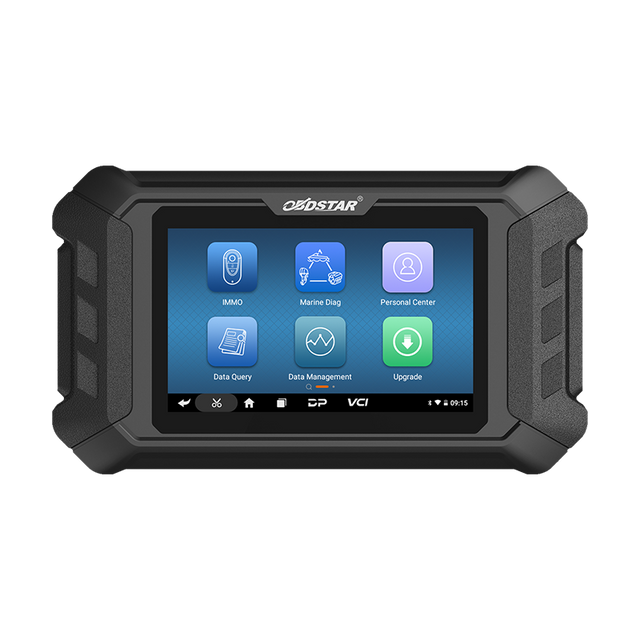

De OBDSTAR iScan Sea-Doo is een uitleesapparaat specifiek ontwikkeld voor maritieme voertuigen, waaronder die van BRP. Het systeem is gebaseerd op een RK3128 quad-core processor en beschikt over een 5.0 inch touchscreen voor bediening. De iScan Sea-Doo ondersteunt uitgebreide diagnose- en servicefuncties. Bij aankoop is een softwarelicentie van 2 jaar inbegrepen.

Het apparaat biedt connectiviteit via Wi-Fi voor software-updates en ondersteuning op afstand. De datastromen kunnen op verschillende manieren worden weergegeven, waaronder tekst, golfvormdiagrammen en instrumentdiagrammen. Via de mobiele applicatie van OBDSTAR zijn aanvullende functies beschikbaar, zoals technische bulletins en de locatie van de diagnoseconnector.

---

Diagnosefuncties:

De iScan Sea-Doo ondersteunt diverse diagnostische functies voor het analyseren en verhelpen van storingen in het voertuigsysteem.

• Foutcodes lezen en wissen: Uitlezen van foutcodes uit de verschillende regeleenheden en het wissen ervan na reparatie.
• Live data: Weergeven van real-time datastromen van sensoren en componenten. De data kan worden opgenomen en afgespeeld voor analyse. De weergave is mogelijk in tekst, golfvorm of als instrumentdiagram.
• Actuatortest: Aansturen van componenten en systemen om de correcte werking te controleren.
• Systeeminstellingen en codering: Aanpassen van systeemparameters en het coderen van modules.

---

Service- en onderhoudsfuncties:

Het apparaat ondersteunt meer dan 40 service- en onderhoudsfuncties. De beschikbare functies kunnen verschillen per merk, model en bouwjaar van het vaartuig.

Motor en Aandrijflijn:

• Supercharger-onderhoud resetten: Terugzetten van de onderhoudsindicator voor de supercharger na service.
• Gasklep en stationairregeling: Kalibreren van de gaskleppositie en de stationaire actuator voor een correcte motorrespons.
• Bootsnelheid algoritme: Aanpassen of kalibreren van het algoritme voor een nauwkeurige snelheidsmeting.
• Ontsteking: Testen en diagnosticeren van componenten binnen het ontstekingssysteem.

Remsysteem en Besturing (IBR):

• IBR-configuratie: Instellen en configureren van het Intelligent Brake and Reverse (IBR) systeem.
• IBR koppelen: Koppelen van een nieuwe IBR-module aan het vaartuig.
• IBRMON koppelen: Synchroniseren van de IBR-monitorcomponent met het systeem.
• Remontluchting: Uitvoeren van de volledige ontluchtingsprocedure voor het remsysteem, inclusief het voor- en achtercircuit en het resetten van de procedure.
• Rollenbankmodus: Activeren van de rollenbankmodus voor testdoeleinden van het remsysteem.

Instrumentenpaneel en Display:

• Instrumentenpaneel koppelen: Koppelen of synchroniseren van een nieuw of vervangend instrumentenpaneel.
• Taal instrumentenpaneel: Instellen van de weergavetaal van het instrumentenpaneel.
• Modeljaar instrumentenpaneel: Configureren van het correcte modeljaar in het instrumentenpaneel.
• Eenheden instrumentenpaneel: Wijzigen van de meeteenheden, zoals metrisch of imperiaal.
• Kompashelling instrumentenpaneel: Kalibreren van de hellingshoek van het kompas voor een accurate weergave.
• Urenweergave bij opstarten: Instellen of de bedrijfsuren worden getoond bij het opstarten.
• Dieptemeter: Configureren en testen van de dieptemeterfunctie.

Sensoren en Modules:

• WSM koppelen: Koppelen van de Watercraft System Management (WSM) module.
• Stuurhoeksensor: Kalibreren en initialiseren van de stuurhoeksensor.
• Giersnelheidssensor: Kalibreren van de giersnelheidssensor, die de rotatie om de verticale as meet.
• HBB-activering: Activeren van het Hydraulic Brake Booster (HBB) systeem.
• Ballast codering: Programmeren en configureren van het elektronische ballastsysteem.

Algemeen Systeembeheer en Configuratie:

• Klantnaam bewerken: Wijzigen van de geregistreerde klantnaam in het systeem.
• Motornummer bewerken: Aanpassen van het serienummer van de motor in de regeleenheid.
• Modelnummer vaartuig bewerken: Aanpassen van het modelnummer van het vaartuig.
• Chassisnummer (VIN) bewerken: Wijzigen van het voertuigidentificatienummer.
• Voertuigconfiguratie: Aanpassen van de algehele voertuiginstellingen en geïnstalleerde opties.
• Aangeleerde voertuigvariant: Beheren van de door het systeem herkende specifieke voertuigvariant.
• Sleutelconfiguratie: Programmeren en configureren van de contactsleutels.
• IS vergrendelen en ontgrendelen: Beheren van de vergrendelings- en ontgrendelingsfuncties van het Intelligent System (IS).
• Tijdzone instellen: Aanpassen van de tijdzone-offset voor de systeemtijd.

Historie en Service:

• Servicereset: Terugzetten van de service-intervalindicator na uitgevoerd onderhoud.
• Alle historie wissen: Verwijderen van alle opgeslagen historische gegevens en foutcodes.
• Laatste minuut historie: Uitlezen van de operationele gegevens van de laatste minuut voor diagnose.
• Minimum/maximum historie: Bekijken van de opgeslagen minimum- en maximumwaarden van diverse parameters.
• Onderdeelvervanging historie: Registreren en uitlezen van de historie van vervangen onderdelen.
• Toerentalprofiel historie: Analyseren van de opgeslagen gegevens over het motortoerental over tijd.
• Draaiuren historie: Uitlezen van de totale draaiuren van de motor.

---

Speciale functies en mogelijkheden:

De iScan Sea-Doo beschikt over aanvullende mogelijkheden die de diagnose ondersteunen.

Cloud- en rapportagefuncties:

• Hulp op afstand: Mogelijkheid voor technische ondersteuning op afstand door OBDSTAR.
• Software-updates via Wi-Fi: Uitvoeren van software-updates met een enkele handeling via een Wi-Fi-verbinding.

Documentatie en schema’s:

• Diagnoseconnector locatie: Geeft de fysieke locatie van de diagnosepoort op het vaartuig aan.
• Flashcode opzoeken: Biedt een database voor het opzoeken van flashcodes.
• Interactieve bedradingsschema's: Toegang tot interactieve elektrische schema's via de mobiele applicatie.
• Technische bulletins: Toegang tot officiële service- en technische bulletins van de fabrikant.

---

Ondersteunde voertuigmerken:

De OBDSTAR iScan Sea-Doo is compatibel met een reeks waterscooters en andere maritieme voertuigen van de volgende merken:

• Amerikaans: BRP

---

Verpakkingsinhoud:

• 1x OBDSTAR iScan Sea-Doo hoofdeenheid
• 1x M001B Hoofdkabel
• 1x M043 BRP (SEA-DOO) adapter
• 1x 12V2A Oplader

---

Licentie-informatie:

• Inclusief 2 jaar updates: Bij aanschaf is een update-licentie voor 24 maanden inbegrepen.

Na het verlopen van de licentie blijven de basisfuncties van de iScan Sea-Doo met de laatst geïnstalleerde softwareversie beschikbaar. Toegang tot nieuwe software-updates en online functies vereist de aanschaf van een nieuwe licentie.

---

Technische specificaties:

Specificatie	Omschrijving
Productmerk	OBDSTAR
Productmodel	iScan Sea-Doo
Besturingssysteem	Android 5.1.1
Schermgrootte	5.0 inch
Schermresolutie	800*480 pixels
Processor	RK3128 quad-core ARM Cortex A7
Connectiviteit	Wi-Fi
Accu	2600mA, oplaadbare polymeer lithium batterij
