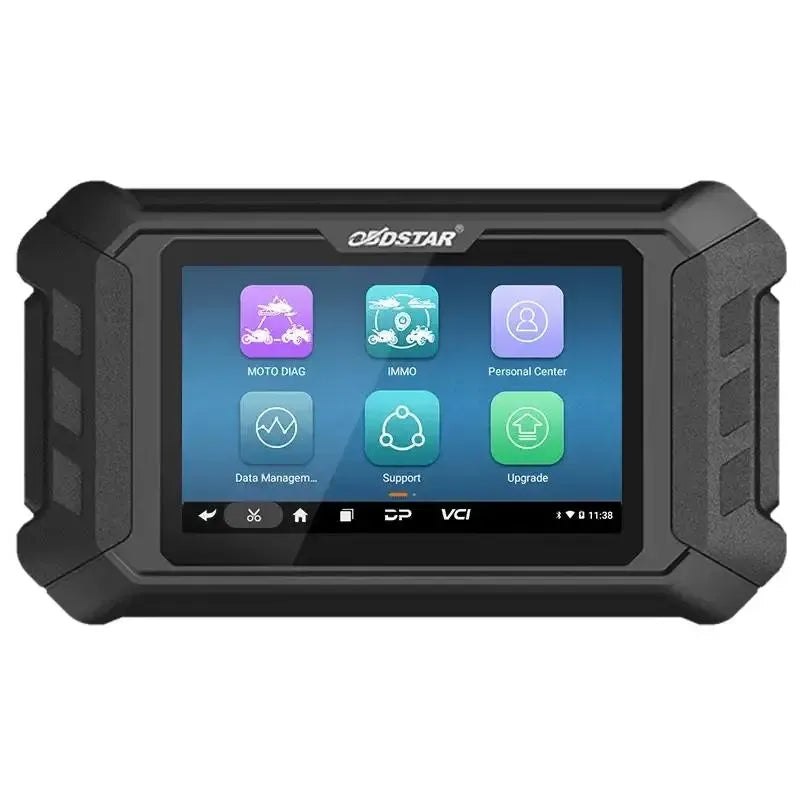

OBDSTAR IScan Triumph | Uitleesapparaat | Motorfiets

Diagnosefuncties

De OBDSTAR IScan Triumph biedt volledige diagnosefuncties voor Triumph-motorfietsen, waarmee monteurs foutcodes kunnen uitlezen, live data kunnen analyseren en componenten kunnen aansturen.

• Codes lezen: Uitlezen van opgeslagen foutcodes uit de ECU met bijbehorende omschrijving.
• Codes wissen: Verwijderen van foutcodes na uitvoeren van reparatie.
• Live datastromen: Real-time weergave van sensorwaarden in tekst-, grafiek- of instrumentweergave voor het lokaliseren van sensor- en componentstoringen.
• Actuatortests: Aansturen van componenten om de werking te controleren.
• Coderingen: Aanpassen van ECU-instellingen en configuratieparameters.

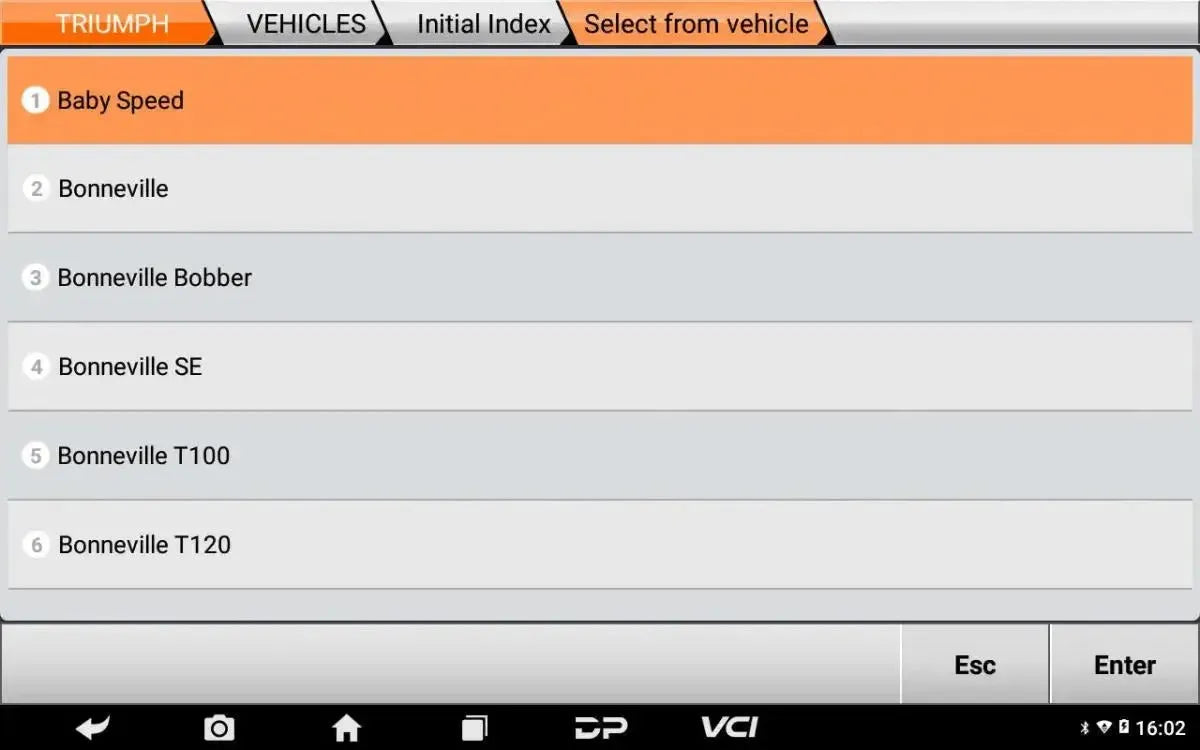

• Automatische VIN-herkenning: Herkennen van het voertuigidentificatienummer om het juiste diagnoseprofiel te laden.
• Automatische scanning: Volledige scan van alle beschikbare regeleenheden in de motorfiets.
• Eerste-fout-begeleiding: Helpdata, technische bulletins en aansluitschema's ter ondersteuning van storingsanalyse.

Sleutel- en EEPROM-functies

Het apparaat ondersteunt sleutelprogrammering voor Triumph-motorfietsen, waarmee sleutels kunnen worden toegevoegd of opnieuw geregistreerd.

• Sleutel toevoegen: Toevoegen van een nieuwe sleutel aan de startonderbreker.
• Sleutels koppelen: Koppelen van sleutels aan het beveiligingssysteem van de motorfiets.
• Alle sleutels opnieuw registreren: Wissen en opnieuw registreren van alle sleutels bij verlies of vervanging.
• ECU en startonderbreker koppelen: Synchroniseren van de ECU met de startonderbreker na vervanging.
• ECU ontgrendelen: Ontgrendelen van de ECU voor programmering of vervanging.
• Elektronisch stuurslot koppelen: Koppelen van het elektronische stuurslot aan het voertuigsysteem.

Service en onderhoudsfuncties

De OBDSTAR IScan Triumph ondersteunt meerdere service- en onderhoudsfuncties voor Triumph-motorfietsen. De beschikbare functies kunnen verschillen per model en bouwjaar.

Motor en aandrijflijn

• Motor adaptaties resetten: Wissen van aangeleerde motorwaarden na reparatie of vervanging.
• Stationair toerental afstellen: Afstellen van het stationaire toerental van de motor.
• Stationair stappenmotor afstellen: Kalibreren van de stappenmotor voor stationair toerental.
• Adaptieve stappenmotor positie instellen: Instellen van de referentiepositie van de adaptieve stappenmotor.
• Gaskleppen synchroniseren: Gelijkstellen van meerdere gaskleppen voor evenwichtige motorloop.
• Gaskleppositie inleren: Aanleren van de gaskleppositie na reiniging of vervanging.
• Gaskleppositiesensor afstellen: Kalibreren van de gaskleppositiesensor.
• Krukaspositie adaptatie: Aanleren van de krukaspositie voor nauwkeurige ontsteking en injectie.
• Lange termijn brandstofcorrectie instellen: Resetten van de langetermijn-brandstofcorrectiewaarden.
• Uitlaatklep kabels afstellen: Afstellen van de kabels van de uitlaatklep.

Transmissie en aandrijving

• Versnellingspositie/neutraalstand adaptatie resetten: Resetten van de aangeleerde versnellingspositie of neutraalstand.
• Schakelkrachtsensor adaptatie resetten: Resetten van de adaptatie van de schakelkrachtsensor.
• Schakelpatroon schakelkrachtsensor aanpassen: Aanpassen van het schakelpatroon van de schakelkrachtsensor.
• Triumph shift assist in-/uitschakelen: Activeren of deactiveren van het Triumph shift assist-systeem.

Rem- en stabiliteitssystemen

• Remsysteem ontluchten: Ontluchten van het hydraulische remsysteem na onderhoud.
• ABS variant codering: Coderen van de ABS-regeleenheid na vervanging.

TPMS en wielsensoren

• TPMS inschakelen: Activeren van het bandenspanningscontrolesysteem.
• TPMS uitschakelen: Deactiveren van het bandenspanningscontrolesysteem.
• Wielsensoren installeren/vervangen: Registreren van nieuwe of vervangen wielsensoren.

Carrosserie en comfortsystemen

• Verwarmde handvatten in-/uitschakelen: Activeren of deactiveren van de verwarmde handvatten.
• Cruise control in-/uitschakelen: Activeren of deactiveren van de cruisecontrol.
• Elektronische vering configureren: Instellen van de elektronisch verstelbare vering.
• Koplampafstelling: Elektronisch afstellen van de koplampen.

Instrumentenpaneel

• Service interval instellen: Resetten of instellen van het onderhoudsinterval.
• Kilometerstand instellen/resetten: Aanpassen van de kilometerstand in het instrumentenpaneel.
• Klok instellen: Instellen van de tijd in het instrumentenpaneel.
• Datum instellen: Instellen van de datum in het instrumentenpaneel.
• Instrumentenpaneel configureren (markt wijzigen): Wijzigen van de marktinstellingen van het instrumentenpaneel.
• Instrumentenpaneel configureren (drukeenheid): Instellen van de weergegeven drukeenheid.
• Instrumentenpaneel configureren (bandenspanning weergeven): In- of uitschakelen van de bandenspanningsweergave.
• Instrumentenpaneel configureren (ABS menu weergeven): In- of uitschakelen van het ABS-menu op het display.
• Instrumentenpaneel configureren (verwarmde handvatten): Configureren van de weergave voor verwarmde handvatten.
• Instrumentenpaneel configureren (verwarmde zitting): Configureren van de weergave voor de verwarmde zitting.

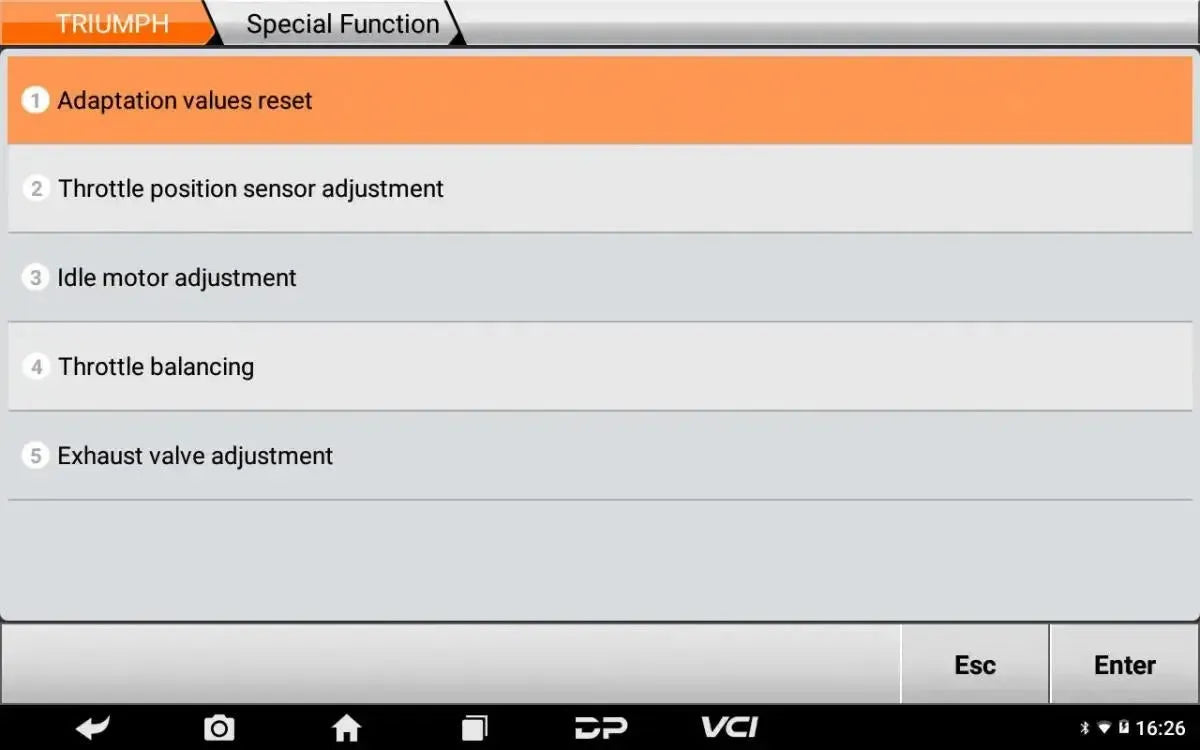

Speciale functies en mogelijkheden

Naast standaard diagnose- en servicefuncties biedt de IScan Triumph aanvullende technische mogelijkheden ter ondersteuning van gespecialiseerde werkzaamheden.

• Datastroom-weergavemodi: Weergave van live data als tekst, grafiek of instrumentweergave voor snelle foutanalyse.
• Eerste-fout-begeleiding met helpdata: Toegang tot technische bulletins en aansluitschema's tijdens diagnose.
• Registratie en afspelen van datastromen: Opnemen en afspelen van live datastromen voor achteraf analyse.
• Willekeurige menuselectie: Directe navigatie in menu's voor snellere bediening.
• Externe assistentiefunctie: Ondersteuning op afstand door OBDSTAR-technici via internet.
• Softwarebijwerking via WiFi: Bijwerken van de software met één klik via een WiFi-verbinding.

Ondersteunde voertuigmerken

De OBDSTAR IScan Triumph is specifiek ontwikkeld voor motorfietsen van één merk.

• Europees: Triumph

Optionele toevoegingen en uitbreidingen

Voor de IScan Triumph zijn optionele hardware-accessoires beschikbaar ter uitbreiding van de diagnostische mogelijkheden bij specialistische werkzaamheden.

Hardware modules en accessoires

• M002A Aardingskabel: Kabel met accuklemmen voor het tot stand brengen van een stabiele massa-aansluiting tijdens diagnostische procedures.
• M003A Multifunctionele Jumperkabel: Jumperkabel voor het maken van een directe verbinding met diverse pinnen op ECU's voor geavanceerde diagnose en programmering.

Licentie-informatie

De OBDSTAR IScan Triumph wordt geleverd met een softwarelicentie die specifiek is afgestemd op Triumph-motorfietsen. Registratie van het apparaat is nodig om updates en volledige functionaliteit te ontgrendelen.

• Licentieperiode: 1 jaar geldig vanaf activatie van het apparaat.
• Software-updates: Updates voegen ondersteuning toe voor nieuwe Triumph-modellen en -bouwjaren, verbeteren bestaande diagnosefuncties en corrigeren bugs.
• Uitgebreide functies: Een actieve licentie is vereist voor online software-updates via WiFi en toegang tot de externe assistentiefunctie van OBDSTAR.
• Na verloop van licentie: Het apparaat blijft functioneren met de laatst geïnstalleerde softwareversie; nieuwe updates en aanvullende voertuigondersteuning vereisen verlenging van de licentie.

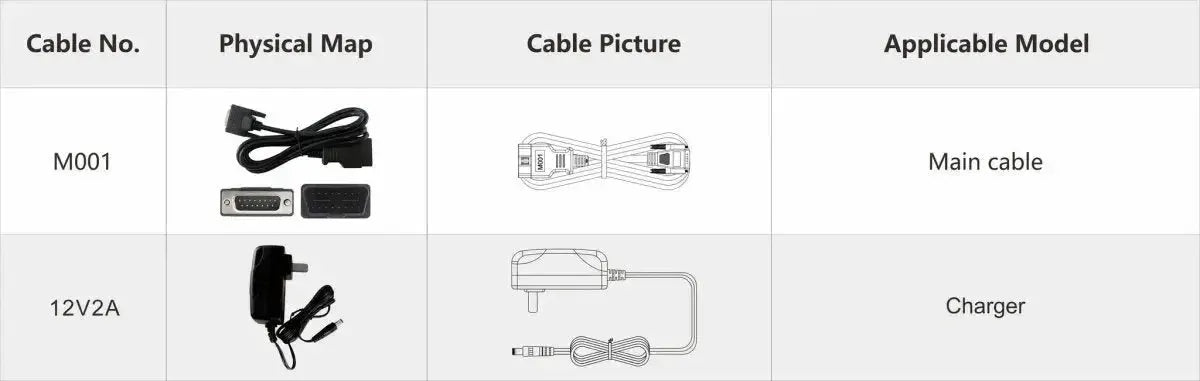

Verpakkingsinhoud

• 1x OBDSTAR IScan Triumph uitleesapparaat

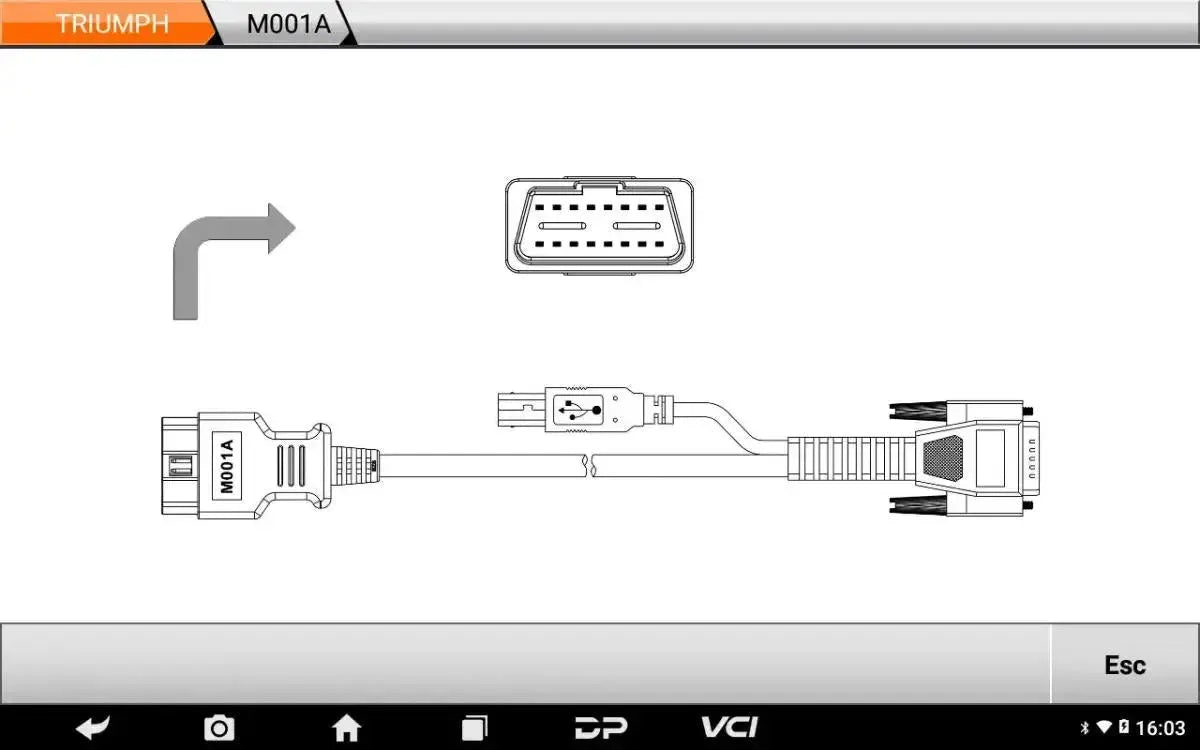

• 1x M001 hoofdkabel
• 1x 12V 2A oplader

Technische specificaties
