OBDSTAR IScan Yamaha (Marine) | Uitleesapparaat | Motorboot

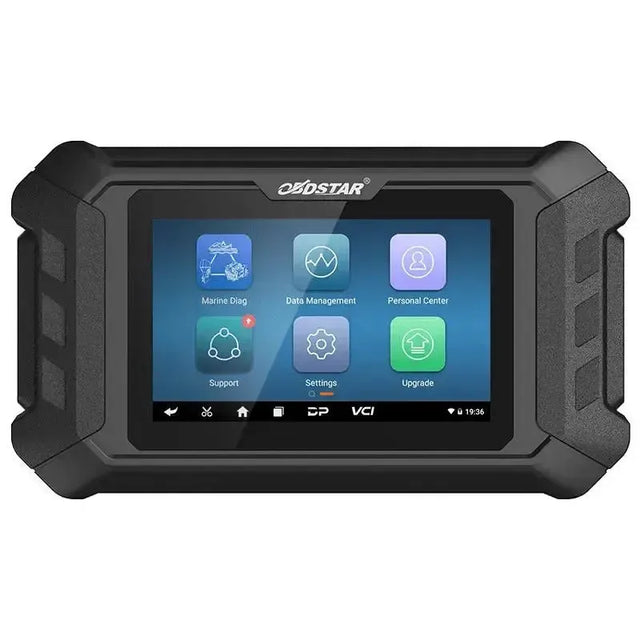

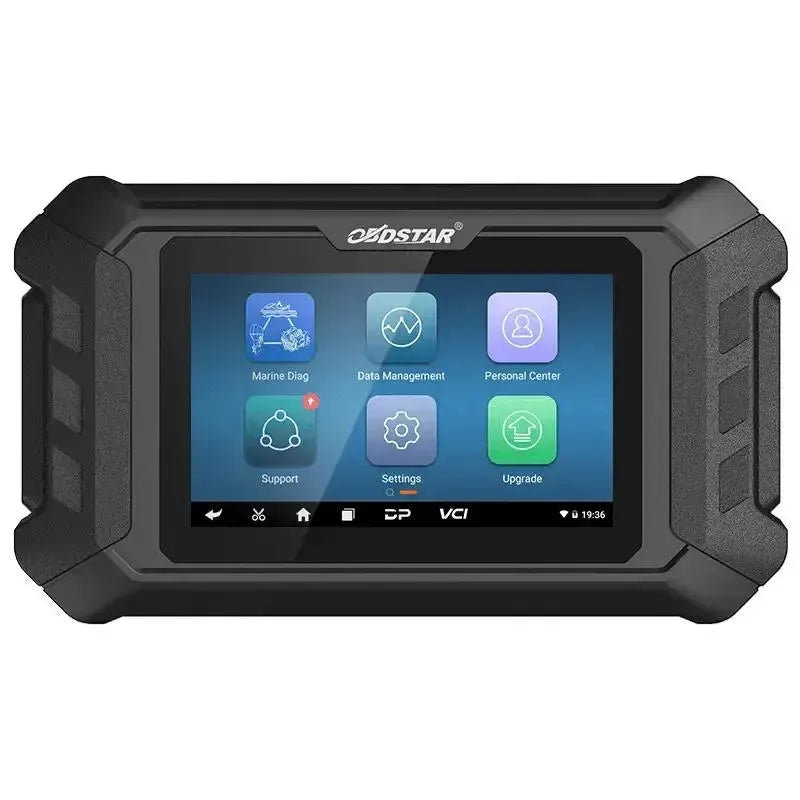

De OBDSTAR IScan Yamaha (Marine) is een draagbaar uitleesapparaat, specifiek ontworpen voor het uitvoeren van diagnose en onderhoud aan Yamaha maritieme systemen. Dit apparaat, dat draait op een Android 5.1.1 besturingssysteem, is uitgerust met een RK3128 quad-core processor en een 5.0-inch touchscreen. Het biedt uitgebreide diagnosemogelijkheden en gespecialiseerde servicefuncties voor een breed scala aan Yamaha buitenboordmotoren, waterscooters en sportboten. De licentie omvat 2 jaar software-updates.

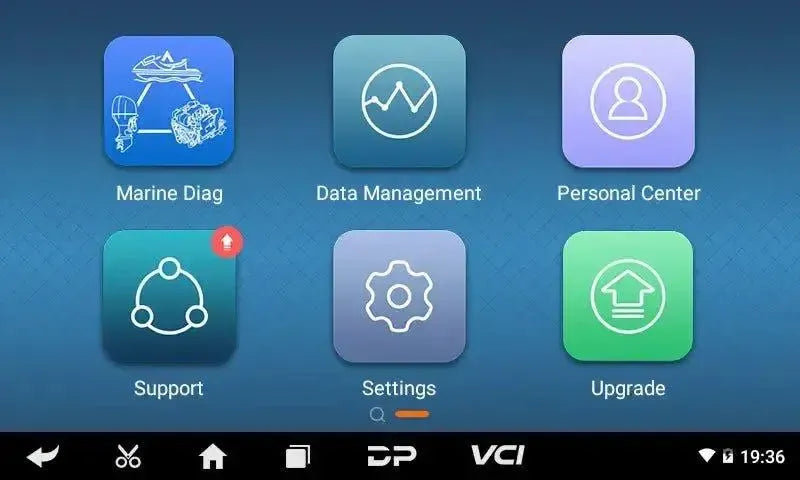

Het systeem beschikt over een intuïtieve gebruikersinterface die technici ondersteunt bij het snel identificeren van problemen. Functionaliteiten omvatten het uitlezen van live data in diverse weergaven, het uitvoeren van actuatortests en het configureren van systeemonderdelen. De IScan Yamaha (Marine) is ontworpen voor gebruik in een werkplaatsomgeving en biedt toegang tot technische documentatie, zoals de locatie van diagnoseaansluitingen, direct op het apparaat.

Diagnosefuncties:

De OBDSTAR IScan Yamaha (Marine) biedt de mogelijkheid om een volledige diagnose uit te voeren op alle beschikbare elektronische systemen van ondersteunde Yamaha vaartuigen. De communicatie met de boordcomputer maakt het mogelijk om foutcodes en live data uit te lezen.

• Foutcodes lezen en wissen: Leest en wist foutcodes (DTC's) van de regeleenheden in het voertuig, inclusief motor-, transmissie- en besturingsmodules.
• Actuator-aansturing: Test de werking van componenten door ze softwarematig aan te sturen, zoals injectoren of kleppen.

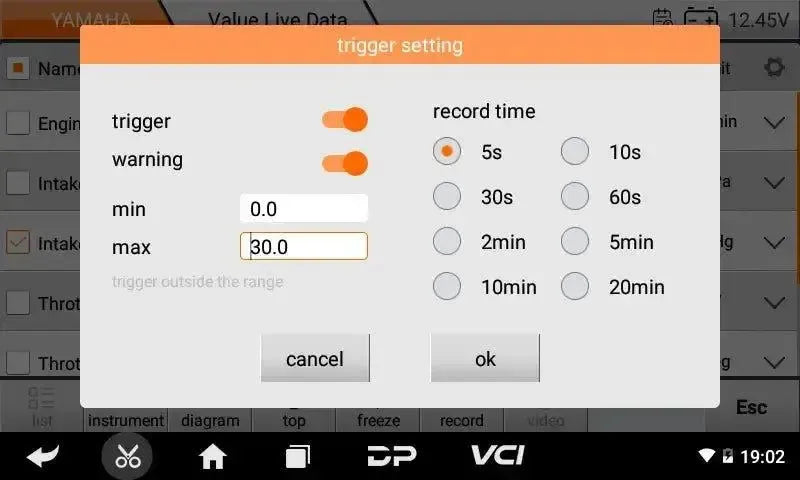

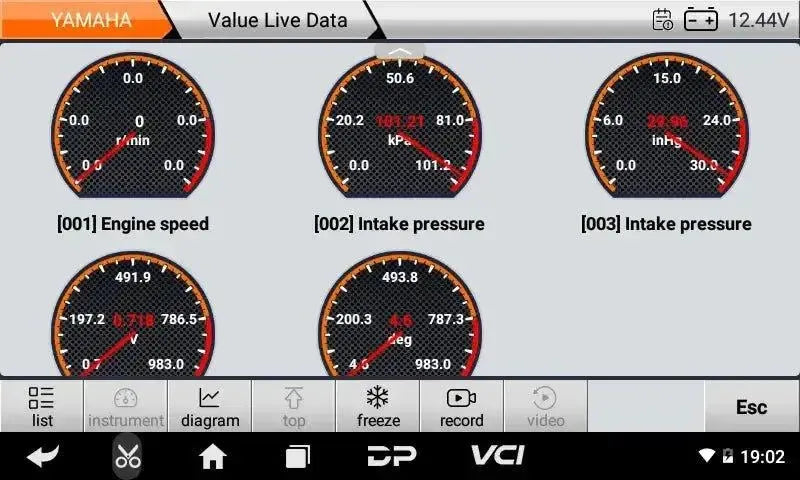

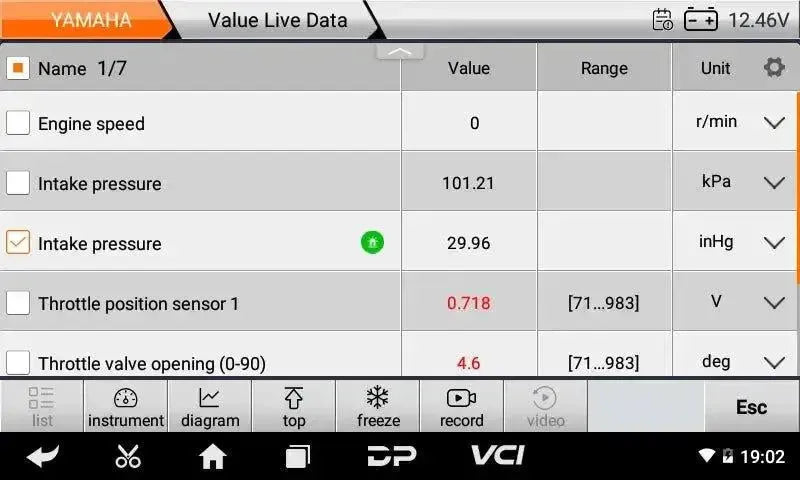

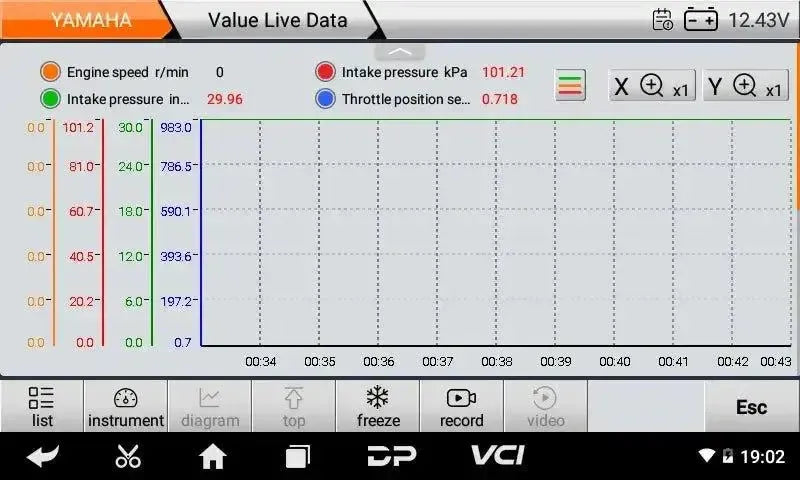

• Live data functies: Toont real-time data van sensoren en componenten in verschillende weergavemodi, zoals grafieken of lijsten. Dit omvat parameters als motortoerental, inlaatdruk, temperatuur en gaskleppositie.

Service- en onderhoudsfuncties:

Dit apparaat ondersteunt meer dan 15 gespecialiseerde service- en onderhoudsfuncties voor Yamaha marine motoren. De beschikbare functies kunnen per model en bouwjaar verschillen.

Motor en Aandrijflijn:

• Motorolieverversingsgeschiedenis registreren: Registreert de datum en bedrijfsuren van de laatste olieverversing in de boordcomputer.
• Olieverversingstabel: Toont de onderhoudshistorie met betrekking tot olieverversingen.
• Motorgegevens bekijken: Geeft toegang tot opgeslagen motorgegevens en bedrijfsuren.
• Rotor resetten (FWM): Voert een reset uit van de rotorpositiesensor.
• Transmissietest: Activeert en test de werking van de transmissie.
• Aandrijfregeling inspectie: Controleert de componenten van het aandrijfsysteem.
• Cilinder kalibreren: Kalibreert de parameters van de motorcilinders voor een correcte werking.
• Cilinder centreren: Centreert de positie van de cilinders, relevant voor specifieke systemen.
• Systeem ontluchten: Start de procedure voor het ontluchten van vloeistofsystemen, zoals het brandstof- of hydraulisch systeem.

Stuurinrichting en Bediening:

• SCU-configuratie: Configureert de Steering Control Unit (SCU) na vervanging of reparatie.
• Stuurwiel kalibreren: Kalibreert de positie van het stuurwiel.
• Stuurinrichting bediening: Maakt het mogelijk om de stuurinrichting te testen en te bedienen.
• RIDE-keerkoppeling inleren: Leert de RIDE (Reverse with Intuitive Deceleration Electronics) keerkoppeling opnieuw in.
• Afstandsbedieningssysteem resetten: Herstelt de instellingen van het afstandsbedieningssysteem.
• Initieel inleren: Voert de initiële inleerprocedure uit voor nieuw geïnstalleerde componenten.

Trim- en Kantelsysteem:

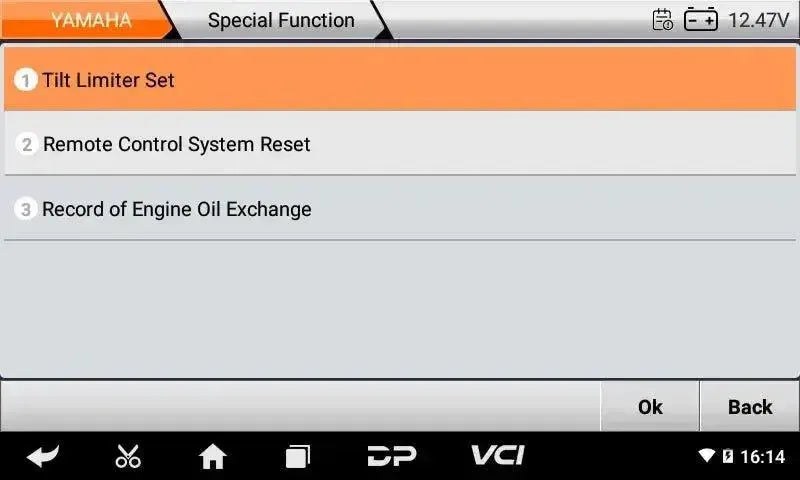

• Kantelbegrenzer instellen: Stelt de maximale kantelhoek van de buitenboordmotor in.
• Trim resetten: Herstelt de triminstellingen naar de fabrieksstandaard.

Speciale functies en mogelijkheden:

De IScan Yamaha (Marine) biedt aanvullende functies die de diagnose en het onderhoud ondersteunen.

Coderingen en programmering:

• Instellingen aanpassen: Biedt de mogelijkheid om specifieke parameters en systeeminstellingen te configureren.

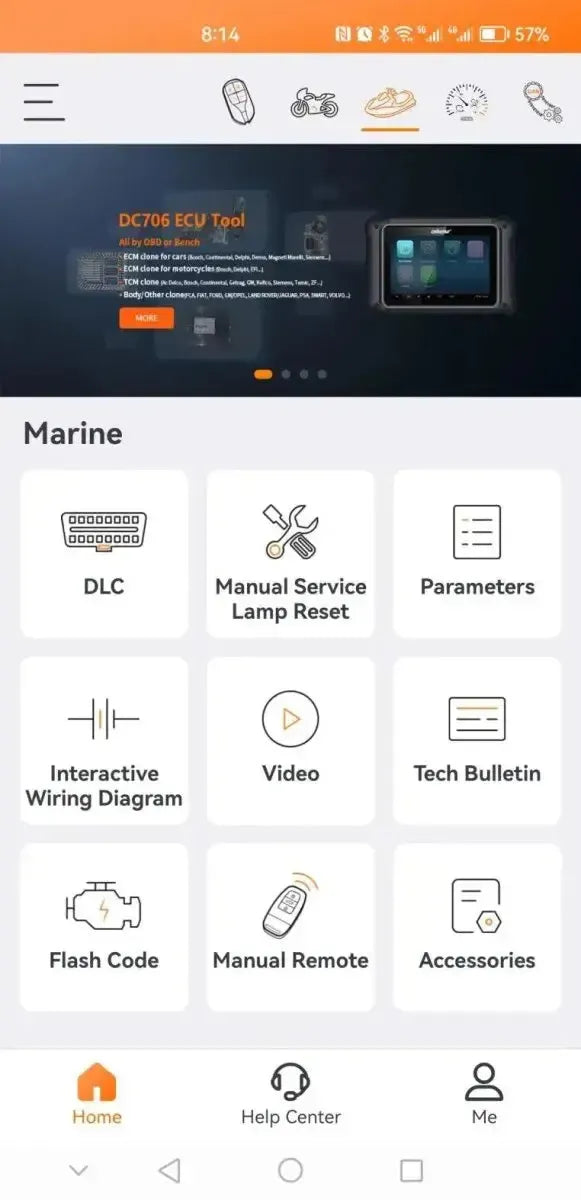

Documentatie en schema’s:

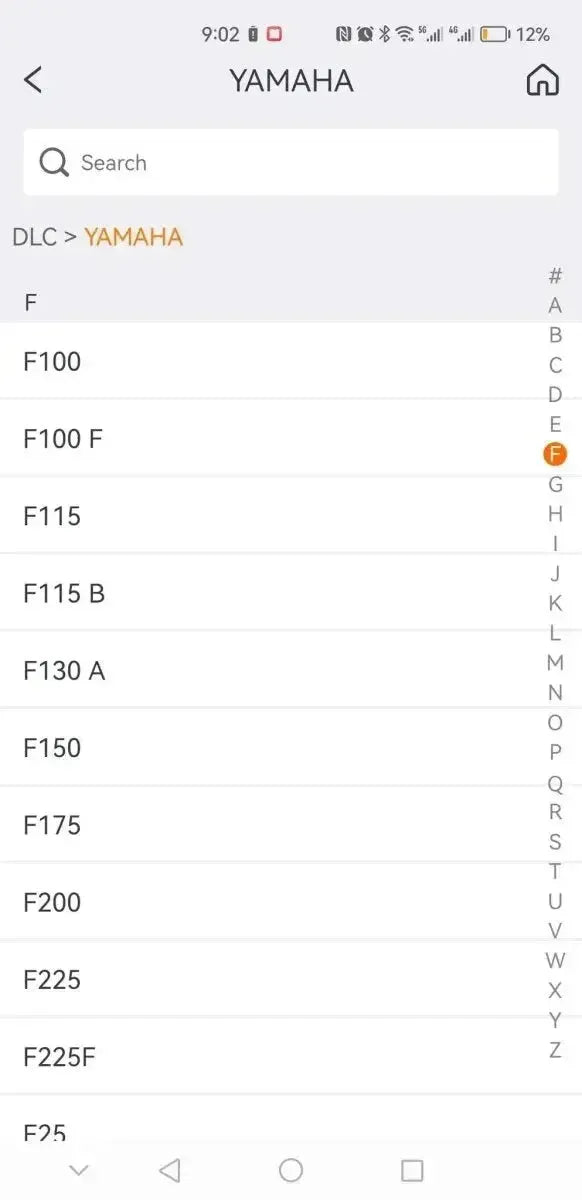

• Locatie diagnoseaansluiting: Toont de fysieke locatie van de diagnoseconnector (DLC) op het vaartuig.
• Technische handleidingen: Biedt toegang tot geïntegreerde handleidingen en technische documentatie voor ondersteunde systemen.

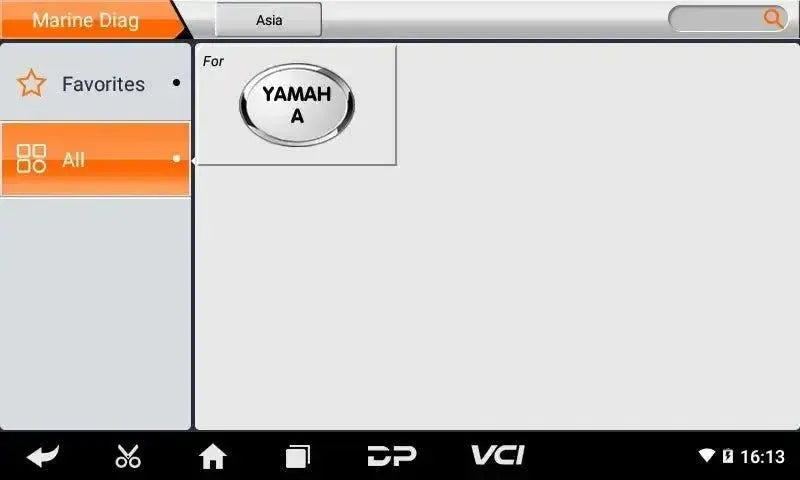

Ondersteunde voertuigmerken:

De OBDSTAR IScan is een diagnoseapparaat dat specifiek is ontwikkeld voor de maritieme sector van Yamaha. Het systeem biedt ondersteuning voor diverse buitenboordmotoren, waterscooters en sportboten van dit merk.

• Aziatisch: Yamaha

Verpakkingsinhoud:

• 1x OBDSTAR IScan Yamaha (Marine) uitleesapparaat
• 1x Hoofdkabel (M001B)
• 1x Voedingsadapter (12V2A)
• 1x Yamaha 3-pins verloopkabel (M061)

Licentie-informatie:

• Inclusief 2 jaar updates: Bij aanschaf is een update-licentie voor 24 maanden inbegrepen.

Na het verlopen van de licentie blijft het apparaat functioneren op basis van de laatst geïnstalleerde softwareversie. Het ontvangen van nieuwe software-updates is na deze periode niet meer mogelijk zonder een nieuwe licentie aan te schaffen.
