OBDSTAR  |  SKU: M009

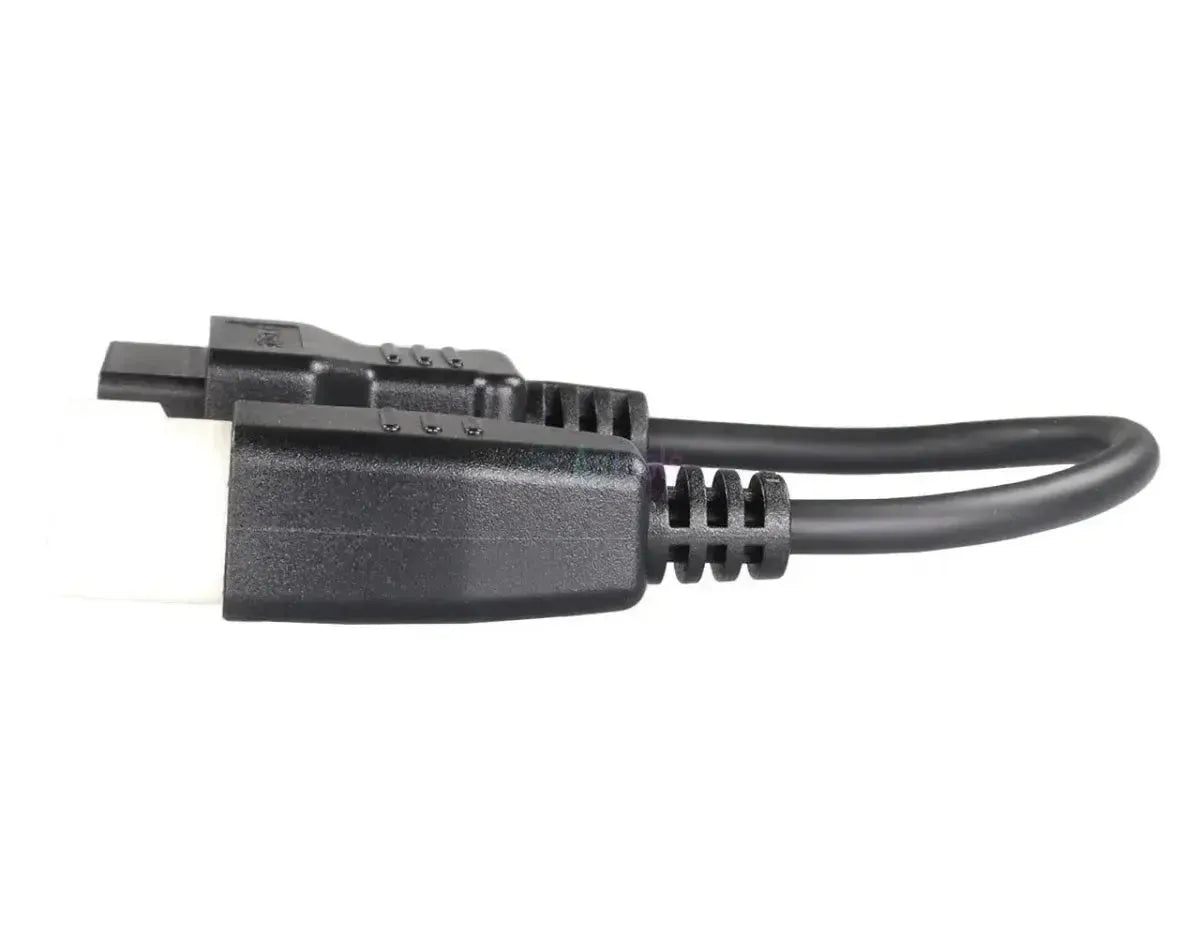

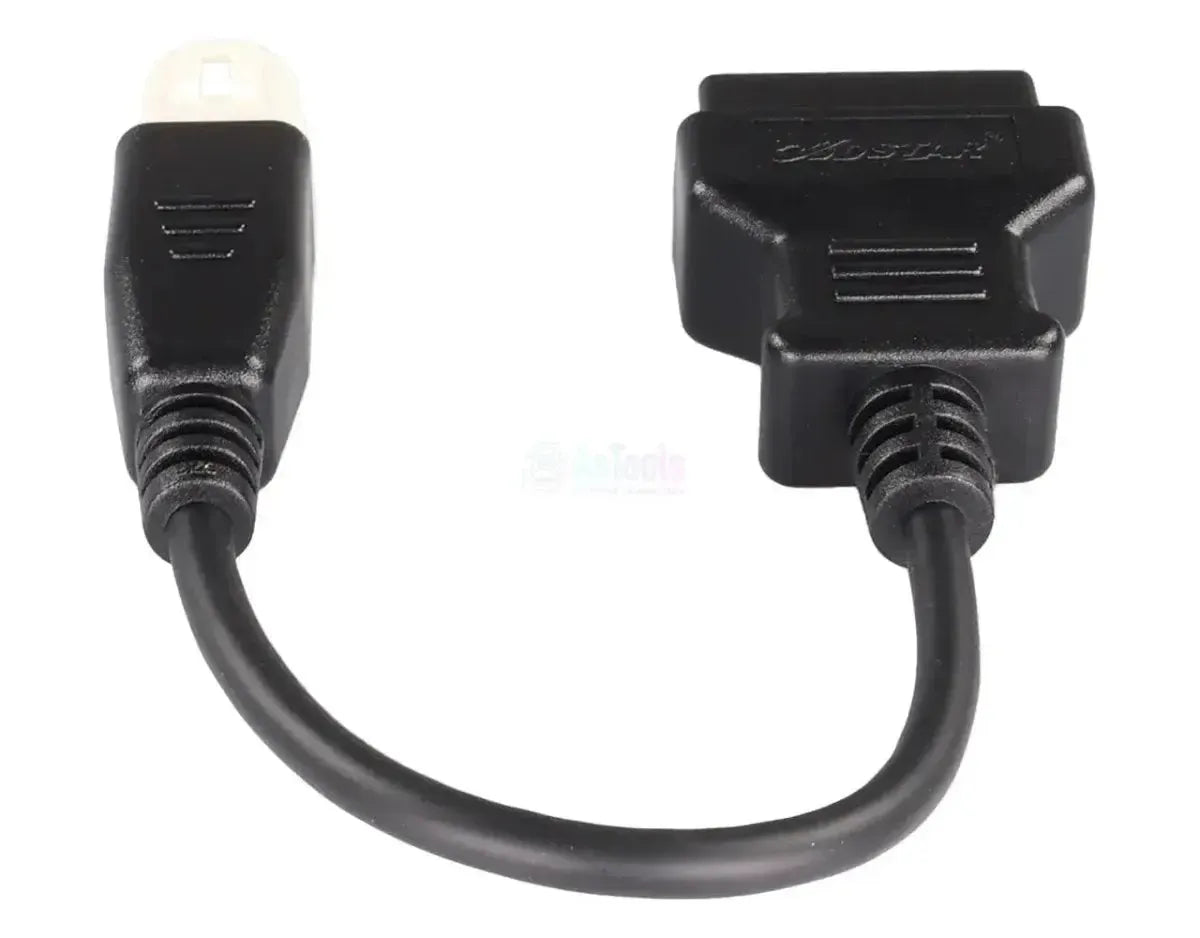

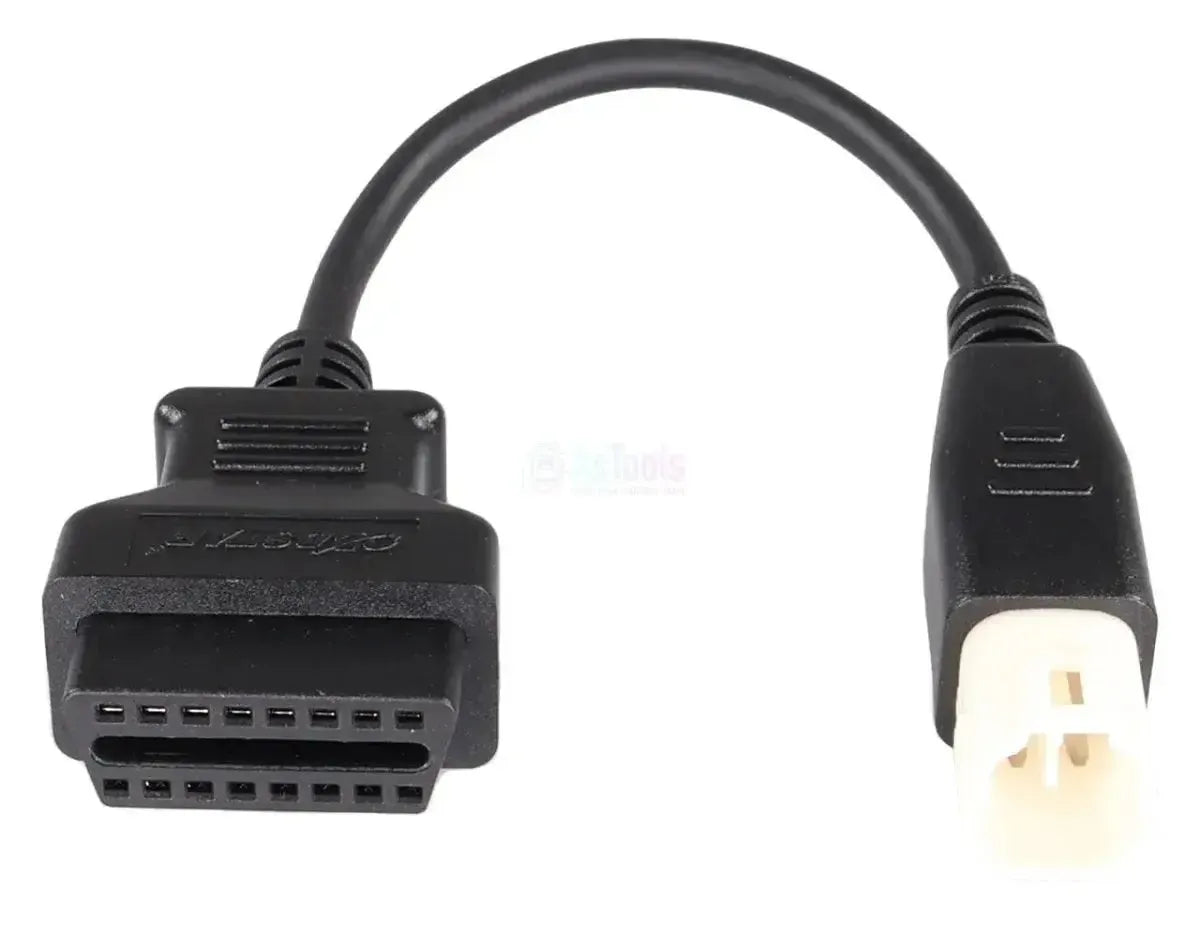

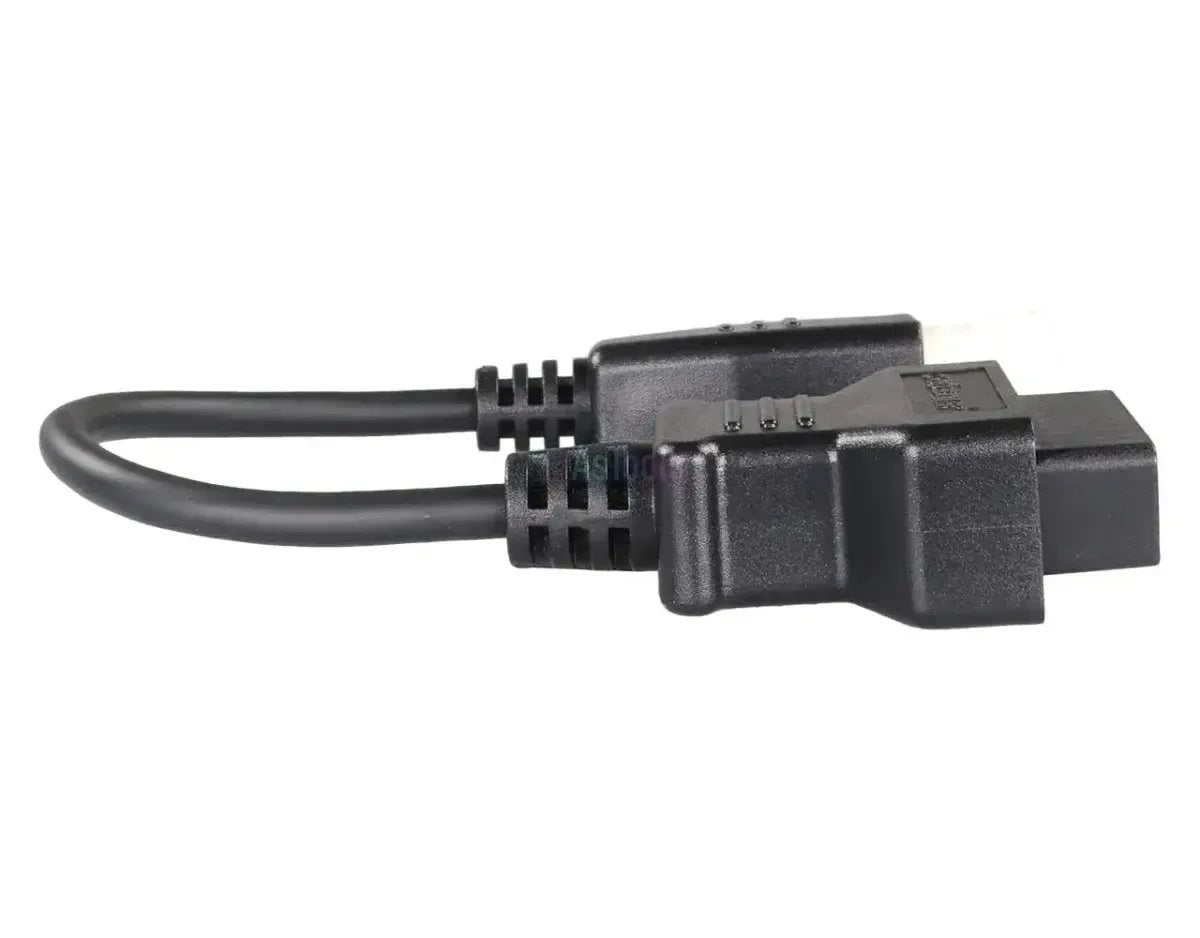

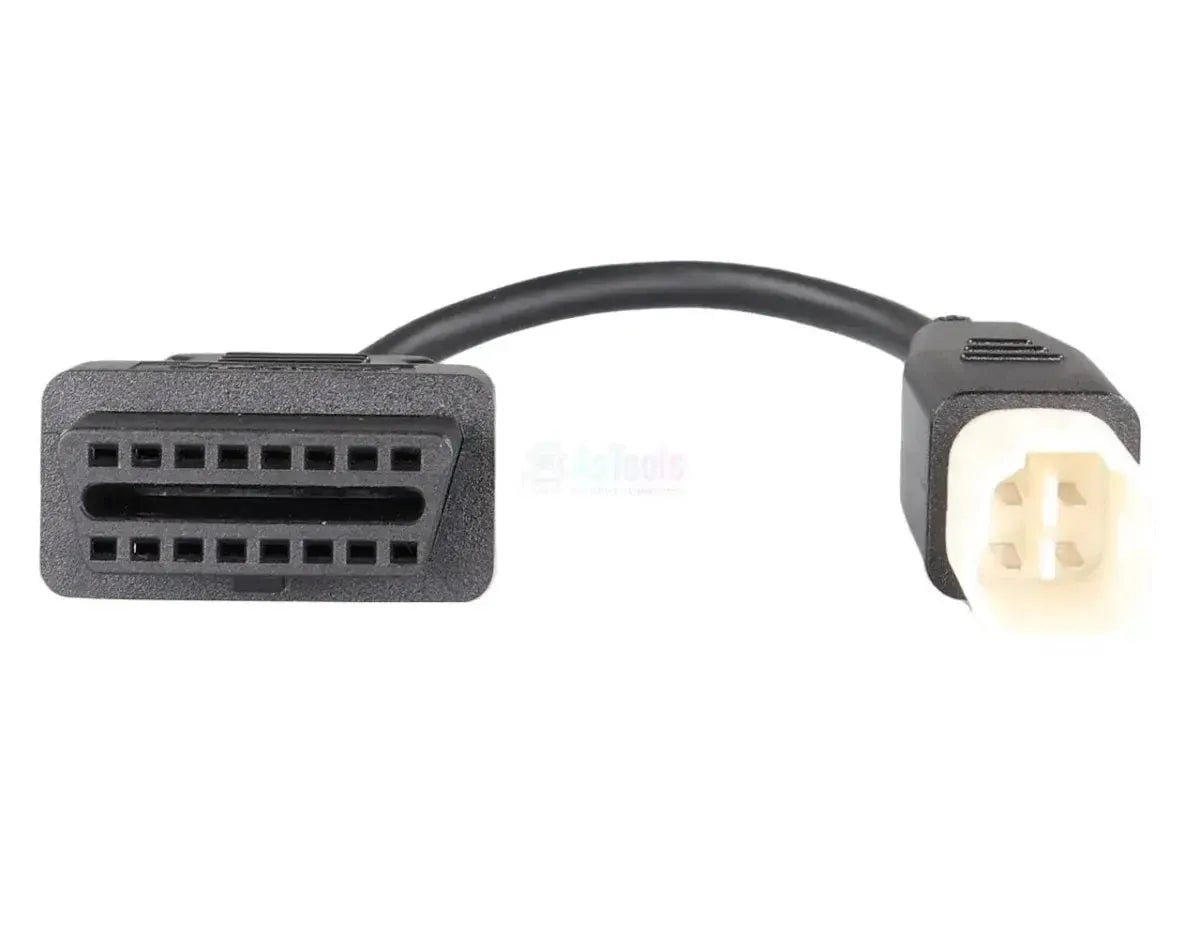

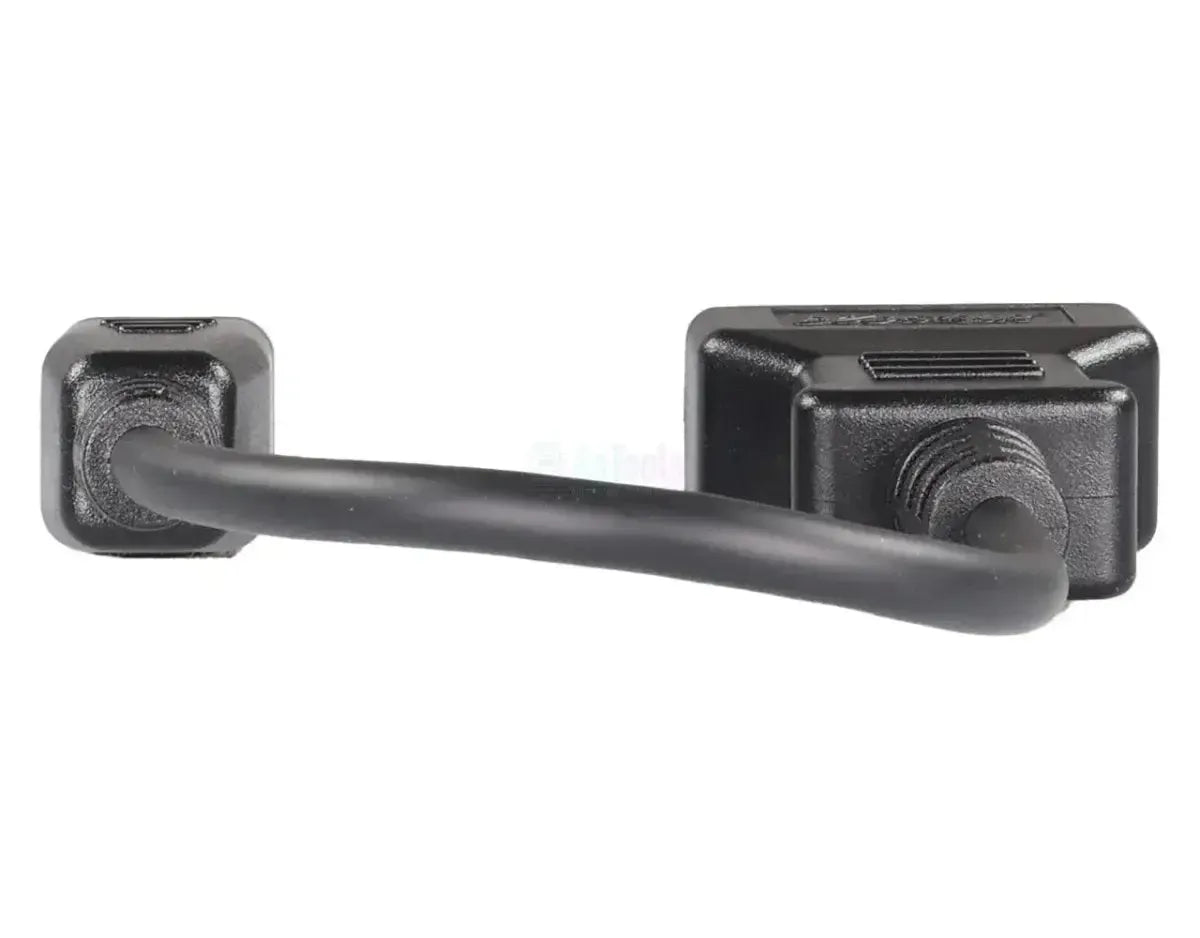

OBDSTAR (M009) | Kawasaki 4-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

€21,95 incl.
€18,14 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

De OBDSTAR M009 verbindt de 4-polige fabrieksdiagnosepoort van Kawasaki met een standaard 16-pins OBD2-connector (J1962). Daarmee kunt u een motorfiets zonder auto-OBD2-poort toch op uw OBDSTAR-programmeur aansluiten.

De kabel vertaalt de pin-lay-out van de 4-pins poort naar de 16-pins indeling die OBDSTAR-apparatuur herkent. De signaallijnen, waaronder de K-line die veel Kawasaki-motorfietsen voor seriële gegevensuitwisseling gebruiken, komen daarbij op de juiste penposities van de OBD2-connector terecht. Wat u vervolgens met het motorbeheersysteem kunt doen, hangt af van de mogelijkheden van uw eigen toestel en van de ECU-software van het model. De kabel zelf voegt geen dekking toe.

PLUSPUNTEN

✔Directe koppeling op de 4-pins poort — geen tussenliggende aanpassingen nodig tussen motorfiets en apparatuur.
✔Juiste doorvoer van de K-line — de signaallijnen komen op de overeenkomstige pinnen van de J1962-connector uit.
✔Korte kabel voor krappe ruimte — de compacte lengte werkt prettig rond de diagnosepoort op een motorfiets.
✔Bevestigde modellijst — de productgegevens noemen elf Kawasaki-modellen met deze aansluiting, met bouwjaren.

AANDACHTSPUNTEN

✕Niet voor modellen met een OBD2-poort — Kawasaki's met een standaard 16-pins aansluiting hebben deze kabel niet nodig.
✕Niet voor de andere fabrieksstekkers — voor een 4+4-pins, 6-pins of 8-pins uitvoering is een andere kabel uit de reeks nodig.
✕Uitsluitend voor OBDSTAR-apparatuur — gebruik met apparatuur van andere diagnosemerken wordt niet ondersteund.
✕Voegt geen voertuigdekking toe — de beschikbare functies hangen af van uw toestel en van de ECU-software van het model.

Toepassingen en functionaliteiten

Via de 4-pins poort bereikt u de motorbeheereenheid van de Kawasaki.

Regeleenheden die u bereikt

  • Motorbeheereenheid (ECU): De regeleenheid waarmee via de K-line wordt gecommuniceerd.
  • Overige modules: De bron bevestigt alleen het motorbeheersysteem op deze poort; verdere modules zijn afhankelijk van model en toestel.

Wat u kunt doen

  • Foutcodes uitlezen: Opgeslagen en actieve storingscodes ophalen, inclusief gegevens over het getroffen systeem.
  • Foutcodes wissen: De codes na diagnose en herstel uit het geheugen van de motorbeheereenheid verwijderen.
  • Live data weergeven: Waarden zoals motortoerental, temperatuur en gaskleppositie op het uitleesapparaat volgen.
  • ECU-identificatie opvragen: De softwareversie en identificatiegegevens van de motormanagementeenheid uitlezen.
  • Let op: Welke functies werken, hangt af van uw OBDSTAR-toestel en van de ECU-software van het model.

Compatibele voertuigen en toepassingen

Bepalend is de 4-pins diagnosepoort, niet het model of het bouwjaar. De onderstaande Kawasaki-modellen zijn met die aansluiting bevestigd; alleen bevestigde modellen zijn opgenomen. Kijk bij twijfel eerst naar de stekker op de motorfiets zelf.

Kawasaki:

  • ER-6n / ER-6f: (2012–2016)
  • Ninja 300 (EX300): (2013–2017)
  • Ninja 400 (EX400): (2018–heden)
  • Ninja 650 (EX650): (2012–heden)
  • Ninja 1000 (ZX-10R / Z1000SX): (2011–heden)
  • Versys 650: (2015–heden)
  • Versys 1000: (2012–heden)
  • Z650: (2017–heden)
  • Z800: (2013–2016)
  • Z900: (2017–heden)
  • Z1000: (2010–heden)
💡
Goed om te weten: De 4-pins diagnosepoort zit doorgaans onder de zijpanelen of het zadel; het werkplaatshandboek van uw model geeft de exacte poortlocatie. Controleer voordat u bestelt of de stekker vier pinnen heeft, want een 6-pins of 8-pins poort vraagt om een andere kabel.

Verpakkingsinhoud

  • 1x OBDSTAR (M009) | Kawasaki 4-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk
OBDSTAR
Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product
Verloopkabel
Op welke soorten voertuigen of machines je de kabel gebruikt. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
  • Motorfiets en scooter

Geschikt voor

Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat
  • OBDSTAR
Of de kabel een aparte stroomaansluiting nodig heeft, bijvoorbeeld via accuklemmen. Een passieve kabel werkt zonder.Eigen voeding nodig

Aansluitingen

De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde
4-pins OBD
De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde
16-pins OBD2
Via welke datalijnen de kabel signalen doorgeeft. Het voertuig en de tester moeten dezelfde manier van communiceren gebruiken.Communicatie
  • K-line

Afmetingen en gewicht

Hoe zwaar de kabel of adapter is.Gewicht
0,1 kg
Regeleenheden
Motorbeheereenheid (ECU)

Overige specificaties

Toepassing
Kawasaki 4-pins fabrieksdiagnosepoort
Modelbereik
Vanaf 2010, mits voorzien van de 4-pins aansluiting
Nodig om te gebruiken
OBDSTAR uitleesapparaat met motorfietsdekking, zoals de MS50, MS70 of MotoMaster
Aanvullend nodig
Geen; de kabel werkt zonder adapter of voeding
