OBDSTAR  |  SKU: M027

OBDSTAR (M027) | Kymco/Kawasaki 3-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

€25,95 incl.
€21,45 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

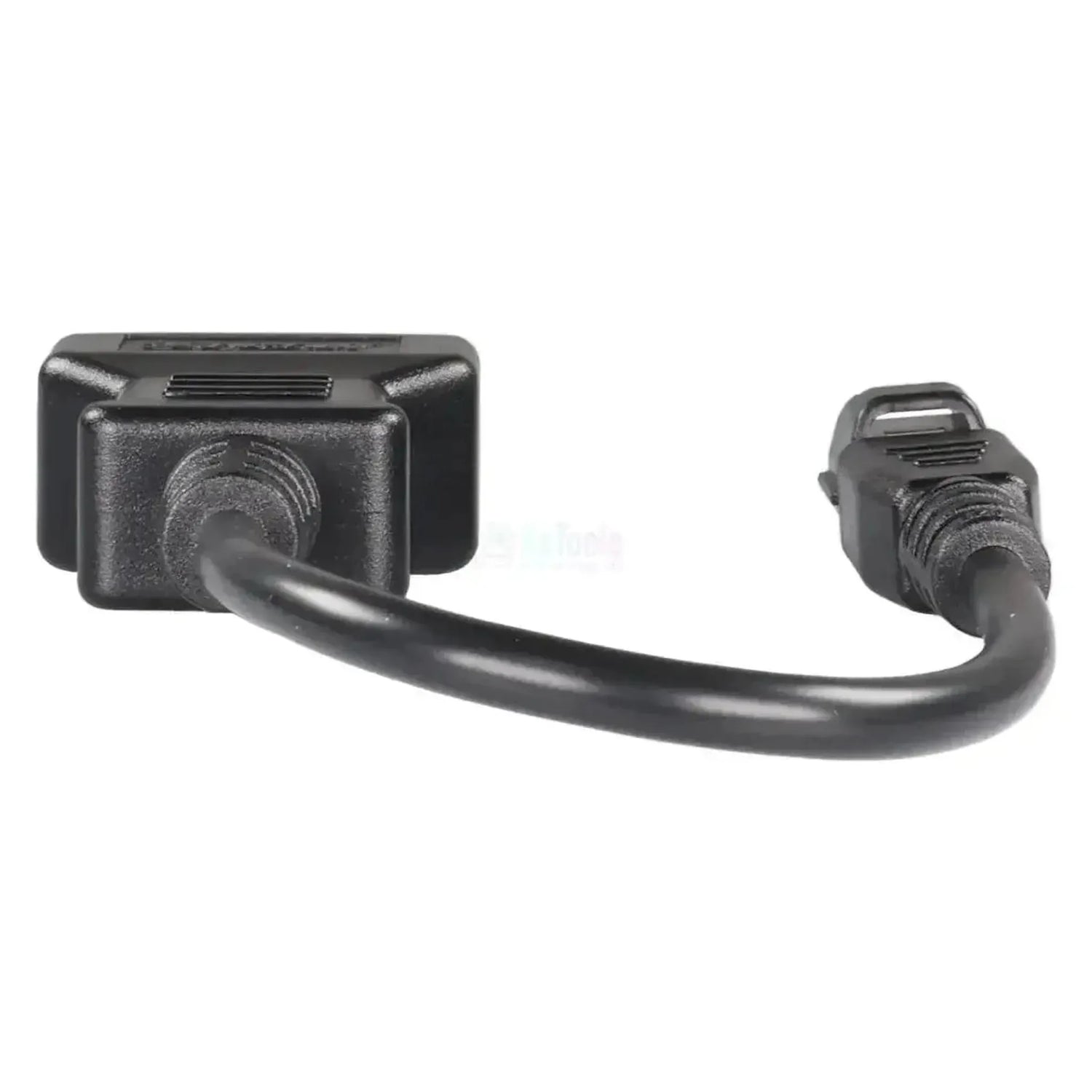

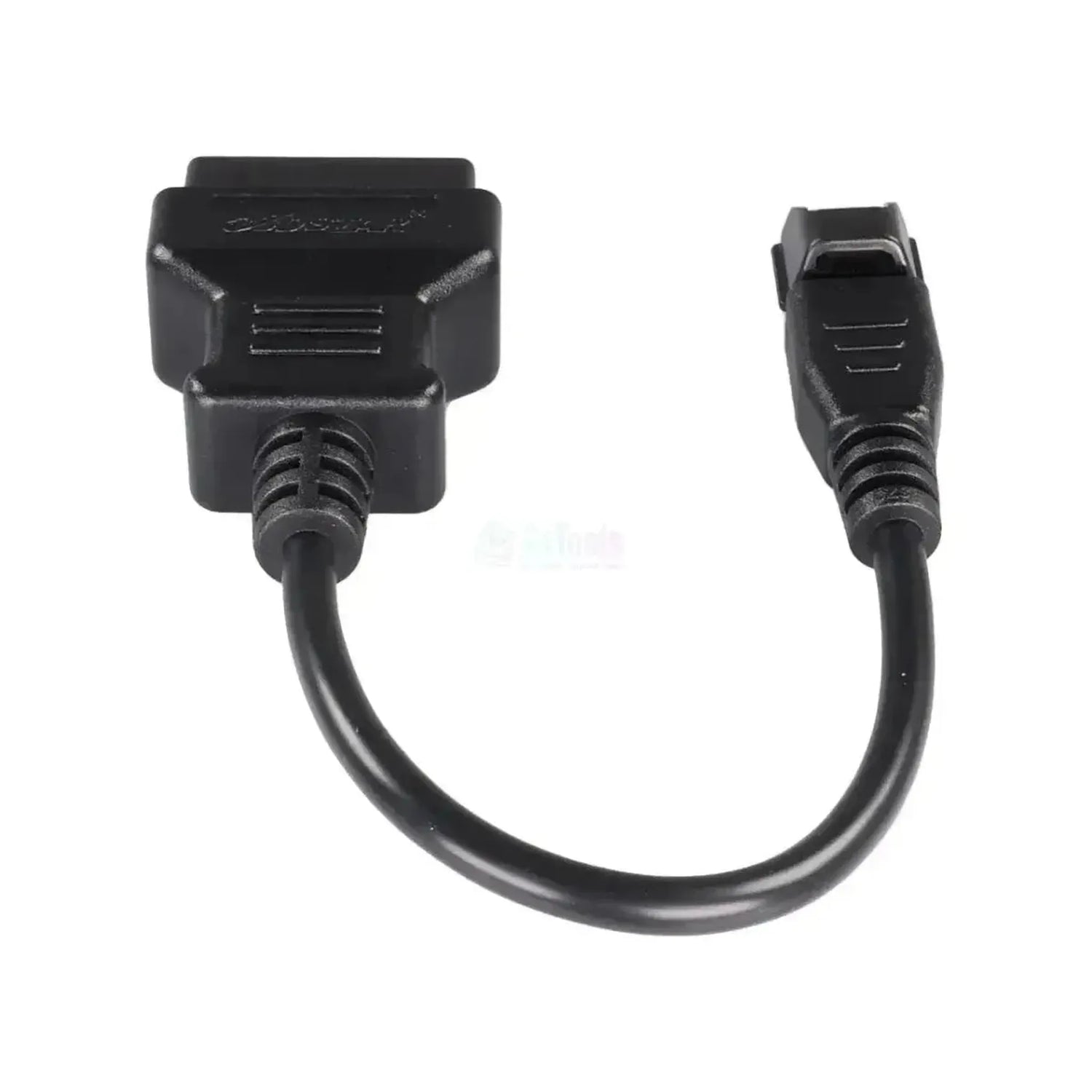

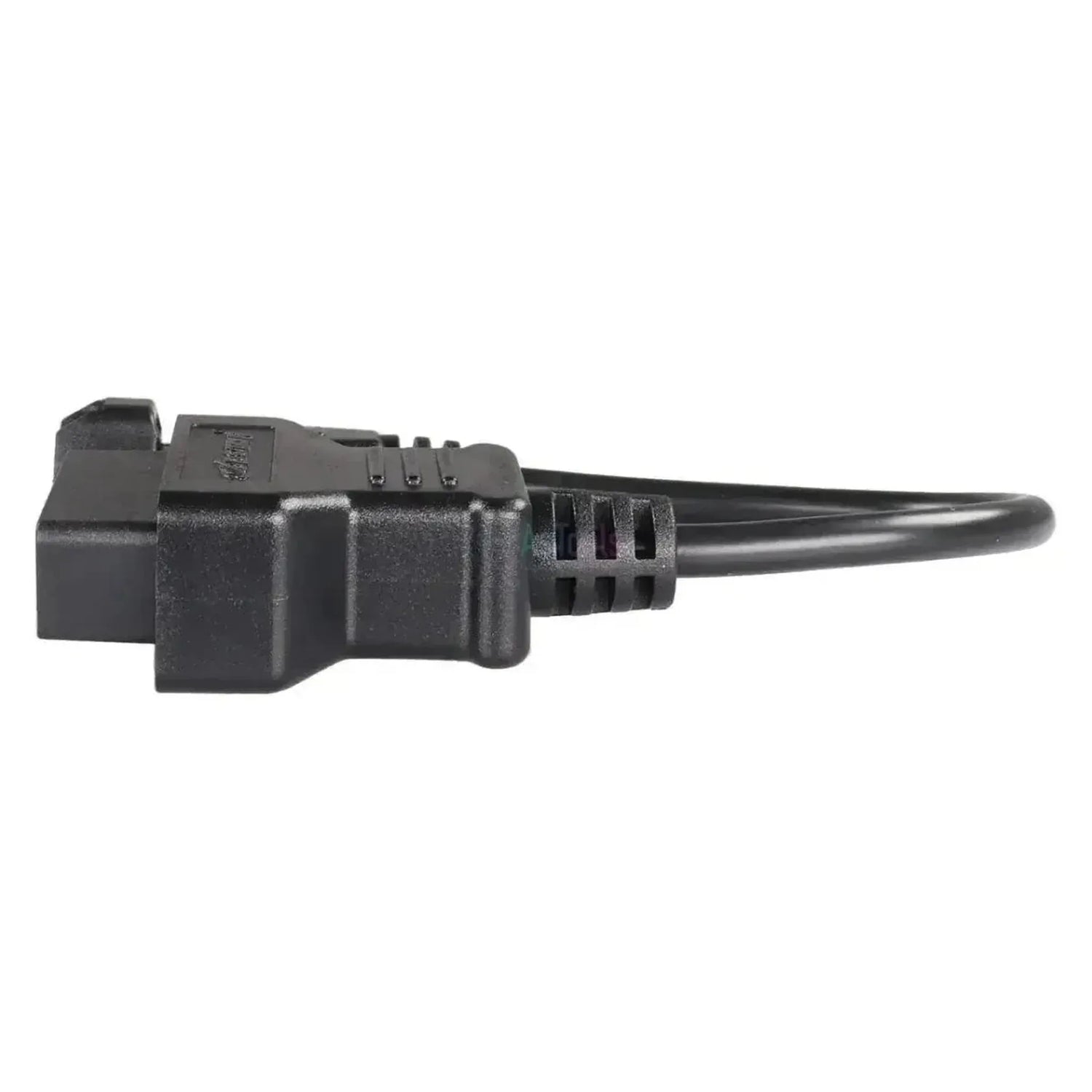

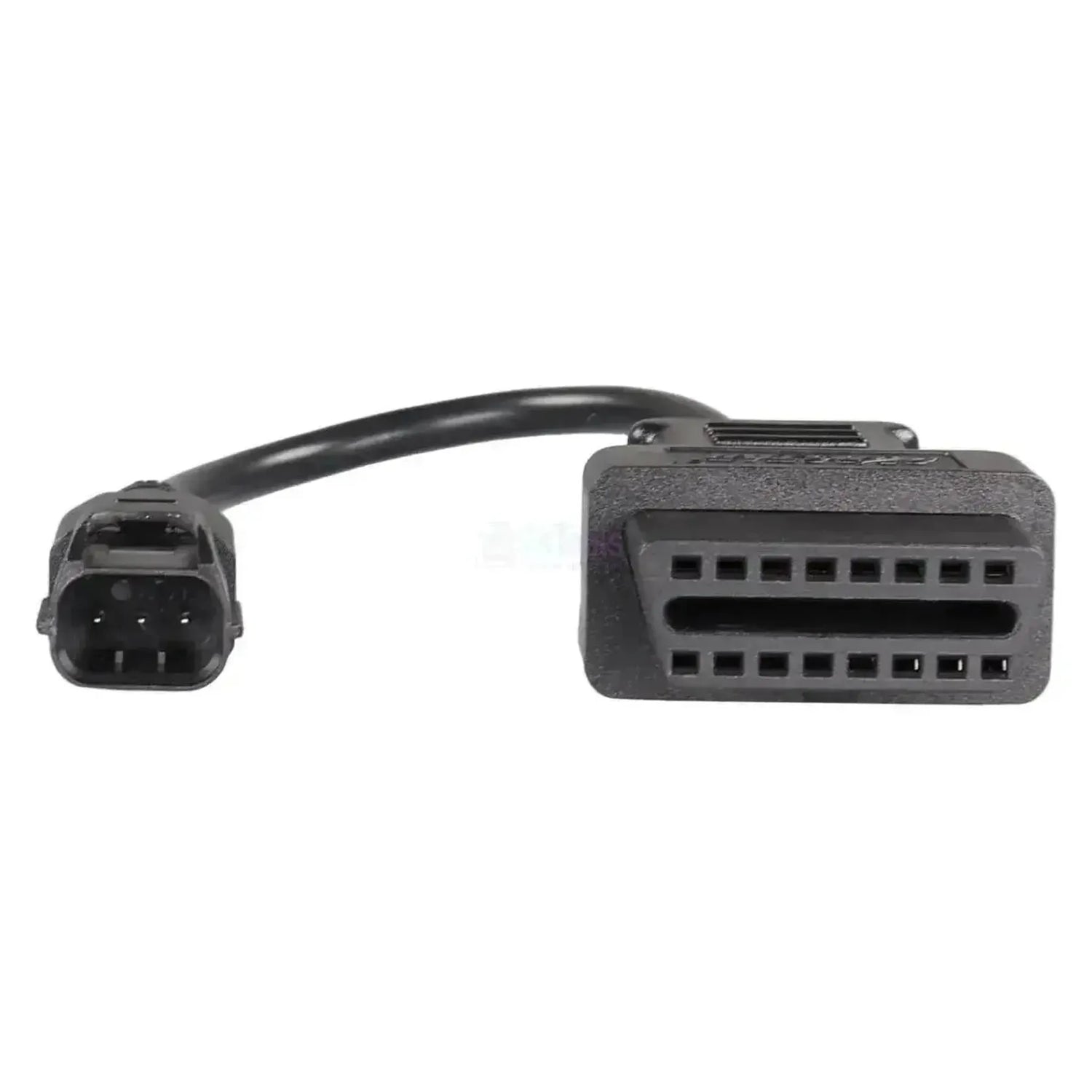

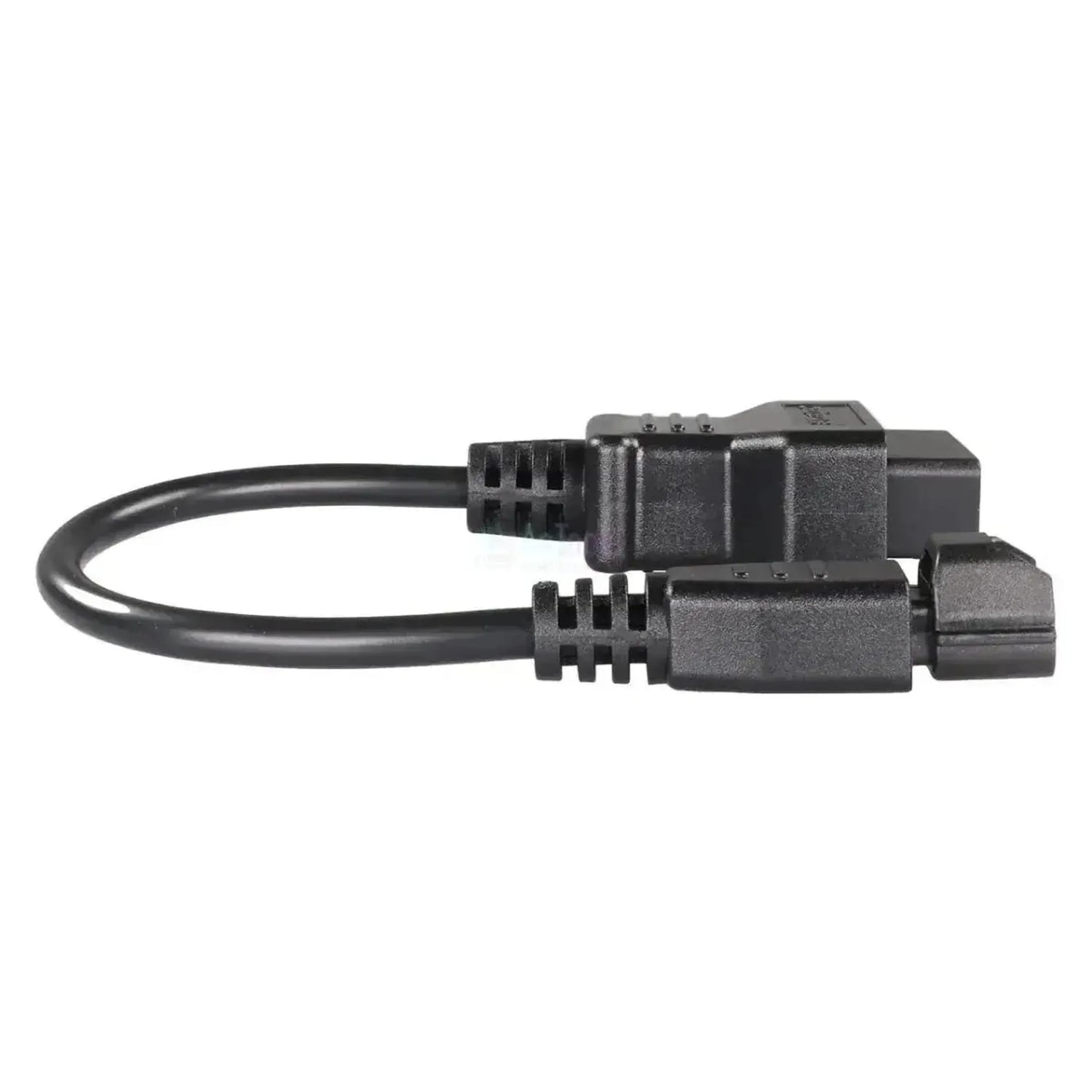

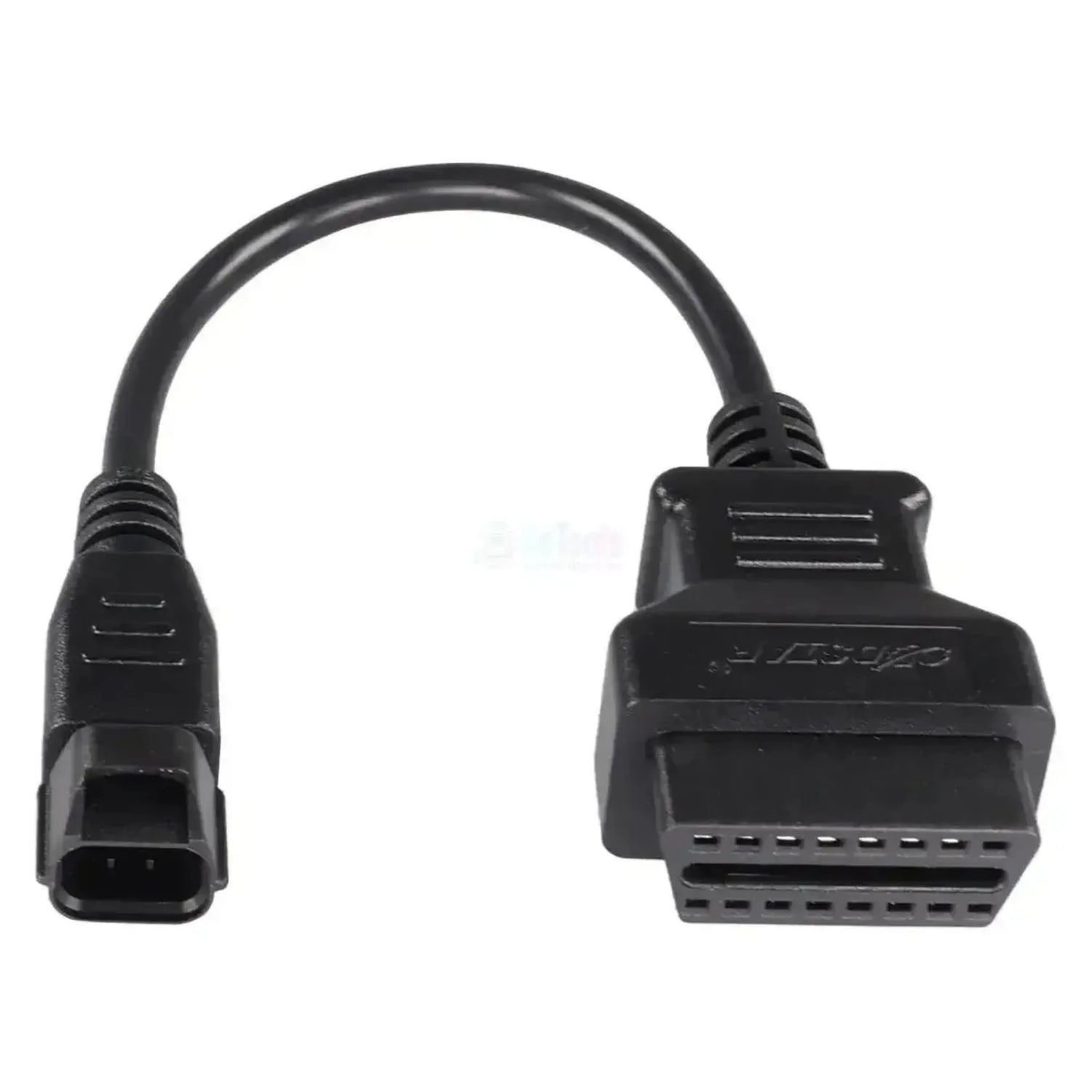

De OBDSTAR M027 zet de 3-pins diagnoseaansluiting van Kymco en Kawasaki om naar de standaard 16-pins OBD2 (J1962)-aansluiting. De behuizing van de 3-polige connector is fabrieksspecifiek uitgevoerd en past mechanisch op de diagnosestekker van de betreffende modellen.

Beide merken pasten deze 3-polige stekker toe op modellen zonder directe OBD2-poort. De signaalpinnen zijn intern doorverbonden naar de overeenkomstige contacten aan de 16-pins zijde, zodat de K-line- of CAN-communicatie intact blijft. Aanpassingen aan het voertuig zijn daarvoor niet nodig. Via de kabel bereikt u de elektronische regeleenheden achter die poort. Wat u er vervolgens mee kunt, wordt bepaald door de software van uw eigen OBDSTAR-toestel.

PLUSPUNTEN

✔Twee merken op één kabel — Kymco- en Kawasaki-modellen met de 3-polige poort worden met dezelfde kabel bediend.
✔Signaal blijft intact — de doorverbinding houdt de K-line- of CAN-communicatie ongewijzigd.
✔Geen modificatie aan de bedrading — de kabel gaat op de bestaande fabrieksstekker.
✔Standaard OBD2 aan de apparaatzijde — de 16-polige zijde past rechtstreeks op de diagnose-ingang van het toestel.

AANDACHTSPUNTEN

✕Let op het bouwjaar bij Kawasaki — de opgegeven Kawasaki-modellen met deze poort lopen tot begin jaren tien; nieuwere uitvoeringen kunnen een andere aansluiting hebben.
✕Alleen de 3-polige uitvoering — modellen met een afwijkend connectortype vallen buiten het bereik van deze kabel.
✕Uitsluitend voor OBDSTAR-apparatuur — gebruik met diagnoseapparatuur van andere merken wordt niet ondersteund.
✕Voegt geen voertuigdekking toe — welke systemen en functies beschikbaar zijn, bepaalt de software van uw toestel.

Toepassingen en functionaliteiten

Via de 3-pins diagnosepoort bereikt u de regeleenheden van de motorfiets of scooter.

Regeleenheden die u bereikt

  • Elektronische regeleenheden: De eenheden die op de 3-pins poort zijn aangesloten, waaronder de motorbesturing.
  • Overige systemen: Welke modules per model bereikbaar zijn, verschilt en hangt af van de dekking van uw toestel.

Wat u kunt doen

  • Foutcodes uitlezen: Opgeslagen en actieve foutcodes (DTC's) uit de regeleenheden ophalen.
  • Foutcodes wissen: De codes uit de regeleenheid verwijderen, waarna het systeem opnieuw zijn zelfdiagnose uitvoert.
  • Livedata opvragen: Realtimewaarden van sensoren en actuatoren volgen tijdens stationair draaien of rijden.
  • Systeemidentificatie: Voertuig- en systeeminformatie opvragen, zoals het type regeleenheid en de softwareversie.
  • Let op: De beschikbare functies verschillen per model en per OBDSTAR-toestel.

Compatibele voertuigen en toepassingen

Bepalend is de 3-pins diagnosepoort, niet het model of het bouwjaar. Onderstaande modellen zijn met een 3-pins poort uitgevoerd die mechanisch en elektrisch overeenkomt met de connector van deze kabel.

Kawasaki:

  • Z750 / Z750R: (2007–2012)
  • Z1000 / Z1000SX: (2007–2013)
  • Ninja ZX-6R: (2007–2012)
  • Ninja ZX-10R: (2008–2013)
  • Versys 650: (2010–2014)
  • ER-6n / ER-6f: (2009–2011)

Kymco:

  • AK 550: (2017–heden)
  • Downtown 350i: (2015–heden)
  • Xciting 400i: (2013–heden)
  • Xciting S 400: (2018–heden)
💡
Goed om te weten: De 3-pins diagnosepoort zit op deze modellen doorgaans onder het zadel of achter een afdekpaneel bij het stuurhoofd; het werkplaatshandboek geeft de exacte plaats. Controleer de stekker op het voertuig zelf voordat u bestelt, zeker bij Kawasaki-modellen uit overlappende bouwjaren.

Verpakkingsinhoud

  • 1x OBDSTAR (M027) | Kymco/Kawasaki 3-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk
OBDSTAR
Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product
Verloopkabel
Op welke soorten voertuigen of machines je de kabel gebruikt. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
  • Motorfiets en scooter

Geschikt voor

Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat
  • OBDSTAR
Of de kabel een aparte stroomaansluiting nodig heeft, bijvoorbeeld via accuklemmen. Een passieve kabel werkt zonder.Eigen voeding nodig

Aansluitingen

De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde
3-pins OBD
De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde
16-pins OBD2 (J1962)
Via welke datalijnen de kabel signalen doorgeeft. Het voertuig en de tester moeten dezelfde manier van communiceren gebruiken.Communicatie
  • K-line
  • CAN-bus

Afmetingen en gewicht

Hoe zwaar de kabel of adapter is.Gewicht
0,1 kg
Regeleenheden
Elektronische regeleenheden van het voertuig

Overige specificaties

Toepassing
Kymco- en Kawasaki-modellen met 3-pins diagnosepoort
Communicatie
K-line of CAN, afhankelijk van het voertuig
Ondersteunde merken
Kawasaki en Kymco
Modelbereik
Kawasaki-modellen 2007–2014 en Kymco-modellen vanaf 2013, mits voorzien van de 3-pins poort
Nodig om te gebruiken
OBDSTAR uitleesapparaat met motorfietsdekking, zoals de MS50, MS70 of MotoMaster
Aanvullend nodig
Geen; de kabel werkt zonder adapter of eigen voeding
