OBDSTAR MK70 | Sleutelprogrammeur | Motorfiets

Diagnosefuncties

De OBDSTAR MK70 ondersteunt diagnosefuncties gericht op sleutelprogrammering en immobilizer-systemen van motorfietsen. Onderstaande functies zijn beschikbaar voor gekoppelde voertuigsystemen.

• Pincode-uitlezing: Uitlezen van de pincode via de P001 programmeur voor het aanmaken van nieuwe sleutels op ondersteunde motorfietsen.
• Foutcodes uitlezen: Uitlezen van opgeslagen storingscodes uit relevante regeleenheden voor diagnose van immobilizer- en motorstoringen.
• Live data: Weergave van actuele meetwaarden uit voertuigsystemen ter ondersteuning van storingsanalyse.

Sleutel- en EEPROM-functies

De MK70 is primair ontwikkeld voor sleutelprogrammering en immobilizer-werkzaamheden op motorfietsen. Onderstaande functies vormen de kern van het apparaat.

• Sleutelprogrammering via OBD: Programmeren van nieuwe sleutels via de diagnoseaansluiting op ondersteunde motorfietsmerken.
• Sleutelprogrammering via dump: Aanmaken van sleutels op basis van EEPROM-data voor motorfietsen zonder OBD-programmeeroptie.
• Pincode-uitlezing met originele sleutel: Uitlezen van de pincode bij Honda, Suzuki en Yamaha motorfietsen wanneer een originele sleutel aanwezig is.
• Sleutel aanmaken via dump: Genereren van een werkende sleutel op basis van uitgelezen EEPROM-gegevens voor Aprilia, BMW, Ducati, Honda, Kawasaki, Piaggio, Suzuki en Yamaha.

Speciale functies en mogelijkheden

Naast standaard sleutel- en diagnosefuncties ondersteunt de MK70 een aantal specialistische toepassingen voor motorfietsen.

• Cluster-herkalibratie via dump: Herkalibratie van de kilometerteller op basis van EEPROM-data, in combinatie met de MP001 of P001 programmeur.
• Cluster-herkalibratie via OBD: Herkalibratie van de kilometerteller via de diagnoseaansluiting op Ducati, in combinatie met een odometerkit.
• Cluster-herkalibratie via bench: Herkalibratie op bench-niveau voor BRP-modellen, in combinatie met een odometerkit.
• Pincode-uitlezing via P001: Uitlezen van de pincode bij ondersteunde motorfietsen met behulp van de P001 programmeur.

Ondersteunde voertuigmerken

De OBDSTAR MK70 biedt dekking voor motorfietsmerken uit meerdere regio's. Beschikbare functies per merk zijn afhankelijk van model en bouwjaar.

• Europees: BMW, Ducati, Italjet, Peugeot, Piaggio, Triumph
• Aziatisch: Honda, Kawasaki, Suzuki, Yamaha
• Amerikaans: BRP, Harley-Davidson, Indian, Polaris
• Chinees: CFMOTO, Haojue

Optionele toevoegingen en uitbreidingen

De MK70 kan worden uitgebreid met diverse hardware-adapters voor specifieke motorfietsmerken en aansluittypes.

Hardware modules en accessoires

• M002A Aardingskabel: Voedingskabel met accuklemmen voor het tot stand brengen van een stabiele massa-aansluiting tijdens programmeerwerkzaamheden.
• M004 Diagnose-adapter (Multi-merk): Verloopkabel voor het verbinden met de diagnosepoort van diverse motorfietsmerken zoals Aprilia, Ducati, Honda en KTM.
• M005 Diagnose-adapter (Kawasaki): Specifieke verloopkabel voor het uitlezen van en communiceren met de diagnosesystemen van Kawasaki motorfietsen.
• M037 Diagnose-adapter (Ducati): Adapter voor de specifieke diagnoseaansluiting op diverse Ducati-modellen die niet zijn uitgerust met een standaard poort.
• M039 Diagnose-adapter (Kawasaki): Set van verloopkabels voor communicatie met verschillende generaties of typen diagnosesystemen op Kawasaki motorfietsen.
• M040 Diagnose-adapter (BMW): Adapter voor het verbinden met de ronde 10-pins diagnosepoort die wordt gebruikt op diverse BMW motorfietsen.
• M041 OBD-II adapter: Adapterkabel voor het aansluiten van de programmeur op de standaard 16-pins OBD-II diagnoseconnector van een motorfiets.
• M053 IMMO-adapter (Honda): Verloopkabel voor het direct verbinden met het startonderbrekersysteem van Honda motorfietsen voor sleutelprogrammeerfuncties.
• M054 IMMO-adapter (Suzuki/Yamaha): Adapterkit voor het uitvoeren van sleutelprogrammering en startonderbrekerdiagnose op specifieke modellen van Suzuki en Yamaha.
• N001 Converter: Convertermodule voor communicatie met specifieke EFI-systemen, zoals Rojo en Avic, voor geavanceerde diagnose en programmering.
• N004 Diagnose-adapter (Multi-merk): Alternatieve diagnose-adapter voor motorfietsmerken als Aprilia, Ducati, Honda, KTM, Piaggio, Vespa en Yamaha.
• N041 OBD-II adapter: Adapterkabel voor het aansluiten van de programmeur op een 6-pins OBD diagnoseconnector die op diverse motorfietsen wordt gebruikt.

Licentie-informatie

De OBDSTAR MK70 wordt geleverd met een softwarelicentie van 1 jaar. Na registratie kunnen updates en volledige functionaliteit worden benut via het OBDSTAR-account dat aan het apparaat is gekoppeld.

• Licentieperiode: 1 jaar gratis software-updates vanaf activatie van het apparaat.
• Software-updates: Updates voegen ondersteuning toe voor nieuwe motorfietsmodellen, extra sleutelprotocollen, aanvullende servicefuncties en bugfixes.
• Uitgebreide functies: Sleutelprogrammering, pincode-uitlezing en cluster-herkalibratie functioneren binnen de licentieperiode en kunnen aanvullende hardware zoals de P001 of odometerkit vereisen.
• Na verloop van licentie: Het apparaat blijft werken met de laatst geïnstalleerde softwareversie, maar ontvangt geen nieuwe updates meer totdat de licentie wordt verlengd.

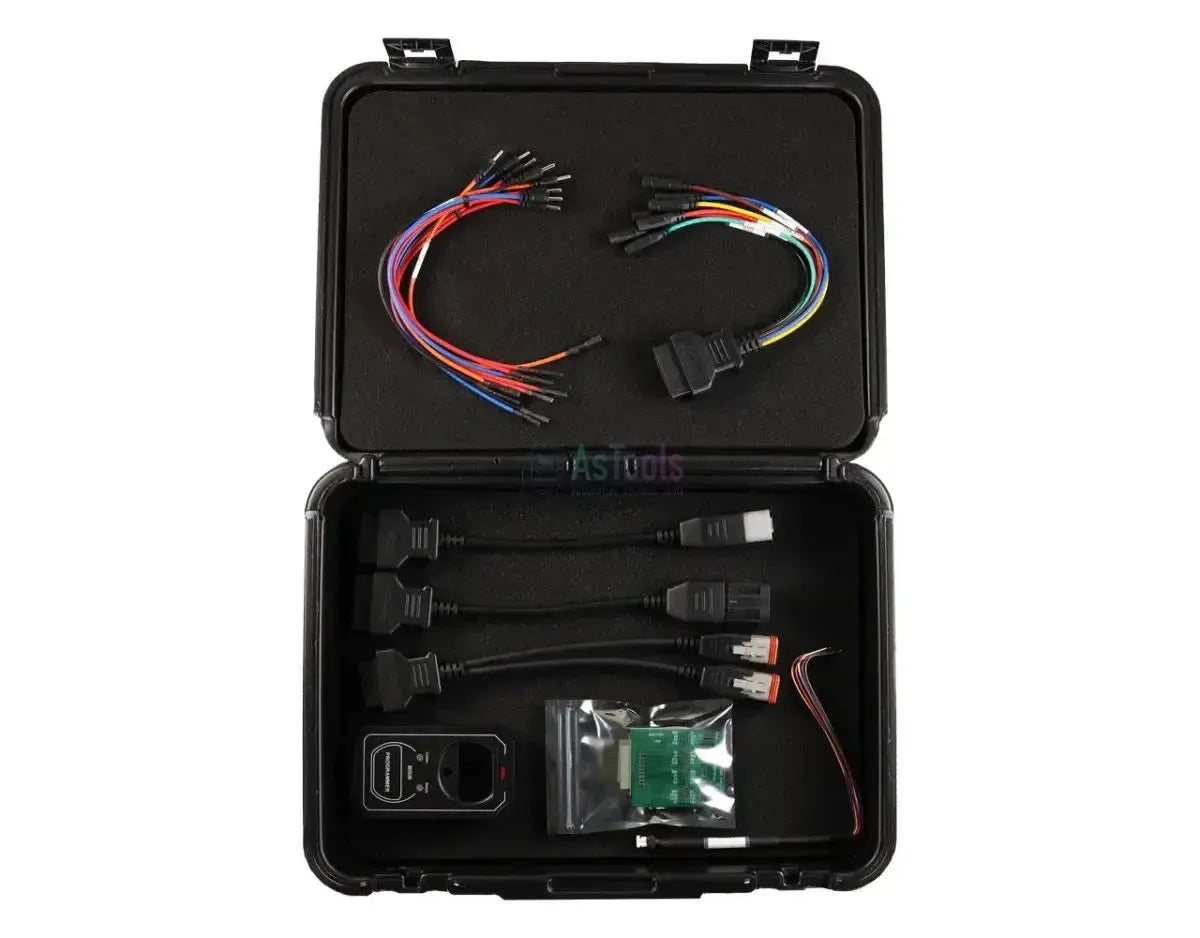

Verpakkingsinhoud

• 1x OBDSTAR MK70 sleutelprogrammeur
• 1x 12V/2A oplader
• 1x M001A hoofdkabel
• 1x M003A multifunctionele jumperkabel
• 1x M034 adapter (Harley-Davidson)
• 1x M042A adapter (Indian/Victory)
• 1x M043 adapter (BRP)
• 1x P001 Kit (IMMO-kit)

Technische specificaties
