OBDSTAR MS50 STD | Uitleesapparaat | Snorfiets/Motorfiets

Diagnosefuncties

De OBDSTAR MS50 STD biedt volledige diagnostische functionaliteit voor motorfietsen, waarmee foutcodes en live sensordata kunnen worden uitgelezen en beoordeeld.

• Foutcodes lezen: Uitlezen van opgeslagen en actieve foutcodes uit de motormanagement- en overige regelmodules op de motorfiets.
• Foutcodes wissen: Verwijderen van foutcodes uit het geheugen van de betreffende regelmodule na uitvoering van een reparatie.
• Live datastromen: Real-time uitlezen van sensor- en actuatorwaarden, weergegeven als tekst, golfvorm of instrumentweergave voor gedetailleerde analyse.
• Actuatortests: Aansturen van individuele componenten en actuatoren om de werking te controleren zonder demontage.
• Coderingsfuncties: Uitvoeren van coderingsprocedures op regelmodules na vervanging of aanpassing.
• Modulе-programmering: Programmeren van regelmodules waar dit door het voertuigsysteem wordt ondersteund.
• Automatisch scannen: Systeemscan waarbij alle beschikbare regelmodules op de motorfiets automatisch worden geïnventariseerd op aanwezige foutcodes.
• Automatische VIN-herkenning: Automatische identificatie van het voertuigidentificatienummer voor snelle voertuigselectie.
• Datastroom-opname en -weergave: Vastleggen en later terugkijken van live datastromen voor het lokaliseren van intermitterende storingen.
• Hulpteksten en technische bulletins: Toegang tot ingebouwde hulpinformatie en fabrikantbulletins ter ondersteuning van de diagnose.

Sleutel- en EEPROM-functies

De MS50 STD ondersteunt sleutelprogrammering voor motorfietsen waarbij deze functie beschikbaar is via het motormanagementsysteem.

• Sleutelprogrammering: Aanleren en registreren van sleutels of transponders op ondersteunde motorfietsmodellen.

Service en onderhoudsfuncties

Het uitleesapparaat ondersteunt meerdere service- en onderhoudsfuncties voor motorfietsen. De beschikbare functies kunnen per voertuigmerk, model en bouwjaar verschillen.

Motor en aandrijflijn

• Olie service reset: Terugzetten van het olieonderhoudsinterval na een uitgevoerde olieverversing.
• Gasklep inleren: Aanleren van de basispositie van de elektronische gasklep na reiniging of vervanging.
• Stationair toerentalregelaar inleren: Kalibreren van het stationair toerental na onderhoud aan het inlaatsysteem.
• CO afstelling: Aanpassen van het CO-percentage voor de juiste emissiewaarden en mengselverhouding.
• Lucht-brandstofverhouding reset: Resetten van de adaptiewaarden voor de lucht-brandstofverhouding van het motormanagementsysteem.
• Adaptiewaarden lambdasonde resetten: Wissen van aangeleerde correctiewaarden van de lambdasonde na vervanging.
• Adaptiewaarden resetten: Wissen van algemene motoradaptiewaarden na reparaties of componentvervanging.

Transmissie en aandrijving

• Transmissie adaptiewaarden resetten: Terugzetten van aangeleerde schakelwaarden van de transmissieregelmodule.

Rem- en stabiliteitssystemen

• ABS remsysteem ontluchten: Aansturen van de ABS-pomp voor het ontluchten van het remsysteem na onderhoud.

Overige service- en onderhoudsfuncties

• Kilometerstand correctie: Aanpassen van de kilometerstand op ondersteunde motorfietsmodellen.

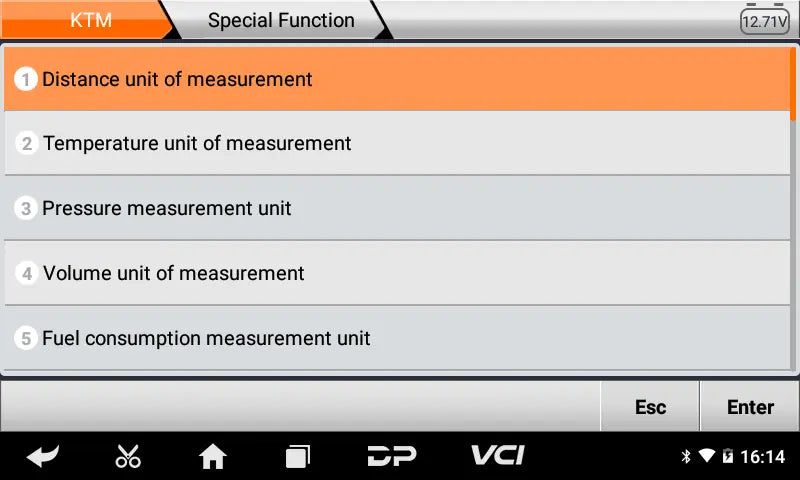

Speciale functies en mogelijkheden

Naast de standaard diagnose- en servicefuncties biedt de MS50 STD een aantal aanvullende functies gericht op efficiëntie en ondersteuning.

• ECU-instellingen: Aanpassen en configureren van parameters binnen de motorregelmodule op ondersteunde voertuigen.
• Foutgeleiding: Stapsgewijze begeleiding bij het diagnosticeren van gedetecteerde storingen.
• One-click software-update: Bijwerken van de software met één druk op de knop via WiFi-verbinding.
• One-click remote-ondersteuning: Toegang tot ondersteuning op afstand door OBDSTAR-technici voor hulp bij complexe diagnoses.
• Bandenspanningscontrolesysteem reset: Resetten van het TPMS-systeem waar aanwezig op de motorfiets.
• EOL-modus: Uitvoeren van End-of-Line-procedures op ondersteunde regelmodules.
• Wissen van computergeheugen: Verwijderen van opgeslagen data uit regelmodules voor een schone uitgangssituatie.

Ondersteunde voertuigmerken

De MS50 STD biedt dekking voor een breed scala aan motorfiets- en scootermerken uit Europa, Azië, Amerika en China.

• Europees: Aprilia, Benelli, BMW, Cagiva, Ducati, Generic, HM, Husqvarna, KTM, MV Agusta, Peugeot, Piaggio, Royal Alloy, Triumph, Vespa
• Aziatisch: Aeon, Bajaj, Hartford, Hero, Honda, Hyosung, Kawasaki, Kymco, PGO, Royal Enfield, Suzuki, SYM, TVS, Yamaha
• Amerikaans: Acellera, Buell, Harley-Davidson, Victory
• Chinees: CFMoto, Haojue, Linhai, QJBeneilli, Shineray, Wuyang-Honda, Xindazhou Honda, XGJIAO, Zontes

Optionele toevoegingen en uitbreidingen

De MS50 STD kan worden uitgebreid met diverse merkspecifieke diagnose-adapters en accessoires voor toegang tot afwijkende diagnoseconnectoren op motorfietsen.

Hardware modules en accessoires

• M002A Accuklemmen-kabel: Kabel met accuklemmen voor het leveren van externe voeding aan de diagnose-interface of het voertuig.
• M006 Diagnose-adapter (Kawasaki): Specifieke adapter voor het verbinden van het uitleesapparaat met de diagnosepoort op diverse Kawasaki-motorfietsmodellen.
• M008 Diagnose-adapter (Kawasaki): Adapter voor het aansluiten op de diagnoseconnector van specifieke Kawasaki-motorfietsen met een afwijkende poort.
• M009 Diagnose-adapter (Kawasaki): Verloopkabel voor het tot stand brengen van communicatie met de ECU op bepaalde Kawasaki-motorfietsen.
• M013 Diagnose-adapter (Lifan/Suzuki): Adapter voor diagnose op specifieke motorfietsmodellen van de merken Lifan en Suzuki.
• M014 Diagnose-adapter (Suzuki): Specifieke verloopstekker voor het uitlezen van het motormanagementsysteem op diverse Suzuki-motorfietsen.
• M020 Diagnose-adapter (Aeon/Benelli): Aansluitkabel voor diagnose aan motorfietsen en scooters van de merken Aeon en Benelli.
• M022A Diagnose-adapter (Benelli): Verloopstekker voor communicatie met de boordcomputer op specifieke Benelli-motorfietsmodellen.
• M023 Diagnose-adapter (Suzuki): Adapter voor het verbinden met het diagnosesysteem van bepaalde Suzuki-motorfietsen.
• M024 Diagnose-adapter (SYM): Diagnostische aansluitkabel specifiek ontworpen voor motorfietsen en scooters van het merk SYM.
• M025 OBD-II Diagnose-adapter: Standaard 16-pins adapter voor communicatie met motorfietsen die zijn uitgerust met een universele OBD-II poort.
• M026 Diagnose-adapter (SYM): Adapter voor het uitlezen van foutcodes en live data op diverse modellen van SYM.
• M028 Diagnose-adapter (PGO): Specifieke verloopstekker voor het verbinden met het diagnosesysteem op scooters van het merk PGO.
• M029 Diagnose-adapter (Yamaha): Aansluitkabel voor diagnostische communicatie met diverse motorfietsmodellen van Yamaha.
• M030 Diagnose-adapter (Hartford): Adapter voor het uitlezen van het motormanagementsysteem op motorfietsen van het merk Hartford.
• M045 Diagnose-adapter (Shineray): Verloopstekker voor het verbinden met de diagnosepoort op motorfietsen van het merk Shineray.
• M046 Diagnose-adapter (Benelli ABS): Specifieke adapter voor het uitlezen en diagnosticeren van het ABS-systeem op Benelli-motorfietsen.
• M047 Diagnose-adapter (Vespa): Aansluitkabel voor het uitvoeren van diagnostische taken op scooters van het merk Vespa.
• M048 Diagnose-adapter (Aprilia): Adapter voor communicatie met het motormanagementsysteem en andere modules op Aprilia-motorfietsen.
• M052 Diagnose-adapter (Royal Enfield): Verloopstekker voor diagnose aan het motormanagementsysteem van specifieke Royal Enfield-modellen.
• M055 Diagnose-adapter (Honda): Diagnostische aansluitkabel voor het uitlezen van foutcodes en sensordata op diverse Honda-motorfietsen.
• M056 Diagnose-adapter (Kymco): Adapter voor het verbinden met de diagnosepoort op scooters en motorfietsen van het merk Kymco.
• M061 Diagnose-adapter (Yamaha): Verloopstekker voor communicatie met het elektronische systeem van specifieke Yamaha-motorfietsmodellen.
• N001 Converter (ROJO/AVIC EFI System): Speciale converter voor diagnose aan motorfietsen uitgerust met een ROJO of AVIC EFI-systeem.
• N052 Diagnose-adapter (Royal Enfield): Adapter voor het verbinden met de diagnoseconnector op diverse motorfietsen van Royal Enfield.

Licentie-informatie

Bij aanschaf van de OBDSTAR MS50 STD ontvangt u een softwarelicentie waarmee gedurende een vastgestelde periode toegang bestaat tot online updates en nieuwe voertuigondersteuning voor motorfietsen.

• Licentieperiode: De licentie is 1 jaar geldig vanaf de eerste registratie van het apparaat.
• Software-updates: Updates voegen ondersteuning toe voor nieuwe motorfietsmodellen, uitbreiden van bestaande merken, aanvullende service- en coderingsfuncties, en bugfixes voor bestaande diagnosemodules.
• Uitgebreide functies: Een actieve licentie is vereist voor toegang tot de nieuwste voertuigsoftware, online updates via WiFi en het gebruik van de one-click remote-ondersteuningsfunctie.
• Na verloop van licentie: Het uitleesapparaat blijft functioneel met de laatst geïnstalleerde softwareversie, maar nieuwe updates en aanvullende voertuigondersteuning zijn pas weer beschikbaar na verlenging van de licentie.

Verpakkingsinhoud

• 1x OBDSTAR MS50 STD uitleesapparaat
• 1x 12V2A oplader
• 1x M001A hoofdkabel
• 1x M002 voedingskabel
• 1x M003A multifunctionele jumper-kabel
• 1x N004 diagnose-adapter (Aprilia/Ducati/Honda/KTM/Piaggio/Vespa/Yamaha)
• 1x M005 diagnose-adapter (Kawasaki)
• 1x N012A diagnose-adapter (Suzuki)
• 1x N015A diagnose-adapter (Honda)
• 1x M018A diagnose-adapter (Yamaha)
• 1x N019 diagnose-adapter (KTM)
• 1x N021A diagnose-adapter (Aeon/Benelli/diverse Chinese merken)
• 1x N026 diagnose-adapter (SYM)
• 1x N027 diagnose-adapter (Kymco/Kawasaki)
• 1x M028 diagnose-adapter (PGO)
• 1x M030 diagnose-adapter (Hartford)
• 1x N041 OBD-adapter

Technische specificaties
