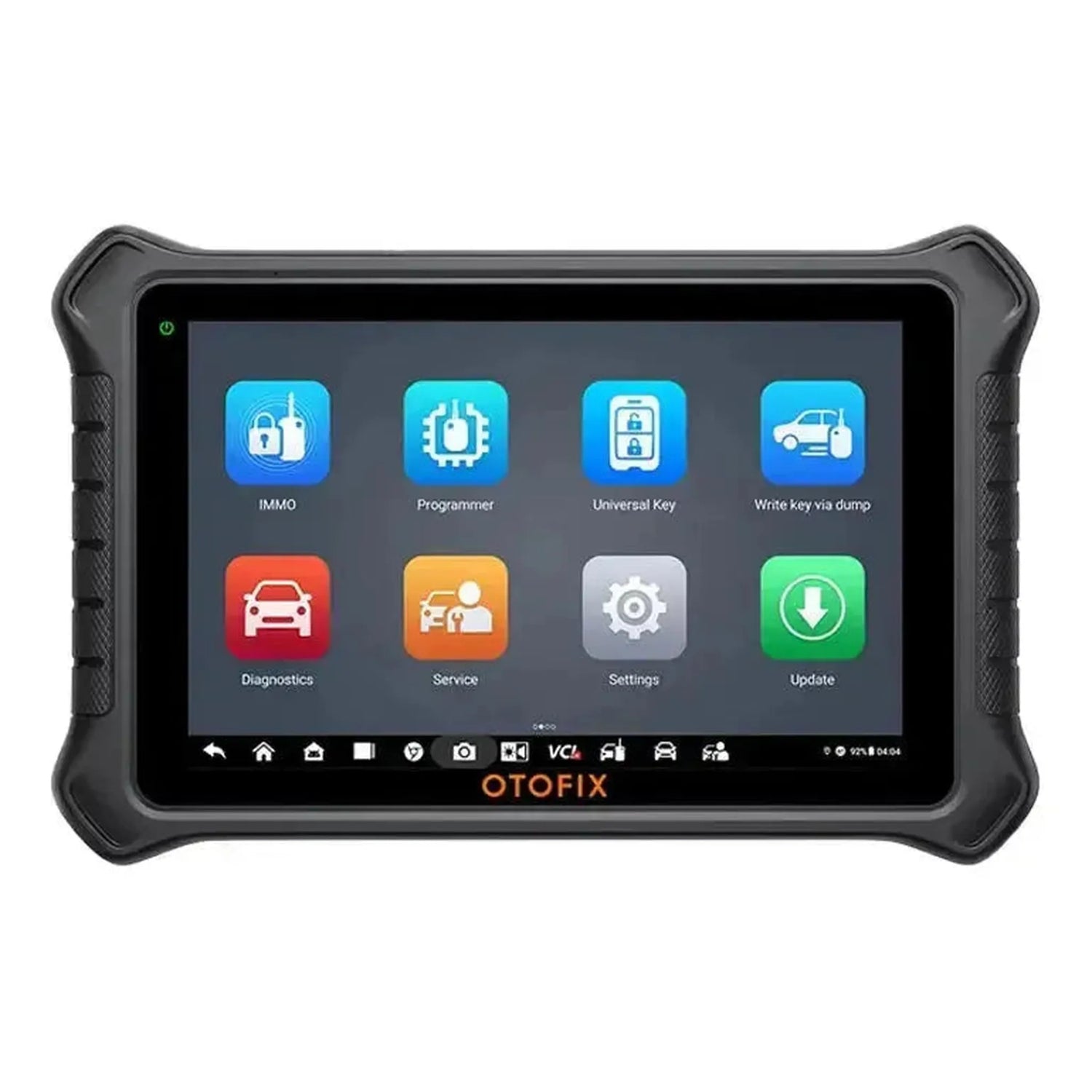

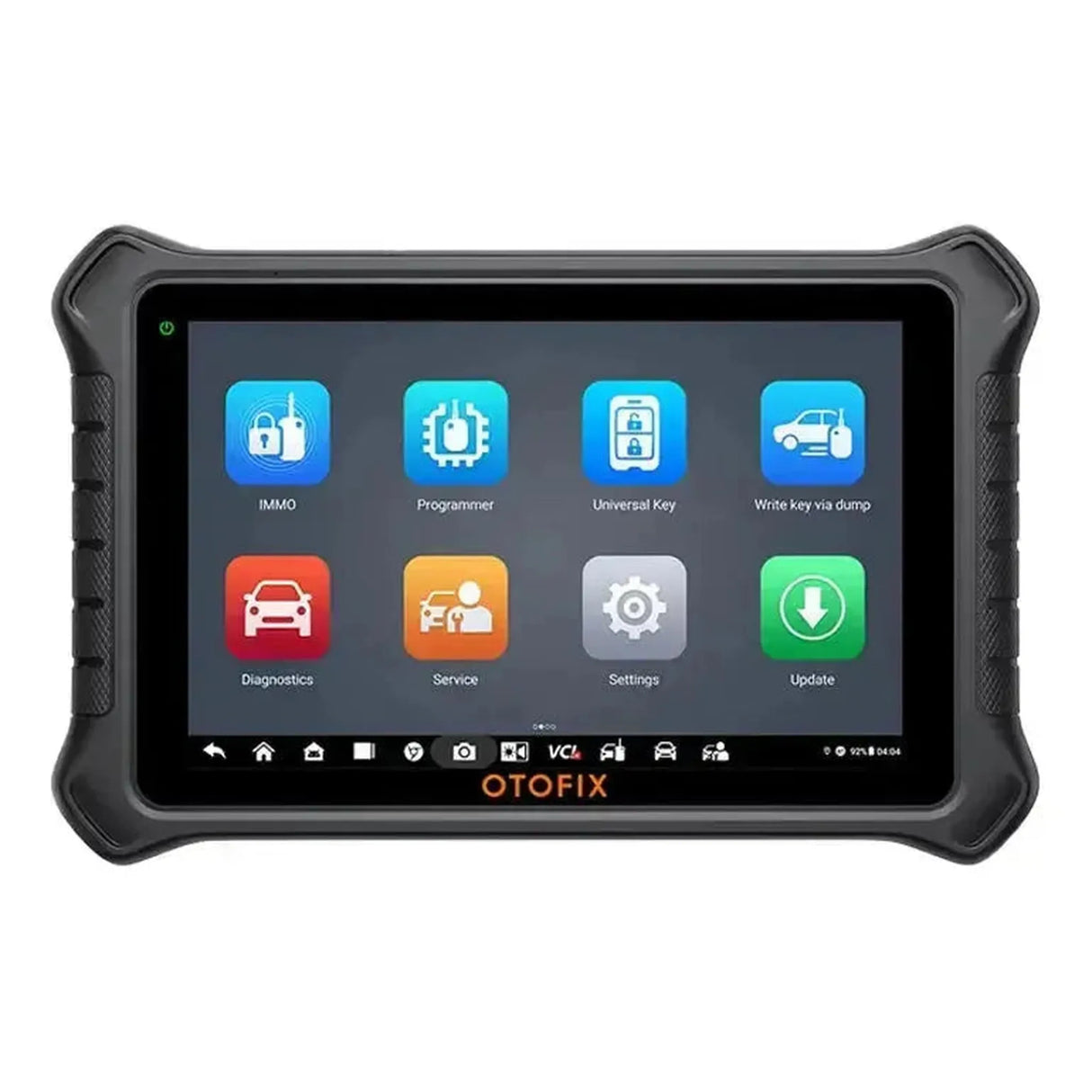

OTOFIX IM2 | Sleutelprogrammeur | Auto

Diagnosefuncties

De OTOFIX IM2 biedt all-systems diagnose op OE-niveau, waarmee alle elektronische voertuigsystemen kunnen worden uitgelezen en getest. AutoVIN versnelt de voertuigherkenning en het uitvoeren van systeembrede scans.

• Auto VIN: Automatische voertuigidentificatie via VIN voor snelle selectie van het juiste voertuigprofiel.
• Foutcodes lezen en wissen: Uitlezen en wissen van DTC's op alle ondersteunde voertuigsystemen.
• Live Data: Real-time weergave van sensorwaarden en parameters tijdens werking van het voertuig.
• Freeze Frame Data: Inzien van opgeslagen momentopnames met sensorwaarden op het moment dat een foutcode werd vastgelegd.
• ECU-informatie: Uitlezen van ECU-identificatie, softwareversie en hardwaregegevens.
• Actieve test: Aansturen van actuatoren en componenten om de werking te controleren zonder handmatige bediening.
• Online en offline codering: Aanpassen van ECU-instellingen via servergebaseerde codering of handmatig offline (Online Coding niet beschikbaar voor Mercedes-Benz).
• ECU-programmering: Offline ECU-programmering inclusief het flashen van blanco ECU's en het bijwerken van bestaande ECU-software.
• Hidden Function: Activeren van verborgen voertuigfuncties (niet beschikbaar voor Mercedes-Benz).
• Guided Function: Geleide procedures voor specifieke reparaties (niet beschikbaar voor Mercedes-Benz, BMW en JLR).
• DoIP en CAN-FD: Ondersteuning voor moderne communicatieprotocollen (aanvullende adapters vereist).

Sleutel- en EEPROM-functies

De IM2 is primair ontwikkeld voor sleutelprogrammering en IMMO-werk. Het apparaat ondersteunt zowel OBD-procedures als bench-werk via de XP1 Pro programmeur.

• Read/Write EEPROM: Lezen en schrijven van EEPROM-data voor sleutel- en immobilisercomponenten.
• Read/Write MCU: Lezen en schrijven van microcontrollers voor uitgebreide programmeertaken.
• Read/Write Engine ECU: Toegang tot motor-ECU's voor data-uitlezing en herprogrammering.
• Read/Write IMMO ECU: Lezen en schrijven van immobiliser-ECU's voor sleutelprogrammering en -reset.
• IMMO ECU Reset en Adaption: Wissen van originele IMMO-data en activeren van een vervangende IMMO-component.
• IMMO ECU Refresh en Coding: Uitvoeren van adaptaties, matching en personalisatie van IMMO-systemen.
• IMMO Data Backup en Restore: Maken van een back-up van IMMO-data vóór sleutelprogrammering en terugplaatsen indien nodig.
• Read PIN/CS Code: Uitlezen van PIN- en CS-codes bij verlies van alle originele sleutels.
• Add Key en Key Learning: Toevoegen van extra sleutels of vervangen van bestaande sleutels via OBD of bench.
• Key Generation: Genereren van een immobiliser-data add a new blade of smart key.
• Key Deletion: Verwijderen van niet langer benodigde sleutels uit het systeem.
• Remote Control Learning: Genereren van vervangende afstandsbedieningen bij verlies van het origineel.
• Universal Key Information Detection: Detectie van sleutelinformatie voor universele sleutels.
• Write Key to ECU by Programmer: Schrijven van een sleutel naar de ECU via de programmeur.
• Key Unlocking: Ontgrendelen van gebruikte sleutels voor hergebruik.
• Frequency Detection: Meten van de frequentie van afstandsbedieningen ter controle.
• Chip Simulation: Simulatie van sleutelchips (vereist optionele APB112).
• Write Key via Dump: Schrijven van een sleutel op basis van een EEPROM-dump.
• Remote Learning: Inleren van afstandsbedieningen op het voertuig.

Service en onderhoudsfuncties

De OTOFIX IM2 ondersteunt meer dan 40 service- en onderhoudsfuncties. Beschikbare functies kunnen verschillen per voertuigmerk, model en bouwjaar.

Motor en aandrijflijn

• Olie service reset: Resetten van de service-indicator na een olieverversing.
• Roetfilter regeneratie: Forceren van een DPF-regeneratie om de roetbelading te verlagen.
• Nabehandelingssysteem reset: Resetten van het uitlaatnabehandelingssysteem na onderhoud.
• Injector codering: Coderen van nieuwe injectoren op basis van hun unieke kalibratiewaarden.
• Gasklep inleren: Aanleren van de gasklepstand na vervanging of reiniging.
• Turbo VGT inleren: Aanleren van de variabele turbogeometrie.
• EGR-klep inleren: Inleren van de EGR-klepposities na vervanging.
• Nokkenaspositie inleren: Aanleren van de nokkenaspositie aan de motorbesturing.
• Cilinder balanstest: Test om de balans tussen cilinders te controleren.
• Lucht/brandstof verhouding reset: Resetten van de adaptiewaarden voor de lucht-brandstofverhouding.
• Elektrische waterpomp initialisatie: Initialiseren van de elektrisch aangedreven waterpomp.
• Koelvloeistof en koudemiddel service: Servicefunctie voor koelsystemen.
• Regelapparaat resetten: Resetten van regelapparaten na vervanging of onderhoud.

Transmissie en aandrijving

• Transmissie koppeling inleren: Inleren van de koppelingsadaptiewaarden in de transmissie.
• Koppeling inleren: Adaptieprocedure voor de koppeling.
• Transmissie adaptiewaarden reset: Resetten van adaptiewaarden in de transmissieregeling.

Rem- en stabiliteitssystemen

• Elektronische parkeerrem service: Openen en sluiten van de EPB voor remwerkzaamheden.
• ABS remsysteem ontluchten: Geautomatiseerde ontluchting van het ABS-systeem.
• Remsysteem ontluchten: Ontluchten van het hydraulische remsysteem.
• Stuurhoeksensor kalibratie: Kalibratie van de stuurhoeksensor na uitlijning of vervanging.

Stuurinrichting en chassis

• Bandenspanningsensor reset: Resetten en inleren van TPMS-sensoren.
• Bandenmaat aanpassen: Wijzigen van bandenmaat in de voertuigsoftware.
• Luchtvering kalibratie: Kalibratie van de hoogtesensoren van de luchtvering.
• Adaptieve cruise control kalibratie: Kalibratie van ACC-radar of -sensoren.

Carrosserie en comfortsystemen

• Ramen, deuren en dak initialisatie: Initialisatie van elektrische ramen, deuren en schuifdaken.
• Schuifdak initialisatie: Initialisatieprocedure voor het schuifdak.
• Stoel kalibratie: Kalibratie van het stoelgeheugen na vervanging of reparatie.
• Koplamp kalibratie: Kalibratie van adaptieve koplampen.
• Regen- en lichtsensor kalibratie: Kalibratie van de regen- en lichtsensor.
• Airco service: Servicefuncties voor het aircosysteem.

Elektrische en veiligheidssystemen

• Accu registratie: Registreren van een nieuwe accu in het voertuigsysteem.
• Airbag reset: Resetten van het airbagsysteem na activatie.
• Start/stop systeem reset: Resetten van het start-stopsysteem.
• Gateway module data kalibratie: Kalibratie van gegevens in de gatewaymodule.
• FRM module reset: Resetten van de footwell-module (FRM).
• Hoogvoltage accu service: Servicefuncties voor de HV-accu van hybride en elektrische voertuigen.
• Hoogvoltage systeem spanningsloos schakelen: Veilig spanningsloos maken van het HV-systeem.
• Resolversensor kalibratie: Kalibratie van de resolversensor in elektrische aandrijflijnen.

Overige service- en onderhoudsfuncties

• Kilometerstand correctie: Aanpassen van de kilometerstand na vervanging van het instrumentenpaneel.
• Taal aanpassen: Wijzigen van de menutaal van het voertuig.
• Service geschiedenis reset: Resetten van servicegeschiedenis in het voertuigsysteem.
• Transportmodus deactiveren of activeren: In- of uitschakelen van de transportstand.
• Snelheidsbegrenzer en PTO instellen: Instellen van snelheidsbegrenzer en aftakas.

Speciale functies en mogelijkheden

Naast de standaard diagnose- en servicefuncties biedt de IM2 een aantal aanvullende mogelijkheden die het werkproces in de werkplaats uitbreiden.

• Smart Mode: Geleide procedures die de gebruiker stap voor stap door sleutelprogrammering loodsen, geschikt voor minder ervaren technici.
• Expert Mode: Directe toegang tot afzonderlijke IMMO-functies voor ervaren sleutelspecialisten met complexere taken.
• Remote Expert: Mogelijkheid om op afstand ondersteuning te ontvangen van een specialist tijdens een opdracht.
• Cloud Report Management: Online beheer en opslag van diagnoserapporten.
• SCAN VIN en SCAN License: Scannen van het VIN of kenteken voor snelle voertuigidentificatie.
• Remote Desk: Toegang tot het apparaat op afstand voor ondersteuning of bediening.
• Data Manager: Beheer van opgeslagen voertuigdata, rapporten en logbestanden.
• MaxiViewer: Naslagwerk voor functies en voertuigdekking.
• MaxiVideo: Ondersteuning voor optionele endoscoop voor visuele inspectie.
• MaxiScope: Ondersteuning voor optionele oscilloscoop-module.

Ondersteunde voertuigmerken

De OTOFIX IM2 ondersteunt een breed scala aan voertuigmerken uit verschillende regio's. De beschikbare functies per merk kunnen variëren afhankelijk van model en bouwjaar.

• Europees: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Cupra, Dacia, DS Automobiles, Ferrari, Fiat, Iveco, Jaguar, Lamborghini, Lancia, Land Rover, MAN, Maserati, Maybach, Mercedes-Benz, Mini, Opel, Peugeot, Porsche, Renault, Rolls-Royce, Saab, Seat, Skoda, Smart, Vauxhall, Volvo, Volkswagen
• Aziatisch: Acura, Daewoo, Daihatsu, Force Motors, Fuso, Genesis, Hino, Honda, Hyundai, Infiniti, Isuzu, Kia, Lexus, Mahindra, Mazda, Mitsubishi, Nissan, Perodua, Proton, Renault Samsung, Scion, SsangYong, Subaru, Suzuki, Tata, Toyota, UD Trucks
• Amerikaans: Chevrolet, Chrysler, Dodge, Ford, General Motors, Jeep

Optionele toevoegingen en uitbreidingen

De IM2 kan uitgebreid worden met optionele hardware-adapters die de sleutel- en programmeerfunctionaliteit op specifieke merken verder ontsluiten.

Hardware modules en accessoires

• GBOX3 Adapter: Adapter voor snellere wachtwoordberekening en sleutelprogrammering op Mercedes-Benz en BMW voertuigen.
• APB112 Smart Key Emulator: Module voor het emuleren en decoderen van autosleutelchips en het detecteren van bobineproblemen.
• IMKPA Adapter Kit: Set met 12 adapters voor geavanceerde sleutelprogrammeerfuncties, compatibel met merken als Mercedes-Benz, BMW, VW en Audi.

Licentie-informatie

De OTOFIX IM2 wordt geleverd met 2 jaar gratis software-updates. Tijdens deze periode kunnen nieuwe voertuigprofielen, functies en protocolondersteuning worden toegevoegd via online updates. Na de licentieperiode kan een verlenging worden afgenomen om updates te blijven ontvangen.

• Licentieperiode: 2 jaar gratis software-updates na registratie.
• Software-updates: Updates kunnen nieuwe voertuigen en functies toevoegen.
• Uitgebreide functies: Sommige functies vereisen een actieve licentie.
• Na verloop van licentie: Het apparaat blijft meestal werken met bestaande functies.

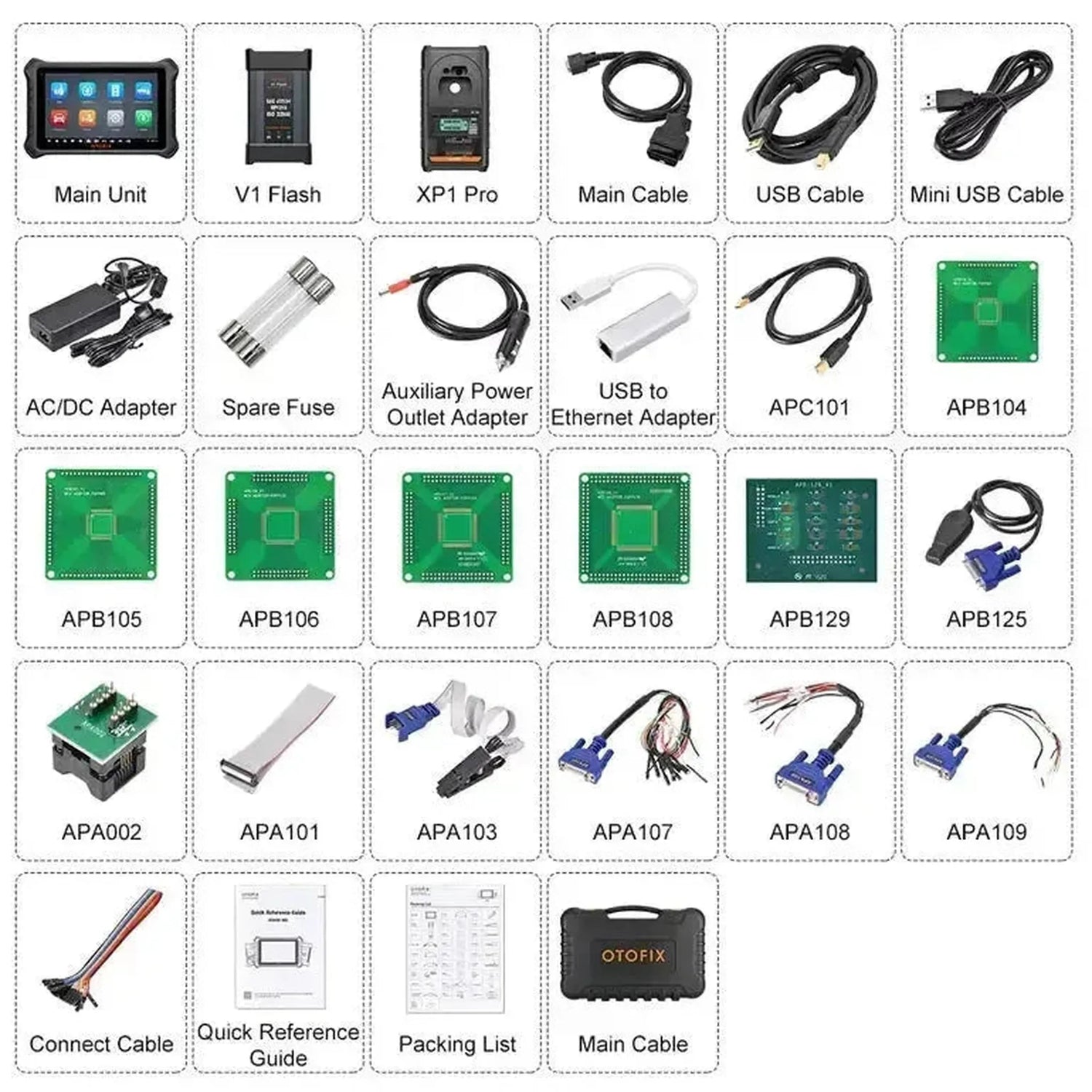

Verpakkingsinhoud

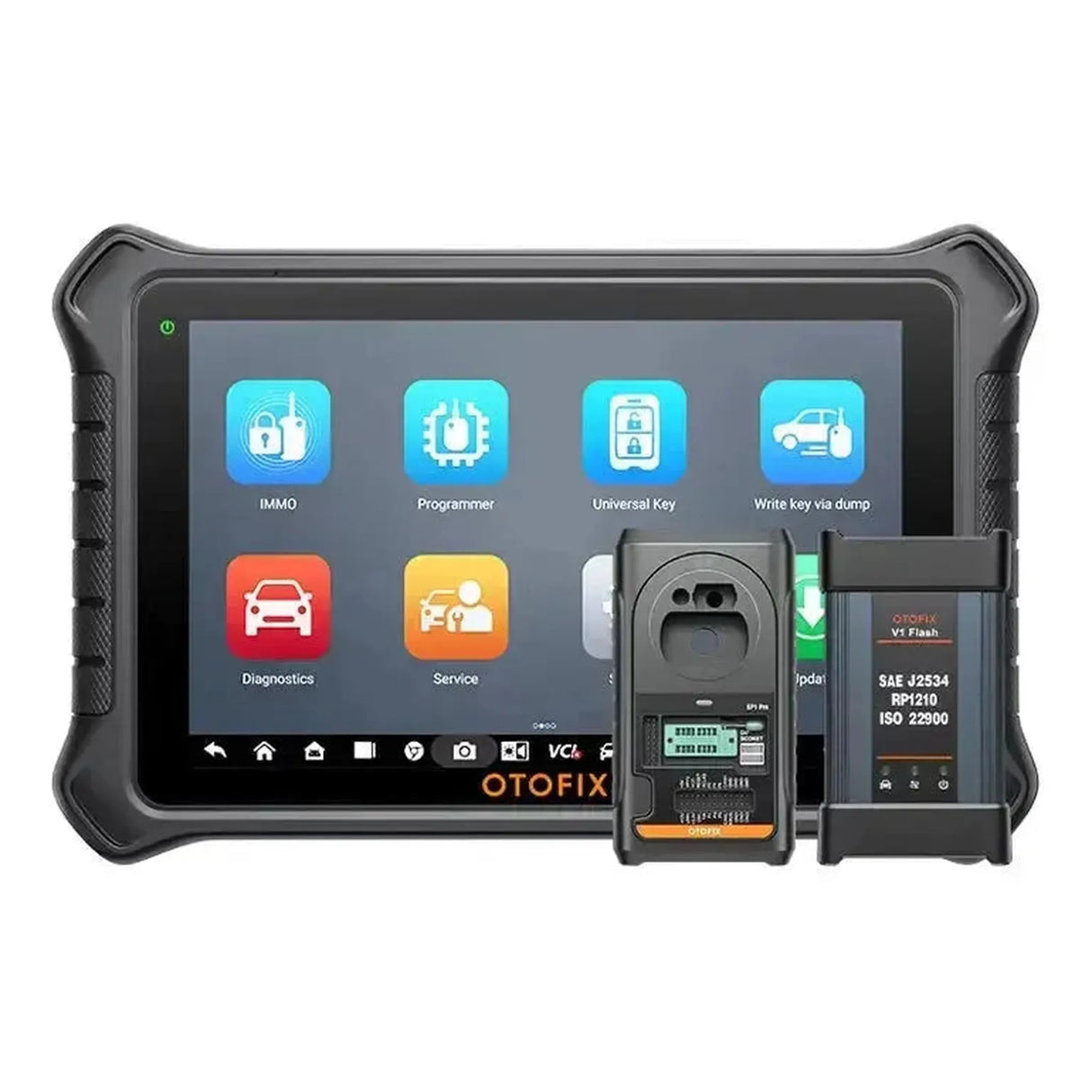

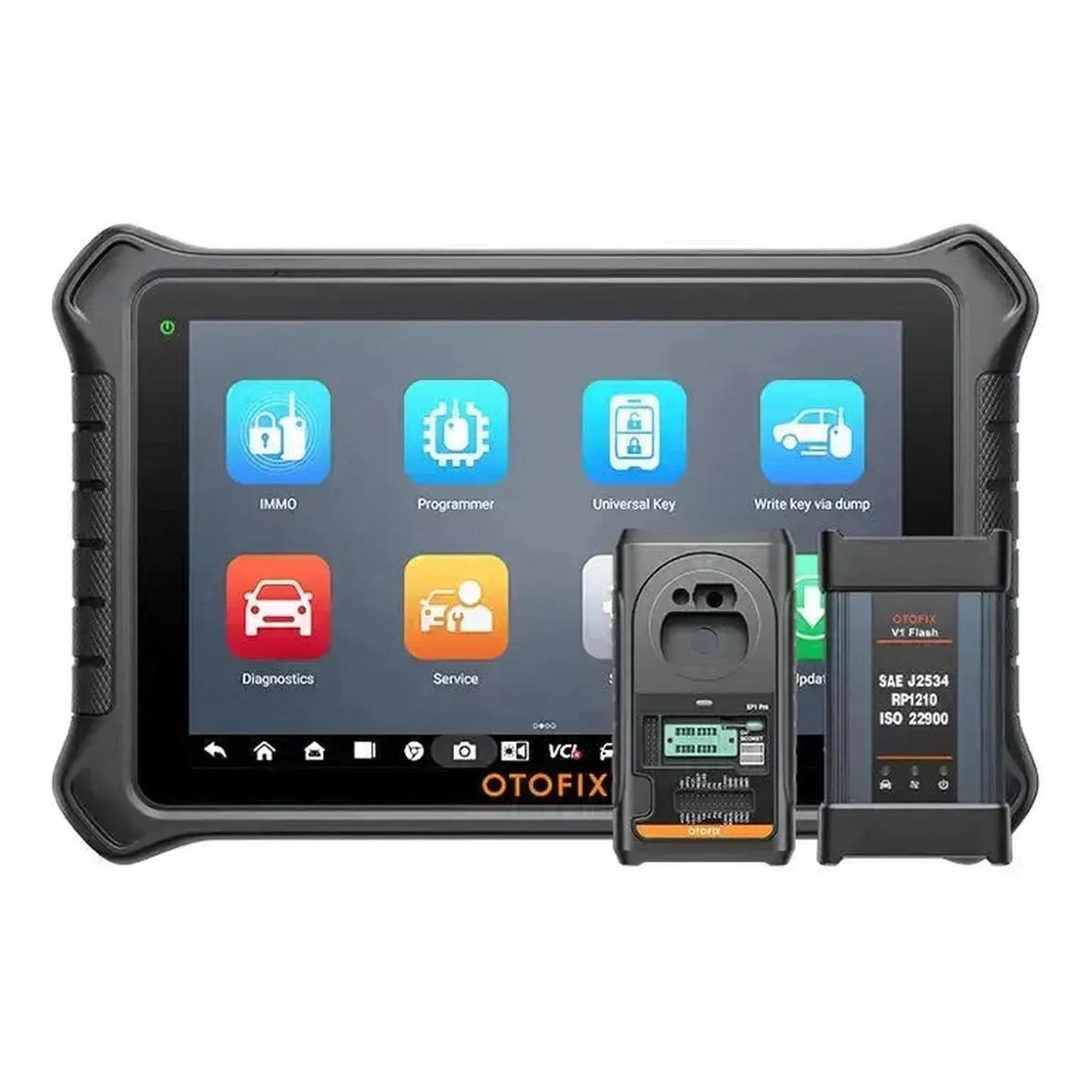

• 1x OTOFIX IM2 sleutelprogrammeur
• 1x V1 Flash J2534-interface
• 1x XP1 Pro sleutelprogrammeur
• 1x Hoofdkabel
• 1x USB-kabel (2 m)
• 1x Mini USB-kabel
• 1x AC/DC-adapter (12V)
• 2x Reservezekering (6x30mm)
• 1x Auxiliary Power Outlet Adapter
• 1x USB naar Ethernet adapter
• 1x APC101 (USB-kabel)
• 1x APB104 (MCU_FQFP64)
• 1x APB105 (MCU_FQFP80)
• 1x APB106 (MCU_FQFP112)
• 1x APB107 (MCU_FQFP144)
• 1x APB108 (MCU_FQFP176)
• 1x APB109 (EEPROM Adapter)
• 1x APB125 (Mercedes-Benz Infrared Collection)
• 1x APA002 (EEPROM Socket)
• 1x APA101 (Singal Cable)
• 1x APA103 (EEPROM Clamp)
• 1x APA107 (ECU Cable)
• 1x APA108 (MCU Cable)
• 1x APA109 (MC9S12 Cable)
• 1x Connect Cable
• 1x Quick Reference Guide
• 1x Packing List

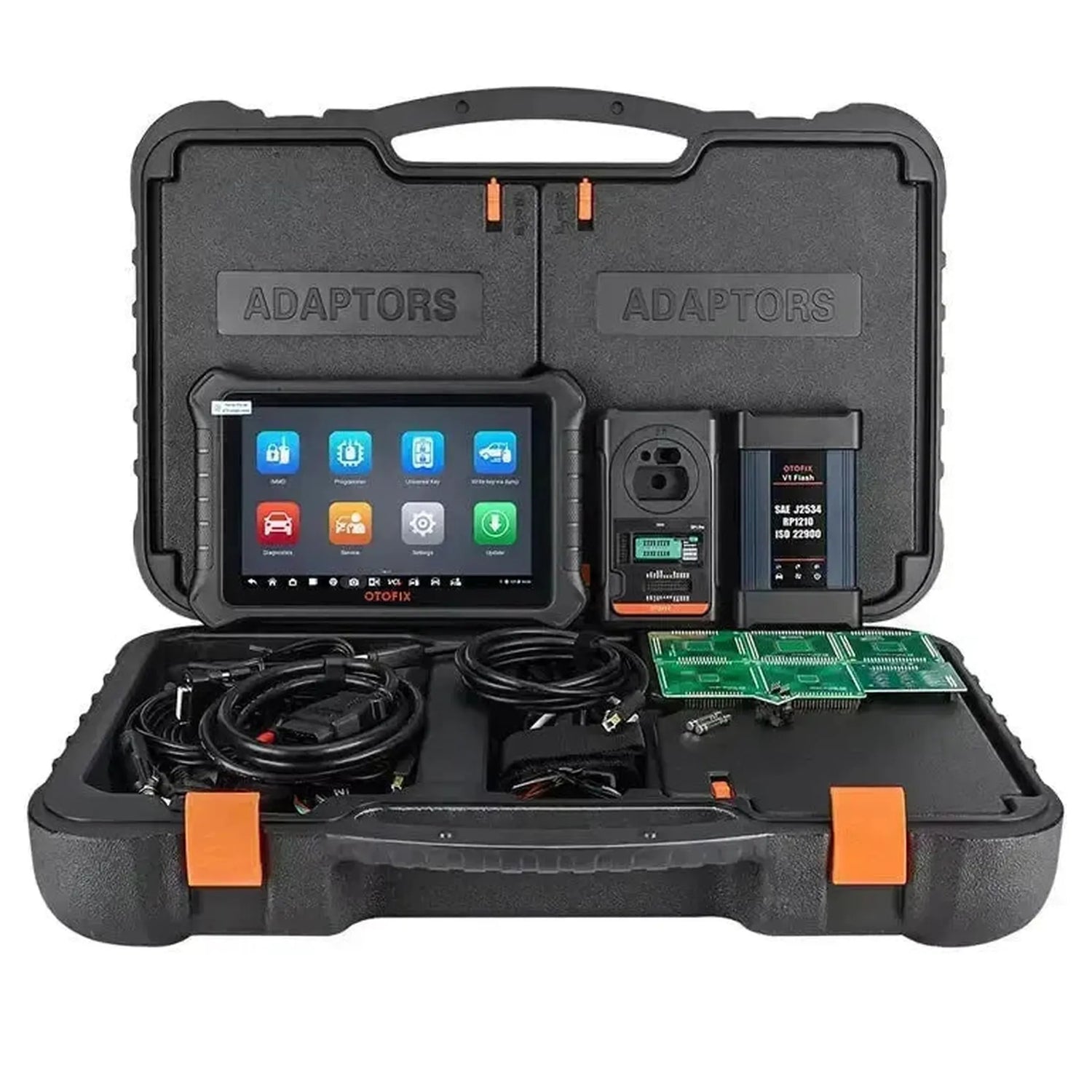

• 1x Carrying Case
