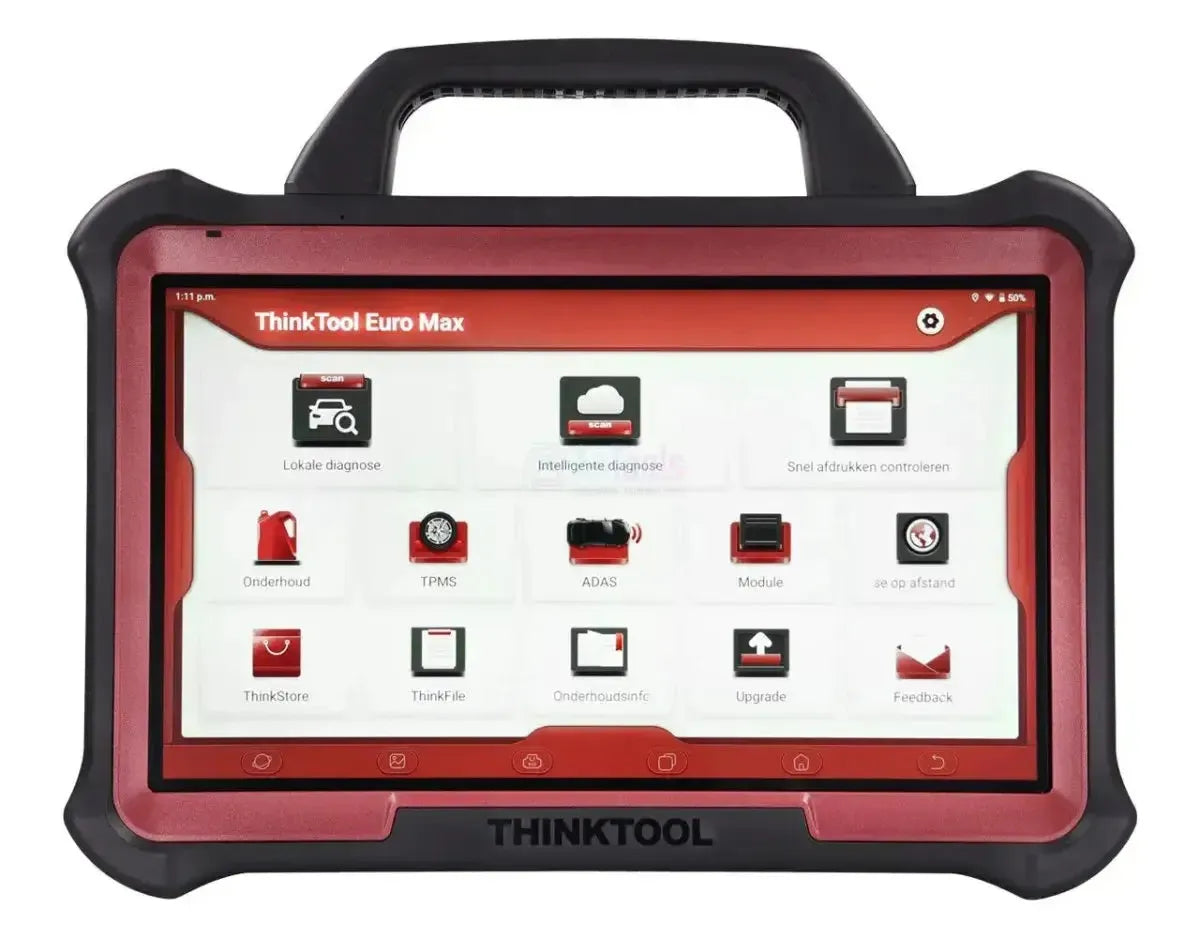

Thinkcar Thinktool Max Auto Uitleesapparaat

De communicatie met het voertuig verloopt draadloos via de meegeleverde Smartlink C VCI, een geavanceerde interface die compatibel is met de nieuwste protocollen zoals CAN-FD, DoIP en J2534 Pass-Thru. Hierdoor is de Thinktool Max volledig voorbereid op moderne voertuignetwerken en complexe elektronische systemen. Standaard wordt het systeem geleverd met twee jaar gratis software-updates voor personenauto’s. Na deze periode blijft het apparaat functioneren met de laatst geïnstalleerde software, maar is een jaarlijkse licentie vereist om nieuwe updates en toegang tot online functies te behouden. Voor diagnose en service op zware voertuigen (HD) is een aparte softwarelicentie optioneel verkrijgbaar.

Diagnosefuncties:

De Thinkcar Thinktool Max biedt uitgebreide diagnosemogelijkheden op OE-niveau, vergelijkbaar met die van originele merkdealerapparatuur. Het uitleesapparaat is geschikt voor diepgaande foutanalyse, netwerkanalyse en real-time datamonitoring.

• Volledige systeemdiagnose: Biedt toegang tot alle elektronische systemen in het voertuig, zoals motor, transmissie, ABS, airbag, stuurinrichting, BCM en meer. Ondersteunt het uitlezen en wissen van foutcodes met volledige technische omschrijvingen.
• Intelligent Topology Mapping: Visualiseert de communicatiestructuur tussen alle aanwezige ECU’s in een voertuig. Kleurcodering geeft direct de status van elke module weer (normaal, storing, offline), wat helpt bij het lokaliseren van netwerkenstoringen.
• Actieve tests (bidirectionele controle): Stuurt opdrachten naar actuatoren en componenten, zoals het activeren van de brandstofpomp, het testen van ventilatoren of het openen van kleppen, om de werking van systemen direct te verifiëren.
• Live datastream: Toont real-time sensorgegevens van alle modules in tekst- en grafiekvorm. Ondersteunt het weergeven van maximaal 12 datastromen gelijktijdig in een gecombineerde grafiekweergave voor vergelijking en analyse.
• AutoVIN en AutoScan: Herkent automatisch het voertuig aan de hand van het VIN-nummer en voert een volledige scan uit van alle aanwezige regeleenheden, inclusief foutcodes, systeemstatus en versie-informatie.

Onderhouds- en servicefuncties:

De Thinktool Max ondersteunt meer dan 41 speciale reset- en onderhoudsfuncties, waarmee essentiële systemen na reparatie of vervanging kunnen worden geïnitialiseerd, aangepast of gereset. Deze functies zijn onmisbaar in het dagelijks gebruik binnen professionele werkplaatsen.

• Olie service reset (Service): Reset het onderhoudsinterval na vervanging van motorolie en oliefilter.
• Elektronische parkeerrem (EPB): Vrijgeven en initialiseren van de elektronische handrem bij remservice.
• Batterijbeheersysteem (BMS): Registratie van een nieuwe accu in het voertuigsysteem voor correcte laadsturing.
• Stuurhoeksensor (SAS): Kalibratie van de stuurhoeksensor na uitlijning of vervanging van stuurcomponenten.
• Dieselpartikelfilter (DPF): Geforceerde regeneratie en foutcode-reset van het roetfilter.
• ABS-pomp ontluchten (ABS): Verwijdert lucht uit het ABS-systeem na vervanging van remcomponenten of vloeistof.
• Bandenspanningssysteem (TPMS) reset: Inleren of resetten van bandenspanningssensoren.
• Gasklephuis inleren (ETC): Kalibratie van de gasklepstand na reiniging of vervanging.
• Injectoren initialiseren: Programmeert de juiste identificatiecodes van nieuwe injectoren in de ECU.
• Transmissie adaptatie (CVT): Reset van leerdata bij automatische transmissies voor verbeterd schakelen.
• Krukassensor inleren (TEC): Leert de positie van de krukassensor opnieuw in na vervanging.
• AdBlue reset: Reset niveaumetingen en waarschuwingen van het ureuminjectiesysteem.
• Luchtvering kalibratie: Kalibratie van de rijhoogte bij voertuigen met adaptieve luchtvering.
• Koplampafstelling (AFS): Afstelling en herinitialisatie van adaptieve of meesturende koplampen.
• Ramen en dak initialiseren: Herstelt automatische functies van elektrische ramen en schuifdaken na stroomonderbreking.
• Start/stop-instellingen: Activeren of deactiveren van het automatische start/stop-systeem.
• Stoelbezettingssensor (SRS): Kalibratie van de passagiersherkenning in verband met airbagactivering.

Programmeer- en coderingsfuncties:

De Thinkcar Thinktool Max beschikt over geavanceerde programmerings- en coderingsfuncties, waarmee het zich onderscheidt van standaard uitleesapparatuur. Deze mogelijkheden maken het apparaat geschikt voor diepgaande systeemaanpassingen en modulevervangingen op OE-niveau.

• Online programmering (ECU flashing): Ondersteunt het volledig herprogrammeren van ECU's met originele fabrieksbestanden. Deze functie is cruciaal bij het vervangen van complexe regeleenheden en wordt onder andere ondersteund voor merken als BMW, Mercedes-Benz, Audi, Volkswagen, Porsche, Land Rover, Jaguar, Nissan en Subaru.
• Online codering: Maakt verbinding met de servers van de fabrikant om voertuigmodules correct te configureren na vervanging of retrofit. Hiermee kunnen functies worden geactiveerd of aangepast, zoals het uitschakelen van het start/stop-systeem, het aanpassen van verlichting of het instellen van automatische vergrendeling.
• Geleide functies (VAG): Voor voertuigen binnen de Volkswagen-groep (VW, Audi, Seat, Skoda) biedt het systeem duidelijke stap-voor-stap instructies bij complexe coderingstaken, zoals sleutelinitialisatie, componentinleren en systeemherstel. Dit voorkomt fouten en versnelt het werkproces.

Cloud- en rapportagefuncties:

De Thinktool Max ondersteunt diverse cloud- en communicatieoplossingen die het werkproces optimaliseren en samenwerking vergemakkelijken tussen monteurs, klanten en technische ondersteuning.

• Cloudopslag: Alle diagnostische rapporten, voertuighistorie en klantgegevens kunnen automatisch worden opgeslagen in de Thinkcar-cloud. Dit maakt het mogelijk om gegevens op meerdere apparaten te beheren, te synchroniseren en te delen.
• Professionele rapporten: Genereert uitgebreide pre-scan en post-scan rapporten, inclusief foutcodes, modulestatus en voertuiggegevens. De rapporten kunnen volledig worden gepersonaliseerd met bedrijfslogo, klantinformatie en opmerkingen, en zijn beschikbaar als PDF voor e-mail of print.
• Remote diagnostics (TeamViewer-integratie): Met de ingebouwde TeamViewer-functie kunnen technische experts of leveranciers op afstand toegang krijgen tot het apparaat. Dit is bijzonder waardevol voor ondersteuning bij complexe diagnosescenario’s of systeeminleren, zonder fysieke aanwezigheid.

Extra functies en speciale mogelijkheden:

De Thinktool Max is meer dan een uitleesapparaat; het is een toekomstbestendig diagnoseplatform met geavanceerde functies voor moderne voertuigen, complexe netwerken en specialistische toepassingen.

• Ondersteuning voor moderne protocollen: De meegeleverde Smartlink C VCI ondersteunt de nieuwste voertuigprotocollen, waaronder CAN-FD (o.a. vereist voor GM en Ford) en DoIP (o.a. vereist voor BMW, Volvo en Land Rover). Dit maakt snelle en stabiele communicatie mogelijk met de nieuwste voertuigplatformen.
• J2534 Pass-Thru: De Smartlink C fungeert tevens als J2534 Pass-Thru interface, waarmee originele OEM-diagnosesoftware op een pc gebruikt kan worden voor programmeer- en configuratiewerkzaamheden op dealerniveau. Ideaal voor merken zoals Mercedes-Benz, VAG, Toyota, en meer.
• ADAS-kalibratie: De Thinktool Max is volledig compatibel met de Thinkcar ADAS-kalibratieframes, waarmee nauwkeurige afstelling van camera’s en radars mogelijk is. Ondersteunt systemen zoals Lane Assist, Adaptive Cruise Control en noodremassistent.
• Ondersteuning voor zware voertuigen (HD): In combinatie met de optionele HD-module en softwarelicentie is het systeem geschikt voor het diagnosticeren van 24V-systemen in vrachtwagens, bussen en landbouwmachines, waardoor het inzetbaar is als universeel platform voor gemengde wagenparken.

Optionele uitbreidingen en modules:

Dankzij het modulaire ontwerp kan de Thinktool Max worden uitgebreid met diverse specialistische modules, waarmee het systeem nog breder inzetbaar wordt binnen diagnose, onderhoud en voertuiginspectie.

• Printer: Voor het direct afdrukken van professionele diagnoserapporten via Bluetooth of USB, ideaal voor klantcommunicatie en werkplaatsdocumentatie.
• Videoscoop: Inspectiecamera voor visuele controle op moeilijk bereikbare locaties zoals cilinders, inlaatspruitstukken, of achter het dashboard.
• Accutester: Voor een uitgebreide analyse van de accu, inclusief spanning, interne weerstand, startcapaciteit en beoordeling van het laad- en startsysteem.
• Oscilloscoop: 4-kanaals digitale oscilloscoop voor gedetailleerde metingen aan elektronische signalen. Geschikt voor het opsporen van storingen in sensoren, actuatoren en CAN-buscommunicatie.
• Warmtebeeldcamera: Detecteert thermische afwijkingen in componenten zoals zekeringen, relais, bedrading of A/C-systemen. Ideaal voor snelle diagnose zonder demontage.
• ThinkTPMS G2: TPMS-module voor het uitlezen, activeren, programmeren en inleren van bandenspanningssensoren. Ondersteunt zowel OEM- als universele TPMS-sensoren.
• HD-module: Vereist voor diagnose op zware voertuigen met een 24V-systeem. Inclusief aparte softwarelicentie voor vrachtwagens, bussen en bedrijfsvoertuigen.

Ondersteunde automerken:

• Europese merken: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, DR, Ferrari, Fiat, FordEU, GAZ, Iveco, IZH, Jaguar, Lamborghini, Lancia, Land Rover, Maserati, Maybach, McLaren, Mercedes-Benz, MINI, Opel, PAZ, Peugeot, Porsche, Renault, Rolls-Royce, Rover, Saab, Seat, SeAZ, Skoda, Smart, Sprinter, UAZ, Vauxhall, VAZ, Volvo, Volkswagen, Volkswagen CV, ZAZ
• Aziatische merken: Acura, Daewoo, Daihatsu, GTR, Holden, Honda, Hyundai, IKCO, Infiniti, Isuzu, Kia, Lexus, Luxgen, Mahindra, Maruti, Mazda, Mitsubishi, MVM, Nissan, Perodua, Proton, Samsung, SsangYong, Subaru, Suzuki, Tata, Toyota, United Pakistan
• Amerikaanse merken: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, GM, Jeep, Lincoln
• Chinese merken: BAIC, BJEC, Brilliance, BYD, Changan, Changhe, Chery, DFSK, FAW, Foton, Geely, Gonow, GWM, Hafei, Haima, JAC, JAC Refine, Jinlong, JMC, Joylong, Lifan, Maxus, MG, Polarsun, Qoros, Senova, Senoua, Soueast, SGM, SGMW, Shineray, Spark, Trumpchi, Weiwang, Xinkai, Zotye, Zhongxing

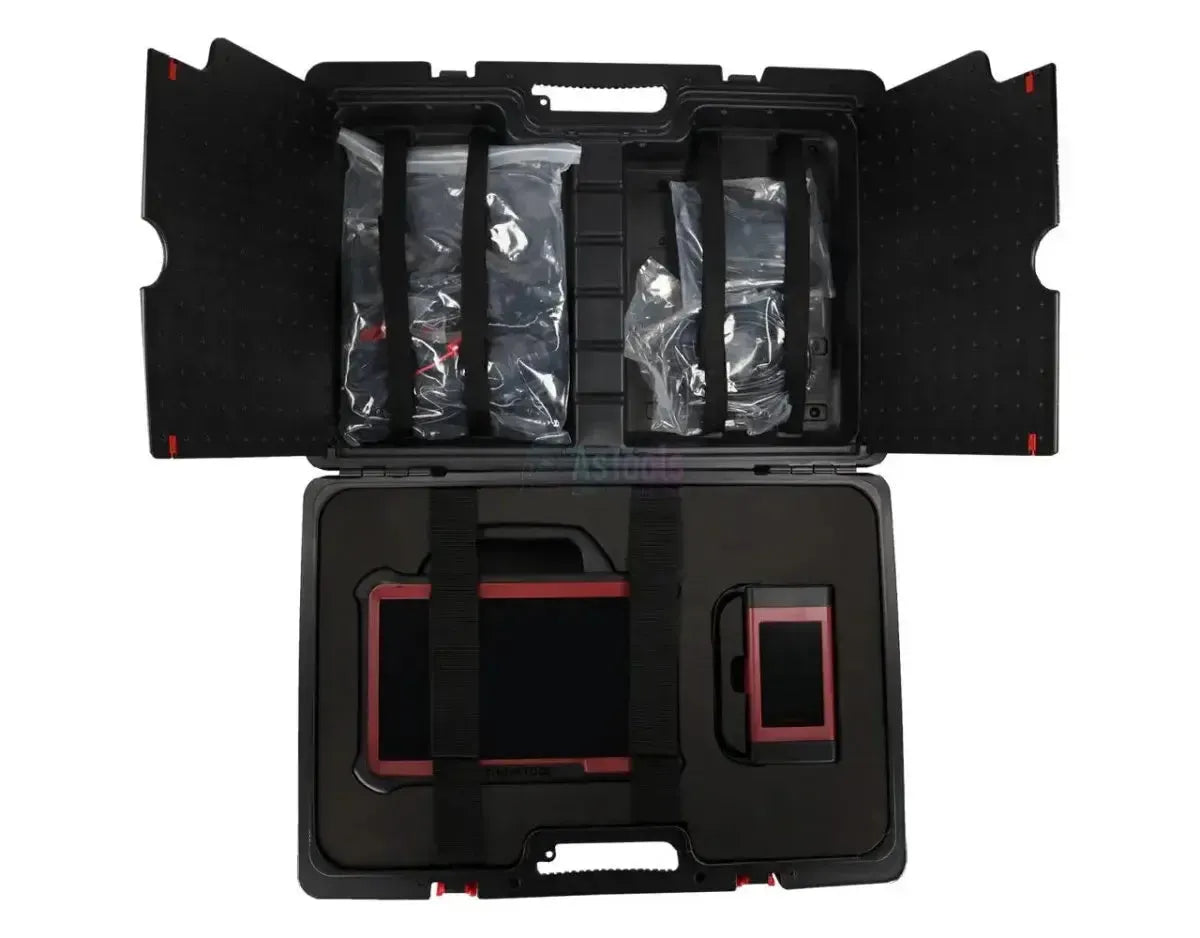

Verpakkingsinhoud:

• Thinkcar Thinktool Max Uitleesapparaat
• Thinkcar ThinkLink Pro Interface
• Thinkcar 16 Pins OBD2 Verlengkabel
• USB-A - USB-C Verloopkabel
• USB-A - RJ45 Netwerk Verloopkabel
• RJ45 Netwerkkabel
• Oplaadstekker
• Handleiding

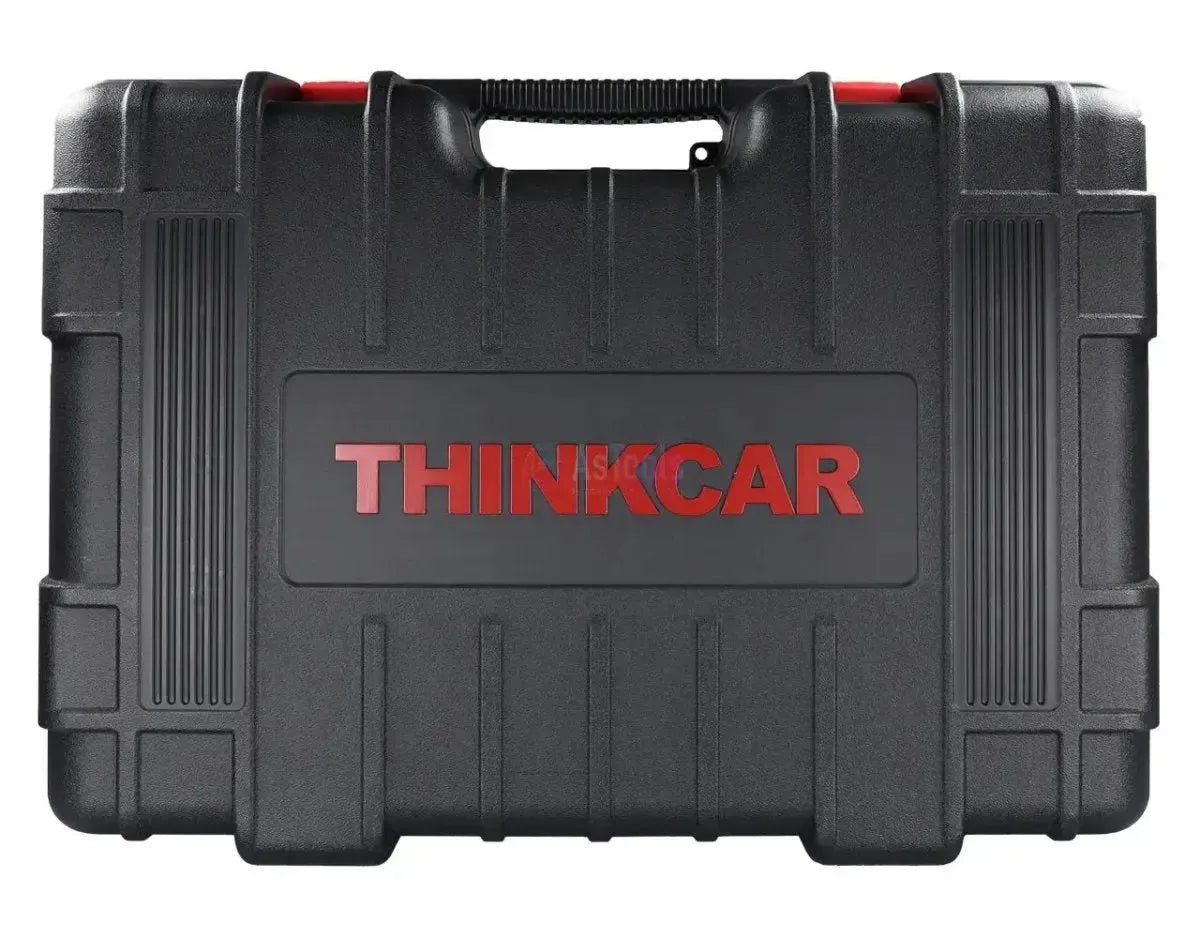

• Opbergkoffer
• Thinkcar Accuklemmen Voedingskabel
• Thinkcar Sigarettenaansteker Voedingskabel
• Thinkcar BMW F-Serie Ethernet Verloopkabel
• Thinkcar 15 Pins DB15 - 16 Pins OBD2 Verloopkabel
• Thinkcar Honda 3 Pins OBD1 - 15 Pins DB15 Adapter
• Thinkcar Chrysler 6 Pins OBD1 - 15 Pins DB15 Adapter
• Thinkcar GM/VAZ 12 Pins OBD1 - 15 Pins DB15 Adapter
• Thinkcar Toyota 17 Pins OBD1 - 15 Pins DB15 Adapter
• Thinkcar BMW 20 Pins OBD1 - 15 Pins DB15 Adapter
• Thinkcar Toyota 22 Pins OBD1 - 15 Pins DB15 Adapter
• Thinkcar Mercedes-Benz 38 Pins OBD1 - 15 Pins DB15 Adapter
• Thinkcar Fiat 3 Pins OBD1 - 15 Pins DB15 Verloopkabel
• Thinkcar Mitsubishi/Hyundai 12+16 Pins OBD1 - 15 Pins DB15 Verloopkabel
• Thinkcar Nissan 14+16 Pins OBD1 - 15 Pins DB15 Verloopkabel

Licentie-informatie:

• Inclusief 2 jaar updates: Bij aanschaf is een update-licentie voor 24 maanden inbegrepen.

Na het eerste jaar kan de licentie worden verlengd tegen een jaarlijkse vergoeding. Het apparaat blijft volledig functioneel voor reeds ondersteunde modellen, zelfs zonder verlenging van de licentie. Nieuwe software-updates kunnen echter niet meer worden geïnstalleerd, en sommige online functies kunnen beperkt of niet langer ondersteund zijn.
