TopDiag P100 | Circuittester
Reguliere prijs
€51,95 incl.
€42,93 excl.
Niet beschikbaar
Garantie direct via AsTools
Garantie direct via AsTools
Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.
2 jaar garantie op alle producten
2 jaar garantie op alle producten
Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.
Eenvoudig retourneren
Eenvoudig retourneren
Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.
Professionele klantenservice
Professionele klantenservice
Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

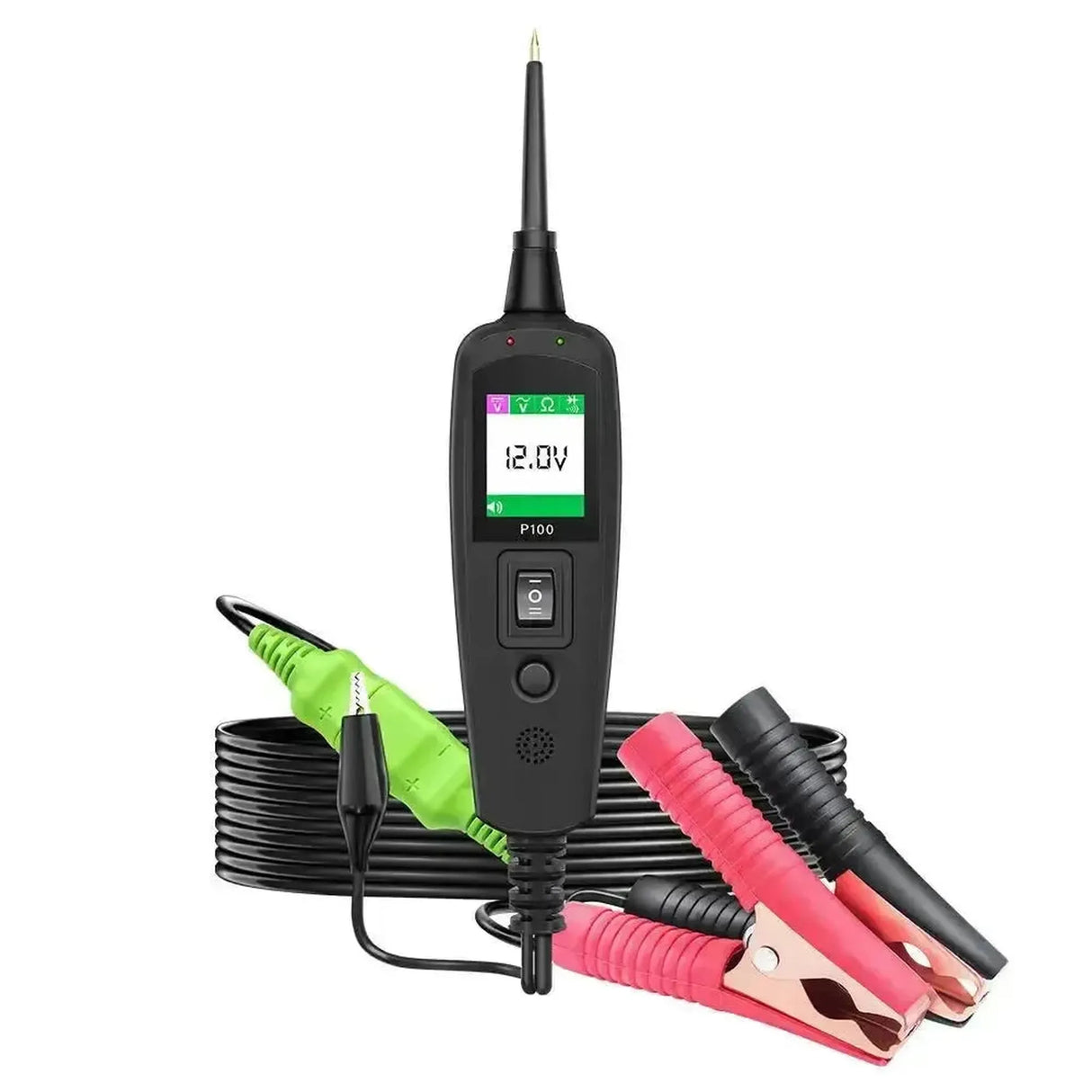

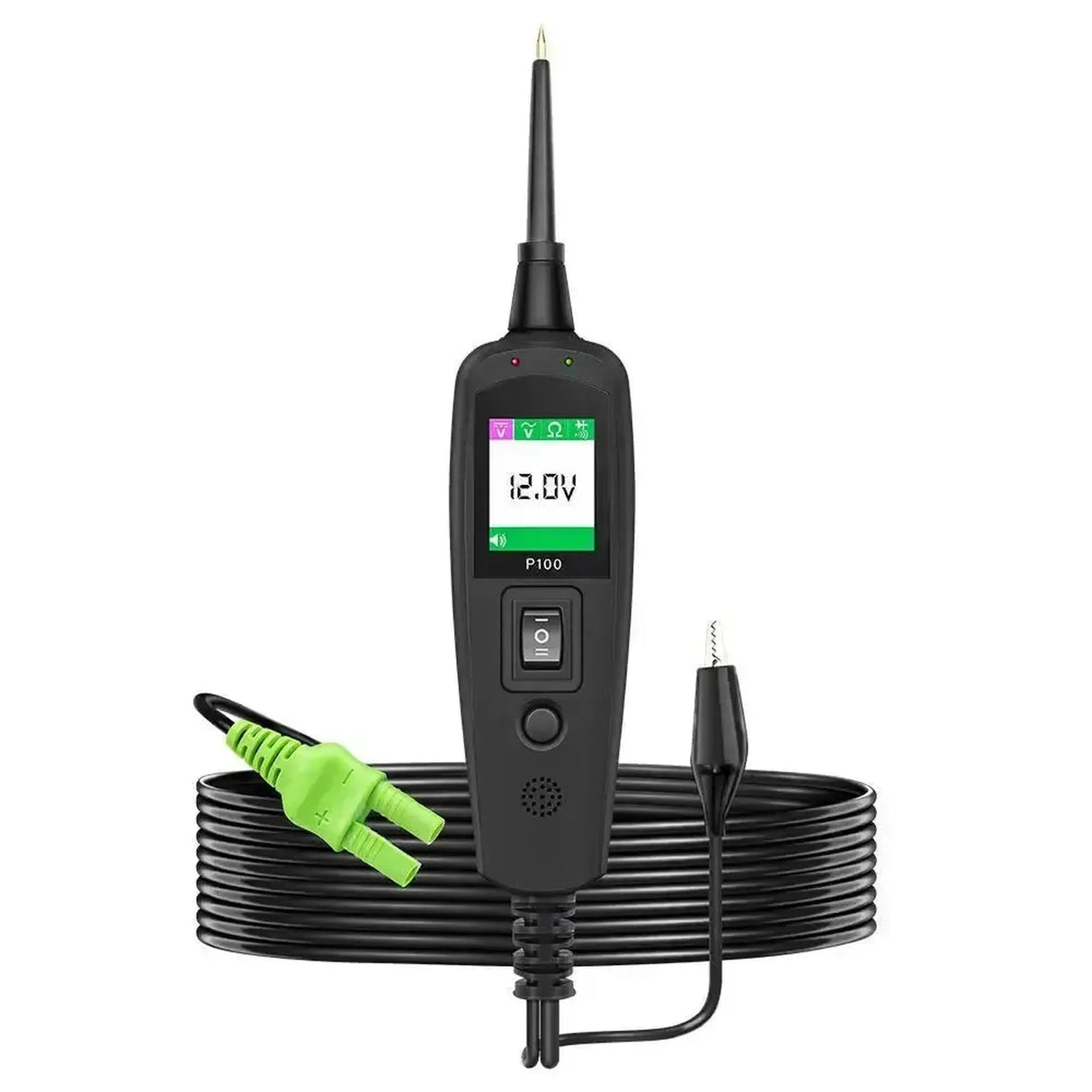

De TopDiag P100 circuittester is ontworpen voor het diagnosticeren van elektrische systemen in voertuigen met een spanningsbereik van 6 tot 30 volt, waardoor deze geschikt is voor zowel 12V-personenauto's als 24V-bedrijfsvoertuigen. Het apparaat wordt rechtstreeks gevoed vanuit de voertuigaccu via de meegeleverde accuklemmen of een 12V-sigarettenaanstekeradapter. De fysieke verbinding met de te testen bedrading of componenten verloopt via de puntige, afneembare testsonde. Binnen de elektrische diagnose wordt deze tester vooral gebruikt voor het ter plekke verifiëren van spanningsniveaus, doorverbinding en de aanwezigheid van plus en massa tijdens het storingzoeken.
Tijdens gebruik functioneert de tester als een actief diagnosehulpmiddel dat zowel signalen meet als spanning kan leveren. Via het LCD-scherm leest de monteur actuele waarden af van AC/DC-spanning, weerstand en diodes, inclusief parameters als frequentie en duty cycle bij wisselspanning. Met de geïntegreerde tuimelschakelaar zet de tester actief plus of massa op een component, zoals een koelvin, ruitenwissermotor of relais, om de werking te forceren zonder een externe voedingsbron aan te sluiten. Daarnaast detecteert het systeem direct bij het aanraken van een draad of het om plus, massa of een open circuit gaat via gekleurde LED's en een akoestisch signaal, wat het traceren van bedrading en het opsporen van massafouten vereenvoudigt.
PLUSPUNTEN
✔Verlengkabel van 10 meter — Bereikt de volledige voertuiglengte, van motorruimte tot aanhangerstekker, zonder het apparaat te verplaatsen.
✔Componenten aansturen met de tuimelschakelaar — Zet plus of massa rechtstreeks op een verbruiker om de werking te forceren, zonder externe voedingsbron of doorverbindkabels.
✔Werkt vanaf 6V — Breder inzetbaar dan veel circuittesters die pas bij 9V beginnen, en daarmee ook geschikt voor motoren en klassiekers.
✔Ingebouwde werklamp en schakelbare tonen — Verlicht de meetplek en bevestigt metingen akoestisch, zodat u niet steeds op het scherm hoeft te kijken.
AANDACHTSPUNTEN
✕Nooit op stuurapparaten en datalijnen gebruiken — Een onbedoelde directe 12V-voeding op een CAN-buslijn of sensordraad beschadigt een regeleenheid onherstelbaar.
✕Vier meetmodi — Gelijkspanning, wisselspanning, weerstand en diode; voor golfvormanalyse of stroommeting in ampère is ander gereedschap nodig.
✕Bereik van 6V tot 30V — Hoogvoltsystemen in hybride en elektrische voertuigen vallen buiten het toepassingsgebied.
✕Voeding uit het voertuig — Het apparaat werkt niet zelfstandig; bij een lege accu is een externe voedingsbron nodig.
Toepassing en functionaliteit
De TopDiag P100 biedt een reeks meet- en testmodi voor het dagelijkse diagnosewerk aan voertuigelektronica.

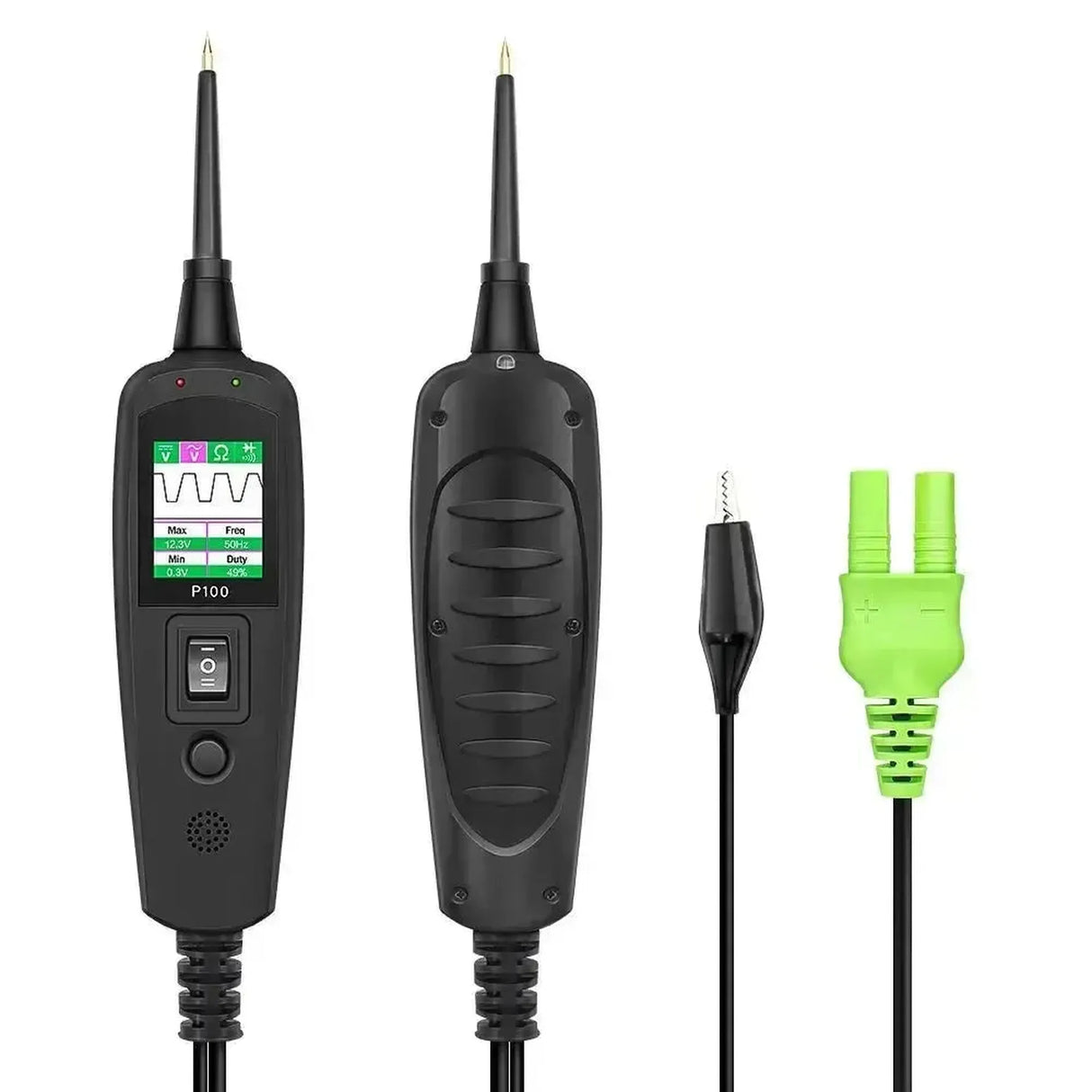

- AC/DC-spanningsmeting: Meet rechtstreeks gelijk- en wisselspanning in het circuit. In de AC-modus worden tevens de frequentie en de duty cycle weergegeven.
- Weerstands- en diodetest: Controleert de doorverbinding van bedrading, inclusief OL-weergave bij een onderbroken circuit, en verifieert de juiste doorlaatrichting en sperspanning van diodes in het elektrische systeem.
- Polariteitsdetectie: Herkent direct of een aangeraakte draad plus, massa of geen verbinding voert, ondersteund door een rode of groene LED-indicator op de behuizing.
- Massa- en contactcontrole: Spoort slechte massaverbindingen op. De tester geeft een waarschuwingssignaal bij een hoge overgangsweerstand naar het chassis, zonder dat een omslachtige spanningsvalmeting nodig is.
Speciale functies en mogelijkheden
Dit model beschikt over actieve testmogelijkheden en geïntegreerde beveiligingen die diagnose en storingzoeken efficiënter maken.
- Componenten activeren: Maakt het mogelijk om via de tuimelschakelaar rechtstreeks accuspanning of massa op een component te zetten om de werking fysiek te controleren, zowel gemonteerd als gedemonteerd.
- Kortsluitbeveiliging: Voorzien van een interne automatische stroomonderbreker. Bij het aansturen van een circuit met een kortsluiting schakelt de tester uit om schade aan de interne elektronica en de voertuigbedrading te voorkomen.
- Kortsluiting traceren en lokaliseren: Stelt de monteur in staat bedrading stap voor stap te controleren en het exacte punt van een sluiting naar massa te vinden, zonder telkens zekeringen te vervangen.
- Aanhangerverlichting testen: Biedt functionaliteit om pennen en aansluitingen op aanhangerstekkerdozen rechtstreeks te controleren op plus en massa.

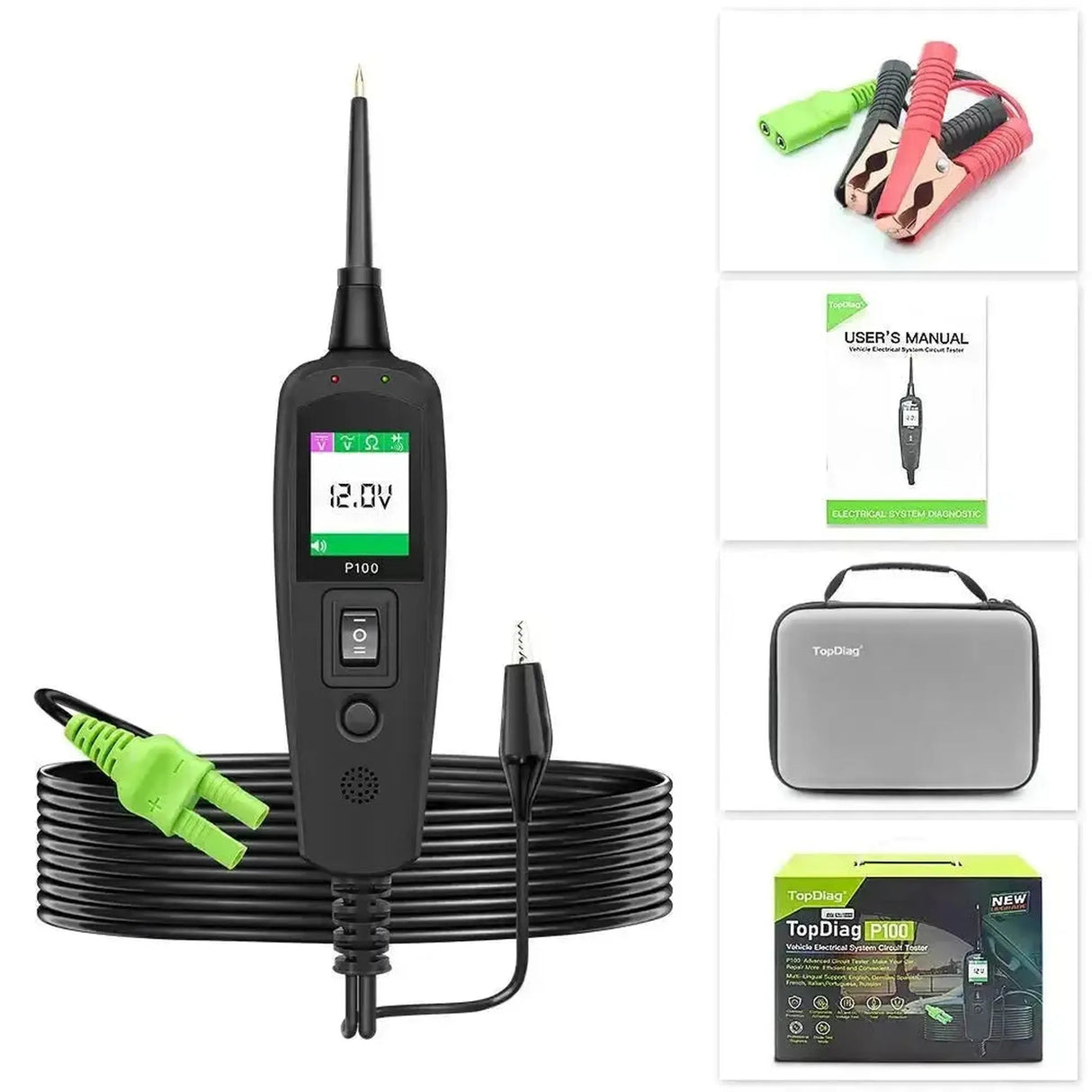

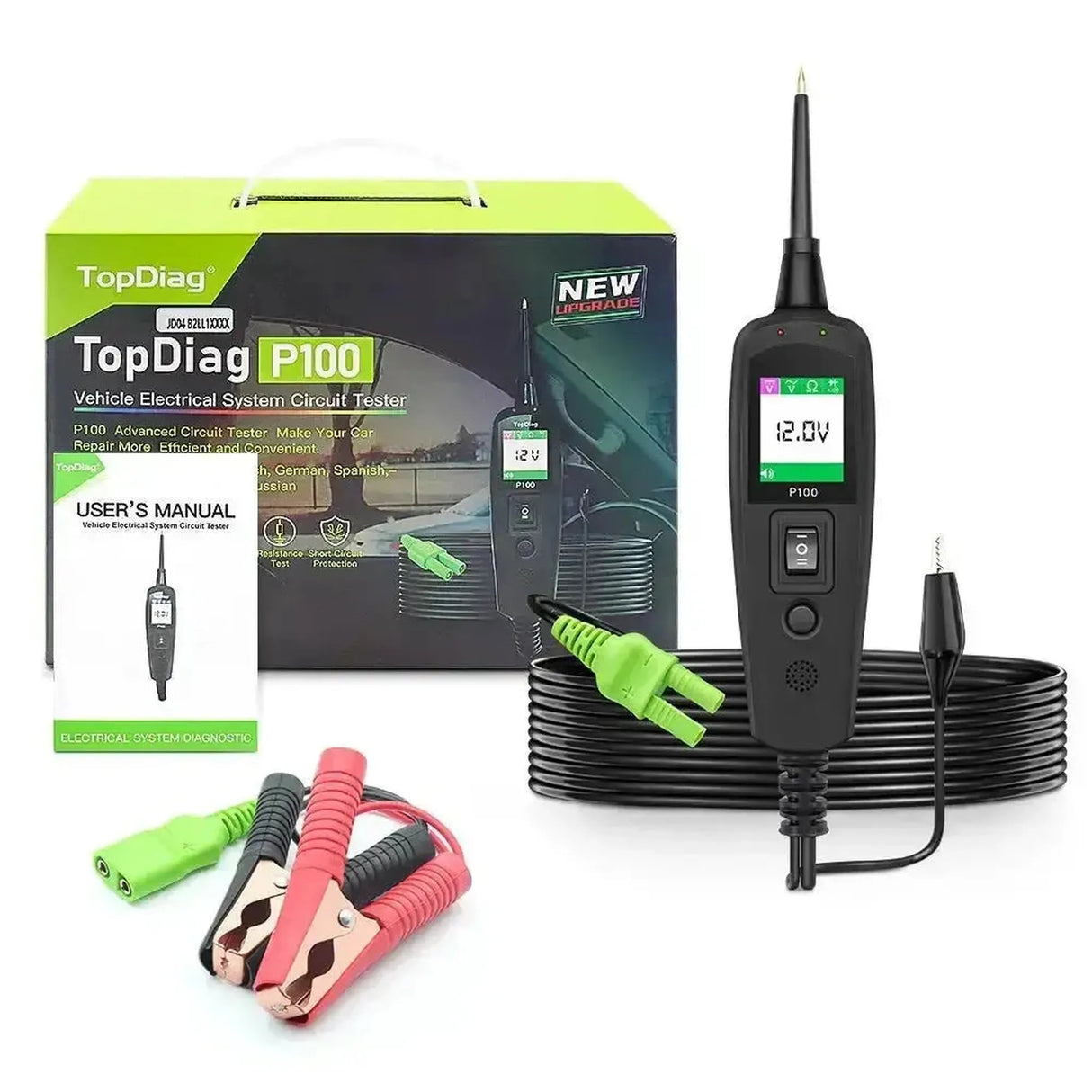

Verpakkingsinhoud
- 1x TopDiag P100 circuittester
- 1x Verlengkabel van 10 meter

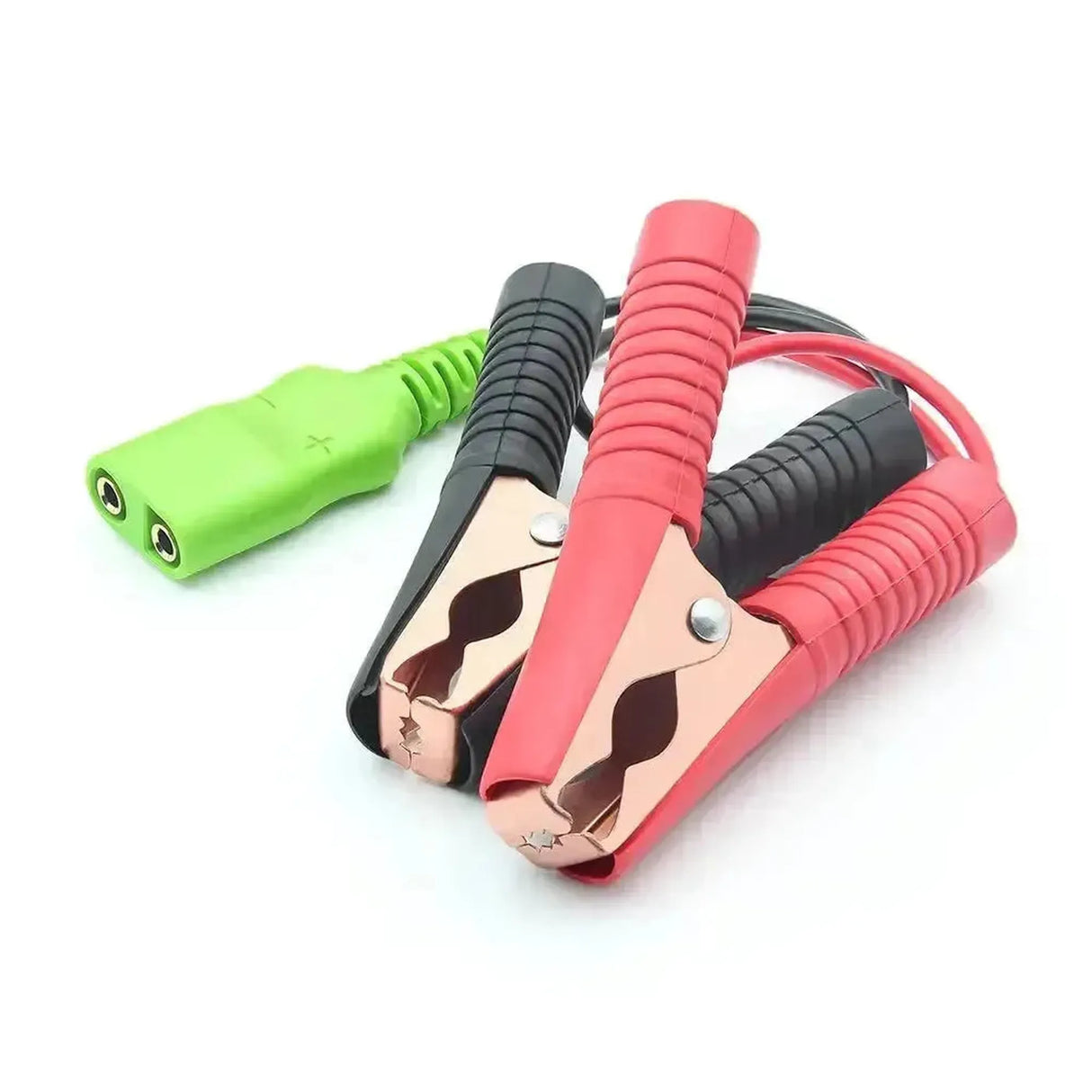

- 1x Accuklem-adapterkabel
- 1x Sigarettenaansteker-adapterkabel

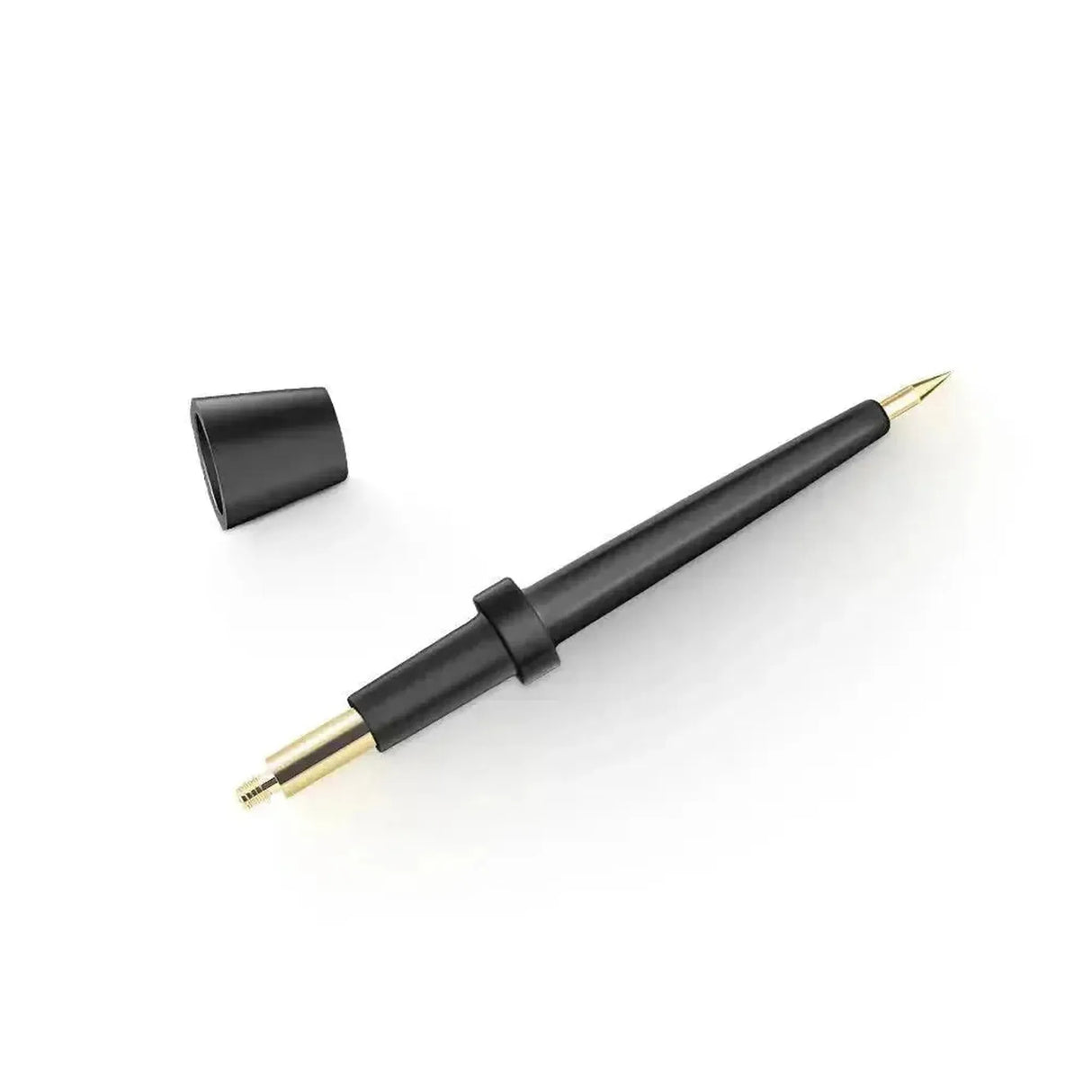

- 1x Afneembare testsonde

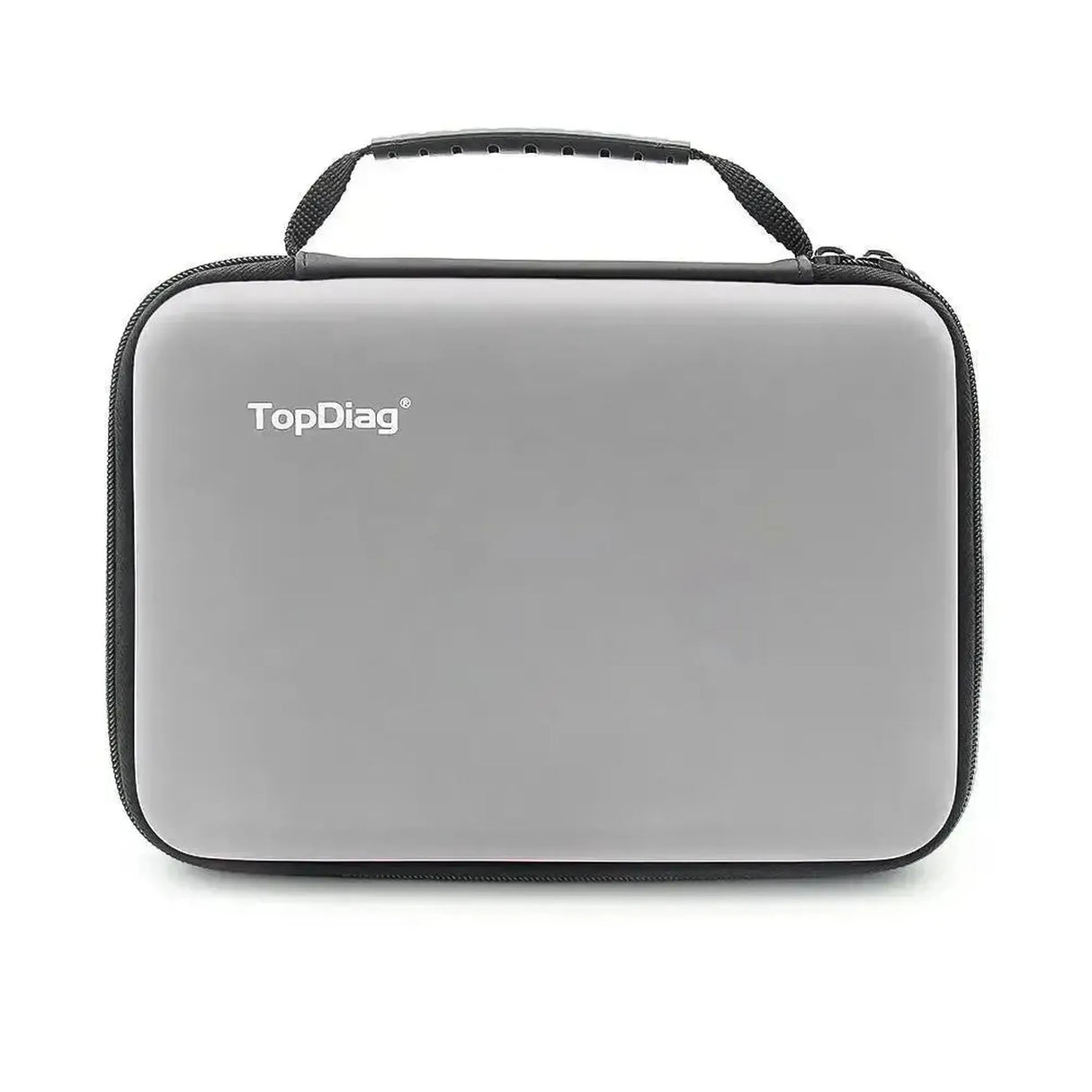

- 1x Kunststof opbergkoffer
💡
Goed om te weten: Wees uiterst voorzichtig bij het actief voeden van componenten via de tuimelschakelaar wanneer de testsonde zich in de buurt bevindt van gevoelige stuurapparaten, sensordraden of CAN-buscommunicatielijnen. Gebruik deze activeringsfunctie uitsluitend bij actuatoren zoals motoren, zware relais en verlichting. Een onbedoelde directe 12V-voeding op een datalijn kan een elektronische regeleenheid onherstelbaar beschadigen.
Technische specificaties
Algemeen
- Het merk dat de tester maakt.Merk
- TopDiag
- Wat voor apparaat het is. Een circuittester controleert stroom en massa, een kabelzoeker spoort draden en kortsluiting op.Soort tester
- Circuittester
- Op welke boordspanning je de tester kunt aansluiten. Wil je ook vrachtwagens testen, dan heb je 24 V of meer nodig.Geschikt voor systeemspanning
- 6 tot 30 V
- Waar de tester zijn stroom vandaan haalt. Via de voertuigaccu of het circuit hoef je geen batterijen te vervangen.Voeding
- Via voertuigaccu
Meten
- Of de tester ook wisselspanning meet, naast gelijkspanning.Wisselspanning meten
- Ja
Testfuncties
- De tester kan stroom geven aan onderdelen zoals een motor of lamp, zodat je ziet of ze werken.Componenten activeren
- Ja
- De tester helpt de plek van een kortsluiting of kapotte draad te vinden. Dat scheelt veel zoekwerk.Kortsluiting en kabelbreuk opsporen
- Ja
- De tester herkent zelf of er plus, massa of niets op een punt staat. Handig voor snel werken.Automatische test
- Ja
- Controleert of een draad of verbinding stroom doorlaat.Doorgangstest
- Ja
- Laat zien of er plus of min op een aansluiting staat.Polariteit controleren
- Ja
- Controleert of een diode stroom maar in één richting doorlaat.Diodetest
- Ja
- Geschikt om de verlichting van een aanhanger of caravan te controleren.Aanhangerverlichting testen
- Ja
Scherm en bediening
- De tester geeft een piep of toon, zodat je niet steeds naar het scherm hoeft te kijken.Geluidssignaal
- Ja
- Een ingebouwd lampje om te zien wat je doet op donkere plekken.Werklamp
- Ja
Beveiliging
- Tegen welke fouten de tester zichzelf en het voertuig beschermt. Dat voorkomt schade bij een verkeerde aansluiting.Beveiligingen
- Overstroom
- Kortsluiting
Afmetingen en gewicht
- Hoe lang de testkabel is. Met een lange kabel bereik je ook de achterkant van een voertuig.Kabellengte
- 10 m
Overige specificaties
- Testmodi
- Gelijkspanning, wisselspanning, weerstand en diode
- Type display
- TFT-kleurenscherm
- Beveiliging
- Ingebouwde stroomonderbreker tegen overbelasting en kortsluiting
- Talen
- Meertalig menu
- Overige kenmerken
- Ingebouwde werklamp met LED en schakelbare tonen
